BRUGSANVISNING IB 15120 Kärcher

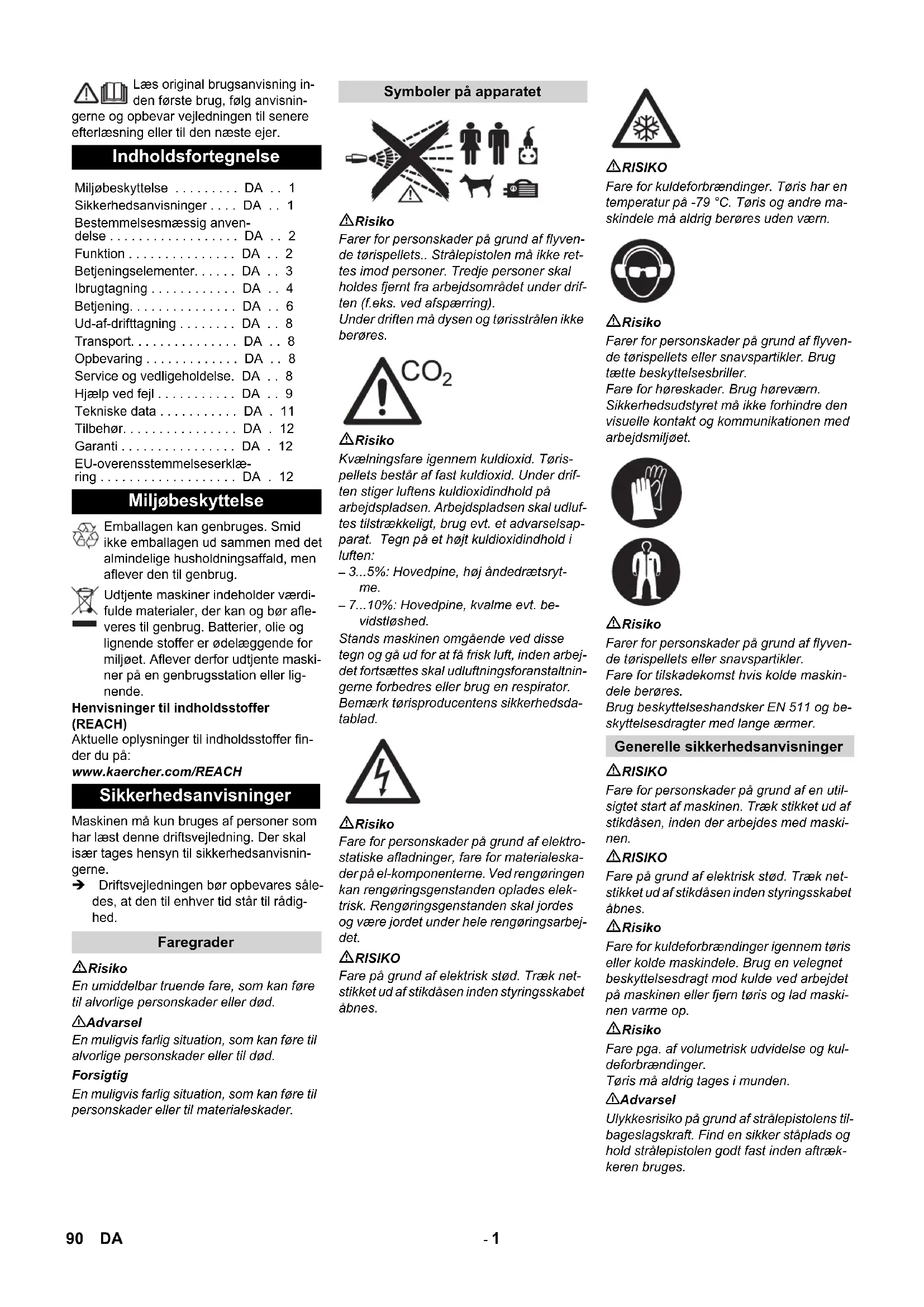

Produto: Aparelho de jacto para gelo seco Tipo: 1.574-xxx Respectivas Directrizes da UE 2011/65/EU 2006/42/CE (+2009/127/CE) 2014/30/UE 2009/125/EG + 2009/1781 Normas harmonizadas aplicadas EN 55014–1: 2017 + A11: 2020 EN 55014–2: 2015 EN 60204–1 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN IEC 63000: 2018 EN 62233: 2008 Normas nacionais aplicadas GS-STE-13 (em apoio) Chairman of the Board of Management Director Regulatory Affairs & Certification 89PT- 1 Læs original brugsanvisning in- den første brug, følg anvisnin- gerne og opbevar vejledningen til senere efterlæsning eller til den næste ejer. Emballagen kan genbruges. Smid ikke emballagen ud sammen med det almindelige husholdningsaffald, men aflever den til genbrug. Udtjente maskiner indeholder værdi- fulde materialer, der kan og bør afle- veres til genbrug. Batterier, olie og lignende stoffer er ødelæggende for miljøet. Aflever derfor udtjente maski- ner på en genbrugsstation eller lig- nende. Henvisninger til indholdsstoffer (REACH) Aktuelle oplysninger til indholdsstoffer fin- der du på: www.kaercher.com/REACH Maskinen må kun bruges af personer som har læst denne driftsvejledning. Der skal især tages hensyn til sikkerhedsanvisnin- gerne. Driftsvejledningen bør opbevares såle- des, at den til enhver tid står til rådig- hed. Risiko En umiddelbar truende fare, som kan føre til alvorlige personskader eller død. 몇 Advarsel En muligvis farlig situation, som kan føre til alvorlige personskader eller til død. Forsigtig En muligvis farlig situation, som kan føre til personskader eller til materialeskader. Risiko Farer for personskader på grund af flyven- de tørispellets.. Strålepistolen må ikke ret- tes imod personer. Tredje personer skal holdes fjernt fra arbejdsområdet under drif- ten (f.eks. ved afspærring). Under driften må dysen og tørisstrålen ikke berøres. Risiko Kvælningsfare igennem kuldioxid. Tøris- pellets består af fast kuldioxid. Under drif- ten stiger luftens kuldioxidindhold på arbejdspladsen. Arbejdspladsen skal udluf- tes tilstrækkeligt, brug evt. et advarselsap- parat. Tegn på et højt kuldioxidindhold i luften: – 3...5%: Hovedpine, høj åndedrætsryt- me. – 7...10%: Hovedpine, kvalme evt. be- vidstløshed. Stands maskinen omgående ved disse tegn og gå ud for at få frisk luft, inden arbej- det fortsættes skal udluftningsforanstaltnin- gerne forbedres eller brug en respirator. Bemærk tørisproducentens sikkerhedsda- tablad. Risiko Fare for personskader på grund af elektro- statiske afladninger, fare for materialeska- der på el-komponenterne. Ved rengøringen kan rengøringsgenstanden oplades elek- trisk. Rengøringsgenstanden skal jordes og være jordet under hele rengøringsarbej- det. RISIKO Fare på grund af elektrisk stød. Træk net- stikket ud af stikdåsen inden styringsskabet åbnes. RISIKO Fare for kuldeforbrændinger. Tøris har en temperatur på -79 °C. Tøris og andre ma- skindele må aldrig berøres uden værn. Risiko Farer for personskader på grund af flyven- de tørispellets eller snavspartikler. Brug tætte beskyttelsesbriller. Fare for høreskader. Brug høreværn. Sikkerhedsudstyret må ikke forhindre den visuelle kontakt og kommunikationen med arbejdsmiljøet. Risiko Farer for personskader på grund af flyven- de tørispellets eller snavspartikler. Fare for tilskadekomst hvis kolde maskin- dele berøres. Brug beskyttelseshandsker EN 511 og be- skyttelsesdragter med lange ærmer. RISIKO Fare for personskader på grund af en util- sigtet start af maskinen. Træk stikket ud af stikdåsen, inden der arbejdes med maski- nen. RISIKO Fare på grund af elektrisk stød. Træk net- stikket ud af stikdåsen inden styringsskabet åbnes. Risiko Fare for kuldeforbrændinger igennem tøris eller kolde maskindele. Brug en velegnet beskyttelsesdragt mod kulde ved arbejdet på maskinen eller fjern tøris og lad maski- nen varme op. Risiko Fare pga. af volumetrisk udvidelse og kul- deforbrændinger. Tøris må aldrig tages i munden. 몇 Advarsel Ulykkesrisiko på grund af strålepistolens til- bageslagskraft. Find en sikker ståplads og hold strålepistolen godt fast inden aftræk- keren bruges. Indholdsfortegnelse Miljøbeskyttelse . . . . . . . . . DA . . 1 Sikkerhedsanvisninger . . . . DA . . 1 Bestemmelsesmæssig anven- delse . . . . . . . . . . . . . . . . . . DA . . 2 Funktion . . . . . . . . . . . . . . . DA . . 2 Betjeningselementer. . . . . . DA . . 3 Ibrugtagning . . . . . . . . . . . . DA . . 4 Betjening. . . . . . . . . . . . . . . DA . . 6 Ud-af-drifttagning . . . . . . . . DA . . 8 Transport. . . . . . . . . . . . . . . DA . . 8 Opbevaring . . . . . . . . . . . . . DA . . 8 Service og vedligeholdelse. DA . . 8 Hjælp ved fejl . . . . . . . . . . . DA . . 9 Tekniske data . . . . . . . . . . . DA . 11 Tilbehør. . . . . . . . . . . . . . . . DA . 12 Garanti . . . . . . . . . . . . . . . . DA . 12 EU-overensstemmelseserklæ- ring . . . . . . . . . . . . . . . . . . . DA . 12 Miljøbeskyttelse Sikkerhedsanvisninger Faregrader Symboler på apparatet Generelle sikkerhedsanvisninger 90 DA- 2

Risiko Farer for personskader på grund af flyven- de genstande. Lette rengøringsgenstande skal fikseres for at forhindre at tørisstrålen river dem med. 몇 Advarsel Kvæstelsesfare igennem doseringsindret- ningen. Maskinens netstik skal trækkes ud af stikdåsen inden beskyttelsespladen i tørisbeholderen fjernes. For driften af dette anlæg gælder følgende forskrifter og direktiver i Tyskland (kan re- kvireres via Carl Heymanns Verlag KG, Lu- xemburger Straße 449, 50939 Köln): – BGV D 26 Strålearbejder – Gennemføringsanvisning til BGV D 26 – BGR 117 Arbejde i trange rum – BGR 139 sikkerhedsregler for personer - nødsignalanlæg. – BGR 189 Brug af beskyttelsesdragter – BGR 195 Brug af beskyttelseshandsker – BGR 500 brug af arbejdsmidler – BGI 534 Arbejde i trange rum – BGI 836 Gasadvarer Nationale sikkerhedsforskrifter og sikker- hedsbestemmelser som også de nationale bestemmelser fra arbejdstilsynet og fagfor- eninger skal overholdes! Hvis Nødstop-knappen trykkes, standser tørdoseringen og luftstrømmen fra dysen afbrydes. Giv slip for strålepistolens aftrækker Tryk på nødstop-knappen. Tørisdoseringen standses og luftstrømmen ud af mundstykket afbrydes. Afbryde trykluftforsyningen. Maskinen bruges til at fjerne tilsmudsninger med tørispellets som accelereres af en luftstråle. Maskinen må ikke bruges i omgivelser der er udsat for eksplosionsfare. Som strålemiddel må kun bruges tørispel- lets. Brugen af andre strålemidler kan føre til skader på maskinen. Trykluft når frem til strålepistolen over en trykreduktionsventil. Hvis strålepistolens aftrækker betjenes, åbnes ventilen og luftstrålen kommer ud af strålepistolen. Desuden doseres tørispellets via dose- ringsanordningen ind i luftstrålen. Doserin- gen kan frakobles med driftsformomstilleren. Tørispellets støder på den overflade som skal renses og fjer- ner tilsmudsningen. Igennem tørispellets, som er -79 °C kold, opstår yderligere ter- mospændinger imellem tilsmudsning og rengøringsgenstanden, som også hjælper med til at løsne tilsmudsninger. Hvis tør- isen støder på, forvandler det sig yderligere i gasformet kuldioxid og kræver et volumen der er 700 gange større. Snavs som blev infiltreret igennem tørisen bliver derigen- nem sprængt bort. Under stråledriften sørger en ryster på tørisbeholderen for en konstant glidning af tørispellets. Forskrifter og direktiver Sikkerhedsanordninger Nødstop-knap Slukke i nødstilfælde Bestemmelsesmæssig an- vendelse Funktion 91DA- 3 1 Sikring F1, under sidebeklædningen 2 Trykluft tilslutning 3 Kondensatbortledning 4 Bøjle 5 Lås, kuffert 6 Holder til strålepistolen 7 Kuffert til tilbehør 8 Åbningsmekanisme, kuffert-befæstning 9 Håndtag, kuffert 10 Kabelholder 11 Trykreduktionsventil, kondensat-tøm- ning af vandudskilleren 12 Transportgreb, sikkerhedsbøjle 13 Netkabel med netstik 14 Tøris-udgang, til tømning af beholderen 15 Styringshjul med stopbremse 16 Kobling strålemiddelslange 17 Jordbånd med klemme 18 Kobling styringsledning 19 Betjeningsfelt 20 Opbevaringssted til tilbehør 21 Låg til tørisbeholderen 1 Tast statistik, nulstilling af tæller 2 Tast Forhøj stråletryk 3 Tast Forhøj tøris-dosering 4 Afbryder 5 Nødstop-knap 6 Nøglekontakt 7 Tast Reducer tøris-dosering 8 Tast Reducer stråletryk 9 Display 10 Tast tømning tørisbeholder 1 Kontrollampe styrespænding grøn: Styrespænding i orden rød: Styrespænding for lav gul: Tømning tørisbeholder aktiv 2 Kontrollampe nødstop rød: Nødstop-knap aktiveret grøn: Nødstop-knap ikke aktiveret 3 Kontrollampe trykluft grøn: Tryk i orden orange: valgt stråletryk ikke nået rød: tryk for lavt (under 0,15 MPa/1,5 bar) 4 Kontrollampe doseringsindretning grøn: Drev i orden rød: Fejl ved drev 5 Kontrollampe strålepistol grøn: Strålepistol i orden orange: Aftrækkeren på strålepistolen aktiveret under tilkobling rød: Strålepistolen ikke i stikket eller styreledning beskadiget 6 Indikatorfelt 1 Mundstykke 2 Strålepistol 3 Kobling strålemiddelslange 4 Kobling styringsledning 5 Sikringshåndtag 6 Aftrækker 7 Driftsformomstiller Position "1": Trykluftstråle Position "2": Tørisstråle (trykluft og tørispellets) Betjeningselementer Maskine Betjeningsfelt Display Stråleindretning Strålepistol 92 DA- 4 1 Mundstykke 2 Strålepistol 3 Aftrækker 4 Sikringsknap 5 Kobling strålemiddelslange 6 Kobling styringsledning 7 Tast tørisdosering til/fra Lyser rødt ved inaktiv tøris-dosering 8 Tast Forhøj tøris-dosering 9 Tast Forhøj stråletryk 10 Tast Reducer stråletryk 11 Tast Reducer tøris-dosering Kufferten bruges til opbevaring af dyserne og det tilhørende værktøj. 1 Lås 2 Bæregreb 3 Åbningsmekanisme Åbn låset. Drej låget nedad. Forsigtig Fare for beskadigelse, placer ingen tunge genstande på det åbne låg. Tryk på åbningsmekanismen og fjern kufferten. Drej kufferten med låsene opad. Sæt en side af kufferten på holderen og lad den gå i hak. Tryk kufferten mod enheden indtil den overfor liggende holder går i hak. Risiko Farer for personskader på grund af flyven- de tørispellets. Kontroller om alle komponenter, især strå- lemiddelslangen, er i en god tilstand hvis maskinen forberedes. Udskift komponenter som har skader mod nye komponenter. Rens tilsmudsede komponenter og kontrol- ler dem med hensyn til god funktionstil- stand. Stil maskinen på en plan og vandret fla- de og bloker styringshjulenes stop- bremse. Bemærk: Til beskyttelse mod slitage og tilsmudsning, kan strålemiddelslangen betrækkes med en beskyttelsesslange. Efter behov skub- bes beskyttelseslangen over stråleslangen inden den tilkobles. Strålemiddelslangen forbindes med maskinen og sikres. Strålepistolen forbindes med strålemid- delslangen og sikres. Forbind styringsledningen med maski- nen. Forbind styringsledningen med strålepi- stolen. OBS Udvalg af mundstykker er afhængigt af ren- gøringsgenstandens materiale og til- smudsningen. Luftvolumenet, som står til rådighed, har også en afgørende indflydelse på udvalget af dysen. Alle mundstykker skrues på strålepistolens gevind uden værktøj. Nøglefladerne på mundstykket tjener til at løsne fastsiddende mundstykker med en gaffelnøgle. Forsigtig Fare for kuldesammensvejsning. Mund- stykkets gevind smøres med det vedlagte fedt før monteringen. Den efterfølgende tabel viser luftforbruget ved forskellige dyser. Hver dyse er mørket med luftmængdein- deks XS - XXL. Med dysetabellen kan man oplyse luftfor- bruget til hver dyse. Strålepistol Advanced (option) Kuffert til tilbehør Åbne kufferten Adskille kufferten fra enheden. Fastgøre kufferten på enheden. Ibrugtagning Mundstykker Valg af dysen 93DA- 5 Ved siden af det medleverede rundstråle- mundstykke står yderligere rundstråle- mundstykker med forskellige diameter som tilbehør til rådighed. 1 Rundstråledyse, kort 2 Rundstråledyse, lang 3 Rundstråledyse, ekstra lang Sæt rundstrålemundstykket på strålepi- stolens gevindtap og stram det med hånden. 1 Diffusor 2 Omløbermøtrik 3 Dyseindsats Fladstrålemundstykket består af dyseind- satsen og diffusor. Dyseindsats med for- skellige diameter står som tilbehør til rådighed. Sæt rundstrålemundstykket på strålepi- stolens gevindtap og stram det med hånden. Sæt diffusoren på dysepåsætningen. Drej diffusoren således, at fladstrålen har den ønskede orientering til strålepi- stolen. Skru omløbermøtrikken fast med hån- den. Scrambler smuldrer tørispellets og monte- res imellem strålepistol og dyse. Justeringen af de 4 perforeringsplader i scrambleren fastlægger findelingens grad. Vælge findelingens grad: 1 forskruning 2 magasin 3 hulplade Fjern skruer. Tag magasin med hulpladerne ud. Placér hulpladerne i magasinet som vist foroven (3 muligheder). Målene på bille- det refererer til gennemgangsåbninger- nes størrelse. Sæt magasinet med hulpladerne ind i scrambleren. Skru skruerne på og stram dem. Fladekapacitet Stålens aggressi- vitet meget ringe ringe middel høj meget høj Tryk (bar) 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Mundstykkestør- relse XS Ø5 mm 0,40 0,70 0,90 1,10 1,30 1,60 1,80 2,00 2,30 -- -- -- -- -- -- S Ø6 mm 0,70 1,05 1,45 1,80 2,07 2,40 2,78 3,14 3,48 3,78 4,13 4,35 4,70 5,10 5,40 M Ø7 mm 0,93 1,38 1,85 2,28 2,64 3,05 3,63 4,03 4,57 4,80 5,30 5,80 6,22 6,65 7,15 L Ø8 mm 1,09 1,64 2,26 2,78 3,20 3,79 4,40 4,95 5,45 5,90 6,40 7,15 7,67 8,15 8,80 XL Ø9 mm 1,50 2,16 2,88 3,50 4,03 4,60 5,41 6,01 6,53 7,27 8,08 8,70 9,28 9,80 10,40 XXL Ø10 mm 1,52 2,20 2,97 3,66 4,27 5,00 5,82 6,52 7,40 8,00 8,90 9,50 10,05 10,70 11,30 Luftforbrug i m

/min ...1 Erhvervsmæssigt hus- trykluftnet Kompressor til begyndere f.eks. Käser M 17, Compair C 14 1...2 Erhvervsmæssigt hus- trykluftnet lille kompressor f.eks. Käser M 31, Compair C 20GS 2...3 medium kompressor f.eks. Käser M 57, Compair C 35

• medium kompressor f.eks. Käser M 80, Compair C 55 7 stor kompressor f.eks. Käser M 122, Compair C 105 10 meget stor kompressor f.eks. Käser M 250, Compair C 200 Rundstrålemundstykke Fladstrålemundstykke Scrambler (tilbehør) 94 DA- 6 Imellem strålepistol og dyse kan der isæt- tes en forlængelse. Et vinkel-strålerør sættes ind mellem strå- lepistolen og dysen. 1 Vinkel-strålerør 105° 2 Vinkel-strålerør 90° 몇 Advarsel Risiko for tilskadekomst. Ved brug af vin- kelstrålerøret virker foruden tilbagestøds- kraften også et drejemoment på strålepistolen. Hold strålepistolen godt fast. Begynd arbejdet med et ringe stråletryk og øg stråletrykket evt. Håndgrebet kan gøres fast på forlængel- sen (kun ved Advanced strålepistol) Arbejdsbelysningen sidder mellem strålepi- stolen og dysen. Tænding og slukning er beskrevet i kapitel "Betjening/grundindstil- linger" OBS Til en fejlfri drift, må trykluften kun indehol- de en ringe mængde af fugtighed. Trykluf- ten skal være fri for olie, snavs og fremmedlegemer. Kompressoren skal mindst være udstyret med en efterkøler, olie- og vandudskiller. Luk trykaflastningsventilen. Tilslut trykluftens tilførselsledning på apparatets tryklufttilslutning Det max. tilladte forsyningstryk på 1,6MPa (1 bar) må ikke overskrides. Risiko Fare på grund af elektrisk stød. El-tilslutningen skal gennemføres af en el- installatør og svare til IEC 60364-1. Maskinen skal sikres med en FI-beskyttel- seskontakt type B, 30 mA. Kontroller maskinens strømtilslutningsled- ning før hvert brug med hensyn til skader. Maskinen må aldrig bruges med et beska- diget kabel. Et beskadiget kabel skal ud- skiftes af en el-installatør. Forlængelseskablet skal garanterer for en IPX4-beskyttelse og kablets udførelse skal mindst svare til H 07 RN-F 3G1,5. Sæt netstikket i en stikdåse. Risiko Fare for kuldeforbrændinger. Tøris har en temperatur på -79 °C. Tøris og andre ma- skindele må aldrig berøres uden værn. Brug sikkerhedshandsker og en beskyttel- sesdragt. Åbn dækslet til tørisbeholderen. Kontroller tørisbeholderen for fremmed- legemer og kondensat, fjern fremmed- legemer og kondensat. Fyld tørispellets i beholderen. Forsigtig Farer for skader på maskinen. Som stråle- middel må kun bruges tørispellets. Brugen af andre strålemidler fører til et tab af ga- rantien. Luk dækslet til tørisbeholderen. OBS For at forhindre fejl på grund af smeltede tørispellets, er det praktisk at bruge tørisbe- holderens indhold fuldstændigt inden be- holderen påfyldes igen. Kør apparatet inden længere arbejdspauser, til tørisbe- holderen er tom eller tøm beholderen ved hjælp af funktion Tømning af tøris. OBS Indstillingerne er afhængigt af rengørings- genstandens materiale og tilsmudsningen. Frigiv nødstop-knappen ved at dreje den. Sæt hovedafbryderen på "I". Drej nøglekontakten med uret. Indstil stråletrykket med tasterne For- høj/reducer stråletryk. OBS Jo højere stråletrykket er indstillet, desto stærkere (aggressivere) er rengøringsef- fekten. Indstil stråletrykket med tasterne For- høj/reducer tørisdosering Drej nøglekontakten mod uret og træk nøglen af. Ved den automatiske lukning af nøgle- hullet forhindres forurening under drif- ten. Når nøglen er fjernet, er apparatet sik- ret mod at indstillinger forstilles og stati- stikværdier nulstilles. Vedligeholdelsesarbejder bør gennem- føres dagligt "inden driftsstart" (se afsnit "Vedligeholdelse og pleje"). Risiko Farer for personskader på grund af flyven- de tørispellets p. 10
• Strålepistolen må ikke ret- tes imod personer. Tredje personer skal holdes fjernt fra arbejdsområdet under drif- ten (f.eks. ved afspærring). Under driften må dysen og tørisstrålen ikke berøres. Før forbindelsen imellem strålepistol og strålemiddelslangen og imellem strålemid- delslangen og maskinen adskilles, skal ma- skinen være fir for tryk og netstikket trækkes ud af stikdåsen. Arbejdsområdet skal afspærres for at forhindre at personer har adgang under driften. Risiko Kvælningsfare igennem kuldioxid. Tøris- pellets består af fast kuldioxid. Under drif- ten stiger luftens kuldioxidindhold på arbejdspladsen. Arbejdsområdet skal være godt ventileret, evt. skal der bruges person- advarselsanordninger eller ånde- drætsværn. Tegn på en høj koncentration af kuldioxid i luften: – 3 p. 5
• %: Hovedpine, høj åndedrætsryt- me. – 7 %: Hovedpine, kvalme evt. be- vidstløshed. Stands maskinen omgående ved disse tegn og gå ud for at få frisk luft, inden arbej- det fortsættes skal udluftningsforanstaltnin- gerne forbedres eller brug en respirator. Kuldioxid samler sig i dybere liggende om- råder. Samlingen forhindres via aktive ven- tilationsforanstaltninger. Bemærk tørisproducentens sikkerhedsda- tablad. Dyseforlængelse (tilbehør) Vinkel-strålerør (tilbehør) Håndgreb (tilbehør) Arbejdsbelysning (tilbehør) Tilslutte trykluft Tilslutning til strømforsyningen Betjening Påfyldning af tøris Indstillinger Drift 95DA- 7 p. 10

Risiko Fare på grund af sundhedsfarlige stoffer. Hvis der under arbejdet kan opstå sund- hedsfarligt støv, skal der træffes tilsvaren- de sikkerhedsforanstaltninger inden arbejdet startes. Risiko Eksplosionsrisiko! Dele af let metal og jern må ikke bearbej- des samtidigt. Hvis dele af let metal og jern skal bearbej- des i skift, skal arbejdsrummet rengøres in- den det pågældende materiale bearbejdes. Fare pga. støveksplosioner. Hvis der op- står brændbare støve under arbejdet, skal samling af støve undgås. Fjern støv regel- mæssigt inden der samler sig kritiske mængder. Sørg for tilstrækkeligt ventilation ved ar- bejdet i trange rum for at holde kuldio- xidkoncentrationen i rummets luft under den farlige værdi. Fikser evt. rengøringsgenstanden. Risiko Fare for personskader på grund af elektro- statiske afladninger, fare for materialeska- der på el-komponenterne. Ved rengøringen kan rengøringsgenstanden oplades elek- trisk. Rengøringsgenstanden skal jordes og være jordet under hele rengøringsarbej- det. 몇 Advarsel Fare for personskader på grund af snublen. Strålemiddelslangen og styreledningen skal nedlægges således, at der ikke er fare for at snuble under arbejdet. Forsigtig Risiko for beskadigelse på grund af frem- medlegemer som falder ind i tørisbeholde- ren. Under driften skal tørisbeholderens låg være lukket. Forbind jordbåndet elektrisk ledende med rengøringsgenstanden eller opret en jordforbindelse til rengøringsgen- standen på en anden måde. Brug beskyttelsesdragt, beskyttelses- handsker, tætte beskyttelsesbriller og høreværn. Aktivering af trykluftforsyningen. Frigiv nødstop-knappen ved at dreje den. Driftsmåde "Trykluftstråle" „1“ eller "Tørisstråle" „2“ indstilles på strålepisto- lens driftsmådeomstiller. Vælg en sikker ståplads og sørg for en sikker kropsholdning for ikke at tabe li- gevægten på grund af strålepistolens tilbageslagskraft. For at forhindre, at der pludseligt påstår tilbagestød, kan der indstilles en lang- som forhøjelse af stråletrykket (se „Be- tjening/grundindstillinger“, menupunkt Softstart). Tryk sikringsknappen på strålepistolen. Aktiver tørisstrålen ved at trykke stråle- pistolens aftrækker og gennemfør ren- gøringen. OBS Ved brugen af Advanced strålepistolen kan doseringen af tørispellets tændes/slukkes med tast "Tøris - dosering" på strålepisto- len. Ved afbrudt dosering lyser knappen rødt, på displayet vises „Ice off“. Ved brugen af Advanced strålepistolen kan man desuden omstilles stråletrykket og mængden af tøris på strålepistolen. Forsigtig Farer for skader på doseringsindretningen på grund af snavs. Veds stråledriften skal tørisbeholderens dæksel være lukket for at forhindre at afstrålte tilsmudsninger kan trænge ind. Giv slip for strålepistolens aftrækker Tryk på nødstop-knappen. Tørisdoseringen standses og luftstrømmen ud af mundstykket afbrydes. Afbryde trykluftforsyningen. Frigiv nødstop-knappen ved at dreje den. Giv slip for strålepistolens aftrækker Ved pauser kan strålepistolen sættes på maskinens holder. OBS Ved længere driftsafbrydelser kan tørispel- lets i tørisbeholderen sammensmelte. Drif- ten bør om muligt ikke afbrydes i mere end 20 minutter. Ved længere afbrydelser tøm- mes tørisbeholderen. En vandudskiller rengør den trykluft, der til- føres apparatet. Derved samles kondensa- tet i vandudskilleren, der skal tømmes fra tid til anden. Stil opsamlingsbeholderen under kon- densataftømningen. Åbn trykaflastningsventilen langsomt og vent til kondensatet er løbet ud af apparatet. OBS Bortskaf kondensatet efter reglerne, tænk på miljøet. Sæt hovedafbryderen på "I". Tryk kort tasten Statistik, driftstiden vi- ses. t: Driftstimer siden sidste nulstilling. T: Samlet driftstid Tryk kort tasten Statistik, tørismæng- den vises. m: Driftstimer siden sidste nulstilling. M: Tørismængde i alt. Tryk kort tasten Statistik, den gennem- snitlige tørismængde vises. q: Gennemsnitligt forbrug af tøris siden sidste nulstilling. Q: Gennemsnitligt forbrug af tøris i alt. Drej nøglekontakten med uret. Hold tasten Statistik nede i 4 sekunder. OBS De samlede værdier kan ikke slettes. Tryk tasten Forhøj stråletryk og Redu- cer stråletryk samtidigt og hold dem ne- de, drej nøglekontakten med uret. I driftsarten Grundindstillinger har tasterne følgende funktioner: 1 Forhøj værdi 2 Reducer værdi 3 Menupunkt op 4 Menupunkt ned Drej håndhjulet mod uret. Slukke i nødstilfælde Idriftsættelse efter nødstop Afbrydelse af driften Aftømning af kondensat Statistik-funktion Hentning af værdier Nulstilling af værdier Hovedindstillinger Menupunkt Juste- ringsom- råde Beskrivelse Softstart 0, 1, 2, 3, 4, 5 sekun- der Langsom start, varighed til det valgte stråletryk er nået T_Dump 1, 2, 3, 4, 5 minutter Varighed af tøris-tøm- ningsproces Language metric, im- perial Måleenheder metric: kg/h, MPa imperial: lbs, psi Lighting ON/OFF Dysebelysning (ekstraud- styr) til/fra Demo-Mode ON/OFF Demonstrationsfunktion: Betjeningen simuleres, trykluft- og tøristilførsel er spærret. Afslut grundindstillinger 96 DA- 8

Risiko Fare for kuldeforbrændinger. Tøris har en temperatur på -79 °C. Tøris og andre ma- skindele må aldrig berøres uden værn. Brug sikkerhedshandsker og en beskyttel- sesdragt. Risiko Farer for personskader på grund af flyven- de tørispellets.. Strålepistolen må ikke ret- tes imod personer. Tredje personer skal holdes fjernt fra arbejdsområdet under drif- ten (f.eks. ved afspærring). Lås trykluftforsyningen. Stil opsamlingsbeholderen under kon- densataftømningen. Åbn trykaflastningsventilen langsomt og vent til kondensat og trykluft er løbet ud af apparatet. Sæt en opsamlingsbeholder under tør- is-udløbet. Tryk tast Tømning tørisbeholder og vent til tørisbeholderen er tom. Tøris-tømningen stoppere efter den for- udindstillede tid (se „Grundindstillin- ger“). Ved behov tryk tasten Tømning tørisbe- holder flere gange. OBS Bortskaf kondensatet efter reglerne, tænk på miljøet. Sæt startknappen på "0/OFF“. Adskil maskinen fra tryklufttilførslen. Træk netstikket ud af stikkontakten. Rengør jordbåndet og rul det op. Snavs skal bortskaffes ifølge de lokale forskrifter. Risiko Ulykkesrisiko på grund af tørisrester i ma- skinen. For at forhindre farer på passagerer igennem kuldioxid, skal tørisen fjernes fuld- stændigt fra maskinen inden transporten i et lukket køretøj. Inden transporten skal alle trin i kapitel "Ude af drift sætning" gennemføres. Sæt maskinen på transportkøretøjet. Styringshjulenes bremser skal sættes fast. Fastgør maskinen på køretøjet med spændingsrem. Forsigtig Fare for person- og materialeskader! Hold øje med maskinens vægt ved opbevaring. Denne maskine må kun opbevares inden- dørs. Regelmæssig vedligeholdelse i henhold til nedenstående vedligeholdelsesplan er for- udsætningen for et driftssikkert anlæg. Brug udelukkende originale reservedele fra producenten samt øvrige dele, som produ- centen har anbefalet, som f.eks. – reserve- og sliddele, – tilbehørsdele, – driftsstoffer, – rengøringsmidler. FARE Ulykkesrisiko ved arbejder på maskinen. Inden arbejder på maskinen skal alle trin i kapitlet "Ude af drift sætning" gennemfø- res. Risiko Fare for kuldeforbrændinger igennem tøris eller kolde maskindele. Brug en velegnet beskyttelsesdragt mod kulde ved arbejdet på maskinen eller fjern tøris og lad maski- nen varme op. Risiko Fare pga. af volumetrisk udvidelse og kul- deforbrændinger. Tøris må aldrig tages i munden. Forsigtig Risiko for beskadigelse. Strålepistolen må ikke renses med opløsningsmidler, benzin eller olieholdige rensemidler. For at sikre en pålidelig drift af anlægget anbefaler vi at tegne en serviceaftale. Kon- takt venligst Kärcher kundeservice. Kontroller strålemiddelslangen omhyg- geligt med hensyn til revner, folder og andre skader. Bløde steder i slangen hentyder til slitage på slangens indven- dige side. Defekt eller slidt slange skal erstattes med en ny slange. Kontroller el-kabler og stik med hensyn til skader. Defekte dele skal udskiftes fra kundeservice. Kontroller koblinger på strålemiddels- langen. på maskinen og på strålepisto- len med hensyn til skader og slitage. Udskift defekt slange, defekte koblinger på maskinen eller strålepistolen skal udskiftes af kundeservice. Kontroller doseringsindretningen med hensyn til skader og utætheder. Hvis skader/utætheder konstateres, kontakt kundeservice. Kontroller om baghjulenes befæstel- seshætter sidder stramt. Kontrol af maskinen igennem kunde- service. Strålemiddelslangen skal mindst ud- skiftes alle 2 år. Til gennemførelse af nogle vedligeholdel- sesarbejder skal maskinens sideskærme fjernes. 1 Hurtiglås 2 Sideskærme Åbn hurtiglåsene imod uret. Fjern sidebeklædningen. 1 Skrue 2 Bund 3 Møtrik 4 Skive 5 Filterindsats 6 Top Skru 4 skruer ud. Fjern bunden. Skru møtrikken af. Fjern skiven. Fjern filterindsatsen og udskift med en ny filterindsats. Vandudskilleren monteres igen i om- vendt rækkefølge. Ud-af-drifttagning Transport Opbevaring Service og vedligeholdelse Vedligeholdelsesanvisninger Serviceaftale Vedligeholdelsesskema Dagligt inden driftsstart Servicearbejde for hver 100 driftstimer Alle 500 timer eller en gang om året Alle 2 år Åbne maskinen Vedligeholdelsesarbejder Udskift filterindsatsen i vandudskilleren. 97DA- 9 Ifølge BGV D 26 skal følgende kontroller på maskinen gennemføres af en sagkyndig person. Resultaterne af disse kontroller skal noteres i et kontrolattest. Kontrolatte- sten skal opbevares fra ejeren indtil den næste kontrol. Kontroller maskinens tilstand og funkti- oner med hensyn til god orden. Kontroller maskinens tilstand, funktio- ner og opstilling med hensyn til god or- den. Kontroller maskinens tilstand, funktio- ner og opstilling med hensyn til god or- den. FARE Ulykkesrisiko ved arbejder på maskinen. Inden arbejder på maskinen skal alle trin i kapitlet "Ude af drift sætning" gennemfø- res. Risiko Fare for kuldeforbrændinger igennem tøris eller kolde maskindele. Brug en velegnet beskyttelsesdragt mod kulde ved arbejdet på maskinen eller fjern tøris og lad maski- nen varme op. Risiko Fare pga. af volumetrisk udvidelse og kul- deforbrændinger. Tøris må aldrig tages i munden. Kontroller Efter driftsafbrydelse for mere end et år Efter forandring af opstillingsstedet. Efter vedligeholdelsesarbejder eller forandringer som kan have indflydelse på driftssikkerheden. Hjælp ved fejl 98 DA- 10 Fejl med visning på displayet Display- visning Kontrollampe (KL) Mulig årsag Afhjælpning Fra hvem E001 KL styrespænding ly- ser rødt Styrespænding for lav Afbryd apparatet, vendt et øjeblik, tænd apparatet igen. Få stikdåsen kontrolleret. Hvis fejlkoden vises igen skal Kärcher-kundeservice kon- taktes Betjener E002 KL nødstop lyser rødt Nødstop-knappen er trykket ind. Frigiv nødstop-knappen ved at dreje den. Betjener E003 KL trykluft lyser rødt Tryk i tryklufttilførselen for lavt Øg trykket Afbryd apparatet, vendt et øjeblik, tænd apparatet igen. Betjener E004 KL dosering lyser rødt Fejl i doseringsenheden Afbryd apparatet, vendt et øjeblik, tænd apparatet igen. Hvis fejlkoden vises igen skal Kärcher-kundeservice kon- taktes Betjener E005 KL strålepistolen lyser rødt Forbindelse mellem apparat og strålepistolen er afbrudt. Kontroller om der er korrekt forbindelse i koblingerne i sty- reledningen. Kontroller styrekablet for skader. Betjener E006 KL strålepistolen lyser rødt Kortslutning i strålepistol eller sty- rekabel Udskift strålepistol eller stråleslanger med styrekabel. Betjener E007 KL trykluft lyser rødt Fejl ved trykluft-reguleringsventil Kontakt kundeservice. Betjener E008 KL strålepistolen lyser orange Aftrækkeren på strålepistolen blev betjent under tilkobling eller ved frigivelse af nødstop-knap- pen. Giv slip for strålepistolens aftrækker Betjener Fejl uden visning på displayet Fejl Mulig årsag Afhjælpning Fra hvem Ingen displayvisning til trods for tændt hovedaf- bryder Netstikket ikke sat ind i stikdåsen. Sæt stikket i en stikkontakt. Betjener Sikring F1 blev aktiveret Fjern sidebeklædningen og løsn sikring F1 ved at trykke på den. Betjener Ingen trykluftstråle til trods for trækket aftræk- ker Trykluftforsyningen har for lavt tryk Kontroller trykket. Betjener Stråletrykket er indstillet for lavt. Indstil et højere stråletryk. Betjener Spændingsforsyningen er afbrudt. Kontroller spændingsforsyningen. Kontrollampe "Maskine tændt" skal lyse grønt. Betjener Nødstop-knappen er trykket ind. Frigiv nødstop-knappen ved at dreje den. Kontrol- lampe "Maskine tændt" skal lyse grønt. Betjener Styringsledningerne ikke tilsluttet korrekt Kontroller forbindelsen imellem styringsledning og strålepistol som også imellem styringsledning og ma- skinen. Betjener Styringsledning er defekt Udskifte strålemiddelslangen. Betjener Trykluftstråle for svagt Stråletrykket er indstillet for lavt. Indstil et højere stråletryk. Betjener Trykluftforsyningen har ikke nok tryk eller kom- pressorens kapacitet er for lavt. Kontroller trykket og kapaciteten. Betjener Filterindsatsen i vandudskilleren tilstoppet. Udskift filterindsatsen i vandudskilleren. Betjener Strålemiddelslange eller strålepistol tilstoppet Strålemiddelslange og strålepistol skal optøs og til- stopningen skal fjernes. Øg arbejdstrykket og / eller reducer tørisdosering. Betjener Ingen tørispellets i tryk- luftstrålen Tørispellet-doseringen slukket (kun ved strålepistol Advanced), tast "Tænd/sluk tøris- dosering" på strålepistolen lyser rødt, display- visning „Ice off“. Tryk tast "Tøris-dosering" på strålepistolen Advanced. Betjener Tørisbeholderen tom Påfyld tørisbeholderen Betjener Tøris sammensmeltet Tøm tørisbeholderen og fyld den med nye tørispel- lets. Betjener Ryster ved tørisbeholderen arbejder ikke Kontakt kundeservice. Betjener Doseringsindretningens drevmotor overbelastet Få doseringsindretning tøet op Betjener Trykluftudslip i tørisbeholderen Rens trykudligningskanalen i doseringsindretningen. Kundeservice Doseringsskiven i doseringsindretningen defekt. Udskift doseringsskiven. Kundeservice 99DA- 11 Tekniske data El-tilslutning Spænding V 220...240 Strømtype 1~ Frekvens Hz 50 Tilslutningseffekt kW 0,6 Beskyttelsesklasse IPX4 FI-beskyttelseskontakt delta I i A 0,03 Lækstrøm, type. mA 7,5 Trykluft Nominel slangebredde Tommer 3/4 Forsyningstryk (maks.) MPa (bar) 1,6 (16) Forsyningstryk (min.) MPa (bar) 0,2 (2) Trykluftforbrug m

/min 2...12 Trykluftkvalitet tør, fri for olie Ydelsesdata Stråletryk (maks.) MPa (bar) 1,6 (16) Tørispellets diameter (maks.) mm 3 Tørisforbrug kg/h 30...120 Mål Indhold tørisbeholder kg 40 Bredde mm 716 Dybde mm 850 Højde mm 1102 Vægt med tilbehør kg 101,5 Vægt, klar til brug, med fyldt tørisbeholder kg 140 Dæktryk (maks.) MPa (bar) 0,2 (2) Vægt stråleindretning (strålemiddelslange, strålepistol, værktøjstaske) kg 10 Strålepistolens tilbageslagskraft (maks.) N 100 Omdrejningsmoment stråledyse (maks.) kun ved vinkeldyse N 40 Lydtryksniveau L
