BRUGSANVISNING PMM1006 Ferm

• Bruk beskyttende hodeplagg hvis du har langt hår. Bruk tettsittende klær.

• Sørg for at beholderen det skal blandes i, ikke kan bevege seg på gulvet.

• Legg alltid den fleksible ledningen bakover og bort fra maskinen. Den fleksible ledningen må ikke utsettes for strekk og må ikke ligge over skarpe kanter.

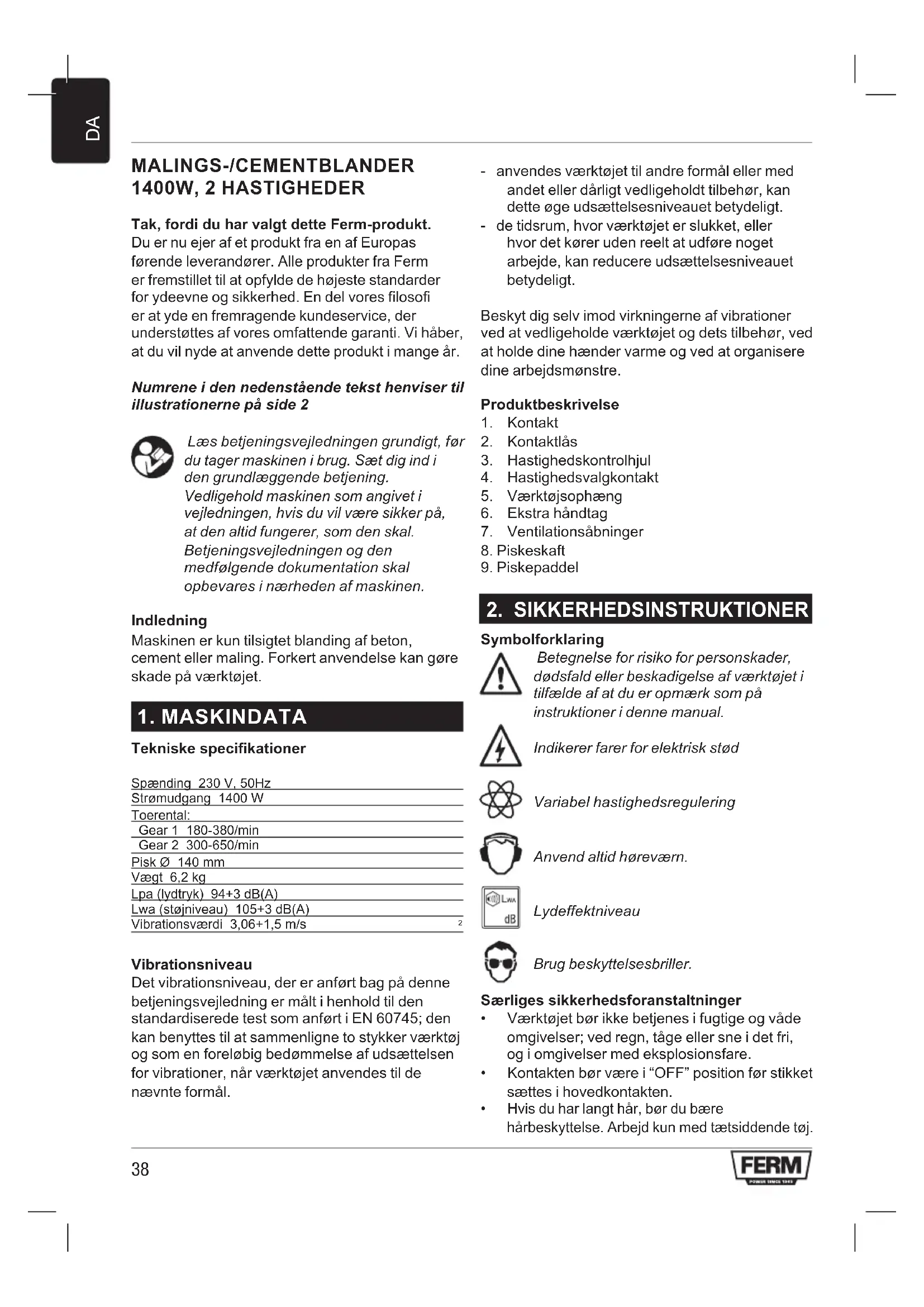

MALINGS-/CEMENTBLANDER 1400W, 2 HASTIGHEDER Tak, fordi du har valgt dette Ferm-produkt. Du er nu ejer af et produkt fra en af Europas førende leverandører. Alle produkter fra Ferm er fremstillet til at opfylde de højeste standarder for ydeevne og sikkerhed. En del vores filosofi er at yde en fremragende kundeservice, der understøttes af vores omfattende garanti. Vi håber, at du vil nyde at anvende dette produkt i mange år. Numrene i den nedenstående tekst henviser til illustrationerne på side 2 Læs betjeningsvejledningen grundigt, før du tager maskinen i brug. Sæt dig ind i den grundlæggende betjening. Vedligehold maskinen som angivet i vejledningen, hvis du vil være sikker på, at den altid fungerer, som den skal. Betjeningsvejledningen og den medfølgende dokumentation skal opbevares i nærheden af maskinen. Indledning Maskinen er kun tilsigtet blanding af beton, cement eller maling. Forkert anvendelse kan gøre skade på værktøjet.

Tekniske specifikationer Spænding 230 V, 50Hz Strømudgang 1400 W Toerental: Gear 1 180-380/min Gear 2 300-650/min Pisk Ø 140 mm Vægt 6,2 kg Lpa (lydtryk) 94+3 dB(A) Lwa (støjniveau) 105+3 dB(A) Vibrationsværdi 3,06+1,5 m/s

Vibrationsniveau Det vibrationsniveau, der er anført bag på denne betjeningsvejledning er målt i henhold til den standardiserede test som anført i EN 60745; den kan benyttes til at sammenligne to stykker værktøj og som en foreløbig bedømmelse af udsættelsen for vibrationer, når værktøjet anvendes til de nævnte formål. - anvendes værktøjet til andre formål eller med andet eller dårligt vedligeholdt tilbehør, kan dette øge udsættelsesniveauet betydeligt. - de tidsrum, hvor værktøjet er slukket, eller hvor det kører uden reelt at udføre noget arbejde, kan reducere udsættelsesniveauet betydeligt. Beskyt dig selv imod virkningerne af vibrationer ved at vedligeholde værktøjet og dets tilbehør, ved at holde dine hænder varme og ved at organisere dine arbejdsmønstre. Produktbeskrivelse

3. Hastighedskontrolhjul

4. Hastighedsvalgkontakt

7. Ventilationsåbninger

Symbolforklaring Betegnelse for risiko for personskader, dødsfald eller beskadigelse af værktøjet i tilfælde af at du er opmærk som på instruktioner i denne manual. Indikerer farer for elektrisk stød Variabel hastighedsregulering Anvend altid høreværn. Lydeffektniveau Brug beskyttelsesbriller. Særliges sikkerhedsforanstaltninger

• Værktøjet bør ikke betjenes i fugtige og våde omgivelser; ved regn, tåge eller sne i det fri, og i omgivelser med eksplosionsfare.

• Kontakten bør være i “OFF” position før stikket sættes i hovedkontakten.

• Hvis du har langt hår, bør du bære hårbeskyttelse. Arbejd kun med tætsiddende tøj.39

• Sikre beholderen med blandings indholdet sådan at den ikke rykkes på gulvet.

• Led altid ledningssnoren bagover væk fra værktøjet. Ledningssnoren bør ikke udsættes for stræk og bør ikke ligge på eller ligge over skarpe kanter.

• Anvend det ekstra håndtag.

• Hold øje med at ledningen ikke bliver snoet.

• Bær høreværn og øjenbeskyttelse. Maskinen skal øjeblikkeligt slukkes i til fælde af:

• Defekt netstik, netledning eller beskadigelse af ledning.

• Røg eller lugt fra sveden isolering. Elektrisk sikkerhed Ved anvendelse af elektriske mas kiner skal man altid følge de lokalt gældende sikker heds- forskrifter i forbindelse med brandfare, fare for elektrisk stød og legemensbeskadigelse. Læs udover de nedenstående instruktioner også sikkerhedsforskrifterne i den separat vedlagte sikkerhedsfolder. Kontroller altid om netspændingen svarer til værdien på typeskiltet. Klasse II maskine – Dobbelt isolering – Du behøver ingen jordforbindelsestik. Udskiftning af ledninger eller stik Hvis netledningen er blevet beskadiget, skal den udskiftes med en speciel netledning, som kan fås via fabrikanten eller fabrikantens kundeservice. Gamle ledninger og stik skal kasseres, når de er blevet udskiftet med nye. Det er farligt at sætte stikket på en løs ledning i en stikkontakt. Ved brug af forlængerledninger Brug udelukkende godkendte forlæn gerledninger, der er beregnede til maskinens effekt. Lederne skal have et gennemsnit på mindst 1,5 mm

. Hvis forlængerledningen sidder på en tromle, rulles ledningen helt af.

1. Skru piskeskaftet (9A) på piskepadlen (9B)

2. Stram begge dele godt

Udskiftning af piskeren Fig. A Før monteringen skal du altid slukke for maskinen og trække netstikket ud af kontakten. Brug kun piskere i overensstemmelse med den specificerede diameter. Brug altid en pisker, der er velegnet til det materiale, der skal blandes/ omrøres. Brug af en ikke velegnet blandestang kan unødvendigt overbelaste både maskinen og dig selv. Montering af piskeren

1. Skru den monterede pisker ind i

værktøjsholderen (5) med uret så langt som muligt.

2. Stram piskeren på værktøjsholderen med de

medfølgende skruenøgler. For at gøre dette skal du holde værktøjsholderen (5) med en af de medfølgende skruenøgler og bruge den anden skruenøgle til at stramme den monterede pisker. Fjernelse af piskeren

Løsn den monterede pisker med de medfølgende skruenøgler. For at gøre dette skal du holde værktøjsholderen (5) med en af de medfølgende skruenøgler og bruge den anden skruenøgle til at løsne den monterede pisker.

2. Løsn piskeren fra værktøjsholderen (5) mod

Forkert anvendelse kan gøre skade på instrumentet. Læs derfor disse instrukser:

• Anvend et værktøj op til det specificerede tværsnit.

• Belast værktøjet på en sådan måde at hastigheden ikke falder betydeligt, eller at værktøjet stopper. Check om dataene på kapacitetspladen stemmer overens med den aktuelle hovedvolt. Instrument sat til 230 V kan sættes til 220 V/240 V hovedkontakt. Afbryderen (ON/OFF kontakten)

• Tryk og hold on/off knappen nede (1) for at tænde for værktøjet.

• Hvis du frigør on/off knappen, vil værktøjet slukkes.40

MOTORKONTROL Start af kredsløbsbegrænsning Den elektronisk kontrollerede jævne start sørger for at maskinen ikke starter med et stød. På denne måde forhindres det, at tynde væskematerialer ikke sprøjter på samme tid med, at maskinen startes. Som et resultat af maskinens reducerede startstrøm, er en 16 A sikring tilstrækkeligt. Ubelastet hastighedsreduktion: Den elektroniske kontrol reducerer maskinens ubelastede hastighed, som resulterer i mindre støj og slid på motor og gear. Forud valgte hastigheder Med hastighedskontrollen (3) kan hastig heden vedblivende forud vælges: Den nødvendige hastighed er afhængig af den materialetype, som skal blandes. Det er anbefales at det afprøves ved en praktisk prøve. Valg af hastighed To rpm rækkevidder kan forud vælges med hastighedsvalgkontakten (4): Gear 1 180-380 r/min Gear 2 300-650 r/min Den nødvendige hastighed afhænger af den materialetypen, som skal blandes, og det er anbefalet at bekræfte dette ved en praktisk prøve. Den konstante elektronik Den konstante elektronik holder hastigheden mellem ubelastet og belastet næsten konstant og sikre ensartet blanding af materialerne. Elektronisk beskyttelse mod overbelastning I tilfælde af at maskinen er ekstremt overbelastet, beskytter en elektronisk overbelastningsbeskyttelse motoren mod beskadigelse. I dette tilfælde stopper motoren og genstarter kun efter, at belastningstrykket er reduceret. Temperaturafhængig overbelastningsbeskyttelse For at beskytte motoren mod overophedning ved ekstrem permanent belastning, slukkes den af det beskyttende elektroniske system, når en kritisk temperatur opnås. Efter en afkølingstid på ca. 3-5 min., kan maskinen igen anvendes og kan belæsse helt. Når maskinen bliver varm ved brug, vil den temperaturafhængige overbelastningsbeskyttelse reagere tidligere som et resultat.

6. SERVICE & VEDLIGEHOLDELSE

Sørg for at maskinen ikke står under strøm, når der udføres vedligeholdelsesarbejder på mekanikken. Disse maskiner er fremstillet til at fungere problemfrit i lang tid og med minimal vedligeholdelse. Levetiden kan forlænges, hvis maskinen rengøres regelmæssigt og håndteres korrekt.

• Ventilationsåbningerne på motorhuset bør rengøres en gang imellem.

• Efter 100 timer: Check karbonbørsterne

• Efter 200 timer: Forny smørelsen i gearkassen. Rengøring Kappen omkring motoren skal rengøres med en blød klud, helst hver gang maskinen har været brugt. Ventilationsrillerne skal holdes fri for støv og snavs. Hvis snavset ikke vil gå af, bruges en blød klud vredet op i sæbevand. Der må ikke bruges opløsningsmidler som f.eks. benzin, sprit, salmiakspiritus o.l. Sådanne opløsningsmidler kan beskadige dele af plastic. Fejl Skulle en fejl opstå, f.eks. pga. slidtage af en enhed, kontakt venligst serviceadressen på garantibeviset. Seperat finder du en tegning med alle dele, der kan bestilles. Miljø For at undgå transportbeskadigelse leveres maskinen i en solid emballage. Emballagen er så vidt muligt lavet af genbrugsmateriale. Genbrug derfor emballagen. Defekte og/eller kasserede elektriske eller elektroniske maskiner skal afleveres på en genbrugsplads.41
