KÄYTTÖOHJE PMM1006 Ferm

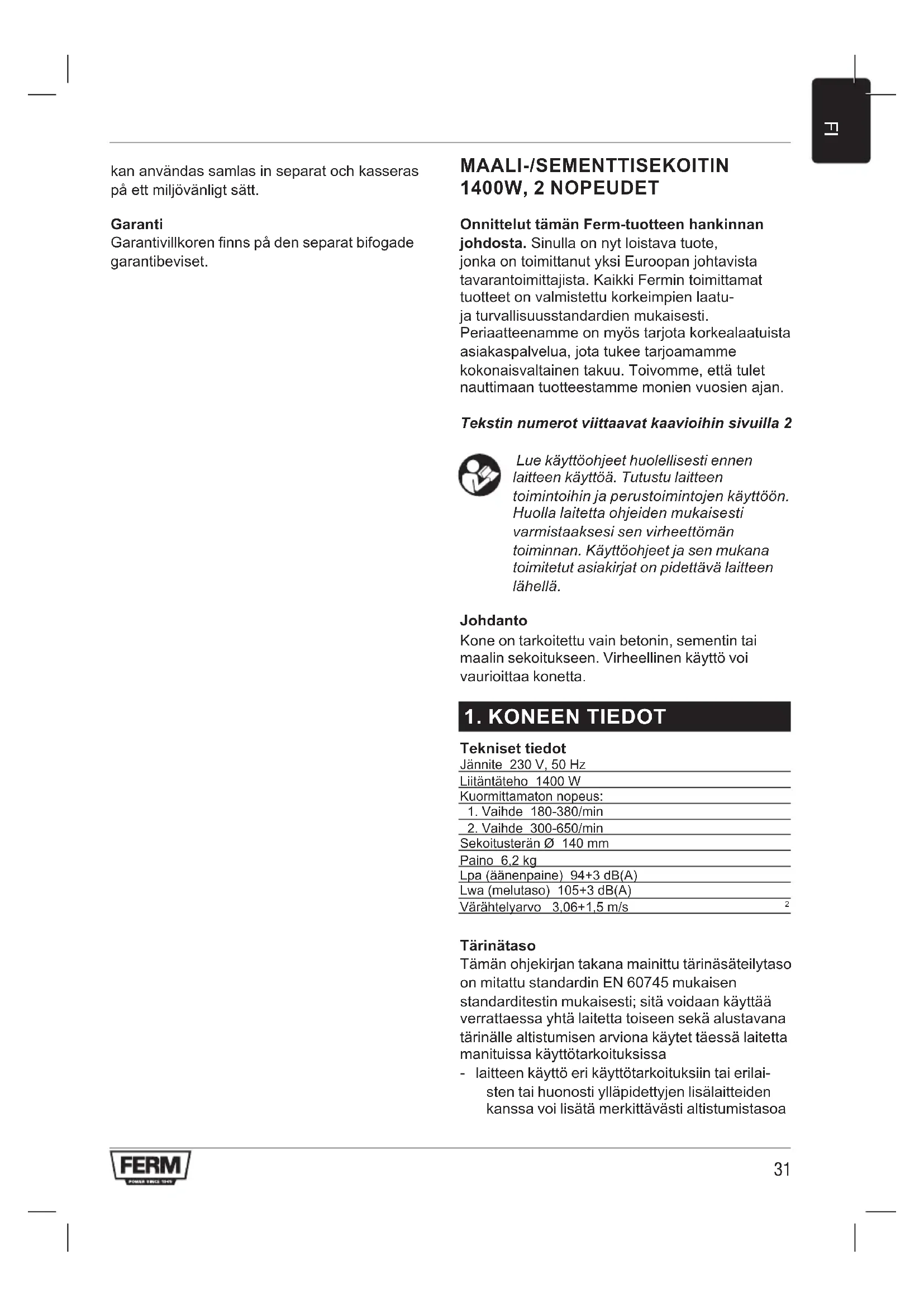

kan användas samlas in separat och kasseras på ett miljövänligt sätt. Garanti Garantivillkoren finns på den separat bifogade garantibeviset. MAALI-/SEMENTTISEKOITIN 1400W, 2 NOPEUDET Onnittelut tämän Ferm-tuotteen hankinnan johdosta. Sinulla on nyt loistava tuote, jonka on toimittanut yksi Euroopan johtavista tavarantoimittajista. Kaikki Fermin toimittamat tuotteet on valmistettu korkeimpien laatu- ja turvallisuusstandardien mukaisesti. Periaatteenamme on myös tarjota korkealaatuista asiakaspalvelua, jota tukee tarjoamamme kokonaisvaltainen takuu. Toivomme, että tulet nauttimaan tuotteestamme monien vuosien ajan. Tekstin numerot viittaavat kaavioihin sivuilla 2 Lue käyttöohjeet huolellisesti ennen laitteen käyttöä. Tutustu laitteen toimintoihin ja perustoimintojen käyttöön. Huolla laitetta ohjeiden mukaisesti varmistaaksesi sen virheettömän toiminnan. Käyttöohjeet ja sen mukana toimitetut asiakirjat on pidettävä laitteen lähellä. Johdanto Kone on tarkoitettu vain betonin, sementin tai maalin sekoitukseen. Virheellinen käyttö voi vaurioittaa konetta.

Tekniset tiedot Jännite 230 V, 50 Hz Liitäntäteho 1400 W Kuormittamaton nopeus:

Sekoitusterän Ø 140 mm Paino 6,2 kg Lpa (äänenpaine) 94+3 dB(A) Lwa (melutaso) 105+3 dB(A) Värähtelyarvo 3,06+1,5 m/s

Tärinätaso Tämän ohjekirjan takana mainittu tärinäsäteilytaso on mitattu standardin EN 60745 mukaisen standarditestin mukaisesti; sitä voidaan käyttää verrattaessa yhtä laitetta toiseen sekä alustavana tärinälle altistumisen arviona käytet täessä laitetta manituissa käyttötarkoituksissa - laitteen käyttö eri käyttötarkoituksiin tai erilai- sten tai huonosti ylläpidettyjen lisälaitteiden kanssa voi lisätä merkittävästi altistumistasoa32

- laitteen ollessa sammuksissa tai kun se on käynnissä, mutta sillä ei tehdä työtä, altistumistaso voi olla huomattavasti pienempi Suojaudu tärinän vaikutuksilta ylläpitämällä laite ja sen lisävarusteet, pitämällä kädet lämpiminä ja järjestämällä työmenetelmät Toiminnot

3. Nopeuden säätöpyörä

4. Nopeuden valintakytkin

5. Työkalun kiinnitys

Symbolit Osoittaa loukkaantu mis vaaran, hengenvaaran tai työkalun vaurioitumisriskin, jos tämän oppaan ohjeita ei noudateta. Osoittaa sähköiskuvaaran. Nopeudensäätö. Käytä aina kuulosuojaimia. Äänentehotaso Käytä suojalaseja. Erikoisturvaohjeet kunkone otetaan käyttöön

• Työkalua ei saa käyttää kosteissa tai märissä tiloissa, sateessa, sumussa tai lumisateessa ulkotiloissa tai ympäristössä, jossa on räjähdysvaara.

• Kytkimen on oltava OFF-asennossa ennen pistokkeen työntämistä pistorasiaan.

• Käytä pitkissä hiuksissa suojusta. Käytä vartalonmyötäisiä vaatteita.

• Kiinnitä sekoitusastia lattiaan siten, että se ei liiku.

• Suuntaa aina taaksepäin työkalun joustava johto. Joustavaa johtoa ei saa altistaa vetojännitykselle eikä se saa olla vasten teräviä reunoja tai kulkea niiden yli.

• Ota huomioon reaktiomomentti.

• Käytä suojalaseja ja kuulosuojaimia. Pysäytä kone välitömästi, jos:

• Hiiliharjat kipinöivät liikaa tai kollektori on tulessa.

• Pistoke tai johto on viallinen.

• Kytkin on viallinen.

• Savua tai käryä erittyy. Sähköturvallisuus Sähkölaitteita käytettäessä on aina noudatettava paikallisia turvamääräyksiä tulipalon, sähköiskujen ja loukkaantumisten välttämiseksi. Tarkista aina, ovatko verkkojännite ja koneen tyyppikilvessä ilmoitettu jännite yhteen sopivia. Luokan II kone – kaksoiseri stetty – maadoitettua pistorasiaa ei tarvita. Johtojen ja pistotulppien vaihtaminen Jos verkkojohto vahingoittuu, se on vaihdettava. Uusia, oikeanlaisia johtoja saa valmistajalta tai sen huoltopalvelusta. Hävitä vanhat johdot ja pistotulpat heti kun ne on vaihdettu uusiin. Irrallisen pistotulpan tai johdon kytkeminen pistorasiaan on vaarallista. Jatkojohtojen käyttö Käytä vain virallisesti hyväksyttyjä jatkojohtoja koneen teho huomioon ottaen. Johdon ytimien on oltava vähintään 1,5 mm

. Käytettäessä johtokelaa koko jatkojohto on vedettävä kelalta.

Kaksiosaisen vatkaimen asentaminen Kuva A

2. Kiristä molemmat osat hyvin

Vatkaimen vaihtaminen Kuva A Sammuta kone ja irrota pistoke sähköverkosta aina ennen asentamista.33

Käytä ainoastaan määritetyn halkaisijan mukaisia vatkaimia. Käytä aina sekoitettavaan materiaaliin sopivaa vatkainta. Sopimattoman sekoituspalkin käyttö voi aiheuttaa koneen ylikuormittumisen ja liiallista rasitusta käyttäjälle. Vatkaimen asentaminen

1. Ruuvaa asennettu vatkain

työkalupidikkeeseen (5) kiertämällä myötäpäivään ääriasentoon saakka.

2. Kiristä vatkain työkalupidikkeeseen

pakkaukseen kuuluvilla ruuviavaimilla. Pidä tällöin työkalupidikettä (5) pakkaukseen kuuluvalla ruuviavaimella ja kiristä asennettu vatkain toisella ruuviavaimella. Vatkaimen irrottaminen

1. Löysää asennettu vatkain pakkaukseen

kuuluvilla ruuviavaimilla. Pidä tällöin työkalupidikettä (5) pakkaukseen kuuluvalla ruuviavaimella ja löysää asennettu vatkain toisella ruuviavaimella.

2. Irrota vatkain työkalupidikkeestä (5)

kiertämällä sitä vastapäivään.

Virheellinen käyttö voi vaurioittaa konetta. Noudata seuraavia ohjeita:

• Käytä halkaisijaltaan enintään ilmoitetun mittaista terää.

• Älä kuormita konetta niin, että pyörimisnopeus hidastuu huomattavasti tai että kone pysähtyy. Tarkista, että tyyppikilven jännite vastaa verkkovirran jännitettä. 230 V kone voidaan kytkeä 220/240 V verkkovirtaan. Virtakytkin

• Käynnistä kone painamalla virtakytkintä (1).

• Virta katkeaa, kun kytkin vapautetaan. Kytkimen lukitus Voit lukita virtakytkimen painamalla ensin virtakytkintä (1) ja sitten nappia (2). Lukitus vapautuu, kun painat kytkimen pohjaan.

5. SÄHKÖMOOTTORIN OHJAUS

Käynnistysvirran rajoittaminen Elektronisesti ohjattu käynnistys huolehtii siitä, että kone käynnistyy ilman nytkähdystä. Tämän ansiosta ohuet nesteet eivät roisku koneen käynnistyksen yhteydessä. Moottorin käynnistysvirran rajoituksen ansiosta 16 A sulake on riittävä. Kuormittamattoman nopeuden alennus Elektroninen ohjaus vähentää koneen nopeutta kuormittamattomana, mikä vähentää moottorin ja vaihteen melua ja kulumista. Nopeuden esivalinta Nopeus voidaan haluttaessa säätää nopeussäätimellä (3): tarvittava nopeus määräytyy sekoitettavan materiaalin tyypistä. On suositeltavaa varmistaa nopeus käytännön kokeella. Nopeuden valinta Nopeuden valintakytkimen (4) avulla voidaan valita kaksi kierroslukualuetta:

1. Vaihde 180-380 r/min

2. Vaihde 300-650 r/min

Tarvittava nopeus määräytyy sekoitettavan materiaalin tyypistä, ja nopeus on suositeltavaa varmistaa käytännön kokeella. Vakionopeussäätö Elektroninen vakionopeussäätö pitää nopeuden kuormitettuna ja kuormittamattomana lähes samana tuottaen materiaalien tasaisen sekoittumisen. Elektroninen ylikuormitussuoja Moottorin äärimmäisessä ylikuormitustilanteessa elektroninen ylikuormitussuoja estää moottorin vaurioitumisen. Moottori pysähtyy tällöin ja käynnistyy vasta, kun kuormitusta on vähennetty. Lämpötilaan liittyvä ylikuormitussuoja Moottorin suojaamiseksi ylikuumenemiselta jatkuvan suuren kuormituksen aikana elektroninen ohjaus sammuttaa moottorin, kun kriittinen lämpötila on saavutettu. Noin 3-5 minuutin jäähtymisajan jälkeen konetta voidaan jälleen käyttää ja kuormittaa. Kun moottori on jo lämmin, lämpötilaan liittyvä ylikuormitussuoja toimii aiemmin.

6. HUOLTO JA KUNNOSSAPITO

Irrota aina kone virtalähteestä ennen huollon aloittamista.34

Koneet on suunniteltu toimimaan pitkään ja mahdollisimman pienellä huoltotarpeella. Puhdistamalla ja käyttämällä sitä oikealla tavalla voit itsekin vaikuttaa koneen käyttöikään.

• Moottorikotelon tuuletusaukot on puhdistettava aika ajoin ulkopuolelta.

• 100 tunnin jälkeen: tarkista hiiliharjat

• 200 tunnin jälkeen: täytä vaihteiston voitelurasva Puhdistus Pyyhi laitteen ulkopinta säännöllisesti, mieluiten joka käyttökerran jälkeen, pehmeällä liinalla. Pidä ilmanvaihtoaukot pölyttöminä ja puhtaina. Jos lika ei irtoa muuten, pyyhi pehmeällä, saippuaveteen kostutetulla liinalla. Älä käytä puhdistukseen bensiiniä, alkoholia, ammoniakkia tai muita liuotteita. Ne voivat vahingoittaa muoviosia. Viat Jos kone vikaantuu esimerkiksi osan kulumisen johdosta, ota yhteys takuukortin huoltopisteeseen. Aidata erikseen takasivulla on hajotuskuva, jossa on lueteltu tilattavissa olevat osat. Ympäristö Laite toimitetaan lujassa pakkauk sessa kuljetusvaurioiden estämiseksi. Pakkaus koostuu suurelta osin kier rä tet tävistä materiaaleista. Laita tämän vuoksi pakkausmateriaalit mahdollisuuksien mukaan kierrätykseen. Vioittuneet tai käytöstä poistettavat sähkölaitteet on toimitettava asianmukaiseen kierrätyspisteeseen. Vain EC-maille Älä hävitä sähkölaitteita kotitalousjätteen mukana. Sähkö- ja elektroniikkaromua koskevan EU- standardin 2012/19/EU ja vastaavien paikallisten lakien mukaisesti käytetyt sähkölaitteet on hävitettävä erilliskeräyksessä ympäristöystävällisesti. Takuu Takuuehdot ilmenevät erillisestä takuukortista, joka toimitetaan laitteen mukana. MALINGS-/SEMENTBLANDER 1400W, 2 HASTIGHETER Takk for at du kjøpte dette Ferm-produktet. Ved å gjøre det har du nå et utmerket produkt, levert av en av Europas ledende leverandører. Alle produkter gitt til deg av Ferm er produsert i henhold til de høyeste standarder innen ytelse og sikkerhet. En viktig del av vår filosofi er å tilby en utmerket kundeservice oppbakket av en omfattende garanti. Vi håper du vil like å bruke dette produktet i mange år framover. Tallene i teksten henviser til diagrammene på side 2 Les bruksanvisningen nøye før du bruker dette redskapet. Gjør deg fortrolig med dets funksjoner og grunnleggende drift. Reparer redskapet som slik det er instruert om for å forsikre om at det alltid fungerer slik det skal. Bruksanvisningen og den medfølgende dokumentasjonen må oppbeværes i nærheten av redskapet. Innledning Maskinen er bare ment for blanding av betong, sement eller maling. Feil bruk kan skade maskinen.
