LIETOŠANAS INSTRUKCIJA PMM1006 Ferm

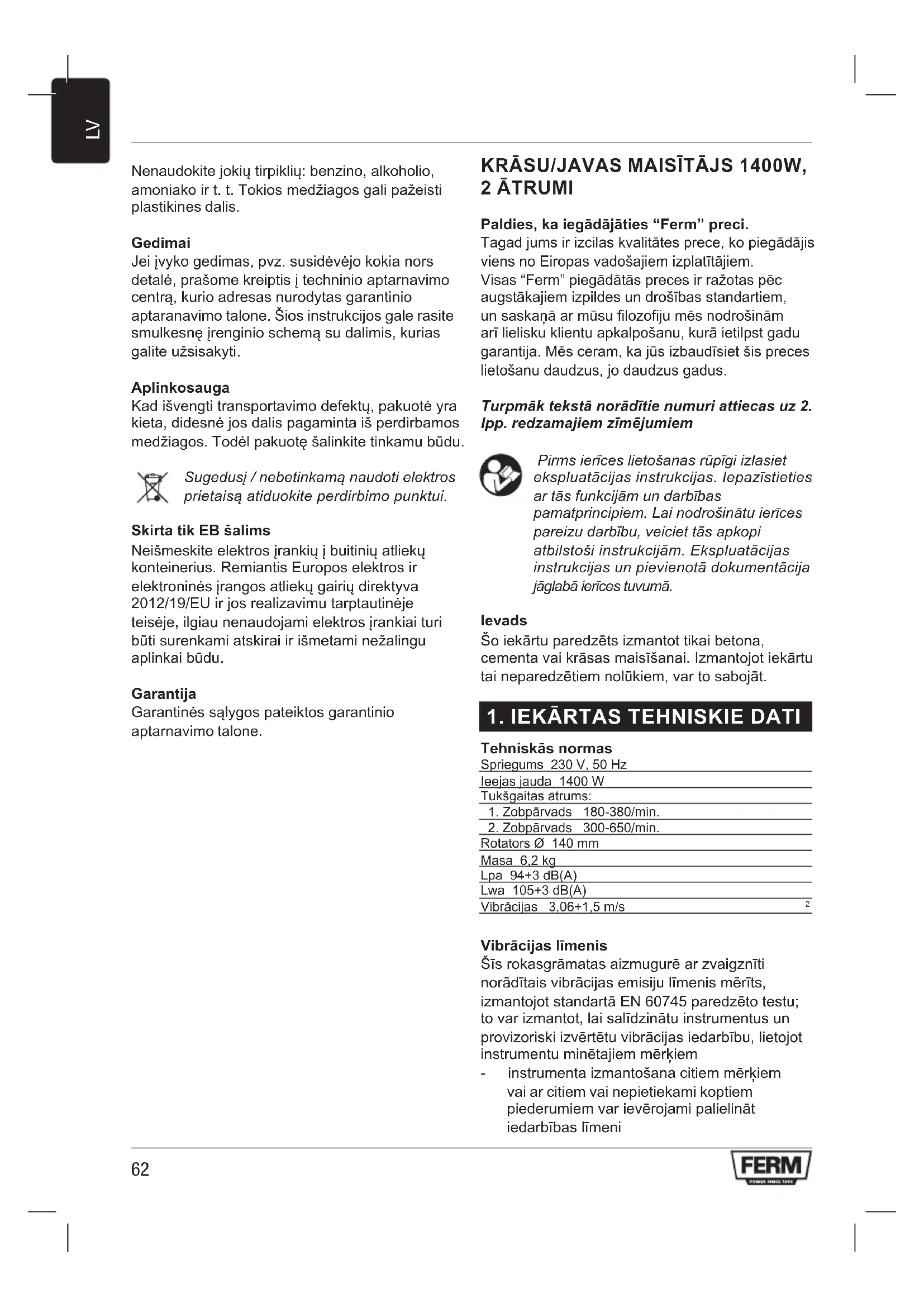

Tehniskās normas Spriegums 230 V, 50 Hz Ieejas jauda 1400 W Tukšgaitas ātrums:

Vibrācijas līmenis Šīs rokasgrāmatas aizmugurē ar zvaigznīti norādītais vibrācijas emisiju līmenis mērīts, izmantojot standartā EN 60745 paredzēto testu; to var izmantot, lai salīdzinātu instrumentus un provizoriski izvērtētu vibrācijas iedarbību, lietojot instrumentu minētajiem mērķiem instrumenta izmantošana citiem mērķiem vai ar citiem vai nepietiekami koptiem piederumiem var ievērojami palielināt iedarbības līmeni63

laika periodi, kad instruments ir izslēgts vai arī ir ieslēgts, taču ar to nestrādā, var ievērojami samazināt iedarbības līmeni Pasargājiet sevi no vibrācijas ietekmes, veicot instrumenta un tā piederumu tehnisko apkopi, gādājot, lai rokas ir siltas, un organizējot darba gaitu Aprīkojums

3. Ātruma vadības ritentiņš

4. Ātruma izvēles slēdzis

7. Ventilācijas spraugas

9. Maisīšanas lāpstiņa

2. DROŠĪBA NOTEIKUMI

Simbolu nozīmes Instrumentasabojāšanāsun/vaitraumu gūšanas,nāvesiestāšanāsrisksšīs instrukcijasnorādījumuneievērošanas gadījumā Elektrošokabriesmas Mainīgaātrumavadība Vienmērizmantojietausuaizsargus. Skaņasjaudaslīmenis Lietojiet aizsargbrilles. Specifiski drošības noteikumi

• Ierīci nedrīkst lietot mitrā, drēgnā telpā, ārpus telpām lietū, miglā un sniegā, kā arī vidē, kurā pastāv sprādziena briesmas.

• Slēdzim jāatrodas “OFF” (izslēgtā) stāvoklī, pirms kontaktdakša tiek pievienota elektrības ligzdai.

• Ja jums ir gari mati, izmantojiet matu aizsargu. Strādājiet tikai ar cieši pieguļošu apģērbu.

• Nostipriniet tvertni ar maisāmo vielu uz grīdas tā, lai tā nevarētu izkustēties.

• Vienmēr novietojiet ierīces lokano vadu tā, lai tas būtu vērsts prom no ierīces. Lokano vadu nedrīkst pārmērīgi stiept, un tas nedrīkst atrasties uz vai saskarties ar asām malām.

• Izmantojiet papildu rokturi.

• Ņemiet vērā iespējamo reakcijas griezes momentu.

• Izmantojiet ausu un acu aizsargus. Nekavējoties izslēdziet ierīci gadījumā, ja ir:

• bojāta elektriskās strāvas tīkla kontaktdakša, tīkla vada vai vada bojājums;

• dzirksteļošana ogles sukās vai riņķa uguns komutatorā;

• dūmi vai smaka no apsvilušas izolācijas. Elektriskā drošība Lai samazinātu ugunsgrēka izcelšanās, elektriskās strāvas trieciena un individuālās traumas risku, lietojot elektriskās mašīnas, ievērojiet jūsu valstī pielietojamos drošības noteikumus. Izlasiet zemāk dotās drošības instrukcijas, kā arī pievienotās drošības instrukcijas. Glabājiet šīs Vienmērpārbaudiet,vaielektriskātīkla parametrivietā,kurtiekpieslēgtaiekārta, sakrītarparametriemuziekārtasdatu plāksnītes. IIklasesinstruments–dubultaizolācija– kontaktdakšaariezemējumunavvajadzīga Kabeļu vai kontaktdakšu nomaiņa Pēc kabeļu vai kontaktdakšu nomaiņas, vecie kabeļi un kontaktdakšas nekavējoties jāutilizē. Atsevišķa kabeļa pievienošana elektriskajam tīklam ir bīstama. Kabeļu pagarinājumu izmantošana Jālieto tikai sertificēti kabeļu pagarinātāji, kuru parametri ir piemēroti iekārtas jaudai. Dzīslu dia metram jābūt vismaz 1,5 mm2. Ja kabeļa pagarinājums ir uztīts uz spoles, tam jābūt pilnībā izritinātam.

Divdaļīgā maisītāja salikšana A. att.

1. Ieskrūvējiet maisīšanas asi (9A) maisīšanas

2. Cieši pievelciet abas daļas.64

Maisītāja nomaiņa A. att. Pirmssalikšanasinstrumentsirjāizslēdz unkontaktdakšairjāatvienonobarošanas avota. Lietojiet tikai tādas maisīšanas lāpstiņas, kuru diametrs atbilst norādītajam. Lietojiet tādu maisītāju, kas ir piemērots maisāmajam materiālam. Ja maisīšanas stienis nav piemērots, instruments un operators tiek pakļauti pārslodzei. Maisītāja salikšana

1. Ieskrūvējiet salikto maisītāju līdz

galam instrumenta turētājā (5), griežot pulksteņrādītāja virzienā.

2. Ar komplektācijā iekļautajām

uzgriežņatslēgām pievelciet maisītāju instrumenta turētājā. Lai to paveiktu, ar vienu no šīm uzgriežņatslēgām turiet instrumenta turētāju (5) un ar otru pievelciet salikto maisītāju. Maisītāja noņemšana

1. Ar komplektācijā iekļautajām

uzgriežņatslēgām atskrūvējiet salikto maisītāju. Lai to paveiktu, ar vienu no šīm uzgriežņatslēgām turiet instrumenta turētāju (5) un ar otru atskrūvējiet salikto maisītāju.

2. Izskrūvējiet maisītāju no instrumenta turētājā

(5), griežot pretēji pulksteņrādītāja virzienam.

Nepareizi lietojot iekārtu, to var sabojāt. Tāpēc ievērojiet šos norādījumus:

• Izmantojiet atbilstoša diametra rotatoru.

• Noslogojiet ierīci tā, lai ātrums nepieaugtu strauji un ierīce nepārtrauktu pēkšņi darboties. Pārbaudiet, vai dati, kas redzami uz nominālās jaudas plāksnītes, atbilst faktiskajam strāvas spriegumam. Iekārtu, kas paredzēta darbam ar 230V lielu spriegumu, var pievienot 220V/240V lielai strāvai. “ON/OFF” (ieslēgšanas un izslēgšanas) slēdzis

• Lai ieslēgtu iekārtu, nospiediet un turiet nospiestu “on/off” slēdzi (1).

• Atlaižot “on/off” slēdzi, iekārta izslēgsies. Slēdža bloķēšanas mehānisms Jūs varat nobloķēt “on/off” slēdzi, nospiežot “on/off” slēdzi (1) un pēc tam pogu (2). Slēdža bloķēšanas mehānismu var dezaktivēt, viegli nospiežot “on/off” slēdzi.

5. ELEKTRONISKĀ MOTORA

KONTROLE Sākuma strāvas ierobežošana Elektroniski kontrolētais vienmērīgais iedarbo šanās process ļauj iekārtai iedarboties bez grūdieniem. Šādā veidā tiek vienlaicīgi novērsta šķidru materiālu šļakstīšanās, iekārtai iedarbojoties. Tā kā iekārtai sākumā nepieciešama mazāka strāva, pietiek ar 16 A drošinātāju. Tukšgaitas ātruma samazināšana Elektroniskās kontroles funkcija samazina iekārtas tukšgaitas ātrumu, tā radot klusāku troksni un mazāku motora un zobpārvada nolietojumu. Ātruma iepriekšēja izvēle Ar ātruma vadības slēdzi (3) var nepārtraukti izvēlēties ātrumu: nepieciešamais ātrums ir atkarīgs no maisāmā materiāla veida. Ieteicams to pārbaudīt praktiski. Ātruma izvēle Ar ātruma izvēles slēdzi (4) var izvēlēties divas amplitūdas apgriezienu skaitam minūtē:

Nepieciešamais ātrums ir atkarīgs no maisāmā materiāla veida, un to ieteicams pārbaudīt praktiski. Nemainīgas slodzes elektroniskā funkcija Nemainīgas slodzes elektroniskā funkcija uztur ātrumu starp tukšgaitu un slodzi gandrīz nemainīgu un nodrošina vienmērīgu materiāla maisīšanu. Elektroniskā aizsardzība pret pārslodzi Gadījumā, ja iekārta tiek pārmērīgi noslogota, elektroniskā aizsardzības funkcija pret pārslodzi sargā motoru no bojājumiem.65

Šādā gadījumā motors apstājas un atsāk darboties tikai pēc tam, kad samazinājies padeves spiediens. Aizsardzība pret temperatūras radītu pārslodzi Lai pasargātu motoru no pārkāršanas lielas, ilgstošas slodzes gadījumā, elektroniskā aizsargsistēma motoru izslēdz, kad motora temperatūra sasniedz kritisko robežu. Pēc aptuveni 35 minūtēm, kas nepieciešamas, lai motors atdzistu, iekārtu atkal var lietot un pilnībā noslogot. Kad iekārta lietošanas rezultātā ir uzsilusi, aizsardzības sistēma pret temperatūras izraisītu pārslodzi reaģē ātrāk.

6. REMONTS UN APKOPE

Veicot motora apkopes darbus, kontaktdakšaijābūtatvienotaino elektrībaspadeves. Šīm iekārtām ir paredzēts darboties ilgu laiku, turklāt tām nepieciešamā apkope ir pavisam minimāla. Tas, cik ilgi un labi iekārta darbosies, atkarīgs no tā, vai iekārta tiek izmantota pareizi un vai tā tiek regulāri tīrīta.

• Laiku pa laikam jātīra ventilācijas spraugas uz motora korpusa.

• Pēc 100 darba stundām pārbaudiet ogles slotiņas.

• Pēc 200 darba stundām iepildiet pārvadmehānismā smērvielu. Lai pārbaudītu, vai aizsargizolācija nav bojāta, iekārtai pēc apkopes jāveic tehniskās drošības tests. Šī iemesla dēļ apkopes darbus drīkst veikt tikai profesionālā elektrodarbnīcā. Tīrīšana Ar mīkstu lupatiņu regulāriieteicams, pēc katras ekspluatācijas reizesiztīriet instrumenta korpusu. Regulāri iztīriet putekļus un netīrumus no ventilācijas atverēm. Grūti notīrāmus traipus tīriet ar ziepjūdenī samērcētu mīkstu lupatiņu. Nelietojiet šķīdinātājus, piemēram, benzīnu, spirtu, amonjaka šķīdumu, u.c., jo šie šķīdinātāji var sabojāt plastmasas detaļas. Eļļošana Instruments nav papildus jāieeļļo. Bojājumi Ja rodas kādi bojājumi, piemēram, pēc detaļu nodilšanas, lūdzu, sazinieties ar apkopes centru, kura adrese norādīta garantijas talonā. Šīs rokasgrāmatas aizmugurē redzams izvērsts detaļu saraksts, ko iespējams pasūtīt. Apkārtējā vide Lai novērstu bojājumus pārvadāšanas laikā, ierīci piegādā cietā iepakojuma materiālā, kas galvenokārt sastāv no pārstrādājama materiāla. Tāpēc, lūdzu, izmantojiet pārstrādāšanas iespējas. Bojātaun/vainolietotaelektriskāvai elektroniskāaparatūrajānogādā piemērotāutilizācijascentrā Tikai EK valstīm Neatbrīvojieties no elektriskiem instrumentiem, izmetot tos mājturības atkritumos. Saskaņā ar Eiropas direktīvu 2012/19/EU par elektrisko un elektronisko iekārtu atkritumiem un tās piemērošanu nacionālajās tiesībās, elektriskos instrumentus, kuri vairs nav izmantojami, ir jāsavāc atsevišķi un no tiem jāatbrīvojas videi draudzīgā veidā. Garantija Garantijas nosacījumi ir izklāstīti atsevišķā garantijas kartē, kas pievienota šai rokasgrāmatai.66
