KASUTUSJUHEND PMM1006 Ferm

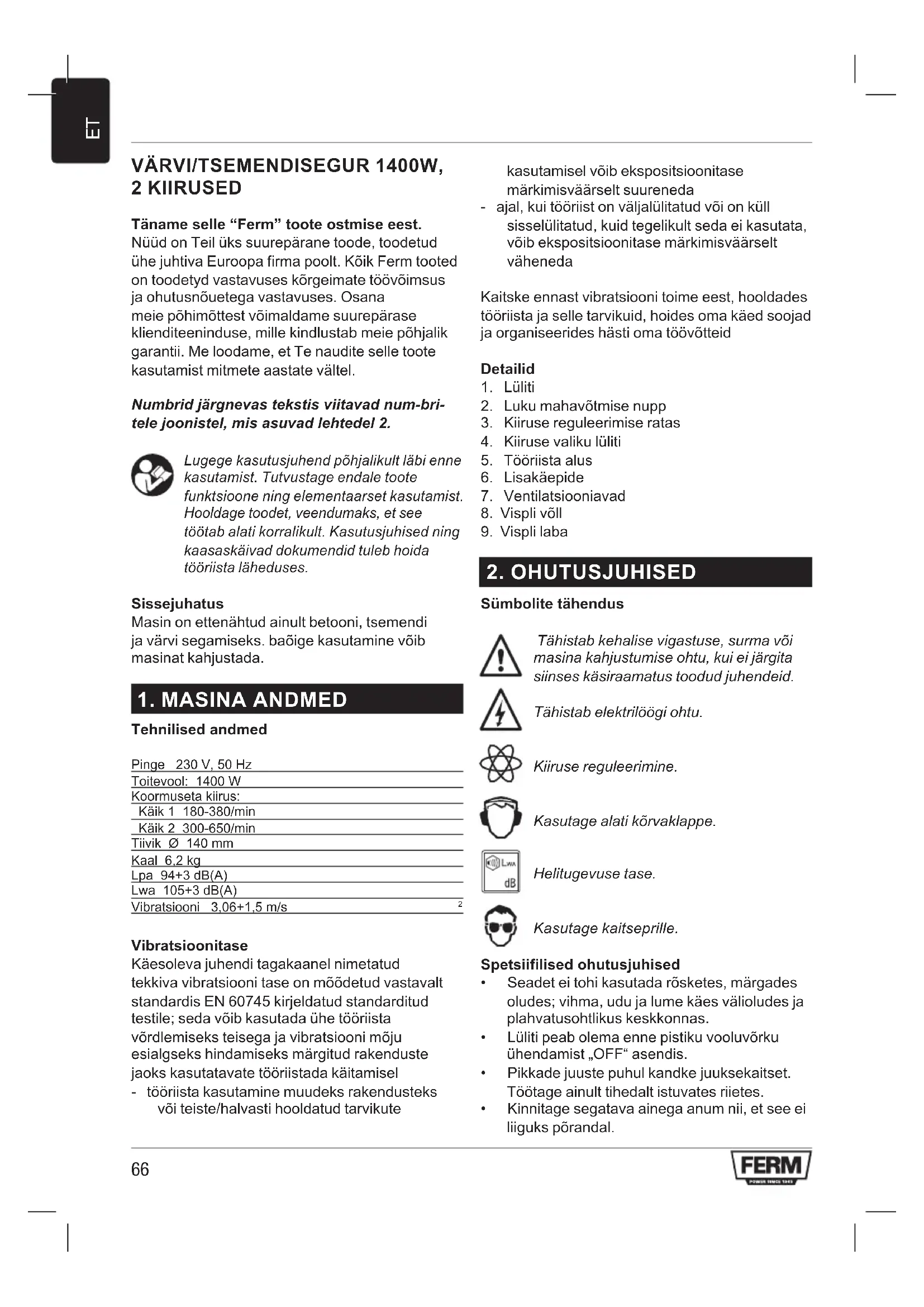

VÄRVI/TSEMENDISEGUR 1400W, 2 KIIRUSED Täname selle “Ferm” toote ostmise eest. Nüüd on Teil üks suurepärane toode, toodetud ühe juhtiva Euroopa firma poolt. Kõik Ferm tooted on toodetyd vastavuses kõrgeimate töövõimsus ja ohutusnõuetega vastavuses. Osana meie põhimõttest võimaldame suurepärase klienditeeninduse, mille kindlustab meie põhjalik garantii. Me loodame, et Te naudite selle toote kasutamist mitmete aastate vältel. Numbrid järgnevas tekstis viitavad num-bri- tele joonistel, mis asuvad lehtedel 2. Lugege kasutusjuhend põhjalikult läbi enne kasutamist. Tutvustage endale toote funktsioone ning elementaarset kasutamist. Hooldage toodet, veendumaks, et see töötab alati korralikult. Kasutusjuhised ning kaasaskäivad dokumendid tuleb hoida tööriista läheduses. Sissejuhatus Masin on ettenähtud ainult betooni, tsemendi ja värvi segamiseks. baõige kasutamine võib masinat kahjustada.

Tehnilised andmed Pinge 230 V, 50 Hz Toitevool: 1400 W Koormuseta kiirus: Käik 1 180-380/min Käik 2 300-650/min Tiivik Ø 140 mm Kaal 6,2 kg Lpa 94+3 dB(A) Lwa 105+3 dB(A) Vibratsiooni 3,06+1,5 m/s

Vibratsioonitase Käesoleva juhendi tagakaanel nimetatud tekkiva vibratsiooni tase on mõõdetud vastavalt standardis EN 60745 kirjeldatud standarditud testile; seda võib kasutada ühe tööriista võrdlemiseks teisega ja vibratsiooni mõju esialgseks hindamiseks märgitud rakenduste jaoks kasutatavate tööriistada käitamisel - tööriista kasutamine muudeks rakendusteks või teiste/halvasti hooldatud tarvikute kasutamisel võib ekspositsioonitase märkimisväärselt suureneda - ajal, kui tööriist on väljalülitatud või on küll sisselülitatud, kuid tegelikult seda ei kasutata, võib ekspositsioonitase märkimisväärselt väheneda Kaitske ennast vibratsiooni toime eest, hooldades tööriista ja selle tarvikuid, hoides oma käed soojad ja organiseerides hästi oma töövõtteid Detailid

2. Luku mahavõtmise nupp

3. Kiiruse reguleerimise ratas

4. Kiiruse valiku lüliti

7. Ventilatsiooniavad

Sümbolite tähendus Tähistab kehalise vigastuse, surma või masina kahjustumise ohtu, kui ei järgita siinses käsiraamatus toodud juhendeid. Tähistab elektrilöögi ohtu. Kiiruse reguleerimine. Kasutage alati kõrvaklappe. Helitugevuse tase. Kasutage kaitseprille. Spetsiifilised ohutusjuhised

• Seadet ei tohi kasutada rõsketes, märgades oludes; vihma, udu ja lume käes välioludes ja plahvatusohtlikus keskkonnas.

• Lüliti peab olema enne pistiku vooluvõrku ühendamist „OFF“ asendis.

• Pikkade juuste puhul kandke juuksekaitset. Töötage ainult tihedalt istuvates riietes.

• Kinnitage segatava ainega anum nii, et see ei liiguks põrandal.67

• Suunake alati seadme painduv osa taha poole. Painduvale osale ei tohi rakenduda pingutussurve ja see ei tohi asuda teravatel nurkadel või liikuda üle nende.

• Kasutage lisakäepidet.

• Arvestage käivitumisel võimaliku nõksatusega.

• Kandke kõrva- ja silmakaitseid. Lülitage masin koheselt välja juhul, kui:

• Vigane elektripistik, elektriliin või elektriliini vigastus;

• Säde süsinikharjastes või tulering kommutaatoris;

• Tossu või vingu eraldumine põlenud isolatsioonist. Elektriohutus Kasutades elektriseadmeid, järgi alati kohalikke kehtivaid nõudeid tuleohu, elektrilöögi ja traumade vältimiseks. Peale selle loe läbi need nõuded ja juhiseid, mis on kirjas eraldi ohutusinfo leheküljel. Hoia juhiseid hoolikalt! Kontrolli alati, kas elektrivõrgu parameetrid seadme ühendamise kohas langevad kokku seadme parameetritega andmete plaadikesel. Klass II masin– Topeltisolatsioon– Pole vaja kasutada ühtki maandatud pistikut. Kaablite või kontaktpistikute vahetamine Pärast kaablite või kontaktpistikute vahetamist tuleb vanad kaablid ja kontaktpistikud viivitamatult utiliseerida. Eraldioleva kaabli ühendamine elektrivõrku on ohtlik. Kaablite pikenduste kasutamine Tuleb kasutada ainult sertifitseeritud kaablite pikendajaid, mille parameetrid sobivad seadme võimsusega. Soonte diameeter peab olema vähemalt 1,5 mm

Kui kaabli pikendus on keritud rullile, peab see olema täielikult lahti keritud.

1. Kruvige vispli võll (9A) vispli labale (9B)

2. Pingutage mõlemad osad kindlalt

Vispli väljavahetus Joonis A Enne kokkupanekut lülitage alati masin välja ja eemaldage toitepistik voolupesast. Kasutage ainult vispleid, mis on kooskõlas täpsustatud diameetriga. Kasutage alati sellist visplit, mis sobib mikserdatava/segatava materjali jaoks. Sobimatu mikseri varda kasutamine põhjustab masinale ja teile üleliigset ülekoormust. Vispli paigaldamine

1. Kruvige kokkupandud vispel

tööriistahoidikusse (5), keerates päripäeva nii palju kui võimalik.

2. Pingutage vispel tööriistahoidikus, kasutades

kaasa antud mutrivõtit. Selle tegemiseks hoidke tööriistahoidikut (5) ühe kaasa antud mutrivõtmega ja kasutage teist mutrivõtit kokkupandud vispli pingutamiseks. Vispli eemaldamine

1. Vabastage kokkupandud vispel, kasutades

kaasa antud mutrivõtmeid. Selle tegemiseks hoidke tööriistahoidikut (5) ühe kaasa antud mutrivõtmega ja kasutage teist mutrivõtit kokkupandud vispli vabastamiseks.

2. Kruvige vispel tööriistahoidiku (5) küljest ära,

keerates vastupäeva.

Ebaõige kasutamine võib masinat kahjustada. Järgige seetõttu järgmisi juhiseid:

• kasutage ainult kuni lubatud läbimõõduga tiivikut;

• koormake seadet sel määral, et kiirus ei langeks märgatavalt või et see ei peatuks. Kontrollige, et seadme passis toodud andmed vastaksid tegelikule elektrisüsteemi pingele. 230 V pingele ettenähtud tööriista tohib lülitada 220 V/240 V elektrisüsteemi. ON/OFF lüliti

• Seadme sisselülitamiseks vajutage ja hoidke all on/off lülitit (1).

• Kui vabastate on/off lüliti, lülitub seade välja. Lüliti lukustusmehhanism Te saate on/off lüliti lukustada, vajutades on/ off lülitit (1) ja seejärel nuppu (2). Lüliti luku saab vabastada lühidalt on/off lülitile vajutades.68

JUHTSEADE Käivitamine toidet piirates Elektrooniliselt juhitav sujuv käivitus hoolitseb selle eest, et masin käivituks ilma nõksatuseta. Sedasi hoitakse ära vedelike pritsimine masina käivitamise ajal. Masina käivitamise vähendatud toite tulemusel on 16 A kaitse piisav. Tühikäigu kiiruse vähendamine Elektrooniline juhtmehhanism vähendab masina tühikäigu kiirust, mis omakorda vähendab müra ning mootori ja ülekandemehhanismi kulumist. Kiiruse eelvalimine Kiiruse juhtseadme (3) abil saab kiirust pidevalt eelseadistada: vajalik kiirus sõltub segatava materjali tüübist. Soovitatav on see välja selgitada praktiliste kogemuste põhjal. Kiiruse valimine Kiiruse valimise lüliti (4) abil saab eelnevalt valida kahte rpm taset: Käik 1 180-380 pööret/min Käik 2 300-650 pööret/min Vajalik kiirus sõltub segatava materjali tüübist ja seda soovitatakse välja selgitada praktilise töö käigus. Konstantsuse elektroonika Konstantsuse elektroonika hoiab kiirust tühikäigu ja koormusega töö vahel peaaegu püsivana ja tagab ühtlase materjalide segunemise. Elektrooniline ülekoormuskaitse Kui masin on väga ülekoormatud, kaitseb mootorit kahjustumise eest elektrooniline ülekoormuskaitse. Sellisel juhul mootor seiskub ja käivitub uuesti alles pärast koormuse vähendamist. Temperatuuritundlik ülekoormuskaitse Mootori kaitseks ülekuumenemise eest pideva ülekoormuse korral, lülitab kaitsev elektrooniline süsteem selle välja, kui on saavutatud kriitiline temperatuur. Pärast umbes 3–5 min jahutusperioodi on masin taas kasutusvalmis ja seda tohib jälle koormata. Kui masin on kasutamise käigus soojenenud, reageerib temperatuuritundlik ülekoormuskaitse varem, kui toimub ülekuumenemine.

6. TEENINDUS JA HOOLDUS

Veenduge, et mootori hooldustööde tegemisel oleks pistik vooluvõrgust lahti ühendatud. Masin on ettenähtud töötama pikka aega vähese hooldusega. Pidev hea töö sõltub korralikust masina hooldusest ja regulaarsest puhastamisest.

• Mootorikorpusel olevaid ventilatsiooniavasid tuleb aeg-ajalt puhastada.

• Pärast 100 tundi: kontrollige süsinikharju

• Pärast 200 tundi: uuendage käigukasti õli Puhastamine Puhastage kesta regulaarselt, soovitavalt peale iga kasutuskorda. Hoidke ventilatsiooniavad puhtad tolmust ja mustusest. Eemaldage mustus, mis ei tule hästi maha, pehme riidega mida on niisutatud seebiveega. Ärge kunagi kasutage lahusteid(bensiin, alkohol, amoniaakveed jne). Need võivad kahjustada plastikosi. Rikked Kui peaks mõni viga ilmnema, kontakteeruge hooldusega, garantiikaardil märgitud aadressil. Selle kasutusjuhendi tagant võite leida osade nimekirja, mida on võimalik tellida. Keskkond Et vältida kahjustusi transpordi, on aparaat toimetatud kindlas pakendis, mis enamjaolt koosneb korduvkasutatavast materjalist. Seega palun palun kasutage võimalust korduvkasutada pakendit. Vigased ja/või kasutamiskõlbmatud elektrilised aparaadid tuleb koguda selleks ettenähtud ümbertöötlemiskohtadesse. Euroopa Ühenduse riigid Ärge visake elektritööriistu olmeprügi hulka. Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EU elektri- ja elektroonika- seadmete jäätmete kohta ning vastavalt seda direktiivi rakendavatele riiklikele õigusaktidele tuleb kasutuskõlbmatud elektritööriistad koguda teistest jäätmetest eraldi ning kõrvaldada kasutusest keskkonnasõbralikul viisil.69
