PMM1006 - Sementblander Ferm - Gratis bruksanvisning og manual

Produkttype	Sement-/malingsmikser
Merke	Ferm
Modell	PMM1006
Mikserens diameter	140 mm
Vekt	6,2 kg
Effekt	1400 W
Hastigheter	2 områder: 180-380 o/min (1.) og 300-650 o/min (2.)
Hastighetsjustering	Kontinuerlig forvalgsknott
Motortype	Motor med dobbel isolasjon (klasse II)
Pisk	I to deler (skaft og blad), skrudd på verktøyholderen
Ekstra håndtak	Ja, inkludert
Lydtrykknivå (Lpa)	94 ± 3 dB(A)
Lydeffektnivå (Lwa)	105 ± 3 dB(A)
Vibrasjonsverdi	3,06 ± 1,5 m/s²
Elektroniske funksjoner	Mykstart, tomgangsreduksjon, konstantregulering, elektronisk og termisk overbelastningsbeskyttelse
Vedlikehold	Regelmessig rengjøring av ventilasjonsåpninger; kontroll av kullbørster etter 100 t; fornyelse av fett etter 200 t
Medfølgende tilbehør	To nøkler for montering av pisken
Garanti	Se medfølgende garantikort
Tiltenkt bruk	Blanding av betong, sement eller maling
Sikkerhet	Bryter med lås, beskyttelse mot utilsiktet start, elektriske og mekaniske sikkerhetsinstruksjoner

Ofte stilte spørsmål - PMM1006 Ferm

Hvordan montere pisken på Ferm PMM1006-mikseren?

Skru piskens skaft (9A) på bladet (9B) og stram de to delene godt. Bruk de medfølgende nøklene til å feste enheten på verktøyholderen ved å dreie med klokken.

Hvilke sikkerhetstiltak må tas før bruk av apparatet?

Bruk vernebriller og hørselsvern. Fest langt hår og bruk tettsittende klær. Sett bryteren på AV før du kobler til apparatet. Ikke bruk apparatet i fuktige eller eksplosjonsutsatte omgivelser.

Hvordan justere hastigheten på Ferm PMM1006-mikseren?

Bruk knott (3) for kontinuerlig forvalg av hastighet. Du kan også veksle mellom to hastighetsområder via bryter (4): 1. hastighet 180-380 o/min, 2. hastighet 300-650 o/min.

Hva gjør jeg hvis motoren stopper under blanding?

Motoren kan stoppe ved ekstrem overbelastning eller overoppheting. La apparatet avkjøles i 3–5 minutter, og start deretter på nytt. Hvis problemet vedvarer, kontroller at du ikke overskrider verktøyets kapasitet.

Hvordan rengjøre Ferm PMM1006-mikseren?

Rengjør huset regelmessig med en myk klut, helst etter hver bruk. Bruk en fuktig klut med såpevann for vanskelig smuss. Bruk aldri løsemidler som bensin eller alkohol. Hold ventilasjonsåpningene rene.

Hvilken type pisk skal brukes med Ferm PMM1006?

Bruk kun en pisk med spesifisert diameter (140 mm) tilpasset materialet som skal blandes. En uegnet pisk kan overbelaste verktøyet og brukeren.

Trenger Ferm PMM1006 jordet stikkontakt?

Nei, apparatet er klasse II med dobbel isolasjon. Det krever ikke jordet stikkontakt.

Hvordan låse bryteren for kontinuerlig bruk?

Trykk først på av/på-bryteren (1), deretter på låseknappen (2). For å låse opp, trykk kort på bryteren.

Hva er effekten til Ferm PMM1006-mikseren?

Effekten er 1400 W, noe som muliggjør effektiv blanding av betong, sement eller maling.

Hvor finner jeg reservedeler til Ferm PMM1006?

Kontakt servicesenteret som er angitt på garantikortet. En detaljert liste over deler som kan bestilles, leveres separat.

BRUKSANVISNING PMM1006 Ferm

Reducering av tomgangsvarvtalet

Les bruksanvisingen nøye før du bruker dette redskapet. Gjør deg fortrolig med dets funksjoner og grunnleggende drift. Reparer redskapet som sik det er instruert om for a forsikre om at det alltid fungerer sik det skal. Bruksanvisingen og den medfolgende dokumentasjonen ma oppbeveeres iærheten av redskapet.

Innledning

Maskinen er bare ment for blanding av belong, sement aller maling. Feil bruk kan skade maskinen.

1. MASKINOPPLYNSINGER

Tekniske spesifikasjoner

Spenning 230V 50Hz

Opptatt effekt 1400 W

Hastighet, ubelastet:

Gir 1 180-380/min

Gir 2 300-650/min

Visp 140 mm

Vekt 6,2 kg

Lpa (lydtrykk) 94+3 dB(A)

Vibrasjoner 3,06+1,5 m/s²

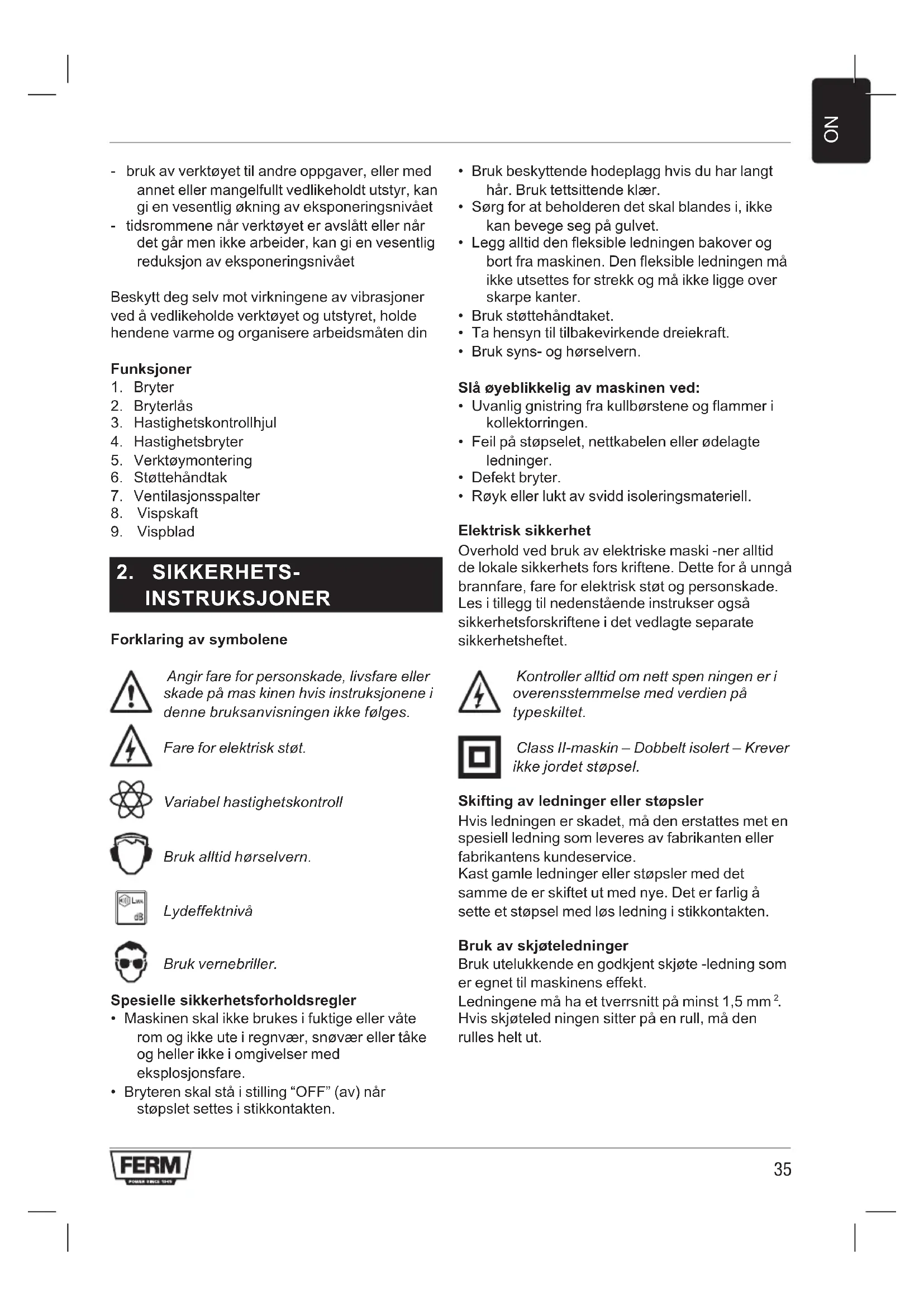

Vibrasjonsniva

Det avgitte vibrasjonsnivaet som er angitt bak i donne braupsanvisningen er blitt malt i samsvar med en standardisert test som er angitt i EN 60745; den kan brukes til a sammenigne et verktoy med et annet, og som et forelopig overslag over ekspondering for vibrasjoner ved bruk av verktoyet til de oppgavene som er nevnt

• bruk av verktøyet til andre oppgaver, eller med annet eller mangelfullt vedlikeholdt utstyr, kangi en vesentlig økning av eksponderingsnivæt
• tidsrommene nár verktøyet er avslätt ellr nár det gär men ikke arbeider, kan gi en vesentlig reduksjon av eksponeringsnivaet

Beskytt deg selv mot virkningene av vibrasjoner ved a vedlikeholde verktyet og utstyret, holde hendene varme og organisere arbeidsmåten din

Funksjoner

1. Bryter
2. Bryterlås
3. Hastighetskontrollhjul
4. Hastighetsbryter
5. Verktøymontering
6. Stottehändtak
7. Ventilasjonsspalter
8. Vispskaft
9. Vispblad

2. SIKKERHETSINSTRUKSJONER

Forklaring av symbolene

Angir fare for personskade, livsfare ell er skade pa mas kinen hvis instruksjonene i donne bra克斯anvisingen ikke folges.

Fare for elektrisk støt.

Variabel hastighetskontroll

Bruk alltid hørselvern.

Lydeffektniva

Bruk vernebriller.

Spesielle sikkerhetsforholdsregler

• Maskinen skal ikke brukes i fuktige eller våte rom og ikke ute i regnveer, snøvær eller take og heller ikke i omgivelsemer eksplosjonsfare.

• Bryteren skal stä i stilling "OFF" (av) nár stopslet settes i stikkontakten.

• Bruk beskytende hodeplagg his v du har langt här. Bruk tettsittende klær.

• Sørg for at beholderen det skal blandes i,/DDke kan bevege seg pa gulvet.
• Legg alltid den fleksible ledningen bakover og bort fra maskinen. Den fleksible ledningen må ikke utsettes for strekk og må ikke ligge over skarpe kanter.
• Bruk støttehandtaket.
• Ta hensyn til tilbakevirkende dreiekraft.
• Bruk syns- og hørselvern.

Slå oyeblikkelig av maskinen ved:

• Uvanlig gnistring fra kullbørstene og flammer i kollektorringen.
• Feil på stöpselet, nettkabelen eller ødelagte ledninger.
  Defekt bryter.
  Røyk eller lukt av svdd isoleringsmateriell.

Elektrisk sikkerhet

Overhold ved bruk av elektriske maski -ner alltid de lokale sikkerhets fors kriftene. Dette for a unnga brannfare, fare for elektrisk stot og personskade. Les i tillegg til nedenstaende instrukser ogsa sikkerhetsforskriftene i det vedlagte separate sikkerhetsheftet.

Bruk utelukkende en godkjent skjøte -ledning som er egnet til maskinens effekt.

Ledningene ma ha et tverrnitt pa minst 1,5 mm2.

Hvis skjeteled ningen sitter pa en rull, ma den mulles helt ut.

3. MONTERING

Montering av to-delt visp Figur A

1. Skru vispskaftet (9A) inn pa vispbladet (9B)
2. Stram godt til de to delene

Skiffe ut visp Figur A

För montering, slå alltid av maskinen og trekk ut stöpselet fra strømnettet.

Bruk kun visper som passer med den angitte diameteren. Bruk alltid en visp som passer for materialet som skal blandes/vispes. Bruk av feil blander kan undog overbelaste bade maskinen og deg selv.

Montering av vispen

1. Skru den monterte vispen inn pa verktoyhoderen (5) med klokken sa langt det gar.
2. Trekk til vispen i verktoyholderen ved hjelp av de medfolgende verktoyene. Hold da verktoyholderen (5) med ett av verktoyene og bruk det andre for a stramme til den monterte vispen.

Ta av vispen

1. Løsne den monterte vispen ved hjelp av de medfolgende verktøyene. Hold da verktøyholderen (5) med ett av verktøyene og bruk det andre for a løsne den monterte vispen.

2. Skru vispen av verktøyholderen (5) i retning mot klokken.

4. BETJENING

Feil bruk kan skade maskinen. Følg derfor disse instruksjonene:

• Bruk et verktøy med riktig diameter.
• Ikke belast maskinen slick at hastigheten reduseres sterkt aller slick at den stopper.

Forsikre deg om angitt verdi på typeskiltet stemmer med den faktiske nettspenningen. Maskiner beregnet for 230 volt kan kobles til 220/240 volt nettspenning.

Pá/av-bryteren

For a sla pa verktoyet trykker du pa og holder innate pa/av-bryteren (1)
- Hvis du slipper bryteren, slas verktoyet av.

Bryterlåsmekanisme

Du kan lase p/a/av-bryteren ved a trykke pa.
p/a/ av-bryteren (1) og deretter pa knappen (2).
Bryterlasen kan frigjores med et kort trykk pa/ av-bryteren.

5. ELEKTRONISK MOTORSTYRING

Startspenningsbegrensning

Den elektronisk styrte mykstarten sørger for at maskinen starter uten rykk. Dette hindrer sprut fra tyntflytende væsker narr maskinen startes. På grunn av maskinens reduserte start spen ning, er det tilstrekkelig med en 16 ampers sikring.

Hastighet, ubelastet

Den elektroniske styringen reduserer havistigheten ved lav belastning. Dette gir mindre stoy og motorog girslitasje.

Med hastighetskontrollen (3) kan hastigheten forhandsinnstilles: riktig hastighet avhenger av typen materiale som skal blandes. Det bør undersøkes med en praktisk test.

Hastighetvalg

To hastighetsomrader kan forhands velges med hastighetbryteren (4):

Gir 1: 180-380 o/min

Gir 2:300-650 o/min

Nodvendig hastiget avhenger av typen materiale som skal blandes.

Det bør undersøkes med en praktisk test.

Konstantelektronikken

Konstantelektronikken holder hastigheten mellom ubelastet og belastet nesten konstant og sikrer jevn blanding av materialet.

Elektronisk overbelastningsvern

Hvis maskinen overbelastes veldig mye, vil et elektronisk overbelastningsvern beskytte motoren mot skade. I slide tilfeller stoppes motoren og starter bare på nyttningar reduseres.

Temperaturavhengig overbelastningsvern

For a beskytte motoren mot overoppheting ved stor og vedvarende belastning, slas den av av det elektroniske vernet när kritisk temperatur nas.

Etter avkjøling i omtrent 3-5 minutter, er maskinen klar til bruk igjen og kan belastes fullt.

När maskinen blir varm under bruk, reagerer det temperaturavhengige overbelastningsvernet raskere.

Sorg for at maskinen er spenningslo nardet skal utfores vedlikeholdsarbeid pa de mekaniske delene.

Disse maskinene er produsert for a kunne fungere problelost med minimalt vedlikehold over lengretid. Hvis du rengjor maskinen regelmessig og ivaretar den etter forskriftene, vil den vare longer.

• Ventilasjonsspaltene på motorhuset magrengjores fra tid til annihil.
• Etter 100 timer: undersøk kullbørstene
• Etter 200 timer: skift fett i girboksen

Rengjoring

Rengjør maskinens ytterside regelmessig med en myk fille - helst hver gang den er brukt. Hold ventilasjonsåpningene frie for støv og skitt. Hvis det er vanskelig Å fjerne skitt, kan man bruke en myk fille som er fuktet med sapevann. Bruk aldri løsemidler som bensin, alcohol, ammoniakkvann, etc. Disse løsemidlene kan ødelegge plastdelene.

Feil

Hvis det oppstar feil som ffolge av for eksempel utslitte deler, skal du kontakte serviceadressen paga garantikortet. Innesluttet hver for seg finner du en splittegning som viser deler som kan bestilles.

Miljo

For aforhindre transportskader leveres maskinen med solid emballasje. Emballasjen bestar for det meste av gjenvinnbart materiale. Lever derfor emballasjen til gjenvinning.

Defekte og/eller kasserte elektriske eller elektroniske apparater ma avhendes ved egnete returpunkter.

Gjelder kun i EU-landene.

Elektriske verktøy pågressive kastes sammen med husholdningsavfall. I henhold til EU-direktiv 2012/19/EU for elektrisk og elektronisk avfall, samt implementering av direktivet i nasjonal lovgivning, skal elektriske verktøy som ikke longer

kan brukes kastes separat og pa en miljøvennlig mate.

Garanti

Garantibetingelsene gjengis på det vedlagte, separate garantikortet.

MALINGS-/CEMENTBLANDER 1400W,2 HASTIGHEDER

Tekniske specificationer

Spending 230 V, 50Hz

Strmudgang 1400 W

Toerental

Gear 1 180-380/min

Gear 2 300-650/min

Pisk 140 mm

Vaegt 6,2 kg

Lpa (lydtryk) 94+3 dB(A)

Lwa (stojniveau) 105+3 dB(A)

Indikerer fare for elektrisk stod

Du kan lase on/off knappen ved at trykke pa on/ off knappen (1) og herefter knap (2). Kontaktlasen kan frigore ved kort at trykke pa on/off knappen.

5. ELEKTRONISK MOTORKONTROL

Disse maskiner er fremstillet til at fungere problemfrit i lang tid og med minimal vedligeholdelse.
