PMM1006 - Betoniera Ferm - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Miscelatore di cemento / vernice
Marca	Ferm
Modello	PMM1006
Diametro del miscelatore	140 mm
Peso	6,2 kg
Potenza	1400 W
Velocità	2 gamme: 180-380 giri/min (1a) e 300-650 giri/min (2a)
Regolazione della velocità	Manopola di preselezione continua
Tipo di motore	Motore a doppio isolamento (classe II)
Frusta	In due parti (asta e pala), avvitata sul supporto
Maniglia supplementare	Sì, inclusa
Livello di pressione sonora (Lpa)	94 ± 3 dB(A)
Livello di potenza sonora (Lwa)	105 ± 3 dB(A)
Valore di vibrazione	3,06 ± 1,5 m/s²
Funzioni elettroniche	Avvio morbido, riduzione del regime a vuoto, regolazione di costanza, protezione antisovraccarico elettronico e termica
Manutenzione	Pulizia regolare delle feritoie di ventilazione; controllo delle spazzole dopo 100 h; rinnovo del grasso dopo 200 h
Accessori forniti	Due chiavi per il montaggio della frusta
Garanzia	Vedere la scheda di garanzia fornita
Uso previsto	Miscelazione di calcestruzzo, cemento o vernice
Sicurezza	Interruttore con blocco, protezione antiavviamento accidentale, istruzioni di sicurezza elettrica e meccanica

Domande frequenti - PMM1006 Ferm

Come assemblare la frusta del miscelatore Ferm PMM1006?

Avvitare l'asta della frusta (9A) sulla pala (9B) e serrare saldamente le due parti. Utilizzare le chiavi fornite per fissare l'assemblaggio sul supporto ruotando in senso orario.

Quali precauzioni di sicurezza prendere prima di utilizzare l'apparecchio?

Indossare occhiali protettivi e protezioni per l'udito. Legare i capelli lunghi e indossare abiti aderenti. Posizionare l'interruttore su OFF prima di collegare l'apparecchio. Non utilizzare l'apparecchio in un ambiente umido o a rischio di esplosione.

Come regolare la velocità del miscelatore Ferm PMM1006?

Utilizzare la manopola (3) per preselezionare la velocità in modo continuo. È anche possibile passare tra due gamme di velocità tramite l'interruttore (4): 1a velocità 180-380 giri/min, 2a velocità 300-650 giri/min.

Cosa fare se il motore si ferma durante la miscelazione?

Il motore può fermarsi in caso di sovraccarico estremo o surriscaldamento. Lasciare raffreddare l'apparecchio per 3-5 minuti, quindi riavviare. Se il problema persiste, verificare di non superare la capacità dell'utensile.

Come pulire il miscelatore Ferm PMM1006?

Pulire regolarmente il carter con un panno morbido, preferibilmente dopo ogni utilizzo. Utilizzare un panno umido con acqua saponata per lo sporco ostinato. Non utilizzare mai solventi come benzina o alcol. Mantenere pulite le griglie di aerazione.

Quale tipo di frusta utilizzare con il Ferm PMM1006?

Utilizzare solo una frusta del diametro specificato (140 mm) adatta al materiale da miscelare. Una frusta non adatta può sovraccaricare l'utensile e l'utente.

Il Ferm PMM1006 necessita di una presa di terra?

No, l'apparecchio è di classe II con doppio isolamento. Non necessita di una presa con messa a terra.

Come bloccare l'interruttore per un uso continuo?

Premere prima l'interruttore di accensione/spegnimento (1), quindi il pulsante di blocco (2). Per sbloccare, premere brevemente l'interruttore.

Qual è la potenza del miscelatore Ferm PMM1006?

La potenza è di 1400 W, che consente una miscelazione efficace di calcestruzzo, cemento o vernice.

Dove trovare ricambi per il Ferm PMM1006?

Contattare il centro di assistenza indicato sulla scheda di garanzia. Un elenco dettagliato dei pezzi ordinabili viene fornito separatamente.

MANUALE UTENTE PMM1006 Ferm

Grazie per aver acquistato quello prodotto Ferm. Facendo ciò ora possedete un prodotto eccellenente, consegnato da uno dei fornitori principali d'Europa. Tutti i prodotti offerti a voi da Ferm sono fabbricati secondo i più elevati standard di prestazioni e sicurezza. Come parte della nostra filosofia, forniamoanche un ottimo servizio clienti, supportato alla notre garanzia comprensiva. Ci auguriamo che vi godrete l'uso di quello prodotto per molti anni a venire.

I numero contenuti nel testo sottostante si riferiscono alle illustrazioni a pagina 2

Leggere attendamente le istruzioni per l'uso prima di usare quello disposativo. Prendete familiarità con le sue funzioni e funzionamento di base. Eseguite la manutenzione del disposativo secondo le istruzioni per assicurare che funzioni sempre correttamente. Le istruzioni per l'uso e la documentazione di occupagimento devono essere tenute vicino al disposativo.

Introduzione

L'apparecchio è destinato esclusiva mente all'imposto del cemento e del calcestruzzo o alla miscelazione della vernice. Un uso improprio cui danneggiare l'apparecchio.

1. DATI DELL'APPARECCHIO

Specifiche tecniche

Tensione 230V 50 Hz

Potenza d'ingresso 1400 W

Velocità a vuoto:

Marcia1180-380/min

Marcia 2 300-650/min

0 Frusta 140 mm

Peso 6,2 kg

Lpa (pressione sonora) 94 + 3dB(A)

Lwa (potenza sonora) 105 + 3dB(A)

Valore di vibratione 3,06 + 1,5m / s

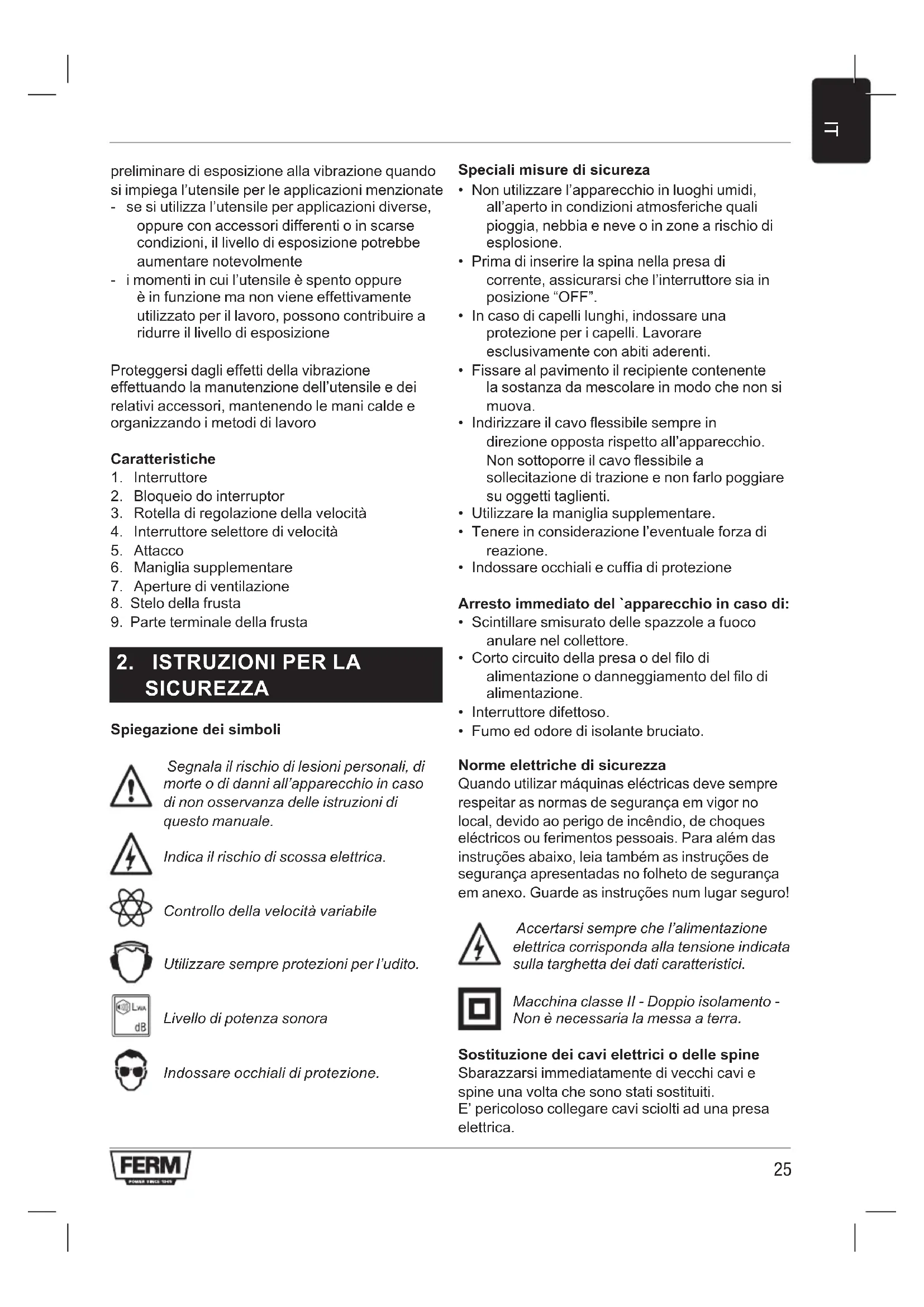

Livello delle vibrazioni

Il livello di emissione delle vibrazioni indicate sul retro di quello manuale di istruzioni è stato misurato in conformità a un test standardizzato stabilito alla norma EN 60745; quello valore cui essere utilizzato perMETTERA confronto un l'utensile con un'alto o come valutazione

preliminare di esposizione alla vibrazione quando si impiega l'utensile per le applicazioni menzionate

• se si utilizes l'utensile per applicazioni diverse, oppure con accessori differenti o in scarse condizioni, il livllo di esposizione potrebbe aumentoe notevolmente
• i momenti in cui l'utensile è spento oppure è in funzione ma non viene effettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione

Proteggersi dagli effetti della vibrazione effettuando la manutenzione dell'utensile e dei relativi accessori, mantenendo le mani calde e organizzato i metodi di lavoro

Caratteristica

1. Interrufttore
2. Bloqueio do interruptor
3. Rotella di regolazione della velocità
4. Interruttore selettore di velocità
5. Attacco
6. Maniglia supplementare
7. Aperture di ventilazione
8. Stelo della frusta
9. Parte terminale della frusta

2. ISTRUZIONI PER LA SICUREZZA

Spiegazionedeisimboli

Segnala il rischio di lesioni personali, di morte o di danni all'apparecchio in caso di non osservanza delle istruzioni di questo manuale.

Indica il rischio di scossa elettrica.

Controllo della velocità variabile

Utilizzare sempre protezioni per l'udito.

Livello di potenza sonora

Indossare occhiali di protezione.

Speciali misure di sicureza

• Non utilizzato l'apparecchio in luoghi umidi, all'aperto in condizioni atmosferiche quali pioggia, nebbia e neve o in zone a rischio di esplsozione.
• Prima di inseire la spina nella presa di corrente, assicurarsi che l'interruttore sia in posizione "OFF".
• In caso di capelli lunghi, indossare una protezione per i capelli. Lavorare esclusivamente con abiti aderenti.
• Fissare al pavimento il recipiente contentente la sostanza da mescolare in modo che non si muova.
• Indirizzare il cavo flessibile sempre in direzione opposa rispetto all'apparecchio. Non sottoporre il cavo flessibile a sollecitatione di trazione e non farlo pogiare su oggetti taglienti.
  Utilizzare la maniglia supplementare.
• Tenere in considerazione l'eventuale forza direzza.
• Indossare occhiali e cuffia di protezione

Arresto immediato del`apparecchio in caso di:

• Scintillare smisurato delle spazzole a fuoco anulare nel collettore.
• Corto circuito della presa o del filo di alimentazione o danneggiamento del filo di alimentazione.
• Interruttore difettoso.
  Fumo ed odore di isolante bruciato.

Norme elettriche di sicurezza

Accertarsi sempre che l'alimentazione elettrica corrisponda alla tensione individata sulla targhetto dei dati caratteristici.

Macchina classe II - Doppio isolamento - Non è necessaria la messa a terra.

Sostituzione dei cavi elettrici o delle spine

Sbarazzarsi immediatamente di vecchi cavi e spine una volta che sono stati sostituiti. E' pericoloso collegare cavi sciolti ad una presa elettrica.

Uso di prolonghe

Utilizzare sostanto prolonghe approuvate ed idonee alla potenza della macchina. I nuclei devono aver una sezione minima di 1,5mm^2 .Se la prolonga arrotolata su di una bobina, occorre srotolarla completeness.

3. MONTAGGIO

Assemblaggio della frusta suddivisa in due parte Fig. A

1. Avvitare lo stelo della frusta (9A) sulla parte terminale della frusta (9B)
2. Stringere saldamente entrambé le parti

Sostituzione della frusta

Fig. A

Prima del montaggio spegnere sempre l'eeltroutensile e staccare la spina alla presa di corrente.

Utilizzato solo fruste conformi al diametro specificato. Usare sempre una frusta adatta per gli ingredienti da mischiare/girare. L'uso di una barra del mixer non idonea può sovraccaricare la macchina e affaticare l'utilizzatore inutilmente.

Fissaggio della frusta

1. Avvitare la frusta assemblata nel portautensili (5) ruotandola il più possibile in senso orario.
2. Stringere la frusta nel portautensili utilizzando le chiavi in dotazione. Per eseguire esta operazione tenere fermo il portautensili (5) con una delle chiavi eutilizzare la seconda chiave per serrare la frusta assemblata.

Rimozione della frusta

1. Allentare la frusta assemblata con le chiavi in dotazione. Per eseguire esta operazione tenere fermo il portautensili (5) con una delle chiavi e utilizzato la seconda chiave per allentare la frusta assemblata.

2. Svitare la frusta dal portautensili (5) ruotandola in senso antiorario.

4. USO

Un uso improprio può danneggiare l'apparecchio. Osservare quando le seguenti istruzioni:

• Utilizzare uno strumento conforme al diametro specificato.
• Sottoporre l'apparecchio ad un carico tale che la velocità non cali in modo considerevole o in modo che lo strumento non si blocchi.

Verificare che i dati riportati sulla targhetta corrispondano alla tensione di rete. Un apparecchio什么意思 a punto per una tensione di 230 V cui essere utilizzato su una rete di 220 V/240 V.

L'interrottore di accensione

• Per accendere l'apparecchio, tenere premuto l'interruttore di accensione (on/off) (1).
• Se l'interruttore di accensione (on/off) viene rilasciato, l'apparecchio viene spento.

Meccanismo di bloccaggio dell'interruttore

• É possible bloccare l'interruttore di accensione premendo l'interruttore on/off (1) e quando il pulsante (2). É possible sbloccare il blocco dell'interruttore premendo brevamente l'interruttore di accensione.

5. CONTROLLO ELETTRONICO DEL MOTORE

Limitazione della corrente iniziale

L'avvio graduale controllato elettronicamente consente di avviare l'apparecchio senza strappi. In tal modo è possibile evitare lo schizzo dei materiali liquidi al momento dell'accensione dell'apparecchio. A causa dei requisiti di corrente iniziale ridotta dell'appa recchio, è sufficiente un fusabile da 16 A.

Riduzione della velocità a vuoto

Il controllo elettronico consente di ridurre la velocità a vuoto dell'apparecchio e di conseguenza di diminuire il livello di rumore e l'usura del motore e degli ingranaggi.

Preselezione della velocità

Tramite il controllo della velocità (3) è possi bile preselezionare la velocità in qualsiasi momento: la velocità necessaria dipende dal tipo di materiale da mescolare. É consigliabile determinare la velocità corretta effettuantando delle prove.

Selezione della velocità

E possible selezionare due intervalli di giri/min per mezzo dell'interruttore selettore di velocità (4):

Marcia 1 180-380 giri/min

Marcia 2 300-650 giri/min

La velocità adatta dipende dal tipo di materiale da mascolare ed è consigliabile verificarla effettuantando delle prove.

Dispositivo elettronico di uniformazione della velocità

Il dispositorio elettronico di uniformazione della velocità consente di mantenere quasi costante la velocità in condizioni di presenza o assenza di materiale, assicurando una miscelazione uniforme dei materiali.

Dispositivo elettronico anti-sovraccarico

In caso di notevole sovraccarico dell'apparecchio, un dispositorio elettronico di protezione contro il sovraccarico protegge il motore da eventuali danni.

In tal caso, il motore si blocca e riparte unicamente après la riduzione della pressione di alimentazione.

Protezione contro il sovraccarico termico

Per proteggere il motore dal surriscaldamento in presenza di un carico elevato permanente, l'apparecchio viene spento dalsysteme elettronico di protezione non appena viene raggiunta una temperatura critica.

In seguito ad un periodo di raffreddamento di circa 3-5 minuti, l'apparecchio è nuovamente pronto per l'uso e più essere sottoposto nuovamente al massimo carico.

Quando I'apparecchio si riscalda durante l'uso, il dispositorio di protezione contro il sovraccarico termico agisce prima di consiguenza.

6. SERVIZIO E MANUTENZIONE

Assicurarsi che la macchina non sia in funzione nelle si effettuano operazioni di manutenzione sul motore.

Questi apparecchi sono progettati per funzionare per lungo tempo alla problemi e con una manutenzione minima. Pulendo regolarmente e trattando in modo appropriato il trapano avvitatore, se ne prolonga la durata.

• Le aperture di ventilazione situate sul corpo del motore vanno pulite regolarmente.
• Dopo 100 ore: controllare le spazzole di carbone
• Dopo 200 ore: sostuire il grasso nella scatola degli ingranaggi

Pulizia

Pulire regolarmente la carcassa della macchina con un panno morbido, preferi -bilmente dopo agli uso. Mantenere le fissure di ventilazione

libere da polvere e sporcizia. Se la sporcizia non si toglie, usare un panno morbido imbevuto di acqua saponata. Non usare mai solventi come petrollio, alcohol, ammoniaca, ecc. Questi solventi possono danneggiare le parti in plastica.

Riparazonie commercianti

Per evitare che il trapano avvitatore si danneggi durante il trasporto, l'apparecchio viene fornito in una solida confezione composta per lo più di materiale riciclabile. Smaltire quando la confezione in modo da renderne possibile il riciclaggio.

Strumenti elettrici e/o elettronici difettosi o usurati devono essere smaltiti in appropriate aree di riciclaggio.

Soltanto per paesi CE.

Non smaltire gli elettroutensili nei contentitori per rifiuti domestici. Ai sensi della Direttiva 2012/19/EU del Parlamento europeo in materia di Rifiuti da apparecchiature elettriche ed elettroniche e della relativa attuazione nell'ambito della legislazione nazionale, gli elettroutensili inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecocompatibile.

Garanzia

Le condizioni della garanzia si sono trovare su una sched di garanzia allegata separamente.
