PMM1006 - Cementblandare Ferm - Gratis bruksanvisning och manual

Produkttyp	Cement-/färgblandare
Varumärke	Ferm
Modell	PMM1006
Blandarens diameter	140 mm
Vikt	6,2 kg
Effekt	1400 W
Hastigheter	2 områden: 180-380 varv/min (1:a) och 300-650 varv/min (2:a)
Hastighetsinställning	Kontinuerlig förvalsratt
Motortyp	Motor med dubbel isolering (klass II)
Vispar	I två delar (skaft och blad), skruvad på verktygshållare
Extra handtag	Ja, medföljer
Ljudtrycksnivå (Lpa)	94 ± 3 dB(A)
Ljudeffektnivå (Lwa)	105 ± 3 dB(A)
Vibrationsvärde	3,06 ± 1,5 m/s²
Elektroniska funktioner	Mjukstart, tomgångsreducering, konstantreglering, elektroniskt och termiskt överlastskydd
Underhåll	Regelbunden rengöring av ventilationsgallren; kontroll av kolborstar efter 100 timmar; smörjningsbyte efter 200 timmar
Medföljande tillbehör	Två nycklar för montering av vispen
Garanti	Se medföljande garantikort
Avsedd användning	Blandning av betong, cement eller färg
Säkerhet	Strömbrytare med spärr, skydd mot oavsiktlig start, elektriska och mekaniska säkerhetsanvisningar

Vanliga frågor - PMM1006 Ferm

Hur monterar jag vispen på Ferm PMM1006-blandaren?

Skruva fast vismskaftet (9A) på vispbladet (9B) och dra åt båda delarna ordentligt. Använd medföljande nycklar för att fästa enheten på verktygshållaren genom att vrida medurs.

Vilka säkerhetsåtgärder bör jag vidta innan jag använder apparaten?

Bär skyddsglasögon och hörselkåpor. Bind upp långt hår och bär åtsittande kläder. Ställ strömbrytaren på OFF innan du ansluter apparaten. Använd inte apparaten i fuktig eller explosionsrisk miljö.

Hur ställer jag in hastigheten på Ferm PMM1006-blandaren?

Använd ratten (3) för att kontinuerligt förvälja hastighet. Du kan också växla mellan två hastighetsområden med omkopplaren (4): 1:a hastigheten 180-380 varv/min, 2:a hastigheten 300-650 varv/min.

Vad gör jag om motorn stannar under blandning?

Motorn kan stanna vid extrem överbelastning eller överhettning. Låt apparaten svalna i 3-5 minuter och starta sedan igen. Om problemet kvarstår, kontrollera att du inte överskrider verktygets kapacitet.

Hur rengör jag Ferm PMM1006-blandaren?

Rengör höljet regelbundet med en mjuk trasa, helst efter varje användning. Använd en fuktig trasa med såpvatten för envis smuts. Använd aldrig lösningsmedel som bensin eller alkohol. Håll ventilationsgallren rena.

Vilken typ av visp ska jag använda med Ferm PMM1006?

Använd endast en visp med angiven diameter (140 mm) som är lämplig för materialet som ska blandas. En olämplig visp kan överbelasta verktyget och användaren.

Kräver Ferm PMM1006 ett jordat uttag?

Nej, apparaten är av klass II med dubbel isolering. Den kräver inget jordat uttag.

Hur låser jag strömbrytaren för kontinuerlig användning?

Tryck först på strömbrytaren på/av (1), tryck sedan på låsknappen (2). För att låsa upp, tryck snabbt på strömbrytaren igen.

Vad är effekten på Ferm PMM1006-blandaren?

Effekten är 1400 W, vilket möjliggör effektiv blandning av betong, cement eller färg.

Var hittar jag reservdelar till Ferm PMM1006?

Kontakta servicecentret som anges på garantikortet. En detaljerad lista över delar som kan beställas medföljer separat.

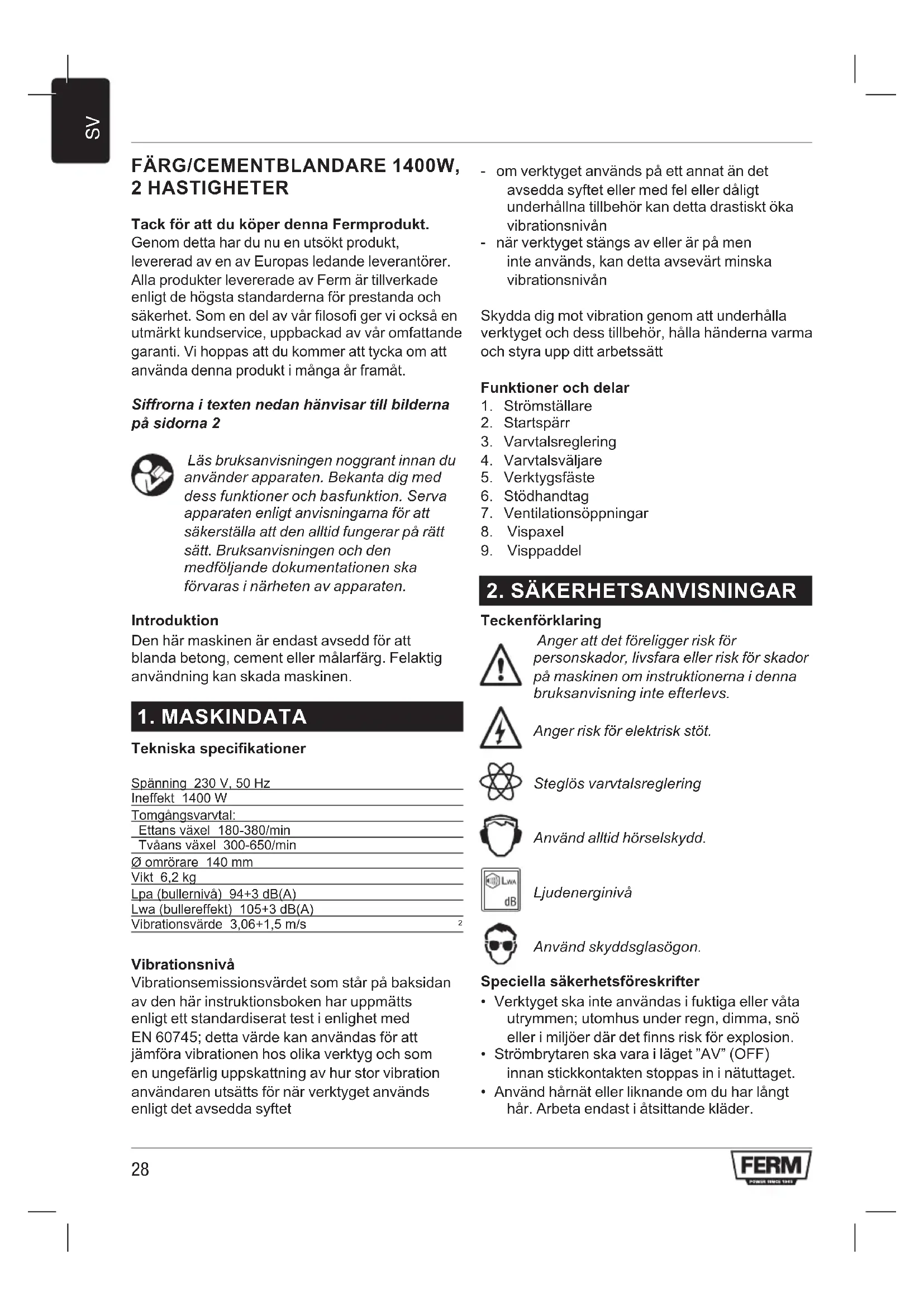

BRUKSANVISNING PMM1006 Ferm

Tack for att du köper denna Fermprodukt.

Genom detta har du nu en utsokt produkt, levererad av en av Europas ledande leverantörer. Allaprodukter levererade av Ferm ar tillverkade enligt de hogsta standarderna for prestanda och sakerhet. Som en del av var filosofi ger vi ocksa en utmärkt kundservice, upbackad av var omfattande garanti. Vi hoppas att du kommt att tycka om att anvandaenna produit i manga ar framat.

Siffrorna i texten nedan hänvisar till bilderna på sidorna 2

Läs braksanvisingen noggrant innan du använder apparaten. Bekanta dig med dess funktioner och basfunktion. Serva apparaten enligt anvisingarna for att sakerställa att den alltid fungerar på rätt satt. Bruksanvisingen och den medfoljande dokumentationen skaförvaras i narheten av apparaten.

Introduktion

Den har maskinen ar endast avsedd for att blanda betong, cement aller malarfarg. Felaktig anvandning kan skada maskinen.

1. MASKINDATA

Tekniska specificationer

Spanning 230 V, 50 Hz

Ineffect 1400 W

Tomgangsvarval:

Ettans vaxel 180-380/min

Vibrationsvärde 3,06+1,5 m/s

Vibrationsniva

Vibrationsemissionsvärdet som står på baksidan av den här instruktsboken har uppmätts enlicht att standardiserat test i enlighet med EN 60745; detta varde kan användas for att jäm Föra vibrationen hos olika verktyg och som en ungefährig uppskattning av hur stor vibration användaren utsätts for nar verktyget används enlicht det avsedda syfitet

• om verktyget används på att annat ¬n det avsedda syfitet erer med fel erler)dålgt underhällna tillbehör kan detta drastiskt öka vibrationsnivān
• när verktyget stängs av eller ar på men inte används, kan detta avsevärt minskavibrationsnivån

Skydda dig mot vibration genom att underhalla verktyget och dess tillbehör, hälla händerna varma och styra upp ditt arbetssätt

Funktioner och delar

1. Strömställare
2. Startsparr
3. Varvitalsreglering
4. Varvtsvaljare
5. Verktygsfaste
6. Stödhandtag
7. Ventilationsöppninger
8. Vispoxel
9. Visppaddel

2. SÄKERHETSANVISNINGAR

Teckenförklaring

Anger att det foreligger risk for personskador, livsfara alleriskfor skador pa maskinen om instruktionerna ienna bruksanvisining inte afterlevs.

Anger risk for elektrisk stöt.

Steglös varvtalsreglering

Använd alltid hörskénydd.

Ljudenerginivä

Använd skyddsglasogon.

Speciella sakerhetsforeskrifter

• Verktyget ske inte användas i fuktiga eller vata utrymmen; utomhus under regn, dimma, snö erler i miljöer)där det finns risk for explosion.
• Strömbrytaren skara vari i laget "AV" (OFF) innan stickkontakten stoppas in i natuttaget.

• Använd harnät aller liknande om du har langt här. Arbeta endast i ätsittende kläder.

• Se till att karlet med innehallet som skablandas inte kan rora sig.

• Häll alltid natsladden bakom verktyget. Natsladden fär inte utsattas for dragpakänning och ska inte ligga på erler dras over skarpa kanter.
• Använd stödhandaget.
• Ta hansiyn till eventuelt vridmoment.
• Använd ögon- och hörsksydd.

Stann na omedelbart maskinen nar:

• Kollektorns borstar och kransar uppvisar onormal gnistbildning.
• Elkabel aller kontaktter uppvisar nàgon som helst defekt, tex skadad isolering.
• Strömbrytaren inte fungerar som den ska.
  Rokig ell er alig lukt indikerar brand isolering.

Elektrisk sakerhet

Vid använding av elektriska maski ner, iaktta alltid de sakerhetsföreskrifter som gäller lokalt i samband med brandfara, fara for elektriska stötar och kroppsskada. Läs Förutom nedanstående instruktioner även igenom bladet med sakerhetsföreskrifter som bifogas separat.

Kontrolera alltid om din natspanning overensstammer med vardet pa typplattan.

Maskin klass II - dubbel isolering, jordad kontakt behövs ej.

Byta ut kablar eller stickkontakter

Om nätkabel skadas, maste den bytas ut mot en speciell nätkabel som finns hos tillverkaren ellertillverkarens kundservice. Slang gamla kablar eller stickkontakter meddetsamma after det att du har bytt ut dem mot nya. Det ar farligt att sticka in stickkontakten av en los sladd i ett uttag.

Vid användning av förlängnings kablar

Använd uteslutande en godkänd förlängnings-kabel som ar lämplig for maskinens effekt.
Ledarna maste ha en diameter på minst 1,5mm^2 .
Om förlängningskabeln sitter på en haspel, rulla dà ut den helt och hallet.

3. MONTERING

Montering av tvådelad visp

Bild A

1. Skruva vispaxeln (9A) pa vispskivan (9B)
2. Dra at bada delarna ordentligt

Byte av visp

Bild A

Stäng alltid av maskinen och ta ut stromkontakten frän stromkällan innan montering.

Använd endast vispar i enlighet med angiven diameter. Använd alltid en visp som passar materialet som sca blandas/roras. Användning av olamplig mixerstav kan onödig overbelasta bade maskinen och dig själv.

Montering av visp

1. Skruva in den monterade vispen i verktygshällaren (5) medurs i sa stor utstrackning som möjligt.
2. Dra at vispen i verktygshallaren med hjalp av de medfoljande nycklarna. For att gora det, hall in verktygshallaren (5) med en av de medfoljande nycklarna, och anvand den andra nyckeln for att dra at den monterade vispen.

Borttagning av vispen

1. Lossa monterad visp med hjälp av de medfoljande nycklarna. För att gora det, häll in verktygshällaren (5) med en av de medfoljande nycklarna, och använd den andra nyckeln for att lossa den monterade vispen.
2. Skruva lossa vispen fran verktygshallaren (5) moturs.

4. ANVÄNDNING

Felaktig användning kan skada verktyget. Följ)darför dessa anvisningar:

• Använd endast verktyg upp till angiven diameter.
• Belasta inte verktyget på sändant satt att varvtalet sjunker avsevärt eller sä att det stannar.

Kontrolera att specifikationerna på markplaten stammer med natspaffening. Verktyg avsedda for 230V kan anslutas till natuttag pa 220 V/240 V.

Strömställaren PÅ/AV Tryck in ochhall På/ Avknappen

(1) intryck for att starta verktyget. Om du släpper Pá/Av-knappen stannar verktyget.

Inkopplingsspparr

Du kan lasa startknappen genom att trycka in På/Av-knappen (1) och sedan knappen (2). Spärren släpps upp genom att kort trycka in På/ Av-knappen.

5. ELEKTRONISK MOTORSTYRNING

Startströmsbegränsning

Den elektroniskt styrda mjukstarten ser till att verktyget startar utan ryck. På sässät forhindras vatskan frän att skvatta nar du startar maskinen. Tack var de den reducerade startströmmen ar det tillräckligt med en sakring pa 16 A.

Den elektroniska styrningen sänker verktygets tomgangsvarvital vilket leder till mindre oljud och slitage på motor och växellåda.

Förinställt varvital

Varvtalet kan stallas in steglost med varvtalsregleringen (3): nodvändigt varvthal beror på vilket material som sca blandas. Det ar rekommenderat att varvtalet bekräftas med att practiskt test.

Varvvalsal

Tvá varvitalsområden kan ställas in med varvitalsväljaren (4):

Ettans vaxel 180-380 varv/minute

Nödvändigt varvital beror på vilket material som skaroras om.Det rekommenderas även att varvtalet bekräftas genom ett praktiskt test.

Konstantelektronik

Konstantelektroniken haller ett konstant varvtalet mellan tomgang och belastning och garantar en enchelig blandning av materialen.

Elektroniskt überbelastningsskydd

Om verktyget utsats for kraftig overbelastning skyddas motorn fran skador av ett elektroniskt overbelastningskydd. Om detta intraffar stannar motorn och startar endast nar matningskraften minskar.

Temperaturstyrt überbelastningsskydd

For att skydda motorn fran overhettning vid kraftig permanent belastning, stanger ett elektroniskt skyddssystem av motorn nar den uppnar enkritisk temperatur.

När den har kylt av i ungefär 3-5 minutes kan verktyget användasigen med full belastning.

Det temperaturstyrda überbelastningssskyddet reagerar snabbare när verktyget ar varmt av anecdning.

6. SERVICE & UNDERHÄLL

Tillse att maskinen inte ar spanningsforande nar underhallsarben utfors pa de mekaniska delarna.

Denna maskin har konstruerats for att fungera utan problem under lang tid och med minimalt underhäll. Du frolanger dess livsländg genom att regelbundet rengöra den och behandla den fackmässigt.

• Ventilationsöppningarna på motorhöljet skarengöras d'och d.
• After 100 timmar: kontrollera kolborstarna
• After 200 timmar: byt smörjfettet i växellådan

Rengöring

Rengör utsidan på maskinen regelbundet med en mjuk trasa, foreträdesvis after varje användning. Håll ventilationsöppningarna fria frän damm och smuts. Om smutsen inte lossnar lätt, använd en mjuk trasa fuktad med tvällösning. Använd aldrig Lossningsmedel sösom bensin, alkohol, ammoniak etc. Dessa Lossningsmedel kan skada plastdelarna.

Fel

Om det till exempl uppSTAR nagot fel pa en del pa.
grund av forslitning sca du satta dig i forbindelse
med personerna pa den serviceaddress som anges
pa garantikortet. det separat bifogade en utforlig
oversikt over de delar som kan bestallas.

Miljö

For att forhindra transportskador levereras maskinen i en solid forpackning. Forpackningen bestar i stor utstrackning av ateranvändningsbart material. Anvand dig alltsa av möjigheten att ateranvanda forpackningen.

Skadade och/eller kasserade elektriska och elektroniska apparater skalamnas in enligt gallande miljoregler.

Släng inte elverktyg i hushållsavfallet. Enligt det europeiska WEEE-directivet 2012/19/EU für avfall流转 elektrisk och elektronisk utrustning och dess tillampning nationell ska elverktyg som inte langre

kan användas samlas in separat och kasseras på att miljövänligt satt.

Garanti

Garantivillkoren finns pa den separat bifogade garantibeviset.
