Ürün Tipi	Çimento / Boya Karıştırıcı
Marka	Ferm
Model	PMM1006
Karıştırıcı Çapı	140 mm
Ağırlık	6,2 kg
Güç	1400 W
Hız Kademeleri	2 kademe: 180-380 dev/dk (1.) ve 300-650 dev/dk (2.)
Hız Ayarı	Sürekli Ön Seçim Düğmesi
Motor Tipi	Çift Yalıtımlı Motor (Sınıf II)
Çırpıcı	İki parçalı (gövde ve kanat), alet tutucuya vidalanır
Ek Tutamak	Evet, dahildir
Ses Basıncı Seviyesi (Lpa)	94 ± 3 dB(A)
Ses Gücü Seviyesi (Lwa)	105 ± 3 dB(A)
Titreşim Değeri	3,06 ± 1,5 m/s²
Elektronik Fonksiyonlar	Yumuşak başlatma, boşta hız düşürme, sabit hız regülasyonu, elektronik ve termal aşırı yük koruması
Bakım	Havalandırma ızgaralarının düzenli temizliği; 100 saat sonra fırça kontrolü; 200 saat sonra gres yenileme
Verilen Aksesuarlar	Çırpıcı montajı için iki anahtar
Garanti	Verilen garanti kartına bakınız
Kullanım Amacı	Beton, çimento veya boya karıştırma
Güvenlik	Kilitli anahtar, kazara çalıştırmaya karşı koruma, elektrik ve mekanik güvenlik talimatları

Sık sorulan sorular - PMM1006 Ferm

Ferm PMM1006 karıştırıcının çırpıcısı nasıl monte edilir?

Çırpıcı gövdesini (9A) kanada (9B) vidalayın ve iki parçayı sıkıca sıkıştırın. Verilen anahtarları kullanarak düzeneği alet tutucuya saat yönünde çevirerek sabitleyin.

Cihazı kullanmadan önce hangi güvenlik önlemleri alınmalıdır?

Koruyucu gözlük ve kulaklık takın. Uzun saçları bağlayın ve dar giysiler giyin. Cihazı prize takmadan önce anahtarı KAPALI konuma getirin. Cihazı nemli veya patlama riski olan ortamlarda kullanmayın.

Ferm PMM1006 karıştırıcının hızı nasıl ayarlanır?

Hızı sürekli olarak ön seçmek için çarkı (3) kullanın. Anahtar (4) ile iki hız aralığı arasında geçiş yapabilirsiniz: 1. hız 180-380 dev/dk, 2. hız 300-650 dev/dk.

Karıştırma sırasında motor durursa ne yapmalıyım?

Motor aşırı yük veya aşırı ısınma durumunda durabilir. Cihazın 3-5 dakika soğumasını bekleyin, ardından yeniden başlatın. Sorun devam ederse, aletin kapasitesini aşmadığınızı kontrol edin.

Ferm PMM1006 karıştırıcı nasıl temizlenir?

Gövdeyi düzenli olarak yumuşak bir bezle temizleyin, tercihen her kullanımdan sonra. İnatçı kirler için sabunlu suyla nemli bir bez kullanın. Benzin veya alkol gibi çözücüler asla kullanmayın. Havalandırma ızgaralarını temiz tutun.

Ferm PMM1006 ile hangi tip çırpıcı kullanılmalıdır?

Yalnızca belirtilen çapta (140 mm) ve karıştırılacak malzemeye uygun bir çırpıcı kullanın. Uygun olmayan bir çırpıcı aleti ve kullanıcıyı aşırı yükleyebilir.

Ferm PMM1006 topraklı priz gerektirir mi?

Hayır, cihaz çift yalıtımlı Sınıf II'dir. Topraklı priz gerektirmez.

Sürekli kullanım için anahtar nasıl kilitlenir?

Önce açma/kapama anahtarına (1), ardından kilitleme düğmesine (2) basın. Kilidi açmak için anahtara kısaca basın.

Ferm PMM1006 karıştırıcının gücü nedir?

Güç 1400 W olup, beton, çimento veya boyanın etkili bir şekilde karıştırılmasını sağlar.

Ferm PMM1006 için yedek parçalar nerede bulunur?

Garanti kartında belirtilen servis merkezi ile iletişime geçin. Sipariş edilebilecek parçaların ayrıntılı listesi ayrı olarak verilmiştir.

KULLANIM KILAVUZU PMM1006 Ferm

Hoceme npedna3nu oyna

Cneunuynyka3aHna 3a6e3onacnoct

IHCtpymeHbT He Tp6Ba Da ce n3non3Ba BbB BnaXn, MOKpn NOMEueHn; NO BPMe Ha DbxkD, Mbrna HcHr Ha OTkpTu B OKoHaTa CpeDa C pNCK OT eKcnJIO3n.
- Празьключытелг Трябв Да e В поожене "OFF",празд Да Вклочи Усенье в Контakта.
3aNbIra Koca, HocTe npeIpa3BaHe HaKocata.Pa6oTe cAmO CnIbTHo npInenBaun dpexn.
OcnrypeTe nnaBaTeHnIcBd CbC CMeceHOTo BeeCTBO Cpeu npemecTbaHe Ha noJa.
Bunharn hacoubaTe rBkabata ONoBO OT HNCTpymEnTa Ha3ad. TbBkabata ONoBO He Tp6Ba Da ce ynpaxHraBa OT HanpeXeHne Ha onbH n He Tp6Ba Da JIeKn Bbpxu Nn Da npemInHe pEz ocTpnu Pb6OBe.
- I3noI3BaIte OonbJIHITeJIHaTa dpJbXka.
- 06MnCneTe Bb3MOxHnpeakLNOHeH BbPTruMOMeHT.
Hocete npedna3n cpectBa 3a yuTe n ouTe.

He3a6abHNO n3KnIouYeMaunHaT, koraTo:

• П配电Мерно ИСКРИ На ВьглероДнITE чETКИ ВERTКалno3aТВ КОЛЕKTopa.
• PpeKbcBaHe Ha ⅢeNceJa, MpeXOBOTO 3axpaHbAHe IIN NOBpeDa B 3axpaHbAun Ka6en.
• DepekTeH npBKnIOuBaTeJ
  -ДиIMиИМИРи3MaHaN3roPЯn3OJaIaIe

EneKtpnuecka 6e3onacHOCT

Пи ИЗЛОЗВАЕ На eLEKТрУeСКИ MaшИН ВИнаги СпаЗВайе правинаТа 3a 6e3ОпаСоHOCТ, Валдн BБВ BaшаТа CтраHA, 3a Да HabмЛte псSCA оТ пожар, TOKOB уДAPи TelenСHи ПовpeДи. ПpoчTeTe спeнITE ИнсТукIM 3a 6e3ОпаСоHOCТ, КAKTO И пИнОжEHITE ИнсТукIM 3a 6e3ОпаСоHOCТ.

BuHau npoeepraume dau 3axpaHbaHemo cbombemcmea Ha HanpexeHuemo ha ma6ekama c daHnu.

MaunuHa om Knac II. Bawama MaunuHa e deouHo uOnupaHa; nopadu moBa He ce u3uck8a 3emHa Xua.

PoiMaHa Ha Ka6eJn nn enceJn

Bednara n3xBpIeTe cIapIe Ka6eIuIu IepeI, KOrato Te 6bDat 3aMeHEn OT HOB. OnacHo e da NoCTabTe uenCeIHa Xna6ab Ka6eB E neKtpueckn KOHTaKT.

N3noJ3BaHe Ha yDbjXkTeJHn Ka6eJn

N3noI3BaIe cAmO yTBbpDeH yIbJXHTeH Ka6eI, NOxOJaI 3a 3axpaHBAHeTo Ha ycTpoIcTBOTO. MInHMaJIHNrPa3Mep Ha npoBOdHka e 1,5 MM2.

Korato n3noJ3BaTe Ka6eHa MaKapa, pa3BnTe HnblHO MaKaPaTa

3. CBБРАнг

Crno6yBaHe Ha DBeTe yactn Ha 6bpkakKaTa Φu2.A

1. 3aBHTeTe npbXkata Ha 6bpKaIkata (9A) KbM 6bpKaIkata (9B)
2. 3aTeHHeTe 3dpaBO DBeTe Yactn

CmHa Ha 6bpkajkata

Φue.A

Ppeu cana6bahe eunau u3knoueaume Mawuna u u3eaekdaume uecnena om MPexkama.

N3PON3BaIe cAmo 6bpKaIKN, KOITOCBtBTCTBaT Ha onpeJeHEnHa dIaMeTbp. BnHaru N3PON3BaIte 6bpKaIKA, POnxOJa7a CmecBaHe/pa36bpKBAHe Ha MaTePnAna. N3PON3BaHETo Ha HeNoDxOJaU MInKcep MoKe HEnyXHO da npetOBapBa KaKTo MaUnHata, Taka I Bac.

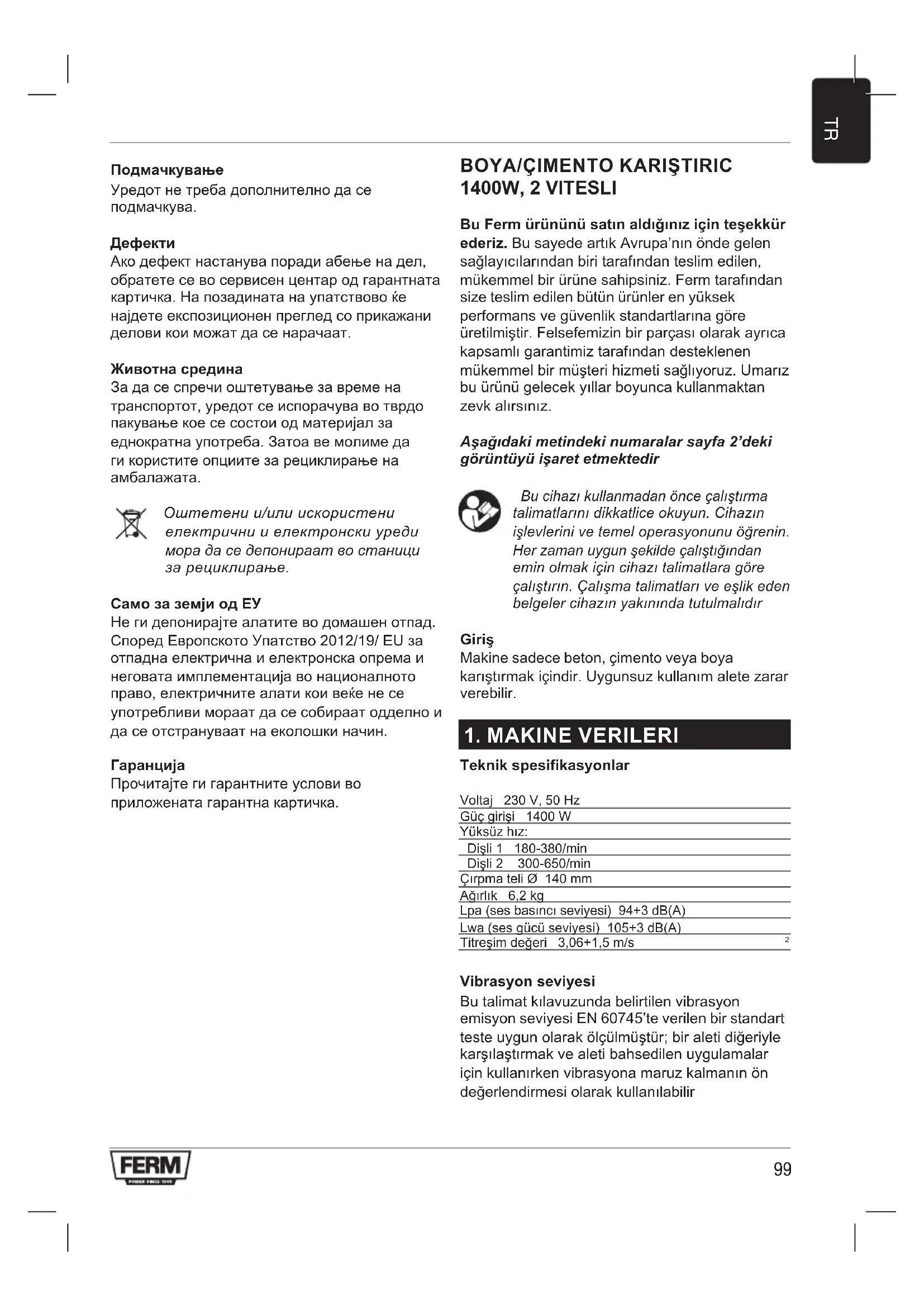

Bu Ferm urununu satin aldiginiz icin teşekür ederiz. Bu sayede artik Avrupa'nin onde gelen saglayicilarindan biri tarafindan teslim edilen, mukemmel bir urune sahipsiniz. Ferm tarafindan size teslim edilen butun urunler en yuksek performans ve guvenlik standartlarina gore uretilmişir. Felsefemizin bir parçası olarak ayrıca kapsamı garantimiz tarafindan desteklenen mukemmel bir musteri hizmeti sagllyoruz. Umariz bu urunu gelecek yllar boyunca kullanmaktan zevk alirsiniz.

Aşaqidaki metindeki numaralar sayfa 2'deki görtündüz isaret etmektedir

Bu cihazi kullanmadan once calistirma talimatlari n dikkatlice okuyun. Cihazin islevlerini ve temel operasyonunu ogrenin. Her zaman uygun sekilde calistigindan emin olmak icin cihazi talimatlara gore calistirn. Calisma talimatlari ve eslik eden belgeler cihazin yakininda tutulmalidir

Giris

Makine sadece beton, cimento veya boya karistirmak icindir. Uygunsuz kullanim alete zarar verebilir.

1. MAKINE VERILERI

Teknik spesifikasyonlar

Voltaj 230 V, 50 Hz

Guc girisı 1400 W

Yüksüz hiz

Disli 1 180-380/min

Disli 2 300-650/min

Cirpma teli 140 mm

Aqirlk 6,2 kg

Lpa (ses basinci seviyesi) 94 + 3dB(A)

Lwa (ses gucu seviyesi) 105+3 dB(A)

Bu talimat kilavuzunda belirtilen vibrasyon emisyon seviyesi EN 60745'te verilen bir standart teste uygun olarak olçulm,DB;bir aleti digeriyle karilastirmak ve aleti bahsedilen uygulamalar icin kullanirken vibrasyona maruz kalmanin on degerlendirmesi olarak kullanilabilir

• aleti farkli uygulamalar veya farkli ya da kottubakilan aksesuarlarla kullanmak, maruz kalmaseviyesini buyuk olcude artirabilir
• aletin kapali oldugu veya calisip gerekten isi yapmadi zi zamanlar maruz kalma seviyesini buyuk olcude duusrebilir

Aletin ve aksesuararin bakimini yaparak, ellerinizi sicut tutarak ve calisma duzenlerinizi organize ederek vibrasyonun etkilerine karst kendinizi koruyun.

Özellikler

1. Anahtar
2. Anahtar kilidi
3. Hiz kontrol tekerleği
4. Hiz seçme Düɡmesi
5. Alet montaji
6. Ek kulp
7. Havalandirma açikliklari
8. Karistirma mili
9. Karistirici aparati

2. GÜVENLIK TALIMATLARI

Sembollerin açıklaması

Bu kilavuzdaki talimatlara uymama durumunda bedensel yaralanma, can kaybi veya alete hasar riskini belirtir.

Elektrik carpmasi riski

Degisken hiz kontrolü

Duyma koruması takın.

Lwa (Ses guc seviyesi)

Her zaman goz konumasi takin!

Özel güvenlik talimatlari

• Alet nemli ve istak yerderde, yagmurlu, sisli ve karli havalarda aqik havada ve patlama risikolan ortamlarda calistirilmamalidir.
• Fiş prize takilmadan once anahtar "KAPALI" konuma getirilmelidir.
• Uzun-SAcli iseniz, saçkoruma aparati takin. Sadece siki kiyafetlerle calisin.

Karistirlan maddenin bulundugu kabin zeminde kaymasini onlemek icin sabitleyin.
- Esnek kabloyu her zaman aletten gerijeogruyonlendirin. Esnek kablo cekme gerilmesinemaruz kalmamal ve keskin kenarlarin uzerinegelmemeli veya burialardan gezmemelidir.
- Ek kulbu kullanin.
- Olasi tork tepkisini goz onunde bulundurun.
Kulak ve goz koruyuculari takin.

u durumlarda makineyi derhal kapatin:

• Karbon fircalarinda yuksek miktarda kivilcimlanma ve kolektorde vertilisyoz meydana geldiginde.
• Sebeke fisi, sebeke kablosunun kesilmesi veya sebeke kablosunun hasarinda.
• Bozuk anahtar durumunda
• Yanik izolasyon dumani veya kokusu

Elektrik güvenligi

Elektrikl makinerleri kullanirken yangin, elektrik carpmasi ve bedensel yaralanma riskini azaltmak icin ükenizde geleerli güvenlik duzenlemelerine her zaman uyun. Aşaqidaki güvenlik talimatları ve ayrıca ektekı güvenlik talimatları okuyun.

Güç kaynakınin voltajın, anma degeriplakasi etiketi üzerindeki voltaja karsilik geldigini her zaman kontrol edin.

Sinif Il makine- Çift İzolasyon - Topraklanmış prize İhtiyaciniz yok.

Elektrik kabolarin in veya fislerin Degistirilmesi

Besleme kablosu zarar gorduyse, tehlikeden\ kaçınmak icin üretici, servis sorumlusu veya bu\ gibi vasifli kılıyer tarafindan degistirilmelidir.

Uzatma kabolari

Yalnizca makinenin guc giris degeri icin uygun, onaylanmis bir uzatma kablosu kullanin. Minimum iletken ebadi 1,5 mm2'dir. Bir kablo makarası kullanirken, her zaman makaranin sargsini tamamen acin.

3. MONTAJ

Iki parcali karistircinin monte edilmesi Sekil A

1. Karişirma milini (9A) Karaşirici aparatina (9B) vidalayin.
2. Her iki parçayi da saglam sekilde sikin.

Karistircinin degiistirilmesi

Sekil A

Montajdan once daima makineyi kapatin ve fisini prisden sikarin.

Sadece belirlenen capa uygun ciriplma tellerini kullanin. Her zaman karistirilacak/cirpilacak malzemeye uygun bir karistirici kullanin. Uygun olmayan bir karistirici cubuk kullanilmasi hem makine hem de kullaniciya asiri yuk yukleyebilir.

Karistircinin monte edilmesi

1. Monte edilen karistiriciy saat yonunde gittigi yere kadar sikarak alet tutucuya (5) vidalayin.
2. Karistiriciyi, urunle birlikte gelen anahtarlari kullanarak alet tutucuya sikica tutturun. Bunu yapmak icin, alet tutucusunu (5) urunle birlikte verilen anahtarlardan birini kullanarak tutun ve monte edilen karistiriciyi sikmak icin de ikinci anahtari kullanin.

Karistircin incikartilmasi

1. Ürünle birlikte verilen anahtarlar kullanarak monte edilmigi karişiriciyı gezetin. Bunu yapmak icin, alet tutucsunu (5) ürünle birlikte verilen anahtarlardan birini kullanarak tutun ve monte edilen karişiriciyı gezşetmek icin de ikinci anahtarı kullanın.
2. Karistiriciyi saat yönunun tersi yonde cevirerek alet tutucusundan (5) sökün.

4. KULLANIM

Bu yuzden 山 talimatlari goz onunde bulundurun:

• Belirlenen capi aşmayan bir alet kullanin.
• Aleti hiz onemli olçüde azalmayacak veya alet durmayacak sekilde yükleyin. Mevcut sebeke geriliminin anma degeri plakasindaki verilere uygun olup olmadigi kontrl edin. 230 V icin tasarlanmälet 220 V/240 V sebeke girislerine baglanabilir

Tip plakasinda belirtilen sebeke geriliminin sebeke gerilimine uygun olup olmadigi nikontrol edin. 230V olarak adlandirilan cihazlar 220V / 240V sebeke gerilimine baglanabilir.

ACMA/KAPAMA anahtari

Cihazi açmak icin açma/kapama anahtarina (1) basin.
- Açma/kapama anahtarı birakırsanı, cihaz kapanı.

Anahtar kilitleme mekanizmasi

AÇma/Kapama anahtarini, aÇma/kapama anahtarina (1) ve ardindan Düğmeye (2) basarak kilitleyebilirsiniz. Anahtar kilidi aÇma/kapama anahtarina kɪsaca BASISarak serbest birakilabilar.

5. ELEKTRONIK MOTOR KONTROLU

Baslatma akimi sinirlandirilir

Elektronik kontrollu hassas calistirma makinenin sarsintisiz calistirilmasin saglar. Bu sayede, makine acilirken svi malzemelerin dokulmesi onlenir.

Makinenin baslatma akiminin daha az olmasi saysinde, 16lik bir sigorta yeterli olur.

Yüksüz hizin azaltilmasi

Elektronik kontrol makinenin yüksüz hitsi azaltir, bu da gürultuyu ve motor ve disli yi pranması azaltir.

Hizin önceden seçilmesisi

Hiz kontrolüyle (3) hiz surekli olarak önceden seçilebilir: Gerekli hiz karistirilacak malzem tipine baglidir. Bu hizin pratik bir denemeyleogrulanması onerilir.

Hiz secimi

Hiz seme anahtariyla (4) dort farkli dev/dak.
araliği onceden seçilebilir:

Disli 1 180-380 omw/min

Disli 2 300-650 omw/min

Gerekli hiz, karstirilan malzeme tipine baglidir ve pratik bir test ileogrulananis icerilir.

Sabit elektronik

Sabit elektronik, yüksüz ve yüklüHCI neredeyse sabit tutar ve malzemelerin homojen karişmasini saglar.

Makinenin asiri yuklenmesi durumunda, elektronik asiri yuk koruması motoru hasardan korur. Bu durumda motor durur ve ançak besleme basinci azaltildiktan sonra yeniden calisir

Sicakliga bagli asiri yuk koruması

Surekli asiri yuke motoru korumak icin, kritik sicakliga erisildiginde motor koruyucu elektronik system tarafindan kapatilir.

Yaklaşik 3-5 dakikalık bir soğutma suresinin arindan makine yeniden kullanilmaya hazir olur ve tam yük alabilir Makine kullanimdan kaynakı isindoğnda, sıçakkıga böglı asırı yük koruması daha erken tepki verir.

6. SERVIS VE BAKIM

Motorda bakim calismasi yaparken makinenin enerji baglantisi olmadigindan emin olun.

Bu makine uzun sure, minimum bakimla calisacak sekilde tasarlanmistir. Makinenin surekli ve tatmin edici sekilde calismasi, makineye uygun seklide bakim uygulanmasina ve makinenin duzenli temizlenmesine baglidor.

• Motor muhafazasindaki havalandirma delikleri belirli araliklarla temizlenmelidir.
  100 saatlik calismanin ardindan k carbon fircalarini kontrl edin
  200 saatlik calismanin ardindan dislik kutusunun yaagini yenileyin

Temizleme

Cihaz muhafazasinü duzenl olarak, (tercihen her kullanimdan sonra) temizleyin. Havalandirma deliklerinde toz ve kir olmamasina dikkat edin. Inatç lekeleri sabunlu suyla nemlendirilmis yumusak bir bezle cikarin. Benzin, alkol, amonyak gibi plastik parcalara hasar verebilecekoczuciler kullanmayin.

Yaglama

Cihaz herhangi bir ek yağlamaya ihtiyaç duymaz.

Bozukluklar

Asinmis bir parcadan dolayi bir kusur meydana gelirse, lufen garanti kartinin uzerindeki servis merkeziyle iletisim kurun. Siparis edilebilecek parcalari gosten bir parca semasini ayri olarak bulacaksiniz.

Arizali ve/veya atilmis elektrikli veya elektronik ekipmanlarin uygun geridonusum konumlarinda toplanmasi gerekir.

Yalinzca AT ülkeleri icin

Elektrikli aleteri evsel atik olarak atmayin. Atik Elektrikli ve Elektronik Donanim icin Avrupa Ilkeleri 2012/19/EC ye ve ulusal hak uygulamasina gore, artic kullanilamaz alan elektrikli aleter ayri olarak toplanmali ve cevre dostu bir yolla imha edilmelidir.

Garanti

Verilen servis kartindaki garanti kosullarini okuyun.

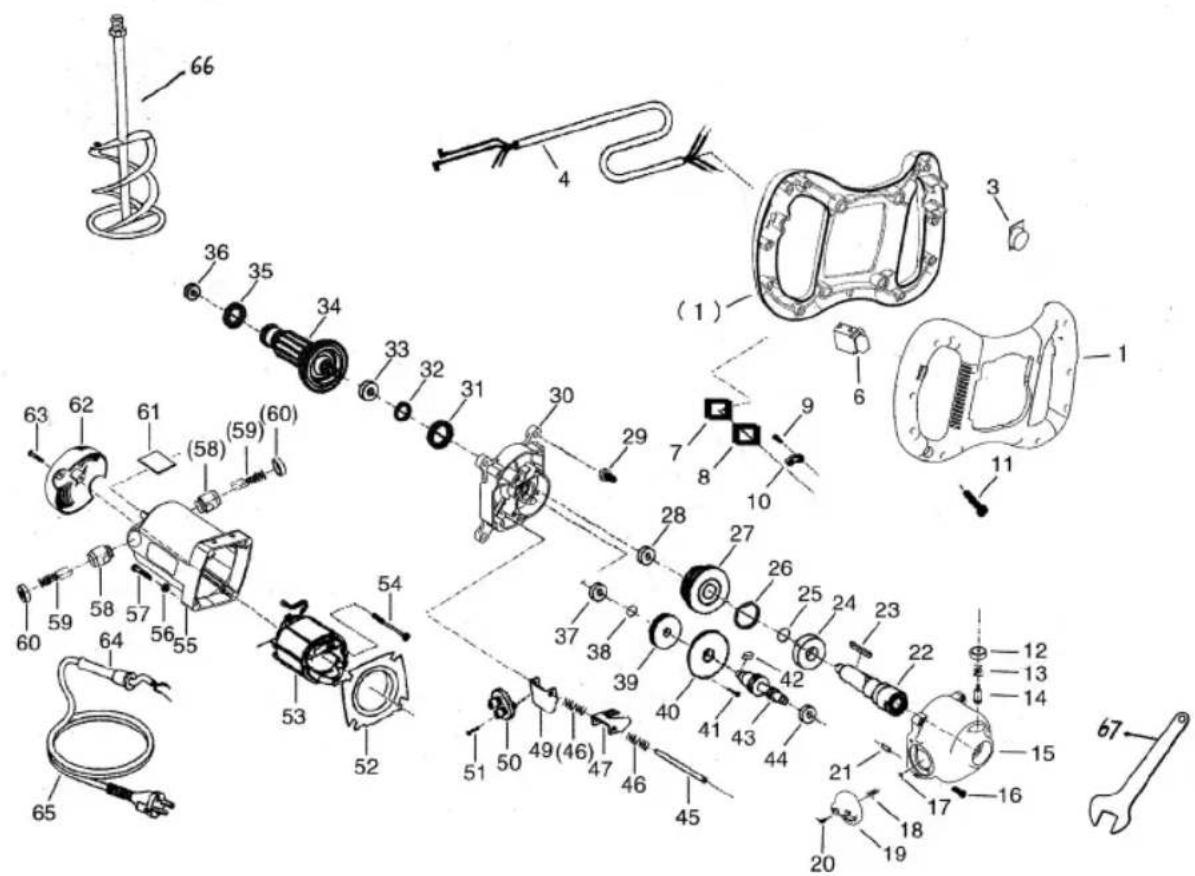

Exploded view

Spare parts list

Art. no. Description Position no.

405768 Speed dial 3

405756 Switch 6

405769 Speed selector switch 18..20

405770 Rotor 34

405771 Stator 53

405772 Carbon brush holder 58

405757 Carbon brush set 59

405773 Carbon brush cap 60

CE
