Typ produktu	Vestavná indukční varná deska
Značka	Samsung
Model	NZ85C6058KK
Počet varných zón	4 indukční zóny (včetně jedné Flex zóny)
Napájení	220-240 V ~, 50/60 Hz, celkový max. výkon 7400 W (nastavitelný 3000/4000/7400 W)
Hlavní funkce	Boost Max, Flex zóna, Flex zóna Plus (podle modelu), Udržování teploty, Časovač, Pauza/Pokračování, Rychlé vypnutí, Dětská pojistka, Omezení výkonu, Wi-Fi připojení SmartThings, Ovládání digestoře přes Bluetooth
Displej	Digitální displej s indikátorem zbytkového tepla
Ovládací panel	Dotyková tlačítka
Bezpečnost	Automatické bezpečnostní vypnutí, Dětský zámek, Detekce nádobí, Indikátor zbytkového tepla, Vypnutí při přehřátí
Údržba a čištění	Skleněná keramická plocha; čištění po každém použití; škrabka na odolné nečistoty; speciální prostředky na sklokeramiku
Náhradní díly a opravitelnost	Napájecí kabel vyměnitelný odborníkem; poprodejní servis Samsung
Obecné informace	Uživatelský manuál o 884 stranách k dispozici v několika jazycích; model NZ85C6058KK

Často kladené otázky - NZ85C6058KK SAMSUNG

Jak zapnout a vypnout varnou desku?

Stiskněte tlačítko Zapnuto/Vypnuto na 1 až 2 sekundy pro zapnutí nebo vypnutí spotřebiče.

Jak používat funkci Boost Max?

Vyberte varnou zónu, poté stiskněte tlačítko Boost Max pro dočasné zvýšení výkonu (např. na vaření vody). Funkce se automaticky deaktivuje.

Jak aktivovat dětskou pojistku?

Stiskněte tlačítko Pauza a zámek (nebo Zámek podle modelu) asi na 3 sekundy. Displej zobrazí 88 pro potvrzení aktivace.

Co dělat, když varná zóna nehřeje?

Zkontrolujte, zda je nádobí vhodné (feromagnetické) a správně vycentrované. Pokud se zobrazí kód 9 nebo E-68, použijte nádobí vhodné pro indukci. Pokud problém přetrvává, restartujte spotřebič.

Jak připojit varnou desku k aplikaci SmartThings?

Stáhněte si aplikaci SmartThings, zapněte varnou desku, aktivujte dětskou pojistku, poté stiskněte Max na 3 sekundy. Postupujte podle pokynů aplikace pro dokončení Wi-Fi připojení.

Jak čistit sklokeramický povrch?

Čistěte po každém použití vlhkým hadříkem a speciálním čisticím prostředkem na sklokeramiku. Na odolné nečistoty použijte skleněnou škrabku a držte ji nakloněnou.

Jaká je maximální doba nepřetržitého provozu?

Automatické bezpečnostní vypnutí se liší podle úrovně výkonu: od 1,5 hodiny (úroveň 10-15) do 6 hodin (úroveň 1-3).

Jak nastavit časovač?

Vyberte zapnutou varnou zónu, stiskněte tlačítko Časovač, poté stiskněte několikrát pro nastavení požadované doby. Pro zrušení podržte tlačítko Časovač stisknuté po dobu 3 sekund.

Co znamenají chybové kódy E-60, E-61 atd.?

Kódy E-60 až E-68 označují různé problémy (snímač, komunikace, napětí). Zkuste restartovat spotřebič tlačítkem Zapnuto/Vypnuto. Pokud kód přetrvává, odpojte na 30 sekund nebo kontaktujte poprodejní servis.

Jak používat Flex zónu?

Stiskněte tlačítko Flex zóna pro aktivaci velké levé varné zóny. Můžete na ni umístit velké nádobí (rybí pánev, plech) a nastavit výkon pomocí ovládací lišty nebo odpovídajících tlačítek.

NÁVOD K OBSLUZE NZ85C6058KK SAMSUNG

Indukční varná deska

Použití příručky 3

V uživatelské příručce se používají následující symboly: 3

Název modelu a sériové číslo 3

Bezpečnostní pokyny 3

Správná likvidace starého spotřebiče 7

Bezpečnostní pokyny pro instalující osobu 8

Nástroje, které budete potřebovat

Připojování k síťovému napájení 8

Instalace do pracovní desky 9

Komponenty 11

Než začnete 11

Varné zóny 11

Ovládací panel 13

Indukční ohřev 14

Indikátor zbytkového tepla 15

Detekce teploty 15

Nádobí 16

Použití dotykových tlačítek 19

Zvuky během provozu 19

Prvotní čištění 19

Použití (NZ8****7**) 19

Zapnutí spotřebiče 19

Vypnutí spotřebiče 19

Výběr varné zóny a úrovně výkonu 19

Maximální zvýšení 20

Použití Flex zóny (pouze pro modely obsahující flexibilní zónu) 20

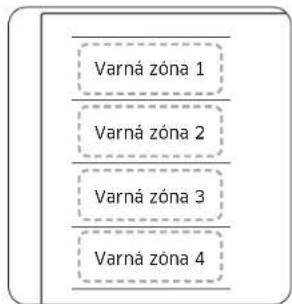

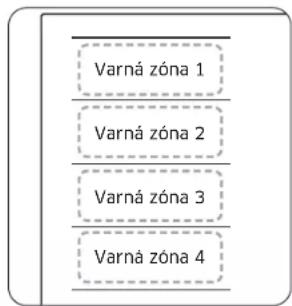

Flex zóna Plus (pouze pro modely vybavené funkcí Flex zóna Plus) 21

Časovač

21

Funkce Pozastavit/Pokračovat 22

Rychlé zastavení 22

Dětský bezpečnostní zámek 22

Limit maximálního výkonu 23

Funkce Pozastavit/Pokračovat 27

Rychlé zastavení 27

Problémové nečistoty 31

V uživatelské příručce se používají následující symboly:

A VAROVÁNÍ

Nebezpečí nebo nebezpečné postupy, jež mohou mít za následek vážné zranění nebo smrt.

POZOR

Nebezpečí nebo nebezpečné postupy, jež mohou mít za následek lehké zranění nebo škody na majetku.

POZOR

Dodržujte tato základní bezpečnostní opatření, abyste při používání varné desky snížili riziko požáru, výbuchu, úrazu elektrickým proudem nebo poranění osob.

POZNÁMKA

Užitečné tipy, doporučení nebo informace, které uživateli pomáhají při manipulaci s produktem.

Název modelu a sériové číslo

Název modelu i sériové číslo lze najít pod základnou varné desky.

Pro pozdější použití si tyto informace zapište nebo na aktuální stránku připevněte dodatečný produktový štítek (umístěný na horní straně produktu).

Název modelu

Sériové číslo

Bezpečnostní pokyny

Bezpečnostní aspekty tohoto spotřebiče odpovídají všem přijatým technickým a bezpečnostním normám. Naší povinností jakožto výrobce je také seznámit vás s následujícími bezpečnostními pokyny.

VAROVÁNÍ

Tento spotřebič není určen pro použití ze strany osob (včetně dětí) se sníženými fyzickými, smyslovými či duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud nejsou pod dohledem osoby odpovědné za jejich bezpečnost nebo pokud je tato osoba nepoučila o používání spotřebiče.

Děti by měly být pod dohledem, aby se zajistilo, že si se spotřebičem nebudou hrát.

Tento spotřebič mohou používat děti od 8 let a starší, stejně jako osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání spotřebiče a rozumí souvisejícím nebezpečím. Děti si se spotřebičem nesmí hrát. Čištění a uživatelskou údržbu nesmí provádět děti bez dozoru. Prostředky pro odpojení musí být zabudovány do pevné elektroinstalace v souladu s předpisy pro elektroinstalaci.

Bezpečnostní pokyny

Tento spotřebič by měl mít po instalaci možnost odpojení od elektrické sítě. Odpojení lze zajistit buď tím, že bude přístupná zástrčka, nebo tím, že se do připojené elektroinstalace v souladu s předpisy pro elektroinstalaci zabuduje vypínač.

Pokud je přívodní kabel poškozen, musí ho vyměnit výrobce, jeho servisní zástupce nebo podobně kvalifikovaná osoba, aby se předešlo nebezpečí.

Uvedený způsob upevnění nesmí záviset na použití lepidel, protože ta se nepovažují za spolehlivý způsob fixace.

VAROVÁNÍ: Pokud je povrch prasklý, vypněte spotřebič, aby nedošlo k úrazu elektrickým proudem.

Během používání se spotřebič zahřívá. Dbejte na to, abyste se nedotýkali hřejících prvků uvnitř varné desky.

VAROVÁNÍ: Přístupné části se mohou během používání zahřát. Malé děti by se měly držet v dostatečné vzdálenosti.

Nesmí se používat parní čistič.

Kovové předměty, jako jsou nože, vidličky, lžíce a pokličky, by se neměly pokládat na povrch varné desky, protože by mohlo hrozit jejich zahřátí.

Po použití vypněte prvek varné desky pomocí jeho ovládacího prvku a nespoléhejte se na detektor pánve.

Spotřebič není určen k ovládání pomocí externího časovače nebo samostatného systému dálkového ovládání.

POZOR: Vaření musí probíhat pod dohledem. Krátké vaření musí být pod nepřetržitým dohledem.

Spotřebič se nesmí instalovat za ozdobnými dvířky, aby nedošlo k přehřátí.

VAROVÁNÍ: Spotřebič a jeho přístupné části se během používání zahřívají. Dbejte na to, abyste se nedotýkali hřejících prvků. Děti mladší 8 let se musí držet v dostatečné vzdálenosti, pokud nejsou pod neustálým dohledem.

VAROVÁNÍ: Vaření s použitím tuku nebo oleje bez dozoru může být nebezpečné a vést k požáru.

NIKDY se nepokoušejte uhasit oheň vodou, ale vypněte spotřebič a poté plamen zakryjte např. pokličkou nebo protipožární dekou.

VAROVÁNÍ: Nebezpečí požáru: Na varné plochy neodkládejte žádné předměty.

VAROVÁNÍ: Používejte pouze kryty varných desek, které navrhl výrobce varného spotřebiče nebo které jsou označeny výrobcem spotřebiče v návodu k použití jako vhodné, případně kryty varných desek zabudované do spotřebiče. Použití zabudovaných krytů může způsobit nehody.

Povrchy mají tendenci se během používání zahřívat.

Tento spotřebič mohou používat děti od 8 let a starší, stejně jako osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání spotřebiče a rozumí souvisejícím nebezpečím. Děti si se spotřebičem nesmí hrát. Čištění a uživatelskou údržbu nesmějí provádět děti, pokud nejsou starší 8 let a nejsou pod dohledem.

Spotřebič a jeho kabel udržujte mimo dosah dětí mladších 8 let.

POZOR

Spotřebič musí být správně nainstalován a uzemněn kvalifikovaným technikem.

Servis spotřebiče by měli provádět pouze kvalifikovaní servisní pracovníci. Opravy prováděné nekvalifikovanými osobami mohou způsobit zranění nebo vážnou poruchu.

Pokud váš spotřebič potřebuje opravit, obraťte se na své místní servisní středisko. Pokud nebudete dodržovat tyto pokyny, může dojít k poškození spotřebiče a pozbytí platnosti záruky.

Zapuštěné spotřebiče lze používat pouze po jejich instalaci do skříněk a na pracoviště, jež odpovídají příslušným normám. Tím je zajištěna dostatečná ochrana elektrických jednotek před kontaktem, jak to vyžadují základní bezpečnostní normy.

Pokud dojde k poruše spotřebiče nebo se objeví pukliny, praskliny či trhliny:

vypněte všechny varné zóny; - odpojte varnou desku od elektrické sítě; a obraťte se na své místní servisní středisko.

Pokud varná deska praskne, vypněte spotřebič, abyste zabránili možnosti úrazu elektrickým proudem. Varnou desku nepoužívejte, dokud nebude skleněný povrch vyměněn.

Bezpečnostní pokyny

Na varné desce neohřívejte hliníkovou fólii, výrobky zabalené v hliníkové fólii ani mražené potraviny uložené v hliníkovém nádobí.

Kapalina mezi dnem pánve a varnou deskou může vytvářet tlak páry. Ten může způsobovat skákání pánve.

Vždy dbejte na to, aby varná deska a dno pánve byly suché. Varné zóny se při vaření zahřívají.

Vždy držte malé děti mimo dosah spotřebiče.

Všechny obalové materiály uchovávejte mimo dosah dětí, protože obalové materiály mohou být pro děti nebezpečné.

Tento spotřebič se smí používat pouze k běžnému domácímu vaření a smažení. Není určen pro komerční ani průmyslové použití.

Nikdy varnou desku nepoužívejte k vyhřívání místnosti.

Při zapojování elektrických spotřebičů do elektrické sítě v blízkosti varné desky buďte opatrní. Síťové kabely nesmí přijít do kontaktu s varnou deskou.

Přehřátý tuk nebo olej se mohou rychle vznítit. Při přípravě pokrmů na tuku nebo oleji, například při přípravě hranolků, nikdy nenechávejte povrch jednotky bez dozoru.

Nezapomeňte varné zóny po použití vypnout.

Ovládací panely udržujte vždy čisté a suché.

Nikdy na varnou desku nepokládejte hořlavé věci, mohly by se vznítit.

Při neopatrném používání hrozí nebezpečí popálení spotřebičem.

Kabely od elektrických spotřebičů se nesmí dotýkat horkého povrchu varné desky nebo horkého nádobí.

Varnou desku nepoužívejte k sušení oblečení.

Uživatelé s kardiostimulátory a aktivními srdečními implantáty musí udržovat horní část těla v minimální vzdálenosti 30 cm od zapnutých indukčních varných zón. V případě pochybností se obraťte na výrobce přístroje nebo na svého lékaře. (Pouze u indukčních varných desek)

Nepokoušejte se spotřebič sami opravovat, rozebírat nebo upravovat.

Před čištěním spotřebič vždy vypněte.

Varnou desku čistěte podle pokynů pro čištění a údržbu uvedených v tomto návodu.

Domácí mazlíčky udržujte v dostatečné vzdálenosti od spotřebiče, protože by mohly šlápnout na ovládací prvky spotřebiče a způsobit poruchu.

Likvidace obalového materiálu

VAROVÁNÍ

Všechny materiály použité k balení spotřebiče jsou plně recyklovatelné. Části z plechu a tvrdé pěny jsou příslušně označeny. Obalové materiály a staré spotřebiče likvidujte s ohledem na bezpečnost a životní prostředí.

Správná likvidace starého spotřebiče

VAROVÁNÍ

Před likvidací starý spotřebič vyřaďte z provozu, aby nemohl být zdrojem nebezpečí. Za tímto účelem pověřte kvalifikovaného technika, aby odpojil spotřebič od elektrické sítě a vytáhl síťový kabel.

Spotřebič se nesmí vyhazovat do domovního odpadu. Informace o termínech svozu a veřejných místech pro ukládání odpadu se dozvíte na místním odboru odpadu nebo na obecním úřadě.

Správná likvidace výrobku (Elektrický a elektronický odpad)

(Platí pro země s odděleným systémem sběru)

Toto označení na výrobku, jeho příslušenství nebo dokumentaci znamená, že výrobek a jeho elektronické příslušenství (například nabíječku, náhlavní sadu, USB kabel) je po skončení životnosti zakázáno likvidovat jako běžný komunální odpad. Možným negativním dopadům na životní prostředí nebo lidské zdraví způsobeným nekontrolovanou likvidací zabráníte oddělením zmíněných produktů od ostatních typů odpadu a jejich zodpovědnou recyklací za účelem udržitelného využívání druhotných surovin.

Uživatelé z řad domácností by si měli od prodejce, u něhož produkt zakoupili, nebo u příslušného městského úřadu vyžádat informace, kde a kdy mohou tyto výrobky odevzdat k bezpečné ekologické recyklaci.

Podnikoví uživatelé by měli kontaktovat dodavatele a zkontrolovat všechny podmínky kupní smlouvy. Tento výrobek a jeho elektronické příslušenství nesmí být likvidován spolu s ostatním průmyslovým odpadem.

Informace o závazcích společnosti Samsung v oblasti životního prostředí a regulačních povinnostech týkajících se konkrétních výrobků, např. REACH, naleznete na adrese: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

Instalace varné desky

VAROVÁNÍ

Ujistěte se, že nový spotřebič instaluje a uzemňuje pouze kvalifikovaný personál. Dodržujte tyto pokyny. Záruka se nevztahuje na škody, které mohou vzniknout v důsledku nesprávné instalace. Technická data najdete na konci této příručky.

Bezpečnostní pokyny pro instalující osobu

V elektrické instalaci musí být k dispozici zařízení, které umožňuje odpojení spotřebiče od sítě na všech pólech se šířkou kontaktního otvoru nejméně 3 mm. Mezi vhodná izolační zařízení patří odpojovače, chrániče vedení, pojistky (šroubové pojistky se musí vyjmout z držáku), zemnící svodové pojistky a stykače. - Z hlediska požární ochrany tento spotřebič odpovídá normě EN 60335 - 2 - 6. Tento typ spotřebiče lze instalovat s vysokou skříní nebo stěnou na jedné straně. - Instalace musí zaručovat ochranu proti otřesům. Kuchyňská linka, ve které je spotřebič namontován, musí splňovat požadavky na stabilitu podle normy DIN 68930. V rámci ochrany proti vlhkosti je třeba všechny řezné plochy utěsnit vhodným tmelem. U pracovních ploch obložených dlaždicemi musí být spáry v místě, kde se nachází varná deska, zcela vyplněny spárovací hmotou. U desek z přírodního či umělého kamene nebo keramických desek musí být upevňovací pružiny upevněny vhodnou umělou pryskyřicí nebo smíšeným lepidlem. Ujistěte se, že je těsnění správně a bez mezer usazeno na pracovní ploše. Nesmí se nanášet další vrstva silikonového tmelu, protože by ztěžovala sundávání během údržby. - Varnou desku je při sundávání nutné vytlačit odspodu. - Pod varnou desku lze nainstalovat desku. Větrací mezera mezi pracovní deskou a přední částí jednotky pod nimi musí zůstat volná a nezakrytá.

Nástroje, které budete potřebovat

Tužka, křížový šroubovák, pravítko

Bezpečnostní brýle, přímočará pila, vrtačka

Připojování k síťovému napájení

Před připojením zkontrolujte, zda jmenovité napětí spotřebiče, tj. napětí uvedené na typovém štítku, odpovídá dostupnému napájecímu napětí. Typový štítek se nachází na spodním krytu varné desky.

VAROVÁNÍ

Musí být namontován vhodně podle dané komponenty, případně vyškolenou osobou.

Napětí topných prvků je AC 230 V~. Spotřebič bez problémů funguje rovněž v sítích s napětím AC 220 V~ nebo AC 240 V~. Varná deska musí být připojena k elektrické síti pomocí zařízení, které umožňuje odpojení spotřebiče od sítě na všech pólech, se šířkou kontaktního otvoru nejméně 3 mm, např. automatický jistič na ochranu vedení, zemní svod nebo pojistky.

VAROVÁNÍ

Připojení kabelů musí být provedeno v souladu s předpisy a šrouby svorek musí být pevně dotaženy.

VAROVÁNÍ

Po připojení varné desky k elektrické síti zkontrolujte, zda jsou všechny varné zóny připraveny k použití. To provedete tak, že každou z nich postupně krátce zapnete na maximální stupeň s vhodným nádobím.

VAROVÁNÍ

Věnujte pozornost rozdělení fází a nulových vodičů domovní přípojky a spotřebiče (schémata připojení), jinak může dojít k poškození komponent. Záruka se nevztahuje na škody způsobené nesprávnou instalací.

VAROVÁNÍ

Pokud je přívodní kabel poškozen, musí ho vyměnit výrobce, jeho servisní zástupce nebo podobně kvalifikovaná osoba, aby se předešlo nebezpečí.

1 N~ (32 A)

01	220-240 V ~	04	Modrå
02	Cerná 05 Šedá
03	Hnédà 06 Zelenä/žlute

2 N~ (16 A): Před připojením oddělte dvoufázové vodiče (L1 a L2).

01 220-240 V ~	05 Modrá
02 380-415 V ~	06 sedá
03 Cerná 07 Zelená/žlátá
04 Hnédá

2 x 1N~ (16 A): Před připojením oddělte vodiče.

01 220-240 V ~	05 Hnédá
02 Cerná 06 Šedá
03 Modrá 07 Zelená/žiúta
04 220-240 V ~

VAROVÁNÍ

Pro správné připojení napájení postupujte podle schématu zapojení přiloženého vedle svorek.

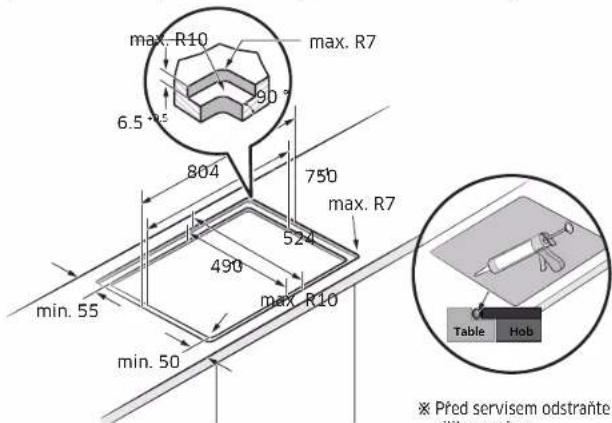

Instalace do pracovní desky

A. Sériové číslo

POZNÁMKA

Před instalací si poznamenejte sériové číslo na výrobním štítku spotřebiče. Toto číslo budete potřebovat v případě požadavku na servis a po instalaci již nebude přístupné, protože je uvedeno na původním výrobním štítku na horní nebo spodní straně spotřebiče.

POZNÁMKA

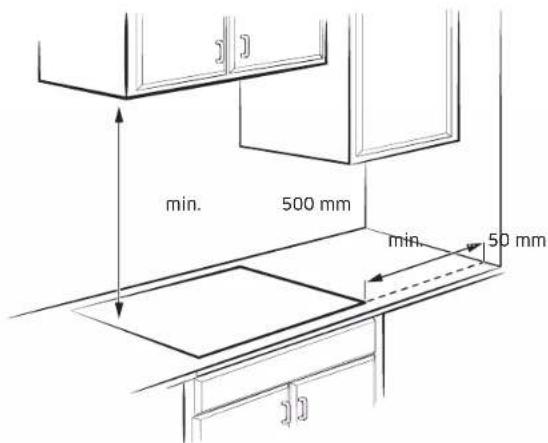

Zvláštní pozornost věnujte požadavkům na minimální prostor a vzdálenost.

POZNÁMKA

Spodní část varné desky je vybavena ventilátorem. Pokud se pod varnou deskou nachází zásuvka, neměly by se do ní ukládat drobné předměty nebo papír, protože by je ventilátor mohl nasát a mohlo by dojít k jeho poškození nebo k narušení chlazení.

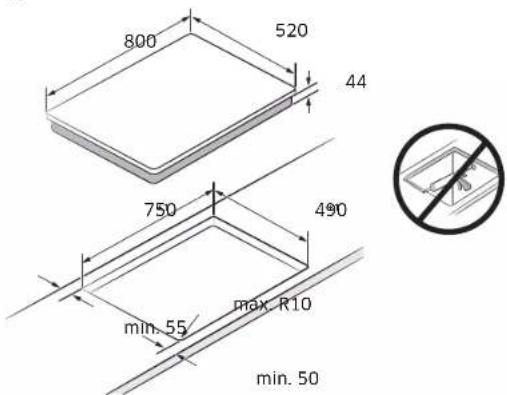

Instalace varné desky

Normální typ instalace Jednotka: mm

Typ zapuštěné instalace (nainstalovat lze pouze model NZ8 * FK)

10 Čeština

Indukční varná deska

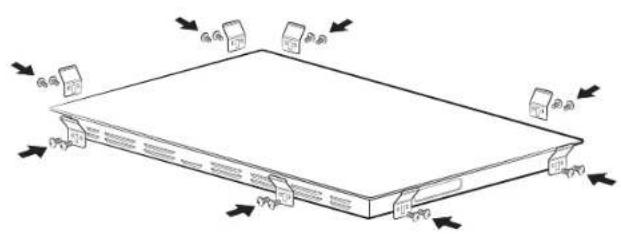

Pružina držáku (8) a šrouby (16)

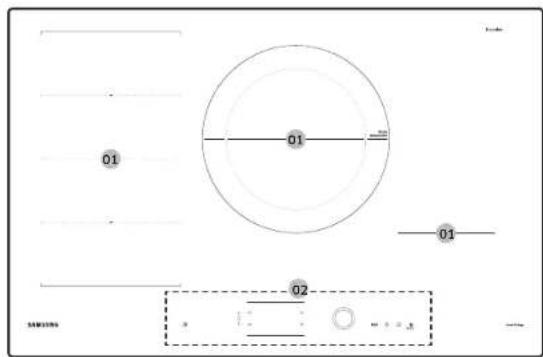

Než začnete

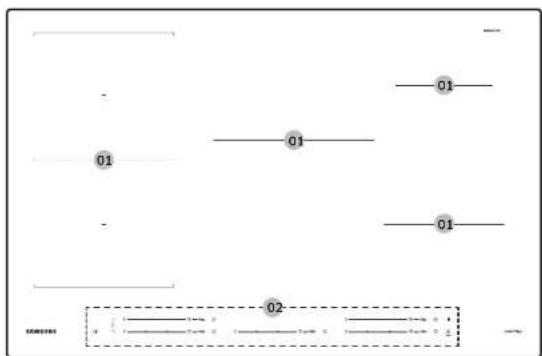

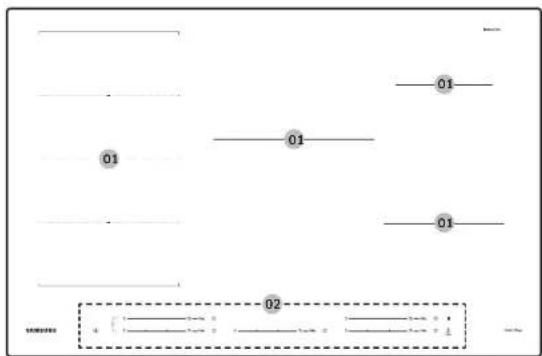

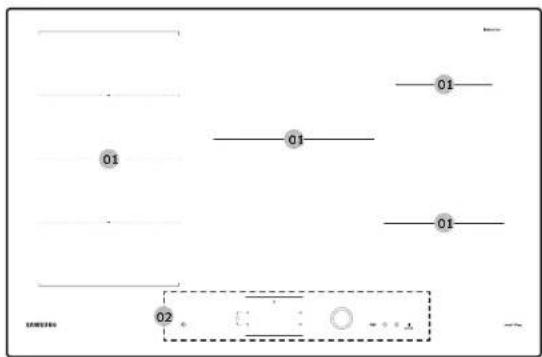

Varné zóny

NZ84C5047**

NZ85C5047**

Čeština 11

Než začnete

NZ84C6057*

NZ84C6058**

NZ85C6057**

NZ85C6058**

01 Indukční varná zóna 02 Ovládací panel

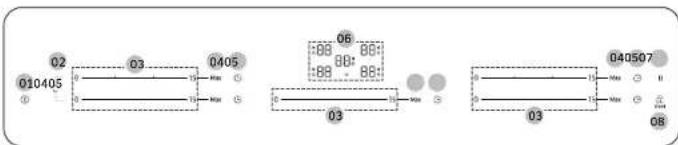

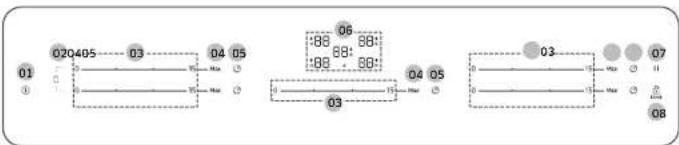

Ovládací panel

Ovládací panel 1 - NZ84C5047**

Ovládací panel 2 - NZ85C5047**

Ovládací panel 3 - NZ84C6057**

Ovládací panel 4 - NZ84C6058**

Ovládací panel 5 - NZ85C6057**

Ovládací panel 6 - NZ85C6058**

Než začnete

01	Zapnout/Vypnout	Aktivace dcaktivace varne desky.
02	Flex zona Výber Flex zony.
03	Ovladaci panel Nastaveni ohrevu a pridávány ič ubirráni casu.
04	Maximálnyi cesileni	Aktivace uvedné funkce.
05	Časovač Zapnuti nebo vypnutí casovače a jeho nastavení.
06	Displej	K zobraženi nastaveni ohrevu, zbytkového tepla a pripojeni Wi-Fi
07	Pozastavit Pře	Pojnutí vsech varných zón na nizký vykon.
08	Zámek	Podrženim po dobu 3 sekund uzamkete nebo odomkete ovladaci panel. (Dětský bezpečnostní zámek)
09	Pozastaveni a zámek	Přepnúti vsech varních zón na nizký vykon. Podrženim po dobu 3 sekund uzamkete nebo odomkete ovladaci panel. (Dětský bezpečnostní zámek)
10	Varná zona Výber varné zony.
11	Ovladaci knofík Nas	avení ohrevu a pridávány ič ubíráni casu.
12	Udržovat tepiotu	Udržoványi tepioty vařeného jidla.

Indukční ohřev

A. Indukční cívka B. Indukované proudy C. Elektronické obvody

Princip indukčního ohřevu: Když umístíte nádobí na varnou zónu a zapnete ji, elektronické obvody indukční varné desky vytvoří na dně nádobí indukované proudy, které okamžitě zvýší teplotu nádobí. Vysoká rychlost při vaření a smažení: Jelikož se ohřívá přímo pánev, a nikoli sklo, je účinnost vyšší než u jiných systémů - nedochází totiž k tepelným ztrátám. Většina absorbované energie se přemění na teplo.

Bezpečnostní vypnutí

Pokud některou z varných zón nevypnete nebo po delší dobu neupravíte úroveň výkonu, daná varná zóna se automaticky vypne. Varné zóny se vypínají po následující době.

UrovenVykonu Vypnuti
1-3 Po 6 hodinč
4-6 Po 5 hodině
7-9 Po 4 hodině
10-15 Po 1,5 hodině

Pokud se varná deska přehřívá z důvodu nesprávného fungování, zobrazí se A a varná deska se vypne.

POZNÁMKA

Pokud je nádobí nevhodné, příliš malé nebo na varnou zónu nebylo umístěno žádné nádobí, zobrazí se 8. A po 1 minutě se příslušná varná zóna vypne.

POZNÁMKA

Pokud se alespoň jedna nebo více z varných zón vypne před uplynutím uvedené doby, přečtěte si část „Odstraňování problémů“.

Další důvody, proč se varná zóna sama vypne

Všechny varné zóny se samy vypnou, pokud dojde k překypění tekutiny na ovládací panel.

Automatické vypnutí se aktivuje také v případě, že na ovládací panel položíte vlhký hadr. V obou těchto případech je nutné spotřebič po odstranění tekutiny nebo hadříku znovu zapnout tlačítkem Zapnout/Vypnout ①.

Indikátor zbytkového tepla

Když je jednotlivá varná zóna nebo varná deska vypnuta, přítomnost zbytkového tepla se na displeji příslušné varné zóny zobrazí pomocí symbolu H. H znamená „horké“. I když varnou zónu vypnete, indikátor zbytkového tepla zhasne až po vychladnutí varné zóny. Zbytkové teplo můžete využít k rozmrazování nebo udržování teplých potravin.

VAROVÁNÍ

Dokud svítí ukazatel zbytkového tepla, hrozí nebezpečí popálení.

VAROVÁNÍ

Pokud dojde k přerušení napájení, symbol H zhasne a informace o zbytkovém teple již nebudou dostupné. Stále se může stát, že se spálíte. Tomu se můžete vyhnout tím, že budete v blízkosti varné desky vždy opatrní.

Detekce teploty

Pokud by teplota na některé z varných zón z jakéhokoli důvodu překročila bezpečnostní hodnoty, varná zóna automaticky sníží výkon na nižší úroveň. Jakmile ukončíte používání varné desky, bude chladicí ventilátor dál pracovat, dokud elektronika varné desky nevychladne. Chladicí ventilátor se vypíná v závislosti na teplotě elektroniky.

Než začnete

Nádobí

Používejte nádobí s plochým dnem, které se zcela dotýká celé varné zóny. Zkontrolujte, zda je dno nádobí rovné. To provedete tak, že po něm budete otáčet pravítkem. Dodržujte všechna doporučení pro používání nádobí.

• Používejte nádobí vyrobené ze správného materiálu pro indukční vaření.
• Používejte kvalitní nádobí s těžkým dnem pro lepší rozložení tepla. Tím dosáhnete nejlepších výsledků vaření.
• Velikost nádobí přizpůsobte množství připravovaného jídla. Nádobí nenechávejte vařit na sucho. Mohlo by tak dojít k trvalému poškození v podobě rozbití, roztavení nebo otlaku, které mohou mít vliv na keramickou varnou desku. (Na tento typ poškození se nevztahuje záruka). Nepoužívejte špinavé nádobí ani nádobí se silným nánosem tuku. Vždy používejte nádobí, které se po vaření snadno čistí.

POZOR

• Varné zóny se po vypnutí mohou jevit jako vychladlé. Skleněný povrch však může být horký od zbytkového tepla přenášeného z nádobí. Nadále hrozí popálení. Horkého nádobí se nedotýkejte holýma rukama. Vždy si chraňte ruce před popálením pomocí rukavic nebo chňapek.
• Nesouvejte nádobí po povrchu varné desky. Mohlo by dojít k trvalému poškození varné desky.

Nádobí pro indukční varné zóny

Indukční hořák lze zapnout pouze tehdy, když je na jedné z varných zón umístěno nádobí s magnetickou základnou. Můžete použít nádobí označené jako vhodné.

MATERIAL Vhodnost
Ocel, smaltovaná ocel, litina Ano
Nerezová ocel Ano (pokud se ke dnu námobí prichyti magnet)
Hlinik, měf, mosaz, sklo, keramika, porcelán	Ne

POZNÁMKA

Nádobí vhodné pro indukční vaření označuje jako vhodné výrobce. Některé nádobí může při použití na indukčních varných zónách vydávat zvuky. Tyto zvuky neznamenají poruchu varné desky a nijak neovlivňují její provoz. - Speciální nádobí z nerezové oceli nemusí být vhodné pro indukční vaření. Zkontrolujte, zda dno nádobí přitahuje magnet.

Velikosti nádobí pro indukční varné zóny

Indukční varné zóny se automaticky přizpůsobují velikosti dna nádobí, a to až do určitého limitu. Magnetická část dna nádoby však musí mít minimální průměr v závislosti na velikosti varné zóny. Pro dosažení lepších výsledků používejte nádobí, jehož feromagnetický průměr odpovídá průměru hořáku. Pokud hořák nádobí nedetekuje, zkuste hořák větší velikosti.

POZNÁMKA

Průměr nádobí naleznete ve specifikacích varných zón modelu.

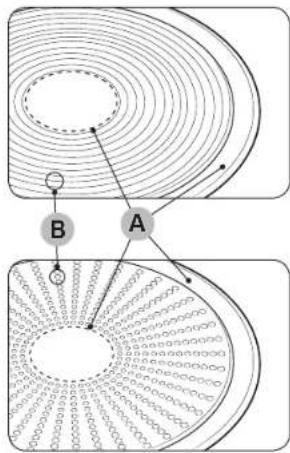

Některé nádobí má na dně tenký magnetický materiál, který umožňuje fungování s indukční varnou deskou. Toto nádobí má slabý magnetismus a nemusí dobře fungovat. (Slabý magnetismus znamená, že magnet nedrží pevně nebo že oblast, kde magnet drží, je malá.)

A. Oblast, kde magnet nedrží B. Oblast, kde magnet drží

• Přestože nádobí může být určeno pro indukční varnou desku, může být výkon ohřevu slabý nebo varná deska nemusí nádobí rozpoznat, a to v závislosti na velikosti a síle magnetické plochy na dně nádobí.

Při použití velkého nádobí s menším feromagnetickým prvkem se zahřívá pouze feromagnetický prvek. V důsledku toho nemusí být teplo rozloženo rovnoměrně.

Test vhodnosti

Správné umístění Tip k spoření energie

Správné Nesprávné
Nádobí s plochym dnem a rovnými stěnami	Nádobí se zákivaným ČiPokriveným dnem nebo stěnami
Nádobí splínuje nebo prekračuje doporučenou minimálni velikost pro varnou zónu.	Nádobí nesplùnuje doporučenou minimálni velikost pro aktuálni varnou zónu.
Nádobí zcela sedi na povrchu varné desky.	Nádobí sedi na listě varné desky nebo zcela nedosedá na povrch varné desky.
Nádobí je dokonale vyväžéné. Těžká rukojet zpúsobujé naklàněni nádobí.

Tyto tipy vám pomohou snížit spotřebu energie.

Nádobí vždy pokládejte na varnou zónu před zapnutím příslušného hořáku. Udržujte varné zóny a dno nádobí v čistotě. Jinak se bude spotřebovávat více energie. - Pokud má nádobí pokličku, pevněji ji uzavřete. Tím snížíte spotřebu energie. Před koncem vaření vypněte hořák. Pomocí zbytkového tepla udržujte teplo pokrmu.

Použití (NZ8****7**)

Použití dotykových tlačítek

Dotyková tlačítka se používají tak, že se dotknete požadovaného tlačítka špičkou prstu, dokud se nerozsvítí nebo nezhasnou příslušné indikátory, případně dokud se neaktivuje požadovaná funkce.

Při ovládání spotřebiče se dotýkejte vždy jen jednoho tlačítka. Pokud na tlačítko přitisknete příliš velkou plochu prstu, může se aktivovat i sousední tlačítko.

Zvuky během provozu

Pokud slyšíte: Praskání: nádobí je vyrobeno z jiných materiálů. Pískání: používáte více než dvě varné zóny a nádobí je vyrobeno z různých materiálů. Hučení: využíváte vysoké úrovně výkonu. Cvakání: dochází k elektrickému spínání. - Syčení, bzučení: pracuje ventilátor. Tyto zvuky jsou normální a nejedná se o závadu.

4 VAROVÁNÍ

Nepoužívejte nádobí o různých velikostech a z různých materiálů. Použití nádobí o různých velikostech nebo z různých materiálů může způsobovat hluk a vibrace.

POZNÁMKA

Použití nízkých úrovní výkonu (1-5) může způsobit cvakání.

Prvotní čištění

Otřete sklokeramický povrch desky vlhkým hadříkem a čisticím prostředkem na sklokeramické desky.

VAROVÁNÍ

Nepoužívejte žíravé nebo brusné čisticí prostředky. Mohlo by dojít k poškození povrchu.

Zapnutí spotřebiče

Spotřebič se zapíná pomocí tlačítka Zapnout/Vypnout. Stiskněte tlačítko Zapnout/Vypnout přibližně na 1-2 sekundy.

POZNÁMKA

Po stisknutí tlačítka Zapnout/Vypnout za účelem zapnutí spotřebiče je potřeba přibližně do 20 sekund zvolit úroveň výkonu. Jinak se spotřebič z bezpečnostních důvodů vypne.

Vypnutí spotřebiče

Spotřebič můžete úplně vypnout tlačítkem Zapnout/Vypnout.

Stiskněte tlačítko Zapnout/Vypnout přibližně na 1-2 sekundy.

POZNÁMKA

Po vypnutí jedné varné zóny nebo celé varné plochy se na digitálních displejích příslušných varných zón zobrazí varování před zbytkovým teplem ve formě H, dva kroky pro "horké".

Teplota se sníží a zmizí.

Výběr varné zóny a úrovně výkonu

1. Pro výběr varné zóny stiskněte příslušný ovládací panel.
2. Pro nastavení a úpravu úrovně výkonu použijte ovládací panel.

Ovladaci panel	0 15 Max
Ovladaci knoflik	Max

POZNÁMKA

Pokud je více než jedno tlačítko stisknuto po dobu delší než 8 sekund, zobrazí se na displeji varovné zóny 80.

Navrhovaná nastavení pro vaření konkrétních jídel

Čísla v tabulce níže jsou orientační. Úroveň výkonu potřebná pro různé způsoby vaření závisí na řadě proměnných, včetně kvality použitého nádobí a typu a množství vařených potravin.

Urovecnvykonu	Zpúsob vařeni Pr	Klady použiti
14-15	Ohříványi/ smaženi/fritoványi	Ohříványi velkeho množstvi tekutin, vařeni nudli, restoványi masa, pečeni guláse, dušeni masa.
8-11	Intenzivni smaženi	Steak, svicková, bramboráčky, klobásy, palačinky/lívance
7-10 Smaženi		Rizky, jatra, ryby, karbanátky, smažená vejce
5-7 Vařeni		Vareni až 1,5 I tekutiny, brambory, zelenina
2-4	Vareni v páře / dušeni / vařeni	Vareni v páře a dušeni malého množstvi zeleniny, vařeni rýze a mléčnéchPokrmù
1-2 Rozpoustění Rozpoustění		másla, Želatiny, Čokolády

POZNÁMKA

Úroveň výkonu je třeba upravit podle konkrétního nádobí a potravin.

Maximální zesílení

Funkce Maximální zesílení zajišťuje dodatečný výkon pro jednotlivé varné zóny. (například: potřebujete přivést k varu velké množství vody) Po uplynutí doby funkce Maximální zesílení se varné zóny automaticky nastaví zpět na nejvyšší nastavení ohřevu.

POZNÁMKA

Za určitých okolností se může funkce Maximální zesílení deaktivovat automaticky, aby se ochránily interní elektronické součásti varné desky. Například není možné nastavit maximální výkon na zadní i přední Flex zónu současně. Informace o době funkce Maximální zesílení najdete ve specifikaci varných zón vašeho modelu.

Řízení napájení

Varné zóny mají k dispozici maximální výkon. Pokud je tento rozsah výkonu překročen zapnutím funkce Maximální zesílení, řízení napájení automaticky sníží úroveň výkonu varné zóny. Poté se na displeji změní nastavená úroveň výkonu na maximální možnou úroveň výkonu.

Použití Flex zóny (pouze pro modely obsahující flexibilní zónu)

Flex funkce dokáže ovládat celou 1 varnou zónu, takže se dá používat velké nádobí. (například: oválné nádobí, hrnec na vaření ryb)

1. Stiskněte tlačítko Flex zóna
2. Pro nastavení a úpravu úrovně výkonu použijte ovládací panel.

POZNÁMKA

Stisknete tlačítko Flex zóna během provozu, funkce Flex zóna bude vypnuta. - Pokud stisknete tlačítko Flex zóna, zatímco každý hořák funguje na jiné úrovni výkonu, nastaví se hořák na vysokou úroveň.

Flex zóna Plus (pouze pro modely vybavené funkcí Flex zóna Plus)

Flexi zóna je velká varná plocha na levé straně varné desky (viz obrázek vlevo), která je speciálně navržena tak, aby se do ní vešlo více hrnců a pánví různých tvarů a velikostí najednou. Flex zóna má čtyři zóny, které jsou ovládány jednotlivými induktory, což umožňuje vařit bez ohledu na to, kde je na varné zóně umístěno nádobí.

Díky funkci Flex zóna Plus můžete ke zvětšení varné oblasti použít kombinaci různých varných zón. Stisknutím tlačítka Flex zóna můžete použít varnou zónu následujícím způsobem.

POZNÁMKA

• Při použití pouze jedné varné zóny musí být průměr dna nádoby menší než 14 cm.
• Varná deska může trvat 5-10 sekund, než rozpozná polohu nádobí. Zatímco varná deska rozpoznává nádobí, mohou být slyšet zvuky.

Během vaření nesundávejte nádobí z desky. Z bezpečnostních důvodů se varná deska automaticky zastaví, pokud je nádobí sejmuto na dobu delší než 5 sekund.

Použití Flex zóny Plus (pouze pro modely vybavené funkcí Flex zóna Plus)

1. Stiskněte tlačítko Flex zóna
2. Pro nastavení a úpravu úrovně výkonu slouží tlačítko Power level (Úroveň výkonu).

POZNÁMKA

Když stisknete tlačítko Flex zóna během provozu, funkce Flexibilní zóna bude vypnuta. Když stisknete tlačítko Flex zóna, zatímco jednotlivé varné zóny pracují na různých úrovních výkonu, výkon se automaticky nastaví na vyšší úroveň. - Při přesouvání nebo přidávání nádobí do nové Flex zóny zrušte aktuální operaci a poté stisknutím příslušného tlačítka Varná zóna varnou zónu aktivujte.

Časovač

Pokud je pro varnou zónu nastaven určitý čas, po jeho uplynutí se varná zóna vypne. Tuto funkci lze použít pro více varných zón současně.

Nastavení časovače

Varná zóna, pro kterou chcete použít bezpečnostní vypnutí, musí být zapnutá.

1. Stiskněte tlačítko Časovač ①

Nyní můžete nastavit opakovaným mačkáním tlačítka Časovač.

1. Pokud chcete nastavení časovače zrušit, podržte tlačítko Časovač ® po dobu 3 sekund.

POZNÁMKA

• Pokud chcete nastavení změnit rychleji, stiskněte a podržte libovolné tlačítko Časovač, dokud nedosáhnete požadované hodnoty.
• Po ukončení časovače se ozve několik pípnutí. A poté se varná zóna vypne.

Použití (NZ8****7**)

Funkce Pozastavit/Pokračovat

Funkce Pozastavit/Pokračovat současně (^) přepne všechny zapnuté varné zóny na nízký výkon a poté zpět na dříve nastavený stupeň výkonu. Tuto funkci lze použít ke krátkému přerušení vaření a následnému pokračování, např. za účelem vyřízení telefonního hovoru.

Po aktivaci funkce Pozastavit/Pokračovat se deaktivují všechna tlačítka kromě tlačítek Pozastavit II. Zámek Zapnout/Vypnout. ①

Ve vaření můžete pokračovat po opětovném stisknutí tlačítka Pozastavit II.

	Ovladaci panel Displej
Zapnuti	Stisknéte tlačitko Pozastavit | |	"
Vypnuti	Stisknéte tlačitko Pozastavit | |	Návrat na prědchozí uroven výkonu

Rychlé zastavení

Tato možnost snižuje počet kroků a dobu potřebnou k ukončení vaření. Varnou zónu můžete vypnout stisknutím tlačítka Varná zóna po dobu 2 sekund.

POZNÁMKA

Tlačítko Flex zóna nepodporuje funkci rychlého zastavení.

Dětský bezpečnostní zámek

Dětský bezpečnostní zámek můžete použít jako ochranu proti nechtěnému zapnutí varné zóny a aktivaci varné plochy. Ovládání, s výjimkou tlačítka Zapnutí/Vypnutí (pouze vypnutí ovládání), lze uzamknout, aby se zabránilo neúmyslné změně nastavení, například při otírání panelu hadříkem.

Aktivace/deaktivace dětského bezpečnostního zámku

1. Stiskněte tlačítko Zámek a přidržte přibližně na 3 sekundy. Ozve se potvrzovací akustický signál.
2. Stiskněte libovolné tlačítko. Na displejích se objeví symbol, což značí aktivaci dětského bezpečnostního zámku.
3. Dětský bezpečnostní zámek můžete vypnout opětovným stisknutím tlačítka Zámek po dobu 3 sekund. Ozve se potvrzovací akustický signál.

POZNÁMKA

Dětský zámek se aktivuje bez ohledu na zapnutí/vypnutí napájení. - Dětský bezpečnostní zámek můžete zapnout i během vaření. Pokud chcete vypnout hořák se zapnutým dětským bezpečnostním zámkem, stiskněte tlačítko Zapnout/Vypnout ①.

Limit maximálního výkonu

Tato funkce umožňuje nastavit maximální výkon jednotky.

1. Ponechejte spotřebič vypnutý.
2. Současně stiskněte levé přední tlačítko Maximalní zesílení Max a levé zadní tlačítko Časovač (po dobu přibližně 3 sekund).
3. Stiskněte pravé přední tlačítko Časovač přibližně na 3 sekundy.
4. Stiskněte levé přední tlačítko Časovač ÷ přibližně na 1,5 sekundy. Na displejích se zobrazí aktuální maximální výkon.
5. Limit výkonu můžete upravit pomocí tlačítka Zámek (3000 W, 4000 W, 7400 W).
6. Nastavení potvrdíte stisknutím tlačítka Zapnout/Vypnout ①.

POZNÁMKA

V režimu nízkého výkonu (3000 W, 4000 W) se úroveň výkonu přizpůsobí automaticky.

Zapnutí/vypnutí zvuku

1. Stiskněte tlačítko Zapnout/Vypnout přibližně na 1-2 sekundy.
2. Do 10 sekund od zapnutí spotřebiče stiskněte pravé přední tlačítko Časovač ⑤ po dobu 2 sekund.
3. Zvuk se vypne a na displeji se zobrazí 0E.
4. Pokud chcete změnit nastavení zvuku, opakujte kroky 1 a 2. Zvuk se zapne a na displeji se zobrazí.

POZNÁMKA

Po uplynutí 10 sekund od zapnutí spotřebiče již není možné měnit nastavení zvuku.

Smart Connect

Varná deska je vybavena Wi-Fi modulem, který lze použít pro synchronizaci varné desky s aplikací SmartThings. V aplikaci v telefonu můžete:

• monitorovat provozní stav a nastavení úrovně výkonu plotýnek varné desky; monitorovat nastavení časovače. Funkce, které lze ovládat z aplikace SmartThings, nemusí fungovat hladce, pokud jsou špatné komunikační podmínky nebo je produkt nainstalován na místě se slabým signálem Wi-Fi.

Jak připojit varnou desku

Než budete moci používat funkce dálkového ovládání varné desky Samsung, musíte ji spárovat s aplikací SmartThings.

1. Stáhněte si aplikaci SmartThings do chytrého zařízení a otevřete ji.
2. AP zapnete stisknutím tlačítka Pozastavit II po dobu přibližně 5 sekund.
3. Během navazování spojení bude blikat indikátor Wi-Fi. Po dokončení procesu bude indikátor svítit bez blikání. Nyní je varná deska úspěšně připojena.
4. Pokud se indikátor Wi-Fi Smart Connect nerozsvítí, postupujte podle pokynů v aplikaci a připojte se znovu.

POZNÁMKA

Dbejte na to, abyste funkci Smart Connect nastavovali pouze v době, kdy není varná deska v provozu. Další informace najdete ve webové příručce na adrese www.samsung.com

Zapnutí/vypnutí Wi-Fi

Pokud chcete zapnout/vypnout Wi-Fi, opakujte kroky 1 a 2 a 3.

1. Varnou desku zapnete stisknutím tlačítka Zapnout/Vypnout ① po dobu 1-2 sekund.
2. Dětský bezpečnostní zámek zapnete stisknutím tlačítka Zámek po dobu přibližně 3 sekund.
3. Postupujte podle pokynů v aplikaci a poté stiskněte a podržte tlačítko Max po dobu 3 sekund.

Použití (NZ8****7**)

Ovládání digestoře

Tento produkt je vybaven zařízením Bluetooth, které můžete použít k připojení varné desky k modelům digestoří s podporou ovládání od společnosti Samsung. Prostřednictvím připojení Bluetooth můžete z aplikace SmartThings ovládat digestoř.

Více informací o modelech digestoří s podporou ovládání od společnosti Samsung najdete na webu www.samsung.com.

Připojení modelu digestoře s podporou ovládání

1. Postupujte podle pokynů Bluetooth modelu digestoře s ovládáním a aktivujte připojení Bluetooth.
2. Připojení Bluetooth navážete souběžným stisknutím a podržením pravých předních tlačítek Časovač ® a Pozastavit II. Po úspěšném navázání připojení Bluetooth se na displeji zobrazí

POZNÁMKA

• Pokud se připojení Smart Connect nezdaří, nelze aplikaci SmartThings použít k monitorování a ovládání digestoře.
• Bez připojení Smart Connect k varné desce můžete ke spárování varné desky s digestoří a následné synchronizaci použít připojení Bluetooth. K tomu je nutné postupovat podle výše uvedených kroků 2 a 3.

Použití (NZ8****8**)

Zapnutí spotřebiče

Spotřebič se zapíná pomocí tlačítka Zapnout/Vypnout ①. Stiskněte tlačítko Zapnout/Vypnout ① přibližně na 1-2 sekundy.

POZNÁMKA

Po stisknutí tlačítka Zapnout/Vypnout ① za účelem zapnutí spotřebiče je potřeba přibližně do 20 sekund zvolit úroveň výkonu. Jinak se spotřebič z bezpečnostních důvodů vypne.

Vypnutí spotřebiče

Spotřebič můžete úplně vypnout tlačítkem Zapnout/Vypnout ①

Stiskněte tlačítko Zapnout/Vypnout ① přibližně na 1-2 sekundy.

POZNÁMKA

Po vypnutí jedné varné zóny nebo celé varné plochy se na digitálních displejích příslušných varných zón zobrazí varování před zbytkovým teplem ve formě H, dva kroky H pro "horké".

Teplota se sníží aB. Hemizi.

Výběr varné zóny a úrovně výkonu

1. Pro výběr varné zóny stiskněte příslušné tlačítko Varná zóna
2. Pro nastavení a úpravu úrovně výkonu použijte ovládací panel, ovládací tlačítko nebo ovládací knoflík.

Ovládaci panel	0 15 Max
Ovládaci knoflik	Max

POZNÁMKA

Ve výchozím nastavení je při výběru varné zóny zvolena úroveň 15. - Pokud je více než jedno tlačítko stisknuto po dobu delší než 8 sekund, zobrazí se na displeji varné zóny B0.

Navrhovaná nastavení pro vaření konkrétních jídel

Čísla v tabulce níže jsou orientační. Úroveň výkonu potřebná pro různé způsoby vaření závisí na řadě proměnných, včetně kvality použitého nádobí a typu a množství vařených potravin.

Uroveh vykonu	Zpúsob vařeni Pr	Klady použiti
14-15	Ohříványi/ smaženi/fritoványi	Ohříványi velkeho množství tekutin, vařeni nudli, restoványi masa, pečeni guláse, duženi masa.
8-11	Intenzivni smaženi	Steak, svicková, bramboráčky, klobásy, palacinky/livance
7-10 Smaženi		Rízky, jatra, ryby, karbanátky, smažená vejce
5-7 Vařeni		Vareni až 1,5 l tekutiny, brambory, zelenina
2-4	Vareni v páre / dušeni / vařeni	Vareni v páre a dušeni malého množství zeleniny, vařeni rýze a mléčnéchPokrmů
1-2 Rozpoustěné Ropoustěné	másla, zelatiny, Čokolády

POZNÁMKA

Úroveň výkonu je třeba upravit podle konkrétního nádobí a potravin.

Maximální zesílení

Funkce Maximální zesílení zajišťuje dodatečný výkon pro jednotlivé varné zóny (například potřebujete přivést k varu velké množství vody). Po uplynutí doby funkce Maximální zesílení se varné zóny automaticky nastaví zpět na nejvyšší nastavení ohřevu.

POZNÁMKA

Za určitých okolností se může funkce Maximální zesílení deaktivovat automaticky, aby se ochránily interní elektronické součásti varné desky. Například není možné nastavit maximální výkon na zadní i přední Flex zóně současně. Informace o době funkce Maximální zesílení najdete ve specifikaci varných zón vašeho modelu.

Řízení napájení

Varné zóny mají k dispozici maximální výkon. Pokud je tento rozsah výkonu překročen zapnutím funkce Maximální zesílení, řízení napájení automaticky sníží úroveň výkonu varné zóny. Na displeji této varné zóny se po dobu několika sekund střídavě zobrazují nastavený stupeň výkonu a maximální možný stupeň výkonu. Poté se na displeji změní nastavená úroveň výkonu na maximální možnou úroveň výkonu.

Použití Flex zóny (pouze pro modely obsahující flexibilní zónu)

Flex funkce dokáže ovládat celou levou varnou zónu, takže se dá používat velké nádobí (například: oválné nádobí, hrnec na vaření ryb).

1. Stiskněte tlačítko Flex zóna
2. Pro nastavení a úpravu úrovně výkonu slouží tlačítko Power level (Úroveň výkonu).

POZNÁMKA

Stisknete tlačítko Flex zóna během provozu, funkce Flex zóna bude vypnuta. - Pokud stisknete tlačítko Flex zóna, zatímco každý hořák funguje na jiné úrovni výkonu, nastaví se hořák na vysokou úroveň.

Flex zóna Plus (pouze pro modely vybavené funkcí Flex zóna Plus)

Flexi zóna je velká varná plocha na levé straně varné desky (viz obrázek vlevo), která je speciálně navržena tak, aby se do ní vešlo více hrnců a pánví různých tvarů a velikostí najednou. Flex zóna má čtyři zóny, které jsou ovládány jednotlivými induktory, což umožňuje vařit bez ohledu na to, kde je na varné zóně umístěno nádobí.

Díky funkci Flex zóna Plus můžete ke zvětšení varné oblasti použít kombinaci různých varných zón. Stisknutím tlačítka Flex zóna můžete použít varnou zónu následujícím způsobem.

POZNÁMKA

• Při použití pouze jedné varné zóny musí být průměr dna nádoby menší než 14 cm.
• Varné desce může trvat 5–10 sekund, než rozpozná polohu nádobí. Zatímco varná deska rozpoznává nádobí, mohou být slyšet zvuky.
• Během vaření nesundávejte nádobí z desky. Z bezpečnostních důvodů se varná deska automaticky zastaví, pokud je nádobí sejmuto na dobu delší než 5 sekund.

Použití Flex zóny Plus (pouze pro modely vybavené funkcí Flex zóna Plus)

1. Stiskněte tlačítko Flex zóna
2. Pro nastavení a úpravu úrovně výkonu slouží tlačítko Power level (Úroveň výkonu).

POZNÁMKA

Když stisknete tlačítko Flex zóna během provozu, funkce Flexibilní zóna bude vypnuta. Když stisknete tlačítko Flex zóna, zatímco jednotlivé varné zóny pracují na různých úrovních výkonu, výkon se automaticky nastaví na vyšší úroveň. Při posouvání nebo přidávání nádobí do nové Flex zóny zrušte aktuální operaci a poté stisknutím příslušného tlačítka Varná zóna varnou zónu

1Varna26naite.

Udržovat teplotu

1. Pomocí této funkce se udrží teplota vařeného jídla. Stiskněte příslušné tlačítko varné zóny
2. Stiskněte tlačítko Udržovat teplotu
3. Změní se displej varné zóny.
4. Opětovným stisknutím tlačítka Udržovat teplotu varnou zónu vypnete.

Časovač

Použití časovače jako bezpečnostního vypnutí

Pokud je pro varnou zónu nastaven určitý čas, po jeho uplynutí se varná zóna sama vypne. Tuto funkci lze použít pro více varných zón současně.

Nastavení časovače

Varné zóny, pro které chcete použít bezpečnostní vypnutí, musí být zapnuté.

1. Stiskněte tlačítko Časovač
2. Časovač můžete nastavit opakovaným mačkáním tlačítka Časovač
3. Pokud chcete nastavení časovače zrušit, podržte tlačítko Časovač po dobu 3 sekund.

POZNÁMKA

• Pokud chcete nastavení změnit rychleji, stiskněte a podržte libovolné tlačítko Časovač, dokud nedosáhnete požadované hodnoty.
• Po ukončení časovače se ozve několik pípnutí. Varná zóna však nebude vypnuta.

Funkce Pozastavit/Pokračovat

Funkce Pozastavit/Pokračovat současně přepne všechny zapnuté varné zóny na nízký výkon a poté zpět na dříve nastavený stupeň výkonu. Tuto funkci lze použít ke krátkému přerušení vaření a následnému pokračování, například za účelem vyřízení telefonního hovoru.

Po aktivaci funkce Pozastavit/Pokračovat se deaktivují všechna tlačítka kromě tlačítek Pozastavení a zámek 12 a Zapnout/Vypnout ①

Ve vaření můžete pokračovat po opětovném stisknutí tlačítka Pozastavení a zámek

	Oviedo panel Displej
Zapnuti	Stisknéte tlacitko Pozastavení a zámek II	II
Vypnuti	Stisknéte tlacitko Pozastavení a zámek II	Návrat na prěchodzi urovný výkonu

Rychlé zastavení

Tato možnost snižuje počet kroků a dobu potřebnou k ukončení vaření. Varnou zónu můžete vypnout stisknutím tlačítka Varná zóna po dobu 2 sekund.

POZNÁMKA

Tlačítko Flex zóna nepodporuje funkci rychlého zastavení.

Dětský bezpečnostní zámek

Dětský bezpečnostní zámek můžete použít jako ochranu proti nechtěnému zapnutí varné zóny a k aktivaci varné plochy. Také ovládací panel, s výjimkou tlačítka Zapnutí/Vypnutí (1) (pouze vypnutí ovládání), lze uzamknout, aby se zabránilo neúmyslné změně nastavení, například při otírání panelu hadříkem.

Aktivace/deaktivace dětského bezpečnostního zámku

1. Stiskněte tlačítko Pozastavení a zámek II přibližně na 3 sekundy. Ozve se potvrzovací akustický signál.
2. Stiskněte libovolné tlačítko. Na displejích se objeví symbol, což značí aktivaci dětského bezpečnostního zámku.
3. Dětský bezpečnostní zámek můžete vypnout opětovným stisknutím tlačítka Pozastavení a zámek II po dobu 3 sekund. Ozve se potvrzovací akustický signál.

POZNÁMKA

Dětský zámek se aktivuje bez ohledu na zapnutí/vypnutí napájení. - Dětský bezpečnostní zámek můžete zapnout i během vaření. Pokud chcete vypnout hořák se zapnutým dětským bezpečnostním zámkem, stiskněte tlačítko Zapnout/Vypnout ① nebo nejprve vypněte dětský bezpečnostní zámek a poté stiskněte příslušné tlačítko Varná zóna.

Limit maximálního výkonu

Tato funkce umožňuje nastavit maximální výkon jednotky.

1. Ponechejte spotřebič vypnutý.
2. Dětský bezpečnostní zámek zapnete stisknutím tlačítka Pozastavení a zámek II po dobu přibližně 3 sekund.
3. Stiskněte současně levé přední tlačítko Varná zóna a pravé přední tlačítko Varná zóna po dobu přibližně 3 sekund.
4. Stiskněte tlačítko Časovač přibližně na 3 sekundy. Na displejích se zobrazí aktuální maximální výkon.
5. Limit výkonu můžete upravit pomocí tlačítka Pozastavení a zámek (3000 W, 4000 W, 7400 W).
6. Nastavení potvrdíte stisknutím tlačítka Zapnout/Vypnout ①.

POZNÁMKA

V režimu nízkého výkonu (3000 W, 4000 W) se úroveň výkonu přizpůsobí automaticky.

Zapnutí/vypnutí zvuku

1. Stiskněte tlačítko Zapnout/Vypnout ① přibližně na 1-2 sekundy.
2. Do 10 sekund od zapnutí spotřebiče stiskněte tlačítko Časovač ① po dobu 3 sekund.
3. Zvuk se vypne a na displeji se zobrazí 88.
4. Pokud chcete změnit nastavení zvuku, opakujte kroky 1 a 2. Zvuk se zapne a na displeji se zobrazí 88.

POZNÁMKA

Po uplynutí 10 sekund od zapnutí spotřebiče již není možné měnit nastavení zvuku.

Smart Connect

Varná deska je vybavena vestavěným Wi-Fi modulem, který lze použít pro synchronizaci varné desky s aplikací SmartThings. V aplikaci ve smartphonu můžete:

• monitorovat provozní stav a nastavení úrovně výkonu prvků varné desky;
• kontrolovat a měnit nastavení časovače.

Funkce, které lze ovládat z aplikace SmartThings, nemusí fungovat hladce, pokud jsou špatné komunikační podmínky nebo je produkt nainstalován na místě se slabým signálem Wi-Fi.

Jak připojit varnou desku

Než budete moci používat funkce dálkového ovládání varné desky Samsung, musíte ji spárovat s aplikací SmartThings.

1. Stáhněte si aplikaci SmartThings do chytrého zařízení a otevřete ji.
2. Varnou desku zapnete stisknutím tlačítka Zapnout/Vypnout (①) po dobu 1-2 sekund.
3. Dětský bezpečnostní zámek zapnete stisknutím tlačítka Pozastavení a zámek (10) po dobu přibližně 3 sekund.
4. Postupujte podle pokynů v aplikaci a poté stiskněte a podržte tlačítko Max po dobu 3 sekund.
5. Během navazování spojení bude blikat indikátor Wi-Fi. Po dokončení procesu bude indikátor svítit bez blikání. Nyní je varná deska úspěšně připojena.
6. Pokud se indikátor Wi-Fi Smart Connect nerozsvítí, postupujte podle pokynů v aplikaci a připojte se znovu.

POZNÁMKA

• Dbejte na to, abyste funkci Smart Connect nastavovali pouze v době, kdy není varná deska v provozu. Další informace najdete ve webové příručce na adrese www.samsung.com

Zapnutí/vypnutí Wi-Fi

• Pokud chcete zapnout/vypnout Wi-Fi, opakujte kroky 2 až 4.

Ovládání digestoře

Tento produkt je vybaven zařízením Bluetooth, které můžete použít k připojení varné desky k modelům digestoří s podporou ovládání od společnosti Samsung. Prostřednictvím připojení Bluetooth můžete z aplikace SmartThings ovládat digestoř.

Více informací o modelech digestoří s podporou ovládání od společnosti Samsung najdete na webu www.samsung.com.

Škrabky na sklo a čističe sklokeramických desek jsou k dostání ve specializovaných prodejnách.

Problémové nečistoty

1. Připálený cukr, roztavený plast, hliníkovou fólii nebo jiné materiály odstraňte ihned škrabkou na sklo, dokud jsou ještě horké.

VAROVÁNÍ

Při použití škrabky na sklo na horké varné zóně hrozí nebezpečí popálení:

1. Až varná deska vychladne, vyčistěte ji běžným způsobem. Pokud již varná zóna, na které se něco roztavilo, vychladla, znovu ji zahřejte a vyčistěte.

POZNÁMKA

Škrábance nebo tmavé skvrny na povrchu sklokeramické desky, způsobené například pánví s ostrými hranami, nelze odstranit. Nemají žádný negativní vliv na fungování varné desky.

Rám varné desky (volitelný)

VAROVÁNÍ

Na rám varné desky nepoužívejte ocet, citronovou šťávu ani odstraňovač vodního kamene, jinak se na něm objeví matné skvrny.

1. Rám otřete vlhkým hadrem.
2. Vysušené nečistoty navlhčete mokrým hadrem. Otřete a osušte.

Zajištění ochrany spotřebiče před poškozením

Nepoužívejte varnou desku jako pracovní povrch ani na nic neodkládejte. Nepoužívejte varnou zónu, pokud na varné desce není žádná pánev nebo pokud je pánev prázdná. - Sklokeramická deska je velmi pevná a odolná vůči teplotním šokům, ale není nerozbitná. Může se poškodit pádem ostrého nebo tvrdého předmětu na varnou desku. Nepokládejte pánev na rám varné desky. Mohlo by dojít k poškrábání a poškození povrchové úpravy. - Dávejte pozor, aby na rám varné desky nevytekly kyselé tekutiny, například ocet, citronová šťáva a prostředky na odstraňování vodního kamene, protože by mohly způsobit vznik matných skvrn. - Pokud se do kontaktu s horkou varnou zónou dostane cukr nebo přípravek obsahující cukr a rozpustí se, měl by se okamžitě odstranit kuchyňskou škrabkou, dokud je ještě horký. Pokud se nechá zchladnout, může při odstraňování poškodit povrch desky. Všechny předměty a materiály, které by se mohly roztavit, například plasty, hliníkové fólie a pečicí fólie, ukládejte mimo povrch sklokeramické desky. Pokud se něco takového na varné desce připeče, je třeba to okamžitě odstranit škrabkou.

Odstraňování problémů a servis

Odstraňování problémů

Závada může být způsobena drobnou informací, kterou můžete za pomoci následujících pokynů sami opravit. Pokud následující pokyny ve vašem konkrétním případě nepomohou, nepokoušejte se o další opravy.

VAROVÁNÍ

Opravy spotřebiče smí provádět pouze kvalifikovaný servisní technik. Nesprávně provedené opravy mohou pro uživatele znamenat značné riziko. Pokud spotřebič potřebuje opravu, obraťte se na zákaznické středisko.

Problém Możná	prícina Rešeni
Co mám delat,Pokud varné zony nefunguji?	• Pojistka v domovni elektröinstalaci neni v pořádku.	• Pokud se pojistky několikrát vypnou, zavolejte autorizovaného elektrikáře.
Co mám delat,Pokud se varné zony nezapinaji?	• Omylem bylo stisknuto tlacitko Zapnout/Vypnout ①.• Ovladaci panel je castečné zakrytý vihkým hadrem nebo tokrtytekutinou.	• Spotřebić je správné zapnutý. • Očistěte ovladaci panel.
Co mám delat, když nahrédzmízi zobrazeni s vyjmikou BB Indikatoru zbytkového tepla?	• Omylem bylo stisknuto tlacitko Zapnout/Vypnout ①.• Ovladaci panel je castečné zakrytý vihkým hadrem nebo tokrtytekutinou.	• Spotřebić je správné zapnutý. • Očistěte ovladaci panel.
Co mám delat, když se po vypnutú varnych zón na displeji nezobrazaju edikátor zbytkového tepla?	• Varná zona se použivala Jen krátce, a proto se dostatečné nezahrála.	• Pokud je varné zona horká, zavolejte mistrinmu servisinmu středisku.

Informačni kód Możnà prćiina Rešeni
88	Je problem se senzorem teploty horáku.	Restartujte spotřebic pomoci tlačitka Zapnout/Vypnout① . Pokud problem pretrévá, odpoje napajeni na déie než 30 sekund. Poté spotřebic restartujte a zkuste to znovu. Pokud problem nacăle pretrévá, kontaktujte mistrí servisni středisko.
88	Zjistěné teplota je vyssi, než je urçeno.
88	Je problem se senzorem PBA.
88	Stojnosměrný motor repracuje kvūli problemùm s deskou plośnych spoju ā kabelázi nebo kvūli elektrický poruchám na lopatce motoru.
88	Tlačitko je stisknute déie než 8 sekund.	Zkontrolujte, zda je tlacitko mckré nebo stisknute. Pokud problem pretrévá, restartujte spotřebie pomoci tlačitka Zapnout/Vypnout ① . Pokud problem nadále pretrévá, kontaktujte mistrí servisni středisko.
88	Nefunguje komunikace mezi hlavní a vedlejiš deskou plośnych spoju.	Restartujte spotřebie pomoci tlačitka Zapnout/Vypnout① . Pokud problem pretrévá, odpoje napajeni na déic než 30 sekund. Poté restartujte spotřebie. Pokud problem nadále pretrévá, kontaktujte mistrí servisni středisko.
88	Integrovaný obvod s dotykovym ovládámínnekomunikujé béznym zpúsobem.
88	Hodnota je mimo normálníní napěti (220-240 V).	Zkontrolujte domaci prostredi napajeni.
88	Pokud varná nadoba není vchodná pro indukci nebo spotřebie pracije bez varné nádoby, zobrazi se informace na displeji.	Použijte varnou nadobu vchodnou pro indukci.

Co mám dělat, pokud se varná zóna nezapíná nebo nevypíná?

Může to mít jednu z následujících příčin:

Ovládací panel je částečně zakrytý vlhkým hadrem nebo politý tekutinou. - Je aktivován dětský zámek a zobrazuje se BB.

Co mám dělat, pokud je rozsvíceno 0?

Zkontrolujte následující:

Ovládací panel je částečně zakrytý vlhkým hadrem nebo pokrytý tekutinou. Reset provedete stisknutím tlačítka Zapnout/Vypnout①. - Pokud kapalina přetekla na ovládací panel, otřete ji.

Co mám dělat, pokud je rozsvíceno?

Zkontrolujte následující:

Varná deska je přehřátá z důvodu nesprávného fungování. - Po zchladnutí varné desky proveďte reset stisknutím tlačítka Zapnout/Vypnout ①.

Co mám dělat, pokud je rozsvíceno?

Zkontrolujte následující:

Nádobí je nevhodné, příliš malé nebo na varnou zónu nebylo umístěno žádné nádobí. Při použití nevhodného nádobí zobrazená zpráva automaticky zmizí.

Co mám dělat, když po vypnutí varné desky běží chladicí ventilátor?

Zkontrolujte následující:

• Po skončení používání varné desky se chladicí ventilátor sám spustí a začne chladit.
• Po vychladnutí elektroniky varné desky nebo po uplynutí maximální doby (10 minut) se chladicí ventilátor vypne.
• Pokud si vyžádáte servisní zásah v souvislosti s informacemi, které se vyskytly během provozu spotřebiče, může být návštěva technika zákaznického servisu zpoplatněna i přesto, že je výrobek ještě v záruce.

Servis

Než zavoláte o radu nebo na servis, podívejte se do části. Odstraňování

Problém. Pokud nadále potřebujete pomoc, postupujte podle níže uvedených pokynů.

Jde o technickou závadu?

Pokud ano, kontaktujte zákaznické středisko.

Vždy se předem připravte na diskuzi. To usnadní proces diagnostiky problému a

také rozhodování, zda je nutná návštěva zákaznického servisu.

Poznamenejte si prosím následující informace.

• Jak se problém projevuje?
• Za jakých okolností k problému dochází?

Během hovoru mějte po ruce informaci o modelu a sériovém čísle svého

spotřebiče. Tyto informace jsou na typovém štítku uvedeny následovně:

• Popis model S/N kód (15 číslic)

Doporučujeme vám si tyto informace opsat. Model:

Sériové číslo:

Kdy vám vznikají náklady i během záruční doby?

• Pokud jste mohli problém odstranit sami použitím některého z řešení uvedených v části „Odstraňování problémů".
• Pokud musí technik zákaznického servisu absolvovat několik servisních výjezdů, protože mu při návštěvě nebyly poskytnuty všechny relevantní informace, takže musí například jet pro náhradní díly, výše popsaná příprava na telefonní hovor vám ušetří náklady na tyto cesty.

OTÁZKY NEBO KOMENTÁŘE?

ZEMÉ VOLEJTE		NEBO NAS NAVŠTIVTE ONLINE NA ADRESE
UK 0333	000 0333 www.samsung.com/uk/support
IRELAND (EIRE)	0818 717100 www.samsung.com/ie/support
GERMANY 06	196 77 555 77 www.samsung.com/de/support
FRANCE 01	48 63 00 00 www.samsung.com/fr/support
SPAIN 91	175 00 15 www.samsung.com/es/support
PORTUGAL	210 608 098 Chamada para a rede fixa nacional Dias Útis das 9h às 20h	www.samsung.com/pt/support
LUXEMBURG	261 03 710 www.samsung.com/be_fr/support
NETHERLANDS	088 90 90 100 www.samsung.com/nl/support
BELGIUM 02	-201-24-18	www.samsung.com/be/support (Dutch) www.samsung.com/be_fr/support (French)
NORWAY	21629099	www.samsung.com/no/support
DENMARK	707 019 70	www.samsung.com.dk/support
FINLAND 03	6227 515 www.samsung.com/fi/support
SWEDEN	0771 400 300 www.samsung.com/se/support
AUSTRIA	0800 72 67 864 (0800-SAMSUNG)	www.samsung.com/at/support
SWITZERLAND	0800 726 786	www.samsung.com/ch/support (Cerman) www.samsung.com/ch_fr/support (French)
HUNGARY	0680SAMSUNG (0680-726-7864)	www.samsung.com/hu/support
CZECH	800 - SAMSUNG (800-726786)	www.samsung.com/cz/support
SLOVAKIA	0800 - SAMSUNG (0800-726 786)	www.samsung.com/sk/support
CROATIA	072 726 786	www.samsung.com/hr/support
BOSNIA	055 233 999 www.samsung.com/ba/support

ZEMÉ VOLEJTE		NEBO NAS NAVŠTIVTE ONLINE NA ADRESE
NORTH MACEDONIA	023 207 777 www.samsung.com/mlk/support
MONTENEGRO	020 405 888	www.samsung.com/support
SLOVENIA	080 697 267 (brezplačna stevilka)	www.samsung.com/si/support
SERBIA	011 321 6899 www.samsung.com/rs/support
KOSovo	038 40 30 90	www.samsung.com/support
ALBANIA	045 620 202	www.samsung.com/al/support
BULGARIA	0800 111 31 - Бразален за ветший оретату *3000 - Лета наEdи范围内�овор пл соред тарфота на mobлинист оретату 09-00 до 18-00 - Понededеленид ретек	www.samsung.com/bg/support
ROMANIA	0800872678 - Apel Gratisit *8000 - Apel tarifat in retea Program Call Center Luni - Vineri: 9 AM - 6 PM	www.samsung.com/ro/support
ITALIA	800-SAMSUNG (800.7267864)	www.samsung.com/fit/support
CYPRUS	8009 4000 only from landline, toll free	www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864) only from land line ([phone] from mobile and land line
POLAND	801-172-678* * (opfata wedfug taryfy operatora)	http://www.samsung.com/pl/support/
LITHUANIA	800-77777 www.samsung.com/t/support
LATVIA	8000-7267	www.samsung.com/lv/support
ESTONIA	800-7267 www.samsung.com/ee/support

Používání tohoto návodu 3

V této uživatelské příručce se používají následující symboly: 3

Bezpečnostní pokyny 3

Správná likvidace starého spotřebiče 7

Rychlé zastavení 22

Dětská pojistka 22

Používání tohoto návodu

Než začnete spotřebič používat, si pozorně přečtěte tento návod k použití a zvláštní pozornost věnujte bezpečnostním informacím uvedeným v následující části. Tento návod si uschovejte pro případ, že byste ho v budoucnu potřebovali. Při změně majitele spotřebiče nezapomeňte předat návod novému majiteli.

Bezpečnostní pokyny

Bezpečnostní stránky tohoto spotřebiče odpovídají všem uznávaným technickým a bezpečnostním normám. Jako výrobci však věříme, že je naší povinností obeznámit vás s následujícími bezpečnostními pokyny.

VAROVÁNÍ

Tento spotřebič není určen k tomu, aby ho používaly osoby (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi, případně s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem nebo nebyly poučeny o používání spotřebiče osobou odpovědnou za jejich bezpečnost. Na děti je třeba dávat pozor, aby se se spotřebičem nehrály.

Bezpečnostní pokyny

Po instalaci by mělo být možné tento spotřebič odpojit od napájení. Odpojení lze dosáhnout tak, že bude zástrčka přístupná nebo začleněný spínač do pevné elektroinstalace v souladu s pravidly zapojení.

Před čištěním spotřebič vždy vypněte.

Varnou desku čistěte podle pokynů na čištění a údržbu uvedených v tomto návodu.

Domácí zvířata nepouštějte ke spotřebiči, protože domácí zvířata mohou stoupit na ovládací prvky spotřebiče a způsobit poruchu.

Správná likvidace starého spotřebiče

VAROVÁNÍ

Správná likvidace tohoto výrobku (elektrotechnický a elektronický odpad)

(V zemích se zavedeným separovaným sběrem) Toto označení na výrobku, příslušenství nebo v průvodní brožuře říká, že po skončení životnosti by produkt ani jeho elektronické příslušenství (např. nabíječka, náhlavní souprava, USB kabel) neměly být likvidovány s ostatním domovním odpadem. Případnému poškození životního prostředí nebo lidského zdraví můžete předejít tím, že budete tyto výrobky oddělovat od ostatního odpadu a vrátíte je k recyklaci. Uživatelé v domácnostech by pro podrobné informace, jak ekologicky bezpečně naložit s těmito výrobky, měli kontaktovat buď prodejce, který jim je prodal, nebo příslušný úřad v místě jejich bydliště. Průmysloví uživatelé by měli kontaktovat svého dodavatele a prověřit si podmínky kupní smlouvy. Tento výrobek ani jeho elektronické příslušenství by neměly být likvidovány spolu s ostatním průmyslovým odpadem.

Informace o environmentálních závazcích společnosti Samsung a regulačních povinnostech týkajících se konkrétního výrobku, např. nařízení REACH, najdete na stránce: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

Bezpečnostní brýle Šablona pila Vrtačka

01 220 - 240 V -	04 Modrý
02 Cierny 05 Šedý
03 Hnedý 06 Žitozělený

2N~ (16 A): Před připojením oddělte 2-fázové vodiče (L1 a L2)

01 220 - 240 V ~	05 Modry
02 380 - 415 V ~	06 Sedy
03 Cierny 07 Žltoze	eny
04 Hnedy

2 x 1N~ (16 A): Před připojením oddělte vodič.

01 220 - 240 V ~	05 Hnedý
02 Cierny 06 Šedý
03 Modrý 07 Žitozělený
04 220 - 240 V ~

VAROVÁNÍ

Aby bylo napájení správně připojeno, postupujte podle schématu zapojení připevněného v blízkosti svorek.

Zvláštní pozornost věnujte požadavkům na minimální prostor a volný prostor.

POZNÁMKA

Spodní část varné desky je vybavena ventilátorem. Pokud se pod varnou deskou nachází zásuvka, neměla by se používat na odkládání malých předmětů nebo papíru, protože pokud by se nasály do ventilátoru, mohl by ventilátor poškodit nebo narušit chlazení.

Pružinové držáky (8) a šrouby (16)

Než začnete

Varné zóny

NZ84C5047**

NZ85C5047**

Než začnete

NZ84C6057**

NZ84C6058**

NZ85C6057**

NZ85C6058**

01 Indukční varná zóna 02 Ovládací panel

Ovládací panel

Ovládací panel 1 - NZ84C5047**

Ovládací panel 2 - NZ85C5047**

Ovládací panel 3 - NZ84C6057**

Ovládací panel 4 - NZ84C6058**

Ovládací panel 5 - NZ85C6057**

Ovládací panel 6 - NZ85C6058**

Než začnete

Výkonový stupeř Vypnuttie napájania
1-3 Po 6 hodine
4-6 Po 5 hodine
7-9 Po 4 hodine
10-15 Po 1,5 hodine

POZNÁMKA

Pokud je varná deska přehřátá v důsledku neobvyklého provozu, zobrazí se. A varná deska se vypne.

POZNÁMKA

Pokud je nádobí nevhodné, je příliš malé nebo jste na varnou zónu nepoložili žádné nádobí, zobrazí se. A po 1 minutě se příslušná varná zóna vypne.

POZNÁMKA

Nepoužívejte nádobí odlišných velikostí a z různých materiálů.

Spotřebič se zapíná tlačítkem Zap./Vyp. ①. Tlačítko Zap./Vyp. ① stiskněte přibližně na 1 - 2 sekundy.

POZNÁMKA

Výkonový stupeň budete muset upravit podle konkrétního nádobí a jídla.

Maximální zesílení

Funkce Maximální zesílení poskytuje každé varné zóně dodatečný výkon (například pro přivedení velkého objemu vody k varu).

Po uplynutí času funkce Maximální zesílení se varné zóny automaticky přepnou zpět na nejvyšší teplotní nastavení.

POZNÁMKA

• Za určitých okolností se funkce Maximální zesílení může automaticky deaktivovat v zájmu ochrany vnitřních elektronických součástek varné desky. Například není možné současně využívat maximální výkon na zadní Flex zóně a přední Flex zóně.
• Čas funkce Maximální zesílení najdete v specifikacích varných zón vašeho modelu.

Správa napájení

Varné zóny mají k dispozici svůj maximální výkon.

Pokud se tento výkonový rozsah překročí zapnutím funkce Maximální zesílení, správa napájení automaticky sníží výkonový stupeň varné zóny.

Tlačítko Flex zóna nepodporuje funkci rychlého zastavení.

Dětská pojistka

Dětskou pojistku můžete použít k zabezpečení proti neúmyslnému zapnutí varné zóny a aktivaci varné plochy. Uzamknout se může i ovládací panel, s výjimkou tlačítka Zap./Vyp. ① (pouze ovládání vypnutí), aby se zabránilo neúmyslné změně nastavení, například při utírání panelu hadříkem.

Zapnutí/vypnutí dětské pojistky

V režimu nízkého výkonu (3000 W, 4000 W) se výkonový stupeň automaticky upraví.

Zapnutí/vypnutí zvuku

1. Stiskněte tlačítko Zap./Vyp. přibližně na 1-2 sekundy.
2. Do 10 sekund od zapnutí napájení stiskněte tlačítko Časovač na 3 sekundy.
3. Zvuk se vypne a na displeji se zobrazí
4. Pokud chcete změnit nastavení zvuku, zopakujte kroky 1 a 2. Zvuk se zapne a na displeji se zobrazí

POZNÁMKA

Nastavení zvuku nelze změnit po 10 sekundách od zapnutí napájení.

Smart Connect

Zkontrolujte následující:

• Nádobí je nevhodné, je příliš malé nebo jste na varnou zónu nepoložili žádné nádobí.
• Když použijete vhodné nádobí, zobrazené hlášení automaticky zmizí.

Co mám dělat, když chladicí ventilátor běží po vypnutí varné desky?

Zkontrolujte následující:
