Produkttyp	Inbyggbar induktionshäll
Märke	Samsung
Modell	NZ85C6058KK
Antal kokzoner	4 induktionszoner (varav en Flex-zon)
Strömförsörjning	220-240 V ~, 50/60 Hz, total max effekt 7400 W (konfigurerbar 3000/4000/7400 W)
Huvudfunktioner	Boost Max, Flex-zon, Flex-zon Plus (beroende på modell), Håll varm, Timer, Paus/Fortsätt, Snabbstopp, Barnlås, Effektbegränsning, Wi-Fi SmartThings-anslutning, Bluetooth-kontroll av fläkt
Display	Digital display med restvärmeindikator
Kontrollpanel	Pekskärm
Säkerhet	Automatisk säkerhetsavstängning, Barnlås, Kärldetektering, Restvärmeindikator, Överhettningsskydd
Underhåll och rengöring	Glaskeramisk yta; rengöring efter varje användning; skrapa för envis smuts; specifika rengöringsmedel för glaskeramik
Reservdelar och reparerbarhet	Nätkabel kan bytas av en professionell; Samsung service efter försäljning
Allmän information	Bruksanvisning på 884 sidor tillgänglig på flera språk; modell NZ85C6058KK

Vanliga frågor - NZ85C6058KK SAMSUNG

Hur tänder och släcker jag hällen?

Tryck på På/Av-knappen i 1–2 sekunder för att slå på eller stänga av apparaten.

Hur använder jag Boost Max-funktionen?

Välj en kokzon, tryck sedan på Boost Max-knappen för att få tillfällig extra effekt (t.ex. för att koka vatten). Funktionen stängs av automatiskt.

Hur aktiverar jag barnlåset?

Tryck på Paus & Lås (eller Lås beroende på modell) i cirka 3 sekunder. Skärmen visar 88 för att bekräfta aktiveringen.

Vad gör jag om en kokzon inte värmer?

Kontrollera att kokkärlet är lämpligt (ferromagnetiskt) och korrekt centrerat. Om koden 9 eller E-68 visas, använd ett induktionskompatibelt kärl. Om problemet kvarstår, starta om apparaten.

Hur ansluter jag hällen till SmartThings-appen?

Ladda ner SmartThings-appen, slå på hällen, aktivera barnlåset, tryck sedan på Max i 3 sekunder. Följ appens instruktioner för att slutföra Wi-Fi-anslutningen.

Hur rengör jag den glaskeramiska ytan?

Rengör efter varje användning med en fuktig trasa och ett specifikt rengöringsmedel för glaskeramik. För envis smuts, använd en glasskrapa hållen i vinkel.

Vad är den maximala kontinuerliga drifttiden?

Automatisk säkerhetsavstängning varierar beroende på effektnivå: från 1,5 timmar (nivå 10-15) till 6 timmar (nivå 1-3).

Hur ställer jag in timern?

Välj en tänd kokzon, tryck på Timer-knappen, tryck sedan flera gånger för att ställa in önskad tid. För att avbryta, håll Timer-knappen intryckt i 3 sekunder.

Vad betyder felkoderna E-60, E-61, etc.?

Koderna E-60 till E-68 indikerar olika problem (sensor, kommunikation, spänning). Försök starta om apparaten med På/Av-knappen. Om koden kvarstår, koppla ur i 30 sekunder eller kontakta service.

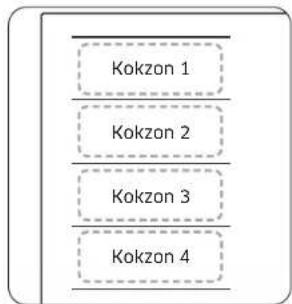

Hur använder jag Flex-zonen?

Tryck på Flex-zon-knappen för att aktivera den stora vänstra kokzonen. Placera ett stort kärl (fiskpanna, platta) och ställ in effekten med reglaget eller motsvarande knappar.

BRUKSANVISNING NZ85C6058KK SAMSUNG

Wi-Fi på/av

Ljud på/av

Placera aldrig brännbara föremål på hällen. Det kan leda till brand.

Det kan bero på något av följande:

• Kontrollpanelen är delvis täckt av en fuktig trasa eller vätska. Barnspärren är aktiverad och skärmen visar

Hur undviker du kostnader under garantitiden?

Följande symboler används i denna bruksanvisning: 3 Modellnamn och serienummer 3

Säkerhetsinstruktioner 3

Bortskaffande av förpackningsmaterial 7 Korrekt bortskaffande av din gamla apparat 7 Korrekt avfallshantering av produkten (elektriska och elektroniska produkter) 7

Montera hällen 8

Säkerhetsanvisningar till installatören 8 Verktyg du behöver 8 Ansluta till elnätet 8 Installera i bänkskivan 9 Komponenter 11

Innan du börjar 11

Kokzoner 11 Manöverpanel 13 Induktionsuppvärmning 14 Säkerhetsavstängning 15 Indikator för restvärme 15 Temperaturvarning 15 Kokkärl 16 Använda tryckknapparna 19 Ljud under användning 19 Den första rengöringen 19

Användning (NZ8****7**) 19

Slå på apparaten 19 Stänga av apparaten 19 Välja kokzon och effektnivå 19 Max Boost 20 Använda Flex-zonen (endast på modeller med Flex-zoner) 20 Flex-zon Plus (endast på modeller med Flex-zon Plus) 21

Timer 21 Pausa/äteruppta 22 Snabbstopp 22 Barnsäkerhetslås 22 Gräns för maximal effekt 23 Ljud av/på 23 Smart Connect 23 Styra en köksfläkt 24

Användning (NZ8****8**) 24

Slå på apparaten 24 Stänga av apparaten 24 Välja kokzon och effektnivå 24 Max Boost 25 Använda Flex-zonen (endast på modeller med Flex-zoner) 25 Flex-zon Plus (endast på modeller med Flex-zon Plus) 26 Häll varm 27 Timer 27 Pausa/återuppta 27 Snabbstopp 27 Barnsäkerhetslås 28 Gräns för maximal effekt 28 Ljud av/på 28 Smart Connect 29 Styra en köksfläkt 29

Underhåll av apparaten 30

Häll 30 Lätt smuts 30 Envis smuts 30 Problematisk smuts 31 Hällens ram (valfritt) 31 För att undvika att din apparat skadas 31

Felsökning och service 32

Felsökning 32 Service 33

Ta dig tid att läsa denna ägarhandbok och lägg särskild vikt vid

säkerhetsinformationen i följande avsnitt innan du använder din apparat. Behåll denna bruksanvisning som referens.

Kom ihåg att ge den nya ägaren en bra bruksanvisning om apparaten får en ny ägare.

Följande symboler används i denna bruksanvisning:

A VARNING

Faror eller farlig hantering som kan resultera i allvarliga personskador eller dödsfall.

VARNING

Faror eller farlig hantering som kan resultera i mindre personskador eller skador på egendom.

VARNING

Följ dessa grundläggande säkerhetsåtgärder för att minska risken för brand, explosion, elektriska stötar eller personskador när hällen används.

OBS!

Användbara tips, rekommendationer eller information som hjälper användare att använda produkten.

Modellnamn och serienummer

Både modellnamnet och serienumret finns under hällens bas.

Skriv ned informationen eller fäst den extra produktetiketten (sitter ovanpå produkten) på denna sida för framtida användning.

Modellnamn

Serienummer

Säkerhetsinstruktioner

Säkerhetsaspekterna för denna apparat överensstämmer med alla godkända tekniska standarder och säkerhetsstandarder. Som tillverkare anser vi dock också att det är vårt ansvar att informera dig om följande säkerhetsanvisningar.

VARNING

Denna apparat är inte avsedd för att användas av en person (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller med brist på kunskap och erfarenhet. Detta gäller såvida de inte är under övervakning av, eller har fått instruktioner om hur apparaten används, från en person som ansvarar för deras säkerhet.

Barn måste hållas under uppsikt för att säkerställa att de inte leker med apparaten.

Denna apparat kan användas av barn som är 8 år och äldre och av personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de hålls under uppsikt eller har fått anvisningar om användningen av apparaten på ett säkert sätt och förstår farorna som är inblandade. Barn får inte leka med apparaten. Rengöring och underhåll får inte utföras av barn utan tillsyn.

Möjligheten att koppla bort måste införlivas i de fasta ledningarna i enlighet med reglerna för ledningsdragning.

Säkerhetsinstruktioner

Denna apparat ska kunna kopplas bort från elnätet efter installationen. Bortkopplingen kan ske genom en åtkomlig kontakt eller en omkopplare placerad i de fasta ledningarna i enlighet med reglerna för ledningsdragning.

Om strömsladden skadas måste den omedelbart ersättas av tillverkaren, dess servicerepresentant eller andra med motsvarande kompetens för att undvika fara.

Den angivna fixeringsmetoden innefattar inte limning eftersom detta inte anses vara en pålitlig fixeringsmetod.

VARNING: Om ytan är sprucken ska du stänga av apparaten för att minska risken för elektriska stötar.

Under användning blir apparaten varm. Var försiktig så att du inte vidrör värmeelement inuti hällen.

VARNING: Åtkomliga delar kan bli heta under användning. Små barn ska hållas borta.

Ångbaserad rengöring är inte tillåten.

Metalliska föremål såsom knivar, gafflar, skedar och lock bör inte placeras på hällens yta eftersom de kan bli heta.

Efter användning ska du stänga av hällens element med dess reglage och inte förlita dig på detektorn för kokkärl.

Enheten är inte avsedd att styras av en extern timer eller ett separat fjärrkontrollsystem.

VARNING: Tillagningen måste övervakas. En kortvarig tillagning måste övervakas kontinuerligt.

Apparaten får inte monteras bakom en dekorativ dörr eftersom detta kan leda till överhettning.

VARNING: Apparaten och dess åtkomliga delar blir heta under användning. Var försiktig så att du inte vidrör värmeelement. Barn under 8 år bör hållas borta om de inte kan hållas under ständig uppsyn.

VARNING: Oövervakad matlagning med fett eller olja på en häll kan vara farligt och leda till brand.

Försök ALDRIG släcka en eld med vatten. Stäng i stället av apparaten och täck sedan lågan med t.ex. ett lock eller en brandfilt.

VARNING: Risk för brand: Förvara inte föremål på kokytorna.

VARNING: Använd endast hällskydd som apparatens tillverkare har designat eller anger som lämpliga i bruksanvisningarna. Alternativt kan hällskydd som finns inbyggda i apparaten användas. Användning av olämpliga hällskydd kan orsaka olyckor.

Ytorna kan bli varma vid användning.

Denna apparat kan användas av barn som är 8 år och äldre och av personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de hålls under uppsikt eller har fått anvisningar om användningen av apparaten på ett säkert sätt och förstår farorna som är inblandade. Barn får inte leka med apparaten. Rengöring och användarunderhåll får endast utföras av barn som är äldre än 8 år och under uppsikt.

Håll apparaten och dess sladd utom räckhåll för barn under åtta år.

VARNING

Se till att en kvalificerad tekniker har monterat och jordat apparaten korrekt.

Service på apparaten får endast utföras av kvalificerad servicepersonal. Reparationer som utförs av ej kvalificerade individer kan orsaka personskada eller allvarliga tekniska fel. Kontakta din lokala kundtjänst om apparaten behöver repareras. Underlåtenhet att följa dessa anvisningar kan leda till skada och upphäva garantin.

Inbyggda apparater får endast användas när de har monterats i skåp och arbetsytor som överensstämmer med relevanta standarder. Detta garanterar tillräckligt skydd mot kontakt för elektriska enheter enligt de väsentliga säkerhetsstandarderna.

Om apparaten slutar fungera eller om det uppstår sprickor eller brister ska du:

• stänga av alla kokzoner,
• koppla bort hällen från strömförsörjningen och
• kontakta din lokala kundtjänst.

Om hällen spricker ska du stänga av apparaten för att minimera risken för elektriska stötar. Använd inte hällen förrän glasytan har bytts ut.

Säkerhetsinstruktioner

Använd inte hällen för att värma aluminiumfolie, produkter inslagna i aluminiumfolie eller frysta livsmedel förpackade i aluminiumkärl.

Vätska mellan underdelen av kokkärlet och hällen kan skapa ångtryck. Detta kan leda till att kokkärlet lyfts.

Se alltid till att kokytan och kokkärlets botten hålls torra.

Kokzonerna blir heta när du lagar mat.

Håll alltid små barn borta från apparaten.

Håll allt förpackningsmaterial utom räckhåll för barn eftersom det kan utgöra en fara för barnen.

Denna apparat får endast användas för vanlig matlagning och stekning vid hemmabruk. Den är inte avsedd för kommersiellt eller industriellt bruk.

Använd aldrig hällen för att värma upp utrymmet.

Var försiktig när du ansluter elektriska apparater till eluttag nära hällen. Strömkablar får inte komma i kontakt med hällen.

Överhettat fett och olja kan snabbt fatta eld. Lämna aldrig kokkärl utan uppsikt när du tillagar livsmedel i fett eller olja, till exempel vid tillagning av pommes frites.

Stäng av kokzonerna efter användning.

Håll alltid kontrollpanelen ren och torr.

Placera aldrig brännbara föremål på hällen då detta kan orsaka brand.

Det finns risk för brännskador om apparaten används vårdslöst.

Kablar från elektriska apparater får inte vidröra den heta kokytan på hällen eller heta kokkärl.

Använd inte hällen för att torka kläder.

Användare med pacemaker och aktiva hjärtimplantat måste hålla överkroppen på ett avstånd av minst 30 cm från induktionszonerna när de slås på. Om du är osäker bör du rådfråga enhetens tillverkare eller din läkare. (Endast för modeller med induktionshäll)

Försök inte reparera, demontera eller modifiera apparaten själv.

Rengör hällen i enlighet med rengörings- och skötselanvisningarna i denna handbok.

Håll husdjur borta från apparaten eftersom de kan trampa på apparatens styrreglage och orsaka fel.

Bortskaffande av förpackningsmaterialet

VARNING

Allt material som används för att packa produkten går att återvinna. Ark och hårda skumdelar är märkta på lämpligt sätt. Bortskaffa förpackningsmaterial och gamla apparater med hänsyn till säkerhet och miljö.

Korrekt bortskaffande av din gamla apparat

VARNING

Innan du bortskaffar din gamla apparat ska du se till att den inte går att använda för att undvika potentiella faror. Gör detta genom att be en behörig tekniker att koppla bort apparaten från strömförsörjningen och ta bort strömkabeln.

Apparaten får inte bortskaffas som hushållsavfall. Information om uppsamlingsdatum och allmänna platser för bortskaffande av avfall går att erhålla från din lokala avfallsavdelning eller kommunen.

Korrekt avfallshantering av produkten (elektriska och elektroniska produkter)

(Gäller i länder med separata insamlingssystem) Denna symbol på produkten, tillbehören och i manualen anger att produkten och de elektroniska tillbehören (t.ex. laddare, headset, USB-kabel) inte bör sorteras tillsammans med annat hushållsavfall när de kasseras. Dessa föremål bör hanteras separat för ändamålsenlig återvinning av beståndsdelarna för att förhindra fara för hälsa och miljö. Hushållsanvändare bör kontakta återförsäljaren som sålde produkten eller kommunen för vidare information om var och hur produkten och tillbehören kan återvinnas på ett miljösäkert sätt.

Företagsanvändare bör kontakta leverantören samt verifiera angivna villkor i köpekontraktet. Produkten och de elektroniska tillbehören bör inte hanteras tillsammans med annat kommersiellt avfall.

Besök www.samsung.com/se/aboutsamsung/sustainability/environment/our-commitment/data/ för mer information om Samsungs miljöåtaganden och produktspecifika regulatoriska skyldigheter såsom REACH

Montera hällen

A VARNING

Säkerställ att den nya apparaten endast installeras och jordas av behörig personal. Följ denna anvisning. Garantin täcker inte skador som kan uppstå på grund av inkorrekt installation. Tekniska data finns i slutet av denna handbok.

Säkerhetsanvisningar till installatören

• En enhet måste tillhandahållas vid den elektriska installationen som möjliggör att apparaten kopplas bort från elnätet vid alla poler med en kontaktöppning som har en bredd på minst 3 mm. Passande isolationsenheter inkluderar ledningsskyddande bortkoppling, säkringar (säkringar av skruvtyp ska tas bort från hållaren), jordfelsbrytare och kontaktanordningar. Denna apparat motsvarar EN 60335-2-6 gällande brandskydd. Denna typ av apparat måste installeras med ett högt skåp eller en vägg på ena sidan.
• Installationen måste säkerställa stötskydd. Köksenheten som apparaten installeras i måste uppfylla stabilitetskraven enligt DIN 68930.
• Alla skurna ytor måste tätas med ett lämpligt tätningsmaterial för att skydda mot fukt.
• På arbetsytor med plattor måste fogarna i området där hällen är placerad fyllas helt med fogbruk. På arbetsytor med naturlig eller artificiell sten eller keramik, måste fjäderbeslagen fästas med en lämplig konstharts eller blandat bindemedel. Säkerställ att tätningen är korrekt monterad mot arbetsytan utan glapp. Ytterligare tätningsmaterial av silikon får inte användas eftersom detta gör borttagning vid service svårare.
• Hällen måste tryckas ut underifrån när den tas bort.
• En skiva kan installeras under hällen.
• Ventilationsutrymmet mellan arbetsytan och enhetens främre del på undersidan får inte täckas.

Verktyg du behöver

Blyertspenna, stjärnskruvmejsel, linjal eller rätskiva

Skyddsglasögon, sticksåg, borr

Ansluta till eluttaget

Innan anslutning utförs ska du kontrollera att apparatens nominella spänning – det vill säga den spänning som anges på typskylten – motsvarar den tillgängliga matningsspänningen. Typskylten sitter på hällens nedre hölje.

A VARNING

Den ska anslutas av en komponent- eller utbildad person. Stäng av strömmen till kretsen innan ledningar ansluts till den.

Värmeelementets spänning är AC 230 V~. Apparaten fungerar och säntvätt med AC 220 V~ eller AC 240 V~. Hällen ska anslutas till elnätet med en enhet som möjliggör att apparaten kopplas bort från elnätet vid alla poler med en kontaktoppning som har en bredd på minst 3 mm, såsom automatisk ledningsskyddande bortkoppling, jordfelsbrytare eller säkring.

A VARNING

Kabelanslutningarna måste göras i enlighet med föreskrifterna och plintskruvarna ska dras åt ordentligt.

A VARNING

När hällen är ansluten till elnätet ska du kontrollera att alla kokzoner är redo för användning genom att kort slå på var och en i ordning med maximal effekt och lämpligt kokkärl.

A VARNING

Var uppmärksam på fas och neutral tilldelning (överensstämmelse) i anslutningen mellan huset och apparaten (anslutningssystem). I annat fall kan komponenter skadas. Garantin täcker inte skador till följd av felaktig montering.

A VARNING

Om strömsladden skadas måste den omedelbart ersättas av tillverkaren, dess servicerepresentant eller annan motsvarande kompetens för att undvika fara.

1N~ (32 A)

01	220-240 V ~	04	Bá
02	Sparto 05 Gra
03	Bruno 06 Gron/gul

2N~ (16 A) Separera ledningarna med 2 faser (L1 och L2) före anslutning.

01	220-240 V -	05	Bla
02	380-415 V ~	06	Crà
03	Svart 07 Gràn/gul
04	Brun

2x1N~ (16 A): Separera ledningarna före anslutning.

01 220-240 V ~	05 Brun
02 Svard 06 Grä
03 Blà 07 Crón/gul
04 220-240 V ~

A VARNING

Följ kopplingsschemat som finns nära terminalerna för korrekt matningsanslutning.

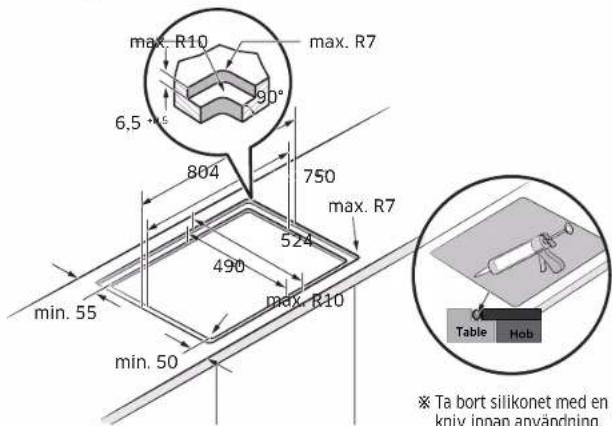

Installera i arbetsbänken

OBS!

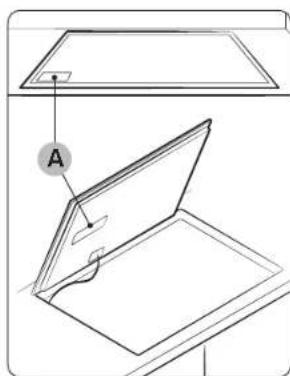

Anteckna serienumret på apparatens märkplåt innan installationen. Detta nummer krävs i händelse av servicefrågor och syns inte efter installationen, eftersom det finns på den ursprungliga märkplåten på apparatens över- eller undersida.

A. Serienummer

OBS!

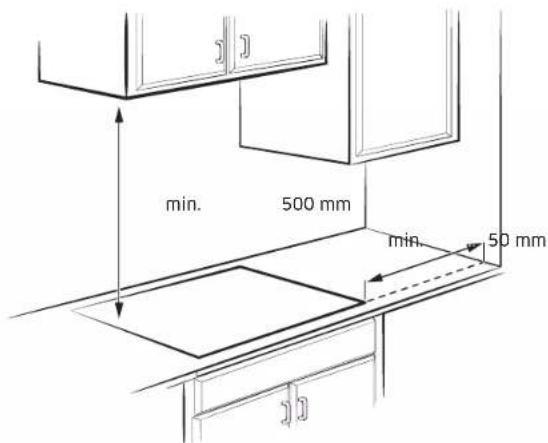

Var särskilt uppmärksam på de minimiavstånd och fria utrymmen som krävs.

OBS!

Hällens undersida är utrustad med en fläkt. Eventuell låda under hällen ska inte användas för förvaring av små objekt eller papper eftersom de kan skada fläkten eller påverka kylningen om de sugs fast på den.

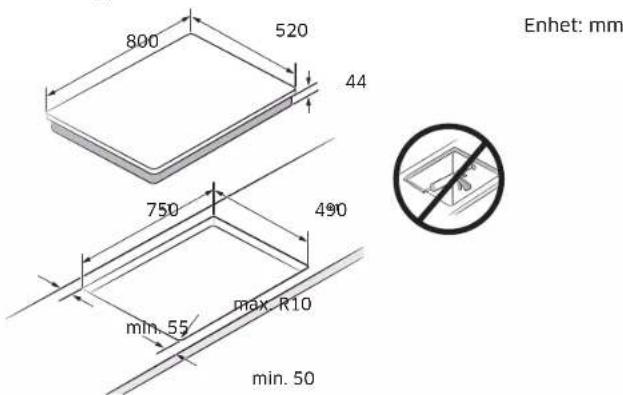

Montera hällen

Normal installationstyp Infälld montering (endast modellen NZ8****FK kan monteras)

10 Svenska

Komponenter Induktionshäll

Fjäderbaserade fästen (8) och skruvar (16)

Innan du börjar

NZ84C5047**

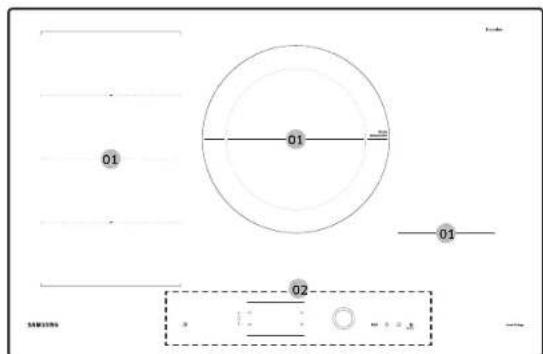

Kokzoner

NZ85C5047**

Innan du börjar

NZ84C6057**

NZ84C6058**

NZ85C6057**

NZ85C6058**

01 Induktionskokzon 02 Manöverpanel

Manöverpanel

Manöverpanel 1 - NZ84C5047**

Manöverpanel 2 - NZ85C5047**

Manöverpanel 3 - NZ84C6057**

Manöverpanel 4 - NZ84C6058**

Manöverpanel 5 - NZ85C6057**

Manöverpanel 6 - NZ85C6058

Innan du börjar

01 Pågv For att aktivera och inaktiverahlen.

02 Flex-zon För att valja flex-zonen.

03 Kontrollfält For att ställa en värmeinställning och öka eller minska tiden.

04 Max Max Boost För att aktivera Funktionen.

05 Timer För att SLå på erller stänga av och ställa in timern.

06 Bildskärm For att visa värmeinställningar, restvarme och Wi-Fi-anslutningen.

07 Il Pausa För att växla alla kokzoner till lagenseriinställningen.

08 Lås Tryck ned i 3 sekunder for att lasa aller lasa upp manöverpanelen. (barnsakerhetslås)

09 Il Pausa och lås Tryck ned i 3 sekunder for att lasa aller lasa upp manöverpanelen. (barnsakerhetslås)

10 Kokzon För att valja kokzonen.

11 Kontrollvred For att ställa in värmeinställning och öka eller minska tiden.

12 Häll varm För att höla tillagad mat varm.

A. Induktionsspole B. Inducerade strömmar C. Elektroniska kretsar

Principen för induktionsuppvärmning: När du ställer ett kokkärl på en kokzon och slår på den, skapar de elektroniska kretsarna i induktionshällen "inducerade strömmar" i kokkärlets botten, vilket omedelbart höjer dess temperatur. Koka och stek snabbare: Effektiviteten är högre än för andra system eftersom grytan värms upp direkt och inte glaset, vilket gör att ingen värme går förlorad. Den största delen av den absorberade energin omvandlas till värme.

Säkerhetsavstängning

En kokzon stängs av automatiskt om den inte stängs av eller om effekten inte justeras under en längre tidsperiod.

Kokzonerna stängs av efter följande tidsperioder.

Effektivå Avständning
1-3 Efter 6 timmar
4-6 Efter 5 timmar
7-9 Efter 4 timmar
10-15 Efter 1,5 timmar

OBS!

visas om hällen överhettas på grund av onormal användning. Och hällen stängs av.

OBS!

visas om kokkärl är olämpliga, för små eller om inga kokkärl har placerats på kokzonen. Och den motsvarande kokzonen stängs av efter 1 minut.

OBS!

Läs "Felsökning" om en eller flera kokzoner stängs av innan den angivna tidsperioden har löpt ut.

Andra orsaker till varför en kokzon stängs av

Alla kokzoner stängs av om vätska kokar över på manöverpanelen. Den automatiska avstängningen aktiveras också om du placerar en våt trasa på manöverpanelen. I båda dessa fall måste du slå på apparaten igen med knappen Av/på ① efter att vätskan eller trasan har avlägsnats.

Indikator för restvärme

Närvaron av restvärme visas med H (från "warm") i displayen för motsvarande kokzon, när kokzonen eller kokhällen stängs av. Indikatorn för restvärme släcks bara när kokzonen har svalnat, även om kokzonen har stängts av.

Du kan använda restvärmen för att tina eller hålla mat varm.

A VARNING

Det finns en risk för brännskador så länge som indikatorn för restvärme visas.

WARNING

Om strömförsörjningen avbryts släcks symbolen H, och informationen om restvärme är inte längre tillgänglig.

Det är dock fortfarande möjligt att bränna sig. Detta kan undvikas genom att vara försiktig nära kokhällen.

Temperaturvänning

Kokzonen sänks automatiskt till en lägre effektnivå om temperaturerna för kokzonerna av någon anledning överskrider säkerhetsnivåerna. Kylfläkten fortsätter att köras när du är klar med hällen tills hällens elektronik är nedkyld. Kylfläkten stängs av automatiskt beroende på elektronikens temperatur.

Innan du börjar

Kokkärl

Använd kokkärl med platt botten som är i kontakt med hela kokzonen. Kontrollera hur platt kokkärlet är genom att snurra en linjal på dess botten. Säkerställ att du följer alla rekommendationer för användning av kokkärl.

• Använd kokkärl som är gjorda av rätt material för induktionstillagning.
• Använd kokkärl av hög kvalitet med tjockare botten för bättre värmefördelning. Detta ger bäst tillagningsresultat.
• Använd rätt storlek på kokkärlet för mängden mat som ska tillagas.
• Låt inte kokkärlet koka torrt. Detta kan leda till permanenta skador såsom sprickor, smältning eller missfärgning som kan påverka den keramiska hällen. (Denna typ av skador täcks inte av garantin.)
• Använd inte smutsiga kokkärl eller kokkärl med ansamlat fett. Använd alltid kokkärl som är lätta att rengöra efter användning.

VARNING

• Kokzonerna kan se kalla ut efter att de har stängts av. Glasytan kan dock vara varm från restvärme som har överförts från kokkärlet. Risken för brännskador finns fortfarande. Vidrör inte varma kokkärl med bara händer. Använd alltid ugnsvantar eller grytlappar för att skydda händerna från brännskador.
• Skjut eller dra inte kokkärl över hällens yta. Detta kan skada hällen permanent.

Kokkärl för induktionskokzoner

Induktionshällen kan bara slås på när ett kokkärl med en magnetisk botten placeras på en av kokzonerna. Du kan använda de lämpliga kokkärlen nedan.

Material Lämpligthet
Stål, emaljerat stål, gjutjärn Ja
Rostfritt stål	Ja (om en magnet fastnar på kokkarletts botten)
Aluminium, koppar, mässing, glas, keramik, porslin	Nej

OBS!

• Kokkärl som är lämpliga för induktionstillagning är märkta som lämpliga av tillverkaren. Vissa kokkärl kan ge ifrån sig ljud när de används på induktionskokzoner.
• Dessa ljud innebär inte att hällen inte fungerar som den ska och påverkar inte användningen av den.
• Speciella kokkärl av rostfritt stål kanske inte lämpar sig för induktionstillagning. Kontrollera om en magnet fastnar på kokkärlets botten.

Storlekar på kokkärl för induktionskokzoner

Induktionskokzonerna justeras automatiskt till storleken på kokkärlets botten, upp till en viss gräns. Den magnetiska delen av kokkärlets botten måste dock ha en minsta diameter vilken beror på kokzonens storlek. Använd ett kokkärl vars ferromagnetiska diameter motsvarar kokzonen för bästa resultat. Försök att använda en större kokzon om den inte känner av kokkärlet.

OBS!

Information om kokkärlets diameter finns i specifikationen för modellens kokzoner.

Andra induktionskokkärl

Vissa kokkärl har ett tunt magnetiskt material i botten för att de ska fungera med en häll med induktionsuppvärmning. Dessa kokkärl har svag magnetism och fungerar kanske inte bra. (Svag magnetism innebär att en magnet inte fastnar ordentligt eller att området där magneten fastnar är litet.)

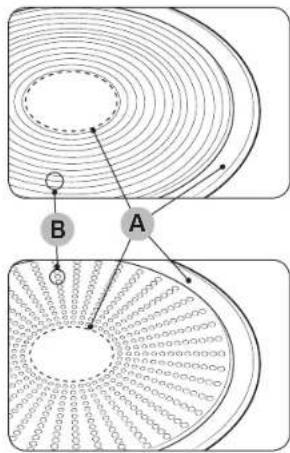

A. Område där en magnet inte fastnar B. Område där en magnet fastnar

Bara det ferromagnetiska området värms upp när ett stort kokkärl med ett litet ferromagnetiskt område används. Värmen är kanske därför inte jämnt fördelad över kokkärlet.

Lämplighetstest

Ett kokkärl är lämpligt för induktionstillagning om en magnet fastnar på kokkärlets botten och det är märkt som lämpligt av dess tillverkare.

• Du kan känna igen ett bra kokkärl på dess botten. Basen ska vara så tjock och platt som möjligt. Var särskilt uppmärksam på basens diameter när du köper ett nytt kokkärl. Tillverkare specificerar ofta bara diametern på kokkärlets övre kant.
• Använd inte kokkärl med en skadad botten med ojämna kanter eller grader. Skadade kokkärl kan repa den keramiska hällen permanent om du skjuter dem över ytan.
• Basen på kokkärl buktar normalt sett något inåt (konkava) när de är kalla. De får inte bukta utåt (konvexa). Följ tillverkarens anvisningar om du vill använda en särskild typ av kokkärl, såsom en tryckkokare, en sjudkastrull eller en wokpanna.

Innan du börjar

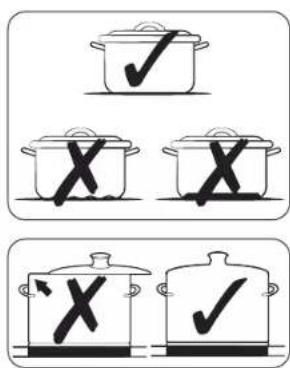

Korrekt placering Energispartips

Korrekt Inkorekt
Kokkärlet med platt botten och raka sider	Kokkärlet med bojd(a) eller svek(a) botten eller sider
Kokkärlet uppyller erler överskrider den rekommanderade minsta storleken for kokzonen.	Kokkärlet uppyller inte den minsta storleken som kravs for den aktuella kokzonen.
Kokkärlet sitter helt påhallens yta. Kok	Kokkärlet sitter påhallens beslag aller sitter inte helt påhallens yta.
Kokkärlet ar korrekt balanserat. Det tuga handtaget gør att kokkärlet lutar.

Följ dessa tips för att spara energi. - Placera alltid kastrullen på en kokzon innan du slår på motsvarande kokzon. Håll kokzonerna och kastrullernas bottnar rena. Annars används mer energi. Sätt på locket på kastrullen om ett finns tillgängligt. Detta minskar energiförbrukningen. - Stäng av kokzonen innan koktiden är slut. Använd restvärmen för att hålla maten varm.

Lämplighetstest för kastruller

Du kan testa kastruller för att se om de är lämpliga för användning med produkten.

1. Tryck på knappen På/av ① i 1-2 sekunder för att slå på hällen.
2. Tryck på knappen Lås i 3 sekunder för att aktivera barnsäkerhetslåset.
3. Tryck på den främre högra knappen Timer i 3 sekunder för att aktivera läget för att testa om kastruller är lämpliga.
4. Placera kastrullen på en av kokzonerna och tryck sedan på och håll ned knappen Max Boost i max sekunder.

Bildskarm Beskrivning
0 Kokkarlet ar inte lámpligt
1-7 Kokkarlet ar lámpligt med inte ineffektivt
8-10 Kokkarlet ar lámpligt

Användning (NZ8****7**)

Använda tryckknapparna

För att använda tryckknapparna ska du vidröra önskad knapp med en fingerspets tills relevant visad information tänds eller släcks eller tills önskad funktion aktiveras. Se till att du bara vidrör en knapp när du använder apparaten. Du kan också råka trycka på en närliggande knapp om ditt finger ligger för platt på knappen.

Ljud under användning

Om du kan höra sprakande ljud: kastrullen är gjord av andra material. Visslande ljud: du använder fler än två kokzoner och kastrullen är gjord av andra material. - Brummande ljud: du använder höga effektnivåer. - Klickande ljud: elektrisk omkoppling sker. Väsande eller surrande ljud: fläkten är igång. Dessa ljud är normala och är inte relaterade till fel.

A VARNING

Använd inte kastruller med andra storlekar och material.

Användning av kokkärl med andra storlekar eller material kan leda till ljud och vibrationer.

Användning av låga effektnivåer (1-5) kan leda till klickande ljud.

Den första rengöringen

Torka den keramiska glasytan med en fuktig trasa och glasrengöringsmedel för keramiska hällar.

Använd inte frätande eller slipande rengöringsmedel. Detta kan skada ytan.

Slå på apparaten

Du slår på apparaten med knappen På/av ①. Tryck på knappen På/av ① i cirka 1-2 sekunder.

Efter att du har slagit på apparaten med knappen På/av ①, måste du välja en effektnivå inom cirka 20 sekunder. Annars stänger apparaten av sig själv av säkerhetsskäl.

Stänga av apparaten

Använd knappen På/av ① för att stänga av apparaten helt. Tryck på knappen På/av ① i cirka 1-2 sekunder.

Efter att du har stängt av en enskild kokzon eller hela kokytan visas närvaron av restvärme i de digitala bildskärmarna för respektive kokzon med symbolen som är två steg för "varm".

B. Börsvinner när temperaturen sjunker.

Välja kokzon och effektnivå

1. Tryck på det motsvarande kontrollfältet för att välja kokzonen.
2. Använd kontrollfältet för att ställa in och justera effektnivån.

Kontrollfält	0 15 Max
Kontrollvred	Max

80 visas på kokzonens bildskärm om fler än en knapp trycks ned i mer än 8 sekunder.

Användning (NZ8****7**)

Föreslagna inställningar för att tillaga specifik mat

Siffrorna i tabellen nedan är riktlinjer. Effektnivån som krävs för olika tillagningsmetoder beror på ett antal faktorer och inkluderar kvaliteten på kokkärlet som används och typen och mängden mat som tillagas.

Effektiv Tilltagningsmetod Anwendungsempel
14-15	Värma upp/ bryna/steka	Värma upp stora mängder vãtska, koka pasta, bryna kott och grylor, bräsera kott
8-11 Intensiv stekning		Biff, robstiff, rösti, korv, pannakor/ plattar
7-10 Steka		Schnitzel/kotlett, lever, fisk, kroketter, stekta agg
5-7 Koka		Koka upp till 1,5 l vãtska, potatis, grønsaker
2-4	Ängkoka/sjuda/ koka	Ängkoka och sjuda små mängder grønsaker, koka ris och mjökrätter
1-2 Smälta		Smälta smör, lõsa upp gelatin, smälta choklad

OBS!

Du måste justera effektnivån efter kokkärlet och livsmedlen som används.

Max Boost

Funktionen Max Boost gör ytterligare effekt tillgänglig för varje kokzon. (Exempel: koka en stor volym med vatten) Efter perioden med Max Boost återgår kokzonerna automatiskt till den högsta värmeinställningen.

OBS!

• Under vissa omständigheter kan funktionen Max Boost inaktiveras automatiskt för att skydda hällens interna elektroniska komponenter. Det är till exempel inte möjligt att använda maximal effekt på både den främre och den bakre Flex-zonen samtidigt. Information om perioden för Max Boost finns i specifikationen för modellens kokzoner.

Effekthantering

Kokzonerna kan använda en viss maximal effekt. Effekthanteringen sänker automatiskt effektnivån på kokzonen om detta effektintervall överskrids när funktionen Max Boost slås på. Sedan ändras bildskärmen från den inställda effektnivån till den högsta möjliga effektnivån.

Använda Flex-zonen (endast på modeller med Flex-zoner)

Flex-funktionen kan styra hela kokzonen på sida 1 för stora kokkärl. (Exempel: ovala kokkärl, fiskgryta)

1. Tryck på knappen Flex-zon
2. Använd kontrollfältet för att ställa in och justera effektnivån.

OBS!

• Funktionen Flex-zon stängs av om knappen Flex-zon trycks in under användning.
• Om du trycker på knappen Flex-zon medan varje kokzon används med olika nivåer, ställs Flex-zonen in på den högre nivån.

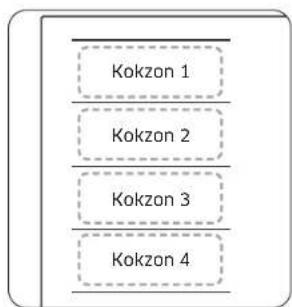

Flex-zon Plus (endast på modeller med Flex-zon Plus)

Flex-zonen är ett stort tillagningsområde på hällens vänstra sida (se bilden till vänster) som är specifikt utformad för att användas med flera grytor och kastruller samtidigt, med olika former och storlekar. Flex-zonen har fyra zoner som drivs av individuella induktionspolar, vilket gör att du kan laga mat oavsett var kokkärlet är placerat på kokzonen.

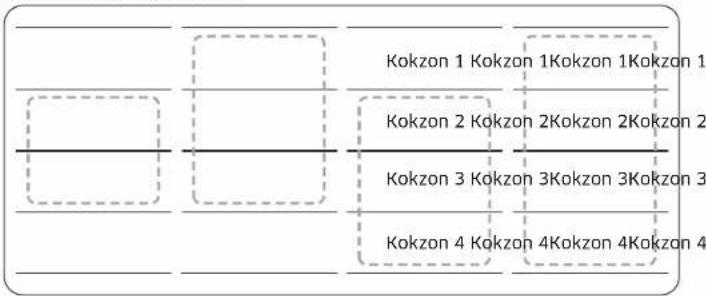

Med Flex-zon Plus kan du använda en kombination av olika kokzoner för att utöka tillagningsområdet. Tryck på knappen Flex-zon för att använda kokzonerna på följande sätt.

OBS!

• Diameter på kokkärlets botten måste vara minst 14 cm om du bara använder ett kokkärl.
• Det kan ta 5-10 sekunder innan hällen känner igen var kokkärl är placerade.

Ljud kan uppstå medan hällen känner igen kokkärl. Ta inte bort kokkärl under tillagning. Hällen stänger automatiskt av värmen till kokzoner av säkerhetsskäl om kokkärl tas bort i mer än 5 sekunder.

Använda Flex-zon Plus (endast på modeller med Flex-zon Plus)

1. Tryck på knappen Flex-zon
2. Använd knappen Effektnivå för att ställa in och justera effektnivån.

OBS!

• Funktionen Flex-zon stängs av om knappen Flex-zon trycks in under användning.
• Om du trycker på knappen Flex-zon medan varje kokzon används med olika nivåer, ställs Flex-zonen in på den högre nivån. När du flyttar eller placerar ytterligare kokkärl på en ny Flex-zon ska du avbryta den aktuella användningen och sedan trycka på den motsvarande knappen Kokzon för att aktivera kokzonen.

Timer

Använda timern som en säkerhetsavstängning

Kokzonen stängs av automatiskt efter att en specifik inställd tid för en kokzon har löpt ut. Denna funktion kan användas för flera kokzoner samtidigt.

Ställa in timern

Kokzonen eller -zonerna som du vill använda säkerhetsavstängningen för måste vara påslagna.

1. Tryck på knappen Timer
2. Tryck på knappen Timer upprepade gånger för att ställa in timern.
3. Håll ned knappen Timer i 3 sekunder för att avbryta timerinställningarna.

OBS!

Tryck på och håll ned knappen Timer tills det önskade värdet visas för att ändra inställningarna snabbare. - Ett upprepat pipljud hörs när timern avslutas. Och sedan stängs kokzonen av.

Användning (NZ8****7**)

Pausa/återuppta

Funktionen Pausa/återuppta växlar automatiskt alla kokzoner till den lägsta effekten och sedan tillbaka till den tidigare inställda effekten. Denna funktion kan användas för att tillfälligt pausa och sedan fortsätta tillagningsprocessen, t.ex. om du behöver besvara ett samtal. När Funktionen Pausa/återuppta är aktiverad är alla knappar inaktiverade, förutom knapparna Pausa II, Lås och På/Av. ① Tryck på knappen Pausa igen för att återuppta tillagningen.

	Manöverpanel Bildskärn
Für att slå på	Tryck på knappen Pausa II	II
Für att stänga av	Tryck på knappen Pausa II	Atergå till tidigare effektivå

Snabbstopp

Detta alternativ minskar antal steg och tiden det tar att avsluta tillagningen. Tryck på knappen Kokzon i 2 sekunder för att stänga av en kokzon.

OBS!

Knappen Flex-zon har inte stöd för snabbstoppsfunktionen.

Barnsäkerhetslås

Du kan använda barnsäkerhetslåset för att skydda mot att en kokzon aktiveras oavsiktligt och kokytan aktiveras. Manöverpanelen, med undantag för knappen På/Av (bara för att stänga av), kan låsas för att förhindra att inställningarna ändras oavsiktligt, till exempel om du torkar panelen med en trasa.

Slå på och av barnsäkerhetslåset

1. Tryck på knappen Lås i cirka 3 sekunder. En ljudsignal hörs som en bekräftelse.
2. Tryck på valfri knapp. Låsikonen visas på bildskärmarna vilket visar att barnsäkerhetslåset är aktiverat.
3. Tryck på knappen Lås igen i 3 sekunder för att stänga av barnsäkerhetslåset. En ljudsignal hörs som en bekräftelse.

OBS!

Barnlåset är aktivt oavsett om hällen är på eller av. - Du kan aktivera barnsäkerhetslåset under tillagning. Tryck på knappen På/Av för att stänga av kokzonen med barnsäkerhetslåset aktiverat.

Gräns för maximal effekt

Med denna funktion kan du justera enhetens maximala effekt.

1. Se till att strömmen är av.
2. Tryck samtidigt på den främre vänstra knappen Max Boost och den bakre vänstra knappen Timer i cirka 3 sekunder.
3. Tryck på den främre högra knappen Timer i cirka 3 sekunder.
4. Tryck på den främre vänstra knappen Timer i cirka 1,5 sekund. Bildskärmen visar den aktuella maximala effekten.
5. Du kan justera effektgränsen med knappen Las (3000 W, 4000 W, 7400 W)
6. Tryck på knappen På/av för att spara inställningen.

OBS!

I lägeffektläget (3000W, 4000W) justeras effektnivån automatiskt.

Ljud av/på

1. Tryck på knappen På/av i cirka 1-2 sekunder.
2. Tryck på främre högra knappen Timer i 2 sekunder inom 10 sekunder från att du slog på enheten.
3. Ljudet stängs av och BF visas på bildskärmen.
4. Upprepa steg 1 och steg 2 för att ändra ljudinställningen. Ljudet slås på och visas på bildskärmen.

OBS!

Det är inte möjligt att ändra ljudinställningen efter mer än 10 sekunder från att du slog på hällen.

Smart Connect

Hällen har en inbyggd Wi-Fi-modul som du kan använda för att synka hällen med SmartThings-appen. Med appen på din smartphone kan du:

• övervaka driftstatusen och effektnivåinställningarna för hällens element
• övervaka timerinställningarna. Funktioner som kan styras från SmartThings-appen kanske inte fungerar på korrekt sätt om kommunikationsförhållandena är dåliga eller om produkten är installerad på en plats med svag Wi-Fi-signal.

Så här ansluter du hällen

Innan du kan använda fjärrfunktionen på din Samsung-häll måste du parkoppla den med SmartThings-appen.

1. Hämta och öppna SmartThings-appen på din smartphone eller surfplatta.
2. Tryck på knappen Pausa II cirka 5 sekunder för att aktivera "AP".
3. Wi-Fi-lampan blinkar medan anslutningen upprättas. När processen är klar lyser lampan utan att blinka. Nu är hällen ansluten.
4. Följ anvisningarna i appen för att ansluta igen om Wi-Fi-lampan för Smart Connect inte tänds.

OBS!

• Se till att hällen inte används medan du konfigurerar Smart Connect-funktionen.
• Ytterligare anvisningar finns i bruksanvisningen på www.samsung.com.

Wi-Fi på/av

Upprepa steg 1 och steg 3 för att slå på och stänga av Wi-Fi.

1. Tryck på knappen På/av ① i cirka 1-2 sekunder för att slå på hällen.
2. Tryck på knappen Lås i cirka 3 sekunder för att aktivera barnsäkerhetslåset.
3. Tryck på knappen för den främre högra Max Boost i cirka 3 sekunder.

Användning (NZ8****7**)

Styra en köksfläkt

Denna enhet innehåller en Bluetooth-enhet som du kan använda för att ansluta hällen till styrbara modeller av Samsung-köksfläktar. Med Bluetooth-anslutningen kan du använda köksfläktens styrfunktion med SmartThings-appen. Mer information om styrbara modeller av Samsung-köksfläktar finns på www.samsung.com.

Ansluta till en styrbar köksfläkt

1. Följ anvisningarna på den styrbara köksfläkten och aktivera Bluetooth-anslutningen.
2. Tryck på och håll ned de främre högra knapparna Timer och Pausa II samtidigt för att upprätta Bluetooth-anslutningen. visas på bildskärmen när Bluetooth-anslutningen är upprättad.

OBS!

• Det går inte att använda SmartThings-appen för att övervaka och styra köksfläkten om Smart Connect-anslutningen inte är upprättad.
• Om en Smart Connect-anslutning inte är upprättad kan du använda en Bluetooth-anslutning för att parkoppla hällen med köksfläkten och synka dem. Följ steg 2 och steg 3 ovan för att göra detta.

Användning (NZ8****8**)

Slå på apparaten

Du slår på apparaten med knappen På/av ①. Tryck på knappen På/av ① i cirka 1-2 sekunder.

OBS!

Efter att du har slagit på apparaten med knappen På/av ①, måste du välja en effektnivå inom cirka 20 sekunder. Annars stänger apparaten av sig själv av säkerhetsskäl.

Stänga av apparaten

Använd knappen På/av ① för att stänga av apparaten helt. Tryck på knappen På/av ① i cirka 1-2 sekunder.

OBS!

Efter att du har stängt av en enskild kokzon eller hela kokytan visas närvaron av restvärme i de digitala bildskärmarna för respektive kokzon med 88, vilket är två steg för "varm".

B. Börsvinner när temperaturen sjunker.

Välja kokzon och effektnivå

1. Tryck på det motsvarande kontrollfältet för att välja kokzonen.
2. Använd kontrollfältet för att ställa in och justera effektnivån.

Kontrollfalt	0 15 Max
Kontrollvred	Max

OBS!

80 visas på kokzonens bildskärm om fler än en knapp trycks ned i mer än 8 sekunder.

Föreslagna inställningar för att tillaga specifik mat

Siffrorna i tabellen nedan är riktlinjer. Effektnivån som krävs för olika tillagningsmetoder beror på ett antal faktorer och inkluderar kvaliteten på kokkärlet som används och typen och mängden mat som tillagas.

Effektiv Tillagningsmetod Användningsexempel
14-15	Varma upp/ bryna/steka
8-11 Intensiv stekning	Biff, robsteff, rosti, körv, pannakor/ plattar
7-10 Steka	Schnitzel/kotlett, lever, fisk, kroketter, stekta agg
5-7 Koka	Koka upp till 1.5 l vãtska, potatis, grønsaker
2-4	Angkoka/sjuda/ koka
1-2 Smälta	Smälta smör, lõsa upp gelatin, smälta choklad

OBS!

Du måste justera effektnivån efter kokkärlet och livsmedlen som används.

Max Boost

Funktionen Max Boost gör ytterligare effekt tillgänglig för varje kokzon. (Exempel: koka en stor volym med vatten) Efter perioden med Max Boost återgår kokzonerna automatiskt till den högsta värmeinställningen.

OBS!

• Under vissa omständigheter kan funktionen Max Boost inaktiveras automatiskt för att skydda hällens interna elektroniska komponenter. Det är till exempel inte möjligt att använda maximal effekt på både den främre och den bakre Flex-zonen samtidigt. Information om perioden för Max Boost finns i specifikationen för modellens kokzoner.

Effekthantering

Kokzonerna kan använda en viss maximal effekt. Effekthanteringen sänker automatiskt effektnivån på kokzonen om detta effektintervall överskrids när funktionen Max Boost slås på. Sedan ändras bildskärmen från den inställda effektnivån till den högsta möjliga effektnivån.

Använda Flex-zonen (endast på modeller med Flex-zoner)

Flex-funktionen kan styra hela kokzonen på sida 1 för stora kokkärl. (Exempel: ovala kokkärl, fiskgryta)

1. Tryck på knappen Flex-zon
2. Använd kontrollfältet för att ställa in och justera effektnivån.

OBS!

• Funktionen Flex-zon stängs av om knappen Flex-zon trycks in under användning.
• Om du trycker på knappen Flex-zon medan varje kokzon används med olika nivåer, ställs Flex-zonen in på den högre nivån.

Användning (NZ8****8**)

Flex-zon Plus (endast på modeller med Flex-zon Plus)

Flex-zonen är ett stort tillagningsområde på hällens vänstra sida (se bilden till vänster) som är specifikt utformat för att användas med flera grytor och kastruller samtidigt, med olika former och storlekar. Flex-zonen har fyra zoner som drivs av individuella induktionspolar, vilket gör att du kan laga mat oavsett var kokkärlet är placerat på kokzonen.

Med Flex-zon Plus kan du använda en kombination av olika kokzoner för att utöka tillagningsområdet. Tryck på knappen Flex-zon för att använda kokzonerna på följande sätt.

OBS!

Diameter på kokkärlets botten måste vara minst 14 cm om du bara använder ett kokkärl. - Det kan ta 5-10 sekunder innan hällen känner igen var kokkärl är placerade. - Ljud kan uppstå medan hällen känner igen kokkärl. - Ta inte bort kokkärl under tillagning. Hällen stänger automatiskt av värmen till kokzoner av säkerhetsskäl om kokkärl tas bort i mer än 5 sekunder.

Använda Flex-zon Plus (endast på modeller med Flex-zon Plus)

1. Tryck på knappen Flex-zon
2. Använd knappen Effektnivå för att ställa in och justera effektnivån

OBS!

• Funktionen Flex-zon stängs av om knappen Flex-zon trycks in under användning.
• Om du trycker på knappen Flex-zon medan varje kokzon används med olika nivåer, ställs Flex-zonen in på den högre nivån. När du flyttar eller placerar ytterligare kokkärl på en ny Flex-zon ska du avbryta den aktuella användningen och sedan trycka på den motsvarande knappen Kokzon för att aktivera kokzonen.

Håll varm

1. Använd denna funktion för att hålla tillagad mat varm. Tryck på den motsvarande knappen Kokzon
2. Tryck på knappen Håll varm
3. Kokzonens bildskärm ändras.
4. Tryck på knappen Håll varm igen för att stänga av kokzonen.

Timer

Använda timern som en säkerhetsavstängning

Kokzonen stängs av automatiskt efter att en specifik inställd tid för en kokzon har löpt ut. Denna funktion kan användas för flera kokzoner samtidigt.

Ställa in timern

Kokzonerna som du vill använda säkerhetsavstängningen för måste vara påslagna.

1. Tryck på knappen Timer
2. Tryck på knappen Timer upprepade gånger för att ställa in timern.
3. Håll ned knappen Timer i 3 sekunder för att avbryta timerinställningarna.

OBS!

Tryck på och håll ned knappen Timer tills det önskade värdet visas för att ändra inställningarna snabbare. - Ett upprepat pipljud hörs när timern avslutas. Kokzonen stängs dock inte av.

Pausa/återuppta

Funktionen Pausa/återuppta växlar automatiskt alla kokzoner till den lägsta effektnivån och sedan tillbaka till den tidigare inställda effektnivån.

Denna funktion kan användas för att tillfälligt pausa och sedan fortsätta tillagningsprocessen, t.ex. om du behöver besvara ett samtal.

När funktionen Pausa/återuppta är aktiverad är alla knappar inaktiverade, förutom knapparna Pausa och Lås och På/av ①

Tryck på knappen Pausa och lås igen för att återuppta tillagningen.

	Manöverpanel Bildskärn
Für att slå på	Tryck på knappen Pausa och lås II	II
Für att stånga av	Tryck på knappen Pausa och lås II	Atergå till tidigare effektivå

Snabbstopp

Detta alternativ minskar antal steg och tiden det tar att avsluta tillagningen. Tryck på knappen Kokzon 2 sekunder för att stänga av en kokzon.

OBS!

Knappen Flex-zon har inte stöd för snabbstoppsfunktionen.

Användning (NZ8****8**)

Barnsäkerhetslås

Du kan använda barnsäkerhetslåset för att skydda mot att en kokzon aktiveras oavsiktligt och kokytan aktiveras. Manöverpanelen, med undantag för knappen Av/på (bara för att stänga av), kan låsas för att förhindra att inställningarna ändras oavsiktligt, till exempel om du torkar panelen med en trasa.

Slå på och av barnsäkerhetslåset

1. Tryck på knappen Pausa och lås i cirka 3 sekunder. En ljudsignal hörs som en bekräftelse.
2. Tryck på valfri knapp. ⑧ visas på bildskärmarna vilket visar att barnsäkerhetslåset är aktiverat.
3. Tryck på knappen Pausa och lås igen i 3 sekunder för att stänga av barnsäkerhetslåset. En ljudsignal hörs som en bekräftelse.

OBS!

Barnset är aktivt oavsett om hällen är på eller av. - Du kan aktivera barnsäkerhetslåset under tillagning. Tryck på knappen På/av ① eller stäng först av barnsäkerhetslåset och tryck sedan på den motsvarande knappen Kokzon för att stänga av kokzonen med barnsäkerhetslåset aktiverat.

Gräns för maximal effekt

Med denna funktion kan du justera enhetens maximala effekt.

1. Se till att strömmen är av.
2. Tryck på knappen Pausa och läs i cirka 3 sekunder för att aktivera barnsäkerhetslåset.
3. Tryck samtidigt på den vänstra, främre knappen Kokzon och den högra, främre knappen Kokzon cirka 3 sekunder.
4. Tryck på knappen Timer 3 sekunder. Bildskärmen visar P och den aktuella maximala effekten.
5. Du kan justera effektgränsen med knappen Pausa och läs (3000 W, 4000 W, 7400 W)
6. Tryck på knappen På/av ① för att spara inställningen.

OBS!

I lågeffektsläget (3000W, 4000W) justeras effektnivån automatiskt.

Ljud av/på

1. Tryck på knappen På/av ① i cirka 1-2 sekunder.
2. Tryck på knappen Timer i 3 sekunder inom 10 sekunder från att du slog på hällen.
3. Ljudet stängs av och P visas på bildskärmen.
4. Upprepa steg 1 och steg 2 för att ändra ljudinställningen. Ljudet slås på och visas på bildskärmen.

OBS!

Det är inte möjligt att ändra ljudinställningen efter mer än 10 sekunder från att du slog på hällen.

Smart Connect

Hällen har en inbyggd Wi-Fi-modul som du kan använda för att synka hällen med SmartThings-appen. Med appen på din smartphone kan du: - övervaka driftstatusen och effektnivåinställningarna för hällens element - kontrollera och ändra timerinställningar. Funktioner som kan styras från SmartThings-appen kanske inte fungerar på korrekt sätt om kommunikationsförhållandena är dåliga eller om produkten är installerad på en plats med svag Wi-Fi-signal.

Så här ansluter du hällen

Innan du kan använda fjärrfunktionerna på din Samsung-häll måste du parkoppla den med SmartThings-appen.

1. Hämta och öppna SmartThings-appen på din smartphone eller surfplatta.
2. Tryck på knappen På/av ① i cirka 1-2 sekunder för att slå på hällen
3. Tryck på knappen Pausa och lås i cirka 3 sekunder för att aktivera barnsäkerhetslåset.
4. Följ anvisningarna i appen och tryck på och håll sedan ned knappen Max i 3 sekunder.
5. Wi-Fi-lampan blinkar medan anslutningen upprättas. När processen är klar lyser lampan utan att blinka. Nu är hällen ansluten.
6. Följ anvisningarna i appen för att ansluta igen om Wi-Fi-lampan för Smart Connect inte tänds.

OBS!

• Se till att hällen inte används medan du konfigurerar Smart Connect-funktionen.
• Ytterligare anvisningar finns i bruksanvisningen på www.samsung.com.

Wi-Fi på/av

Upprepa steg 2 och steg 4 för att slå på och stänga av Wi-Fi.

Styra en köksfläkt

Denna enhet innehåller en Bluetooth-enhet som du kan använda för att ansluta hällen till styrbara modeller av Samsung-köksfläktar. Med Bluetooth-anslutningen kan du använda köksfläktens styrfunktion med SmartThings-appen. Mer information om styrbara modeller av Samsung-köksfläktar finns på www.samsung.com.

Ansluta till en styrbar köksfläkt

1. Hämta och kör SmartThings-appen på din smartphone. Avsluta sedan Smart Connect-proceduren för att ansluta till hällen.
2. Följ anvisningarna på den styrbara köksfläkten och aktivera Bluetooth-anslutningen.
3. Tryck på och håll ned knapparna Timer och Pausa samtidigt för att upprätta Bluetooth-anslutningen. visas på bildskärmen när Bluetooth-anslutningen är upprättad.
4. Följ anvisningarna i bruksanvisningen för den styrbara köksfläkten och appguiden, för att styra köksfläkten.

OBS!

• Det går inte att använda SmartThings-appen för att övervaka och styra köksfläkten om Smart Connect-anslutningen inte är upprättad.
• Om en Smart Connect-anslutning inte är upprättad kan du använda en Bluetooth-anslutning för att parkoppla hällen med köksfläkten och synka dem. Följ steg 2 och steg 3 ovan för att göra detta.

Underhålla apparaten

Häll

VARNING

Rengöringsmedel får inte komma i kontakt med en uppvärmd keramisk glasyta: Alla rengöringsmedel måste avlägsnas med en riklig mängd vatten efter rengöring eftersom de kan ha en frätande effekt när ytan är varm. Använd inte aggressiva rengöringsmedel såsom grill- eller ugnsspray, skursvampar eller slipande grytsvampar.

OBS!

Rengör den keramiska glasytan efter varje användning medan den fortfarande är varm vid beröring. Detta förhindrar att spill bränns fast på ytan. Avlägsna avlagringar, vattenmärken, fett och metalliska missfärgningar med kommersiella rengöringsmedel för keramiskt glas eller rostfritt stål.

Lätt smuts

1. Torka av den keramiska glasytan med en fuktig trasa.
2. Torka torrt med en ren trasa. Det får inte finnas kvar några rester av rengöringsmedel på ytan.
3. Rengör hela den keramiska glasytan noga en gång i veckan med ett kommersiellt rengöringsmedel för keramiskt glas eller rostfritt stål.
4. Torka den keramiska glasytan med riklig mängd vatten och torka torrt med en ren, luddfri trasa.

Envis smuts

1. Använd en glasskrapa för att ta bort mat som har kokat över och envis smuts.
2. Placera glasskrapan i en vinkel mot den keramiska glasytan.
3. Ta bort smuts genom att skrapa med bladet.

OBS!

Glasskrapor och rengöringsmedel för keramiskt glas finns hos din återförsäljare.

Problematisk smuts

1. Ta omedelbart bort fastbränt socker, smält plast, aluminiumfolie eller annat material med en glasskrapa medan det fortfarande är varmt.

VARNING

Det finns risk för brännskador när glasskrapan används på en varm kokzon. Rengör hällen som vanligt när den har svalnat. Om kokzonen där något har smält har fått svalna ska du värma upp den igen för rengöring.

OBS!

Det går inte att ta bort repor eller mörka fläckar på den keramiska glasytan som har orsakats av till exempel en kastrull med vassa kanter. De påverkar dock inte hällens funktionalitet.

Hällens ram (valfritt)

VARNING

Använd inte ättika, citronsaft eller avkalkningsmedel på hällens ram. Om du gör detta uppstår matta fläckar.

1. Torka av ramen med en fuktig trasa.
2. Fukta torkad smuts med en våt trasa. Torka av och gnugga torrt.

För att undvika att din apparat skadas

• Använd inte hällen som arbetsyta eller för förvaring.
• Använd inte en kokzon om det inte finns något kokkärl på hällen eller om kärlet är tomt. Keramiskt glas är mycket härdat och tåligt mot plötsliga temperaturförändringar men det är inte oförstörbart. Det kan skadas av ett skarpt eller hårt föremål som faller ner eller tappas på hällen.
• Placera inte kokkärl på hällens ram. Repor och skador kan uppstå på ramens yta.
• Undvik att spilla sura vätskor såsom vinäger, citronsaft och avkalkningsmedel på hällens ram, eftersom sådana vätskor kan orsaka matta fläckar.
• Om socker eller preparat som innehåller socker kommer i kontakt med en het kokzon och smälter, bör det omedelbart avlägsnas med en spatel medan det fortfarande är varmt. Om det får svalna kan ytan skadas när det tas bort.
• Håll alla föremål och material som kan smälta, såsom plast, aluminiumfolie och ugnsfolie, borta från den keramiska glasytan. Om något sådant smälter på hällen måste det omedelbart avlägsnas med en skrapa.

Felsökning och service

Felsökning

En defekt kan bero på ett mindre fel som du själv kan åtgärda med hjälp av följande instruktioner. Försök inte utföra ytterligare reparationer om följande instruktioner inte är till hjälp i varje enskilt fall.

VARNING

Reparationer på apparaten får endast utföras av en kvalificerad servicetekniker. Felaktigt utförda reparationer kan leda till betydande risker för användaren. Om din apparat behöver repareras ska du kontakta ditt servicecenter.

Problem Mölleg	orsak Lösning
Vad skag jag gōra om kokzonerna inte fungerar?	Såkringen i propsskäpet ar inte intakt.	Kontakte en auktoriserad elektriker om sākringarna loses ut flera gängcr.
Vad skag jag gōra om kokzonerna inte släs på?	Knappen Pá/Av ①trycktes av misstag. Manöverpanelen ar delvis täckt av en fuktig trasa eller vãtska.	Apparaten ar pâslagen. Rengor manöverpanelen.
Vad skag jag gōra om displayen forutom BB, BB och restvärmesindikatorn plottligt inte syns?	Knappen Pá/Av ①trycktes av misstag. Manöverpanelen ar delvis täckt av en fuktig trasa eller vãtska.	Apparaten ar pâslagen. Rengor manöverpanelen.
Vad skag jag gōra om restvärmen inte indikeras på displayen after att kokzonerna har stängts av?	Kokzonen användes endast kortvarigt och blev)dör inte tillräckligt varm.	Om kokzonen ar varm skau du kontakta ditt lokala servicecenter.

Informationskod	Möjlig orsak Lösning
08	Det finns ett problem med kokzonens temperaturgivare.	Starta om apparaten med knappen På/ Av ①. Koppla bort strömförsörningen i mer öän 30 sekunder om problemet kvarstär. Starta sedan om apparaten och forsök igen. Kontakte ett lokalt servicecenter om problemet kvarstär.
08	Temperaturen måts som högre an den installda temperaturen.
08	Det finns ett problem med PBA-givaren.
08	Likströmsmotorn fungercar inte på grund av ett problem med kretskortet eller ledninger, eller elektriska störningar på motorbladet.
08	En knapp hälls intryckt i mer öän 8 sekunder.	Kontrollera om knappen ör fuktig ell er berör. Starta om apparaten med knappen På/ av ① om problemet kvarstär. Kontakte ett lokalt servicecenter om problemet kvarstär.
08	Misslyckad kommunikation mellan primäre och sekundärare kretskort.	Starta om apparaten med knappen På/ Av ①. Koppla bort strömförsörningen i mer öän 30 sekunder om problemet kvarstär. Starta sedan om apparaten. Kontakte ett lokalt servicecenter om problemet kvarstär.
08	Den pekaktiverade IC:enCOMMunererar onormalt.
08	Det falter utanfor spänningsintervallet (220-240 V).	Kontrolera hemmets strömmljö.
08	Om tillagningskarlet inte passar induktionen ell er om den används utan tillagningskarlet sá visas delta.	Använd ett tillagningskarl som öär avsett for använding med induction.

Vad ska jag göra om kokzonerna inte slås på eller stängs av?

Detta kan bero på något av följande:

• Manöverpanelen är delvis täckt av en fuktig trasa eller vätska. Barnlåset är på och visar

Vad ska jag göra om displayen är tänd?

Kontrollera följande:

• Manöverpanelen är delvis täckt av en fuktig trasa eller vätska. Tryck på knappen På/Av ① för att återställa.
• Om vätska finns på manöverpanelen ska den torkas av.

Vad ska jag göra om displayen är tänd?

Kontrollera följande: - Hällen är överhettad på grund av onormal användning. Tryck på knappen På/Av ① för att återställa efter att hällen har svalnat.

Vad ska jag göra om displayen är tänd?

Kontrollera följande: - Kokkärl som är olämpliga eller för små, eller om inga kokkärl har placerats på kokzonen. - Om du använder lämpliga kokkärl försvinner meddelandet som visas automatiskt.

Vad ska jag göra om kylfläkten fortsätter att snurra efter att hällen har stängts av? Kontrollera följande:

När du har slutat använda hällen går kylfläkten av sig själv för att kyla ned. När hällens elektronik har svalnat eller maximal tid har förflutit (10 minuter) stängs kylfläkten av. - Om du begär service på grund av information som har uppstått under användningen av apparaten kan besöket från teknikern medföra en avgift även under garantiperioden.

Service

Läs avsnittet "Felsökning" innan du ringer efter hjälp eller service. Följ instruktionerna nedan om du fortfarande behöver hjälp.

Är det ett tekniskt fel?

Kontakta i sådana fall ditt servicecenter.

Förbered dig alltid i förväg inför samtalet. Detta gör det lättare att diagnostisera problemet och kan också göra det lättare att avgöra om ett besök från kundtjänst är nödvändigt.

Observera följande information.

Vilken typ av problem har du? Under vilka omständigheter uppstår problemet?

När du kontaktar oss ber vi att du vet om apparatens modell- och serienummer.

Den här informationen finns på typskylten enligt följande:

• Modelbeskrivning Serienummer (15 siffror) Vi rekommenderar att du antecknar informationen här för enkel referens. Modell: Serienummer:

När uppstår kostnader även under garantiperioden?

I de fall du kunde ha åtgärdat problemet själv genom att tillämpa en av lösningarna i avsnittet "Felsökning". - Om serviceteknikern måste ringa flera servicesamtal efter att denne inte fick all relevant information innan besöket och till följd av detta exempelvis måste göra ytterligare resor för att hämta reservdelar. Att förbereda ditt telefonsamtal som beskrivs ovan gör att du slipper betala för dessa resor.

FRÅGOR ELLER KOMMENTARER?

LAND RING	ELLER BESÖK OSS ONLINE PA
UK 0333	000 0333 www.samsung.com/uk/support
IRELAND (EIRE)	0818 717100 www.samsung.com/ie/support
GERMANY 06	196 77 555 77 www.samsung.com/dc/support
FRANCE 01	48 63 00 00 www.samsung.com/fr/support
SPAIN 91	175 00 15 www.samsung.com/es/support
PORTUGAL	210 608 098 Chamada para a rede fixa nacional Dias úteis das 9h as 20h	www.samsung.com/pt/support
LUXEMBURG	261 03 710 www.samsung.com/be_fr/support
NETHERLANDS	088 90 90 100 www.samsung.com/ml/support
BELGIUM	02 201 24 18	www.samsung.com/bc/support (Dutch) www.samsung.com/be_fr/support (French)
NORWAY	21629099	www.samsung.com/no/support
DENMARK	707 019 70	www.samsung.com.dk/support
FINLAND 03	0-6227 515 www.samsung.com/fi/support
SWEDEN	0771-400 300 www.samsung.com/se/support
AUSTRIA	0800 72 67 864 (0800-SAMSUNG)	www.samsung.com/at/support
SWITZERLAND	0800 726 786	www.samsung.com/ch/support (German) www.samsung.com/ch_fr/support (French)
HUNGARY	0680SAMSUNG (0680 726 7864)	www.samsung.com/hu/support
CZECH	800 - SAMSUNG (800 726786)	www.samsung.com/cz/support
SLOVAKIA	0800 - SAMSUNG (0800-726 786)	www.samsung.com/sk/support
CROATIA	072 726 786	www.samsung.com/hr/support
BOSNIA	055 233 999 www.samsung.com/ba/support

LAND RING	ELLER BESÖK OSS ONLINE PA
NORTH MACEDONIA	023 207 777	www.samsung.com/mk/support
MONTENEGRO	020 405 888	www.samsung.com/support
SLOVENIA	080 697 267 (brezplačna stevilka)	www.samsung.com/si/support
SERBIA	011 321 6899 www.samsung.com/rs/support	www.samsung.com/support
Kosovo	038 40 30 90	www.samsung.com/support
ALBANIA	045 620 202	www.samsung.com/al/support
BULCARIA	0800 11131 - bezámален за BCINH oneparotopn *3000 - леса наEdи范围内�бовор плсретдардата на mob일ниот oneparotop 09:00 до18:00 - Рочаделениддо пьск	www.samsung.com/bg/support
ROMANIA	0800872678 - Apel gratuit *8000 - Apel tarifat in retea Program Call Center Luni - Vineri: 9 AM - 6 PM	www.samsung.com/ro/support
ITALIA	800-SAMSUNG (800.7267864)	www.samsung.com/it/support
CYPRUS	8009 4000 only from landline. toll free	www.samsung.com/gr/support
GREECE	80111 SAMSUNG (80111 726 7864) only from land line ([phone] from mobile and land line
POLAND	801-172-678* (oplata wedlug taryfy operadora)	http://www.samsung.com/pl/support/
LITHUANIA 8	800-77777 www.samsung.com/t/support	www.samsung.com/lv/support
LATVIA	8000-7267	www.samsung.com/lv/support
ESTONIA 800	7267 www.samsung.com/ee/support
