Rodzaj produktu	Indukcyjna płyta grzewcza do zabudowy
Marka	Samsung
Model	NZ85C6058KK
Liczba stref grzewczych	4 strefy indukcyjne (w tym jedna strefa Flex)
Zasilanie	220-240 V ~, 50/60 Hz, moc całkowita maks. 7400 W (konfigurowalna 3000/4000/7400 W)
Główne funkcje	Boost Max, Strefa Flex, Strefa Flex Plus (w zależności od modelu), Podtrzymywanie ciepła, Timer, Pauza/Wznów, Szybkie wyłączenie, Blokada dziecięca, Ograniczenie mocy, Połączenie Wi-Fi SmartThings, Sterowanie okapem Bluetooth
Wyświetlacz	Cyfrowy wyświetlacz ze wskaźnikiem ciepła resztkowego
Panel sterowania	Przyciski dotykowe
Bezpieczeństwo	Automatyczne bezpieczne wyłączenie, Blokada dziecięca, Detekcja garnka, Wskaźnik ciepła resztkowego, Wyłączenie w przypadku przegrzania
Konserwacja i czyszczenie	Powierzchnia ceramiczna; czyszczenie po każdym użyciu; skrobak do uporczywych zabrudzeń; specjalne środki do ceramiki
Części zamienne i naprawialność	Przewód zasilający wymienialny przez profesjonalistę; serwis posprzedażny Samsung
Informacje ogólne	Instrukcja obsługi licząca 884 strony dostępna w kilku językach; model NZ85C6058KK

Często zadawane pytania - NZ85C6058KK SAMSUNG

Jak włączyć i wyłączyć płytę grzewczą?

Naciśnij przycisk Włącz/Wyłącz na 1-2 sekundy, aby włączyć lub wyłączyć urządzenie.

Jak korzystać z funkcji Boost Max?

Wybierz strefę grzewczą, a następnie naciśnij przycisk Boost Max, aby uzyskać tymczasową dodatkową moc (np. do zagotowania wody). Funkcja wyłącza się automatycznie.

Jak włączyć blokadę dziecięcą?

Naciśnij przycisk Pauza i blokada (lub Blokada w zależności od modelu) przez około 3 sekundy. Na wyświetlaczu pojawi się 88 potwierdzające aktywację.

Co zrobić, jeśli strefa grzewcza nie grzeje?

Sprawdź, czy naczynie jest odpowiednie (ferromagnetyczne) i prawidłowo wyśrodkowane. Jeśli pojawi się kod 9 lub E-68, użyj naczynia kompatybilnego z indukcją. Jeśli problem nadal występuje, uruchom ponownie urządzenie.

Jak podłączyć płytę grzewczą do aplikacji SmartThings?

Pobierz aplikację SmartThings, włącz płytę grzewczą, aktywuj blokadę dziecięcą, a następnie naciśnij przycisk Max przez 3 sekundy. Postępuj zgodnie z instrukcjami w aplikacji, aby zakończyć konfigurację Wi-Fi.

Jak czyścić powierzchnię ceramiczną?

Czyść po każdym użyciu wilgotną ściereczką i specjalnym środkiem do czyszczenia ceramiki. W przypadku uporczywych zabrudzeń użyj skrobaka do szkła, trzymając go pod kątem.

Jaki jest maksymalny czas ciągłej pracy?

Automatyczne bezpieczne wyłączenie różni się w zależności od poziomu mocy: od 1,5 godziny (poziom 10-15) do 6 godzin (poziom 1-3).

Jak ustawić timer?

Wybierz włączoną strefę grzewczą, naciśnij przycisk Timer, a następnie naciskaj wielokrotnie, aby ustawić żądany czas. Aby anulować, przytrzymaj przycisk Timer przez 3 sekundy.

Co oznaczają kody błędów E-60, E-61 itp.?

Kody E-60 do E-68 wskazują różne problemy (czujnik, komunikacja, napięcie). Spróbuj zrestartować urządzenie przyciskiem Włącz/Wyłącz. Jeśli kod się utrzymuje, odłącz na 30 sekund lub skontaktuj się z serwisem.

Jak korzystać ze strefy Flex?

Naciśnij przycisk Strefa Flex, aby aktywować dużą lewą strefę grzewczą. Możesz na niej umieścić duże naczynie (np. patelnię do ryby, blachę) i regulować moc za pomocą paska sterowania lub odpowiednich przycisków.

INSTRUKCJA OBSŁUGI NZ85C6058KK SAMSUNG

Przed czyszczeniem urządzenia zawsze je wyłącz.

Płytę grzejną czyść zgodnie z instrukcjami czyszczenia i konserwacji zawartymi w tym podręczniku.

Korzystanie z funkcji „Flex zone Plus” (tylko modele z funkcją „Flex zone Plus”)

Kontrola pary 29

Twoje urządzenie 30

Płyta 30

Delikatne zabrudzenia 30

Uporczywe zabrudzenia 30

Problematyczne zabrudzenia 31

Płyta – tryb cichy (opcja dodatkowa) 31

Oszczędzanie energii przez urządzenie 31

Rozwiązywanie problemów i konserwacja 32

Rozwiązywanie problemów 32

Konserwacja 33

Korzystanie z instrukcji 3

W instrukcji obsługi stosowane są następujące symbole: 3

Nazwa modelu i numer seryjny 3

Instrukcje dotyczące bezpieczeństwa 3

Utylizacja opakowania 7

Właściwa utylizacja zużytego urządzenia 7

Prawidłowe usuwanie produktu

(zużyty sprzęt elektryczny i elektroniczny) 7

Montaż płyty grzejnej 8

Instrukcje bezpieczeństwa dla instalatora 8

Potrzebne narzędzia 8

Podłączenie do sieci zasilającej 8

Montaż w blacie kuchennym 9

Komponenty 11

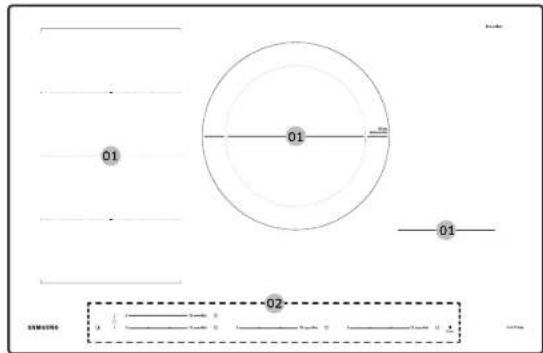

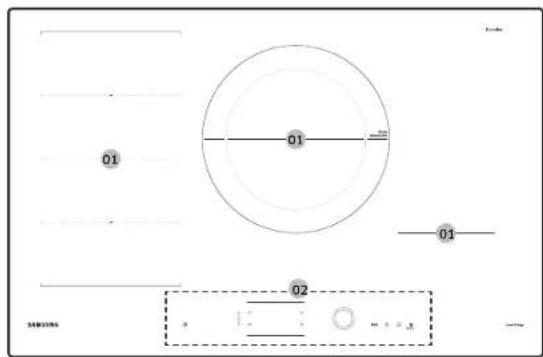

Przed Rozpoczęciem 11

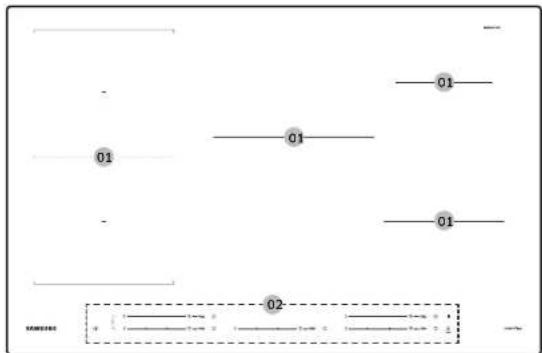

Pola grzejne 11

Panel sterowania 13

Podgrzewanie indukcyjne 14

Funkcja wyłącznika bezpieczeństwa 15

Wskaźnik ciepła resztkowego 15

Wykrywanie temperatury 15

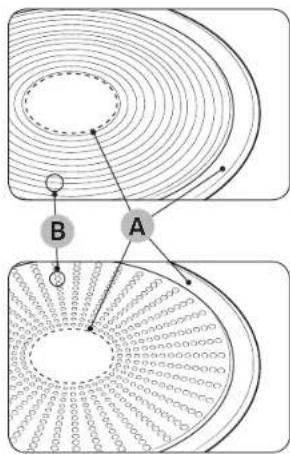

Naczynia kuchenne 16

Używanie przycisków dotykowych 19

Odgłosy podczas pracy 19

Pierwsze czyszczenie 19

Czynność (NZ8****7**) 19

Włączanie urządzenia 19

Wyciąganie urządzenia 19

Wybór pola grzejnego i poziomu mocy 19

Funkcja Max Boost 20

Korzystanie z panelu Flex (tylko modele z funkcją panelu Flex) 20

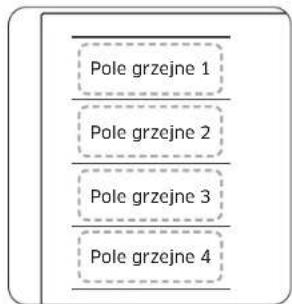

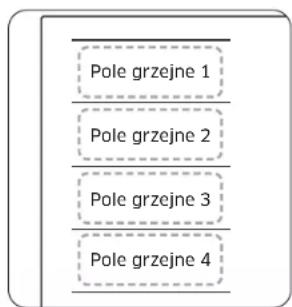

Panel Flex Plus (tylko modele z funkcją panelu Flex Plus) 21

Minutnik 21

Pauza/Wznowienie 22

Szybkie zatrzymanie 22

Blokada rodzicielska 22

Ograniczenie mocy maksymalnej 23

Włączanie/wyłączanie dźwięku 23

Smart Connect 23

Sterowanie okapem 24

Czynność (NZ8****8**) 24

Włączanie urządzenia 24

Wyłączanie urządzenia 24

Wybór pola grzejnego i poziomu mocy 24

Funkcja Max Boost 25

Korzystanie z panelu Flex (tylko modele z funkcją panelu Flex) 25

Panel Flex Plus (tylko modele z funkcją panelu Flex Plus) 26

Utrzymywanie temperatury 27

Minutnik 27

Pauza/Wznowienie 27

Szybkie zatrzymanie 27

Blokada rodzicielska 28

Ograniczenie mocy maksymalnej 28

Włączanie/wyłączanie dźwięku 28

Smart Connect 29

Sterowanie okapem 29

Konserwacja 30

Płyta grzejna 30

Lekkie zabrudzenia 30

Silne zabrudzenia 30

Trudne do usunięcia zabrudzenia 31

Ramka płyty grzejnej (opcja) 31

Aby uniknąć uszkodzenia urządzenia: 31

Rozwiązywanie problemów i serwis 32

Rozwiązywanie problemów 32

Serwis 33

Korzystanie z instrukcji

Przed przystąpieniem do użytkowania urządzenia należy uważnie przeczytać instrukcję obsługi, ze szczególnym uwzględnieniem informacji dotyczących bezpieczeństwa zawartych w poniższym rozdziale. Instrukcję należy zachować w celu wykorzystania w przyszłości. Przekazując to urządzenie innemu użytkownikowi, należy pamiętać o przekazaniu wraz z nim niniejszej instrukcji obsługi.

W instrukcji obsługi stosowane są następujące symbole:

OSTRZEŻENIE

Zagrożenia lub niebezpieczne czynności, które mogą prowadzić do poważnych obrażeń lub śmierci.

PRZESTROGA

Zagrożenia lub niebezpieczne czynności, które mogą prowadzić do drobnych obrażeń lub uszkodzenia mienia.

PRZESTROGA

Aby zmniejszyć ryzyko pożaru, eksplozji, porażenia prądem lub obrażeń, w trakcie korzystania z płyty grzejnej należy przedsięwziąć następujące podstawowe środki ostrożności.

UWAGA

Użyteczne wskazówki, zalecenia i informacje ułatwiające korzystanie z produktu.

Nazwa modelu i numer seryjny

Zarówno nazwa modelu, jak i numer seryjny podane są na etykiecie pod spodem płyty grzejnej.

Zapisz te informacje lub przyklej dodatkową etykietę produktu (znajdującą się na wierzchu produktu) na tej stronie w celu wykorzystania w przyszłości.

Nazwa modelu

Numer seryjny

Instrukcje dotyczące bezpieczeństwa

To urządzenie spełnia wszystkie obowiązujące normy dotyczące parametrów technicznych oraz bezpieczeństwa. Uważamy jednak, że odpowiedzialnością producenta jest umożliwienie użytkownikom zapoznania się z zasadami bezpieczeństwa zamieszczonymi poniżej.

OSTRZEŻENIE

Osoby o ograniczonej sprawności fizycznej, sensorycznej, umysłowej, bądź o niedostatecznym doświadczeniu i wiedzy (np. dzieci) nie powinny korzystać z urządzenia bez nadzoru lub przeszkolenia w zakresie obsługi przez inną osobę odpowiedzialną za ich bezpieczeństwo.

Nie dopuść, aby dzieci bawiły się urządzeniem.

Dzieci powyżej 8. roku życia oraz osoby o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej, bądź o niedostatecznym doświadczeniu i wiedzy, mogą korzystać z urządzenia jedynie pod nadzorem lub po przeszkoleniu w zakresie bezpiecznej obsługi i zagrożeń. Dzieciom nie wolno bawić się urządzeniem. Dzieci mogą przeprowadzać czyszczenie i konserwację urządzenia wyłącznie pod nadzorem osoby dorosłej.

Stałe okablowanie musi uwzględniać możliwość odłączenia urządzenia zgodnie z odpowiednimi zasadami.

Instrukcje dotyczące bezpieczeństwa

Należy zapewnić możliwość odłączenia zamontowanego urządzenia od zasilania. Możliwość odłączenia można zapewnić poprzez umieszczenie wtyczki w dostępnym miejscu lub zainstalowanie wyłącznika w okablowaniu zgodnie z odpowiednimi zasadami.

Ze względów bezpieczeństwa uszkodzony przewód zasilający musi zostać wymieniony przez producenta, w autoryzowanym serwisie lub przez wykwalifikowaną osobę. Metoda mocowania nie może być oparta na wykorzystaniu klejów, ponieważ nie są one uważane za niezawodny sposób mocowania.

OSTRZEŻENIE: jeśli powierzchnia jest pęknięta, należy wyłączyć urządzenie, aby uniknąć porażenia prądem elektrycznym.

Urządzenie nagrzewa się w czasie pracy. Należy zachować odpowiednie środki ostrożności w celu uniknięcia kontaktu z elementami grzejnymi wewnątrz płyty.

OSTRZEŻENIE: podczas pracy urządzenia łatwo dostępne części mogą się nagrzewać. Nie należy pozwalać małym dzieciom zbliżać się do urządzenia.

Nie należy używać myjki parowej.

Na powierzchni płyty nie należy kłaść metalowych przedmiotów, takich jak noże, widelce, łyżki i pokrywki, ponieważ może to doprowadzić do ich silnego rozgrzania.

Po użyciu należy wyłączyć płytę grzejną za pomocą przycisku oraz nie należy polegać wyłącznie na czujniku wykrywającym obecność naczyń.

Urządzenie nie zostało zaprojektowane z myślą o współpracy z zewnętrznym minutnikiem lub oddzielnym systemem zdalnego sterowania.

PRZESTROGA: należy nadzorować proces gotowania. Krótkotrwałe gotowanie należy nadzorować przez cały czas jego trwania.

W celu uniknięcia przegrzania, urządzenia nie należy umieszczać za dekoracyjnymi drzwiczkami.

OSTRZEŻENIE: podczas pracy urządzenia dochodzi do nagrzania łatwo dostępnych części. Należy zachować odpowiednie środki ostrożności w celu uniknięcia kontaktu z elementami grzejnymi. Dzieci poniżej 8. roku życia powinny korzystać z urządzenia wyłącznie pod stałą kontrolą.

OSTRZEŻENIE: pozostawienie płyty grzejnej bez nadzoru podczas gotowania z użyciem tłuszczu lub oleju może być niebezpieczne i doprowadzić do pożaru.

POD ŻADNYM POZOREM NIE WOLNO gasić takiego pożaru przy użyciu wody. Należy wyłączyć urządzenie i zakryć płomień np. pokrywką lub kocem gaśniczym.

OSTRZEŻENIE: zagrożenie pożarem; nie należy przechowywać przedmiotów na powierzchni przeznaczonej do gotowania.

OSTRZEŻENIE: używaj tylko osłon zaprojektowanych przez producenta tego urządzenia lub wskazanych przez producenta w instrukcji obsługi jako odpowiednich albo osłon będących częścią urządzenia. Używanie niewłaściwych osłon może doprowadzić do wypadku.

Powierzchnie nagrzewają się w czasie użytkowania.

Dzieci powyżej 8. roku życia oraz osoby o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej, bądź o niedostatecznym doświadczeniu i wiedzy, mogą korzystać z urządzenia jedynie pod nadzorem lub po przeszkoleniu w zakresie bezpiecznej obsługi i zagrożeń. Dzieciom nie wolno bawić się urządzeniem. Czyszczenie i konserwacja nie powinny być wykonywane przez dzieci, chyba że mają powyżej 8 lat i są pod nadzorem.

Urządzenie i przewody należy przechowywać w miejscu niedostępnym dla dzieci poniżej 8. roku życia.

PRZESTROGA

Urządzenie powinno zostać prawidłowo zamontowane i uziemione przez wykwalifikowanego pracownika technicznego.

Urządzenie powinno być serwisowane jedynie przez wykwalifikowanych pracowników serwisu. Naprawy wykonywane przez osoby nieuprawnione mogą spowodować obrażenia ciała lub poważną awarię urządzenia. Jeśli urządzenie wymaga naprawy, należy skontaktować się z lokalnym centrum serwisowym. Nieprzestrzeganie tych instrukcji może spowodować uszkodzenie urządzenia i unieważnienie gwarancji.

Urządzenia przeznaczone do zabudowy mogą być używane wyłącznie po zamontowaniu w szafkach i miejscach roboczych zgodnych z odpowiednimi standardami. Zapewnia to właściwą ochronę przed kontaktem z podzespołami elektrycznymi, zgodnie z podstawowymi normami bezpieczeństwa.

W przypadku nieprawidłowego działania urządzenia lub pojawienia się uszkodzeń, pęknięć lub zarysowań należy:

• wyłączyć wszystkie pola grzejne;
• odłączyć płytę od sieci elektrycznej;
• skontaktować się z lokalnym centrum serwisowym. Jeśli płyta grzejna jest pęknięta, należy wyłączyć zasilanie, by uniknąć porażenia prądem elektrycznym. Nie używać płyty do czasu wymiany szklanej powierzchni.

Instrukcje dotyczące bezpieczeństwa

Nie należy używać płyty grzejnej do podgrzewania folii aluminiowej, produktów zawiniętych w folię aluminiową lub mrożonej żywności zapakowanej w aluminium.

Jeśli pomiędzy dno garnka a płytę grzejną dostanie się płyn, może powstać sprężona para powodująca podskakiwanie garnka.

Należy zawsze pilnować, by płyta grzejna i dno garnka były suche.

Pola grzejne nagrzewają się podczas gotowania.

Nie należy pozwalać małym dzieciom przebywać w pobliżu urządzenia.

Żaden element opakowania nie powinien znaleźć się w zasięgu dzieci, ponieważ stanowi dla nich zagrożenie.

Niniejsze urządzenie powinno być użytkowane wyłącznie do gotowania i smażenia żywności w gospodarstwie domowym. Urządzenie nie jest przeznaczone do zastosowań komercyjnych lub przemysłowych.

Nigdy nie należy używać płyty grzejnej do ogrzewania pomieszczenia.

Należy zachować ostrożność podczas podłączania urządzeń elektrycznych do gniazdek znajdujących się w pobliżu płyty grzejnej. Przewody zasilające mogą stykać się z płytą. W przypadku nadmiernego nagrzania tłuszcz i olej mogą się szybko zapalić. Nigdy nie należy pozostawiać naczynia bez nadzoru podczas przygotowywania potraw z użyciem tłuszczu lub oleju, np. podczas smażenia frytek.

Po zakończeniu gotowania należy wyłączyć płyty grzejne.

Panele sterowania zawsze powinny być czyste i suche.

Na płycie grzejnej nie wolno kłaść łatwopalnych przedmiotów, ponieważ grozi to pożarem.

Nieuwzane korzystanie z urządzenia może być przyczyną pożaru.

Przewody urządzeń elektrycznych nie powinny dotykać gorących powierzchni płyt ani naczyń kuchennych.

Nie należy używać płyty grzejnej do suszenia odzieży.

Osoby posiadające rozrusznik serca lub aktywne implanty serca muszą dbać o to, aby ich górna część ciała znajdowała się zawsze w odległości co najmniej 30 cm od włączonych pól płyty indukcyjnej. W przypadku wątpliwości należy skonsultować się z producentem urządzenia lub lekarzem.

(Dotyczy tylko modeli z płytą indukcyjną).

Nie należy próbować samodzielnie naprawiać, rozkładać ani przerabiać urządzenia.

Przed czyszczeniem należy zawsze wyłączyć urządzenie.

Płyta grzejna należy czyścić zgodnie z instrukcjami czyszczenia i konserwacji, które przedstawiono w niniejszej instrukcji obsługi.

Zwierzęta nie powinny przebywać w pobliżu urządzenia, ponieważ mogłyby stanąć na przyciskach sterowania i spowodować ich awarię.

Utylizacja opakowania

OSTRZEŻENIE

Wszystkie materiały użyte do zapakowania urządzenia podlegają recyklingowi. Karton i elementy wykonane z twardej pianki zostały odpowiednio oznaczone. Opakowania i zużyte urządzenia należy utylizować z uwzględnieniem kwestii bezpieczeństwa i ochrony środowiska.

Właściwa utylizacja zużytego urządzenia

OSTRZEŻENIE

Przed utylizacją zużytego urządzenia należy uniemożliwić jego pracę, aby nie mogło stać się źródłem zagrożenia. W tym celu należy zlecić wykwalifikowanemu technikowi odłączenie urządzenia od zasilania sieciowego i usunięcie przewodu sieciowego. Urządzenia nie wolno wyrzucać wraz ze zwykłymi odpadami domowymi. Informacje o datach zbiórki oraz publicznych miejscach utylizacji odpadów można uzyskać w lokalnym zakładzie utylizacji lub u władz lokalnych.

Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny i elektroniczny)

(Dotyczy krajów, w których stosuje się systemy segregacji odpadów)

To oznaczenie umieszczone na produkcie, akcesoriach lub dokumentacji oznacza, że po zakończeniu eksploatacji nie należy produktu ani akcesoriów (np. ładowarki, zestawu słuchawkowego, przewodu USB) wyrzucać wraz ze zwykłymi odpadami gospodarstwa domowego. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie tych przedmiotów od odpadów innego typu oraz o odpowiedzialny recykling i praktykowanie ponownego wykorzystania materiałów. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tych przedmiotów, użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produktu, lub z organem władz lokalnych. Użytkownicy w firmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu ani akcesoriów nie należy usuwać razem z innymi odpadami komercyjnymi.

Więcej informacji na temat zobowiązań środowiskowych firmy Samsung i szczegółowych obowiązków regulacyjnych dotyczących produktów, np. Rozporządzenia REACH, znajduje się na stronie: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

Montaż płyty grzejnej

OSTRZEŻENIE

Nowe urządzenie ma zostać zamontowane i uziemione wyłącznie przez wykwalifikowany personel.

Należy przestrzegać niniejszej instrukcji. Gwarancja nie obejmuje uszkodzeń powstałych w wyniku nieprawidłowej instalacji.

Dane techniczne urządzenia znajdują się na końcu niniejszej instrukcji.

Instrukcje bezpieczeństwa dla instalatora

• Urządzenie należy podłączyć do instalacji elektrycznej, która umożliwia jego odłączenie od zasilania na wszystkich biegunach z szerokością otwarcia styków wynoszącą co najmniej 3 mm. Jako urządzenia izolacyjne należy stosować wyłączniki do ochrony linii, bezpieczniki (bezpieczniki wkręcane należy wyjąć z uchwytu), wyłączniki prądu upływowego i styczniki. To urządzenie spełnia wymagania normy PN-EN 60335-2-6 w zakresie ochrony przeciwpożarowej. Urządzenie tego typu należy instalować obok wysokiej szafki lub ściany z jednej strony. Montaż musi zapewnić ochronę przed wstrząsami. Zabudowa, w której zamontowane jest urządzenie, musi spełniać wymagania normy DIN 68930 w zakresie stabilności.
• Aby zapewnić ochronę przed wilgocią, wszystkie powierzchnie cięte muszą zostać uszczelnione przy użyciu odpowiedniego uszczelniacza.
• W przypadku powierzchni roboczych wyłożonych kafelkami ceramicznymi złącza w miejscu osadzenia płyty grzejnej muszą zostać całkowicie wypełnione zaprawą. W przypadku powierzchni ceramicznych lub wykonanych z kamienia naturalnego bądź sztucznego sprężyny z mechanizmem mocującym należy przymocować z użyciem odpowiedniej żywicy syntetycznej lub mieszaniny spoiwa.
• Uszczelnienie musi ściśle przylegać do powierzchni roboczej i być pozbawione pustych przestrzeni. Nie należy stosować dodatkowego uszczelniacza silikonowego, ponieważ utrudniłoby to demontaż podczas serwisowania.
• Podczas demontażu płytę grzewczą należy wypychać od spodu.
• Pod płytą grzewczą można zamontować płytę oddzielającą.
• Nie należy zakrywać otworu wentylacyjnego znajdującego się pomiędzy blatem roboczym a przednią częścią urządzenia znajdującego się pod nim.

8 Polski

Potrzebne narzędzia

Ołówek, Wkrętak krzyżakowy, Linijka lub kątownik

Okulary ochronne, Wyrzynarka, Wiertarka

Podłączenia do sieci zasilającej

Przed podłączeniem urządzenia należy sprawdzić, czy napięcie wskazane na tabliczce znamionowej odpowiada napięciu gniazdka elektrycznego. Tabliczka znamionowa znajduje się na dolnej części obudowy płyty grzejnej.

OSTRZEŻENIE

Urządzenie powinno być odpowiednio zainstalowane przez kompetentną lub przeszkoloną osobę.

Przed podłączeniem przewodów należy wyłączyć zasilanie obwodu.

Napięcie elementu grzejnego wynosi 230 V AC~. Urządzenie może także pracować w sieciach o napięciu 220 V AC~ lub 240 V AC~. Płytę grzejną należy podłączyć do zasilania przy użyciu urządzenia, które umożliwi jej odłączenie od zasilania na wszystkich biegunach z szerokością otwarcia styków co najmniej 3 mm (np. wyłącznik nadprądowy do ochrony linii, wyłącznik różnicowoprądowy lub bezpiecznik).

OSTRZEŻENIE

Połączenia przewodów należy wykonać zgodnie z obowiązującymi przepisami, dbając o odpowiednie dokręcenie śrub zaciskowych.

OSTRZEŻENIE

Po podłączeniu płyty grzejnej do sieci zasilania należy sprawdzić, czy wszystkie pola grzejne są gotowe do użycia, włączając je kolejno na krótki czas z zastosowaniem maksymalnego ustawienia mocy i przy użyciu odpowiednich naczyń kuchennych.

OSTRZEŻENIE

Należy zwrócić uwagę na fazowe i neutralne przyporządkowanie przyłączy domowych i urządzenia (schematy przyłączy); w przeciwnym razie może dojść do uszkodzenia komponentów. Gwarancja nie obejmuje uszkodzeń wynikających z niewłaściwego montażu.

A OSTRZEŻENIE

Ze względów bezpieczeństwa uszkodzony przewód zasilający musi zostać wymieniony przez producenta, w autoryzowanym serwisie lub przez wykwalifikowaną osobę.

1N~(32A)

01	220-240 V ~	04	Niebieski
02	Czarny 05 Szary
03	Brazowy 06 Zielony/zolty

2N~ (16A): Przed podłączeniem rozdzielić przewody 2-fazowe (L1 i L2).

01 220-240 V ~	05 Niebieski
02 380-415 V ~	06 Szary
03 Czarny 07 Zielony y/ótv y
04 Brazowy

2 x 1N~ (16A): Przed podłączeniem rozdzielić przewody.

01 220-240 V -	05 Brazowy
02 Czarny 06 Szary
03 Niebieski 07 Zielony/26lty
04 220-240 V ~

OSTRZEŻENIE

Aby zapewnić odpowiednie połączenia, postępuj według schematu okablowania w pobliżu gniazd.

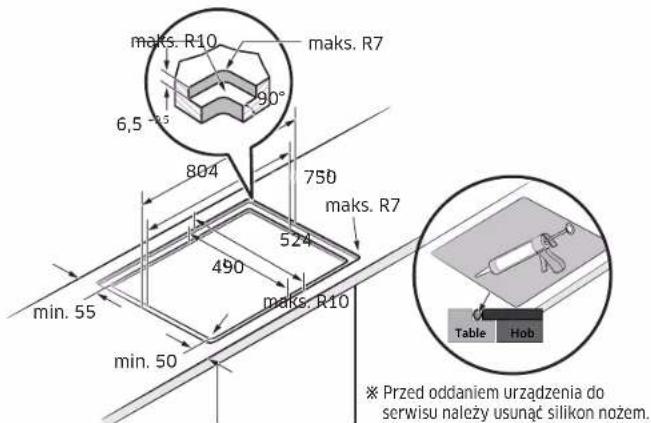

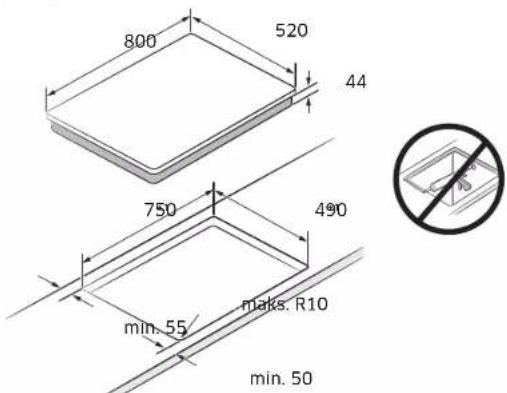

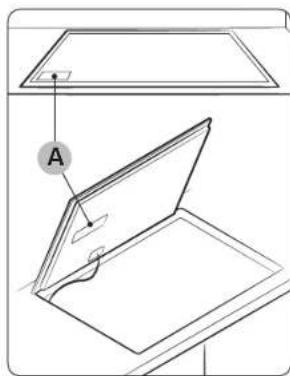

Montaż w blacie kuchennym A. Numer seryjny

UWAGA

Przed montażem zanotuj numer seryjny urządzenia znajdujący się na tabliczce znamionowej. Numer ten jest wymagany przy zgłoszeniach serwisowych, a po zakończeniu montażu nie będzie do niego dostępu, gdyż jest on zapisany na tabliczce znamionowej znajdującej się na spodzie lub na wierzchu urządzenia.

UWAGA

Należy zwrócić szczególną uwagę na wymagania w zakresie minimalnej przestrzeni i odstępu od innych elementów wyposażenia w pomieszczeniu.

UWAGA

Na spodzie płyty grzejnej zamontowany jest wentylator. Jeżeli pod płytą grzejną znajduje się szuflada, nie powinno się w niej przechowywać drobnych przedmiotów lub papieru, gdyż istnieje możliwość uszkodzenia wentylatora lub zakłócenia procesu chłodzenia płyty w przypadku wciągnięcia tych przedmiotów lub papieru przez wentylator.

Montaż płyty grzejnej

Normalny rodzaj montażu

Typ wpuszczany (można zainstalować tylko model NZ8****FK) Jednostka: mm

Szuflada Piekarnik

Komponenty Płyty indukcyjnej

Uchwyty montażowe (8) i śruby (16)

Przed rozpoczęciem

Pola grzejne

NZ84C5047**

NZ85C5047**

Polski 11

Przed rozpoczęciem

NZ84C6057*

NZ84C6058**

NZ85C6057**

NZ85C6058**

01 Indukcyjne pole grzejne 02 Panel sterowania

Panel sterowania

Panel sterowania 1 - NZ84C5047**

Panel sterowania 2 - NZ85C5047**

Panel sterowania 3 - NZ84C6057**

Panel sterowania 4 - NZ84C6058**

Panel sterowania 5 - NZ85C6057**

Panel sterowania 6 - NZ85C6058**

Przed rozpoczęciem

Podgrzewanie indukcyjne

A. Cewka indukcyjna B. Prądy indukcyjne C. Układy elektroniczne

Zasada działania podgrzewania indukcyjnego: Po umieszczeniu naczynia na polu grzejnym i włączeniu urządzenia, układy elektroniczne płyty indukcyjnej zaczynają generować „prądy indukcyjne” w spodniej części naczynia, co powoduje natychmiastowy wzrost temperatury w naczyniu. Szybsze gotowanie i smażenie: Dzięki bezpośredniemu ogrzewaniu naczynia, zamiast płyty szklanej urządzenia, możliwe jest uzyskanie wyższej wydajności gotowania niż w innych systemach, ponieważ nie występuje utrata ciepła. Większość zużywanej energii jest przekształcana w ciepło.

Funkcja wyłącznika bezpieczeństwa

Jeśli jedno z pól grzejnych nie zostanie wyłączone lub poziom mocy nie zostanie zmieniony przez dłuższy czas, pole grzejne wyłączy się automatycznie. Pola grzejne wyłączają się automatycznie po upływie podanego poniżej czasu.

Poziom mocy Wyłaczenia
1-3 Po 6 godzinach
4-6 Po 5 godzinach
7-9 Po 4 godzinach
10-15 Po 1,5 godzinach

UWAGA

Jeżeli płyta grzejna ulegnie przegrzaniu z powodu nieprawidłowego działania, wyświetli się symbol. Następnie płyta grzejna zostanie wyłączona.

UWAGA

Jeśli użyte naczynie jest niewłaściwe, zbyt małe lub na polu grzejnym nie umieszczono żadnego naczynia, wyświetli się symbol. Po upływie 1 minuty dane pole grzejne zostanie wyłączone.

UWAGA

Jeśli jeden lub więcej pól grzejnych wyłączy się przed upływem wskazanego czasu, należy zapoznać się z informacjami zawartymi w rozdziale Rozwiązywanie problemów.

Inne przyczyny samoczynnego wyłączania się pól grzejnych

Wszystkie pola wyłączają się, gdy na panel sterowania wykipi gotowana zawartość. Funkcja wyłącznika automatycznego zostanie także uruchomiona w przypadku umieszczenia na panelu sterowania wilgotnej ściereczki. W obu tych przypadkach konieczne jest ponowne włączenie urządzenia przy użyciu przycisku Wł./Wył. ① po usunięciu cieczy lub ściereczki.

Wskaźnik ciepła resztkowego

Gdy pojedyncza strefa gotowania lub płyta jest wyłączona, obecność ciepła resztkowego wskazana jest na wyświetlaczu odpowiedniej strefy gotowania w postaci H (w przypadku wysokiej temperatury). Wskaźnik ciepła resztkowego wyłączy się dopiero po schłodzeniu się strefy gotowania, nawet jeśli została ona już wyłączona. Z ciepła resztkowego można skorzystać do roztapiania lub utrzymywania temperatury żywności.

OSTRZEŻENIE

Dopóki wskaźnik ciepła resztkowego jest podświetlony, istnieje ryzyko poparzenia.

OSTRZEŻENIE

W wypadku przerwy w zasilaniu, symbol H wyłączy się i informacja o cieple resztkowym przestanie być widoczna. Natomiast dalej istnieć będzie możliwość oparzenia się. Można tego uniknąć zachowując uwagę w pobliżu płyty grzejnej.

Wykrywanie temperatury

Jeśli z dowolnej przyczyny temperatura jakiegokolwiek pola grzejnego przekroczy poziom bezpieczeństwa, poziom mocy podgrzewania dla tego pola zostanie automatycznie zmniejszony. Po zakończeniu korzystania z płyty grzejnej jej wentylator będzie kontynuował pracę do momentu schłodzenia układów elektronicznych. Wentylator włącza się i wyłącza w zależności od temperatury układów elektronicznych.

Przed Rozpoczęciem

Naczynia kuchenne

Należy korzystać z naczyń z płaskim dnem, które umożliwiają pełny kontakt z powierzchnią pola grzejnego. To, czy dno naczynia jest płaskie, można sprawdzić obracając na nim linijkę. Należy pamiętać o przestrzeganiu wszystkich zaleceń dotyczących wykorzystywanych naczyń kuchennych.

• Używać naczyń wykonanych z materiału odpowiedniego do gotowania indukcyjnego. Wybierać naczynia wysokiej jakości z czystym dnem, które zapewniają lepsze rozprowadzanie ciepła. Pozwoli to uzyskać najlepsze rezultaty.
• Rozmiar naczynia dobierać do ilości przygotowywanego pożywienia.
• Nie zostawiać pustych naczyń na włączonych polach grzejnych. Może to spowodować ich trwałe uszkodzenia w postaci pęknięcia, stopienia lub zniszczenia, które mogą uszkodzić ceramiczną płytę grzejną (tego typu uszkodzenia nie są objęte gwarancją).
• Nie używać brudnych naczyń ani naczyń z grubą warstwą tłuszczu. Zawsze używać naczyń, które można w łatwy sposób wyczyścić po zakończeniu gotowania.

PRZESTROGA

• Może się wydawać, że pola grzejne wystygły po wyłączeniu. Jednak szklana powierzchnia może być gorąca z uwagi na ciepło resztkowe pochodzące z naczynia. Dlatego nadal istnieje ryzyko poparzenia.
• Nie dotykać gorących naczyń gołymi rękami. Zawsze stosować rękawice kuchenne lub łapki, aby chronić ręce przed poparzeniem.
• Nie przesuwać naczyń po powierzchni płyty grzejnej. Może to spowodować jej trwałe uszkodzenie.

Naczynia do gotowania na płycie indukcyjnej

Palnik płyty indukcyjnej należy włączać dopiero po umieszczeniu naczynia z dnem magnetycznym na jednym z pól grzejnych. Można używać naczyń określonych poniżej jako odpowiednie.

Material Odpowiedniosity
Stal, emaliowana stal, zeliwo Tak
Stal niedzewna	Tak (jesli magnes przyciepie są do spodu naczynyia)
Aluminium, miedź, mosiadz, szkło, ceramika, porcelana	Nie

UWAGA

• Naczynia nadające się do stosowania na płytach indukcyjnych są przez producenta odpowiednio oznaczone.
• Niektóre naczynia mogą powodować hałas podczas ich użytkowania na polach indukcyjnych.
• Odgłosy te nie oznaczają, że płyta grzejna działa nieprawidłowo i nie mają żadnego wpływu na jej funkcjonowanie.
• Specjalne naczynia ze stali nierdzewnej mogą nie nadawać się do gotowania indukcyjnego. Należy sprawdzić, czy magnes przyczepia się do podstawy naczynia.

Wymiary naczyń do gotowania na płycie indukcyjnej

Pola indukcyjne do pewnego stopnia automatycznie dostosowują się do rozmiaru dna naczynia. Magnetyczna część dna naczynia musi mieć określoną minimalną średnicę, w zależności od wielkości danego pola grzejnego. Najlepsze rezultaty można uzyskać używając naczyń kuchennych, których średnica części ferromagnetycznej odpowiada średnicy palnika. Jeśli naczynie jest wykrywane przy palniku, spróbuj użyć palnika o większej średnicy.

UWAGA

Średnice naczyń kuchennych podane są w specyfikacjach pól grzejnych danego modelu.

Inne naczynia indukcyjne

Niektóre naczynia mają na dnie cienką warstwę materiału magnetycznego umożliwiającego ich wykorzystanie do gotowania na indukcyjnej płycie grzejnej. Naczynia te charakteryzują się słabym magnetyzmem i mogą działać nieprawidłowo (oznacza to, że magnes nie przyczepia się wystarczająco mocno lub obszar przyciągający magnes jest niewielki).

• Nawet jeśli naczynie zostało stworzone z myślą o gotowaniu na płycie indukcyjnej, siła grzania może być słaba lub może się zdarzyć, że płyta grzejna nie wykryje naczynia - jest to zależne od wielkości siły przyciągania obszaru magnetycznego znajdującego się na dnie naczynia.

A. Obszar, który nie przyciąga magnesu B. Obszar przyciągający magnes

W przypadku używania dużych naczyń z mniejszym elementem ferromagnetycznym nagrzewa się wyłącznie ten element. W efekcie ciepło może nie być równomiernie rozprowadzane.

Test przydatności

Naczynie nadaje się do gotowania indukcyjnego, jeśli zostało przez producenta opatrzone odpowiednim oznaczeniem, a magnes przyczepia się do jego spodu.

• Dobre naczynie można rozpoznać, sprawdzając jakość jego dna - powinno być tak grube i płaskie, jak to tylko możliwe. Kupując nowe naczynia, należy zwracać szczególną uwagę na średnicę dna. Producenci często podają tylko średnicę górnej krawędzi naczynia.
• Nie należy używać naczyń, które mają uszkodzone dno (nierówne krawędzie lub zadziory). Przesuwanie uszkodzonych naczyń po powierzchni ceramicznej płyty grzejnej może ją trwale zarysować. Dno zimnego naczynia jest zwykle lekko wygięte do środka (wklęsłe). Nie powinno być wygięte na zewnątrz (wypukłe).
• Chcąc skorzystać z naczyń specjalnego rodzaju, na przykład woka, szybkowaru lub naczynia do gotowania na wolnym ogniu, należy przestrzegać instrukcji producenta.

Obsługa

Prawidłowe ustawienie Wskazówki dotyczące oszczędzania energii

Prawidtwe Nieprawidtwe
Naczynie z plaskim dneim i prostymi sciankami.	Naczynie z zakrzywionym lub wygićtym dneim lub sciankami.
Naczynie spętnia lub przykracza zalecenia dotyczść minimalnégo rozmiaru dla danego pola grzejnégo.	Naczynie nie speȩnia zialecen dotycznychminimalnégo Rozmiaru wymaganego dla danego pola grzejnégo.
Naczynie calkownikie przylega do powierzchni płyty grzejnej.	Naczynie opiera są o brzem płytry grzejnej lub nie przylega calkownikie do powierzchni płyty.
Naczynie jest odpopoiewediannio wywazone.	Cieżki uchwytgowodje przechylanie są naczyna.

W celu ograniczenia zużycia energii należy postępować zgodnie z opisanymi wskazówkami.

• Przed włączeniem pola grzejnego należy zawsze postawić na nim naczynie. Utrzymywać pole grzejne oraz dno naczynia w czystości. W przeciwnym razie urządzenie będzie zużywać więcej energii.
• Jeśli to możliwe, dokładnie zakrywać naczynie. Ograniczy to zużycie energii.
• Wyłącz używany palnik przed końcem czasu gotowania. Wykorzystaj ciepło resztkowe do utrzymania temperatury po wyłączeniu.

Test przydatności naczyń kuchennych

Naczynie można przystosować pod względem przydatności do zastosowania z urządzeniem.

1. Dotknij przycisku Wł./Wył. i przytrzymaj go przez 1-2 sekundy, aby włączyć płytę grzejną.
2. Naciśnij przycisk Blokada i przytrzymaj go przez 3 sekundy, aby uruchomić blokadę od dzieci.
3. Naciśnij przycisk Minutnik i przytrzymaj go przez 3 sekundy, aby włączyć tryb testu przydatności naczynia.
4. Umieść naczynie na jednym z pól grzejnych, po czym naciśnij przycisk Max Boost i przytrzymaj go przez 3 sekundy.

Wyświetlacz Opis

0 Naczynie nie Nadaje są do uzywania

1-7 Naczynie Nadaje są do uzywania, lecz jest nowydağne

8-10 Naczynie Nadaje są do uzywania

Czynność (NZ8****7**)

Używanie przycisków dotykowych

Aby użyć przycisku dotykowego, dotknij zadanego przycisku końcem wyprostowanego palca w celu włączenia lub wyłączenia zadanych wyświetlaczy bądź włączenia zadanej funkcji.

Upewnij się, że podczas obsługi urządzenia dotykasz tylko jednego przycisku. Umieszczenie palca zbyt płasko na przycisku może spowodować naciśnięcie także sąsiedniego przycisku.

Odgłosy podczas pracy

Jęśli słychać:

• Odgłos trzaskania: naczynia są wykonane z różnych materiałów. Gwizdanie: wykorzystywane są więcej niż dwa pola grzejne, a naczynia są wykonane z różnych materiałów.
• Brzęczenie: stosowane są wysokie poziomy mocy. Klikanie: występuje zmiana napięcia.
• Szum, buczenie: wentylator pracuje. Powyższe odgłosy są normalne i nie oznaczają żadnej usterki.

A OSTRZEŻENIE

Nie wolno korzystać z naczyń o różnym rozmiarze lub wykonanych z różnych materiałów.

Korzystanie z naczyń o różnych rozmiarach lub materiałach może wywołać hałas i wibracje.

UWAGA

Korzystanie z niskich poziomów mocy (1-5) może wywołać odgłosy klikania.

Pierwsze czyszczenie

Przetrzeć powierzchnię ze szkła ceramicznego wilgotną ściereczką z użyciem środka do czyszczenia szklanych płyt grzejnych.

OSTRZEŻENIE

Nie należy używać substancji żrących ani ściernych. Może to doprowadzić do uszkodzenia powierzchni.

Włączenie urządzenia

Urządzenie włącza się za pomocą przycisku Wł./Wył.①. Dotknij przycisku Wł./Wył.① i przytrzymaj go przez około 1-2 sekundy.

UWAGA

Po włączeniu urządzenia za pomocą przycisku wł./wył. ① w ciągu ok. 20 sekund należy wybrać poziom mocy, aby włączyć płytę grzejną. W przeciwnym razie urządzenie wyłączy się ze względów bezpieczeństwa.

Wyłączanie urządzenia

W celu całkowitego wyłączenia urządzenia należy użyć przycisku wł./wył. ①. Dotknij przycisku wł./wył. ① i przytrzymaj go przez około 1-2 sekundy.

UWAGA

Po wyłączeniu pojedynczego pola grzejnego lub całej powierzchni grzejnej obecność ciepła resztkowego będzie wskazywana na cyfrowych wyświetlaczach odpowiednich pól grzejnych w postaci dwustopniowego symbolu H. H oznacza "wysoka temperatura".

Gdy temperatura spadnie, symbol H zniknie.

Wybór pola grzejnego i poziomu mocy

1. Aby wybrać pole grzejne, naciśnij odpowiedni pasek sterowania.
2. Do ustawiania i regulacji poziomu mocy użyj paska sterowania.

Pasek sterOWANIA	0 15 Max
Pokretto sterOWANIA	Max

UWAGA

Dotknięcie i przytrzymanie przez ponad 8 sekund więcej niż jednego przycisku spowoduje wyświetlenie symbolu na wyświetlaczu pola grzejnego.

Zalecane ustawienia dla gotowania określonych rodzajów żywności

Wartości przedstawione w poniższej tabeli stanowią zalecenia. Ustawienia poziomu mocy wymagane dla różnych metod gotowania zależą od wielu czynników, takich jak jakość używanych naczyń czy typ i ilość gotowanej żywności.

Poziom mocy	Metoda gotowania	Przyklady uzycia
14-15	Podgrzewanie / gotowanie saute / smazenie	Podgrzewanie dujej ilosci piñnu, gotowanie makaronu, smañenicmięa, podsmañanie gulaszu, duszenia mięsa
8-11	Intensywne smañenic	Steki, polędwica włówna, smañzone ziemniaki, kielbaski, nalesniki / raczych
7-10 Smażenie	Sznycle / kotlety, wąróbka, ryby, kotlety mielone, rajka sadzone
5-7 Gotomanie	Cotowanie do 1,5 litra piñnu, ziemniaków, warzyw
2-4	Gotowanie na parze / duszenie / gotowanie	Cotowanie na parze lub duszenia małych ilosci warzyw, gotowanie ryź i potraw mlecznych
1-2 Roztabianie Roztabianie mAsla, ze latyny, czekolady

UWAGA

Poziom mocy należy dostosować w zależności od używanych naczyń i przyrządzanych potraw.

Funkcja Max Boost

Funkcja Max Boost sprawia, że poszczególne pola grzejne mogą pracować z większą mocą (np. w celu zagotowania dużej ilości wody). Po upływie czasu działania funkcji Max Boost ustawienie podgrzewania pól grzejnych zostaje przywrócone na najwyższą moc.

UWAGA

• W niektórych przypadkach funkcja Max Boost może zostać automatycznie wyłączona, aby chronić wewnętrzne podzespoły elektroniczne płyty grzejnej. Nie można np. ustawić najwyższej mocy jednocześnie dla przedniej i tylnej części panelu Flex. Czas działania funkcji Max Boost można znaleźć w specyfikacji pól grzejnych posiadanego modelu płyty.

Zarządzanie energią

Istnieje maksymalna moc, z którą mogą działać pola grzejne. Przekroczenie zakresu mocy przy użyciu funkcji Max Boost spowoduje automatyczne zredukowanie ustawiania poziomu mocy pola grzejnego przy funkcji zarządzania energią. Następnie wyświetlacz zmienia się z ustawionego poziomu mocy na maksymalny możliwy poziom mocy.

Korzystanie z panelu Flex (tylko modele z funkcją panelu Flex)

Funkcja Flex służy do obsługi całej jednej strony pola grzejnego w wypadku korzystania z dużych naczyń kuchennych (np. naczynia owalne, garnki do przyrządzania ryb).

1. Dotknij przycisku Panel Flex
2. Do ustawiania i regulacji poziomu mocy użyj paska sterowania.

UWAGA

Dotknięcie przycisku Panel Flex w trakcie działania spowoduje wyłączenie funkcji panelu Flex. Dotknięcie przycisku Panel Flex w sytuacji, gdy każdy palnik działa z inną mocą, spowoduje ustawienie palnika na najwyższą moc.

Panel Flex Plus (tylko modele z funkcją panelu Flex Plus)

Panel Flex to duży obszar gotowania, który znajduje się po lewej stronie płyty grzejnej (patrz rysunek po lewej stronie), zaprojektowany tak, aby pomieścić jednocześnie wiele garnków i patelni o różnych kształtach i rozmiarach. Panel Flex wyposażony jest w cztery pola sterowane przez pojedyncze cewki indukcyjne, co umożliwia gotowanie niezależnie od ustawienia naczyń na polu grzejnym.

Funkcja panelu Flex Plus umożliwia łączenie pól grzejnych w celu powiększenia powierzchni gotowania. Dotknij przycisku Panel Flex, aby wykorzystać pole grzejne w następujący sposób.

UWAGA

W przypadku korzystania z jednego pola grzejnego średnica dna naczynia musi być mniejsza niż 14 cm. - Rozpoznanie położenia naczynia przy płycie grzejnej zajmuje 5-10 sekund. W trakcie rozpoznawania naczynia z urządzenia mogą dobiegać odgłosy.

• Nie należy zdejmować naczyń w trakcie gotowania. Działanie płyty zostanie automatycznie przerwane ze względów bezpieczeństwa, jeśli naczynia zostaną zdjęte na ponad 5 sekund.

Korzystanie z panelu Flex Plus (tylko modele z funkcją panelu Flex Plus)

1. Dotknij przycisku Panel Flex
2. Użyj przycisku Power level (poziom mocy) do ustawienia i wyregulowania poziomu mocy.

UWAGA

Dotknięcie przycisku Panel Flex w trakcie działania spowoduje wyłączenie funkcji panelu Flex. - Dotknięcie przycisku Panel Flex w sytuacji, gdy każde pole grzejne działa z inną mocą, spowoduje automatyczne wyregulowanie mocy na najwyższy obecny poziom. - W przypadku przenoszenia naczyń lub stawiania nowych na panelu Flex należy przerwać pracę urządzenia, a następnie dotknąć odpowiedniego przycisku Pole grzejne, aby wyczyścić dane pole.

Minutnik

Zastosowanie minutnika jako wyłącznika bezpieczeństwa

Jeśli dla danego pola ustawiono określony czas działania, zostanie ono wyłączone po upływie tego czasu. Funkcja ta może być używana dla wielu pól jednocześnie.

Ustawianie minutnika

Pola grzejne, dla których ma zostać zastosowana funkcja wyłącznika bezpieczeństwa, muszą być włączone.

1. Pole grzejne 4. DOTKNIJ PRZYCISKU Minutnik 2. Ustaw minutnik, wielokrotnie dotykając przycisku Minutnik 3. Aby anulować ustawienia minutnika, przytrzymaj przycisk Minutnik przez 3 sekundy.

UWAGA

• Aby szybciej dostosować ustawienia, dotknij przycisku Minutnik i przytrzymaj go do momentu osiągnięcia zadanej wartości.
• Po upływie czasu kilkukrotnie zabrzmi sygnał dźwiękowy. Pole grzejne zostanie wyłączone.

Pauza/Wznowienie

Funkcja Pauza/Wznowienie równocześnie przełącza wszystkie włączone pola grzejne na niski poziom mocy, a następnie z powrotem na ustawienie poziomu mocy wybrane wcześniej. Za pomocą tej funkcji można przerwać gotowanie na chwilę, a później je kontynuować (np. aby odebrać telefon). Po włączeniu funkcji Pauza/Wznowienie dezaktywowane zostaną wszystkie przyciski z wyjątkiem przycisków Pauza II. Blokada Braw Wł./Wył. ① Aby wznowić gotowanie, należy ponownie nacisnąć przycisk Pauza II

	Panel sterowania Wyswietlacz
Włączanie	Naciśnij przyzcisk Pauza II	II
Wyłączenia	Naciśnij przyzcisk Pauza II	Powyrot do poprzejność poziomu mocy

Szybkie zatrzymanie

Opcja zmniejsza ilość kroków oraz czas potrzebny do zakończenia gotowania. Aby wyłączyć pole grzejne, dotknij przycisku Pole grzejne i przytrzymaj go przez 2 sekundy.

UWAGA

Przycisk Panel Flex 日 nie obsługuje funkcji szybkiego zatrzymania.

Blokada rodzicielska

Funkcja blokady rodzicielskiej uniemożliwia przypadkowe włączenie pól grzejnych i uaktywnienie powierzchni gotowania. Możliwe jest także zablokowanie panelu sterowania, z wyjątkiem przycisku Wł./Wył. (Wł./Wył. - tylko wyłączanie), aby zapobiec przypadkowej zmianie ustawień, na przykład podczas przecierania panelu ściereczką.

Włączanie i wyłączanie funkcji blokady rodzicielskiej

1. Naciśnij przycisk Blokada i przytrzymaj go przez około 3 sekundy. Jako potwierdzenie zabrzmi sygnał dźwiękowy.
2. Dotknij dowolnego przycisku. Na wyświetlaczu pojawi się symbol wskazujący na aktywację funkcji blokady rodzicielskiej.
3. Aby wyłączyć funkcję blokady rodzicielskiej, ponownie naciśnij przycisk Blokada i przytrzymaj go przez 3 sekundy. Jako potwierdzenie zabrzmi sygnał dźwiękowy.

UWAGA

• Blokada rodzicielska zostanie aktywowana niezależnie od tego, czy zasilanie jest włączone.
• Funkcje blokady rodzicielskiej można ustawić w czasie gotowania. Aby wyłączyć palnik przy włączonej blokadzie rodzicielskiej, naciśnij przycisk Wł./Wył. ①.

Ograniczenia mocy maksymalnej

Funkcja ta pozwala dostosować maksymalną moc urządzenia.

1. Zasilanie musi być wyłączone.
2. Jednocześnie naciśnij lewy przedni przycisk Max Boost Max I oraz lewy tylny przycisk Minutnik i przytrzymaj je przez około 3 sekundy.
3. Naciśnij prawy przedni przycisk Minutnik i przytrzymaj go przez około 3 sekundy.
4. Naciśnij lewy przedni przycisk Minutnik © i przytrzymaj go przez około 1,5 sekundy. Na wyświetlaczu pojawi się symbol P (maksymalna moc).
5. Za pomocą przycisku Blokada możesz regulować limit mocy. (3000W, 4000W, 7400W).
6. Dotknij przycisku Wł./Wył. @, aby potwierdzić ustawienie.

UWAGA

W trybie niskiego poziomu mocy (3000 W, 4000 W) poziom mocy zostanie dostosowany automatycznie.

Włączanie/wyłączanie dźwięku

1. Dotknij przycisku Wł./Wył. ① i przytrzymaj go przez około 1-2 sekundy.
2. W ciągu 10 sekund od włączenia zasilania naciśnij prawy przycisk Minutnik i przytrzymaj go przez 2 sekundy.
3. Dźwięk zostanie wyłączony, a na wyświetlaczu pojawi się symbol.
4. Aby zmienić ustawienie dźwięku, powtórz kroki 1 i 2. Dźwięk zostanie włączony, a na wyświetlaczu pojawi się symbol.

UWAGA

Po upływie 10 sekund od włączenia zasilania zmiana ustawień dźwięku nie jest możliwa.

Smart Connect

Płyta grzejna ma wbudowany moduł Wi-Fi, który można wykorzystać do zsynchronizowania płyty z aplikacją SmartThings. Za pośrednictwem aplikacji na telefonie można:

monitorować stan działania i ustawienia poziomu mocy elementów płyty grzejnej.

• monitorować ustawienia minutnika.

Funkcje, które można obsługiwać za pomocą aplikacji SmartThings, mogą nie działać płynnie, jeśli warunki komunikacji są złe lub jeśli produkt został zainstalowany w miejscu o słabym sygnale sieci Wi-Fi.

Sposób podłączenia płyty grzejnej z aplikacją

Przed rozpoczęciem korzystania ze zdalnych funkcji płyty grzejnej Samsung musisz sparować ją z aplikacją SmartThings.

1. Pobierz i otwórz aplikację SmartThings na swoim urządzeniu.
2. Dotknij przycisku Pauza i przytrzymaj go przez około 5 sekund, aby włączyć blokadę AP.
3. Podczas nawiązywania połączenia wskaźnik Wi-Fi będzie migał. Po zakończeniu tego procesu wskaźnik będzie świecił nieprzerwanie. Płyta grzejna została pomyślnie połączona.
4. Jeśli wskaźnik Wi-Fi funkcji Smart Connect nie działa, postępuj zgodnie z instrukcjami w aplikacji, aby ponownie nawiązać połączenie.

UWAGA

• Przed ustawianiem funkcji Smart Connect należy upewnić się, że płyta grzejna nie jest używana. Dalsze instrukcje można znaleźć w internetowej instrukcji obsługi dostępnej na stronie www.samsung.com

Włączanie/wyłączanie połączenia Wi-Fi

Aby włączyć lub wyłączyć połączenie Wi-Fi, powtórz kroki 1 do 3.

1. Dotknij przycisku Wł./Wył. ① i przytrzymaj go przez około 1-2 sekundy, aby włączyć płytę grzejną.
2. Dotknij przycisku Pauza i blokada, przytrzymaj go przez około 3 sekundy, aby włączyć blokadę rodzicielską.
3. Postępuj zgodnie z instrukcjami w aplikacji, a następnie dotknij przycisku Max i przytrzymaj go przez 3 sekundy.

Polski 23

Czynność (NZ8****7**)

Sterowanie okapem

Ten produkt jest wyposażony w urządzenie Bluetooth, za pomocą którego można połączyć płytę grzejną z modelami okapów Samsung umożliwiającymi zdalne sterowanie. Dzięki połączeniu Bluetooth można korzystać z funkcji sterowania okapem za pośrednictwem aplikacji SmartThings.

Aby dowiedzieć się więcej o modelach okapów Samsung obsługujących zdalne sterowanie, odwiedź stronę www.samsung.com.

Łączenie z modelem okapu pozwalającym na zdalne sterowanie

1. Postępuj według instrukcji łączenia modelu okapu obsługującego sterowanie zdalne przez Bluetooth i włącz połączenie Bluetooth.
2. Jednocześnie naciśnij prawe przednie przyciski Minutnik i Pauza oraz przytrzymaj je, aby nawiązać połączenie Bluetooth. Po udanym nawiązaniu połączenia Bluetooth na wyświetlaczu pojawi się symbol bt.

UWAGA

• Jeśli nawiązanie połączenia Smart Connect nie powiedzie się, nie będzie można użyć aplikacji Smart Things do monitorowania okapu i sterowania nim. Zamiast połączenia Smart Connect do sparowania płyty grzejnej z okapem i zsynchronizowania obu urządzeń można użyć połączenia Bluetooth. Aby to zrobić, wykonaj kroki 2 i 3 opisane powyżej.

Czynność (NZ8****8*)

Włączanie urządzenia

Urządzenie włącza się za pomocą przycisku Wł./Wył. ①. Dotknij przycisku Wł./Wył. ① i przytrzymaj go przez około 1-2 sekundy.

UWAGA

Po włączeniu urządzenia za pomocą przycisku Wł./Wył. ① w ciągu ok. 20 sekund należy wybrać poziom mocy, włączając płytę grzejną. W przeciwnym razie urządzenie wyłączy się ze względów bezpieczeństwa.

Wyłączanie urządzenia

W celu całkowitego wyłączenia urządzenia należy użyć przycisku Wł./Wył. ①. Dotknij przycisku Wł./Wył. ① i przytrzymaj go przez około 1-2 sekundy.

UWAGA

Po wyłączeniu pojedynczego pola grzejnego lub całej powierzchni grzejnej obecność ciepła resztkowego będzie wskazywana na cyfrowych wyświetlaczach odpowiednich pól grzejnych w postaci dwustopniowego symbolu 88, 86 oznaczającego „wysoka temperatura".

Gdy temperatura spadnie, symbol H zniknie.

Wybór pola grzejnego i poziomu mocy

1. Aby wybrać pole grzejne, dotknij przycisku Pole grzejne □ danego pola grzejnego.
2. Do ustawiania i regulacji poziomu mocy użyj paska sterowania, przycisku sterowania lub pokrętła sterowania.

Pasek sterowania	0 15 Max
Pokretto sterowania	Max

UWAGA

• Domyślnie moc podgrzewania pola grzejnego jest ustawiona na 15. Dotknięcie i przytrzymanie przycisku przez ponad 8 sekund spowoduje wyświetlenie symbolu na wyświetlaczu pola grzejnego.

Zalecane ustawienia dla gotowania określonych rodzajów żywności

Wartości przywołane w poniższej tabeli stanowią zalecenia. Ustawienia poziomu mocy wymagane dla różnych metod gotowania zależą od wielu czynników, takich jak jakość używanych naczyń, typ i ilość gotowanej żywności.

Poziom mocy	Metoda gotowania	Przyklady uzycia
14-15	Podgrzewanie / gotowanie saute / smazenie	Podgrzewanie duzej ilosci piyny, gotowanie makaronu, smazenie mięsa, podsmazanie gulaszu, duszenia mięsa
8-11	Intensywne smazenie	Steki, polędwica wolowa, smañzone ziemniaki, kietbaski, naleśniki / raczych
7-10 Smażenie	Sznycle / kotlety, watróbka, ryby, kotlety mielone, jaja sadzone
5-7 Gotowanie	Cotowanie do 1.5 litra piñyu, ziemniaków, warzyw
2-4	Gotowanie na parze / duszenie / gotowanie	Cotowanie na parze lub duszenie małych ilosci warzyw, gotowanie ryzu i potraw mlecznych
1-2 Roztapienia Roztapienia masfa, zelatyny, czekolady

UWAGA

Poziom mocy należy dostosować w zależności od używanych naczyń i przyrządzanych potraw.

Funkcja Max Boost

Funkcja Max Boost sprawia, że poszczególne pola grzejne mogą pracować z większą mocą (np. w celu zagotowania dużej ilości wody). Po upływie czasu działania funkcji Max Boost ustawienie podgrzewania pól grzejnych zostaje przywrócone na najwyższą moc.

UWAGA

W niektórych przypadkach funkcja Max Boost może zostać automatycznie wyłączona, aby chronić wewnętrzne podzespoły elektroniczne płyty grzejnej. Nie można np. ustawić najwyższej mocy jednocześnie dla przedniej i tylnej części panelu Flex. Czas działania funkcji Max Boost można znaleźć w specyfikacji pól grzejnych posiadanego modelu płyty.

Zarządzanie energią

Istnieje maksymalna moc, z którą mogą działać pola grzejne. Przekroczenie zakresu mocy przy włączeniu funkcji Max Boost spowoduje automatyczne zredukowanie ustawienia poziomu mocy pola grzejnego przy funkcji zarządzania energią.

Wyświetlacz danego pola grzejnego zmienia się co kilka sekund pomiędzy ustawionym poziomem mocy a maksymalnym możliwym poziomem mocy. Następnie wyświetlacz zmienia się z ustawionego poziomu mocy na maksymalny możliwy poziom mocy.

Korzystanie z panelu Flex (tylko modele z funkcją panelu Flex)

Funkcja Flex służy do obsługi całej lewej strony pola grzejnego w wypadku korzystania z dużych naczyń kuchennych (np. naczyń owalnych, garnków do przyrządzania ryb).

1. Dotknij przycisku Panel Flex
2. Użyj przycisku Power level (poziom mocy) do ustawienia i wyregulowania poziomu mocy.

UWAGA

• Dotknięcie przycisku Panel Flex w trakcie działania spowoduje wyłączenie funkcji panelu Flex. Dotknięcie przycisku Panel Flex w sytuacji, gdy każdy palnik działa z inną mocą, spowoduje ustawienie palnika na najwyższą moc.

Panel Flex Plus (tylko modele z funkcją panelu Flex Plus)

Panel Flex to duży obszar gotowania, który znajduje się po lewej stronie płyty grzejnej (patrz rysunek po lewej stronie), zaprojektowany tak, aby pomieścić jednocześnie wiele garnków i patelni o różnych kształtach i rozmiarach. Panel Flex wyposażony jest w cztery pola sterowane przez pojedyncze cewki indukcyjne, co umożliwia gotowanie niezależnie od ustawienia naczyń na polu grzejnym.

Funkcja panelu Flex Plus umożliwia łączenie pól grzejnych w celu powiększenia powierzchni gotowania. Dotknij przycisku Panel Flex, aby wykorzystać pole grzejne w następujący sposób.

UWAGA

W przypadku korzystania z jednego pola grzejnego średnica dna naczynia musi być mniejsza niż 14 cm - Rozpoznanie położenia naczynia przez płytę grzejną zajmuje 5-10 sekund. W trakcie rozpoznawania naczynia z urządzenia mogą dobiegać odgłosy. - Nie należy zdejmować naczyń w trakcie gotowania. Działanie płyty zostanie automatycznie przerwane ze względów bezpieczeństwa, jeśli naczynia zostaną zdjęte na ponad 5 sekund.

Korzystanie z panelu Flex Plus (tylko modele z funkcją panelu Flex Plus)

1. Dotknij przycisku Panel Flex
2. Użyj przycisku Power level (poziom mocy) do ustawienia i wyregulowania poziomu mocy.

UWAGA

Dotknięcie przycisku Panel Flex w trakcie działania spowoduje wyłączenie funkcji panelu Flex. Dotknięcie przycisku Panel Flex w sytuacji, gdy każde pole grzejne działa z inną mocą, spowoduje automatyczne wyregulowanie mocy na poprzedni obecny poziom. - W przypadku przenoszenia naczyń lub stawiania nowych na panelu Flex należy przerwać pracę urządzenia, a następnie dotknąć odpowiedniego pola grzejnego, aby włączyć dane pole.

3 Pole grzejne 3

4 Pole grzejne 4

Utrzymywanie temperatury

1. Użyj tej funkcji, aby utrzymać ciepło potraw. Dotknij odpowiedniego przycisku Pole grzejne
2. Dotknij przycisku Utrzymywanie temperatury
3. Informacje widoczne na wyświetlaczu pola grzejnego zmieniają się.
4. Dotknij przycisku Utrzymywanie temperatury (1) ponownie, aby wyłączyć pole grzejne.

Minutnik

Zastosowanie minutnika jako wyłącznika bezpieczeństwa

Jeśli dla pola grzejnego ustawiono określony czas działania, zostanie ono wyłączone po upływie tego czasu. Funkcja ta może być używana dla wielu pól grzejnych jednocześnie.

Ustawianie minutnika

Pola grzejne, dla których ma zostać zastosowana funkcja wyłącznika bezpieczeństwa, muszą być włączone.

1. Dotknij przycisku Minutnik
2. Ustaw minutnik wielokrotnie dotykając przycisku Minutnik
3. Aby anulować ustawienia minutnika, przytrzymaj przycisk Minutnik ⑤ przez 3 sekundy.

UWAGA

• Aby szybciej dostosować ustawienia, dotknij przycisku Minutnik i przytrzymaj go do momentu osiągnięcia żądanej wartości.
• Po upływie czasu kilkukrotnie zabrzmi sygnał dźwiękowy. Natomiast pole grzejne nie zostanie wyłączone.

Pauza/Wznowienie

Funkcja Pauza/Wznowienie równocześnie przełącza wszystkie włączone pola grzejne na niski poziom mocy, a następnie z powrotem na ustawiony poziom mocy wybrany wcześniej. Za pomocą tej funkcji można przerwać gotowanie na chwilę, a później je kontynuować (np. aby odebrać telefon).

Po włączeniu funkcji Pauza/Wznowienie dezaktywowane zostaną wszystkie przyciski z wyjątkiem przycisków Pauza i blokada II Wł./Wył. ①

Aby wznowić gotowanie, należy ponownie nacisnąć przycisk Pauza i blokada

	Panel sterowania Wyswietlacz
Włączanie	Dotknij przycisku Puza i blokada II	II
Wyłączanie	Dolknij przycisku Puza i blokada II	Powróć do poprzejność poziemu mocy

Szybkie zatrzymanie

Opcja ta zmniejsza ilość kroków oraz czas potrzebny do zakończenia gotowania. Aby wyłączyć pole grzejne, dotknij przycisku Pole grzejne i przytrzymaj go przez 2 sekundy.

UWAGA

Przycisk Panel Flex nie obsługuje funkcji szybkiego zatrzymania.

Czynność (NZ8****8**)

Blokada rodzicielska

Funkcja blokady rodzicielskiej uniemożliwia przypadkowe włączenie pól grzejnych i uaktywnienie powierzchni gotowania. Możliwe jest także zablokowanie panelu sterowania, z wyjątkiem przycisku Wł./Wył. ① (wł./wył. - tylko wyłączanie), aby zapobiec przypadkowej zmianie ustawień, na przykład podczas przecierania panelu ściereczką.

Włączanie i wyłączanie funkcji blokady rodzicielskiej

1. Dotknij przycisku Pauza i blokada i przytrzymaj go przez około 3 sekundy. Jako potwierdzenie zabrzmi sygnał dźwiękowy.
2. Dotknij dowolnego przycisku. Na wyświetlaczu pojawi się symbol wskazujący na aktywację funkcji blokady rodzicielskiej.
3. Aby wyłączyć funkcję blokady rodzicielskiej, ponownie dotknij przycisku Pauza i blokada i przytrzymaj go przez 3 sekundy. Jako potwierdzenia zabrzmi sygnał dźwiękowy.

UWAGA

• Blokada rodzicielska zostanie aktywowana niezależnie od tego, czy zasilanie jest włączone.
• Funkcję blokady rodzicielskiej można ustawić w czasie gotowania. Aby wyłączyć palnik, gdy funkcja blokady rodzicielskiej jest włączona, dotknij przycisku Wł./Wył. ① lub najpierw dezaktywuj funkcję blokady rodzicielskiej, a następnie dotknij odpowiedniego przycisku Pole grzejne.

Ograniczenia mocy maksymalnej

Funkcja ta pozwala dostosować maksymalną moc urządzenia.

1. Zasilanie musi być wyłączone.
2. Dotknij przycisku Pauza i blokada [1] i przytrzymaj go przez około 3 sekundy, aby włączyć blokadę rodzicielską.
3. Jednocześnie dotknij przycisków Pole grzejne lewego przedniego pola grzejnego i Pole grzejne prawego pola grzejnego oraz przytrzymaj je przez około 3 sekundy.
4. Dotknij przycisku Minutnik i przytrzymaj go przez około 3 sekundy. Na wyświetlaczu pojawi się symbol P oraz aktualna moc maksymalna.
5. Za pomocą przycisku Pauza i blokada możesz wyregulować moc maksymalną (3000 W, 4000 W, 7400 W).
6. Dotknij przycisku Wł./Wył. ①, aby potwierdzić ustawienie.

UWAGA

W trybie niskiego poziomu mocy (3000 W, 4000 W) poziom mocy zostanie dostosowany automatycznie.

Włączanie/wyłączanie dźwięku

1. Dotknij przycisku Wł./Wył. ① i przytrzymaj go przez około 1-2 sekundy.
2. W ciągu 10 sekund od włączenia zasilania dotknij przycisku Minutnik i przytrzymaj go przez 3 sekundy.
3. Dźwięk zostanie wyłączony, a na wyświetlaczu pojawi się symbol.
4. Aby zmienić ustawienie dźwięku, powtórz kroki 1 i 2. Dźwięk zostanie włączony, a na wyświetlaczu pojawi się symbol.

UWAGA

Po upływie 10 sekund od włączenia zasilania zmiana ustawień dźwięku nie jest możliwa.

Smart Connect

Płyta grzejna ma wbudowany moduł Wi-Fi, który można wykorzystać do zsynchronizowania płyty z aplikacją SmartThings. Za pośrednictwem aplikacji na smartfonie można:

monitorować stan działania i ustawienia poziomu mocy elementów płyty grzejnej, sprawdzać i zmieniać ustawienia minutnika. Funkcje, które można obsługiwać za pomocą aplikacji SmartThings, mogą nie działać płynnie, jeśli warunki komunikacji są złe lub jeśli produkt został zainstalowany w miejscu o słabym sygnale sieci Wi-Fi.

Sposób podłączenia płyty grzejnej z aplikacją

Przed rozpoczęciem korzystania ze zdalnych funkcji płyty grzejnej Samsung musisz sparować ją z aplikacją SmartThings.

1. Pobierz i otwórz aplikację SmartThings na swoim urządzeniu.
2. Dotknij przycisku Wł./Wył. ① i przytrzymaj go przez około 1-2 sekundy, aby włączyć płytę grzejną.
3. Dotknij przycisku Pauza i blokada i przytrzymaj go przez około 3 sekundy, aby włączyć blokadę rodzicielską.
4. Postępuj zgodnie z instrukcjami w aplikacji, a następnie dotknij przycisku Max i przytrzymaj go przez 3 sekundy.
5. Podczas nawiązywania połączenia wskaźnik Wi-Fi będzie migał. Po zakończeniu tego procesu wskaźnik będzie świecił nieprzerwanie. Płyta grzejna została pomyślnie połączona.
6. Jeśli wskaźnik Wi-Fi funkcji Smart Connect nie włącza się, postępuj zgodnie z instrukcjami w aplikacji, aby ponownie nawiązać połączenie.

UWAGA

• Przed ustawianiem funkcji Smart Connect należy upewnić się, że płyta grzejna nie jest używana. Dalsze instrukcje można znaleźć w internetowej instrukcji obsługi dostępnej na stronie www.samsung.com

Włączanie/wyłączanie połączenia Wi-Fi

Aby włączyć lub wyłączyć połączenie Wi-Fi, powtórz kroki 2 do 4.

Sterowanie okapem

Ten produkt jest wyposażony w urządzenie Bluetooth, za pomocą którego można połączyć płytę grzejną z modelami okapów Samsung umożliwiającymi zdalne sterowanie. Dzięki połączeniu Bluetooth można korzystać z funkcji sterowania okapem za pośrednictwem aplikacji SmartThings.

Aby dowiedzieć się więcej o modelach okapów Samsung obsługujących zdalne sterowanie, odwiedź stronę www.samsung.com.

Łączenie z modelem okapu pozwalającym na zdalne sterowanie

1. Pobierz i otwórz aplikację SmartThings na swoim smartfonie. Następnie przeprowadź procedurę Smart Connect, aby połączyć się z płytą grzejną.
2. Postępuj według instrukcji łączenia modelu okapu obsługującego sterowanie zdalne przez Bluetooth i włącz połączenie Bluetooth
3. Aby skorzystać z funkcji sterowania okapem, postępuj zgodnie z instrukcjami zawartymi w instrukcji obsługi okapu obsługującego zdalne sterowanie oraz w przewodniku aplikacji.

UWAGA

• Jeśli nawiązanie połączenia Smart Connect nie powiedzie się, nie będzie można użyć aplikacji SmartThings do monitorowania okapu i sterowania nim. Zamiast połączenia Smart Connect do sparowania płyty grzejnej z okapem i zsynchronizowania obu urządzeń można użyć połączenia Bluetooth. Aby to zrobić, wykonaj kroki 2 i 3 opisane powyżej.

Konserwacja

Płyta grzejna

OSTRZEŻENIE

Nie należy stosować środków czyszczących na podgrzanej powierzchni ze szkła ceramicznego. Po zakończeniu czyszczenia substancje czyszczące należy usunąć za pomocą odpowiedniej ilości czystej wody, ponieważ po rozgrzaniu się powierzchni mogą one wykazywać działanie żrące. Nie należy używać agresywnych środków czyszczących (takich jak aerozole do czyszczenia grilli lub piekarnika), szorstkich gąbek ani druciaków do czyszczenia patelni.

UWAGA

Powierzchnie ze szkła ceramicznego należy czyścić po każdym użyciu, kiedy jeszcze są lekko ciepłe w dotyku. Zapobiegnie to przypaleniu się rozlanych płynów na powierzchni płyty. Kamień, ślady wody, tłuszczu oraz metaliczne odbarwienia należy usuwać za pomocą dostępnych w sprzedaży środków czyszczących do szkła ceramicznego lub stali nierdzewnej.

Lekkie zabrudzenia

1. Przetrzyj powierzchnię ze szkła ceramicznego ściereczką zwilżoną wodą.
2. Wytrzyj do sucha czystą ściereczką. Na powierzchni nie wolno pozostawiać resztek środka czyszczącego.
3. Raz w tygodniu wyczyść dokładnie całą powierzchnię do gotowania ze szkła ceramicznego za pomocą dostępnych w sprzedaży środków czyszczących do szkła ceramicznego lub stali nierdzewnej.
4. Przetrzyj powierzchnię ze szkła ceramicznego z użyciem odpowiedniej ilości czystej wody, a następnie wytrzyj do sucha czystą, niestrzępiącą się ściereczką.

Silne zabrudzenia

1. Aby usunąć przypalone jedzenie i trudne do usunięcia plamy, użyj skrobaka do szkła.
2. Przyłóż skrobak pod lekkim kątem do powierzchni ze szkła ceramicznego.
3. Wyczyść zabrudzenia, usuwając je za pomocą ostrza.

UWAGA

Skrobaki do szkła i środki do czyszczenia szkła ceramicznego są dostępne w sklepach specjalistycznych.

Trudne do usunięcia zabrudzenia

1. Spalony cukier, rozpuszczony plastik, folia aluminiowa i inne tworzywa tego typu należy natychmiast usunąć skrobakiem do szkła, zanim zastygną.

OSTRZEŻENIE

Użycie skrobaka do szkła w gorącym polu grzejnym może być przyczyną poparzeń.

1. Wyczyść standardowo płytę po jej schłodzeniu. Jeśli rozpuszczone tworzywo w polu grzejnym zdążyło zastygnąć, należy podgrzać je ponownie w celu wyczyszczenia.

UWAGA

Usunięcie zarysowań lub ciemnych plam, spowodowanych na przykład przez naczynia z ostrymi krawędziami, nie jest możliwe. Ich obecność nie wpływa na działanie płyty grzejnej.

Ramka płyty grzejnej (opcja)

OSTRZEŻENIE

Do czyszczenia ramki nie należy używać octu, soku cytrynowego lub środków do usuwania kamienia. Może to spowodować pojawianie się ciemnych plam.

1. Przetrzyj ramkę za pomocą ściereczki zwilżonej wodą.
2. Zwilż zaschnięte zabrudzenia wilgotną ściereczką. Przetrzyj powierzchnię i wytrzyj ją do sucha.

Aby uniknąć uszkodzenia urządzenia:

• Nie używaj płyty grzejnej jako powierzchni roboczej ani nie przechowuj na niej przyrządów.
• Nie używaj pola grzejnego bez naczyń ani z pustymi naczyniami. Szkło ceramiczne jest niezwykle wytrzymałe i odporne na zmiany temperatury. Niemniej jednak może ulec uszkodzeniu. Istnieje niebezpieczeństwo uszkodzenia szkła ceramicznego przez upuszczenie ostrego lub twardego przedmiotu na płytę grzejną.
• Nie umieszczaj naczyń na ramie płyty grzejnej. Może to spowodować zarysowanie i zniszczenie obudowy płyty. Unikaj rozlewania na ramkę płyty grzejnej kwaśnych płynów, na przykład octu, soku cytrynowego lub odkamieniaczy, ponieważ mogą one powodować powstawanie ciemnych plam.
• Jeśli cukier lub substancja zawierająca cukier zetknie się z gorącym polem grzejnym, a następnie się rozpuści, za pomoc skrobaka należy natychmiast usunąć powstałe zabrudzenie, nie dopuszczając do jego zastygnięcia. Zastygnięcie substancji może spowodować uszkodzenie powierzchni płyty podczas czyszczenia.
• Wszystkie przedmioty i tworzywa, które mogą ulec rozpuszczeniu, takie jak plastik, folia aluminiowa i folia do pieczenia, należy przechowywać z dala od powierzchni ze szkła ceramicznego. Jeśli tworzywo tego typu rozpuści się na płycie grzejnej, należy usunąć je natychmiast za pomocą skrobaka.

Rozwiązywanie problemów i serwis Rozwiązywanie problemów i serwis

Rozwiązywanie problemów

Drobne awarie urządzenia można naprawić samodzielnie, korzystając z instrukcji zamieszczonych poniżej. Nie należy podejmować dalszych prób naprawy, jeśli poniższe instrukcje nie okażą się przydatne.

OSTRZEŻENIE

Naprawy urządzenia mogą być wykonywane jedynie przez wykwalifikowanych pracowników serwisu. Nieprawidłowo wykonane naprawy mogą stanowić poważne zagrożenie dla zdrowia użytkownika. Jeśli urządzenie wymaga naprawy, należy skontaktować się z lokalnym centrum serwisowym.

Problem Mnöliwa przyczyna Rozwiązanie
Co naleź y zrobic,{jali pola grzejne nied Dziatraja?}	• Bezmiecznik w instalacji elektrycznej domu nie jest sprawny.	• Jesi bezmiecznik wyłąca są kilkakrotnie,wezwij wykwilifikowanego elektryka.
Co naleź y zrobic,{jali pola grzejne są nie wȩczaja?}	• Przypadkowo{nacińskiowy przycisk Wt./Wyt. ①}. • Panel sterowania jest czȩciwo zagryte mokra Ściereczka lub plynem.	• Sprawdź,czy urȩdzenia jest prȩdwów� wȩćzone. • Wyczyść panel sterowania.
Co naleź y zrobic,{jali wyswietlacz nagle gasnie,awidocznych jest tylko wskaznik pozostajego ciepta B. B?}	• Przypadkowo{nacińskiowy przycisk Wt./Wyt. ①}. • Panel sterowania jest czȩciwo zagryte mokra Ściereczka lub plynem.	• Sprawdź,czy urȩdzenia jest prȩdwówno wȩćzone. • Wyczyść panel sterowania.
Co naleź y zrobic,{jali po wyȩczeniu pol grzejnych wskaznik pozostajego ciepla nie pojawia są na wyȩswietlaczu?}	• Pole grzejne byto uzywane przyez krótki czasi i niedrzość są wystarczȩco.	• Jesi pole grzejne jest gorace, skontaktuji są z lokalmnym centrum serwisowym.

Kod informacyjny	Mozliwa przyczyna Rozwiazanie
88	Wystapijt problem z czujnikiem temperatury palnika.	Uruchom ponownie uradzadenie za pomoca przyciscu w./Wyt.① . Jezieli problem nadal wystepuje, wyłacz zasilanie na ponad 30 sekund. Nastćpnie ponownie uruchom uradzedenie i spróbuj jesteczne raz. Jezieli problem nadal nie ustcpuje, skontaktuj sie z lokalmnym centrum serwisowym.
89	Wykryto temperaturę wyźyszamy okreslona.
88	Wystapijt problem z czujnikiem PBA.
88	Silnik pradu stało gość dziala z powodu problemów z obwodami drukowanychmi, przyzewodami lub elektrycznych zaburzeniAMI w irniku silnika.
80	Przycisk jest dotykany dluzej nią przy czec 8 sekund.	Sprawdź,czy przyciscj jest mokry lub czy jest dotykany. Jezieli problem nadal wystepuje, uruchom uradzadenie pognownie za pomoca przyciscu w./Wyt.① . Jezieli problem nadal nie ustepuje, skontaktuj sie z lokalmnym centrum serwisowym.
60	Awaria komunikacja między glównym a podrzejnosym ukladem drukowanychm.	Uruchom ponownie uradzedenie za pomoca przyciscu w./Wyt.① . Jezieli problem nadal wystepuje, wyłacz zasilanie na ponad 30 sekund. Nastćpnie, uruchom uradzedenie pognownie. Jezieli problem nadal nie ustcpuje, skontaktuj sie z lokalmnym centrum serwisowym.
68	Dotykowy moduń IC dlziale niepoprawnie.
88	Jest poza normalnym napiȩciem (220-240 V).	SprawdźŚrodkowisko zasilania w domu.
98	Jeśli nagZNy do gotłowania nice jest odpolowcienic do indukci lub dlziale bez nagZNia co gotłowania, jest to wyświectlane.	Use a cooking container suitable for inductions.

Co należy zrobić, jeśli pola grzejne się nie włączają albo nie wyłączają?

Może to być spowodowane jedną z następujących przyczyn:

• Panel sterowania jest częściowo zakryty mokrą ściereczką lub płynem.
• Włączono funkcję blokady przycisków, widoczny jest znak

Co należy zrobić, jeśli wyświetlone jest oznaczenie?

Możliwe przyczyny takiej sytuacji:

• Panel sterowania jest częściowo zakryty mokrą ściereczką lub płynem. Aby zresetować urządzenie, naciśnij przycisk zasilania.
• W przypadku rozlania płynu na panel sterowania, należy go wytrzeć.

Co należy zrobić, jeśli wyświetlone jest oznaczenie?

Możliwe przyczyny takiej sytuacji:

• Płyta przegrzewa się ze względu na niepoprawną obsługę urządzenia.
• Po schłodzeniu płyty, dotknij przycisku Wł./Wył. ①, aby zresetować urządzenie.

Co należy zrobić, jeśli wyświetlone jest oznaczenie?

Możliwe przyczyny takiej sytuacji:

• Użyto niewłaściwego lub zbyt małego naczynia bądź nie umieszczono żadnego naczynia w polu grzejnym.
• Po użyciu odpowiedniego naczynia komunikat przestanie być wyświetlany.

Co należy zrobić, gdy wentylator wciąga Diana po wyłączeniu kuchenki?

Możliwe przyczyny takiej sytuacji:

• Po zakończeniu korzystania z płyty grzejnej jej wentylator będzie kontynuował schładzanie.
• Po pełnym schłodzeniu części elektrycznych lub upływie maksymalnego czasu (10 minut) wentylator wyłączy się samoistnie.
• Jeśli zamówiono wizytę technika serwisowego w wyniku błędu w obsłudze urządzenia, może być ona odpłatna nawet w okresie obowiązywania gwarancji.

Serwis

Przed skontaktowaniem się z producentem w celu skorzystania z pomocy technicznej lub serwisu należy zapoznać się z informacjami w części „Rozwiązywanie problemów”. Jeśli nadal konieczna jest pomoc techniczna, należy postępować zgodnie z poniższymi instrukcjami.

Czy wystąpiła awaria techniczna?

Jeśli tak, należy skontaktować się z lokalnym centrum serwisowym. Należy przygotować informacje niezbędne podczas rozmowy z pracownikiem obsługi klienta. Ułatwi to proces diagnozowania problemu, a także pozwoli podjąć decyzję o konieczności odbycia wizyty serwisowej u klienta. Należy zapisać następujące informacje:

• Jak objawia się problem z urządzeniem? W jakich okolicznościach występuje? Przed połączeniem należy przygotować informacje o modelu i numerze seryjnym urządzenia. Informacje te znajdują się na tabliczce znamionowej: Opis modelu
• Numer seryjny (15 cyfr) Zalecamy zapisanie tych informacji w tym miejscu w celu odniesienia się do nich w razie potrzeby. Model:
• Numer seryjny:

W jakich przypadkach zostanie naliczona opłata za serwis, także w okresie obowiązywania gwarancji?

• Jeśli użytkownik mógł rozwiązać problem samodzielnie, stosując jedno z rozwiązań przedstawionych w rozdziale „Rozwiązywanie problemów”.
• Jeśli serwisant musi odbyć kilka wizyt serwisowych, ponieważ nie uzyskał wszystkich niezbędnych informacji przed przybyciem i konieczne było dodatkowe dowożenie części zamiennych. Przygotowanie się do rozmowy telefonicznej w sposób opisany powyżej pozwoli uniknąć dodatkowych kosztów.

ZADAWANIE PYTAŃ LUB ZGŁASZANIE UWAG

KRAJ ZADZ	WON POD NUMER	LUB ODWIEDZ STRONE INTERNETOWA POD ADRESEM
UK 0333	000 0333 www.samsung.com/uk/support
IRELAND (EIRE)	0818 717100 www.samsung.com/ie/support
GERMANY 06	196 77 555 77 www.samsung.com/de/support
FRANCE 01	48 63 00 00 www.samsung.com/fr/support
SPAIN 91	175 00 15 www.samsung.com/es/support
PORTUGAL	210 608 098 Chamada para a rede fixa nacional Dias Útés das 9h às 20h	www.samsung.com/pt/support
LUXEMBURG	261 03 710 www.samsung.com/be_fr/support
NETHERLANDS	088 90 90 100 www.samsung.com/ml/support
BELGIUM 02	-201-24-18	www.samsung.com/be/support (Dutch) www.samsung.com/be_fr/support (French)
NORWAY	21629099	www.samsung.com/no/support
DENMARK	707 019 70	www.samsung.com.dk/support
FINLAND 03	6227 515 www.samsung.com/fi/support
SWEDEN	0771 400 300 www.samsung.com/se/support
AUSTRIA	0800 72 67 864 (0800-SAMSUNG)	www.samsung.com/at/support
SWITZERLAND	0800 726 786	www.samsung.com/ch/support (Cerman) www.samsung.com/ch_fr/support (French)
HUNGARY	0680SAMSUNG (0680-726-7864)	www.samsung.com/hu/support
CZECH	800 - SAMSUNG (800-726786)	www.samsung.com/cz/support
SLOVAKIA	0800 - SAMSUNG (0800-726 786)	www.samsung.com/sk/support
CROATIA	072 726 786	www.samsung.com/hr/support
BOSNIA	055 233 999 www.samsung.com/ba/support

KRAJ ZADZ WON POD NUMER		LUB ODWIEDź STRONE INTERNETOWA POD ADRESEM
NORTH MACEDONIA	023 207 777 www.samsung.com/mlk/support
MONTENEGRO	020 405 888	www.samsung.com/support
SLOVENIA	080 697 267 (brezplačna stevilka)	www.samsung.com/si/support
SERBIA	011 321 6899 www.samsung.com/rs/support
KOSovo	038 40 30 90	www.samsung.com/support
ALBANIA	045 620 202	www.samsung.com/al/support
BULGARIA	0800 111 31 - Бразален за ветший оретату *3000 - Лени наedoим радскп разовор пьл соред тарфота на mobлинист оретату 09-00 до 18:00 - Понededелейд д Петък	www.samsung.com/bg/support
ROMANIA	0800872678 - Apel gratuit *8000 - Apel tarifat in retea Program Call Center Luni - Vineri: 9 AM - 6 PM	www.samsung.com/ro/support
ITALIA	800-SAMSUNG (800 7267864)	www.samsung.com/it/support
CYPRUS	8009 4000 only from landline, toll free	www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864) only from land line ([phone] from mobile and land line
POLAND	801-172-678* * (opfata wedfug taryj operatora)	http://www.samsung.com/pl/support/
LITHUANIA	800-77777 www.samsung.com/t/support
LATVIA	8000-7267	www.samsung.com/lv/support
ESTONIA	800-7267 www.samsung.com/ee/support

Nadzorna plośc2 - NZ85C5047**

Nadzorna plośc 3 - NZ84C6057**

Nadzorna plosca 4 - NZ84C6058**

Nadzorna plośc 5 - NZ85C6057**

Nadzorna plośc 6 - NZ85C6058**

Pred začetakom

Vedszemueg SzablyafUresz Furo

A Flex zona hasznalata

Detsky bezpecnostni zamek 28

Limit maximalnoVykonu 28

Jine indukcni nadobi

Nadobi je vchodne pro indukcni vaeni. pokud sc na jcho dno prichyt magnet a je vyrobcem ozaceno jako vchodne.

Dobre nadobi poznte podie jho dna. Dno by melo byt co moznna nejsilnejsi a nejrovnéjsl. Pri nakupu nadobi venujte zvlastni pozornost prumero dna. Vyrobci casto udavaji jen prumer horni hrany. Nepouzivejte nadobi, jhoz dno je poskozeno a ma hrube hrany nebo otrepy. Pokud byeste poskozene nadobi pretahovali po keramicke varne desce, mohl byeste jej povrch trvale poskrabat. Za studena je dno nadobi obvykle mirne prohnute dovnit (konkavni). Nesmi byt vypoukla smerem ven (kovexni). - Pokud chcete pouzit specialni typ nadobi, napriklad tlakovy hrnc, panev na vafeni nebo pancv wok, postupujte podlePokynu vrobc.

Provoz

Test vchodnosti nadobi

Nádobí je možné vyzkoušet a ověřit, zda je vhodné pro použití s tímto produktem.

1. Varnou desku zapnete stisknutím tlačítka Zapnout/Vypnout ① po dobu 1-2 sekund.
2. Dětský bezpečnostní zámek aktivujete stisknutím tlačítka Zámek po dobu 3 sekund.
3. Režim testování vhodnosti nádobí aktivujete stisknutím pravého předního tlačítka Časovač po dobu 3 sekund.
4. Umístěte nádobí na jednu z varných zón a poté stiskněte a podržte tlačítko Maximální zesílení Max po dobu 3 sekund.

Maximální výkonový limit 23

Zapnutí/vypnutí zvuku 23

Smart Connect 23

Ovládání digestoře 24

Provoz (NZ8****8**) 24

Zapnutí spotřebiče 24

Vypnutí spotřebiče 24

Maximální výkonový limit 28

Zapnutí/vypnutí zvuku 28

Smart Connect 29

Obsługa okapu 29

Konserwacja urządzenia 30

Płyta grzewcza 30

Lekkie zabrudzenia 30

Uporczywe zabrudzenia 30

Przypalone zabrudzenia 31

Rama płyty grzewczej (opcjonalnie) 31

Aby zapobiec uszkodzeniu urządzenia 31

Rozwiązywanie problemów i serwis 32

Rozwiązywanie problemów 32

Serwis 33

Maksymalny limit mocy

Ta funkcja umożliwia ustawienie maksymalnej mocy urządzenia.

1. Pozostaw urządzenie odłączone od zasilania.
2. Jednocześnie naciśnij na około 3 sekundy lewy przedni przycisk Max. wzmocnienie Max oraz lewy tylny przycisk Timer
3. Prawe przednie przycisk Czasowy 5 naciśnij około 3 sekundy.
4. Lewe przednie przycisk Czasowy naciśnij około 1,5 sekundy. Na wyświetlaczu pojawi się aktualna maksymalna moc.
5. Limit mocy można regulować za pomocą przycisku Blokada (3000 W, 4000 W, 7400 W)
6. Naciśnij przycisk Wł./Wył., aby zapisać ustawienia.

UWAGA

W trybie niskiej mocy (3000 W, 4000 W) poziom mocy jest regulowany automatycznie.

Włączanie/wyłączanie dźwięku

1. Przycisk Wł./Wył. naciśnij około 1-2 sekundy.
2. W ciągu 10 sekund od włączenia zasilania naciśnij prawe przednie przycisk Czasowy na 2 sekundy.
3. Dźwięk zostanie wyłączony, a na wyświetlaczu pojawi się 88
4. Aby zmienić ustawienia dźwięku, powtórz kroki 1 i 2. Dźwięk zostanie włączony, a na wyświetlaczu pojawi się.

UWAGA

Ustawień dźwięku nie można zmienić po 10 sekundach od włączenia zasilania.

Smart Connect

Maksymalny limit mocy

Ta funkcja umożliwia ustawienie maksymalnej mocy urządzenia.

1. Zasilanie pozostaw wyłączone.
2. Naciśnij i przytrzymaj przycisk Pauza/blokada przez około 3 sekundy, aby włączyć blokadę dziecięcą.
3. Jednocześnie naciśnij na około 3 sekundy lewy przedni przycisk Strefa gotowania i prawy przedni przycisk Strefa gotowania.
4. Naciśnij przycisk Minutnik na około 3 sekundy.

Rama płyty grzejnej (opcjonalnie)

OSTRZEŻENIE

Co zrobić, jeśli wyświetlacz świeci?

Sprawdź następujące elementy:

Panel sterowania jest częściowo zakryty wilgotną ściereczką lub zalany płynem. Aby wyczyścić, naciśnij przycisk Wł./Wył. ①. - Jeśli płyn przedostał się na panel sterowania, wytrzyj go.

Co zrobić, jeśli wyświetlacz świeci?

Sprawdź następujące elementy: Z powodu nietypowej pracy płyta grzejna jest przegrzana. - Po ostygnięciu płyty grzejnej zresetuj urządzenie, naciskając przycisk Wł./Wył. ①.

Co zrobić, jeśli wyświetlacz świeci?
