Typ výrobku	Vestavná keramická sklokeramická varná deska
Značka	Samsung
Model	C61R2AAST
Rozměry spotřebiče (Š x H x V)	575 mm x 505 mm x 55 mm
Rozměry výřezu pracovní desky (Š x H)	560 mm x 490 mm, poloměr zaoblení 3 mm
Hmotnost netto	7.5 kg
Hmotnost brutto	10.0 kg
Napájení	230 V ~ 50 Hz
Maximální příkon	6.0 kW
Počet varných zón	4 radiantní zóny
Varné zóny (vlevo vpředu)	183 mm Ø, 1800 W
Varné zóny (vzadu vlevo)	148 mm Ø, 1200 W
Varné zóny (vzadu vpravo)	183 mm Ø, 1800 W
Varné zóny (vpředu vpravo)	148 mm Ø, 1200 W
Typ ovládání	Dotykové senzory
Bezpečnostní prvky	Dětská pojistka, bezpečnostní vypnutí, indikátor zbytkového tepla
Čištění	Hladký sklokeramický povrch, snadné čištění vlhkým hadříkem a čisticím prostředkem na keramiku
Součásti balení	Montážní držáky, šrouby
Spotřeba energie (varná deska)	198,3 Wh/kg (EC elektrická varná deska)

Často kladené otázky - C61R2AAST SAMSUNG

Jak zapnu varnou desku?

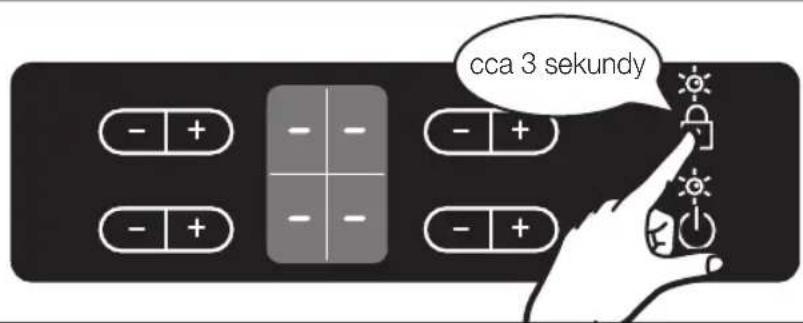

Nejprve odemkněte dětskou pojistku dotykem na senzor zámku po dobu přibližně 3 sekund. Poté se dotkněte senzoru zapnutí/vypnutí. Do 10 sekund vyberte úroveň ohřevu pro varnou zónu.

Jak aktivuji dětskou pojistku?

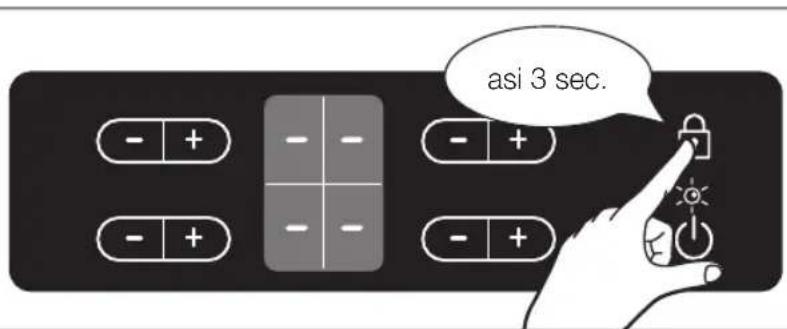

Když je varná deska zapnutá, dotkněte se senzoru zámku po dobu přibližně 3 sekund. Ozve se akustický signál. Poté se dotkněte libovolného senzoru nastavení ohřevu; na displeji se zobrazí L.

Co znamená indikátor zbytkového tepla?

Po vypnutí varné zóny se na digitálním displeji objeví H, pokud je zóna stále horká. Indikátor zmizí až po vychladnutí zóny. Dávejte pozor na popáleniny, i když je indikátor vypnutý.

Jaký druh nádobí bych měl/a používat?

Používejte pánve s tlustými, rovnými dny, které mají stejnou velikost jako varná zóna. Vyhněte se pánvím s hrubými okraji nebo litině, která by mohla poškrábat povrch. Vždy umístěte pánve před zapnutím zóny.

Jak čistím sklokeramický povrch?

Po každém použití otřete vlhkým hadříkem, dokud je ještě teplý. Na odolné nečistoty použijte skleněnou škrabku pod úhlem. Pro týdenní čištění použijte čistič na sklokeramiku. Nepoužívejte abrazivní čističe ani ostré škrabky.

Proč displej ukazuje '58'?

To znamená, že senzor byl stisknut déle než 10 sekund. Pro reset stiskněte senzor zapnutí/vypnutí.

Co mám dělat, když se varná zóna nezahřívá?

Zkontrolujte, zda je varná deska zapnutá, zda je vybrána varná zóna a zda je pojistka v pořádku. Také se ujistěte, že po zapnutí neuplynulo více než 10 sekund. Pokud problém přetrvává, kontaktujte servis.

Jak mohu ušetřit energii při vaření?

Vždy zakrývejte pánve pokličkami, používejte správnou velikost pánve, vypínejte zóny před koncem vaření, abyste využili zbytkové teplo, a udržujte varné zóny a dna pánví čisté.

Mohu na varné desce používat hliníkovou fólii?

Ne. Na varné desce nezahřívejte hliníkovou fólii, výrobky zabalené ve fólii ani zmrazené potraviny v hliníkových nádobách. Mohlo by dojít k poškození skleněného povrchu.

Jaké jsou rozměry výřezu pracovní desky?

Výřez by měl být 560 mm široký a 490 mm hluboký s poloměrem zaoblení 3 mm. Minimální vzdálenost od stěny je 50 mm.

NÁVOD K OBSLUZE C61R2AAST SAMSUNG

Sklokeramická varná deska návod k použití

ČEŠTINA

možnosti bez hranic

Děkujeme vám za zakoupení tohoto výrobku společnosti Samsung.

SAMSUNG

CZ

Obsah

Používání této příručky....3

Bezpečnostní pokyny....4

Pokyny pro likvidaci 9

Instalace sporáku 10

Bezpečnostní pokyny pro instalačního technika 10

Připojení ke zdroji energie.... 11

Instalace do pracovní desky....12

Části a funkce....14

Plotýnky a ovládací panel....14

Komponenty 15

Hlavní funkce vašeho zařízení....16

Bezpečnostní vypnutí....17

Kontrolka zbytkového tepla:....17

Před uvedením do provozu 18

Úvodní čištění....18

Použití sporáku....18

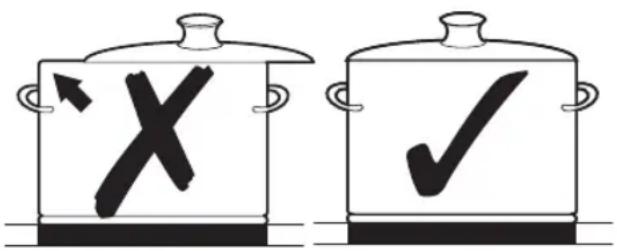

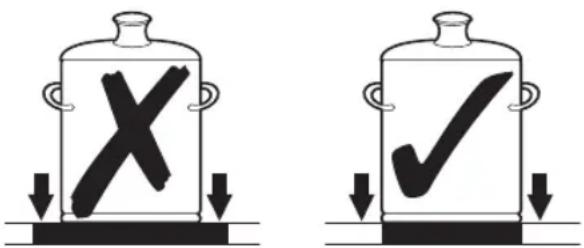

Používání vhodného nádobí 18

Používání dotykových ovladačů 19

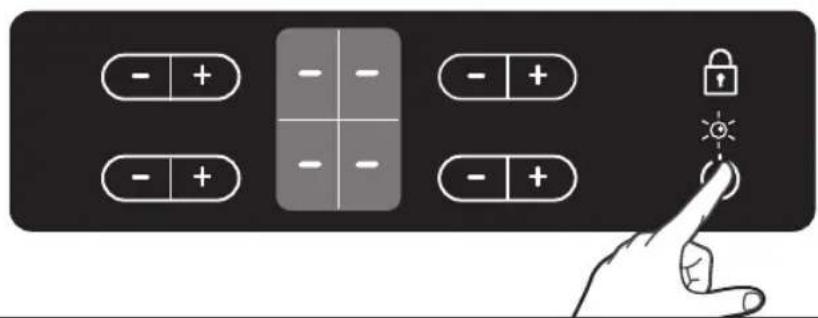

Zapnutí zařízení 20

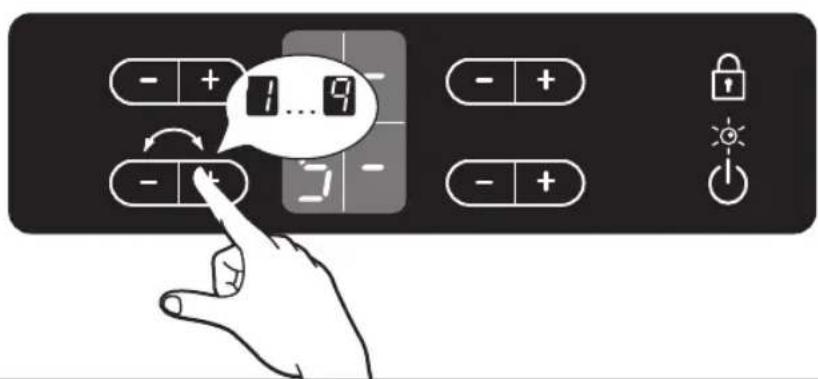

Regulace teploty 20

Vypnutí zařízení 21

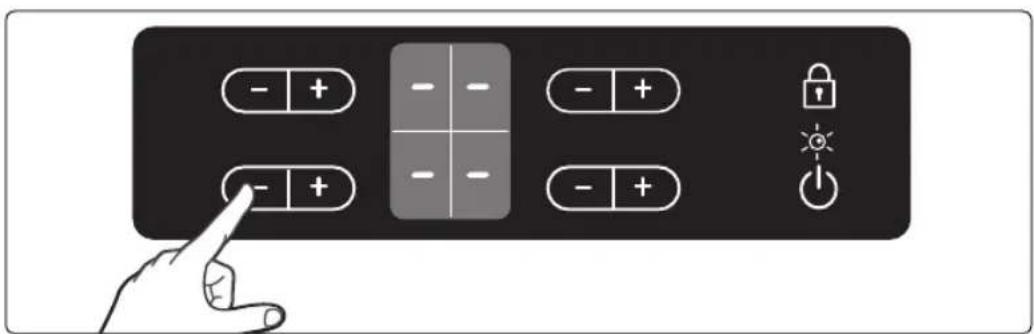

Vypnutí plotýnky....21

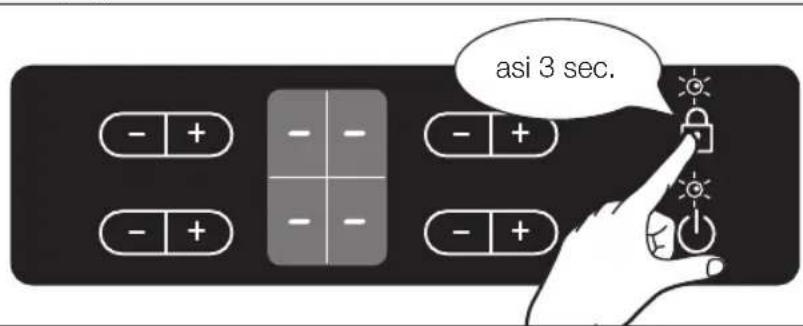

Používání dětského zámku....22

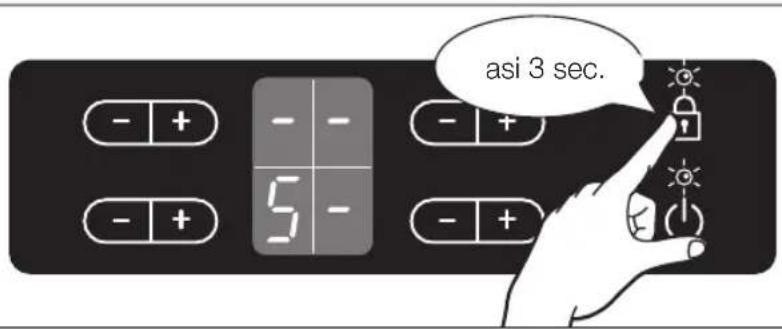

Deaktivace a aktivace ovládacího panelu 23

Doporučená nastavení pro přípravu určitých pokrmů 23

Čištění a péče 24

Sporák. 24

Rám sporáku....25

Předcházení poškození zařízení 25

Záruka a servis 26

Často kladené otázky a odstraňování problémů 26

Servis. 27

Technické údaje 28

Informace o produktu....29

Dodatek....30

Název modelu a sériové číslo 30

Používání této příručky

Než spotřebič začnete používat, přečtěte si tuto příručku. Zejména se věnujte bezpečnostním informacím, které jsou obsaženy v následující části. Tuto příručku si uschovejte, abyste do ní mohli v budoucnu nahlédnout. Jestliže dojde k převodu vlastnictví spotřebiče na jiného uživatele, nezapomeňte novému vlastníkovi předat tuto příručku.

CZ

DŮleŽiTé BezpečnoSTní SymBoly A opATŘení

V textu této uživatelské příručky jsou použity následující symboly:

⚠VÝSTRAHA	Rizika nebo nebezpečné zacházení, která mohou způsobit vážná zranění nebo smrt.
⚠VAROVÁNÍ	Rizika nebo nebezpečné zacházení, která mohou způsobit lehké zranění osob nebo škodu na majetku.
⚠VAROVÁNÍ	Abyste omezili riziko požáru, výbuchu, úrazu elektrickým proudem nebo zranění osob při používání varné desky, dodržujte tato základní bezpečnostní opatření

	Neprovádějte.
	Nerozebírejte.
	Nedotýkejte se.
	Dodržte přesně pokyny.
	Odpojte zástrčku napájecího kabelu z elektrické zásuvky.
	Ověřte uzemnění spotřebiče, aby nedošlo k úrazu elektrickým proudem.
	Vyžádejte si pomoc servisního střediska.
	Zaznamenat
	Důležité

Bezpečnostní pokyny

CZ

Bezpečnostní parametry tohoto spotřebiče jsou v souladu se všemi přijatými technickými a bezpečnostními normami. Jako výrobci ovšem zastáváme názor, že je naší zodpovědností, abychom vás seznámili s následujícími bezpečnostními pokyny.

VÝSTRAHA

Tento spotřebič není určen pro použití osobami (včetně malých dětí), které mají snížené fyzické, smyslové nebo mentální schopnosti nebo nemají dostatečné zkušenosti a znalosti. Výjimkou mohou být případy, kdy jejich bezpečnost zajistí odpovědná osoba, která bude na používání spotřebiče dohlížet a poskytne těmto osobám pokyny k jeho používání.

Dohlížejte na malé děti a zajistěte, aby si se spotřebičem nehrály.

Je-li napájecí kabel vadný, musí být nahrazen zvláštním kabelem či sestavou, které získáte od výrobce nebo poskytovatele autorizovaného servisu. (pouze modely s pevným připojením)

Vzhledem k bezpečnostnímu riziku smí poškozený napájecí kabel vyměnit pouze výrobce či servisní pracovník výrobce, případně osoba s podobnou kvalifikací. (pouze modely s napájecím kabelem)

Po instalaci by měla být zachována možnost odpojení spotřebiče od zdroje napájení. Toho lze dosáhnout zajištěním přístupnosti zástrčky nebo začleněním vypínače na kabelu odpovídajícího pravidlům pro kabeláž.

VÝSTRAHA: Pokud jsou na povrchu praskliny, spotřebič vypněte, abyste zabránili riziku úrazu elektrickým proudem.

Spotřebič se při používání zahřivá. Budte opatrní a nedotýkejte se topných těles uvnitř varné desky.

Bezpečnostní pokyny (pokračování)

VÝSTRAHA: Během používání se mohou zahřát přístupné součásti. Zabraňte malým dětem přibližovat se.
K čištění výrobku nepoužívejte parní čistič.
Nepoužívejte agresivní brusné čisticí prostředky ani ostré kovové škrabky pro čištění skla varné desky. Mohly by povrch poškrábat a způsobit popraskání skla.
Spotřebič není určen pro ovládání externími časovači nebo samostatnými systémy dálkového ovládání.
VÝSTRAHA: Během používání se spotřebič a jeho přístupné součásti zahřívají. Budte opatrní a nedotýkejte se topných těles uvnitř varné desky. Děti mladší 8 let udržujte mimo dosah trouby, případně na ně dohlížejte.
Děti od 8 let a starší a osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo nedostatkem zkušeností a znalostí mohou používat tento spotřebič pouze tehdy, jsou-li pod dohledem nebo jsou-li poučeny o bezpečném používání spotřebiče a rozumí možným rizikům. Děti by si neměly hrát se spotřebičem. Děti bez dozoru by neměly provádět čištění a údržbu spotřebiče.
VÝSTRAHA: Pokud na varné desce vaříte či pečete na tuku nebo oleji, nenechávejte spotřebič bez dozoru, mohlo by dojít k požáru. NIKDY nehaste požár spotřebiče vodou, ale vypněte jej a pak přikryjte plameny např. poklicí nebo hasicí rouškou.
VÝSTRAHA: Nebezpečí požáru: nenechávejte předměty položené na varných površích.
Pokud je spotřebič v provozu, mohou mít přístupné povrchy vysokou teplotu.

Bezpečnostní pokyny (pokračování)

CZ

Spotřebič a jeho napájecí kabel musí být mimo dosah dětí do 8 let.

VAROVÁNÍ

Spotřebič musí být správně nainstalován a uzemněn kvalifikovaným technikem.
Servis spotřebiče by měl být prováděn pouze kvalifikovanými pracovníky servisu. Opravy provedené jednotlivci bez řádné kvalifikace mohou mít za následek zranění nebo závažné poruchy. Jestliže je třeba spotřebič opravit, kontaktujte místní servisní středisko. Jestliže se nebudete držet těchto pokynů, může to mít za následek poškození zařízení a ztrátu záruky.
Vestavěné spotřebiče lze používat pouze poté, co byly nainstalovány do skříněk nebo pracovních prostor, které jsou v souladu s příslušnými normami. Tento postup u elektrických zařízení zajistí dostatečnou ochranu proti vodivému spojení v souladu se základními bezpečnostními normami.
Jestliže dojde k poruše nebo se na spotřebiči objeví trhliny nebo praskliny, postupujte takto:

• vypněte všechny varné zóny;
• odpojte varnou desku od elektrické sítě;
• kontaktujte místní servisní středisko.

Pokud sklokeramická deska praskne, spotřebič vypněte, abyste zabránili riziku úrazu elektrickým proudem. Varnou desku nepoužívejte, dokud nebude skleněný povrch vyměněn.

Varnou desku nepoužívejte k ohřívání hliníkové fólie, produktů balených v hliníkové fólii nebo zmrazených jídel balených do hliníkového nádobí.

Bezpečnostní pokyny (pokračování)

Tekutina nacházející se mezi nádobím a varnou deskou může vytvářet parní tlak. To může vést k „poskakování“ nádobí. Vždy se ujistěte, že jsou varná deska i spodní strana nádobí suché.
Při vaření budou varné zóny horké. Vždy dbejte na to, aby se děti nedostaly do blízkosti spotřebiče.
Udržujte veškeré obaly mimo dosah dětí, protože obalové materiály mohou být pro děti nebezpečné.
Tento spotřebič je určen výhradně pro běžné domácí vaření a smažení. Není určen pro komerční nebo průmyslové použití.
☑ Varnou desku nikdy nepoužívejte k vytápění místnosti.
Při připojení elektrických spotřebičů do zásuvek v blízkosti varné desky postupuje opatrně. Hlavní přívod nesmí s deskou přijít do styku.
Přehřátý tuk nebo olej může velice rychle vzplanout. Při přípravě jídel na tuku nebo oleji, např. při smažení chipsů, nikdy neponechávejte povrchová zařízení bez dozoru.
Až je přestanete používat, varné zóny vypněte.
Ovládací panely vždy uchovávejte čisté a suché.
Na varnou desku nikdy nepokládejte hořlavé předměty, mohou způsobit požár.
Při nepozornosti se můžete od spotřebiče popálit.
Horký povrch varné desky nebo horké kuchyňské nádoby nesmí vejít do styku s kabely elektrických spotřebičů.
☑ Varnou desku nepoužívejte k sušení šatstva.

Bezpečnostní pokyny (pokračování)

CZ

VÝSTRAHA: Uživatelé s kardiostimulátory a aktivními srdečními implantáty musí být po zapnutí vařiče vzdáleni horní polovinou těla minimálně 30 cm od indukčních varných zón. V případě, že si nejste jisti, zda se to týká i vás, obratte se na výrobce zařízení nebo na lékaře. (pouze modely s indukční varnou deskou)
Nepokoušejte se spotřebič sami opravovat, rozebírat nebo upravovat.
★ Před čištěním spotřebič vždy vypněte.
★ Varnou desku čistěte podle pokynů pro čištění a péči v této příručce.

Pokyny pro likvidaci

likviDACe oBAlového mATeRiálu

Veškeré materiály použité k zabalení tohoto spotřebiče jsou plně recyklovatelné. Fólie a části z tvrdé pěny jsou patřičně označeny. Obalové materiály a staré spotřebiče zlikvidujte s ohledem na bezpečnost a na životní prostředí.

ŘáDná likviDACe STARého SpoTŘeBiče

VÝSTRAHA: Než starý spotřebič zlikvidujete, zařídte, aby jej nebylo možno používat a spotřebič se nemohl stát zdrojem nebezpečí.

Požádejte kvalifikovaného technika, aby spotřebič odpojil od sítě a odebral hlavní přívod.

Spotřebič nesmí být likvidován společně s domácím odpadem.

Informace o datech odvozu a veřejných sběrných střediscích odpadu jsou dostupné na místním odboru pro odvoz odpadu či obecním úřadě.

SpRávná likviDACe vÝRoBku (elekTRiCkÝ A elekTRoniCkÝ oDpAD)

(Platí pro země s odděleným systémem sběru)

Toto označení na výrobku, jeho příslušenství nebo dokumentaci znamená, že výrobek a jeho elektronické příslušenství (například nabíječku, náhlavní sadu, USB kabel) je po skončení životnosti zakázáno likvidovat jako běžný komunální odpad. Možným negativním dopadům na životní prostředí nebo lidské zdraví způsobeným nekontrolovanou likvidací zabráníte oddělením zmíněných produktů od ostatních typů odpadu a jejich zodpovědnou recyklací za účelem udržitelného využívání druhotných surovin.

Uživatelé z řad domácností by si měli od prodejce, u něhož produkt zakoupili, nebo u příslušného městského úřadu vyžádat informace, kde a jak mohou tyto výrobky odevzdat k bezpečné ekologické recyklaci.

Podnikoví uživatelé by měli kontaktovat dodavatele a zkontrolovat všechny podmínky kupní smlouvy. Tento výrobek a jeho elektronické příslušenství nesmí být likvidován spolu s ostatním průmyslovým odpadem.

Informace o závazku společnosti Samsung chránit životní prostředí ale také regulační povinnosti týkající se konkrétních produktů, např. REACH, naleznete na webové stránce: samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

Instalace sporáku

CZ

Důležité: Ujistěte se, že nové zařízení instaluje a uzemní pouze kvalifikovaný technik. tyto pokyny. Záruka nekryje žádná poškození vzniklá jako důsledek nesprávné instalace.

Technické údaje jsou uvedené na konci tohoto návodu.

Bezpečnostní pokyny pro instalačního technika

• Zařízení musí být instalováno takovým způsobem, aby bylo možné ho odpojit od zdroje energie na všech pólech s kontaktní šířkou min. 3 mm. Vhodné izolační zařízení obsahuje ochranné vypínače vodičů, fáze (fáze se závitem budou vyjmuty z držáku), vypínače uzemnění a stykače.
• S ohledem na protipožární ochranu toto zařizení odpovídá normě EN 60335 - 2 - 6. Tento typ zařizení může být instalován s vysokou kuchyňskou skříňkou nebo stěnou na jedné straně.
• Pod sporák nesmí být umístěny zásuvky.
• Instalace musí zabezpečovat ochranu proti úrazu elektrickým proudem.
• Kuchyňská linka, do které se bude zařízení instalovat, musí odpovídat požadavkům na stabilitu podle normy DIN 68930.
• Z důvodu ochrany proti vlhkosti budou všechny ořezané hrany utěsněny vhodným těsnícím prostředkem.
• V případě instalace zařízení na keramický povrch musí být veškeré spáry mezi sporákem a keramickým povrchem vyplněny zálivkovou maltou.
• V případě instalace na přírodní či umělý kámen nebo keramický povrch musí být přítlačné konzoly zajištěny proti pohybu vhodnou průmyslovou pryskyřicí nebo lepidlem.
• Ujistěte se, že je těsnění dobře připevněné k povrchu, bez případných odchlípnutí. Nesmí být aplikováno dodatečné silikonové těsnění; tím by byla demontáž zařízení, např. v případě servisu, složitější.
• Při demontáží musíte sporák vytlačit zespoda.

Instalace sporáku (pokračování)

Připojení ke zdroji energie

Před zapojením zkontrolujte, zda jmenovité napětí zařízení, tj. napětí uvedené na štítku zařízení, odpovídá vámi používanému napětí. Štítek naleznete na spodní straně sporáku.

Před připojením vodičů zařízení do obvodu obvod vypněte.

Napětí topného tělesa je AC 230 V\~. Zařízení také funguje správně i při zapojení do starších sítí s napětím AC 220 V\~.

Sporák musí být připojený ke zdroji energie pomocí zařízení umožňujícího odpojení sporáku od zdroje energie na všech półech s kontaktní šířkou min. 3 mm, např. automatické ochranné vypínače vodičů, vypínače uzemnění nebo fáze.

Jako hlavní přívodní kabel musíte použít kabel typu H05SS - F (180 °C) nebo vyšší.

	Jmenovitý proud zařízení (A) Nominální průřezová plocha (mm2)
1N~	>25 a ≤ 32≥2,5
2N~ >10 a ≤ 16	≥1,5

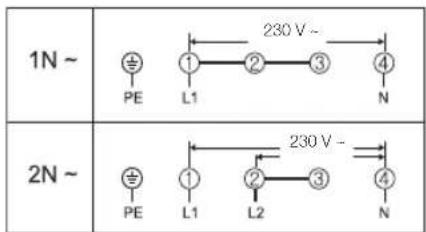

Připojení musí být provedeno podle uvedené ilustrace. Spoje připojte podle odpovídajícího připojovacího schématu.

Zemnící kabel je připojený ke svorce. Zemnící kabel musí být delší než vodiče pod napětím.

Připojení kabelu musí být provedeno v souladu s předpisy a musí být pevně dotažené šrouby svorky.

Připojovací kabel musí být stisknutím pevně zajištěný (zajistit na svém místě) příchytkou a krytem napájecího kabelu. Před prvním zapnutím zařízení musíte ze sklokeramické desky odstranit veškeré ochranné fólie nebo samolepky.

Jakmile je sporák připojený ke zdroji energie, zkontrolujte, zda jsou všechny plotýnky připraveny k použití krátkým zapnutím každé z nich na maximum.

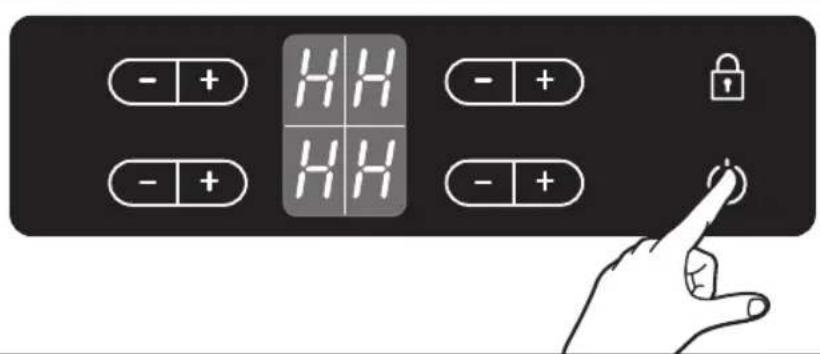

Při prvním zapnutí sporáku se rozsvítí všechny kontrolky a aktivuje se dětský zámek.

L: Hnědý
N: Modrý
PE: Zelený

Varování: Při zapojování dejte pozor na umístění fáze a nulového vodiče (podle schématu zapojení); v případě nesprávného zapojení můžete poškodit komponenty. Záruka nekryje žádná poškození vzniklá jako důsledek nesprávné instalace.

Instalace sporáku (pokračování)

CZ

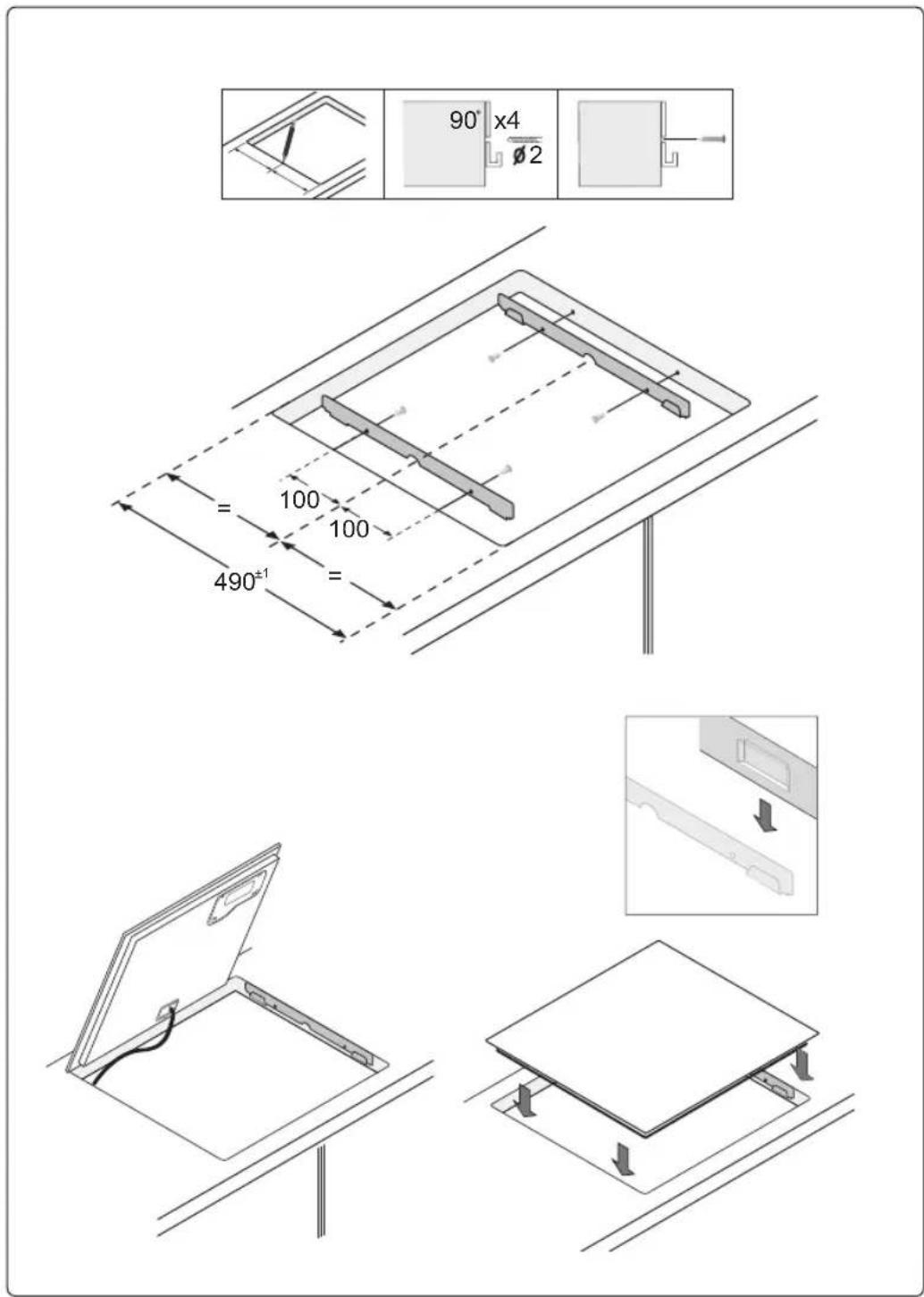

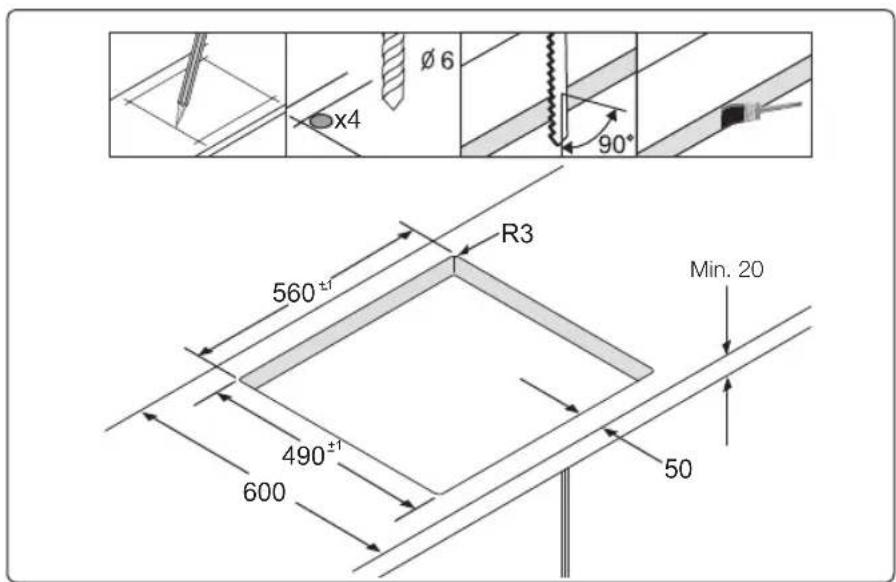

Instalace do pracovní desky

Před samotnou instalací si opište výrobní číslo zařízení uvedené na štítku. Toto číslo bu- dete potřebovat v případě požadování servisu a po instalaci již nebude dostupné, proto- že je uvedené na originálním štítku na spodní straně zařízení.

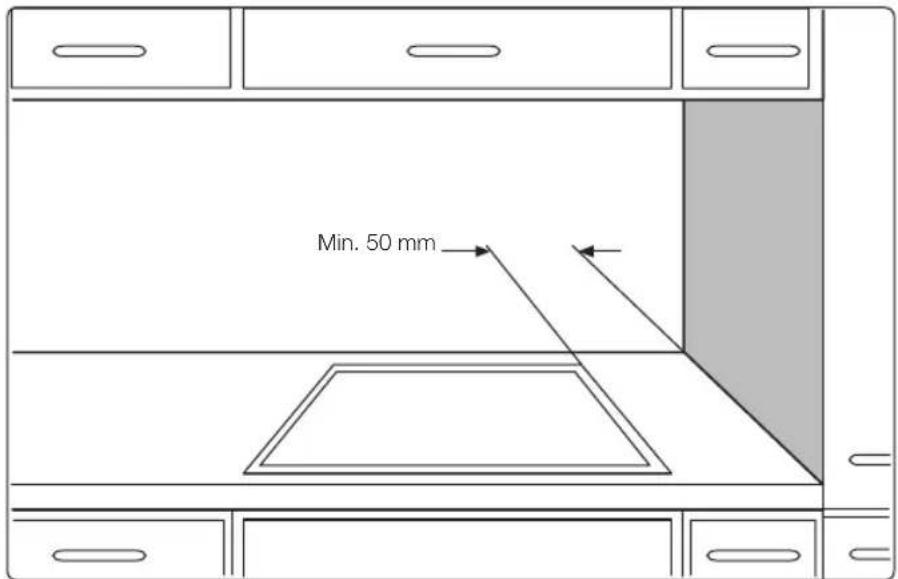

Dbejte na požadavky týkající se minimálního prostoru a světlosti.

Před instalací sporáku na konzoly připevněte konzoly na obou stranách dodanými šrouby.

Instalace sporáku (pokračování)

CZ

Části a funkce

CZ

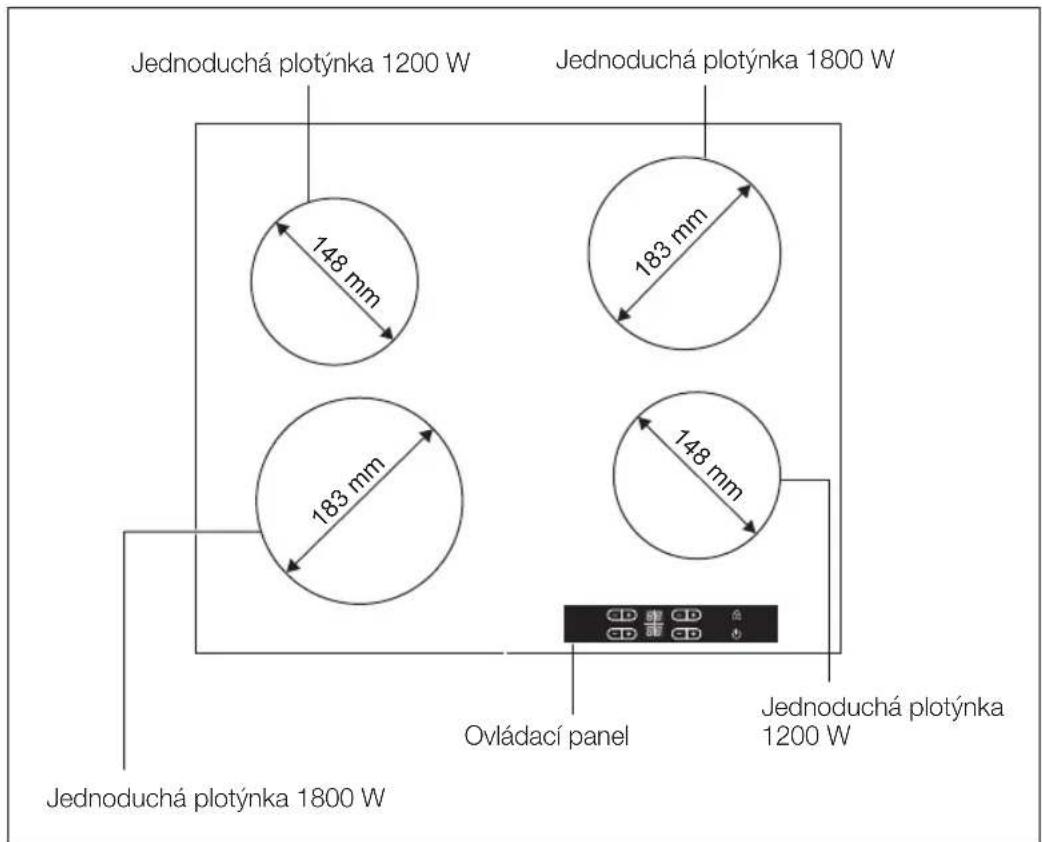

Plotýnky a ovládací panel

Části a funkce (pokračování)

Komponenty

1 Sklokeramická deska

2 Instalační konzoly

Části a funkce (pokračování)

CZ

Hlavní funkce vašeho zařízení

• Sklokeramická deska: Zařízení má sklokeramickou desku a čtyři rychle reagující plotýnky. Výkonná sálavá topná tělesa významně zkracují čas nutný k roztopení plotýnek.
• Dotykové ovladače: Zařízení se ovládá pomocí dotykových ovladačů.
• Snadné čištění: Výhodou sklokeramické desky a ovladačů je jejich dostupnost pro čištění. Hladký, rovný povrch se velmi snadno čistí.
• Vypínač: Vypínač je samostatným vypínačem zařízení. Stisknutím tohoto vypínače zapnete nebo vypnete zdroj energie.

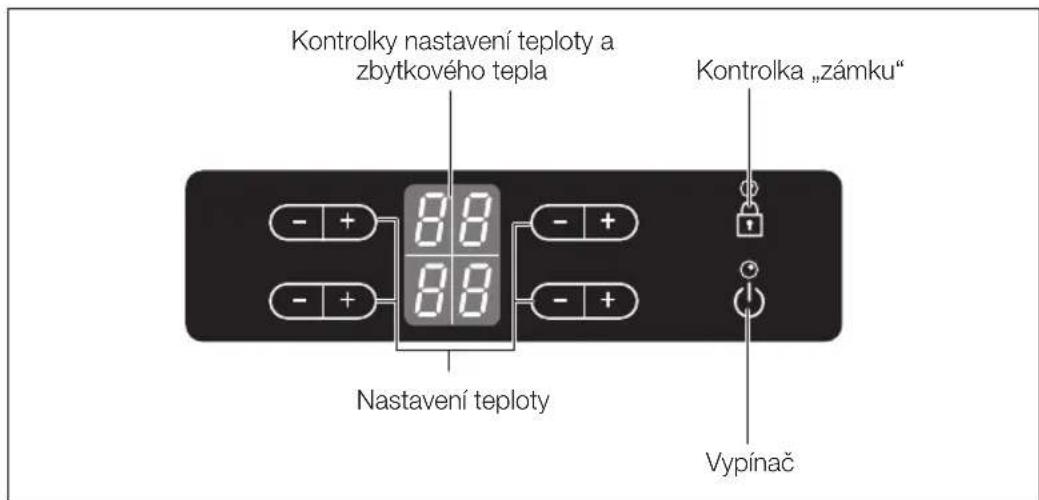

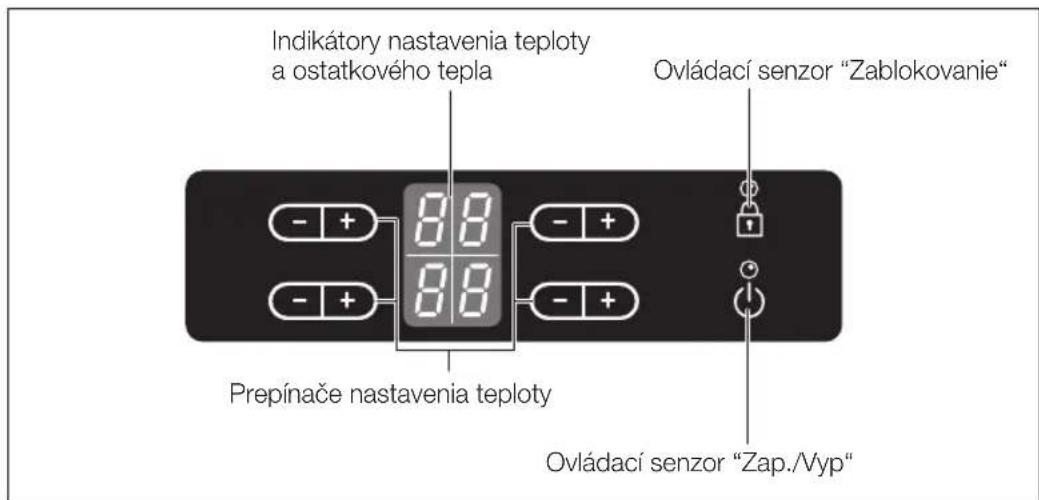

• Ovladače a displeje: Digitální displeje a kontrolky uvádějí informace o nastavení a aktivovaných funkcích, dále také o přítomnosti zbytkového tepla na jednotlivých plotýnkách.
• Bezpečnostní vypnutí: Bezpečnostní vypnutí zajišťuje automatické vypnutí všech plotýnek po určitém časovém intervalu, během něhož nedošlo k žádné změně nastavení.
• Kontrolka zbytkového tepla: Kontrolka zbytkového tepla se rozsvítí, pokud je plotýnka tak teplá, že hrozí riziko popálenin.

Digitální displeje: Čtyři digitální displeje jsou určeny pro čtyři plotýnky.

Uvádějí následující informace:

• • zařízení bylo zapnuto,
• 19 výběr nastavení teploty,
• H zbytkové teplo,

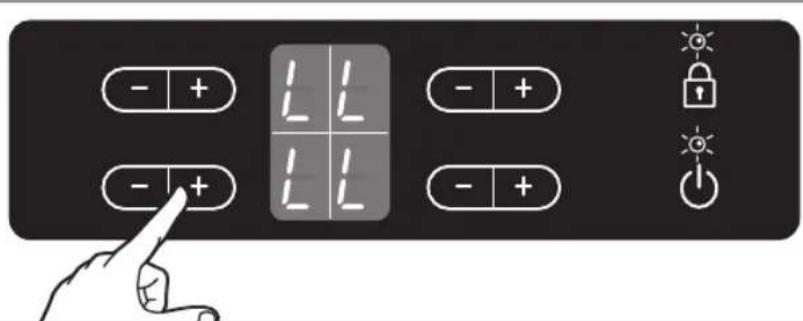

• L aktivovaný dětský zámek; a
• SE chybová zpráva, podrželi jste ovladač stisknutý déle než 10 sekund.
• 📄H chybová zpráva, pokud je sporák přehřátý z důvodu abnormálních úkonů.

Části a funkce (pokračování)

Bezpečnostní vypnutí

Pokud jednu z plotýnek po delší dobu nevypnete nebo neupravíte nastavení teploty, automaticky se tato plotýnka vypne.

Jakékoliv zbytkové teplo bude zobrazeno pomocí H (jako „horké“) na digitálních displejích odpovídajících jednotlivým plotýnkám.

Plotýnky se samy vypnou po následujícím časovém intervalu.

Nastavení vaření 1 - Nastavení vaření 3 - Nastavení vaření 5 - Nastavení vaření 7 -

2 Po 6 hod.4 Po 5 hod.6 Po 3 hod.9 Po 1 hod.

d se sporák prěhřeje z důvodu abnormálních úkonů, zobrazí se A sporák se vypne.

Pokud se jedna nebo více plotýnek vypne před uvedeným časovým intervalem, vyhledejte kapitolu „Odstraňování problémů“.

Další důvody, proč se plotýnka sama vypne

Všechny plotýnky se okamžitě vypnou, pokud přeteče tekutina a nateče na ovládací panel.

Automatické vypnutí se aktivuje také tehdy, pokud na ovládací panel přiložíte vlhkou utěrku. V obou uvedených případech musíte zařízení znovu zapnout pomocí hlavního vypínače nebo odstranit vlhkou utěrku ⏻.

Kontrolka zbytkového tepla:

Pokud se vypne plotýnka nebo celý sporák, bude indikována přítomnost zbytkového tepla pomocí H (jako „horké“) na digitálním displeji odpovídající plotýnky. Přestože plotýnku vypnete, kontrolka zbytkového tepla zhasne až po vychladnutí plotýnky.

Zbytkové teplo můžete využít k rozmrazování nebo udržování pokrmu v teple.

žité: Dokud svítí kontrolka zbytkového tepla, hrozí riziko popálenin.

žité: Pokud dojde k prerušení dodávky energie, symbol H zhasne a informace o zbytkovém teple již nebude dále k dispozici. Přesto se ale stále ještě můžete popálit. Proto si vždy, když se pohybujete v blízkosti sporáku, dávejte pozor.

Před uvedením do provozu

CZ

Úvodní čištění

Sklokeramickou desku otřete vlhkou utěrkou a čističem na sklokeramické desky.

Důležité: Nepoužívejte žíravé nebo abrazivní čisticí prostředky. Můžete tím poškodit povrch.

Použití sporáku

Používání vhodného nádobí

Lepší hrnce vám zaručí lepší výsledek.

- Dobré hrnce rozeznáte podle jejich dna. Dno by mělo být co nejsilnější a nejrovnější.

- Při nakupování nových hrnců věnujte pozornost průměru jejich dna. Výrobci často udávají pouze průměr jejich horního okraje.

- Hrnce s hliníkovým nebo měděným dnem mohou způsobit metalické odbarvení sklokeramického povrchu sporáku. Odbarvení se odstraňuje jen velmi obtížně, případně nelze odstranit vůbec.

- Nepoužívejte hrnce vyrobené z litiny nebo s poškozeným dnem, s ostrými hranami nebo otřepy. Pokud byste takové hrnce posunuli po sklokeramickém povrchu, způsobíte na něm neodstranitelné škrábance.

- Za studena jsou dna hrnců obvykle mírně prohnutá směrem dovnitř (konkávně). Nikdy by neměla být vyboulená (konvexně).

- Pokud chcete použít hrnce speciálního typu, např. tlakový hrnec nebo pánev wok, dodržte pokyny výrobce.

Tipy na úsporu energie

ržením následujících bodů můžete ušetřit energii.

Použití sporáku (pokračování)

• Hrnce a pánve vždy stavte na plotýnku před jejím zapnutím.
• Znečištění plotýnky a dna hrnců zvyšují spotřebu energie.
• Pokud je to možné, přiklopte hrnce a pánve pokličkou vhodné velikosti.
• Plotýnku vypněte před koncem doby vaření, abyste využili zbytkové teplo k udržení pokrmu v teple nebo k rozmrazování.
• Dno hrnce by mělo odpovídat velikosti plotýnky.
• Použití tlakového hrnce snižuje dobu potřebnou k vaření až o 50 %.

Používání dotykových ovladačů

Dotykové ovladače ovládáte tak, že se špičkou ukazováčku dotknete požadovaného ovladače na panelu, až se rozsvítí nebo zhasne odpovídající kontrolka/displej nebo až se aktivuje požadovaná funkce.

Při obsluze zařízení se nedotýkejte více než jednoho ovladače na panelu najednou. Pokud je váš prst příliš široký, může se aktivovat také sousední ovladač.

Použití sporáku (pokračování)

CZ

Zapnutí zařízení

Stiskněte ovladač „zámku 📞asi na 3 sekundy.

Zařízení zapnete pomocí „vypínače 🔊“.

Stiskněte „vypínač 🔊“.

Digitální displej zobrazí -

apnutí zařízení pomocí „vypínače

" musíte zvolit nastavení teploty během asi

10 sekund. V opačném případě se zařízení z bezpečnostních důvodů opět vypne.

Nastavení a ovládání výkonu ( 1až 2raření provedete stisknutím tlačítek odpovídajících plotýnek +, -)

Při prvním stisknutí ☐ je teplota nastavena na 5.

Při prvním stisknutí ☐ je teplota nastavena na 5.

Teplotu zvýšíte pomocí tlačítka ☐ a snížíte pomocí tlačítka ☐

Použití sporáku (pokračování)

Vypnutí zařízení

Zařízení vypnete znovu stisknutím „vypínačů“. Stiskněte „vypínačů“.

vpnutí jednotlivých plotýnek bude přítomnost zbytkového tepla indikovaná na digitálním displeji odpovídající plotýnky pomocí symbo (jako „horké“).

d je nastavení tepla na 9 a chcete plotýnku vypnout +, stiskněte ovladač ještě jednou a nastavení teploty se přepne na nulu. lejšího nastavení docilíte, pokud ovladač + nebo - podržíte stisknutý, dokud se nezobrazí požadovaná hodnota. d stisknete více ovladačů najednou a podržíte je déle než 10 sekund, na displeji nastavení teploty se zobrazí 5 8. Displej resetujete stisknutím „vypínače

Vypnutí plotýnky

Pokud chcete plotýnku vypnout, vraťte nastavení na ■pomocí ovladačů nastavení teploty nebo □ na ovládacím panelu.

Použití sporáku (pokračování)

CZ

Používání dětského zámku

Dětský zámek můžete použít k zabezpečení zařízení proti nechtěnému zapnutí plotýnek a aktivování varné desky. Ovladač dětského zámku můžete použít, pouze pokud je zařízení zapnuté.

Zapnutí dětského zámku

1. Stiskněte ovladač zámku 📞asi na 3 sekundy. Ozve se akustický signál.

1. Stiskněte ovladač jakékoliv plotýnky.

Na displeji se zobrazí, bž indikuje aktivní stav dětského zámku.

Vypnutí dětského zámku

1. Stiskněte ovladač zámku asi na 3 sekundy. Ozve se akustický signál.

Po vypnutí spotřebiče se z bezpečnostních důvodů za pár minut automaticky aktivuje dětská pojistka.

Použití sporáku (pokračování)

Deaktivace a aktivace ovládacího panelu

V jakémkoliv stádiu vaření můžete deaktivovat ovládací panel, kromě „vypínače ⏻, abyste tak zabránili případné nechtěné změně nastavení, např. otřením varné desky utěrkou.

1. Stiskněte ovladač zámku asi na 3 sekundy.

Rozsvítí se kontrolka zámku na ovládacím panelu. Nyní jsou ovladače deaktivované.

1. Pokud chcete ovladače aktivovat, stiskněte znovu ovladač zámku a podržte ho asi 3 sekundy. Kontrolka zámku na ovládacím panelu zhasne.

Doporučená nastavení pro přípravu určitých pokrmů

Informace uvedené v následující tabulce jsou uvedeny jako vodítko. Nastavení teploty požadované pro různé způsoby přípravy závisí na řadě okolností, včetně kvality použitého nádobí a typu a množství připravovaných potravin.

Nastavení Způsob přípravy Příklady použití
9	OhřevSmaženíOpěkání	Ohřev většího množství tekutin, vaření nudlí, opékánímasa (osmahnutí masa na guláš, dušení masa)
8	Intenzivníopěkání	Steaky, svíčková, haše, párky, palačinky / lívance
7
6 Opěkání	Řízky / kotlety, játra, ryby, karbanátky, vajíčka
5	Vaření	Vaření až 1,5 l tekutin, brambor, zeleniny
4
3 Napařování	DušeníVaření	Napařování a dušení menšího množství zeleniny,vaření rýže a mléčných pokrmů
2
1 Rozpouštění		Rozpouštění másla, želatiny, čokolády

Poznámka

• Nastavení teploty ve výše uvedené tabulce je pouze informativního charakteru.
• Musíte nastavit teplotu podle typu nádobí a připravovaných potravin.

Čištění a péče

CZ

Sporák

Důležité: Čisticí prostředky nesmí přijít do styku s horkou sklokeramickou deskou : Veškeré čisticí prostředky musíte po čištění odstranit adekvátním množstvím čisté vody, protože by mohly sklokeramickou desku naleptat, pokud by byla horká. Nepoužívejte žádné agresivní čisticí prostředky, např. čisticí spreje na grily nebo trouby, brusné houbičky nebo abrazivní čističe na nádobí.

Sklokeramickou desku čistěte po každém použití, dokud je stále ještě na dotek teplá. Tím předejdete usazování nečistot na desce a jejich následné spálení. Nečistoty, skvrny od zaschlých tekutin, zbytky tuku a metalické odbarvení odstraňujte pomocí komerčně dostupných čisticích prostředků na sklokeramické desky nebo nerezovou ocel.

Lehké znečištění

1. Sklokeramickou desku otřete vlhkou utěrkou.
2. Potom osušte čistou utěrkou. Na desce nesmí zůstat žádné zbytky čisticích prostředků.
3. Jednou týdně pečlivě vyčistěte sklokeramickou desku komerčně dostupným čisticím prostředkem na sklokeramické desky nebo nerezovou ocel.
4. Následně omyjte sklokeramickou desku adekvátním množstvím čisté vody a vytřete do sucha čistou utěrkou.

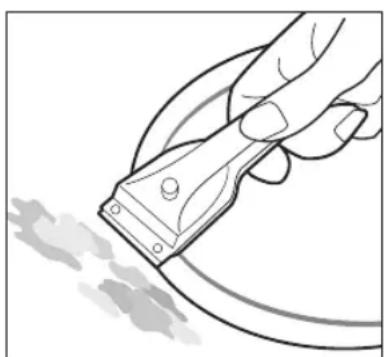

Silné znečištění

1. K odstranění tekutin, které přetekly z hrnce, a připečených zbytků potravin použijte skleněnou škrabku.
2. Škrabku přiložte na sklokeramickou desku pod úhlem.
3. Nečistoty odstraňte pomocí ostří škrabky.

Skleněnou škrabku a čisticí prostředky na sklokeramickou desku můžete zakoupit u specializovaných prodejců.

Čištění a péče (pokračování)

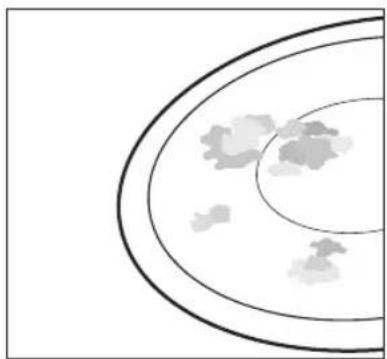

Problematické nečistoty

1. Připálený cukr, roztavený plast, aluminiovou fólii nebo jiný podobný materiál odstraňte skleněnou škrabkou okamžitě a dokud je deska ještě teplá.

Důležité: Při použití skleněné škrabky na horké plotýnce hrozí riziko popálenin.

1. Sporák nechte vychladnout a normálně vyčistěte.

d jste nechali plotýnku, na které se něco roztavilo, vychladnout, před čištěním ji opět rozehřejte.

Škrábance nebo tmavé skvrny na sklokeramické desce způsobené např. hrncem s ostrými hranami nelze odstranit. Neovlivňují ale nijak funkci sporáku.

Důležité: K čištění rámu sporáku nepoužívejte ocet, citrónovou šťávu ani odstraňovač vodního kamene; v opačném případě by se na něm mohly objevit matné skvrny.

1. Rám otřete vlhkou utěrkou.

2. Naschlé nečistoty navlhčete mokrou utěrkou. Setřete a vytřete do sucha.

Předcházení poškození zařízení

• Varnou desku nepoužívejte jako pracovní desku nebo prostor ke skladování.
• Plotýnku nepoužívejte, pokud na ní neleží žádný hrnec nebo pokud je hrnec na ní umístěný prázdný.
• Sklokeramická deska je velmi pevná a odolná proti teplotním šokům, ale není nerozbitná. Můžete ji rozbít zejména upuštěním ostrého nebo tvrdého předmětu na desku.
• Nepoužívejte hrnce vyrobené z litiny nebo s poškozeným dnem, s ostrými hranami nebo otřepy. Pokud byste takové hrnce posunuli po sklokeramickém povrchu, způsobíte na něm neodstranitelné škrábance.
• Nepokládejte hrnce na rám sporáku. Mohli byste ho tím poškrábat nebo poškodit jeho povrchovou úpravu.
• Na rám sporáku nesmíte vylít žádné kyselé tekutiny, např. ocet, citrónovou šťávu a odstraňovač vodního kamene, protože takové tekutiny by mohly způsobit vznik matných skvrn.
• Pokud se do styku s plotýnkou dostane cukr nebo pokrm obsahující cukr a ten se rozpustí, okamžitě ho odstraňte kuchyňskou škrabkou, dokud je varná deska ještě horká. Pokud ji necháte vychladnout, může dojít během odstraňování k poškození povrchu desky.
• Veškeré předměty a materiály, které by se mohly roztavit, např. plasty, aluminiová fólie a fólie do trouby, udržujte v dostatečné vzdálenosti od sklokeramické desky. Pokud se některý z těchto materiálů roztaví na sklokeramickou desku, musíte ho okamžitě odstranit škrabkou.

Záruka a servis

CZ

Často kladené otázky a odstraňování problémů

Porucha může být často důsledkem menšího pochybení, které můžete odstranit sami pomocí následujících pokynů. Pokud by následující pokyny v určitých případech nepomohly, nesnažte se zařízení opravit sami.

Varování: Opravy zařízení může provádět pouze kvalifikovaný servisní technik. Nesprávně provedené opravy mohou mít za následek značné riziko pro uživatele. Pokud zařízení vyžaduje opravu, kontaktujte místní servis.

Co dělat, když nefungují plotýnky?

Zkontrolujte následující možnosti:

• Nevypadla pojistka ve vaší pojistkové skřini? Pokud by k tomu docházelo opakovaně, kontaktujte autorizovaného elektrikáře.
• Je zařízení zapojené správně?
• Svítí kontrolky na ovládacím panelu?
• Je zapnutá plotýnka?
  • Nastavili iste teplotu plotýnek?

Co dělat, když se plotýnky nezapnou?

Zkontrolujte následující možnosti:

• Neuplynulo mezi zapnutím sporáku a zapnutím požadované plotýnky více než 10 sekund (viz kapitola „Zapnutí zařízení“)?
• Není ovládací panel částečně zakrytý vlhkou utěrkou nebo politý tekutinou?

Co dělat, pokud náhle zhasne displej, kromě kontrolky zbytkového tepla HP

Toto by mohl být důsledek jedné ze dvou možností:

• Omylem jste zapnuli zařízení.
• Není ovládací panel částečně zakrytý vlhkou utěrkou nebo politý tekutinou?

Co dělat, když po vypnutí plotýnky nesvítí kontrolka zbytkového tepla?

Zkontrolujte následující:

- Plotýnku jste použili pouze krátce, także se nestihla dostatečně rozehřát. Pokud je plotýnka horká, kontaktujte servisní centrum.

Co dělat, když se plotýnka nezapne nebo nevypne?

Toto může být důsledek jedné z následujících možností:

• Není ovládací panel částečně zakrytý vlhkou utěrkou nebo politý tekutinou?
• Není zapnutý dětský zámek?

Co dělat, když svítí displej 98?

Zkontrolujte následující:

- Není ovládací panel částečně zakrytý vlhkou utěrkou nebo politý tekutinou? Displej resetujete stisknutím „vypínače“.

Záruka a servis (pokračování)

Co dělat, pokud plotýnka po zapnutí nezčervená?

- Nastavená teplota plotýnky je udržována čidlem, které plotýnku střídavě zapíná a vypíná, takže ta nemusí vždy zčervenat. Pokud nastavíte nízkou teplotu, topné těleso se bude zapínat a vypínat častěji než při nastavení vyšší teploty. Při vyšších teplotách se ale topné těleso také střídavě zapíná a vypíná.

Pokud v případě poruchy zařízení zavoláte servisního technika, může se stát, že budete muset zaplatit za příjezd technika, přestože jde o poruchu v záruční době.

Servis

Než zavoláte servisního technika nebo do servisního centra, vyhledejte kapitolu „Odstraňování problémů“.

Pokud i presto potřebujete servis, postupujte podle následujících pokynů.

Jde o technickou závadu?

Pokud ano, kontaktujte místní servis.

Vždy si dopředu připravte vysvětlení, o jaký problém jde. Usnadníte tím postup stanovení problému a servisní asistent tak snáze stanoví, zda je nutná osobní návštěva technika.

Poznamenejte si proto následující informace.

• Jak se závada projevuje?
• Za jakých okolností se závada objevuje?

Ve chvíli, kdy voláte do servisu, musíte znát model a výrobní číslo vašeho zařízení. Tyto informace naleznete na štítku:

• Model
  • Výrobní číslo (15 čísel)

Doporučujeme vám si zde tyto informace poznamenat.

Model:

Výrobní číslo:

Kdy budete muset servis zaplatit, prestože jde o závadu v záruční době?

• Pokud jste mohli závadu odstranit použitím jednoho z řešení uvedených v kapitole „Odstraňování problémů“.
• Pokud by servisní technik musel volat několikrát, protože před návštěvou nedostal všechny potřebné informace a výsledkem je, např. cesta navíc pro náhradní díly. Výše uvedená příprava před voláním servisu vám tedy může ušetřit peníze za takové cesty.

Technické údaje

CZ

Rozměry zařízení

Šířka 575 mm

Hloubka 505 mm

Výška 55 mm

Rozměry otvoru pro vestavbu

Šířka 560 mm

Hloubka 490 mm

Poloměr rohů 3 mm

Plotynky

Umístění Průměr Výkon
Přední levá 183 mm 1800 W
Zadní levá 148 mm 1200 W
Zadní pravá 183 mm 1800 W
Přední pravá 148 mm 1200 W

Napětí 230 V \~ 50 Hz

Maximální výkon 6,0 kW

Gramáž: Čistá 7,5 kg

Hrubá 10,0 kg

Technické údaje (pokračování)

Informace o produktu

Název dodavatele Samsung Electronics Co., Ltd.
Identifikace modelu	C61R2AASTC61R2AEECC61R2AEEPCTR464EB01C61R1AAMST
Typ varné desky Vestavná
Technologie ohřevu Sálavé varné zóny
Počet varných zón a/nebo ploch 4
Pro kruhové varné zóny nebo oblast: průměr užitné povr-chové oblasti na elektricky ohřívanou varnou zónu (∅)	∅ 18,5 cm, ∅ 15,0 cm,∅ 15,0 cm, ∅ 18,5 cm
Spotřeba energie na varnou zónu nebo plochu přepočtenou na kg (ECelectric cooking)	∅ 18,5 cm (přední) : 202,3 Wh/kg∅ 15,0 cm (přední) : 199,0 Wh/kg∅ 15,0 cm (zadní) : 198,7 Wh/kg∅ 18,5 cm (zadní) : 193,3 Wh/kg
Spotřeba energie varné desky přepočtená na kg (ECelectric hob)	198,3 Wh/kg

* Údaje byly stanoveny v souladu s normou EN 60350-2 a nařízeními komise (EU) č. 66/2014.

Tipy, jak šetřit energii

• Hrnce a pánve vždy nejdříve položte na varné zóny a teprve poté je zapněte.
• Jestliže jsou varné zóny nebo dna hrnců špinavé, spotřeba energie se zvyšuje.
• Použitím tlakového hrnce snížíte dobu vaření.

Dodatek

CZ

Název modelu a sériové číslo

Název modelu i sériové číslo jsou uvedeny na štítku pod základnou sklokeramické desky.

Zapište si tyto informace nebo připojte druhý výrobní štítek (nachází se na horní straně výrobku) na tuto stranu pro budoucí použití.

Název modelu

Sériové číslo

Poznámka

CZ

SAMSUNG

DOTAZY NEBO POZNÁMKY

ZEMĚ	ZAVOLEJTE NÁM	NEBO NÁS NAVŠTIVTE NA WEBU
BOSNIA 055 233 999 www.samsung.com/support
BULGARIA	*3000 Цена в мрежата0800 111 31 , Безплатна телефонна линия	www.samsung.com/bg/support
CROATIA 072 726 786 www.samsung.com/hr/support
CZECH 800 - SAMSUNG (800-726786) www.samsung.com/cz/support
HUNGARY	0680SAMSUNG (0680-726-786)0680PREMIUM (0680-773-648)	www.samsung.com/hu/support
MONTENEGRO 020 405 888 www.samsung.com/support
POLAND	801-172-678* lub [phone]*Dedykowana infolinia do obsługi zapytań dotyczącychtelefonów komórkowych: 801-672-678* lub [phone]** (koszt połączenia według taryfy operatora)	www.samsung.com/pl/support
ROMANIA	*8000 (apel in retea)08008-726-78-64 (08008-SAMSUNG) Apel GRATUIT	www.samsung.com/ro/support
SERBIA	011 321 6899	www.samsung.com/rs/support
SLOVAKIA 0800 - SAMSUNG (0800-726 786) www.samsung.com/sk/support
LITHUANIA 8-800-77777 www.samsung.com/lt/support
LATVIA 8000-7267 www.samsung.com/lv/support
ESTONIA 800-7267 www.samsung.com/ee/support
SLOVENIA	080 697 267 (brezplačna številka)	www.samsung.com/si

DG68-00125D-04

C61RA* Sorozatot

C61R2A* Sorozatot

CTR364*B Sorozatot

CTR464*B Sorozatot

Kerámiaüveg főzőlap

használati útmutató

MAGYAR

Keramická sklenená platňa

Bezpečnostné pokyny 4

Pokyny pre likvidáciu 9

Varné zóny a ovládací panel....14

Časti 15

Hlavné charakteristické vlastnosti zariadenia 16

Bezpečnostná poistka 17

Používanie dotykových ovládacích senzorov 19

Zapnutie zariadenia 20

Nastavenie teploty 20

Vypnutie zariadenia 21

Čistenie a údržba 24

Varná doska....24

Rám varnej dosky....25

Názov modelu a sériové číslo....30

DÔleŽiTé BezpečnoSTné SymBoly A BezpečnoSTné opATReniA

Ak je sietový napájací kábel poškodený, musí ho vymenit výrobca, jeho servisný agent alebo podobne kvalifikovaná osoba, aby sa predišlo nebezpečenstvu. (len model s napájacím káblom)

VAROVANIE: Ak povrch praskne, vypnite spotrebič, aby ste sa vyhli možnosti zásahu elektrickým prúdom.

Bezpečnostné pokyny (pokračovanie)

Bezpečnostné pokyny (pokračovanie)

SK

Bezpečnostné pokyny (pokračovanie)

Bezpečnostné pokyny (pokračovanie)

SK

Pokyny pre likvidáciu

likviDáCiA BAliACeho mATeRiálu

Technické údaje nájdete na konci tohto návodu.

Pred pripájaním vypnite elektrický rozvod.

Uzemňovací kábel je pripojený ku terminálu. Uzemňovací kábel musí byť dlhší ako káble fázy.

Prepojovací kábel sa zaistuje svorkou napájacieho kábla a pevným zatvorením krytu (musí zacvaknút). Pred prvým zapnutím musíte odstránit všetky zvyšky obalového materiálu (fólie, nálepky) z povrchu zariadenia.

Varné zóny a ovládací panel

1 Sklokeramická varná doska

Bezpečnostná poistka

Používanie dotykových ovládacích senzorov

Ak na viac než 10 sekúnd stlačíte viac než jeden senzor, v zobrazení nastavenia teploty sa zobrazí 📄. Zobrazenie vypnete stlačením senzora "Zap./Vyp 🔒".

Detská poistka zabezpečí zariadenie pred neželaným zapínaním a zapínaním varných zón. Senzor poistky je možné použit, ked'je zariadenie zapnuté.

1. Zatlačte a pridržte senzor 📂na cca 3 sekundy. Ako potvrdenie zaznie akustický signál.

1. Zatlačte senzor poistky na cca 3 sekundy. Ako potvrdenie zaznie akustický signál.

Čistenie a údržba (pokračovanie)

• Na ovládacom paneli je vlhká handrička alebo kvapalina.
• Je zapnutá detská poistka.

Ako postupovat, ak svieti 518

Zistite:

- Na ovládacom paneli je vlhká handrička alebo kvapalina. Stlačte senzor "Zap./Vyp."

Záruka a servis (pokračovanie)

Čo znamená, ak varná zóna nie je červená?

Ide o technický problém?

Ak áno, kontaktujte autorizovaný servis.

Vždy sa vopred pripravte na možnú diskusiu. Zjednoduší sa tak proces diagnostikovania problému a rozhodnutie, či je nutná návšteva servisu.

• Popis modelu
  • Výrobné číslo (S/N) (15-ciferné)

Hmotnost: Netto 7,5 kg

Brutto 10,0 kg

Technické údaje (pokračovanie)

Názov modelu a sériové číslo
