| Termék típusa | Beépíthető kerámia üveg főzőlap |
| Márka | Samsung |
| Modell | C61R2AAST |
| Készülék méretei (Sz x Mé x Ma) | 575 mm x 505 mm x 55 mm |
| Munkalap kivágás méretei (Sz x Mé) | 560 mm x 490 mm, sarok sugara 3 mm |
| Nettó tömeg | 7.5 kg |
| Bruttó tömeg | 10.0 kg |
| Tápellátás | 230 V ~ 50 Hz |
| Maximális csatlakozási teljesítmény | 6.0 kW |
| Főzőzónák száma | 4 sugárzó zóna |
| Főzőzónák (bal első) | 183 mm Ø, 1800 W |
| Főzőzónák (bal hátsó) | 148 mm Ø, 1200 W |
| Főzőzónák (jobb hátsó) | 183 mm Ø, 1800 W |
| Főzőzónák (jobb első) | 148 mm Ø, 1200 W |
| Vezérlés típusa | Érintővezérléses érzékelők |
| Biztonsági funkciók | Gyermekzár, biztonsági kikapcsolás, maradványhő jelző |
| Tisztítás | Sima kerámia üvegfelület, könnyen tisztítható nedves ruhával és kerámia tisztítószerrel |
| Tartozékok | Szerelési konzolok, csavarok |
| Energiafogyasztás (főzőlap) | 198,3 Wh/kg (EC elektromos főzőlap) |
Gyakran ismételt kérdések - C61R2AAST SAMSUNG
Felhasználói kérdések a következőről C61R2AAST SAMSUNG
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Tűzhely PDF formátumban ingyenesen! Találja meg kézikönyvét C61R2AAST - SAMSUNG és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. C61R2AAST márka SAMSUNG.
HASZNÁLATI ÚTMUTATÓ C61R2AAST SAMSUNG
képzelje el a lehetőségeket
Köszönjük, hogy Samsung terméket vásárolt.
SAMSUNG
HU
Tartalom
Az útmutató használata .... 3
Biztonsági előírások....4
Hulladékkezelésre vonatkozó előírások....9
A főzőlap felszerelése....10
Biztonsági előírások a szerelő számára. 10
Csatlakozás a villamos hálózathoz.... 11
Beszerelés a munkalapba....12
A főzőlap részei és jellemzői 14
Főzőzónák és kezelőegység. 14
Tartozékok 15
A készülék fontosabb jellemzői. 16
Biztonsági kikapcsolás. 17
Maradék hő kijelzés....17
Az első használat előtt....18
Első megtisztítás....18
Főzőlap használata....18
Alkalmas edények....18
Érintőkapcsolók használata....19
A készülék bekapcsolása. 20
Hőmérséklet beállítása. 20
A készülék kikapcsolása. 21

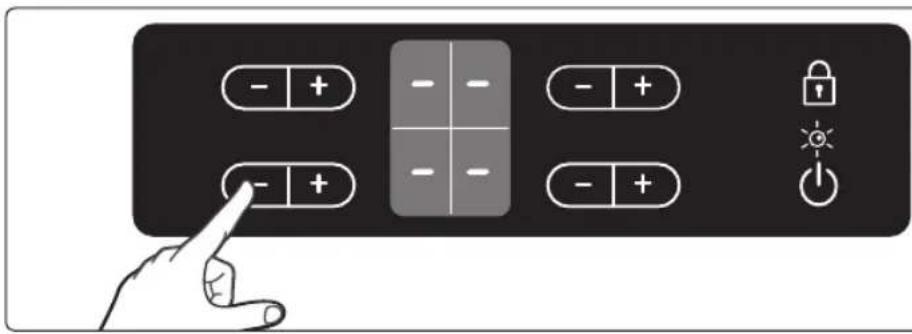

Főzőzóna kikapcsolása....21

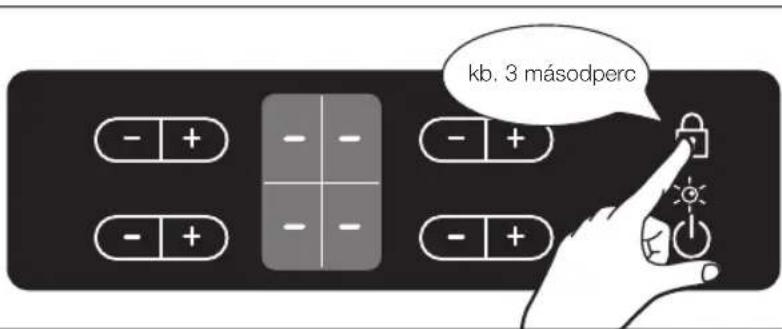

Biztonsági reteszelés használata....22

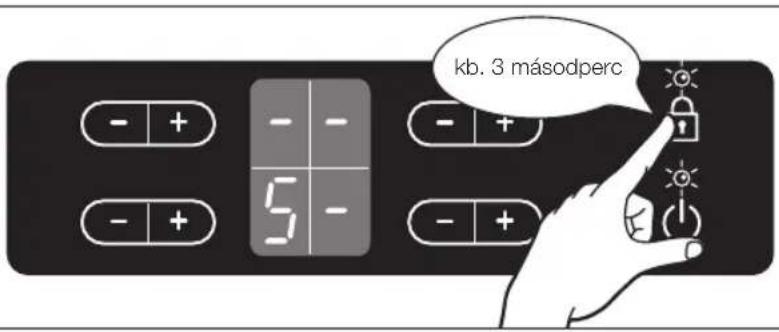

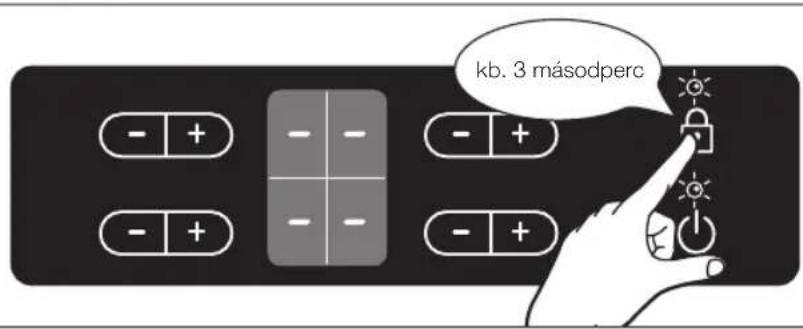

Kezelőegység reteszelése, és a reteszelés feloldása. 23
Javasolt fütési fokozatok különleges ételek főzéséhez. 23
Tisztítás és ápolás 24
Főzőlap 24
Főzőlap szegélye 25
A készülék megsérülésének megelőzése....25
Garancia és szerviz....26
Üzemzavarok elhárítása....26
Szerviz....27
Müszaki adatok 28
Termékinformáció....29
Függelék 30
Modell neve és sorozatszáma 30
Az útmutató használata
A készülék használata előtt olvassa el a használati útmutatót, különös tekintettel a következő fejezetben található biztonsági előírásokra. Tartsa meg az útmutatót későbbi használatra. Ha a készüléket másnak adja át, mellékelje hozzá az útmutatót is.
FonToS BizTonSági SzimBÓlumok és ÓvinTézkedéSek
A következő jelzésekkel találkozhat a használati útmutatóban:
| FIGYELEM | Olyan veszély vagy nem biztonságos üzemeltetés, mely súlyos személyi sérülést vagy halált okozhat. |
| VIGYÁZAT | Veszély vagy nem biztonságos üzemeltetés, mely kisebb személyi sérülést vagy vagyoni kárt okozhat. |
| VIGYÁZAT | A főzőlap használata közben előforduló tűz- és robbanásveszély, áramütés vagy egyéb személyi sérülés elkerülése érdekében kövesse az alábbi biztonsági előírásokat. |
| NE kísérelje meg. | |
| NE szerelje szét. | |
| NE érintse meg. | |
| Pontosan kövesse az utasításokat. | |
| Húzza ki a tápkábelt a fali aljzatból. | |
| Az áramütés elkerülése érdekében ügyeljen arra, hogy a készülék földelve legyen. | |
| Segítségért forduljon a szervizközponthoz. | |
| Megjegyzés | |
| Fontos |
Biztonsági előírások
HU
A készülék biztonsági szempontból valamennyi jelenleg elfogadott műszaki és biztonsági szabványnak megfelel. A készülék gyártójaként ugyanakkor úgy véljük, hogy a mi felelősségünk a biztonsági előírások ismertetése.
FIGYELEM
A készüléket nem üzemeltetheti olyan személy (beleértve a gyerekeket is), aki korlátozott fizikai, érzékszervi vagy mentális képességekkel rendelkezik, vagy aki nem rendelkezik a megfelelő tapasztalattal és jártassággal, kivéve, ha a biztonságáért felelős személy biztosítja számára a felügyeletet és elmagyarázza neki az eszköz használatát.
Ügyeljen rá, hogy gyermekek ne játszhassanak a készülékkel.
Ha a csatlakozókábel sérült, ki kell cserélni a gyártótól vagy szervizképviselettől beszerezhető speciális kábelre vagy szerelékre. (Csak a rögzített kábelezésű modellek esetében)
Ha a készülék tápkábele sérült, azt a veszély megelőzése érdekében a gyártóval, a gyártó szervizképviseletével vagy megfelelően képzett szakemberrel kell kicseréltetni. (Csak a tápvezetékes modell esetében.)
A készüléket úgy kell elhelyezni, hogy az áramellátás az üzembe helyezés után bármikor megszüntethető legyen. A tápellátás megszüntetéséhez a dugasznak hozzáférhetőnek kell lennie, vagy a bekötési előírásoknak megfelelően kapcsolót kell beiktatni a fix vezetékek közé.
VIGYÁZAT: Ha a készülék felülete megrepedt, az áramütés veszélyének elkerülése érdekében kapcsolja ki a készüléket.
Biztonsági előírások (folytatás)
Használat során a készülék felforrósodik. Ezért ne érjen a főzőlap belsejében található fűtőelemekhez.
VIGYÁZAT: A hozzáférhető alkatrészek a használat során felforrósodhatnak. Ezért kisgyermekek nem tartózkodhatnak a készülék közelében.
A termék göztisztítóval nem tisztítható.
☐ Ne használjon durva súrolókat vagy éles fém kaparókat a főzőlap tisztításához, mert ezek megkarcolhatják a felületet, ami az üveg megrepedését eredményezheti.
A készülék nem üzemeltethető külső időzítő vagy különálló távirányító-rendszer segítségével.
VIGYÁZAT: A készülék és annak hozzáférhető részei használat közben felforrósodnak.
Ezért ne érjen a főzőlap belsejében található fűtőelemekhez.
8 év alatti gyerekek felügyelet nélkül ne tartózkodjanak a sütő közelében.
A készüléket 8 év fölötti gyerekek és korlátozott fizikai, érzékszervi vagy mentális képességekkel rendelkező, illetve a megfelelő tapasztalattal és jártassággal nem rendelkező személyek csak felügyelet mellett vagy eligazítás után használhatják. Gyermekek nem játszhatnak a készülékkel. A készülék tisztítását és karbantartását gyerekek csak felügyelettel végezhetik.
VIGYÁZAT: A főzőlapon felügyelet nélkül hagyott forró zsír vagy olaj veszélyes lehet és tüzet okozhat. SOHA ne próbálja meg vízzel eloltani a tüzet! Ehelyett kapcsolja ki a készüléket, és fedje le a lángokat például egy vagy fedővel vagy egy tűzoltó takaróval.
VIGYÁZAT: Tüzveszély: ne tároljon semmit a főzőlapon.
Biztonsági előírások (folytatás)
HU
A hozzáférhető felületek a berendezés működése közben felforrósodhatnak.
A készüléket és annak vezetékeit tartsa távol a 8 évesnél fiatalabb gyermekektől.
VIGYÁZAT
Győződjön meg róla, hogy a készülék elhelyezése megfelelő, és hogy annak földelését képzett szakember végezte.
A készülék javítását csak képzett szakember végezheti. A nem megfelelően képzett személyek által végzett javítás személyi sérülést vagy a készülék komoly meghibásodását eredményezheti. Ha a készülék javításra szorul, forduljon a helyi szervizközponthoz. Ha nem a fenti utasítások szerint jár el, személyi és anyagi kár keletkezhet, a garancia pedig érvénytelenné válhat.
A szintbe szerelt készülékek csak a vonatkozó előírásoknak megfelelő konyhaszekrénybe vagy munkalapra szerelve használhatók. Ez az elektromos berendezésekre vonatkozó alapvető érintésvédelmi előírásoknak való megfelelést is biztosítja.
Ha a készülék meghibásodik, eltörik, illetve repedés vagy hasadás keletkezik rajta, tegye a következőket:
- kapcsolja ki az összes főzési területet;
- áramtalanítsa a főzőlapot; és
- forduljon a helyi szervizközponthoz.
Ha megreped a főzőfelület, az áramütés veszélyének elkerülése érdekében kapcsolja ki a készüléket. Ne használja a főzőlapot, amíg az üveglapot ki nem cserélik.
A főzőlapon ne melegítsen alufóliát, alufóliába csomagolt termékeket vagy alumíniumedénybe csomagolt fagyasztott ételt.
Biztonsági előírások (folytatás)
Az edény alja és a főzőlap közé kerülő folyadék gőznyomást okozhat. Emiatt az edény elemelkedhet a főzőlaptól. Mindig győződjön meg arról, hogy a főzőlap és az edény alja is száraz.
Főzéskor a főzési területek felforrósodnak. A kisgyermekeket tartsa távol a készüléktől.
A csomagolóanyagokat tartsa gyermekektől távol, mivel a csomagolóanyagok veszélyesek lehetnek a gyermekek számára.
A készülék csak otthoni célú főzéshez és olajban sütéshez alkalmazható. Az eszközt nem kereskedelmi vagy ipari célú használathoz tervezték.
Soha se használja helyiségek fütésére a főzőlapot.
Ha a főzőlap közelében található csatlakozókhoz csatlakoztat elektromos készülékeket, legyen óvatos. Ügyeljen rá, hogy a vezetékek ne érjenek a főzőfelülethez.
A túlhevített zsír és olaj könnyen tüzet foghat. Ha zsírban vagy olajban sült ételt, például sült krumplit készít, sose hagyja órizetlenül a túzhelyet.
Használat után kapcsolja ki a főzési területeket.
Ügyeljen rá, hogy a kezelőpanelek mindig tiszták és szárazok legyenek.
☒ Ne tegyen gyúlékony anyagot a főzőlapra, mert az tüzet okozhat.
A készülék használata során legyen óvatos, különben könnyen égési sérüléseket szerezhet.
Az elektromos készülékek vezetékei nem érhetnek hozzá a főzőlap forró felületéhez és a forró edényekhez.
☒ Ne próbáljon ruhát szárítani a főzőlapon.
Biztonsági előírások (folytatás)
HU
VIGYÁZAT: Pacemakert és aktív szívimplantátumot használó személyeknek a felsőtestüket legkevesebb 30 cm-es távolságra kell tartaniuk a működő indukciós főzőfelületektől. Ha bármilyen kétsége merülne fel, forduljon orvosához vagy a készülék gyártójához. (Csak indukciós főzőlap esetén)
Ne próbálja önállóan megjavítani. szétszerelni vagy átalakítani a készüléket.
Tisztítás előtt mindig kapcsolja ki a készüléket.
A főzőlap tisztításakor tartsa be az útmutató tisztítási és karbantartási előírásait.
Hulladékkezelésre vonatkozó előírások
A CSomAgolÓAnyAg elhelyezéSe
A készülék csomagolása teljes mértékben újrahasznosítható anyagokból készült. A kartonból és a hungarocellből készült részek megfelelő jelöléssel vannak ellátva. A csomagolóanyagokat és a használt készülékeket a biztonsági és a környezetvédelmi szabályok figyelembe vételével selejtezze le.
A hASználT kéSzÜlék megFelelő SelejTezéSe
VIGYÁZAT: A használt készülékek leselejtezése előtt tegye azokat működésképtelenné, mert úgy már nem jelentenek potenciális veszélyforrást. Ennek érdekében kérjen meg egy képesített villanyszerelőt, hogy áramtalanítsa a készüléket és távolítsa el a tápvezetéket.
A készüléket tilos a háztartási hulladék közé tenni.
A készülékek begyűjtéséről és a nyilvános gyűjtőhelyekről érdeklődjön a helyi hulladékgyűjtő központnál vagy az önkormányzatnál.
A TeRmék hullAdékBA helyezéSének mÓdSzeRe (Weee – elekTRomoS és elekTRonikuS BeRendezéSek hullAdékAi)
(A szelektív gyűjtő rendszerekkel rendelkező országokban használható)
Ez a jelzés a terméken, tartozékain vagy dokumentációján arra utal, hogy hasznos élettartama végén a terméket és elektronikus tartozékait (pl. töltőegység, fejhallgató, USB kábel) nem szabad a háztartási hulladékkal együtt kidobni. A szabálytalan hulladékba helyezés által okozott környezet- és egészségkárosodás megelőzése érdekében ezeket a tárgyakat különítse el a többi hulladéktól, és felelősségteljesen gondoskodjon az újrahasznosításukról az anyagi erőforrások fenntartható újrafelhasználásának elősegítése érdekében. A háztartási felhasználók a termék forgalmazójától vagy a helyi önkormányzati szervektől kérjenek tanácsot arra vonatkozóan, hová és hogyan vihetik el az elhasznált termékeket a környezetvédelmi szempontból biztonságos újrahasznosítás céljából. Az üzleti felhasználók lépjenek kapcsolatba beszállítójukkal, és vizsgálják meg az adásvételi szerződés feltételeit. Ezt a terméket és tartozékait nem szabad az egyéb közületi hulladékkal együtt kezelni.
A Samsung környezetvédelem iránti elkötelezettségével és termékspecifikus jogszabályi kötelezettségeivel (pl.: REACH) kapcsolatban látogasson el a samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html weboldalra
A főzőlap felszerelése
HU
Fijyelem! Szakemberrel kell felszereltetni és leföldeltetni a készüléket! Kérjük, vegye komolyan a fenti utasítást! A szakszerűtlen felszerelésből származó károkra nem vonatkozik a garancia.
A müszaki adatok e kézikönyv végén találhatók.
Biztonsági előírások a szerelő számára.
- A készüléket egy olyan megszakító szerkezeten keresztül kell a villamos hálózathoz csatlakoztatni, mely legalább 3 mm-es hézaggal megszakítja az összes pólust! Ilyen leválasztó szerkezet lehet egy kisautomata, olvadó biztosítékok (melyek legyenek kivehetőek), földzárlat-kioldók és kontaktorok.
- A tűzvédelem vonatkozásában e készülék megfelel az EN 60335 - 2 - 6 szabványnak. Ezt a készüléktípust fel szabad szerelni úgy, hogy az egyik oldalán egy magas konyhaszekrény vagy fal legyen.
- Fiókok nem lehetnek a főzőlap alatt.
- Az installálásnak garantálnia kell az áramütés elleni védelmet.
- A konyhabútor, melybe a készüléket beszerelik, meg kell hogy feleljen a DIN 68 930 stabilitási követelményeinek.
- A nedvesség elleni védelem érdekében le kell szigetelni az összes vágási felületet egy alkalmas tömítőanyaggal.
- Csempével borított munkafelületeken a főzőlap illeszkedési hézagait teljesen ki kell tölteni fugázóanyaggal.
- Természetes kő, műkő vagy kerámia felső részeknél a pillanatrugókat egy alkalmas műgyantával vagy ragasztóanyaggal kell a helyükre erősíteni.
- Ügyeljen rá, hogy a tömítés hézagmentesen illeszkedjék a munkafelületnél! Nem szabad szilikon pasztát használni; ez megnehezítené a kiszerelést a szervizelésnél.
- A főzőlap legyen alulról kinyomható a kiszereléshez.
A főzőlap felszerelése (folytatás)
Csatlakozás a villamos hálózathoz.
Ellenőrizze a villamos csatlakozás elkészítése előtt, hogy a készülék adattábláján feltüntetett névleges feszültség megegyezik-e a hálózati feszültséggell! Az adattábla a főzőlap alsó készülékházán található.
Áramtalanítsa az áramkört a villamos csatlakozás elkészítése előtt!
A fűtőelem feszültsége 230 VAC. A készülék kifogástalanul működik 220 VAC feszültségű régebbi hálózatról is. A főzőlapot egy olyan megszakító szerkezeten keresztül kell csatlakoztatni a villamos hálózathoz, mely legalább 3 mm-es hézaggal meg tudja szakitani az összes pólust, ilyen szerkezet lehet például az automatikus kismegszakító, földzárlatkioldók vagy olvadó biztosíték.
Hálózati csatlakozókábelként H05SS-F (180 °C) vagy ennél magasabb fokozatú kábelt kell használni.
| A készülék névleges árama (A) Névleges keresztmetszet (mm ^2 ) | |
| 1N~ | >25 és ≤ 32≥ 2.5 |
| 2N~ >10 és ≤ 16 | ≥ 1.5 |
A csatlakozást a rajz szerint kell elkészíteni. A csatlakozóvezetékeket a megfelelő bekötési rajz szerint kell felszerelni.
A földelő vezeték a földkapocshoz van csatlakoztatva. A földelő vezetéknek hosszabbnak kell lennie a villamos áramot szállító vezetékeknél.
A kábelcsatlakozásokat az előírások szerint kell elkészíteni és a csatlakozókapcsok csavarjait jól meg kell húzni!
A csatlakozókábelt a hálózati kábelrögzítővel kell rögzíteni és a fedelet jól le kell zárni. A készülék első üzembe helyezésekor a kerámia felületről el kell távolítani a védőfóliát és az öntapadó címkéket.
őlapnak a villamos hálózathoz való csatlakoztatása után kapcsolja be rövid ideig a legnagyobb fokozatba mindegyik főzőzónát és ellenőrizze, hogy működik-e!
zőlap első feszültség alá helyezésekor világít az összes jelzőfény és aktiválódik a biztonsági reteszelés.
L: Barna
N: Kék
PE: Zöld
Vigyázat! Ügyeljen a fázis és a nulla vezető helyes bekötésére a csatlakozó doboznál és a készüléknél (bekötési vázlatok); különben tönkremehetnek egyes szerkezeti részek!ancia nem vonatkozik a helytelen üzembehelyés által okozott károkra.
A főzőlap felszerelése (folytatás)
HU

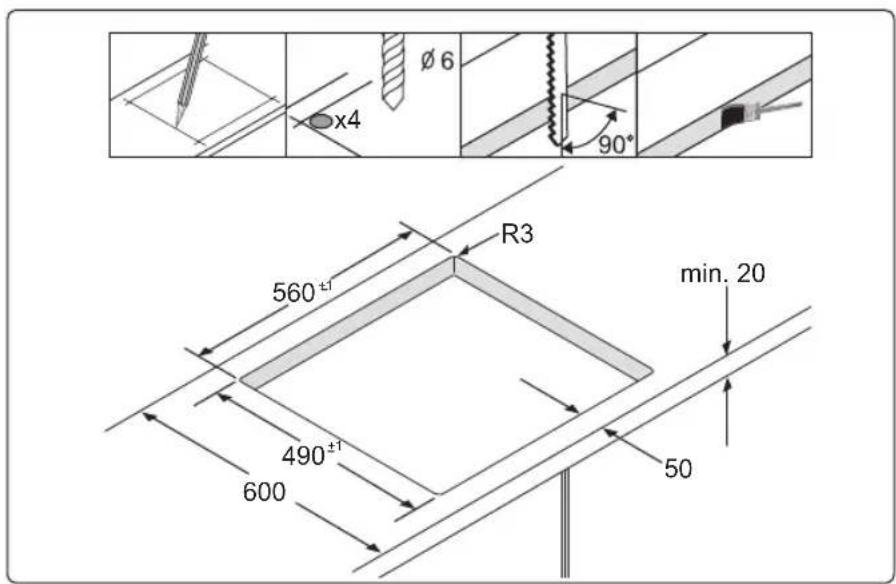

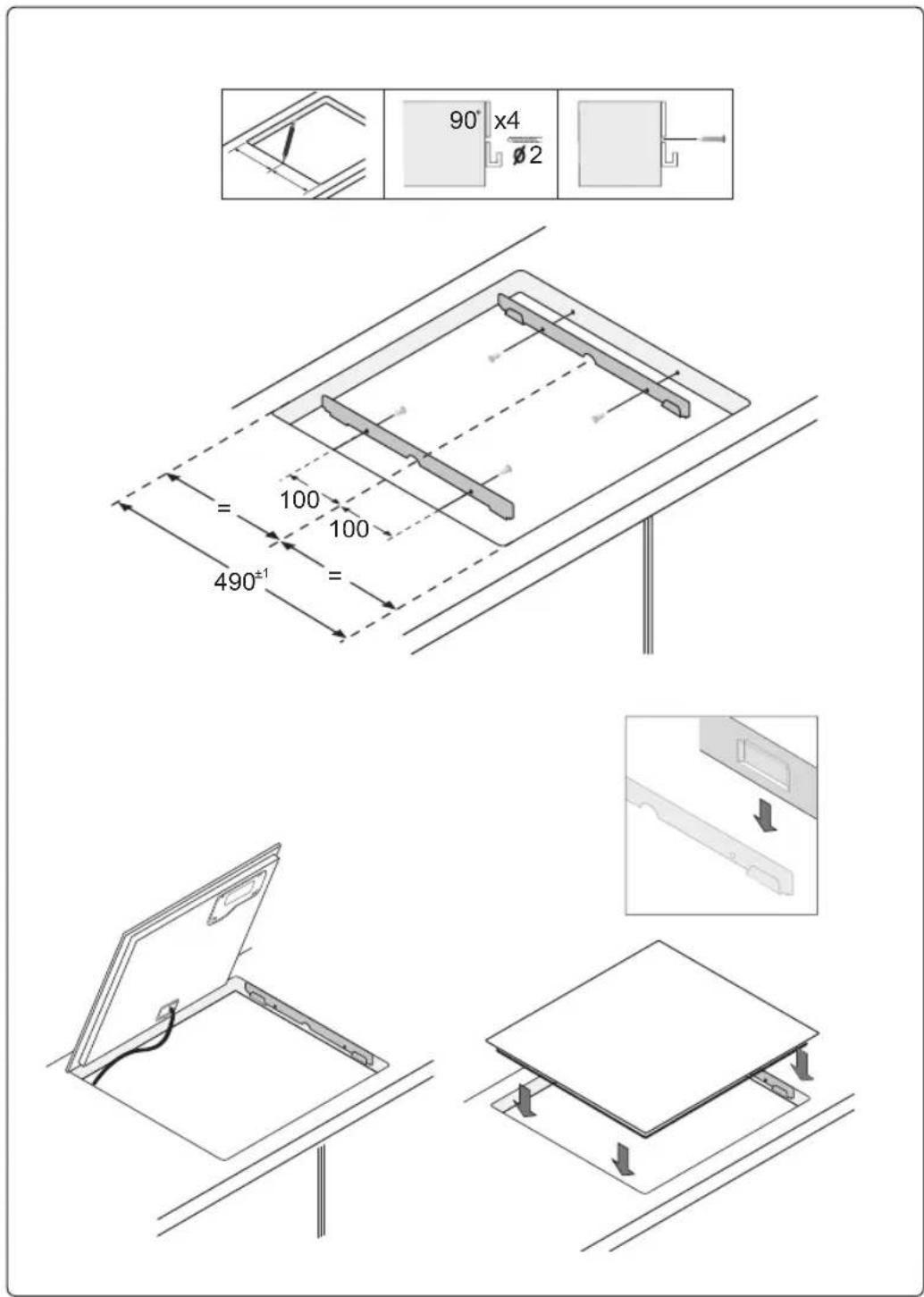

Beszerelés a munkalapba.
ezze fel a készülék adattábláján látható gyártási számot a beszerelés előtt! Erre a számra szükség lesz a szervizeléshez, és az adattábla a beszerelést követően már nem férhető hozzá, mert a készülék alján van elhelyezve.

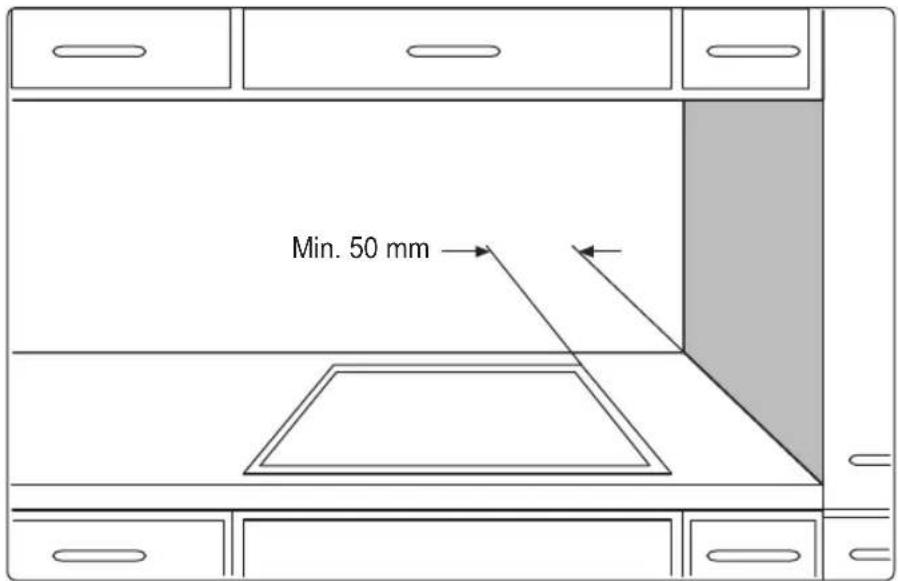

Ügyeljen az előírt szabad távolságokra!
Rögzítse a kengyeleket mindkét oldalon a csavarokkal, mielőtt felszereli a kengyelekre a főzőlapot.
A főzőlap felszerelése (folytatás)
HU
A főzőlap részei és jellemzői
HU

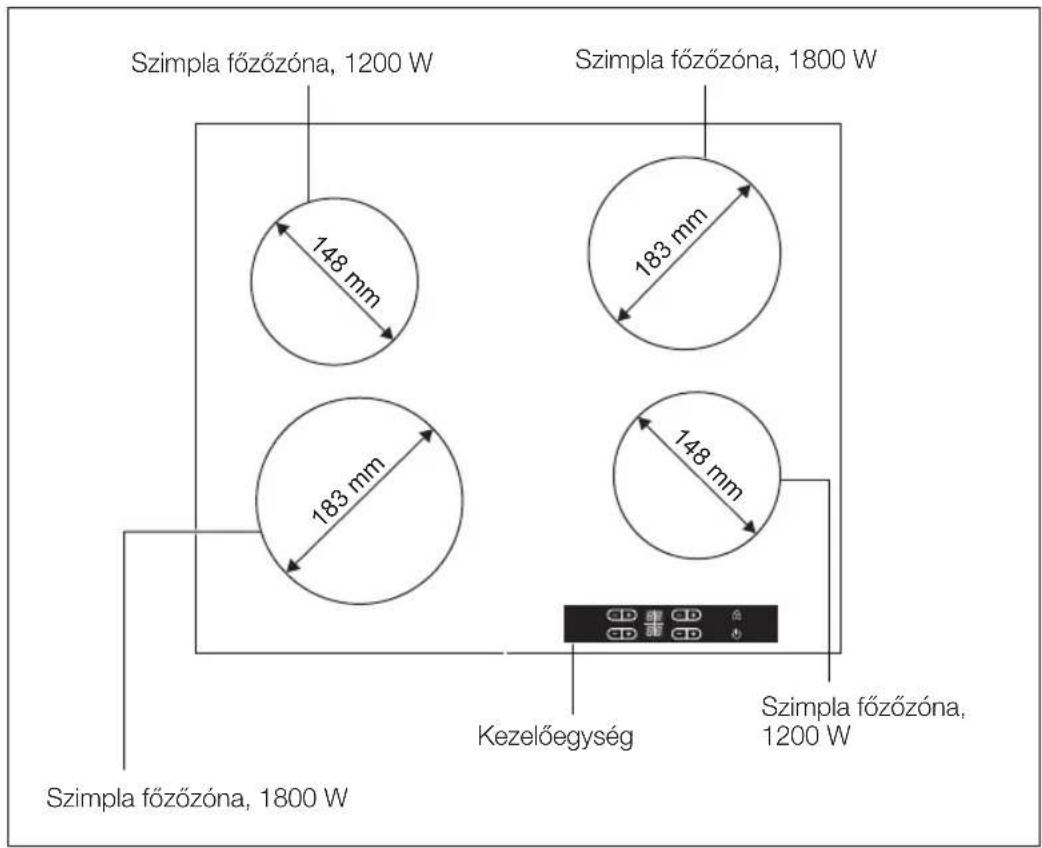

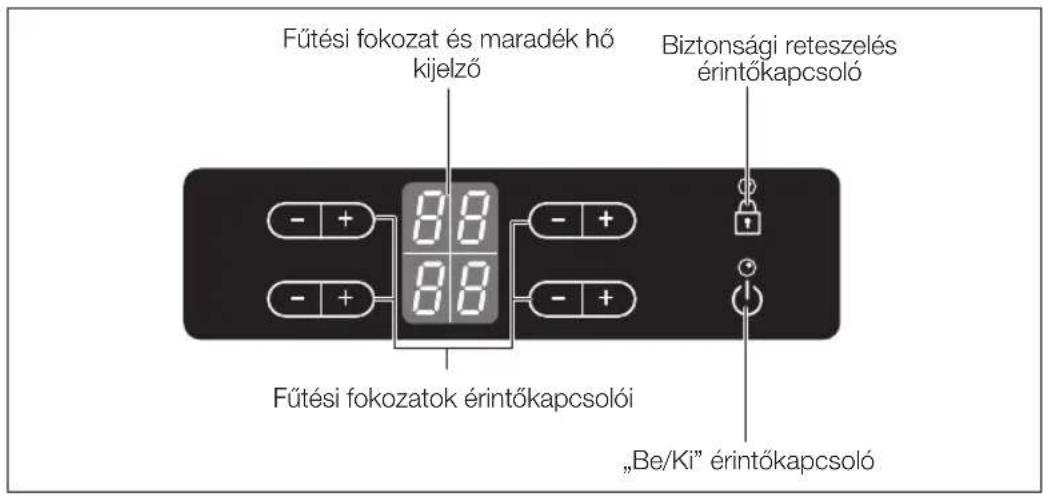

Főzőzónák és kezelőegység.
A főzőlap részei és jellemzői (folytatás)
Tartozékok
A főzőlap részei és jellemzői (folytatás)
HU
A készülék fontosabb jellemzői.
- Kerámia főzőfelület: A készüléknek egy kerámia főzőfelülete és négy gyorsreagálású főzőzónája van. A főzőlap nagyteljesítményű fűtőelemei lényegesen lerövidítik a zónák felhevítéséhez szükséges időt.
- Érintőkapcsolók: A készülék érintésre reagáló kapcsolókkal működtethető.
- Könnyen tisztítható: A kerámia főzőfelület és az érintőkapcsolók előnye, hogy jól hozzáférhetők a tisztításkor. A sima, sík felületet könnyű tisztítani.
- Be/Ki érintőkapcsoló: A „Be/Ki” érintőkapcsoló szolgál a készülék hálózati kapcsolójaként. Ez az érintőkapcsoló a készülék hálózati áramellátása teljesen be- vagy kikapcsolja.
- Kijelzők és jelzőfények: Digitális kijelzők és funkció jelzőfények szolgáltatnak információkat a beállításokról és az aktivált funkciókról valamint a különböző főzőzónákban lévő maradék hőről.
- Biztonsági kikapcsolás: Egy biztonsági kikapcsolás funkció gondoskodik a főzőzónák automatikus kikapcsolásáról, ha egy bizonyos ideig nem változtatták meg a beállításukat.
- Maradék hő kijelző: A kijelzőn megjelenik a maradék hő ikonja, ha a főzőzóna még olyan forró, hogy égési sérülést okozhat.
Digitális kijelzők: A négy kijelző mező a négy főzőzónához tartozik.
Ezek a következő információkat jelzik ki:
-
- a készülék ki van kapcsolva
- 1 - 9 választott fűtési fokozat
- H maradék hő
- a biztonsági reteszelés aktiválva van; és
- 58 hibajelzés, az érintőkapcsolót 10 másodpercnél tovább tartották megérintve.
- hibajelzés, ha rendellenes üzem miatt túlhevült a főzőlap.
A főzőlap részei és jellemzői (folytatás)
Biztonsági kikapcsolás.
Ha az valamelyik főzőzóna be van kapcsolva és a beállításán hosszabb időn keresztül nem változtatnak, akkor bizonyos idő után automatikusan kikapcsol az illető főzőzóna.
A maradék hőt a H („Hot“ = forró) szimbólum jelzi az illető főzőzóna digitális kijelzőjén.
A főzőzónák az alábbi idő eltelte után kapcsolnak ki automatikusan:
| Fűtési fokozat 1 - 2 | 6 óra múlva | |
| Fűtési fokozat 3 - 4 | 5 óra múlva | |
| Fűtési fokozat 5 - 6 | 3 óra múlva | |
| Fűtési fokozat 7 - 9 | 1 óra múlva |
főzőlap rendellenes üzem miatt túlhevül, főzőlap.
jelenik meg a kijelzön, és kikapcsol a
Ha a fenti táblázatban feltüntetett idő előtt kikapcsol egy vagy több főzőzóna, akkor nézze meg az „Üzemzavarok elhárítása” című szakaszt.
Egyéb okok egy főzőzóna automatikus kikapcsolására.
Azonnal kikapcsol az összes főzőzóna, ha az edényből kifut a folyadék és a kezelőegységre folyik. Akkor is működésbe lép az automatikus kikapcsolás, ha Ön egy nedves rongyot tesz a kezelőegységre. Mindkét fentebb említett esetben a készüléket újra be kell kapcsolni a „Be/Ki” érintőkapcsolóval a folyadék, vagy a nedves rongy eltávolítása után.

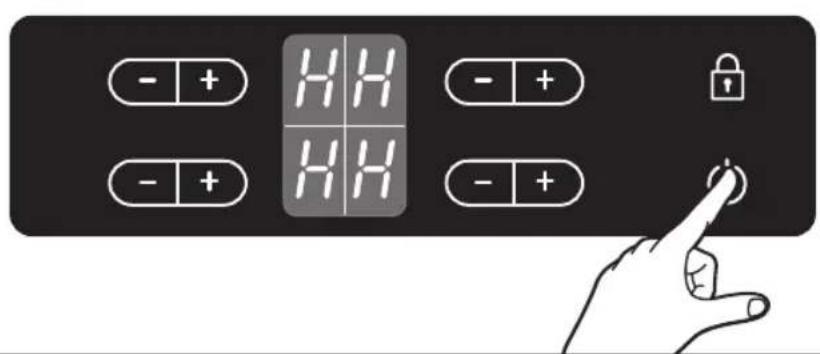

Maradék hő kijelzés.
Ha kikapcsolunk egy főzőzónát, vagy kikapcsoljuk az egész főzőlapot, a maradék hő jelenlétét egy H („Hot" = forró) szimbólum jelzi a megfelelő főzőzóna digitális kijelzőjén. A maradék hő kijelzés csak akkor tűnik el, ha már kihült a főzőzóna.
A maradék hő felhasználható felolvasztásra vagy az étel melegen tartására.
elem! Amíg világít a maradék hő kijelző, égésveszély áll fenn!
m! Az áramellátás megszakadása esetén kialszik a H szimbólum és elvész a maradék hőre vonatkozó információ. Ilyen esetben ezért Ön megégetheti magát! Ezért legyen mindig óvatos, amikor a főzőlap közelében tartózkodik!
Az első használat előtt
HU
Első megtisztítás.
Törölje le a felületet egy nedves ronggyal és kerámia főzőlap tisztítószerrel!
em! Ne használjon maró vagy koptató hatású tisztítószereket!
Megsérülhet a felület.
Főzőlap használata
Alkalmas edények.
A jobb edényekkel jobban lehet főzni.

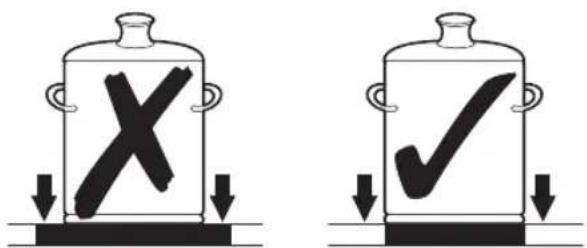

- A jó edények az aljukról ismerhetők fel. Az edény alja legyen minél vastagabb és legyen teljesen sík.
- Új edények vásárlásánál ügyeljen az edény aljának átmérőjére. A gyártók gyakran az edény felső peremének átmérőjét közlik.
- Alumínium- vagy rézaljú edények fémes elszíneződést okozhatnak a kerámia felületen. Ezt az elszíneződést nagyon nehéz vagy lehetetlen eltávolítani.
- Ne használjon öntöttvas edényeket vagy sérült, sorjás aljú edényeket. Ezek megkarcolhatják a főzőfelületet.
- Hideg állapotban az edény alja normál esetben kissé befelé hajlik (konkáv). Az edény aljának sosem szabad kifelé hajolnia (konvex).
- Ha különleges edényt akar használni, például kuktafazekat vagy egy pároló fazekat, kérjük tartsa be a gyártó előírásait!
Energiatakarékossági tanácsok.
akes energiát takaríthat meg Ön az alábbiak figyelembevételével.
Főzőlap használata (folytatás)
- Először helyezze el az edényt vagy fazekat és csak utána kapcsolja be a főzőzónát!
- A piszkos főzőzóna vagy a piszkos aljú edény növeli az energiafogyasztást.

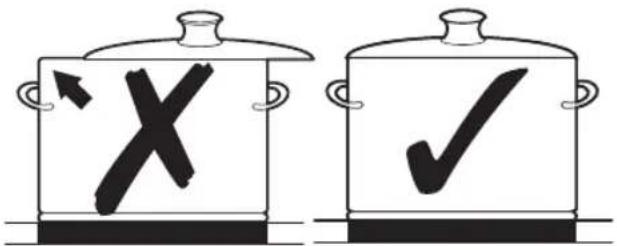

- Ha lehet, tegye rá jól a fedőt az edényre, hogy teljesen lefedje.
- Kapcsolja ki a főzőzónákat a főzés vége előtt, hogy a maradék hő kihasználható legyen az étel melegen tartására vagy felolvasztásra.
- Az edény alja ugyanolyan méretű legyen, mint a főzőzóna.
- Kuktafazékkal a főzési idő akár 50 %-kal csökken!
Érintőkapcsolók használata.
Az érintőkapcsolók működtetéséhez érintse meg az ujjával a kezelőegység megfelelő részét, hogy világítson vagy ne a megfelelő kijelző, vagy bekapcsoljon a kívánt funkció.
Vigyázzon, hogy egyszerre csak egy érintőkapcsolót érintsen meg. Ha az ujjával nagyon ferdén nyúl a kezelőegységhez, bekapcsolhat egy szomszédos érintőkapcsoló is.
Főzőlap használata (folytatás)
HU

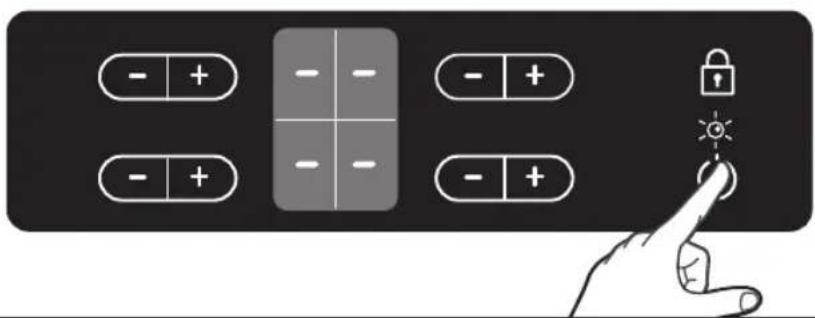

A készülék bekapcsolása.
Érintse meg a „Reteszelés érintőkapcsolót 3 másodpercig. Ezután a készülék bekapcsolható a „Be/Ki ⏻” érintőkapcsolóval. Érintse meg a „Be/Ki ⏻” érintőkapcsolót. A digitális kijelzőkön látható.
szüléknek a „Be/Ki ⏻” érintőkapcsolóval történt bekapcsolása után 10 másod- percen belül választani kell egy fűtési fokozatot. Különben biztonsági okból kikapcsol a készülék.

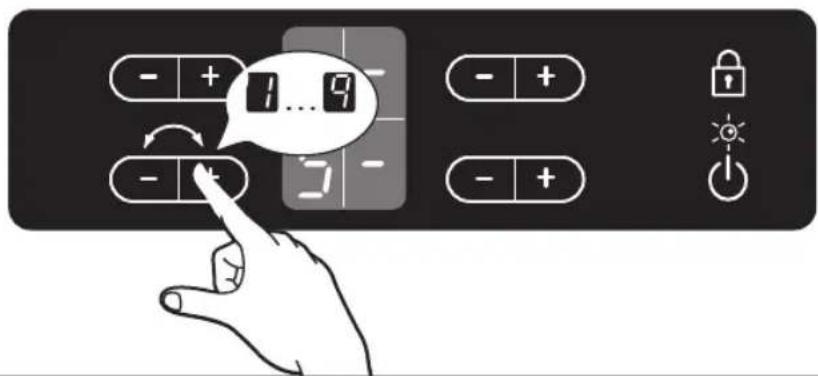

Hőmérséklet beállítása.
A fütési fokozat (☐o ☐beállításához érintse meg a megfelelő főzőzóna, ☐gombját. A ☐első megnyomásakor a fütési fokozat ☐-re áll be. A ☐első megnyomásakor a fütési fokozat ☐-re áll be. A ☐gombbal növelheti és a ☐gombbal csökkentheti a fütési fokozatot.
Főzőlap használata (folytatás)
A készülék kikapcsolása.
A készülék a „Be/Ki” érintőkapcsolóval kapcsolható ki teljesen. Érintse meg a „Be/Ki” érintőkapcsolót!
főzőzóna vagy az egész főzőfelület kikapcsolása után a maradék hőt egy („Hot” = forró) szimbólum jelzi a megfelelő főzőzónák digitális kijelzőjén.
fütési fokozat 9, és Ön ki akarja kapcsolni a főzőzónát, az érintőkapcsolót + még egyszer megérintve a fütési fokozat nullára csökken.
A gyorsabb beállítás érdekében tartsa az ujját a nem jelenik a kívánt érték!
+ vagy érintőkapcsolón, míg meg
Ha 10 másodpercnél tovább tart megnyomva egy érintőkapcsolót, jelenik meg a fűtési fokozat kijelzőjén. A hibajelzés eltüntetéséhez érintse meg a „Be/Ki” érintőkapcsolót.
Főzőzóna kikapcsolása.
Egy főzőzóna kikapcsolásához állítsa vissza a fűtési fokozatot - ra a kezelőegységen a Fűtési fokozatok - vagy érintőkapcsolójának segítségével.
Főzőlap használata (folytatás)
HU
Biztonsági reteszelés használata.
A biztonsági reteszelés egy főzőzóna véletlen bekapcsolása és a főzőfelület véletlen aktiválása el- len véd. A Reteszelés érintőkapcsoló csak bekapcsolt áramellátásnál használható.

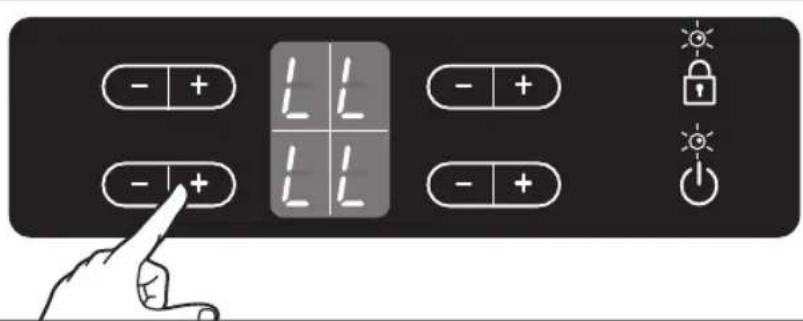

Biztonsági reteszelés bekapcsolása.
- Érintse meg a érintőkapcsolót kb. 3 másodpercig. Nyugtázásként egy hangjelzés hallható.
- Érintse meg a fűtési fokozatok egyik érintőkapcsolóját. („Rock“ = reteszelés) jelenik meg a kijelzőkön, jelezve, hogy aktiválva van a biztonsági reteszelés.
Biztonsági reteszelés kikapcsolása.
- Érintse meg kb. 3 másodpercig az érintőkapcsolót. Nyugtázásként egy hangjelzés hallható.
A berendezés kikapcsolása után néhány perccel biztonsági okokból automatikusan bekapcsol a gyermekzár.
Főzőlap használata (folytatás)
Kezelőegység reteszelése, és a reteszelés feloldása.
A főzési folyamat közben bármikor reteszelhető a kezelőegység – a „Be/Ki” érintőkapcsoló kivételével –, hogy megakadályozható legyen a beállítások véletlen megváltoztatása, például ha Ön letörli a kezelőegységet egy ronggyal.
- Érintse meg kb. 3 másodpercig a Biztonsági reteszelés érintőkapcsolót. Világít a jelzőfény a reteszelés érintőkapcsolóban. Az érintőkapcsolók most reteszelve vannak.
- A reteszelés feloldásához érintse meg újra a Biztonsági reteszelés érintőkapcsolót kb. 3 má- sodpercig. Ekkor kialszik a jelzőfény a reteszelés érintőkapcsolóban.
Javasolt fűtési fokozatok különleges ételek főzéséhez.
Az alábbi táblázatban szereplő számadatok csupán irányértékek. A különböző főzési módokhoz szükséges fűtési fokozatok számos tényezőtől függenek, például az edény fajtájától és a főzendő étel típusától és mennyiségétől.
| Kapcsoló beállítása | Főzési módszer Példák | |
| 9 | MelegítésHirtelensütésZsírban sütés | Nagy tömegű folyadék melegítése, metélt tészta forralása, hús pirítása, (pörkölt barnítása, hús párolása) |
| 8 | Intenzív zsírbansütés | Vesepecsenye-, hátszínszelet, hagymás reszelt burgonya barnára sütve, virsli/kolbász, palacsinta |
| 7 | ||
| 6 Zsírban | sütés | Sertésszelet / borda, máj, hal, zsírban sült húsgombóc, sült tojás |
| 5 | Forralás | Max. 1,5 liter folyadék, burgonya, zöldségek főzése |
| 4 | ||
| 3 Gőzölés | PárolásForralás | Kis mennyiségű zöldség gőzölése és párolása, rizs és tejes ételek forralása |
| 2 | ||
| 1 Megolvasztás | Vaj megolvasztása, zselatin olvasztása, csokoládé olvasztása | |
Megjegyzés
- A fenti táblázatban szereplő fűtési fokozatok csupán irányértékek.
- A fütési fokozatokat szükség esetén módosítani kell az adott edénynek és ételnek megfelelően.
Tisztítás és ápolás
HU
Főzólap
Figyelem! Tisztítószereknek nem szabad érintkezésbe lépniük a forró kerámia felülettel: az összes tisztítószert bő vízzel el kell távolítani a tisztítás után, nehogy maró hatást fejt-hessen ki a forró felületre. Ne használjon agresszív tisztítószereket, például grill- vagy vil-lanysütő sprayket, kaparócsutakokat vagy koptató hatású serpenyötisztítókat!
tsa meg közvetlenül a használat után, még langyos állapotban a kerámia felületet! Ezáltal megelőzhető, hogy a kiömlött étel rásüljön a felületre. A vízkőfoltokat, zsírcsep- peket és fémes elszíneződéseket a kerámiához vagy rozsdamentes acélhoz használha- tó tisztítószerekkel távolítsa ell!
Enyhe szennyeződés.
- Törölje le a kerámia felületet egy nedves ronggyal.
- Törölje szárazra egy tiszta ronggyal. Ne maradjon tisztítószer a felületen.
- Tisztítsa meg hetente egyszer alaposan az egész kerámia felületet egy kerámiához vagy rozsdamentes acélhoz használható tisztítószerrel.
- Törölje le a kerámia főzőfelületet bő vízzel és törölje szárazra egy nem foszló ronggyal.

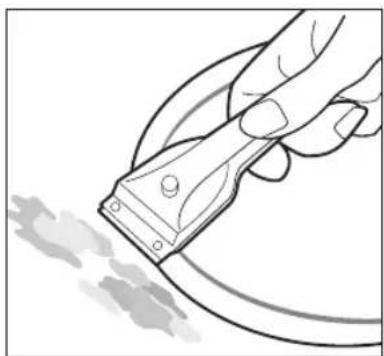

Makacs szennyeződés.
- A rásült és kifreccsent ételmaradványok eltávolításához használjon üvegkaparót.
- Helyezze rá az üvegkaparót megfelelő szögben a kerámia felületre.
- Távolítsa el a szennyeződést a kaparó pengéjével.
Üvegkaparók és kerámiához használható tisztítósze- rek a szakboltokban kaphatók.
Tisztítás és ápolás (folytatás)

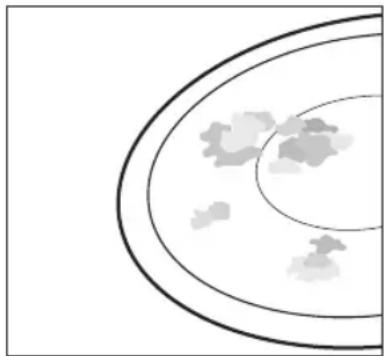

Problémás szennyeződés.
- Ráégett cukrot, megolvadt műanyagot, alumínium fóliát vagy egyéb anyagokat távolítson el egy üvegkaparóval azonnal, még forró állapotban!
Figyelem! Vigyázzon, nehogy megégesse magát, amikor az üvegkaparót használja a forró főzőzónán!
- Tisztítsa meg a főzőlapot normál módon, ha már lehült.
kihült az a főzőzóna, melyen megolvadt valami, melegítse újra fel a főzőzónát a tisztításhoz.
A karcolások vagy sötét foltok, melyeket például egy éles sarkú serpenyő okozott, nem távolíthatók el a kerámia felületról. Mindazonáltal ezek nem befolyásolják a főzőlap működését.
Figyelem! Ne használjon borecetet, citromlevet vagy vízkőoldót a főzőlap szegélyén; el- lenkező esetben homályos foltok jelennek meg.
- Törölje le a főzőlap szegélyét egy nedves ronggyal.
- A megszáradt szennyeződést nedvesítse meg egy nedves ronggyal. Azután törölje le, majd törölje szárazra.
A készülék megsérülésének megelőzése.
- Ne használja a főzőlapot munkafelületként vagy tároláshoz.
- Ne működtesse a főzőzónát, ha nincs rajta edény, vagy ha üres az edény.
- A kerámia egy nagyon szívós és a hőmérsékletnek ellenálló anyag, de nem törhetetlen. Megsérülhet, ha éles vagy kemény tárgy esik rá a főzőlapra.
- Ne használjon öntöttvasból készült vagy sérült aljú, durva vagy sorjás szélű edényeket. Megkarcolhatják a főzőzónát.
- Ne tegyen edényeket a főzőlap szegélyére. Megkarcolódhat és megsérülhet a szegély.
- Vigyázzon, ne freccsenjenek ki savas folyadékok, például borecet, citromlé és vízkőoldó a főzőlap szegélyére, mert homályos foltokat hagynak hátra.
- Ha cukor vagy cukor tartalmú készítmény freccsen ki egy forró főzőzónára és ott megolvad, azonnal el kell távolítani egy konyhai kaparóval, amíg forró! Kihülés után megsérülhet a felület az eltávolításkor!
- Tartson távol a kerámia felülettől minden olyan tárgyat és anyagot, mely megolvadhat, például műanyagot, alumínium fóliát és sütőfóliát. Ha ilyen anyag ráolvad a főzőlapra, távolítsa el azonnal egy kaparóval!
Garancia és szerviz
HU
Üzemzavarok elhárítása.
Üzemzavart okozhat akár egy apró hiba is, melyet Ön könnyen megszüntethet az alábbi útmutatás szerint. Ha nem segítenek az alábbi tanácsok, ne kísérletezzen a készülék javításával!
Vigyázat! A készüléket kizárólag szakembernek szabad javítania! A szakszerűtlen javítás komoly veszélyt jelent a felhasználóra. Ha javítani kell a készüléket, kérjük, forduljon a szervizhez!
Mit tegyek, ha nem működnek a főzőzónák?
Ellenőrizze az alábbiakat:
- Nem égett-e ki az olvadó biztosíték. Ha ismételten kiég a biztosíték, hívjon villanyszerelőt.
- A készülék rendesen be van kapcsolva.
- Világítanak a jelzőfények a kezelőegységben.
- Be van kapcsolva a főzőzóna.
- A főzőzónák a kívánt fűtési fokozatokra vannak beállítva.
Mit tegyek, ha nem kapcsolnak be a főzőzónák?
Ellenőrizze az alábbiakat:
- Nem telt-e el 10 másodpercnél hosszabb idő a Be/Ki gomb működtetése és a kívánt főzőzóna bekapcsolása között (lásd: A készülék bekapcsolása c. szakaszt).
- A kezelőegységen ne legyen folyadék vagy vizes rongy.
Mit tegyek, ha hirtelen eltűnik a kijelzőről a maradék hőt jelző Helzés?
Ennek oka a következő lehet:
- Véletlenül működtették a Be/Ki érintőkapcsolót.
- A kezelőegységre egy nedves rongyot vagy folyadékot tettek.
Mit tegyek, ha a főzőzónák kikapcsolása után nem látható a maradék hő kijelzés a kijelzőn?
Ellenőrizze az alábbit:
- A főzőzónát csak röviden használták és ezért nem melegedett fel eléggé. Ha forró a főzőzóna, forduljon a szervizhez!
Mit tegyek, ha nem kapcsol be vagy ki a főzőzóna?
Ezt az alábbiak okozhatják:
- A kezelőegységen egy nedves rongy vagy folyadék található.
- Be van kapcsolva a biztonsági gyerekzár.
Mit tegyek, ha a 58 hibajelzés világít?
Ellenőrizze a következőt:
- A kezelőegységen ne legyen vizes rongy vagy folyadék. A hibajelzés eltüntetéséhez nyomja meg a „Be/Ki” érintőkapcsolót.
Garancia és szerviz (folytatás)
Mit jelent az, ha nem izzik pirosan az főzőzóna?
- A főzőzóna beállított hőmérsékletét egy érzékelő tartja fenn, mely be- és kikapcsolja a zónát, ezért a főzőfelület nem mindig izzik pirosan. Ha Ön alacsony fűtési fokozatot választ, a fűtés gyakrabban fog be- és kikapcsolni, mint magasabb fokozatnál. A fűtés a legmagasabb fokozatnál is be- és kikapcsol.
Ha Ön kihívja a szervizt, és kiderül, hogy a hibát a készülék nem az útmutatónak megfelelő használata okozta, akkor ki kell fizetnie a kiszállási díjat még akkor is, ha garanciális a készülék.
Szerviz
A szerviz kihívása előtt kéjük, tanulmányozza az „Üzemzavarok elhárítása” c. szakaszt! Ha ez sem segít, járjon el az alábbiak szerint.
Müszaki hiba okozza a jelenséget?
Ha igen, forduljon a szervizhez.
Készüljön fel mindig előre a beszélgetésre. Ezzel megkönnyíti a probléma diagnosztizálását és annak eldöntését, hogy ki kell-e szállnia a szerviznek.
Kérjük, fordítson gondot az alábbi információkra:
• Milyen jellegű a probléma?
- Milyen körülmények között jelentkezik a probléma?
A szerviz felhívásakor kérjük, közölje a készülék modelljét és gyártási számát! Ezek az információk az adattáblán találhatók:
• Modell megnevezése
• S / N kód (15 számjegy)
Ajánlatos előre feljegyezni ezeket az információkat a hivatkozás megkönnyítésére.
Modell:
Gyártási szám:
Mikor fizeti Ön a szervizköltséget még a garanciális időszakban is?
- Ha Ön nem háritotta el a problémát az „Üzemzavarok elhárítása” című szakaszban leírt tanácsok alapján.
- Ha a szerviz technikusnak többször kell kiszállnia, mert nem kapta meg az összes szükséges információt a kiszállás előtt, például, alkatrészért kell elmennie. Ha Ön a szerviz kihívásánál felkészül a fentebb leírtak szerint, megtakaríthatja ezeket a járulékos költségeket.
Müszaki adatok
HU
A készülék méretei
Szélesség: 575 mm
Mélység: 505 mm
Magasság: 55 mm
Munkalap-kivágás méretei
Szélesség: 560 mm
Mélység: 490 mm
Sarok rádiusz: 3 mm
Főzőzónák
| Helyzet Átmérő Teljesítmény | |
| Bal első 183 mm 1800 W | |
| Bal hátsó 148 mm 1200 W | |
| Jobb hátsó 183 mm 1800 W | |
| Jobb első 148 mm 1200 W |
Villamos hálózat : 230 V \~ 50 Hz
Maximális teljesítményfelvétel: 6,0 kW
Tömeg: nettó 7,5 kg
bruttó 10,0 kg
Müszaki adatok (folytatás)
Termékinformáció
| Szállító neve Samsung Electronics co. Ltd. | |
| A modell megjelölése | C61R2AASTC61R2AEECC61R2AEEPCTR464EB01C61R1AAMST |
| A tűzhely típusa Beépíthető | |
| A hő előállításának elve Hősugárzós főzőfelület | |
| A főzőfelületek és/vagy főzőlapok száma 4 | |
| A kör alakú főzőfelületekre és főzőlapokra: a hasznos felület átmérője minden egyes elektromos főzőfelületre (∅) | ∅ 18,5 cm, ∅ 15,0 cm,∅ 15,0 cm, ∅ 18,5 cm |
| Egy kilogrammra vetített energiafogyasztás főzőfelületenként, illetve főzőlaponként (ECelectric cooking) | ∅ 18,5 cm (elülső) : 202,3 Wh/kg∅ 15,0 cm (elülső) : 199,0 Wh/kg∅ 15,0 cm (hátsó) : 198,7 Wh/kg∅ 18,5 cm (hátsó) : 193,3 Wh/kg |
| A tűzhely egy kilogrammra vetített energiafogyasztása (ECelectric hob) | 198,3 Wh/kg |
* Az EN 60350-2 szabvány és a Bizottság 66/2014/EU rendelete alapján meghatározott adatok.
Energiatakarékossági tippek
- Az edényeket már a készülék bekapcsolása előtt helyezze a főzőfelületre.
- Ha a főzőfelület vagy az edény alja piszkos, megnő a készülék fogyasztása.
- Kukta használata esetén a főzési idő csökken.
Függelék
HU
Modell neve és sorozatszáma
A modell neve és sorozatszáma egyaránt a főzőfelület alapja alatt található.
Későbbi használatra írja le ide ezeket az adatokat, vagy csatolja a kiegészítő terméklapot (a termék tetején található) ehhez az oldalhoz.
Modell neve
Sorozatszám
Megjegyzések
HU
SAMSUNG
KÉRDÉSEI VAGY MEGJEGYZÉSEI VANNAK?
| ORSZÁG HÍVJON BENNÜNKET | VAGY LÁTOGASSA MEG HONLAPUNKAT. CÍMÜNK: | |
| BOSNIA 055 233 999 www.samsung.com/support | ||
| BULGARIA | *3000 Цена в мрежата0800 111 31 , Безплатна телефонна линия | www.samsung.com/bg/support |
| CROATIA 072 726 786 www.samsung.com/hr/support | ||
| CZECH 800 - SAMSUNG (800-726786) www.samsung.com/cz/support | ||
| HUNGARY | 0680SAMSUNG (0680-726-786)0680PREMIUM (0680-773-648) | www.samsung.com/hu/support |
| MONTENEGRO 020 405 888 www.samsung.com/support | ||
| POLAND | 801-172-678* lub +48 22 607-93-33*Dedykowana infolinia do obsługi zapytańdotyczących telefonów komórkowych: 801-672-678*lub +48 22 607-93-33** (koszt połączenia według taryfy operatora) | www.samsung.com/pl/support |
| ROMANIA | *8000 (apel in retea)08008-726-78-64 (08008-SAMSUNG) Apel GRATUIT | www.samsung.com/ro/support |
| SERBIA | 011 321 6899 | www.samsung.com/rs/support |
| SLOVAKIA 0800 - SAMSUNG (0800-726 786) www.samsung.com/sk/support | ||
| LITHUANIA 8-800-77777 www.samsung.com/lt/support | ||
| LATVIA 8000-7267 www.samsung.com/lv/support | ||
| ESTONIA 800-7267 | www.samsung.com/ee/support | |
| SLOVENIA | 080 697 267 (brezplačna številka) | www.samsung.com/si |
DG68-00125D-04
C61RA* Séria
C61R2A* Séria
CTR364*B Séria
CTR464*B Séria
