| Terméktípus | Indukciós főzőlap (főzőlap) |
| Márka | Samsung |
| Modell | CTN464KC01 |
| Méretek (Szé x Mé x Ma) | 575 mm x 505 mm x 56 mm |
| Munkalap kivágás méretei | 560 mm x 490 mm |
| Nettó tömeg | 11.3 kg |
| Tápfeszültség | 220-240 V ~ 50/60 Hz |
| Maximális csatlakoztatott terhelés | 7.2 kW |
| Főzőzónák | 4 indukciós zóna (1 x 1400 W, 1 x 2200 W, 2 x 1800 W áthidalható) |
| Teljesítményfokozat | Minden zónán elérhető (áthidalásnál akár 4600 W) |
| Kezelés típusa | Érintővezérlés érzékelőkkel |
| Biztonsági funkciók | Biztonsági lekapcsolás, maradékhő jelző, gyerekzár, túlmelegedés elleni védelem |
| Időzítő | Visszaszámláló időzítő és biztonsági lekapcsoló időzítő |
| Kiegészítő funkciók | Automatikus felmelegítés, melegen tartás, áthidalás vezérlés, teljesítménygazdálkodás |
| Tisztítás | Kerámia üveg felület; nedves ruhával és kerámia főzőlap tisztítószerrel tisztítható |
| Telepítés | Beépített munkalapba; megfelelő szellőzést igényel |
Gyakran ismételt kérdések - CTN464KC01 SAMSUNG
Felhasználói kérdések a következőről CTN464KC01 SAMSUNG
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Tűzhely PDF formátumban ingyenesen! Találja meg kézikönyvét CTN464KC01 - SAMSUNG és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. CTN464KC01 márka SAMSUNG.
HASZNÁLATI ÚTMUTATÓ CTN464KC01 SAMSUNG
Az útmutató 100 %-ban újrahasznosított papírból készült.
képzelje el a lehetőségeket
MAGYAR
Köszönjük, hogy Samsung terméket vásárolt.
A teljesebb szolgáltatás érdekében kérjük,
regisztrálja termékét a következő webhelyen:
www.samsung.com/register
SAMSUNG
az útmutató használata
A készülék használata előtt olvassa el a használati útmutatót, különös tekintettel a következő fejezetben található biztonsági előírásokra. Tartsa meg az útmutatót későbbi használatra. Ha a készüléket másnak adja át, mellékelje hozzá az útmutatót is.
FONTOS BIZTONSÁGI SZIMBÓLUMOK ÉS ÓVINTÉZKEDÉSEK
A következő jelzésekkel találkozhat a használati útmutatóban:
| FIGYELEM | Olyan veszély vagy nem biztonságos üzemeltetés, melysúlyos személyi sérülést vagy halált okozhat. |
| VIGYÁZAT | Veszély vagy nem biztonságos üzemeltetés, melykisebb személyi sérülést vagy vagyonikárt okozhat. |
| VIGYÁZAT | A főzőlap használata közben előforduló tűz- és robbanásveszély, áramütés vagy egyéb személyi sérülés elkerülése érdekében kövesse az alábbi biztonsági előírásokat. |
| NE kísérelje meg. | |
| NE szerelje szét. | |
| NE érintse meg. | |
| Pontosan kövesse az utasításokat. | |
| Húzza ki a tápkábelt a fali aljzatból. | |
| Az áramütés elkerülése érdekében ügyeljen arra, hogy a készülék földelve legyen. | |
| Segítségért forduljon a szervizközponthoz. | |
| Megjegyzés | |
| Fontos |
2_ az útmutató használata
biztonsági előírások
A készülék biztonsági szempontból valamennyi jelenleg elfogadott műszaki és biztonsági szabványnak megfelel. A készülék gyártójaként ugyanakkor úgy véljük, hogy a mi felelősségünk a biztonsági előírások ismertetése.
FIGYELEM
A készüléket nem üzemeltetheti olyan személy (beleértve a gyerekeket is), aki korlátozott fizikai, érzékszervi vagy mentális képességekkel rendelkezik, vagy aki nem rendelkezik a megfelelő tapasztalattal és jártassággal, kivéve, ha a biztonságáért felelős személy biztosítja számára a felügyeletet és elmagyarázza neki az eszköz használatát.
Ügyeljen rá, hogy gyermekek ne játszhassanak a készülékkel.
Ha a készülék tápkábele sérült, azt a veszély megelőzése érdekében a gyártóval, a gyártó szervizképviseletével vagy megfelelően képzett szakemberrel kell kicseréltetni.
A készüléket úgy kell elhelyezni, hogy az áramellátás az üzembe helyezés után bármikor megszüntethető legyen. A tápellátás megszüntetéséhez a dugasznak hozzáférhetőnek kell lennie, vagy a bekötési előírásoknak megfelelően kapcsolót kell beiktatni a fix vezetékek közé.
VIGYÁZAT: Ha a készülék felülete megrepedt, az áramütés veszélyének elkerülése érdekében kapcsolja ki a készüléket.
Használat során a készülék felforrósodik. Ezért ne érjen a főzőlap belsejében található fűtőelemekhez.
VIGYÁZAT: A hozzáférhető alkatrészek a használat során felforrósodhatnak. Ezért kisgyermekek nem tartózkodhatnak a készülék közelében.
A termék göztisztítóval nem tisztítható.
Ne helyezzen fémtárgyakat – például kést, villát, kanalat, merőkanalat – a főzőlap felületére, mert felforrósodhatnak.
Használat után ne érje be az edényérzékelő kijelzésével, hanem kapcsolja ki a főzőlapot is a kapcsolójával.
Ne használjon durva súrolókat vagy éles fém kaparókat a főzőlap tisztításához, mert ezek megkarcolhatják a felületet, ami az üveg megrepedését eredményezheti.
A készülék nem üzemeltethető külső időzítő vagy különálló távirányító-rendszer segítségével.
VIGYÁZAT: A készülék és annak hozzáférhető részei használat közben felforrósodnak.
Ezért ne érjen a főzőlap belsejében található fűtőelemekhez.
8 év alatti gyerekek felügyelet nélkül ne tartózkodjanak a sütő közelében.
A készüléket 8 év fölötti gyerekek és korlátozott fizikai, érzékszervi vagy mentális képességekkel rendelkező, illetve a megfelelő tapasztalattal és jártassággal nem rendelkező személyek csak felügyelet mellett vagy eligazítás után használhatják. Gyermekek nem játszhatnak a készülékkel. A készülék tisztítását és karbantartását gyerekek csak felügyelettel végezhetik.
VIGYÁZAT: A főzőlapon felügyelet nélkül hagyott forró zsír vagy olaj veszélyes lehet és tüzet okozhat.
SOHA ne próbálja meg vízzel eloltani a tüzet! Ehelyett kapcsolja ki a készüléket, és fedje le a lángokat például egy vagy fedővel vagy egy túzoltó takaróval.
VIGYÁZAT: Tüzveszély: ne tároljon semmit a főzőlapon.
A hozzáférhető felületek a berendezés működése közben felforrósodhatnak.
A készüléket és annak vezetékeit tartsa távol a 8 évesnél fiatalabb gyermekektől.
4\_ biztonsági előírások
VIGYÁZAT
Győződjön meg róla, hogy a készülék elhelyezése megfelelő, és hogy annak földelését képzett szakember végezte.
A készülék javítását csak képzett szakember végezheti. A nem megfelelően képzett személyek által végzett javítás személyi sérülést vagy a készülék komoly meghibásodását eredményezheti. Ha a készülék javításra szorul, forduljon a helyi szervizközponthoz. Ha nem a fenti utasítások szerint jár el, személyi és anyagi kár keletkezhet, a garancia pedig érvénytelenné válhat.
A szintbe szerelt készülékek csak a vonatkozó előírásoknak megfelelő konyhaszekrénybe vagy munkalapra szerelve használhatók. Ez az elektromos berendezésekre vonatkozó alapvető érintésvédelmi előírásoknak való megfelelést is biztosítja.
Ha a készülék meghibásodik, eltörik, illetve repedés vagy hasadás keletkezik rajta, tegye a következőket:
- kapcsolja ki az összes főzési területet;
- áramtalanítsa a főzőlapot; és
- forduljon a helyi szervizközponthoz.
Ha megreped a főzőfelület, az áramütés veszélyének elkerülése érdekében kapcsolja ki a készüléket. Ne használja a főzőlapot, amíg az üveglapot ki nem cserélik.
A főzőlapon ne melegítsen alufóliát, alufóliába csomagolt termékeket vagy alumíniumedénybe csomagolt fagyasztott ételt.
Az edény alja és a főzőlap közé kerülő folyadék gőznyomást okozhat. Emiatt az edény elemelkedhet a főzőlaptól. Mindig győződjön meg arról, hogy a főzőlap és az edény alja is száraz.
Főzéskor a főzési területek felforrósodnak. A kisgyermekeket tartsa távol a készüléktől.
A csomagolóanyagokat tartsa gyermekektől távol, mivel a csomagolóanyagok veszélyesek lehetnek a gyermekek számára.
A készülék csak otthoni célú főzéshez és olajban sütéshez alkalmazható. Az eszközt nem kereskedelmi vagy ipari célú használathoz tervezték.
Soha se használja helyiségek fűtésére a főzőlapot.
Ha a főzőlap közelében található csatlakozókhoz csatlakoztat elektromos készülékeket, legyen óvatos. Ügyeljen rá, hogy a vezetékek ne érjenek a főzőfelülethez.
A túlhevített zsír és olaj könnyen tüzet foghat. Ha zsírban vagy olajban sült ételt, például sült krumplit készít, sose hagyja órizetlenül a túzhelyet.
Használat után kapcsolja ki a főzési területeket.
Ügyeljen rá, hogy a kezelőpanelek mindig tiszták és szárazok legyenek.
☒ Ne tegyen gyúlékony anyagot a főzőlapra, mert az tüzet okozhat.
A készülék használata során legyen óvatos, különben könnyen égési sérüléseket szerezhet.
Az elektromos készülékek vezetékei nem érhetnek hozzá a főzőlap forró felületéhez és a forró edényekhez.
Ne próbáljon ruhát szárítani a főzőlapon.
VIGYÁZAT: Pacemakert és aktív szívimplantátumot használó személyeknek a felsőtestüket legkevesebb 30 cm-es távolságra kell tartaniuk a működő indukciós főzőfelületektől. Ha bármilyen kétsége merülne fel, forduljon orvosához vagy a készülék gyártójához. (Csak indukciós főzőlap esetén)
Ne próbálja önállóan megjavítani. szétszerelni vagy átalakítani a készüléket.
Tisztítás előtt mindig kapcsolja ki a készüléket.
A főzőlap tisztításakor tartsa be az útmutató tisztítási és karbantartási előírásait.
hulladékkezelésre vonatkozó előírások
a CSOMaGOLÓaNYaG ELhELYEZÉSE
A készülék csomagolása teljes mértékben újrahasznosítható anyagokból készült. A kartonból és a hungarocellből készült részek megfelelő jelöléssel vannak ellátva. A csomagolóanyagokat és a használt készülékeket a biztonsági és a környezetvédelmi szabályok figyelembe vételével selejtezze le.
a haSZNÁLT KÉSZÜLÉK MEGFELELŐ SELEJTEZÉSE
VIGYÁZAT: A használt készülékek leselejtezése előtt tegye azokat működésképtelenné, mert úgy már nem jelentenek potenciális veszélyforrást. Ennek érdekében kérjen meg egy képesített villanyszerelőt, hogy áramtalanítsa a készüléket és távolítsa el a tápvezetéket.
A készüléket tilos a háztartási hulladék közé tenni.
A készülékek begyűjtéséről és a nyilvános gyűjtőhelyekről érdeklődjön a helyi hulladékgyűjtő központnál vagy az önkormányzatnál.
a TErMÉK hULLaDÉKBa hELYEZÉSÉNEK MÓDSZErE (WEEE - ELEKTrOMOS ÉS ELEKTrONIKUS BErENDEZESEK hULLaDÉKal)
(A szelektív gyűjtő rendszerekkel rendelkező országokban használható)
Ez a jelzés a terméken, tartozékain vagy dokumentációján arra utal, hogy hasznos élettartama végén a terméket és elektronikus tartozékait (pl. töltőegység, fejhallgató, USB kábel) nem szabad a háztartási hulladékkal együtt kidobni. A szabálytalan hulladékba helyezés által okozott környezet- és egészségkárosodás megelőzése érdekében ezeket a tárgyakat különítse el a többi hulladéktól, és felelősségteljesen gondoskodjon az újrahasznosításukról az anyagi erőforrások fenntartható újrafelhasználásának elősegítése érdekében.
A háztartási felhasználók a termék forgalmazójától vagy a helyi önkormányzati szervektől kérjenek tanácsot arra vonatkozóan, hová és hogyan vihetik el az elhasznált termékeket a környezetvédelmi szempontból biztonságos újrahasznosítás céljából.
Az üzleti felhasználók lépjenek kapcsolatba beszállítójukkal, és vizsgálják meg az adásvételi szerződés feltételeit. Ezt a terméket és tartozékait nem szabad az egyéb közületi hulladékkal együtt kezelni.
hulladékkezelésre vonatkozó előírások
tartalom
A FÖZÖLAP FELSZERELÉSE
9
ALKATRÉSZEK ÉS FUNKCIÓIK
13
A HASZNÁLAT MEGKEZDÉSE ELŐTT
17
A FÓZÓLAP HASZNÁLATA
17
TISZTÍTÁS ÉS KARBANTARTÁS
26
GARANCIA ÉS SZERVIZELÉS
28
MÜSZAKI ADATOK
30
8_ tartalom
9 A felszerelésre vonatkozó biztonsági előírások
10 Csatlakoztatás az elektromos hálózathoz
11 Munkalapra szerelés
13 Főzési területek
13 Kezelőpanel
14 Alkatrészek
14 Indukciós főzés
15 A készülék legfontosabb jellemzői
16 Biztonsági kikapcsolás
16 Fennmaradó hő ikon
17 A hömérséklet érzékelése
17 Első tisztítás
17 Az indukciós főzési területekhez használható edények
18 Megfelelőségi teszt
18 Edényméretek
18 Működés közben hallható hangok
19 A megfelelő edény
19 Az érintőgombok használata
20 A készülék bekapcsolása
20 A főzési terület kiválasztása és a hőmérsékleti fokozat beállítása
20 A készülék kikapcsolása
21 A főzési terület kikapcsolása
21 A gyermekzár használata
22 Időzítés
23 Teljesítménynövelő gomb
23 Az áthidaló főzőlap beállítása
24 Automatikus felmelegítés
25 Teljesítményszabályzás
25 Javasolt beállítások az egyes ételek főzéséhez
26 Főzölap
27 A főzőlap kerete (opcionális)
27 A készülék meghibásodásának
megelőzése
28 GYIK és hibaelhárítás
29 Karbantartás
30 Műszaki adatok
30 Főzési felületek
a főzőlap felszerelése
Győződjön meg róla, hogy a készülék elhelyezése megfelelő, és hogy a földelését képzett szakember végezte. Kérjük, tartsa be ezt az utasítást. A garancia a nem megfelelő felszerelésből adódó károkra nem terjed ki. A műszaki adatok a jelen kézikönyv végén találhatók.
a FELSZErELÉSrE VONaTKOZÓ BIZTONSÁGI ELŐírÁSOK
- A készülék beszerelése során olyan eszközt kell alkalmazni, ami lehetővé teszi, hogy a készülék valamennyi pólusával lecsatlakozzon az elektromos hálózatról, és a pólusok egymástól való távolsága min. 3 mm legyen. Erre a célra megfelelő szigetelőeszközöket, például vezetékvédő megszakítóeszközöket, biztosítékokat (a csavaros biztosítékokat el kell távolítani a foglalatból), földzárlatkioldókat és védőkapcsolókat kell alkalmazni.
- Tüzvédelmi szempontból a készülék megfelel az EN 60335-2-6 szabványnak. Ez a fajta készülék magas szekrényre szerelhető fel, vagy oly módon, hogy csak az egyik oldala érintkezzen a fallal.
- A főzőlap alá nem szabad fiókokat szerelni.
- A beszerelés során az érintésvédelemre is ügyelni kell.
- Annak a konyhai egységnek, ahová a készüléket beszerelik, meg kell felelniük a DIN 68930 szabvány előírásainak.
- A nedvesség elleni védelem érdekében a vágásfelületeket megfelelő szigetelőanyaggal kell szigetelni.
- A csempével borított munkalapon a főzőlap melletti illesztéseket teljesen fel kell tölteni fugával.
- A természetes vagy mesterséges köből ill. kerámiából készült burkolatok esetében a pillanatnyitásra szolgáló rugókat megfelelő műgyantával vagy kevert ragasztóval kell beragasztani.
- Ellenőrizze, hogy a munkalap és a főzőlap közti szigetelés megfelelő-e, és nincsenek-e benne hézagok. Nem szabad azonban további szilikonszigetelést felvinni, mert ez megnehezíti a készülék eltávolítását javíttatás esetén.
- Az eltávolításhoz alulról felfelé kell megnyomni a főzőlapot.
• A főzőlap alá egy lemezt kell beszerelni. - A fedél és a készülék előlapjának a fedél által takart része közötti szellőzőnyilást tilos letakarni.
CSaTLaKOZTaTÁS aZ ELEKTrOMOS hÁLÓZaThOZ
A készülék hálózatra kötése előtt ellenőrizze, hogy a készülék névleges feszültsége (a készüléken lévő táblán látható) megegyezik-e a hálózati feszültséggel. Ez a tábla a főzőlap alsó felén található.
Mielőtt csatlakoztatná a vezetékeket a hálózathoz, áramtalanítsa a hálózatot.
A felső fűtőelem feszültsége 230 V\~. A készülék 220 V\~ vagy 240 V\~ feszültségű hálózaton is kifogástalanul működik.
A készülék beszerelése során olyan eszközt kell alkalmazni, ami lehetővé teszi, hogy a készülék valamennyi pólusával lecsatlakozzon az elektromos hálózatról, és a pólusok egymástól való távolsága min. 3 mm legyen. Erre a célra megfelelő szigetelőeszközöket, például a vezetékvédő megszakítóeszközöket, földzárlatkioldókat és biztosítékokat kell alkalmazni.
A kábelcsatlakozásoknak meg kell felelniük a vonatkozó előírásoknak, és a terminálok csavarjait erősen meg kell húzni.
Miután a főzőlapot csatlakoztatta a fali aljzathoz, ellenőrizze, hogy minden főzési terület használatra készen áll-e. Ehhez helyezzen egy-egy megfelelő edényt a főzési területekre, majd kapcsolja őket egymás után maximális fokozatra.
Amikor először helyezi áram alá a főzőlapot, az összes kijelző világít, és bekapcsol a gyermekzár.
Ügyeljen az épületbekötés és a készülék (lásd a kapcsolási rajzokat) fázis- és nullvezetékének elhelyezkedésére és a készülék ennek megfelelő beszerelésére; ellenkező esetben a készülék egyes alkatrészei megsérülhetnek. A garancia nem terjed ki a nem megfelelő beszerelésből származó károkra.
Ha a csatlakozókábel sérült, ki kell cserélni a gyártótól vagy szervizképviselettől beszerezhető speciális kábelre vagy szerelékre.
- 1N \~ • 2N \~
- 2×1N\~
VIGYÁZAT
A tápellátás megfelelő csatlakoztatása érdekében tartsa be a csatlakozók mellett elhelyezett bekötési rajzok utasításait.
10_ a főzőlap felszerelése
MUNKaLapra SZErELÉS
Felszerelés előtt jegyezze fel a készülék típusszámát (a készüléken lévő táblán található).
Erre a számra szervizeléskor van szükség, és a készülék beszerelése után már nem olvasható le, mert a készülék alján található.
Fordítson különös figyelmet a minimális hely- és távolságigényre.
Mielótt a tartóhevederekre szerelné a főzőlapot, a mellékelt csavarokkal erősítse meg a tartóhevedereket.
a főzőlap felszerelése _11
12_ a főzőlap felszerelése
alkatrészek és funkcióik
FÓZÉSI TErÜLETEK
- 1400 W-os indukciós főzőfelület 2000 W teljesítménynöveléssel
- 2200 W-os indukciós főzőfelület 3200 W teljesítménynöveléssel
- Hátsó áthidaló indukciós főzőlap 1800 W teljesítménynövelő funkcióval 2600 W
- Első áthidaló indukciós főzőlap 1800 W teljesítménynövelő funkcióval 2600 W
- Teljes áthidaló indukciós főzőlap 3600 W teljesítménynövelő funkcióval 4600 W
- Kezelőpanel

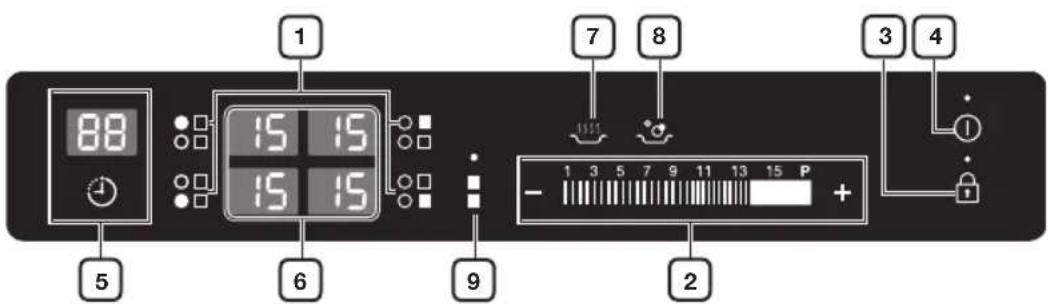

KEZELÓpaNEL
- Főzési terület választógombok
- Höbeállító gombok
- Lezárás gomb
- Be-/kikapcsoló gomb
- Idózítő gomb
- A hőbeállítások és a maradék hő jelzései
- Melegen tartás
- Automatikus felmelegítés
- A teljes áthidaló főzőlap kiválasztógombja
alkatrészek és funkcióik _13
ALKATRÉSZEK
Indukciós főzőlap Tartóhevederek Csavarok
INDUKCIÓS FÓZÉS
- Az indukciós főzés alapelve: Ha edényt helyez a főzési területre és bekapcsolja azt, az indukciós főzőlap elektromos áramkörei „indukált áramot” fejlesztenek az edény alatt, így annak azonnal nő a hőmérséklete.
- Gyorsabb főzés és sütés: Mivel nem az üveg, hanem közvetlenül az edény melegszik és ezáltal nem vész el hő, az egyéb rendszerekhez képest magasabb a hatékonyság. Az elnyelt energia legnagyobb része hővé alakul.
14_alkatrészek és funkcióik
A KÉSZÜLÉK LEGFONTOSABB JELLEMZŐI
- Kerámiaüveg főzőfelület: A készüléken egy kerámiaüveg főzőfelület és négy gyorsreagálású főzési terület található.
- Érintőgombok: A készülék vezérlése az érintőgombokkal történik.
- Könnyen tisztítható: A kerámiaüveg főzőlap és az érintógombok legnagyobb előnye a tisztíthatóság. A sima, lapos felületet könnyű tisztán tartani.
- Be/Ki kapcsoló: Az Be/Ki kapcsoló a készülék főkapcsolója. A kapcsoló megnyomásával kapcsolhatja ki és be a készülék áramellátását.
- A beállítások és funkciók jelzőfényei: A digitális kijelzők és ikonok a készülék beállításait és aktivált funkcióit, valamint az egyes főzési területeken fennmaradó hőt mutatják.
- Biztonsági kikapcsolás: A biztonsági kikapcsoló funkció gondoskodik róla, hogy ha a főzési területek hőmérsékleti fokozatát egy ideje már nem módosították, azok automatikusan kikapcsoljanak.
- Fennmaradó hő ikon: A fennmaradó hő ikon akkor jelenik meg a kijelzón, ha a főzési terület olyan forró, hogy égési sérülést okozhat.
- Teljesítménynövelés P : A funkció használatával az edény tartalma a maximális fokozattól gyorsabban melegíthető meg 15(A kijelzőn ‘ ’ Fzés látható.)
- Automatikus edényérzékelés : Az egyes főzési területeket automatikus edényérzékelő rendszerrel látták el. A rendszer úgy van beállítva, hogy a főzési terület méretétől csak minimálisan kisebb átmérőjű edényeket ismerjen fel. Az edényt mindig a főzési terület közepére kell helyezni. Megfelelő edényeket használjon.
-
Digitális kijelzők: A négy főzési területhez négy kijelző tartozik.
Ezeken a következő jelzések jelenhetnek meg: -
- készülék be van kapcsolva,
- -1 15 P - a választott hőmérsékleti fokozatok megjelenítése,
- -Hennmaradó hő jelenléte,
- -L gyermekzár aktív; illetve
- 58 hibaüzenet: az érintógombot 8 másodpercnél hosszabb ideig tartották lenyomva.
- aüzenet: a főzőlap a nem megfelelő üzemeltetés miatt túlmelegedett. (Például: üres edényt próbáltak melegíteni rajta)
-
- hibaüzenet: az edény nem megfelelő vagy túl kicsi, illetve nem lett edény helyezve a főzési területre.
- Melegen tartás 📋: Az étel melegen tartására szolgáló funkció. (A kijelzőn „” jelzés látható.)
- Automatikus felmelegítés : A funkcióval beállíthatja a legmagasabb melegítési teljesítményt egy adott időre. (A kijelzőn megjelenik az „jelzés.) A főzés befejezése után a főzőlap automatikusan alacsonyabb teljesítményfokozatra kapcsol.
Használat közben soha ne hagyja felügyelet nélkül a főzőlapot. Ez tüzet okozhat.
- A teljes áthidaló főzőlap kiválasztógombja B : Ezzel a funkcióval a tűzhely teljes jobb oldala főzőlapként működik.
BIZTONSÁGI KIKAPCSOLÁS
Ha a főzési területek valamelyikét elfelejtik lekapcsolni, vagy a hőmérsékleti fokozatot hosszabb ideig nem állítják át, a főzési terület automatikusan kikapcsol.
A fennmaradó hót a megfelelő főzési területhez tartozó digitális kijelzón megjelenő (a. m. hot = meleg) jelzés mutatja.
A főzési területek a következő időszakokat követően automatikusan kikapcsolnak.
| Hőmérsékleti fokozat Kikapcsolás | |
| 1-3 6 óra után | |
| 4-6 5 óra után | |
| 7-9 4 óra után | |
| 10-15 1,5 óra után | |
Ha a főzőlap rendellenes üzemeltetés miatt túlmelegszik, a ☐ on jelenik meg a kijelzón. Ezután a főzőlap kikapcsol.
Ha az edény nem megfelelő vagy túl kicsi, illetve nem lett edény helyezve a főzési területre, a Felzés látható. 1 perc elteltével a megfelelő főzési terület kikapcsol.
Ha egy vagy több főzőlap a megadott idő eltelte előtt kapcsol le, lapozza fel a Hibaelhárítás c. részt.
A főzőlap kikapcsolásának egyéb okai
Ha valamelyik edényből a benne lévő folyadék kifut és a kezelőpanelre kerül, valamennyi főzési terület automatikusan kikapcsol.
Az automatikus kikapcsoló funkció olyankor is aktiválódik, ha nedves rongy kerül a kezelőpanelre. Ezekben az esetekben a folyadék vagy a nedves rongy eltávolítása után az Be/Ki kapcsoló ⑥segítségével kapcsolhatja vissza a készüléket.
FENNMARADÓ HŐ IKON
Az egyes főzési területek vagy a főzőlap kikapcsolása után a fennmaradó hő jelenlétét a megfelelő főzési területekhez tartozó digitális kijelzőn megjelenő Ha. m. hot = meleg) jelzés mutatja. A főzési terület kikapcsolása után a fennmaradó hő ikon csak akkor tűnik el, ha a főzési terület lehült.
A fennmaradó hőt ételek kiolvasztására vagy melegen tartására használhatja fel.
Ha a fennmaradó hő ikon világít, égési sérülés veszélye áll fenn.
Ha a készülék áramellátása megszakad, a Helzés kialszik, és a készülék nem mutatja a fennmaradó hő jelenlétét. Így olyankor is megégetheti magát, ha a jelzés nem világít. Ezért legyen mindig óvatos, ha a főzőlap környékén tartózkodik.
A HÖMÉRSÉKLET ÉRZÉKELÉSE
Ha valamelyik főzési terület hőmérséklete valamilyen okból túllépi a biztonságos szintet, a főzési terület automatikusan alacsonyabb fogyasztási fokozatra kapcsol.
Ha már nem használja a főzőlapot, a hűtőventilátor tovább működik addig, amíg a főzőlap elektronikája le nem hül. Az elektronika hómérsékletétől függően a hűtőventilátor be- és kikapcsol.
a használat megkezdése előtt
ELSŐ TISZTÍTÁS
A kerámiaüveg felületet törölje át nedves ronggyal és kerámialapos túzhely tisztítására szolgáló folyadékkal.
Ne használjon súrolószert vagy túl érdes szivacsot. Ezzel felsértheti a felületet.
a főzőlap használata
AZ INDUKCIÓS FÖZÉSI TERÜLETEKHEZ HASZNÁLHATÓ EDÉNYEK
Az indukciós főzőlap csak akkor kapcsolható be, ha mágneses aljú edényt helyeztek valamelyik főzési területre. A következő edénytípusokat használhatja:
Edény anyaga
| Edény anyaga Megfelelő | |
| Acél, zománcozott acél lgen | |
| Öntöttvas lgen | |
| Rozsdamentes acél Ha a gyártó is feltünteti | |
| Alumínium, réz, sárgaréz Nem | |
| Üveg, kerámia, porcelán Nem | |
A gyártó feltünteti, ha az edény használható indukciós főzőlappal.
Bizonyos edények indukciós főzési felületen használva zajt bocsátanak ki. Ez a hang nem a készülék hibáját jelzi és a működést semmilyen módon nem befolyásolja.
a használat megkezdése előtt
MEGFELELŐSÉGI TESZT
Egy edény akkor alkalmas indukciós főzőlapon történő használatra, ha az edény alján mágnes található, illetve ha a gyártó feltüntette azt a címkén.
Az indukciós főzési területek egy bizonyos mértékig automatikusan alkalmazkodnak az edény aljának méretéhez. Ugyanakkor fontos, hogy az edény aljának mágneses területe elérje az adott főzési területnek megfelelő minimális átmérőt.
| A főzési terület átmérője Az edény aljának minimális átmérője | |
| 210 mm 140 mm | |
| 160 mm 100 mm | |
| Első vagy hátsó áthidaló főzőlap 120 mm | |
| A teljes áthidaló főzőlap 180 mm, ovális, kacsatál | |
MÜKÖDÉS KÖZBEN HALLHATÓ HANGOK
Ha a következőt hallja.
• Pattogás: az edény különböző anyagokból készült.
- Fütyülés: kettőnél több főzőlapot használ, és az edények különböző anyagokból készültek.
• Zúgás: magas teljesítményfokozatokat használ.
• Kattogás: elektromos kapcsolás.
- Sistergés, sercegés: üzemel a ventilátor.
Ezek a hangok nem rendellenesek, nem utalnak meghibásodásra.
18_ a főzőlap használata
A MEGFELELÓ EDÉNY
Minél jobb minőségű edényeket használ, annál finomabb lesz a bennük főzött étel.
- A jó minőségű edényeket az aljukról ismerheti föl. Minél vastagabb és laposabb az edény alja, annál jobb az edény minősége.
- Új edények vásárlásakor az edény aljának átmérőjét is ellenőrizze. Sokszor a gyártók csak az edény felső szélének átmérőjét adják meg.
- Ne használjon olyan edényt, amelynek sérült az alja, és durva szélű karcolások vagy sorják vannak rajta. Ha egy ilyen edényt végighúz a készülék felületén, olyan karcolásokat okozhat, melyeket később nem lehet eltávolítani.
- Olyan edényeket vásároljon, melyeknek az alja hideg állapotban befelé hajlik (homorú). Soha ne használjon kifelé hajló (domború) aljú edényt.
- Ha különleges edényfajtát – például kuktát, párolóedényt vagy wokot – szeretne használni a készüléken, kövesse a gyártó utasításait.
Energiatakarékossági tippek
Az alábbi utasítások betartásával jelentős energiát takaríthat meg.
- Az edényeket már a készülék bekapcsolása előtt helyezze a főzési területre.
- Ha a főzési terület vagy az edény alja piszkos, megnő a készülék fogyasztása.
- Amikor csak lehetséges, teljesen fedje le a fazekakat és a serpenyőket.
- A főzési területeket a főzési idő lejárta előtt kapcsolja ki, így a fennmaradó hőt más ételek melegítésére vagy kiolvasztására használhatja.
Helyes!
Az érintőgombok használatához érintse meg a megfelelő panelt az ujja hegyével, és addig tartsa lenyomva, amíg a megfelelő jelzőfények ki nem gyulladnak vagy el nem alszanak, illetve amíg a kívánt funkció be nem kapcsol.
A készülék használatakor ügyeljen rá, hogy egyszerre csak egy kezelőpanelt érintsen meg. Ha ujja túlzottan rálapul a panelre, véletlenül a szomszédos érzékelőket is aktiválhatja.
a KÉSZÜLÉK BEKapCSOLÁSa
-
Tartsa az ujját a Lezárás gombon kb. 3 másodpercig.
-
A készülék az Be/Ki gombbal kapcsolható be. Érintse meg az Be/Ki gombot 1 másodpercig. A digitális kijelzőkön a -elzés fog látszani.
Miután az Be/Ki gombbal bekapcsolta a készüléket, kb. 10 másodpercen belül meg kell adnia a hőmérsékleti fokozatot. Ha ezt nem teszi meg, a készülék biztonsági okokból kikapcsol.
a FÖZÉSI TErÜLET KIVÁLaSZTÁSa ÉS a hÖMÉrSEKLETI FOKOZaT BEÁLLiTÁSa
- A főzési terület kiválasztásához nyomja meg a kívánt főzési területhez tartozó gombot.
- A főzés teljesítményszintjének megadásához és módosításához érintse meg a Hőmérsékleti fokozat beállítása gombokat.
Ha valamelyik gombot 8 másodpercnél tovább tartja lenyomva, a kijelzón az 5jés jelenik meg. A visszaállításhoz érintse meg a Be/Ki ① gombot.
a KÉSZÜLÉK KIKapCSOLÁSa
A készülék teljes kikapcsolásához nyomja meg az Be/Ki gombot. Érintse meg az Be/Ki gombot.
A főzési terület vagy a teljes főzőfelület kikapcsolása után fennmaradó hót a megfelelő főzési területekhez tartozó digitális kijelzőkön megjelenő betű (a. m. hot = forró) jelzi.
20_ a főzőlap használata
A FÓZÉSI TERÜLET KIKAPCSOLÁSA
A főzési felület kikapcsolásához állítsa vissza a beállítást a kezelőpanel vezérlógombjával.
A gyorsabb kikapcsoláshoz érintse meg kétszer a megfelelő főzési területhez tartozó gombot.
A GYERMEKZÁR HASZNÁLATA
A gyermekzár védelmet nyújt a főzőterület és a főzőfelület véletlen bekapcsolása ellen.
Sütés közben a kezelőpanel is – az Be/Ki kapcsoló ① kivételével – zárolható, így megelőzheti a beállítások véletlen megváltoztatását, pl. a panel letörlésekor.
A gyermekzár be- és kikapcsolása
- Tartsa lenyomva kb. 3 másodpercig a Lezárás 📊 gombot. A bekapcsolást hang jelzi.
- Érintse meg valamelyik gombot. A kijelzón az L betű megjelenése mutatja, hogy a gyermekzár be van kapcsolva.
- A gyerekzár kikapcsolásához tartsa lenyomva ismét a Lezárás gombot 3 másodpercig. A műveletet hangjelzés igazolja vissza.
A berendezés kikapcsolása után néhány perccel biztonsági okokból automatikusan bekapcsol a gyermekzár.
a főzőlap használata _21
IDŐZÍTÉS
Az időzítés kétféleképpen használható:
Az időzítés használata biztonsági kikapcsolásként:
Ha be lett állítva egy időtartam egy főzőzónához, akkor kikapcsol a főzőzóna ezen időtartam letelte után. Ez a funkció egyidejűleg több főzőzónához is használható.
Az időzítés használata visszaszámláláshoz:
Nem használható a visszaszámlálásos időzítés, ha már be lett kapcsolva egy főzőzóna.
Biztonsági kikapcsolás beállítása
Bekapcsolva kell lennie annak a főzőzónának, melyhez Ön használni akarja a biztonsági kikapcsolást.
- Válassza ki az Időzítés érintőkapcsolója segítségével azt a főzőzónát, amelyhez be akarja állítani a biztonsági kikapcsolási időt. Az első aktív főzőzóna választása után az Időzítés érintőkapcsolójának megérintésére lassan villog a megfelelő jelzőfény. Például, a bal első jelzőfény a bal első
főzőzónának felel meg. Az időzítés kijelzőn -enik meg.
A soron következő aktív főzőzóna az ldőzítés érintőkapcsolójának újabb megérintésével választható ki.
- Állítsa be az Időzítés-beállítás (+)
vagy érintőkapcsolóival a kívánt időtartamot, például 15 percet, mely után a főzőzóna automatikusan ki fog kapcsolni. A biztonsági kikapcsolás most aktiválva van.
Bármelyik főzőzónánál a hátralévő idő kijelzéséhez nyomja meg az Időzítés érintőkapcsolóját.
A megfelelő jelzőfény lassan villog.
A beállítások az Időzítés-beállítás (+) vagy (-) érintőkapcsolóival reszetelhetők. A beállított időtartam letelte után automatikusan kikapcsol a főzőzóna, megszólal egy hangjelzés, és jelez az időzítés kijelző.
A beállítás meggyorsításához érintse meg az ldőzítés-beállítás vagy érintőkapcsolóját, míg meg nem jelenik a kívánt érték.
Ha először az Időzítés-beállítás érintőkapcsolóját érinti meg, az időtartam 99 perccel kezdődik el; ha először az Időzítés-beállítás érintőkapcsolóját érinti meg, az időtartam 1 perccel kezdődik.
22\_ a főzőlap használata
Visszaszámlálásos időzítés
A visszaszámlálásos időzítés használatához a készüléknek bekapcsolva, de a főzőzónáknak kikapcsolva kell lenniük.
- Érintse meg az Időzítés érintőkapcsolóját.
-- jelenik meg az időzítés kijelzón.
- Állítsa be a kívánt időtartamot az Időzítés-beállítás vagy érintőkapcsolójával. Ekkor aktiválódik a visszaszámlálásos időzítés funkció, és az időzítés kijelzőn megjelenik a hátralévő idő. A hátralévő idő módosításához érintse meg az Időzítés érintőkapcsolóját és változtassa meg a beállítást az Időzítés-beállítás vagy érintőkapcsolójával.
TELJESÍTMÉNYNÖVELŐ GOMB
A teljesítménynövelés funkcióval Fokozható az egyes főzési területek teljesítménye. (Például nagy mennyiségű víz felforralásához)
A teljesítménynövelés funkció főzési területenként maximum 10 percig használható.
Az adott idő leteltével a főzési területek teljesítménye automatikusan visszaáll a
15-es teljesítményfokozatra.
Bizonyos esetekben a teljesítménynövelés funkció automatikusan kikapcsolhat a főzőlap belső elektromos alkatrészei védelme érdekében.
AZ ÁTHIDALÓ FÖZÖLAP BEÁLLÍTÁSA
Az áthidaló funkció segítségével nagy edények használata esetén a teljes jobb oldal főzőlappá alakítható
(például ovális tálak, kacsatálak esetén).
- Érintse meg az Áthidaló főzőlap gombot.
- Érintse meg a hőmérséklet-szabályozó gombokat. (vagy). Egyszerre változik a jobb oldali (első, hátsó) főzőlapok hőmérsékletbeállítás-kijelzése.
a főzőlap használata _23
AUTOMATIKUS FELMELEGÍTÉS
- Érintse meg a megfelelő főzőlap gombját.
- Érintse meg az Automatikus felmelegítés gombot.
- Állítsa be a víz felforrása után használni kívánt teljesítményfokozatot.
A főzőlap automatikusan a legmagasabb teljesítményre kapcsol, majd átvált az Ön által korábban kiválasztott folyamatos teljesítményszintre.
Az automatikus felmelegítési idő attól függ, melyik folyamatos teljesítményszint került kiválasztásra (lásd a táblázatot).
| Folyamatos teljesítményszint | Automatikus felmelegítési idő (kb.) [perc : msp] | Folyamatos teljesítményszint | Automatikus felmelegítési idő (kb.) [perc : msp] |
| 1 0 : 15 9 | 0 : 50 | ||
| 2 0 : 15 10 | 0 : 50 | ||
| 3 0 : 30 11 | 0 : 50 | ||
| 4 0 : 30 12 | 0 : 50 | ||
| 5 0 : 30 13 | 0 : 50 | ||
| 6 4 : 00 14 | 2 : 50 | ||
| 7 4 : 00 15 | 2 : 50 | ||
| 8 0 : 50 P | - |
Használat közben soha ne hagyja felügyelet nélkül a főzőlapot. Ellenkező esetben tűz keletkezhet.
Mivel a magasabb folyamatos teljesítményszintek általában az ételek pirítására alkalmasak, a serpenyő előzetes felmelegítéséhez viszonylag rövidebb felmelegítési idő is elég.
Az automatikus felmelegítés funkció nem alkalmas nagy mennyiségű vízben fött ételek esetében. (például tészták)
Helyezzen egy fedót a serpenyőre.
24_ a főzőlap használata
TELJESÍTMÉNYSZABÁLYZÁS
Az egyes főzési területek teljesítménye maximálva van. Ha a teljesítménynövelés funkció bekapcsolásával a készülék túllépi ezt az értéket, a teljesítményszabályzás automatikusan csökkenti az adott oldalon található másik főzési terület hőmérsékleti fokozatát.
- A bal oldalon: Az 1. és 2. főzési terület tartozik össze
- A jobb oldalon: A 3. és 4. főzési terület tartozik össze
A főzési terület kijelzése a beállított hőmérsékleti fokozatról a maximálisan lehetséges hőmérsékleti fokozatra vált.
- Például:
| A (3.) főzési terület utolsó beállítása | Az ehhez tartozó főzési terület (4.) hőmérsékleti fokozata | |
| eredeti hőmérsékleti fokozat | automatikusan módosított hőmérsékleti fokozat | |
| Teljesítménynövelés 15. fokozat 13. fokozat | ||
Ha a teljes áthidaló főzőlap funkciót használja, az Energiakezelő funkció automatikusan lecsökkenti a tűzhely bal oldalának (1. és 2. sz.) hőfok-beállítását.
A bal oldali főzőlapok használata esetén (1. és 2. sz.), a teljes áthidaló főzőlap legnagyobb megengedett hőfokbeállítása „15
Ha a teljes áthidaló főzőlapra szeretné alkalmazni a teljesítménynövelő funkciót kapcsolja ki az egyik bal oldali főzőlapot.
JAVASOLT BEÁLLÍTÁSOK AZ EGYES ÉTELEK FÓZÉSÉHEZ
Az alábbi táblázatban szereplő értékek csak tájékoztató jellegűek. Az egyes főzési eljárásokhoz szükséges hőmérsékleti fokozat számos tényezőtól függ, például a használt edény minőségétől, valamint a készített étel típusától és mennyiségétől.
| Fokozat Elkészítési módszer Lehetséges felhasználás | ||
| 14-15 | MelegítésHirtelen sütésOlajban sütés | Nagy mennyiségű folyadék melegítése, tészta főzése,hús pirítása (pörkölt készítése, hús párolása) |
| 10-13 | Alapos főzésOlajban sütés | Hússzeletek, hátszín, rösti, kolbász, palacsinta, gofri |
| 8-9 Olajban sütés | Rántott szelet, rántott borda, máj, hal, fasírozott,omlett | |
| 6-7 Főzés Max. 1,5 liter folyadék, burgonya, zöldség főzése | ||
| 3-5 | GőzölésPárolásFőzés | Kis mennyiségű zöldség párolása, rizs és tejes ételekfőzése |
| 1-2 Olvasztás Vaj, zselatin, csokoládé olvasztása | ||
A fenti táblázatban szereplő hőmérsékleti fokozatok csak tájékoztató jellegűek.
A hőmérsékleti beállítások megadásakor figyelembe kell venni az edény és az elkészítendő étel sajátosságait is.
a főzőlap használata _25
tisztítás és karbantartás
FÓZÓLAP
A forró kerámiaüvegre nem kerülhet tisztítószer. A tisztítást követően a tisztítószert megfelelő mennyiségű tiszta vízzel le kell mosni, mert a készülék felforrósodása után kimarhatják a felületet. Ne használjon maró hatású tisztítószereket és durva tisztítóeszközöket, például grillsütő- vagy sütótisztító sprayt, dörzsiszivacsot vagy serpenyótisztító fémszivacsot.
A kerámiaüveg felületet minden egyes használat után, még langyosan törölje le. Így megakadályozhatja, hogy a kiömlött étel ráégjen a felületre. A vízkő, a víz- és zsírfoltok és a fémedények okozta elszíneződést kereskedelmi forgalomban kapható kerámiaüveg-tisztítóval vagy rozsdamentes acélfelületekhez készült tisztítószerrel távolíthatja el.
Könnyű szennyeződés eltávolítása
- Törölje át a kerámiaüveg felületet egy nedves ronggyal.
- Egy tiszta ronggyal törölje szárazra. Ügyeljen rá, hogy ne maradjon tisztítószer a felületen.
- Hetente egyszer törölje át az egész kerámiaüveg főzőfelületet kereskedelmi forgalomban kapható kerámiaüveg-tisztítóval vagy rozsdamentes acélfelületekhez készült tisztítószerrel.
- Bő vízzel tisztítsa meg a kerámiaüveg felületet, majd szöszmentes, tiszta ronggyal törölje szárazra.
Makacs szennyeződés eltávolítása
- A felületre égett ételmaradékot és a makacs foltokat üvegkaparóval távolíthatja el.
- Az üvegkaparót helyezze kissé ferdén a kerámiaüveg felületre.
- A kaparó pengéjével kaparja le a szennyeződést.
Az üvegkaparót és a kerámiaüveg tisztítására szolgáló tisztítószert a megfelelő szaküzletekben vásárolhatja meg.
Különösen makacs szennyeződés
- A ráégett cukrot, olvadt műanyagot, alumíniumfóliát vagy más anyagokat üvegkaparóval távolítsa el, akkor, amikor még a készülék forró.
Ha a forró főzési területen használja az üvegkaparót, könnyen megégetheti magát.
- Ha a főzőlap lehült, tisztítsa le a megszokott módon. Ha a főzőlapra olvadt anyag időközben megszilárdult, a tisztításhoz ismét melegítse föl.
Az éles szélű edények stb. által okozott karcolások vagy sötét szennyeződések nem távolíthatók el. A sérülések ugyanakkor a főzőlap működésére nincsenek hatással.
A főzőlap keretének tisztítása során ne használjon ecetet, citromlevet vagy vízkőoldót, mert homályos foltok jelenhetnek meg a felületén.
- Nedves ronggyal törölje le a keretet.
- Nedvesítse meg a rászáradt szennyeződést egy nedves ronggyal. Törölje szárazra.
A KÉSZÜLÉK MEGHIBÁSODÁSÁNAK MEGELŐZÉSE
- Ne használja a főzőlapot tároló- vagy munkafelületként.
- Ha a főzési területen nincs edény vagy az edény üres, ne kapcsolja be a főzési területet.
- A kerámiaüveg nagyon kemény és a hőmérsékleti hatásokkal szemben ellenálló, de nem törhetetlen. Ha éles vagy kemény tárgyat ejtenek a főzőlapra, könnyen megsérülhet.
- Az edényeket ne tegye rá a főzőlap keretére. Ezzel felsértheti vagy megkarcolhatja a fényezést.
- Ügyeljen rá, hogy nehogy savas folyadék, például ecet, citromlé vagy vízkóoldó csöppenjen a főzőlap keretére, mert homályos foltok keletkezhetnek a felületén.
- Ha a főzőlap felületére cukor vagy cukortartalmú anyag kerül és ráolvad, azonnal távolítsa el konyhai kaparóval, olyankor, amikor még forró. Ha kihűlés után próbálja meg eltávolítani, a készülék felülete megsérülhet.
- Az olyan anyagokat, amelyek hő hatására megolvadhatnak – például műanyag, alufólia vagy sütőfólia – tartsa távol a kerámiaüveg felülettől. Ha efféle anyag olvad rá a főzési területre, távolítsa el azonnal konyhai kaparóval.
garancia és szervizelés
GYIK ÉS hIBaELhÁríTÁS
Előfordulhat, hogy a készülék rendellenes működését egy kisebb meghibásodás okozza, amit az alábbi utasításokkal Ön is elhárithat. Ha az egyes eseteknél megadott utasítások nem járnak sikerrel, ne próbálkozzon további javításokkal.
A készülék javítását csak képzett szakember végezheti. A nem megfelelően végrehajtott javítás jelentős személyi sérülés veszélyével járhat. Ha a készülék javításra szorul, forduljon az ügyfélszolgálathoz.
Mi a teendő, ha a főzési területek nem működnek?
Ellenőrizze, hogy az alábbi esetek valamelyike fennáll-e:
- A házi vezetékek biztosítéka (biztosítékdoboz) nem csapódott-e le. Ha a biztosíték egymás után többször lecsapódik, hívjon szakképzett villanyszerelőt.
• A készülék valóban be van kapcsolva.
• A kezelőpanelen található ikonok világítanak.
• A főzési terület be van kapcsolva. - A főzési területek be vannak állítva a kívánt hőmérsékleti fokozatra.
Mi a teendő, ha a főzési területek nem kapcsolnak be?
Ellenőrizze, hogy az alábbi esetek valamelyike fennáll-e:
- 10 másodpercnél hosszabb idő telt el az Be/Ki gomb megnyomása és a kívánt főzési terület bekapcsolása között (lásd A készülék bekapcsolása c. fejezetet).
- A kezelőpanelen nedves rongy vagy folyadék található.
Mit tegyek, ha a kijelzön a Hfennmaradó hő) ikon kivételével valamennyi jelzőfény kialszik?
Ezt a jelenséget két lehetséges ok eredményezheti:
• Véletlenül megnyomta az Be/Ki gombot.
- A kezelőpanelen nedves rongy vagy folyadék található.
Mi a teendő, ha a főzési területek kikapcsolása után a fennmaradó hő jelzés nem jelenik meg a kijelzőn?
Ellenőrizze, hogy az alábbi eset fennáll-e:
- A főzési területet csak rövid ideig használta, így nem melegedett föl eléggé. Ha a főzési terület még mindig forró, hívja a helyi szervizközpontot.
Mi a teendő, ha a főzési területet nem lehet ki- vagy bekapcsolni?
Ezt a következők egyike okozhatja:
- A kezelőpanelen nedves rongy vagy folyadék található.
• A gyermekzár be van kapcsolva.
Mit tegyek, ha a 5 Fielző világít?
Ellenőrizze a következőket:
- A kezelőpanelen nedves rongy vagy folyadék található. A visszaállításhoz érintse meg az Be/Ki gombot.
28\_garancia és szervizelés
Mit tegyek, ha a ■ kjelző világít?
Ellenőrizze a következőket:
- A főzőlap a nem megfelelő üzemeltetés miatt túlmelegedett.
• Ha a főzőlap lehült, az újraindításhoz nyomja meg az Be/Ki gombot.
Mit tegyek, ha világít a kijelzés?
Ellenőrizze a következőket:
- Az edény nem megfelelő vagy túl kicsi, illetve nem lett edény helyezve a főzési területre
- Ha megfelelő edényt használ, a megjelenő üzenet automatikusan eltűnik.
Mi a teendő, ha a hűtőventilátor a főzőlap kikapcsolása után is működik?
Ellenőrizze a következőket:
- A főzőlap használata után a hűtőventilátor addig működik, amíg a készülék le nem hűl.
- Miután a főzőlap elektromos alkatrészei lehültek, a hűtőventilátor kikapcsol.
Ha olyan hiba miatt fordul a szervizhez, amit a készülék nem megfelelő üzemeltetése okozott, a szerelők a garancia ideje alatt is felszámítják a javítási díjat.
KARBANTARTÁS
Mielótt az ügyfélszolgálathoz vagy a szervizhez fordulna, olvassa el a Hibaelhárítás c. fejezetet.
Ha további segítségre van szüksége, járjon el az alábbi utasítások szerint:
Műszaki hibáról van szó?
Ha igen, forduljon a szervizközponthoz.
Mielőtt a szerviz munkatársaihoz fordul, jegyezze fel a szükséges adatokat. Így könnyebben azonosíthatják a problémát, és könnyebb lesz eldönteni, hogy szükséges-e kiszállnia a szerviz munkatársainak.
Jegyezze föl az alábbi adatokat:
• Miben nyilvánul meg a probléma?
- Milyen körülmények között jelenik meg a probléma?
Híváskor adja meg a készülék típusát és sorozatszámát. Ezek az adatok a készülék adattábláján találhatók, a következőképpen:
- Típus leírása
• Szériaszám (15 számjegy)
Az egyszerübb hozzáférés miatt azt ajánljuk, hogy jegyezze fel az adatokat a megadott helyre:
Típus:
Sorozatszám:
Milyen esetekben kell a garancia ideje alatt is javítási díjat fizetni?
- Ha a Hibaelhárítás c. fejezetben felsorolt megoldások egyikével Ön is orvosolhatta volna a problémát.
- Ha a szerviz munkatársának többször is ki kell szállnia, mert a kiszállást megelőzően nem kapta meg az összes szükséges információt, és emiatt például külön alkatrészeket kell beszereznie. Ha a telefonhívás előtt összegyűjti a fenti információkat, nem kell kifizetnie ezeket a költségeket.
garancia és szervizelés
műszaki adatok
MÜSZAKI ADATOK
| A készülék méretei | Szélesség 575 mm | |
| Mélység 505 mm | ||
| Magasság 56 mm | ||
| A fedél méretei | Szélesség 560 mm | |
| Mélység 490 mm | ||
| A sarok sugara 3 mm | ||
| Csatlakozási feszültség 220 - 240 V ~ 50 / 60 Hz | ||
| Csatlakoztatott maximális terhelés teljesítménye 7,2 kW | ||
| Súly | Nettó 11,3 kg | |
| Bruttó 14,2 kg | ||
FÖZÉSI FELÜLETEK
| Hely Átmérő Teljesítmény | |
| Bal hátsó 160 mm | 1400 W/2000 W növelés |
| Bal első 210 mm | 2200 W/3200 W növelés |
| Első áthidaló főzőlap - 1 | 800 W/2600 W növelés |
| Hátsó áthidaló főzőlap | - 1800 W/2600 W növelés |
| A teljes áthidaló főzőlap | - 3600 W/4600 W növelés |
30_müszaki adatok
megjegyzés
SAMSUNG
KÉRDÉSEI VAGY MEGJEGYZÉSEI VANNAK?
| ORSZÁG | HÍVJON BENNÜNKET | VAGY LÁTOGASSA MEG HONLAPUNKAT. CÍMÜNK: |
| BOSNIA | 05 133 1999 | www.samsung.com |
| BULGARIA 07001 33 11 | , normal tariff | |
| CROATIA | 062 - SAMSUNG (062-726-7864) | |
| CZECH | 800 - SAMSUNG (800-726786) | |
| HUNGARY 06-80-SAMSUNG (726-7864) | ||
| MACEDONIA 023 207 777 | ||
| MONTENEGRO 020 405 888 | ||
| POLAND 0 801-1 SAMSUNG (172-678) +48 22 607-93-33 | ||
| ROMANIA 08008 SAMSUNG (08008 726 7864) TOLL FREE No. | ||
| SERBIA 0700 SAMSUNG (0700 726 7864) | ||
| SLOVAKIA 0800-SAMSUNG (0800-726-786) | ||
| LITHUANIA | 8-800-77777 | |
| LATVIA | 8000-7267 | |
| ESTONIA | 800-7267 | |
Kódszám: DG68-00330A-03
CTN464KC Séria
CTN464TC Séria
CTN464NC Séria
CTN464EC Séria
CTN464DC Séria
CTN464FC Séria
- az útmutató használata
- FONTOS BIZTONSÁGI SZIMBÓLUMOK ÉS ÓVINTÉZKEDÉSEK
- biztonsági előírások
- FIGYELEM
- 4\_ biztonsági előírások
- VIGYÁZAT
- hulladékkezelésre vonatkozó előírások
- a CSOMaGOLÓaNYaG ELhELYEZÉSE
- a haSZNÁLT KÉSZÜLÉK MEGFELELŐ SELEJTEZÉSE
- a TErMÉK hULLaDÉKBa hELYEZÉSÉNEK MÓDSZErE (WEEE - ELEKTrOMOS ÉS ELEKTrONIKUS BErENDEZESEK hULLaDÉKal)
- (A szelektív gyűjtő rendszerekkel rendelkező országokban használható)
- tartalom
- A FÖZÖLAP FELSZERELÉSE
- ALKATRÉSZEK ÉS FUNKCIÓIK
- A HASZNÁLAT MEGKEZDÉSE ELŐTT
- A FÓZÓLAP HASZNÁLATA
- TISZTÍTÁS ÉS KARBANTARTÁS
- GARANCIA ÉS SZERVIZELÉS
- MÜSZAKI ADATOK
- a főzőlap felszerelése
- a FELSZErELÉSrE VONaTKOZÓ BIZTONSÁGI ELŐírÁSOK
- CSaTLaKOZTaTÁS aZ ELEKTrOMOS hÁLÓZaThOZ
- Mielőtt csatlakoztatná a vezetékeket a hálózathoz, áramtalanítsa a hálózatot.
- A kábelcsatlakozásoknak meg kell felelniük a vonatkozó előírásoknak, és a terminálok csavarjait erősen meg kell húzni.
- MUNKaLapra SZErELÉS
- FÓZÉSI TErÜLETEK
- KEZELÓpaNEL
- ALKATRÉSZEK
- INDUKCIÓS FÓZÉS
- A KÉSZÜLÉK LEGFONTOSABB JELLEMZŐI
- BIZTONSÁGI KIKAPCSOLÁS
- A főzőlap kikapcsolásának egyéb okai
- FENNMARADÓ HŐ IKON
- A HÖMÉRSÉKLET ÉRZÉKELÉSE
- ELSŐ TISZTÍTÁS
- a főzőlap használata
- AZ INDUKCIÓS FÖZÉSI TERÜLETEKHEZ HASZNÁLHATÓ EDÉNYEK
- MEGFELELŐSÉGI TESZT
- MÜKÖDÉS KÖZBEN HALLHATÓ HANGOK
- A MEGFELELÓ EDÉNY
- Energiatakarékossági tippek
- a KÉSZÜLÉK BEKapCSOLÁSa
- a FÖZÉSI TErÜLET KIVÁLaSZTÁSa ÉS a hÖMÉrSEKLETI FOKOZaT BEÁLLiTÁSa
- a KÉSZÜLÉK KIKapCSOLÁSa
- A FÓZÉSI TERÜLET KIKAPCSOLÁSA
- A GYERMEKZÁR HASZNÁLATA
- A gyermekzár be- és kikapcsolása
- IDŐZÍTÉS
- Az időzítés használata biztonsági kikapcsolásként:
- Az időzítés használata visszaszámláláshoz:
- Biztonsági kikapcsolás beállítása
- 22\_ a főzőlap használata
- Visszaszámlálásos időzítés
- TELJESÍTMÉNYNÖVELŐ GOMB
- AZ ÁTHIDALÓ FÖZÖLAP BEÁLLÍTÁSA
- AUTOMATIKUS FELMELEGÍTÉS
- TELJESÍTMÉNYSZABÁLYZÁS
- JAVASOLT BEÁLLÍTÁSOK AZ EGYES ÉTELEK FÓZÉSÉHEZ
- FÓZÓLAP
- Könnyű szennyeződés eltávolítása
- Makacs szennyeződés eltávolítása
- Különösen makacs szennyeződés
- A KÉSZÜLÉK MEGHIBÁSODÁSÁNAK MEGELŐZÉSE
- GYIK ÉS hIBaELhÁríTÁS
- Mi a teendő, ha a főzési területek nem működnek?
- Mi a teendő, ha a főzési területek nem kapcsolnak be?
- Mit tegyek, ha a kijelzön a Hfennmaradó hő) ikon kivételével valamennyi jelzőfény kialszik?
- Mi a teendő, ha a főzési területek kikapcsolása után a fennmaradó hő jelzés nem jelenik meg a kijelzőn?
- Mi a teendő, ha a főzési területet nem lehet ki- vagy bekapcsolni?
- Mit tegyek, ha a 5 Fielző világít?
- 28\_garancia és szervizelés
- Mit tegyek, ha a ■ kjelző világít?
- Mit tegyek, ha világít a kijelzés?
- Mi a teendő, ha a hűtőventilátor a főzőlap kikapcsolása után is működik?
- KARBANTARTÁS
- Műszaki hibáról van szó?
- Milyen esetekben kell a garancia ideje alatt is javítási díjat fizetni?
- műszaki adatok
- SAMSUNG
Márka : SAMSUNG
Modell : CTN464KC01
Kategória : Tűzhely
