HASZNÁLATI ÚTMUTATÓ GN642FFGD SAMSUNG

Telepítési és használati útmutató

GN642HFGD

GN642FFGD

Gázfőzőlap

CE

Bevezetés

Köszönjük, hogy a mi készülékünket vásárolta meg!

A helyes használat és a veszélyek elkerülése érdekében kérjük, a használatba vétel előtt olvassa el ezt a használati útmutatót.

A használati útmutatót könnyen megtalálható helyen őrizze meg.

Ha az útmutatóban bármit nem ért, kérjük, keresse fel a Samsung vevőszolgálatát.

Az itt leírtak csak a használati útmutató borítóján feltüntetett (szimbólumokkal jelölt) országokra érvényesek.

A gyártó nem tehető felelőssé a készülék helytelen telepítéséből és a használatából eredő semmilyen személyi sérülésért vagy anyagi kárért.

A készülék a rajta feltüntetett országokon klvül más országokban is használható.

A gyártó fenntartja a termékek bármilyen szükséges vagy hasznos változtatásának jogát.

Ezek a felhasználók érdekét is szolgálják, de nem érintik a termék fő működési és biztonsági jellemzőit.

Tartalomjegyzék

Bevezetés 2

Biztonsági előírások 4-10

- Biztonsági előírások 4

- Telepítés 5

- Gyerekek és felnöttek biztonsága ......6

- Használat közben 7

- Üveg főzölap 9

- Tisztítás és javítás ....10

- Környezetvédelem ....10

Használat és karbantartás .....11-19

- A készülék bemutatása 11

- Használat 12

- Biztonság és energia-takarékosság .....14

- Tisztítás és karbantartás 16

- Hibaelhárítás 18

- Vevőszolgálatok 19

Müszaki elöírások 20-27

- Müszaki előírások 20

- Müszaki adatok 21

- Elhelyezés 22

- A készülék beszerelése .....23

- A gáz csatlakoztatása 24

- Elektromos csatlakoztatás .....25

- Àtállás más gáztípusra 26

- Az égöfejek jellemzói 27

Biztonsági előírások

■ A Samsung kiemelt fontossággal kezeli az Ön biztonságát.
■ Kérjük, a készülék telepítése és használatba vétele előtt gondosan olvassa el a figyelmeztetéseket.
- Őrizze meg ezt a használati útmutató és tartsa a készülék közelében. Ha a készüléket más személynek adja el vagy adja át, akkor mellékelje ezt a használati útmutató is.
■ A gyártó elhárít minden, a biztonsági előírások be nem tartásából eredő felelősséget.
■ Az alábbi jelzések az egyszerű érthetőséget szolgálják annak érdekében, hogy Ön elkerülhesse a helytelen használatból eredő baleseteket és kényelmesebben használhassa készülékét.
■ Az útmutató elolvasása előtt jegyezze meg ezeket a jelöléseket.

⚠ Veszély/Figyelem!	Ennek figyelmen kívül hagyása súlyos sérülést vagy halált okozhat.
⚠ Vigyázat!	Ennek figyelmen kívül hagyása sérülést vagy anyagi kárt okozhat.

■ A szimbólumok jelentése:

⚠️ Veszély

■ gázszivárgást észlel, tegye az alábbiakat:

• Ne kapcsolja fel a lámpát.
• Elektromos fogyasztót ne kapcsoljon be vagy ki, ne érintse meg az elektromos csatlakozókat.
• Ne használja a telefont.
  ① Ne használja tovább a készüléket és zárja el a közbenső szelepet.
  ② Nyissa ki az ablakot és szellöztessen.
  3 Más helyen lévő telefonról értesítse a szervizt.

* A gáz merkaptánt tartalmaz, így már 1 ezreléknyi gáz jellegzetes szagot okoz a levegöben (rothadt fokhagyma vagy tojás).

Telepítés

Figyelem!

■ A készüléket az érvényes előírásoknak megfelelően, jól szellőző helyen kell felállítani.

■ A készüléket ne használja semmilyen típusú vizijárművön és lakókocsiban.

■ A felállítás előtt ellenőrizze, hogy a hálózati feszültség megfelel-e a készülék típustábláján feltüntetett értéknek.

■ A gázcsövet és az elektromos kábelt úgy kell vezetni, hogy ne érintkezzenek a készülékkel.

Vigyázat!

■ A készüléket képzett szakembernek kell telepítenie.
■ A felállítási feltételeket a készülék címkéje vagy típustáblája tartalmazza.
■ A készülék kicsomagolása után ellenörizze, hogy nem sérült-e meg és a hálózati kábele tökéletes állapotban van-e. Ha nem, értesítse a forgalmazót és ne telepitse a készüléket.
■ A közelében lévő bútoroknak és anyagoknak a készülék használata közben a kömyezeti hömérsékletnél 85 °C-kal magasabb hömérsékletet kell elviselniük.
■ A készülék használatba vétele előtt távolltson el minden csomagolóanyagot.
■ Amennyiben lángok csapnának ki a készülékből, kapcsolja ki a készüléket, és ne próbálja újra bekapcsolni legalább egy percig.
■ A gázfőzőlap használata a környezetében gözt és párát termel. Győződjön meg arról, hogy a konyha jól szellöztetett: a természetes szellőzönyíllásokat hagyja nyitva, vagy szereljen fel szellöztetöt (páraelszívó).
■ A készülék hosszantartó intenzív használata további szellőztetést igényelhet (nyissa ki az ablakot, vagy a még hatékonyabb szellözés érdekében növelje a szellőztetőberendezés szellőztetésének mértékét).
■ Figyeljen oda az égéstermékek megfelelő távozására.

Gyerekek és felnőttek biztonsága

Figyelem!

■ Gyerekek ne játsszanak a készülék közelében.
■ A készülék használat közben felforrósodik.
A gyerekeket távol kell tartani, amíg a készülék le nem hült.

Vigyázat!

■ A készüléket csak felnött használhatja.
■ A főzőedények levételekor a gyerekek megsérülhetnek.
■ Gyerekek és csökkent fizikai, érzékelési vagy mentális képességű, illetve tapasztalat és ismeretek nélküli felnőttek ne használják a készüléket, csak ha a biztonságukra a felügyelet biztosított.

Használat közben

Figyelem!

■ A készüléket csak sütésre-főzésre használja. Ne fűtsön vele.

■ Ne módosítsa és ne próbálja módosítani a készüléket, mert ez veszélyes.

■ A gázfőzőlap használata a kömyezetében hőt és párat termel. A konyhában legyen szellőzés, a természetes szellőzőnyllásokat hagyja nyitva vagy szereljen fel szellőztetőt (páraelszívót).

■ Ne használja a készüléket, ha az vizes. Nedves kézzel ne használja a készüléket.

■ A készülék melegítő és főzőfelületei használat közben felforrósodnak, ezért óvatosan használja.

■ Ne használjon nagy méretű konyharuhát, törölközöt vagy hasonlót, mert a szélei a lángba kerülhetnek és meggyulladhatnak.

■ Soha ne hagyja magára a készüléket, ha olajat vagy zsírt melegít. Ha a zsír vagy az olaj túlhevül, akkor nagyon hamar meggyulladhet.

■ Ne használjon nem stabil vagy billegő edényt, mert ha feldől vagy csepeg, balesetet okozhat.

Használat közben (folytatás)

■ A készülék közelébe ne helyezzen gyúlékony anyagot.

■ Működés közben ne használjon szóróflakont (spray) a készülék közelében.

■ A készülék alatt vagy felett ne tároljon hő hatására megolvadó élelmiszert, műanyagtárgyat vagy bármilyen szóróflakont (spray).

■ Ha nem használja a készüléket, minden szabályozót állítson 'OFF' (KI) állásba.

Vigyázat!

■ A készülék csak háztartási használatra alkalmas. Kereskedelmi vagy ipari célra nem használható.
A készülék tartós és intenziv használata esetén erősebb szellöztetésre, pl. ablaknyításra, vagy (ha van) a páraelszívó nagyobb teljesítményre állítására lehet szükség.
■ A forró edények kezeléséhez használjon hőálló edényfogót vagy kesztyűt.
■ Az edényfogó vagy a kesztyű ne legyen nedves vagy vizes, mert az anyag ekkor gyorsabban továbbitja a hőt és ez égési sérülést okozhat.
■ A gázlangot csak az edények felhelyezése utan gyújtsa meg üres edényt ne melegitsen.
■ A készüléken ne melegitsen műanyag- vagy alufóliába csomagolt élelmiszert.
■ Más elektromos készülékek használata esetén az elektromos kábelek ne érintkezzenek a készülékkel vagy a főzőedényekkel.
■ Ha a szervezetében beültetett mechanikai szerkezetek vannak (pl. müszív), a készülék használata elött kérje ki orvosa tanácsát.
■ Ne hagyja, hogy az edényfogó nyílt láng közelébe kerüljön főzés közben.
■ Ne használjon törülközöt vagy egyéb ruhadarabot edényfogó gyanánt. Az ilyen anyagok lángra kaphatnak a forró főzőlapon.
■ Üvegböl készült edények használata esetén győződjön meg arról, hogy azokat főzőlapon történő használatra tervezték.
- Az odaégések vagy a gyúlékony és folyékony anyagok meggyulladásának elkerülése érdekében, fordílsa az edények nyelét a főzőlap oldalsó vagy középső része felé, anélkül, hogy az az égőfejek fölé kerülne.
■ Mindig kapcsolja ki a készüléket az edények eltávolítása előtt.
■ Figyeljen oda a nagy hőfokon készülő ételek készítésénél.
■ Figyeljen oda a készülékre a zslrok és olajok felmelegítésekor.
■ A kisütendő ételeknek minél szárazabbnak kell lenniük. A fagyott ételeken lévő jegesedés vagy a friss ételeken lévő nedvesség az edényben lévő forró zsirok felcsapódását okozhatja.
■ Ne próbálja levenni a tűzről a forró zsírral telli serpenyőt vagy mély edényt. Várjon, amíg kihül.

Üveg főzőlap

Figyelem!

■ Ne karcolja meg a főzőlap üvegfelületét. Az üvegfelület sérülhet, ha éles tárgy, gyűrű, ékszer vagy bármilyen ruhaszegecs ér hozzá.
■ Az üvegfelületen lévő nagy karcolások a felület repedéséhez vagy töréséhez vezethetnek.
■ Ne használja a főzőlapot, ha az üvegfelület repedezett. A megrepedt üvegfelület alá beszivárgó anyagok vagy tiszítószerek áraműtést okozhatnak. Azonnal vegye fel a kapcsolatot egy szakservizzel, ha úgy találja, hogy a főzőlap felülete repedezett.
■ Soha ne használja a főzőlap üvegfelületét vágólapként.
■ Ne helyezzen és ne tároljon olyan élelmiszereket az üvegfelületen, amelyek elolvadhatnak vagy lángra kaphatnak.
■ A sütés-főzés befejezése után a főzőlap üvegfelülete egy bizonyos ideig még forró lehet. Ne érjen hozzá. Tartsa távol töle a gyerekeket.
■ Ha az üvegfelület megrepedt, húzza ki a készüléket a konnektorból, majd vegye fel a kapcsolatot egy hivatalos Samsung vevőszolgálattal.
■ Ne folyasson vizet az üvegfelületre.
■ Ne használjon a javasoltnál vagy az égőfejnél nagyobb edényeket. Mindig a megfelelő serpenyöméretet használja.
■ Ne használjon hőálló porcelánt vagy grillezéshez használatos edényeket.

Tisztítás és javítás

Figyelem!

■ Soha ne használjon erős súrolószert vagy maró anyagokat a tisztításhoz.

■ A készüléket csak erre jogosult szerviz szerelője javíthatja és csak eredeti, jóváhagyott alkatrészek használhatók.

Vigyázat!

■ A készülék tisztítása előtt a hálózati kábelt csatlakoztassa le a hálózati feszültségről és hagyja lehülni a készüléket.
■ A készülék tisztításához ne használjon gözzel vagy nagy nyomással működő berendezést.

Környezetvédelem

■ A készülék felállítása után a csomagolóanyagot a kömyezetvédelmi előirásoknak megfelelően helyezze el.
■ A készülék hulladékkezelése előtt vágja le róla az elektromos kábelt és így tegye használhatatlanná.

A termék megfelelő leadása

(Elektromos és elektronikus készülékek hulladékkezelése)

A terméken vagy a hozzá tartozó dokumentación szereplő jelzés arra utal, hogy hasznos élettartama végén a terméket nem szabad háztartási hulladékkal együtt kidobni. Annak érdekében, hogy megelőzhető legyen a szabálytalan hulladékleadás által okozott kömyezet- és egészségkárosodás, különítse azt el a többi hulladéktól, és felelősségteljesen gondoskodjon a hulladék leadásáról, a hulladékanyagok fenntartható szintű újrafelhasználása céljából.
■ A háztartási felhasználók a termék forgalmazójától vagy a helyi önkormányzati szervektől kérjenek tanácsot arra vonatkozóan, hová és hogyan vihetik el ez elhasznált terméket a kömyezetvédelmi szempontból biztonságos hulladékleadás céljából.
■ Az üzleti felhasználók lépjenek kapcsolatba a forgalmazóval, és vizsgálják meg az adásvételi szerződés feltételeit. A terméket nem szabad leadni kereskedelmi forgalomból származó egyéb hulladékkal együtt.

A készülék bemutatása

1. Üveg fözőlap
2. Segèd-égöfej
3. Közepes égőfej
4. Nagy égőfej
5. Hármas korona

6. A bal hátsó égőfej szabályozója
   (nagy égőfej)
   6-1. A bal hátsó égőfej szabályozója (hármas korona)

7. A bal első égőfej szabályozója (segéd-égőfej)

8. A jobb első égőfej szabályozója (közepes égőfej)
9. A jobb hátsó égőfej szabályozója (közepes égőfej)
10. Edénytartó
11. Wok edénytartó

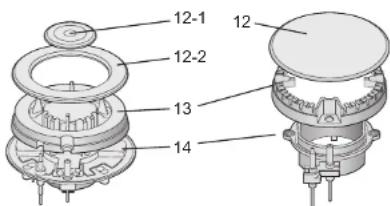

Égőfej

Hármas korona

Segéd, közepes és nagy

1. Égőfej fedele
   12-1. Égöfej belsö fedele
   12-2. Égöfej külső fedele
2. Lángelosztó
3. Égőkupak
4. Gyújtó elektróda
5. Lángör

Wok edénytartó

1. Wok edénytartó
2. Edénytartó

Vezérlő

1. Vezérlö
2. Tömitögyürü
3. Tengely

Használat

Bekapcsolás

Előkészületek

A szabályozógombok mellett a következő szimbólumok láthatók:

○	Kör: gáz elzárva		Kis láng: lcgkisebb láng
	Nagy láng: lçgnagyobb láng		Gyújtás

■ A legkisebb láng a gomb bal szélső állásában van.
■ A legkisebb és legnagyobb láng között bármílyen állás választható.
■ A gomb melletti szimbólum jelzi, hogy melyik égöt szabályozza.

Meggyújtás és beállítás

■ Nyissa ki a középső szelepet.
■ A megfelelő égöre helyezze fel a főzőedényt.
■ Teljesen nyomja le a megfelelő szabályozógombat, forgassa balra a gyújtási helyzetbe és tartsa ott pár másodpercig, amig a láng meg nem gyullad.
■ A láng meggyulladása után kb. 5\~8 másodpercig tartsa nyomva a gombot, mert a lángör érzékelőjének is fel kell melegednie.
■ Ha a lång nem gyullad meg, ismételje meg az eljárást.
■ A láng méretét a gomb lassú forgatásával a legkisebb és a legnagyobb láng között folyamatosan lehet szabályozni.

■ Ha a gyújtóelektróda szennyezett, akkor a gáz nehezebben gyullad meg, ezért tartsa mindig tisztán. Kis kefével tisztítsa meg ügyeljen arra, hogy az elektródát ne érje ütés.
A lángőrt ne melegítse 15 másodpercnél hosszabb ideig. Ha a láng 15 mp után sem marad égve, kapcsolja ki, nyissa ki a készülék alatti ajtót vagy várjon legalább 1 percig és próbálkozzon újra.

Használat (folytatás)

Kikapcsolás

A láng eloltása

00

■ Forgassa ütközésig jobbra a szabályozógombot a 'O' (..KI" állásig).
■ Zárja el a közbenső gázszelepct.

■ A gáz elzárása után a készülék még forró. Vigyázzon, hogy meg ne égesse magát.

■ A készüléken lángör van, amely elzárja a gázt, ha a láng kialszik, pl. ha az étel kifutott vagy a huzat eloltotta.
■ Ha a láng véletlenül kialszik, kapcsolja ki az égőfej szabályozógombját és legalább 1 percig ne próbálja ismét meggyújtani.

Biztonság és energia-takarékosság

- Az edény aljának átmérője illeszkedjen az égőfej méretéhez.

ÉGŐFEJ	EDÉNYEK
	min. max.
Hármas korona	200 mm 260 mm
Nagy 200 mm 260 mm
Közepes 130 mm 180 mm
Segéd 100 mm 120 mm

■ Ne használjon a főzőlap szélén túlnyúló méretű edényt.

NE TEGYE ÍGY TEGYE
	A nagy égőfejen ne használjon kis átmérőjű edényt.A láng soba ne érjen túl az edény alján.	Mindig az égőfejhez ilcszkodó mércű edényt használjon, így nem pazarolja a gázt és az edény oldala nem színezódik cl.
	Ne főzzön fedél nélkül vagy főlretolt fedővel- ezzel energiát pazarol.	Mindig tegyen fedőt az edényre.
	Ne használjon domború vagy homorú aljú edényt.	Csak vastag és egyenes fenekű edényt használjon.
	Az edényt ne tegye az égőfej oldalára, mert feldölhet. Nagy átmérőjű edényt ne tegyen a szabályozókhoz közeli égőlejre, mert közel kerülhetnek vagy hozzáérhetnek a szabályozó gombhoz és a nagy hőmérséklet megrongálhatja öket.	Az edényt mindig pontosan az égőfej főlé tegye és ne az oldalára.	[KSA8]
	Az edényt ne tegye közvetlenül az égőlejre.	Az edényt mindig az edénytartóra helyezze.
	Ne helyezzen túl nagy súlyt a főzőlapra és ne ejtsen rá nehéz tárgyat.	A tűzhelyen lévő edényeket óvatosan kezelje.

■ Ne hevítsen egyszerre több égőfejen sütöedényt, lávakövet stb., mert az igy felgyülemlő hö károsíthatja a készüléket.
A használat után egy ideig még ne érjen hozzá a készülékhez vagy az edénytartóhoz.

■ Amint a folyadék forni kezd, vegye vissza a lángot annyira, hogy a folyadék éppen hogy csak gyöngyözzön.

Biztonság és energia-takarékosság (folytatás)

A wok serpenyőtartó lehetővé teszi, hogy a serpenyőt homorú felületen tartsa.

■ A wok serpenyötartó csak a hármas koronánál használható.

HOMORÚ SERPENYŐ

min. max.

180 mm 220 mm

Tisztítás és karbantartás

■ Csak akkor tisztítsa a készüléket, ha már kihült.
■ A tisztítás megkezdése előtt csatlakoztassa le a készüléket a hálózati feszültségről.
■ Rendszeresen lehetőleg minden használat után tisztítsa meg a készüléket.
- A súrolószerek vagy éles tárgyak megkarcolják a felületet, csak vízzel és kevés mosogatószerrel tisztítsa.

Használható Nem használható

Edénytartó, kezelőszervek

■ Vegye le az edénytartókat.
■ Ezeket és a szabályozógombokat nedves textíliával, mosogatószerrel és meleg vlzzel tisztítsa. A makacs szennyeződéseket előzőleg áztassa be.
■ Végül puha textliával mindent töröljön szárazra.

Üveg főzőlap

■ A főzőlap üvegfelületét csak akkor tisztítsa, ha már lehült. A felület tisztításához folyékony tisztítószert vagy szappanos vizet használjon. A makacs szennyeződések eltávolításához a készülékhez mellékelt dörzsölöszivacsot használja.
■ Tisztítás után törölje át a teljes felületet egy száraz törlöruhával.

Tisztítás és karbantartás (folytatás)

ÉGŐFEJEK

■ Emelje fel és vegye le az égőfej fedelét és a lángelosztót.
- Áztassa be öket kevés zsiroldót tartalmazó forró vízbe.
■ A tisztítás és mosás után alaposan törölje meg és szárítsa meg őket. Ellenőrizze, hogy a lángelosztó nyílásai tiszták és szárazak legyenek.
■ Az égőfej rögzített részeit nedves textíliával törölje le, majd törölje szárazra.
■ Jól kicsavart nedves textíllával törölje le a gyújtóelektródát és a lángőrt, majd tiszta törlőruhával törölje szárazra.
■ Az égőfejek fedelének visszahelyezése előtt ellenőrizze, hogy a gázkiömlő nyílás nem dugult-e el.

■ Az égőfejeket a következők szerint szerelje vissza :

1. A lángelosztót (13) helyezze az égőlejre (14) úgy, hogy a gyűjtóelektróda és a lángör a lángelosztó megfelelő nyilásaiban legyen. A lángelosztónak pontosan a helyére kell illeszkednie.
2. Tegye vissz az égőfej fedelét (12) úgy, hogy a kiemelkedő fülek a lángelosztó (13) nyílásaiba illeszkedjenek.

Tisztitás után a megfelelő sorrendbe helyezze vissza az égöfej alkatrészeit.

- Az alkatrészeket ne megforditva helyezze vissza.

- A helyezöfüleknek pontosan illeszkedniük kell a hornyokba.

Hibaelhárítás

A biztonság érdekében a készülék gáz- és elektromos alkatrészeinek javítását csak képzett szakember végezze.
■ Néhány kisebb hibát azonban a következők szerint lehet javítani:

Probléma Lehetséges ok Megoldás
A láng nem gyullad meg	Nincs szikra. Ellenőrizze az elektromos táplálást.
	Az égőfej teteje nincs a helyén. Tegye fel pontosan a tétőt.
	A közhenső elszárószelep nincs nyitva. Teljesen nyissa ki a közhenső elzárószelepet.
A gyújtás rosszul működik	A közhenső szelep nincs teljesen nyitva. Teljesen nyissa ki a közhenső elzárószelepet.
	Az égőfej teteje nincs a helyén. Tegye fel pontosan a tétőt.
	A gyújtóelektróda csatlakozója szennyezett. Száraz textiliával tisztítsa meg.
	Az égőfejek nedvesek. Gondosan szárítsa meg az égőfejeket.
	A lángelosztó nyílásai eldugultak. Tisztítsa meg a lángelosztót.
Gyújtás és égés közben zaj hallható	Az égőfej teteje nincs a helyén. Tegye fel pontosan a tétőt.
Használat közben a láng elalszik	A lángelosztó szennyezett. Tisztítsa meg a lángört.
A láng sárga	A lángelosztó nyílásai eltömödtek. Tisztítsa meg a lángelosztót.
	Más gázt használ. Ellenőrizze a gáz típusát.
A láng nem stabil	Az égőfej teteje nincs a helyén. Tegye fel pontosan a tétőt.
Gázszag érezhető	Egy gázcsap nyitva maradt. Ellenőrizze a gázesapokat.
	A gázpalack és a nyomáscsökkentő között szivárgás lehet. Ellenőrizze a csatlakozás tömitését.

■ Ha a probléma nem oldódott meg, keresse fel a Samsung vevőszolgálati központját.

Vevőszolgálatok

Ha a Samsung-termékekkel kapcsolatban megjegyzései vagy kérdései vannak, lépjen kapcsolatba a SAMSUNG vevőszolgálati központjával.

Régló	Ország	Vevőszolgálati központ (TEL.)	Honlap FAX -szám Levélcim Megj.
Europe	BELGIUM	02 201 2418	www.samsung.be	N/A	Samsung Electronics Benelux B.V.Medielsain 50, 1800 Vivoscos, Belgium
	CZECH KÖZT	844 000 844	www.samsung.com/z	N/A	Distributor pro Csekar republikur Samsung Zr, česka organizační sločka Vyskočkova 4, 14000 Prana 4
	DÁNIA	70 73 19 70	www.samsung.com/dk	N/A	Samsung Electronics Nordic ABSE-19427 Kanalvágen 10A, Upplands Vásby, Sweden
	FINNORSZ	030-3227 515	www.samsung.com/ll	N/A	Samsung Electronics Nordic ABSE-19427 Kanalvágen 10A, Upplands Vásby, Sweden
	FRANCIAO	3260 SAMSUNG or 06 25 08 85 65(€ 0.15/Min)	www.samsung.com/ir	01 4863 06 38	Samsung Electronics Consormatius 88 rat des Vanesses BP 50116 - Vilipinte-85950 ROISSY codex, France
	NEVETO	01805 - 121213(€ 0,14/Min)	www.samsung.de	01805 - 121214	Samsung Electronics GmbHSamsung House, Am Knombarger Hang 6, 65824Schwaltbach Rt., Deutschland
	MASYARO	06-80-SAMSUNG(7287664)	www.samsung.com/lu	N/A	Samsung Electronics Magyar Rl.Szelpoldy Business Park, 1937 Budapest, Szelpoldyi Ji 35 37
	OLASZO	800-SAMSUNG(7287664)	www.samsung.com/lt	0292141801	Samsung Electronics Italia S.p.AVia C. Dinat Collin, 5, 20063 Cemusco Sul Naviglio (Mil)
	LUKENSURG	02 261 03 710	www.samsung.lu	N/A	Samsung Electronics Benelux B.V.Medielsain 50, 1800 Vivoscos, Belgium
	HOLLANDA	0900 20 200 88(€ 0,10/Min)	www.samsung.nl	N/A	Samsung Electronics Benelux B.V.Postibus 841 2400 AR Drill Nederland
	NORVEGA	815-56 480	www.samsung.com/nc	N/A	Samsung Electronics Nordic ABSE-19427 Kanalvágen 10A, Upplands Vásby, Sweden
	LENGYELO	0 801 801 881	www.samsung.com/pl	-48-22-607-4448	Samsung Electronics Polska sp. 7 a.o.Dzial Obeliqi Kientia0-678 Warszawa; ul. Szummwa 2a
	PORTUGAL	80 8 200 128	www.samsung.com/pl	N/A	SAMSUNG ELECTRONICA PORTUGUESA, S.ARua Cesario Verde, no 5-4, Piso2795-755 Quejas-Portugal
	SLOVAKIA	0800-SAMSUNG(7287664)	www.samsung.com/sk	N/A	N/A
	SPANYOLO	902 10 11 30	www.samsung.com/tes	N/A	SAMSUNG ELECTRONICS IBERIA, S.A.Clerdes, 55-85 (Poligons Pedestra)08508 HOSPITAL ET DE LLOBRÉSAT (Barcelona)
	SVĚDORSZ	0771-400 200	www.samsung.com/tes	N/A	Samsung Electronics Nordic ABSE-19427 Kanalvágen 10A, Upplands Vásby, Sweden
	U.K	0870 SAMSUNG(7287664)	www.samsung.com/uk	0870722127	Samsung Electronics U.K. Ltd. Customer Care Centre PO Box 17243 Edinburgh, EH11 4 YB United Kingdom
	IROSZÁG	0816 717 100	www.samsung.com/uk	[phone]
	SVÁUC	0800-SAMSUNG(7287664)	http://www.samsung.com/nt/	N/A
CIS	OROSZO	8 800 200 0400	www.samsung.ru	-7 495-783-6558	117545 Pocata, Moosa, yn. Đорожная, q.3, корп. 5
	KAZNHZTAN	8 800-080-1188	www.samsung.kz	-7 [phone]	050051 4th floor, 172 Dodsyk Ave. Almaty Republic of Kazakhstan
	LIZEGISZT	8 800-120-0400	www.samsung.uz	[phone]+380-44)537 99 48	100-742 12ft. International Business Center, 1078, Amir Temur st., Taskenit-Uzbekistan30A, Sparka St., Floor 3, Kiev 54070, Ukraine
	UKRAJNA	8 800-502-0000	www.samsung.com/ur	[phone]	Zematis 21, Vinius. LT-2009, Lithuania
	LITVÁNIA	8 800-77777	www.samsung.it	[phone]	J. Alumana 2, Riga, LV-1340, Latvia
	LETTORSZ	800-7267	http://www.samsung.com/index.htm	N/A
	EŠZTORSZ	800-7267	www.samsung.se
Asia Pacific	AUSZTRÁLVA	1300 382 603	www.samsung.com/au	(612)9763 5750	Samsung Electronics Australia7 Parkview Drive, Homebush Bay NSW 2127
	MALADZA	1800-B6-9899	www.samsung.com/my	03-22696759	Samsung Malaysia Electronics Sdn. Shd.30-1-1 Level 7, Block 39, Plaza Sentrol, Jalán StiesenSentral 5, KL Sentrol, 50470, Kuala Lumpur, Malaysia
	THAFOLD	1800-29-323202-689-3232	www.samsung.com/th	02-689-3298	Thai Samsung Electronics Co. Ltd Service Department1,6 floor Boofnitz Building 136 Silom Rd., Suriyamong Banpak Bangkok 10520Ushu Tozimura, Tezterje 3, Vina watena 138 ####guglia# the 1,6 natalou wartanetava tana#te na##ni 10590

Műszaki előírások

■ A készüléket képzett szakembernek vagy szerelönek kell üzembe helyeznie.
■ Az üzembehelyezés előtt ellenörizze, hogy a gázellátás (gáz tipusa és nyomása) megfelel-e a készülék előírásainak.
■ A készülék előírásalt a rajta található címke (vagy típustábla) tartalmazza.
- A készüléket nem lehet égéstermék-elvezető eszközre csatlakoztatni. Felállítását és csatlakoztatását az érvényes előírásoknak megfelelően kell végezni. Különösen ügyelni kell a szellőzésre vonatkozó előírásokra.
■ A készülék felállítása elött kapcsolja ki a készülék gáz- és áramellátását.
■ Minden elektromos alkatrészt tartalmazó készüléket földelni kell.
- Ügyelni kell arra, hogy az elektromos kábel és a gázcsövek ne érintkezzenek a készülék felmelegedő részeivel.
■ A gázcsöveket és a hálózati csatlakozót más készülékek ne takarják el.
■ Ügyeljen a készülék méreteire és a konyhabútorba vágandó nyilás méreteire.
■ A munkafelület feletti, a készülék közelében lévő felületeknek nem éghető anyagból kell lenniük. A rétegelt lemezeknek és az azokat rögzítő ragasztónak hőállónak kell lenniük.
- Nyissa ki a gázszelepet és gyújtson meg minden égőfejet. A lángnak tiszta kéknek kell lennie, sárga elszíneződés nélkül. Ha az égökkel kapcsolatban bármilyen rendellenességet tapasztal, ellenőrizze a következőket:
- Az égőfej teteje megfelelően a helyén van-e.
- A lángelosztó megfelelően a helyén van-e.
- Az égőfej függölegesen megfelelően illeszkedik-e a gázbeömlő nyilásra.
- Az első üzembe helyezés után teljes működési vizsgálatot kel végezni és ellenőrizni kell az esetleges gázszivárgást.
■ A flexibilis tömlöt úgy kell vezetni, hogy ne érintkezhessen a készülék mozgó alkatrészelvel és ne törjön meg vagy nyomódjon össze, ami akadályozza a gáz áramlását.

Műszaki adatok

A készülék adatai

Típus	GN642HFGD GN642FFGD
Edénytartó	Öntlöttvas
Wok sørpenyőtartó	O	X
Alaplemez	Megerősített üveg (8t)
Szabályozó gomb	Titánszínű
Tömeg	13.5 kg 13 kg
Méretek(Szél.xMély.xMag.)	594x510x46 594x510x46
Gyújtás	Folyamatos gyújtás
Gázcsatlakozás	1/2 collos meneles anya
Elektromos ellátás	220V~240V, 50/60Hz
Égőfej	Hármas korona (1FA),közepes (2FA), segéd (1FA)	Nagy (1FA),közepes (2FA), segéd (1FA)

• KÉSZÜLÉKOSZTÁLY : 3. osztály
• KÉSZÜLÉK-KATEGÓRIA :

	BE/FR	GB/IT/PT/LT/ES/CZ/SK	PL
Kategória. II 2E13+ II 2II3+ II 2E3B/P
P (mbar) 20/25 - 28-30/37 20 - 28-30/37		20-36
	HU
Kategória. II 2II3B/P
P (mbar)	25-30

Elhelyezés

Kivágás mérete

Szélesség : 560 mm Mélység : 480 mm Vastagság : 30\~50 mm

■ A készüléket 600 mm-es konyhabútorba vagy munkafelületbe lehet építeni, az alábbi megengedett távolságok figyelembe vételével;

• A készülék szélének legalább 55 mm távolságra kell lennie a hátsó faltól.
• A készülék oldala széle és a bútor vagy fal között legalább 100 mm távolságnak kell lennie.
• Éghető anyagból készült tárgyat a készülék szélei felett csak legalább 400 mm magusan lehet elhelyezni. Ha a magasság 400 mm-nél kisebb, akkor a készülék széleitől legalább 50 mm távolság szükséges.
• Közvetlenül a készülék felett éghető anyagot csak 700 mm-nél nagyobb magasságban szabad elhelyezni.

- A fözölap (a) legfeljebb 150 mm-rel lehet a munkafelület alatt.

A készülék beszerelése

1. Vegye le az edényalátétet, az égőfej tetejét és a lángelosztót, majd fordítsa fel a készüléket és helyezze egy puha alátétre. Ügyeljen arra, hogy a művelet során a gyújtóelektróda és a lángőr ne sérüljön meg.
2. A mellékelt tömítőszalagot helyezze fel a készülék szélére.
3. A tömítőszalag két vége között ne hagyjon rést és ne fektesse őket egymásra.

A készülék és a munkafelület közötti szigeteléshez ne használjon szilikon tömítőanyagot.

Ekkor a készüléket – különösen javításkor – nehéz kiszerelni.

1. A tartót (B) illessze a csavarok méretének megfelelő furatokra. Ezek a furatok a főzőlap nógy sarkában (H) találhatók.
   A csavarral (C) lazán rögzítse a rögzítőelemet (B) úgy, hogy a főzőlap mozgatható maradjon és a helyzetét be lehessen állítani.
2. Óvatosan fordítsa vissza a főzőlapot és illessze a számára kivágott nyilásba.
3. A főzőlap alján állítsa a megfelelő helyzetbe a rögzítőelemeket. Ezután a csavarokat (C) teljesen meghúzva rögzítse a helyére a főzőlapot.

A gáz csatlakoztatása

■ A készüléket az adott országban érvényes előirásoknak megfelelően kell felszerelni és csatlakoztatni.
■ A készülék földgázzal működik, más tipusú gáz esetén át kell alakítani. A gázpalackra (LPG) vagy más gázra való átállitást csak szakember végezheti.

A gázbemeneti csatlakozó 1/2 collos menetes anya.

Vezetékes gáz; földgáz, propán-levegő gáz vagy bután-levegő gáz

A biztonság érdekében az alábbi három csatlakoztatási mód közül lehet választani.

■ Csatlakoztatás merev csövel: rézcső és csavarozott mechanikai csatlakozók.
A csövet közvetlenül a készüléken található könyökhöz kell csatlakoztatni.
■ Csatlakoztatás rugalmas fémszövetes csővel, csavaros csatlakozóval. (A ábra) A szervizrészlegnél megvásárolható rugalmas, rozsdamentes acélból készült csövet lehet használni.
■ Csatlakoztatás rugalmas tömlövel, csavaros csatlakozóval. (B ábra) A cső nem lehet 2 m-nél hosszabb, és teljes hosszában hozzáférhetőnek kell lennie.

Palackos gáz (propán-bután)

■ A biztonság érdekében javasoljuk, hogy a csatlakoztatást lehetőség szerint rugalmas fémszövetes, csavarozható kötéssel ellátott tömlővel végezze (max. hossz 2 méter) (A ábra).
Ha a megerősített, fémszövetes, rugalmas gázcső használatára nincs lehetőség, akkor rugalmas gáztömlő is használható (max. hossz 2 méter), két bilinccsel. Az egyiket a csatlakozónál, a másikat a nyomáscsökkentönél kell felerősíteni, a könyök és a gázcső között tömitést kell alkalmazni. (B ábra)

■ A csatlakozót és tömitést a szervizszolgálatnál lehet beszerezni.

A csatlakoztatás megkönnyítése érdekében a könyököt kisé ki lehet lazítani, majd a megfelelő helyzetben ismét meg lehet szorítani.

■ Az összeszerelés utan teljes működési vizsgálatot és gázszivárgásvizsgálatot kell végezni.
■ A csatlakozócsönek teljes hosszában hozzáférhetönek kell lennie és az élettartamának lejárta előtt ki kell cserélni (lásd a rajta található megjelölést).

Elektromos csatlakoztatás

■ A készüléket védőföldelni kell.
■ A készüléket 220\~240 V, 50/60 Hz AC hálózati feszültségre kell csatlakoztatni.
■ A hálózati kábel vezetékeinek színkódolása az alábbi:

• Zöld/sárga = védőföld
• Kék = nulla
• Barna = fázis

■ A zöld/sárga vezetéket a csatlakozó „E” betüvel a védőföld-szimbólummal jelölt kapcsára kell csatlakoztatni.

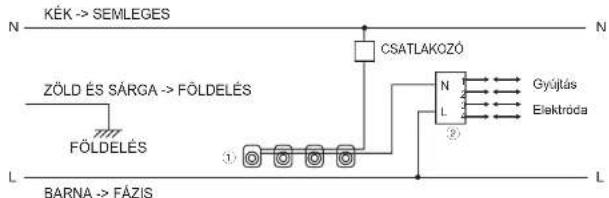

■ CSATLAKOZÓÁBRA

① MIKROKAPCSOLÓK

② GYÜJTÄSKAPCSOLÓ

(BEMENET: 220V 50\~60HZ, KIMENET: 15.25V)

Átállás más gáztípusra

■ Ügyeljen arra, hogy más gáz használata esetén a készüléket át kell alakítani.
■ Ezt csak képzett szakember végezheti.
■ A munka megkezdése előtt szüntesse meg a gáz- és áramellátást.

Az égőfej fúvókáinak cseréje.

Távolitsa el az edénytartót, az égőfej tetejét és a lángelosztót.

7 mm-es csökulccsal esavarja ki a fiúvókat és cserélje ki a gáztí-pushoz elóirt fúvókával (lásd 1. táblázat, 27. oldal).
Gondosan szereljen vissza minden alkatrészt.
A füvókák eséréje után erösen szoritsa meg az új füvókákat.

A szabályzók beállítása kisebb fogyasztásra

© A szabályozókat állitsa a minimumra.
② Vegye le a szabályozógombokat.
③ A beállító esavar beállítása.

G20-ról G30 vagy G31 gázra való átálláskor a csavart teljesen be kell esavarni.
Fzután gyújtsa meg az égőfejeket és a szabályozógombokat a két szélső helyzet között forgatva ellenőrizze a láng stabilitását.
G30-tól vagy G31-ről G20-ra való átállás esetén hívja a szervizt.
④ Helyezze vissza a szabályozó gombokat.

■ Ne szereje ki a szabályozó tengelyét: híba esetén cserélje ki az egész szabályozót.
■ Az égök visszahelyezése elött ellenőrizze, hogy a fúvóka nincs-e eltömödve.
- Az átallás után teljes működési és gázszivárgás-vizsgálatot kell végezni (szappanos viz vagy gázérzékelő).
■ Az átállás befejezése utan a szerelőnek „V” jelölést kell tennie a megfelelő

gázkategóriához a tipustáblán. Az előző „V” jelzés el kell távolítani.

Az égőfejek jellemzői

Névleges hőbemenet és áramlási mennyiség (15 °C, 1013 mbar). (1. táblázat)

ORSZÁG	GÁZ TÍPUSA	ÉGŐFEJ	Hármas korona		Nagy Közepes Segéd						Össz.
		POZÍCIÓ Max	Min	Max Min	Min Max	Min	Max Min
GB,IT FR,HU BE,LT NL,PT ES,CZ SK	G-30 BUTÁN 29 mbar	Fúvóka mérete (1/100 mm)	88		85		65		50		-
		Névleges hőhemenet (kW)	3,0	1,25	3,0	1,07	1,75	0,76	1,0	0,70	7,5
		Névl. áraml. menny. (L/h)	211,1	35	211,1	30	119,5	21	71,2	20
PL	G-30 BUTÁN 36 mbar	Fúvóka mérete (1/100 mm)	80		80		62		47		-
		Névleges hőhemenet (Kw)	3,0	1,28	3,0	1,28	1,75	0,90	1,0	0,77	7,5
		Névl. áraml. menny. (L/h)	203,4	35 203	4 35	124,6	25	71,2	22
GB,IT FR,BE LT,PT ES,CZ SK	G-31 PROPÁN 37 mbar	Fúvóka mérete (1/100 mm)	88		85		65		50		-
		Névleges hőhemenet (Kw)	3,0	1,25	3,0	0,96	1,75	0,72	1,0	0,60	7,5
		Névl. áraml. menny. (L/h)	199,4	45	199,4	35	117,7	26	68,4	22
GB,IT FR,BE LT,PT PL,ES CZ,SK	G-20 FÖLDGÁZ 20 mbar	Fúvóka mérete (1/100 mm)	130		115		97		72		-
		Névleges hőhemenet (Kw)	3,0	1,25	3,0	0,65	1,75	0,62	1,0	0,43	7,5
		Névl. áraml. menny. (L/h)	271	118	271	62	168	58	97	40
HU	G-20 FÖLDGÁZ 25 mbar	Fúvóka mérete (1/100 mm)	125		110		91		68		-
		Névleges hőhemenet (Kw)	3,0	1,31	3,0	0,76	1,75	0,52	1,0	0,32	7,5
		Névl. áraml. menny. (L/h)	271	124	271	72	166	49	91	30

Égőfej	Kalibrált fúvókanyllás 1/100 mm
Segéd	31
Közepes	34
Nagy	45
Hármas korona	60

• Levegöheállítás nem szükséges.
