Termék típusa	Beépíthető indukciós főzőlap
Márka	Samsung
Modell	NZ85C6058FK
A főzőlap méretei (Sz x Mé x Ma)	800 x 520 x 44 mm
A kivágás méretei (Sz x Mé)	750 x 490 mm
Főzőzónák száma	4 indukciós zóna
Speciális zónák	Flex zóna (bal) és Flex zóna Plus (zónakombináció)
Teljesítménytartomány	0-15 (szintek) + Boost Max
Elektromos csatlakozás	220-240 V ~ (230 V névleges), 50/60 Hz
Maximális összteljesítmény	7400 W (korlátozható 3000 W-ra vagy 4000 W-ra)
Fő funkciók	Indukció, Boost Max, Flex zóna, Flex zóna Plus, biztonsági leállás, hőmérséklet-érzékelés, maradékhő, időzítő, szünet/folytatás, gyors leállás, gyerekzár, teljesítménykorlátozás, melegen tartás (NZ8*8** modellek)
Kapcsolódás	Wi-Fi (SmartThings), Bluetooth (páraelvezető vezérlés)
Kezelőpanel	Érintőképernyős vezérlősávval és dedikált gombokkal
Maradékhő jelző	Igen („H” kijelzés)
Automatikus biztonsági leállás	Igen (1,5-6 óra teljesítményszinttől függően)
Gyerekzár	Igen (3 másodperces hosszú nyomás)
Felület típusa	Üvegkerámia
Tisztítás és karbantartás	Speciális üvegkerámia tisztítószer, üvegkaparó a makacs szennyeződésekhez; kerülje a súrolószereket
Megfelelő edények	Acél, öntöttvas, zománc, mágneses rozsdamentes acél; lapos fenék és megfelelő átmérő
Túlmelegedés elleni védelem	Igen (automatikus teljesítménycsökkentés)
Hűtőventilátor	Igen (leállás után a lehűlésig működik)

Gyakran ismételt kérdések - NZ85C6058FK SAMSUNG

Mi a teendő, ha a főzőzóna nem kapcsol be?

Ellenőrizze, hogy a Be/Ki gomb aktív-e, és a kezelőpanel tiszta és száraz. Ha a gyerekzár aktív („L” kijelzés), kapcsolja ki a Szünet és Zár gomb 3 másodperces lenyomásával.

A főzőlap miért kapcsol ki magától?

A beépített biztonsági leállás 1,5-6 óra után kikapcsolja a zónákat a teljesítményszinttől függően. Ha folyadék fröccsent a panelre, vagy nedves rongy fedi, a készülék szintén kikapcsol. Tisztítsa meg, majd kapcsolja be újra.

Hogyan használjam a Flex zóna funkciót?

Nyomja meg a Flex zóna gombot a teljes bal oldali zóna aktiválásához. Helyezhet rá egy nagy edényt vagy több edényt. Az edények felismerése 5-10 másodpercet vehet igénybe.

Mit jelentenek az U60, U61 stb. hibakódok?

Ezek a kódok belső problémákra utalnak: hőmérséklet-érzékelő (U60), túlzott hőmérséklet (U61), nyomtatott áramkör (U62), ventilátor (U63), elakadt gomb (U64), kommunikáció (U65) stb. Indítsa újra a készüléket. Ha a probléma továbbra is fennáll, húzza ki 30 másodpercre, majd lépjen kapcsolatba az ügyfélszolgálattal.

Milyen edények használhatók indukciós főzőlapon?

Használjon mágneses fenekű edényeket: acél, öntöttvas, rozsdamentes acél (ha a mágnes tapad a fenékhez). Kerülje az alumíniumot, rezet, üveget vagy kerámiát. A fenék legyen lapos és megfelelő átmérőjű.

Hogyan tisztítsam a főzőlapot?

Minden használat után tisztítsa speciális üvegkerámia tisztítószerrel és puha ruhával. Makacs szennyeződésekhez (égett cukor, olvadt műanyag) használjon üvegkaparót, amikor a felület még langyos. Ne használjon súrolószereket vagy gőztisztítót.

Hogyan csatlakoztassam a főzőlapot a SmartThings alkalmazáshoz?

Kapcsolja be a főzőlapot, aktiválja a gyerekzárat (3 másodperces nyomás), majd nyomja meg a jobb első Max Boost gombot 3 másodpercig (NZ8*7** modellek) vagy tartsa lenyomva a Max gombot 3 másodpercig (NZ8*8** modellek). Kövesse az alkalmazás utasításait. A Wi-Fi jelzőfény villog, majd folyamatosan világít, ha csatlakozott.

Hogyan állítsam be a maximális teljesítmény korlátozását?

Kapcsolja ki a készüléket. Aktiválja a gyerekzárat (3 másodperces nyomás). NZ8*7** esetén: nyomja meg egyszerre a bal első Max Boost és a bal hátsó Időzítő gombot 3 másodpercig, majd a jobb első Időzítőt 3 másodpercig, majd a bal első Időzítőt 1,5 másodpercig. NZ8*8** esetén: nyomja meg egyszerre a bal első és jobb első zóna gombot 3 másodpercig, majd az Időzítőt 3 másodpercig. Használja a Zár/Szünet és Zár gombot a 3000, 4000 vagy 7400 W kiválasztásához.

Mi a teendő, ha „U” vagy „88” üzenet jelenik meg?

Az „U” kommunikációs hibát vagy rendellenes hőmérsékletet jelez. Kapcsolja ki, és húzza ki 30 másodpercre. A „88” azt jelenti, hogy a gyerekzár aktív; kapcsolja ki a megfelelő gomb 3 másodperces lenyomásával.

Hogyan használjam a melegen tartást (NZ8*8** modell)?

Válassza ki a kívánt főzőzónát, majd nyomja meg a Melegen tartás gombot. A kijelzőn megjelenik a megfelelő szimbólum. Kikapcsolásához nyomja meg újra ugyanazt a gombot.

HASZNÁLATI ÚTMUTATÓ NZ85C6058FK SAMSUNG

Ezt Ön hallhatja.

Az útmutató használata 3

A felhasználói útmutatóban az alábbi szimbólumokat használjuk: 3 Modell neve és sorozatszáma 3

Biztonsági előírások 3

A csomagolóanyag ártalmatlanítása 7 A használt készülék megfelelő ártalmatlanítása 7 A termék hulladékba helyezésének módszere (WEEE - Elektromos és elektronikus berendezések hulladékai) 7

A főzőlap beépítése 8

Biztonsági előírások a szerelő számára 8 Szükséges eszközök 8 Csatlakoztatás az elektromos hálózathoz 8 Felszerelés a munkalapra 9 Alkatrészek 11

Tudnivalók az első használat előtt 11

Főzőfelületek 11 Kezelőpanel 13 Indukciós főzés 14 Biztonsági kikapcsolás 15 Maradékhőjelző 15 A hőmérséklet érzékelése 15 Főzőedény 16 Az érintőgombok használata 19 Működés közben hallható hangok 19 Első tisztítás 19

Működtetés (NZ8****7**) 19

A készülék bekapcsolása 19 A készülék kikapcsolása 19 A főzőfelület és a teljesítményszint kiválasztása 19 Max. teljesítménynövelés 20 A Flex zóna használata 20 A Flex Plus zóna használata (csak a modellekhez alkalmazott Flex Plus zóna esetén) 21

Időzítő 21 Szünet/Folytatás 22 Gyorsleállás 22 Gyermekzár 22 Maximális teljesítménykorlát 23 Hang be-/kikapcsolása 23 Smart Connect 23 Páraelszívó vezérlése 24

Működtetés 24

A készülék bekapcsolása 24 A készülék kikapcsolása 24 A főzőfelület és a teljesítményszint kiválasztása 24 Max. teljesítménynövelés 25 A Flex zóna használata (csak a modellekhez alkalmazott Flex zóna esetén) 25 A Flex Plus zóna használata (csak a modellekhez alkalmazott Flex Plus zóna esetén) 26 Melegen tartás 27 Időzítő 27 Szünet/Folytatás 27 Gyorsleállás 27 Gyermekzár 28 Maximális teljesítménykorlát 28 Hang be-/kikapcsolása 28 Smart Connect 29 Páraelszívó vezérlése 29

A készülék karbantartása 30

Főzőlap 30 Enyhe szennyeződések 30 Makacs szennyeződések 30 Különösen makacs szennyeződés 31 A főzőlap kerete (nem tartozék, külön vásárolható meg) 31 A készülék meghibásodásának megelőzése 31

Hibakeresés és javítás 32

Hibakeresés 32 Szerviz 33

2 Magyar

Az útmutató használata

Kérjük, hogy a készülék használatbavétele előtt szánjon rá néhány percet, és tanulmányozza át ezt az útmutatót, különös tekintettel a következő fejezetben található biztonsági előírásokra. Őrizze meg az útmutatót, hogy a későbbiekben referenciaként használhassa.

Ha a készüléket átadja másnak, feltétlenül mellékelje hozzá az útmutatót is az új tulajdonos számára.

A felhasználói útmutatóban az alábbi szimbólumokat használjuk:

FIGYELEM!

Olyan veszély vagy nem biztonságos üzemeltetés, amely súlyos személyi sérülést vagy halált okozhat.

VIGYÁZAT!

Olyan veszély vagy nem biztonságos üzemeltetés, amely kisebb személyi sérülést vagy anyagi kárt okozhat.

VIGYÁZAT!

A főzőlap használata közben előforduló tűz- és robbanásveszély, áramütés vagy személyi sérülés elkerülése érdekében tartsa be ezeket a biztonsági előírásokat.

MEGJEGYZÉS

Hasznos tippek, javaslatok vagy információk, amelyek segítséget nyújtanak a felhasználóknak a termék használatához.

Modell neve és sorozatszáma

A modell neve és sorozatszáma a főzőlap alján található.

Későbbi használat céljából írja le ezeket az adatokat, vagy csatolja a (termék tetején található) kiegészítő termékcímkét az aktuális oldalhoz.

Modell neve

Sorozatszám

Biztonsági előírások

A készülék biztonsági szempontból megfelel az elfogadott műszaki és biztonsági szabványoknak. A készülék gyártójaként azonban úgy gondoljuk, hogy a mi felelősségünk megismertetni Önnek az alábbi biztonsági előírásokat.

FIGYELEM!

A készüléket nem használhatja olyan személy (ide értve a gyerekeket is), aki korlátozott fizikai, érzékszervi vagy szellemi képességekkel rendelkezik, illetve aki nem rendelkezik a megfelelő tapasztalattal és jártassággal, kivéve, ha a biztonságáért felelős személy felügyeletet biztosít a számára, és elmagyarázza neki a készülék használatát. Ügyeljen arra, hogy gyermekek ne játszhassanak a készülékkel.

A készüléket 8 éves vagy idősebb gyermekek, illetve korlátozott fizikai, érzékszervi vagy szellemi képességekkel rendelkező, továbbá megfelelő tapasztalattal és tudással nem rendelkező személyek csak felügyelet mellett vagy olyan eligazítás után használhatják, amely magában foglalja a készülék biztonságos használatának módját és a lehetséges kockázatok tudatosítását. Gyermekek nem játszhatnak a készülékkel. A tisztítást és a felhasználói karbantartást gyermekek nem végezhetik felügyelet nélkül.

Biztonsági előírások

A leválasztásra szolgáló eszközöket a kiépített vezetékekbe kell beiktatni a kábelezési előírásokat szem előtt tartva. Lehetővé kell tenni a készülék beépítés utáni leválasztását az áramforrásról. A leválasztás érdekében hozzáférhetővé kell tenni a dugaszt, vagy kapcsolót kell beiktatni a kiépített vezetékbe a kábelezési előírásokat szem előtt tartva.

Ha a tápkábel megsérül, a balesetek megelőzése érdekében csak a gyártó vagy annak szervizképviselete, illetve megfelelő szakképzettséggel rendelkező személy cserélheti ki.

A kábelek javítását nem szabad ragasztóval vagy ragasztószalaggal elvégezni, mert azok nem tekinthetők megbízható javítási módnak.

FIGYELEM! Ha a készülék felülete megrepedt, az áramütés veszélyének elkerülése érdekében kapcsolja ki a készüléket. A használat során a készülék felforrósodik. Ezért ügyeljen arra, hogy ne érjen a főzőlap belsejében található fűtőelemekhez.

FIGYELEM! A hozzáférhető részek használat közben forróak lehetnek! A kisgyermekeket tartsa távol a készüléktől! Gőztisztítóval nem tisztítható.

Ne helyezzen fémtárgyakat – például kést, villát, kanalat, merőkanalat – a főzőlap felületére, mert felforrósodhatnak. Használat után kapcsolja ki a főzőlapot a kapcsolójával, ne bízza a kikapcsolását az edényérzékelőre.

A készülék nem üzemeltethető külső időzítő vagy különálló távirányító rendszer segítségével.

VIGYÁZAT! A főzési folyamatot felügyelni kell. A rövid ideig tartó főzési folyamatot folyamatosan felügyelje.

A túlmelegedés elkerülése érdekében a készülék nem építhető be diszajtó mögé.

FIGYELEM! A készülék és annak hozzáférhető részei használat közben forróak lehetnek. Ezért ügyeljen arra, hogy ne érjen a fűtőelemekhez. 8 év alatti gyermekek folyamatos felügyelet nélkül ne tartózkodjanak a főzőlap közelében.

FIGYELEM! A főzőlapon felügyelet nélkül hagyott forró zsír vagy olaj veszélyes lehet, és tüzet okozhat.

SOHA ne próbálja meg vízzel eloltani a tüzet! Ehelyett kapcsolja ki a készüléket, és takarja le a lángokat például egy fedővel vagy egy tűzoltó takaróval.

FIGYELEM! Tűzveszély! Ne tároljon semmit a főzőfelületeken.

FIGYELEM! Kizárólag a főzőlap gyártójától származó, a gyártó által a használati utasításban megfelelőnek minősített vagy a készülékhez mellékelt főzőlapvédőt használjon. A nem megfelelő védőelemek használata balesethez vezethet.

A felületek hajlamosak felmelegedni a használat során. A készüléket 8 éves vagy idősebb gyermekek, illetve korlátozott fizikai, érzékszervi vagy szellemi képességekkel rendelkező, továbbá megfelelő tapasztalattal és tudással nem rendelkező személyek csak felügyelet mellett vagy olyan eligazítás után használhatják, amely magában foglalja a készülék biztonságos használatának módját és a lehetséges kockázatok tudatosítását. Gyermekek nem játszhatnak a készülékkel. Tisztítást és felhasználói szintű karbantartást gyermekek nem végezhetnek, csak ha 8 évnél idősebbek, és valaki felügyeli a tevékenységüket.

A készüléket és annak vezetékeit tartsa távol a 8 évesnél fiatalabb gyermekektől.

⚠ VIGYÁZAT!

Győződjön meg arról, hogy a készülék megfelelően lett beépítve, és a földelését képzett szakember végezte.

A készülék szervizelését csak képzett szakember végezheti. A nem megfelelően képzett személy által végzett javítás személyi sérüléshez vagy a készülék komoly meghibásodásához vezethet. Ha a készülék javításra szorul, forduljon a helyi szervizközponthoz. Ha nem a fenti utasítások szerint jár el, személyi és anyagi kár keletkezhet, és hatályát vesztheti a jótállás.

A szintben beépített készülékek csak a vonatkozó előírásoknak megfelelő konyhaszekrénybe vagy munkalapba beépítve használhatóak. Ez az elektromos berendezésekre vonatkozó alapvető érintésvédelmi előírásoknak való megfelelést is biztosítja.

Ha a készülék meghibásodik, eltörik, megreped vagy hasadás keletkezik rajta, tegye a következőket:

• kapcsolja ki az összes főzőfelületet,
• áramtalanítsa a főzőlapot, és forduljon a helyi szervizközponthoz.

Ha a főzőlap megreped, az áramütés veszélyének elkerülése érdekében kapcsolja ki a készüléket. Ne használja a főzőlapot, amíg az üveglapot ki nem cserélik.

Biztonsági előírások

A főzőlapon ne melegítsen alufóliát, alufóliába csomagolt termékeket vagy alumíniumedénybe csomagolt fagyasztott ételt.

Az edény alja és a főzőlap közé került folyadék gőznyomást okozhat. Emiatt az edény elemelkedhet a főzőlapról.

Mindig győződjön meg arról, hogy a főzőlap és az edény alja is száraz.

Főzéskor a főzőfelületek felforrósodnak.

A kisgyermekeket mindig tartsa távol a készüléktől.

A csomagolóanyagokat tartsa gyermekektől távol, mert a csomagolóanyagok veszélyesek lehetnek a gyermekek számára.

A készülék csak otthoni célú normál főzésre és olajban sütésre használható. A készülék nem kereskedelmi célú vagy ipari használatra készült.

Soha se használja a főzőlapot helyiségek fűtésére.

Ha a főzőlap közelében található csatlakozókhoz csatlakoztat elektromos készülékeket, legyen óvatos. Ügyeljen arra, hogy a vezetékek ne érjenek a főzőlaphoz.

A túlmelegített zsír és olaj könnyen tüzet foghat. Ha zsírban vagy olajban sült ételt, például sült krumplit készít, soha ne hagyja őrizetlenül a főzőlapot.

Használat után kapcsolja ki a főzőfelületeket.

Tartsa mindig tisztán és szárazon a kezelőpaneleket.

Ne tegyen gyúlékony anyagot a főzőlapra, mert az tüzet okozhat.

A készülék használata során legyen óvatos, különben égési sérüléseket szerezhet.

Az elektromos készülékek vezetékei nem érhetnek hozzá a főzőlap forró felületéhez vagy a forró edényekhez.

Ne próbáljon ruhát szárítani a főzőlapon.

Szívritmus-szabályozót vagy aktív szívimplantátumot használó személyek tartsák a felsőtestüket legalább 30 cm távolságra a működő indukciós főzőfelületektől. Ha bármilyen kétsége merülne fel, forduljon orvosához vagy a készülék gyártójához. (Csak indukciós főzőlap esetén.)

Ne próbálja saját maga megjavítani, szétszerelni vagy átalakítani a készüléket.

Tisztítás előtt mindig kapcsolja ki a készüléket.

A főzőlap tisztításakor tartsa be a használati útmutató tisztításra és karbantartásra vonatkozó előírásait.

Tartsa távol a háziállatokat a készüléktől, mert ráléphetnek annak kezelőgombjaira, ami a készülék meghibásodásához vezethet.

A csomagolóanyag ártalmatlanítása

FIGYELEM!

A készülék csomagolása teljes mértékben újrahasznosítható anyagokból készült. A kartonból és a hungarocellből készült részek megfelelő jelöléssel vannak ellátva. A csomagolóanyagokat és a használt készülékeket a biztonsági és környezetvédelmi szempontok figyelembevételével semmisítse meg.

A használt készülék megfelelő ártalmatlanítása

FIGYELEM!

A használt készüléket az ártalmatlanítása előtt tegye működésképtelenné, hogy ne jelentsen veszélyforrást. Ehhez kérjen meg egy képzett szakembert, hogy szüntesse meg a készülék hálózati csatlakozását, és húzza ki a tápvezetéket. A készüléket tilos a háztartási hulladék közé tenni. A lomtalanítási dátumokról és a nyilvános gyűjtőhelyekről a helyi hulladékgyűjtő központ vagy az önkormányzat tud felvilágosítással szolgálni.

A termék hulladékba helyezésének módszere (WEEE – Elektromos és elektronikus berendezések hulladékai)

(A szelektív gyűjtő rendszerekkel rendelkező országokban használható)

Ez a jelzés a terméken, tartozékain vagy dokumentációján arra utal, hogy hasznos élettartama végén a terméket és elektronikus tartozékait (pl. töltőegység, fejhallgató, USB kábel) nem szabad a háztartási hulladékkal együtt kidobni. A szabálytalan hulladékba helyezés által okozott környezet- és egészségkárosodás megelőzése érdekében ezeket a tárgyakat különítse el a többi hulladéktól, és felelősségteljesen gondoskodjon az újrahasznosításukról az anyagi erőforrások fenntartható újrafelhasználásának elősegítése érdekében.

A háztartási felhasználók a termék forgalmazójától vagy a helyi önkormányzati szervektől kérjenek tanácsot arra vonatkozóan, hová és hogyan vihetik el az elhasznált termékeket a környezetvédelmi szempontból biztonságos újrahasznosítás céljából.

Az üzleti felhasználók lépjenek kapcsolatba beszállítójukkal, és vizsgálják meg az adásvételi szerződés feltételeit. Ezt a terméket és tartozékait nem szabad az egyéb közületi hulladékkal együtt kezelni.

A Samsung környezetvédelmi kötelezettségvállalásairól és a termékspecifikus szabályozási kötelezettségekről, pl. a REACH-ről, a www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/ weboldalon tájékozódhat:

A főzőlap beépítése

FIGYELEM!

Az új készülék beépítését és földelését kizárólag képzett szakember végezheti el. Kérjük, tartsa be ezt az utasítást. A jótállás nem terjed ki a helytelen beépítésből származó károsodásokra. A műszaki adatok a jelen útmutató végén találhatók.

Biztonsági előírások a szerelő számára

• A készülék beépítése során olyan eszközt kell alkalmazni, amely lehetővé teszi a készülék leválasztását az elektromos hálózatról valamennyi pólusánál. A pólusok egymástól való távolsága min. 3 mm. Erre a célra megfelelő szigetelőeszközöket, például vezetékvédő megszakítóeszközöket, biztosítékokat (a csavaros biztosítékokat el kell távolítani a foglalatból), földzárlati áramvédő kapcsolókat és védőkapcsolókat kell alkalmazni.
• Tűzvédelmi szempontból a készülék megfelel az EN 60335-2-6 szabványnak. Ez a készüléktípus beépíthető úgy, hogy az egyik oldala egy magas szekrénnyel vagy egy fallal érintkezzen.
• A beépítés során biztosítani kell az érintésvédelmet.
• Annak a konyhai egységnek, ahová a készüléket beszerelik, meg kell felelnie a DIN 68930 szabvány stabilitási előírásainak.
• A nedvesség elleni védelem érdekében a vágásfelületeket megfelelő szigetelőanyaggal szigetelni kell.
• A csempével borított munkafelületeken teljesen ki kell tölteni fugával az illesztéseket a főzőlap körül.
• A természetes vagy mesterséges kőből vagy kerámiából készült burkolatok esetében a gyors működésű rugókat megfelelő műgyantával vagy kevert ragasztóval kell a helyükön rögzíteni.
• Győződjön meg arról, hogy a munkafelület szigetelése megfelelő, és nincsenek benne hézagok. Nem szabad azonban további szilikonszigetelést felvinni, mert szervizelés esetén megnehezíti az eltávolítást.
• Az eltávolításhoz alulról felfelé kell megnyomni a főzőlapot.
• A főzőlap alá be lehet szerelni egy lemezt.
• A fedél és a készülék előlapjának a fedél által takart része közötti szellőzőnyílást tilos letakarni.

Szükséges eszközök

Ceruza, Phillips-csavarhúzó, vonalzó vagy szintező

Védőszemüveg, szablyafűrész, fúró

Csatlakoztatás az elektromos hálózathoz

A készülék hálózatra kötése előtt ellenőrizze, hogy a készülék (adattáblán feltüntetett) névleges feszültsége megegyezik-e a hálózati feszültséggel. Az adattábla a főzőlap házának alsó részén található.

FIGYELEM!

Ezt megfelelően kell telepítenie egy részegységnek vagy kiképzett személynek. Mielőtt csatlakoztatná a vezetékeket a hálózathoz, áramtalanítsa a hálózatot. A fűtőelem feszültsége 230 V~ (váltakozó feszültség). A készülék 220 V~ és 240 V~ váltakozó feszültségű hálózaton is kifogástalanul működik. A főzőlap bekötéséhez olyan eszközt kell használni, amely lehetővé teszi, hogy a készülék valamennyi pólusával lekapcsolódjon az elektromos hálózatról, és a pólusok egymástól való távolsága nyitott állapotban legalább 3 mm legyen, azaz például automatikus vezetékvédő kapcsolót, földzárlatkioldót vagy áramkör-megszakítót.

FIGYELEM!

A kábelbekötéseknek meg kell felelniük a vonatkozó előírásoknak, és a kapocspontok csavarjait erősen meg kell húzni.

FIGYELEM!

Miután a főzőlapot csatlakoztatta a hálózathoz, ellenőrizze, hogy minden főzőfelület használatra kész-e. Ehhez helyezzen egy megfelelő edényt egymás után mindegyik főzőfelületre, majd kapcsolja azt a legnagyobb fokozatra.

FIGYELEM!

Figyeljen oda (megfelelőség) a fali aljzat és a készülék fázis- és nullaérintkezőjére (kapcsolási rajzok), különben károsodhat a készülék. A helytelen beépítés okozta károsodásokra nem vonatkozik a jótállás.

FIGYELEM!

Ha a tápkábel megsérül, a balesetek megelőzése érdekében csak a gyártó vagy annak szervizképviselete, illetve megfelelő szakképzettséggel rendelkező személy cserélheti ki.

1N~ (32A)

01 220-240 V -	04 Kék
02 Fekete 05 Szürke
03 Barna 06 Zöld-sárga

2N~ (16A): Bekötés előtt különítse el a két fázisvezetéket (L1 és L2).

01 220-240 V ~	05 Kék
02 380-415 V ~	06 Szürke
03 Fekete 07 Zold-sárga
04 Barna

2 x 1N~ (16A): Bekötés előtt különítse el a vezetékeket.

01 220-240 V ~	05 Barna
02 Fekete 06 Szürke
03 Kék 07 Zöld-sárga
04 220-240 V ~

FIGYELEM!

Az áramellátás helyes bekötéséhez kövesse a kapocspontok mellett található huzalozási rajzot.

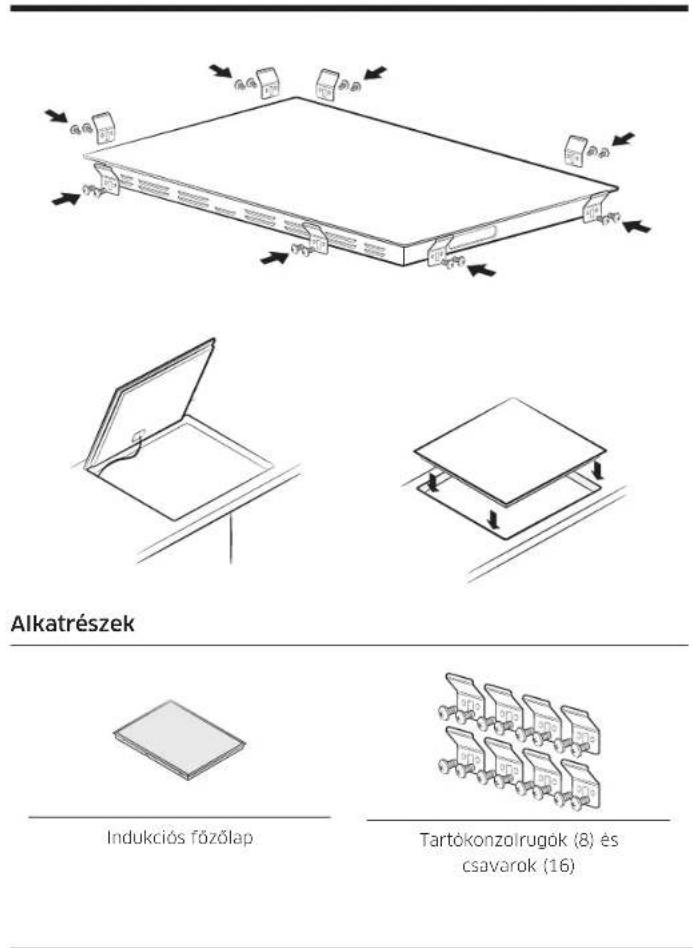

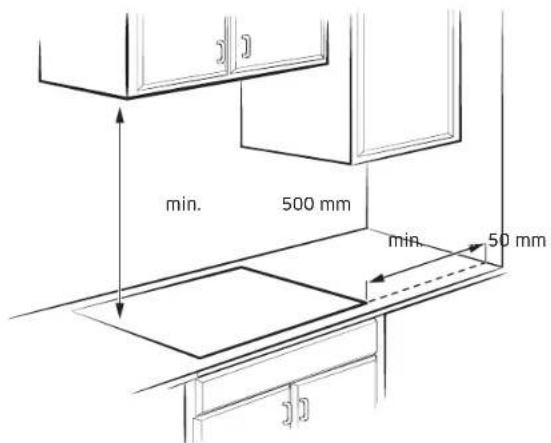

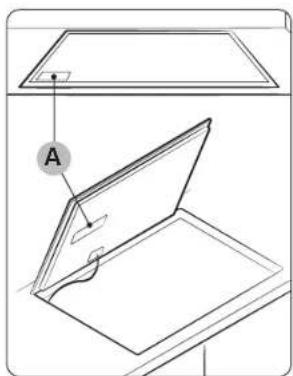

Felszerelés a munkalapra

Felszerelés előtt jegyezze fel a készülék sorozatszámát, amelyet a minősítő címkén talál. Erre a számra szervizelési kérések esetén lesz szükség, és a készülék beszerelése után már nem olvasható le, mert a készülék tetején vagy alján lévő eredeti adattáblán található.

MEGJEGYZÉS

Fordítson különös figyelmet a minimális hely- és távolságigényre.

MEGJEGYZÉS

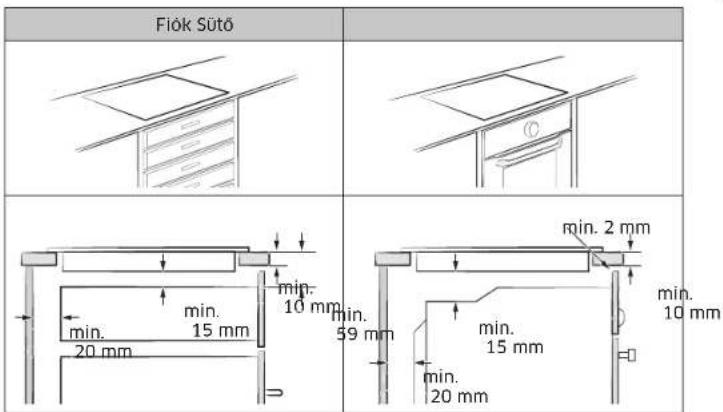

A főzőlap alján egy ventilátor található. Ha a főzőlap alatt egy fiók található, ne használja apró tárgyak vagy papír tárolására, mert ha a ventilátor beszippantja őket, kárt tehetnek a ventilátorban, vagy zavarhatják a hűtést.

A főzőlap beépítése

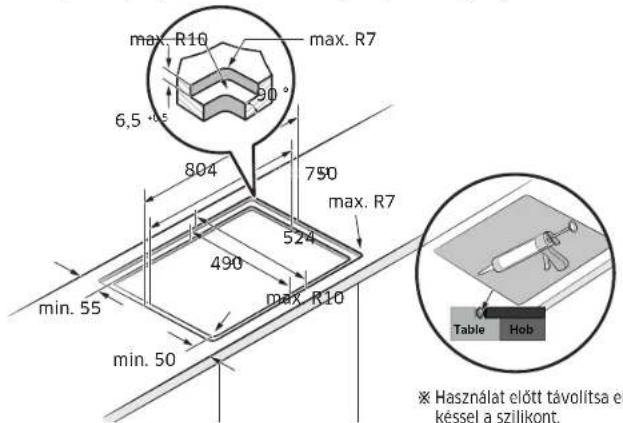

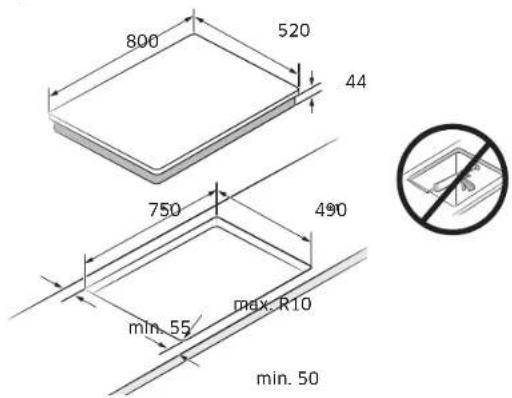

Normál beépítési mód

Mértékegység: I

Szintben beépített típus (csak az NZ8*****FK típus építhető így be)

10 Magyar

Tudnivalók az első használat előtt

Főzőfelületek

NZ84C5047**

NZ85C5047**

Tudnivalók az első használat előtt

NZ84C6057**

NZ85C6057**

NZ84C6058**

NZ85C6058**

01 Indukciós főzőfelület 02 Kezelőpanel

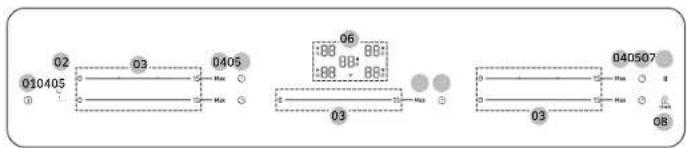

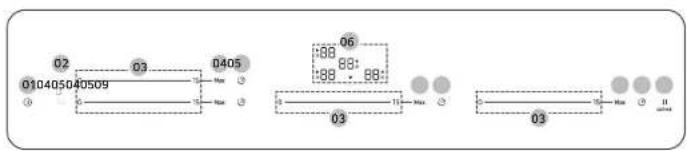

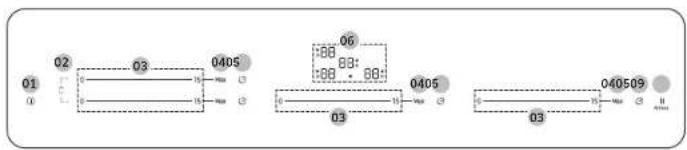

Kezelőpanel

Kezelőpanel 1 - NZ84C5047**

Kezelőpanel 2 - NZ85C5047**

Kezelőpanel 3 - NZ84C6057**

Kezelőpanel 4 - NZ84C6058**

Kezelőpanel 5 - NZ85C6057**

Kezelőpanel 6 - NZ85C6058**

Tudnivalók az első használat előtt

01 Ki/Be A főzőlap bekapcsolására és kikapcsolására szolgál.
02 ☐ 'Flex zóna A Flex zóna kiválasztására szolgál.
03 Vezérlósáv	Hőmérséklet-beállítás megadására és az idő növelésére vagy csökkentésére használható.
04 Max Max. teljesít- ménynövelés	A funkció bekapcsolására szolgál.
05 ☑ Időzítő	Az időzítő be- és kikapcsolására, valamint beállítására használható.
06 Kíjelző	A hőmérséklet-beállítások, a maradékhő és a WIFI- kapcsolat megjelenítésére szolgál.
07 || Szünet	Alacsony fogyasztású beállításra kapcsolhatja az összes főzőfelületet.
08 ☐ Zárolás	Nyomja meg 3 másodpercig a kezelőpanel zárolásához vagy zárolásának feioldásához.(Gyermekzár)
09 || Szünet és zárolás	Alacsony fogyasztású beállításra kapcsolhatja az összes főzőfelületet. Nyomja meg 3 másodpercig a kezelőpanel zárolásához vagy zárolásának feioldásához. (Gyermekzár)
10 ☐ Főzőfelület A főzőfelület kiválasztására szolgál.
11 Vezérlögomb	Hőmérséklet-beállítás megadására és az idő növelésére vagy csökkentésére használható.
12 ☐ Melegen tartás	Főzés után melegen tartja az ételt.

Indukciós fütés

A. Indukciós tekercs B. Indukált áram C. Elektromos áramkörök

• Az indukciós főzés alapelve: Ha edényt helyez a főzőfelületre, és bekapcsolja azt, az indukciós főzőlap elektromos áramkörei „indukált áramot” fejlesztenek az edény alján, ami azonnal növeli az edény hőmérsékletét.
• Gyorsabb főzés és sütés: Mivel nem az üveg, hanem közvetlenül az edény melegszik, az egyéb rendszerekhez képest magasabb a hatékonyság, mert nincs hőveszteség. Az elnyelt energia legnagyobb része hővé alakul át.

Biztonsági kikapcsolás

Ha a főzőfelületek valamelyikét elfelejtik kikapcsolni, vagy a teljesítményszintet hosszabb ideig nem módosítják, az adott főzőfelület automatikusan kikapcsol. A főzőfelületek a következő időtartamokat követően automatikusan kikapcsolnak.

Teljesítményszint Kikapcsolás
1-3 6 óra után
4-6 5 óra után
7-9 4 óra után
10-15 1,5 óra után

MEGJEGYZÉS

Ha a főzőlap rendellenes üzemeltetés miatt túlmelegszik, megjelenik a ☐ ikon. A főzőlap pedig kikapcsol.

MEGJEGYZÉS

Ha az edény nem megfelelő vagy túl kicsi, illetve nem helyezett edényt a főzőfelületre, a 9 ikon jelenik meg. 1 perc elteltével a megfelelő főzőfelület kikapcsol.

MEGJEGYZÉS

Ha egy vagy több főzőfelület a megadott idő eltelte előtt kikapcsol, lásd a „Hibakeresés” című fejezetet.

A főzőfelület automatikus kikapcsolásának további okai

Ha folyadék fut ki a kezelőpanelre, az összes főzőfelület automatikusan kikapcsol.

Az automatikus kikapcsoló funkció olyankor is aktiválódik, ha nedves törlőkendőt tesz a kezelőpanelre. Ezekben az esetekben a folyadék vagy a nedves törlőkendő eltávolítása után a Ki/Be ① gomb segítségével kapcsolhatja vissza a készüléket.

Maradékhőjelző

Amikor egy főzőzónát vagy a főzőlapot kikapcsolják, a maradékhő jelenlétét egy "H" (forró) jelzés mutatja a megfelelő főzőzóna kijelzőjén. A maradékhő kijelzése a főzőfelület kikapcsolása után is mindaddig látható, amíg a főzőfelület le nem hűl. A maradékhő az ételek felolvasztására vagy melegen tartására használható.

FIGYELEM!

Amíg világít a maradékhőjelző, égési sérülés következhet be.

FIGYELEM!

A tápellátás megszakítása esetén a H szimbólum kialszik, és a maradékhőről a továbbiakban nem lesz elérhető információ. Ettől azonban még megégetheti magát. Ennek elkerülése érdekében mindig legyen óvatos a főzőlap közelében.

A hőmérséklet érzékelése

Ha valamelyik főzőfelület hőmérséklete valamilyen okból túllépi a biztonságos szintet, a főzőfelület automatikusan alacsonyabb teljesítményszintre kapcsol. Ha már nem használja a főzőlapot, a hűtőventilátor tovább működik, amíg a főzőlap elektronikája le nem hűl. Az elektronika hőmérsékletétől függően a hűtőventilátor kikapcsol.

Tudnivalók az első használat előtt

Főzőedény

Lapos aljú edényt használjon, amely a főzőfelület egészével érintkezik. Az edény aljának egyenletességét egy vonalzó körbeforgatásával ellenőrizheti. Mindenképpen kövesse az edény használatával kapcsolatos valamennyi ajánlást.

• Az indukciós főzéshez megfelelő anyagból készült edényt használjon.
• A jobb hőeloszlás érdekében jó minőségű, nehezebb aljú edényeket használjon. Ezzel biztosíthatja a megfelelő eredményt.
• Az edény méretét az elkészítendő étel mennyiségének megfelelően válassza ki.
• Ne hagyja az edényt kiszáradni. Ez később maradandó sérülést okozhat törés, olvadás formájában, illetve megrongálhatja a kerámia főzőlapot. (Ezt a fajta kárt nem fedezi a jótállás.)
• Ne használjon szennyezett vagy vastag zsírréteggel borított edényt. Mindig olyan edényt használjon, amelyet a főzést követően egyszerű megtisztítani.

VIGYÁZAT!

• A kikapcsolásuk után úgy tűnhet, hogy már lehűltek a főzőfelületek. Az edénytől átvett maradékhő miatt azonban előfordulhat, hogy az üvegfelület még meleg. Ilyenkor továbbra is fennáll az égési sérülések veszélye.
• Ne érjen közvetlenül kézzel a meleg edényhez. Mindig használjon edényfogó kesztyűt vagy fogót, hogy megvédje kezeit az égési sérülésektől.
• Ne csúsztassa át az edényt a főzőlapon. Ezzel a főzőlap maradandó sérülését okozhatja.

Indukciós főzőfelületen használható edények

Az indukciós sütőfelület csak akkor kapcsolható be, ha mágneses aljú edényt helyez valamelyik főzőfelületre. Az alkalmasnak minősített alábbi edényeket használhatja.

Anyag Megfelelőség
Acél, zománcozott acél,öntöttvas	Igen
Rozsdamentes acél Igen (ha az edény alja vonzza a mágnest)
Alumínium, réz, sárgaréz,üveg, kerámia, porcelán	Nem

MEGJEGYZÉS

• A gyártó feltünteti, ha az edény használható indukciós főzéshez.
• Bizonyos edények hangokat adnak ki, amikor indukciós főzőfelületeken használják őket.
• Ezek a hangok nem a főzőlap hibáját jelzik, és semmilyen módon nem befolyásolják a működését.
• Előfordulhat, hogy egyes speciális rozsdamentesacél-edények nem alkalmasak indukciós főzéshez. Ellenőrizze, hogy az edény alja vonzza-e a mágnest.

Indukciós főzőfelületen használható edények mérete

Az indukciós főzőfelületek bizonyos mértékig automatikusan alkalmazkodnak az edény aljának méretéhez. Ugyanakkor fontos, hogy az edény aljának mágneses területe elérje az adott főzőfelületnek megfelelő minimális átmérőt. A legjobb eredmények érdekében olyan edényt használjon, amelynek ferromágneses átmérője megegyezik egy sütőfelülettel. Ha a sütőfelület nem érzékeli az edényt, próbáljon ki egy nagyobb méretű sütőfelülettel.

MEGJEGYZÉS

A főzőedények átmérőjéről a modell főzőfelületeinek specifikációjában tájékozódhat.

Egyéb indukciós főzőedények

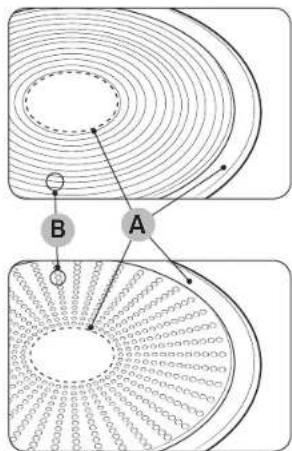

Egyes edények alja vékony, mágneses anyaggal van bevonva, hogy az indukciós főzéshez használható legyen. Ezek az edények gyenge mágneses tulajdonságokkal rendelkeznek, és előfordulhat, hogy nem működnek megfelelően. (Gyenge mágnesességről akkor beszélünk, ha a mágnes nem tapad megfelelően, vagy túl kicsi az adott terület, amelyhez a mágnes tapad.)

A. Olyan terület, amelyhez nem tapad a mágnes B. Olyan terület, amelyhez tapad a mágnes

- Bár az edényt indukciós főzőlapon való használatra tervezték, előfordulhat, hogy gyenge a melegítési teljesítmény, illetve a főzőlap időnként nem érzékeli a főzőedényt, az alján található mágneses terület méretétől és erősségétől függően.

Nagyobb méretű, kisebb ferromágneses elemmel rendelkező edények használata során kizárólag a ferromágneses elem melegszik fel. Ennek következtében előfordulhat, hogy a hő nem oszlik el egyenletesen.

Megfelelőségi teszt

Egy edény akkor alkalmas indukciós főzéshez, ha az alja vonzza a mágnest, illetve ha a gyártó megfelelőként címkézte fel az edényt.

• A jó minőségű edényeket az aljukról ismerheti fel. Az edény aljának a lehető legvastagabbnak és leglaposabbnak kell lennie.
• Új edények vásárlásakor fordítson különös figyelmet az edény aljának átmérőjére. A gyártók sokszor csak az edény felső szélének átmérőjét adják meg.
• Ne használjon olyan edényt, amelynek sérült az alja, és durva élek vagy karcolások vannak rajta. Ha a sérült edényt áthúzza a kerámia főzőlapon, maradandó károsodást okozhat a felületén.
• Hideg állapotban a főzőedények alja általában kissé befelé hajlik (homorú). Ne használjon olyan edényt, amelynek az alja kifelé hajlik (domború).
• Ha különleges típusú edényt - például kuktát, párolóedényt vagy wokot - szeretne használni, kérjük, kövesse a gyártó utasításait.

Működtetés

Megfelelő elhelyezés

Megfelelő Nem megfelelő
Lapos aljú edény egyenes oldalakkal ívelt, eldeformálódott aljú vagy oldalú edények
Az edény mérete megfelel a főzőfelülethez ajánlott legkisebb méretnek, vagy meghaladja azt.	Az edény mérete nem felel meg a főzőfelülethez ajánlott legkisebb méretnek.
Az edény teljes egészében érintkezik a főzőlap feluletével.	Az edény érintkezik a főzőlap szélével, vagy nem érintkezik teljes egészében a feluletével.
Az edény egyenletesen helyezkedik el.	Az edény a nehéz fogantyúk miatt felborul.

Energiatakarékossági tippek

Az alábbi tippeket követve energiát takaríthat meg.

• Mindig helyezzen edényt a főzőfelületre, mielőtt bekapcsolja az adott sütőfelületet.
• Tartsa tisztán a főzőfelületeket és az edények alját. Ellenkező esetben több energiát fog fogyasztani.
• Ha az edény rendelkezik fedővel, zárja le szorosan. Ez csökkenti az energiafogyasztást.
• A sütési idő befejezte előtt kapcsolja ki a működő sütőfelületet. A maradékhőt használva melegen tarthatja az ételt.

Főzőedény megfelelőségi tesztje

A főzőedényt tesztelve ellenőrizheti, hogy alkalmas-e a termékkel való használatra.

1. A főzőlap bekapcsolásához nyomja meg a Ki/Be ①gombot 1-2 másodpercig.
2. A gyerekzár bekapcsolásához nyomja meg a Zárolás gombot 3 másodpercig.
3. A főzőedény megfelelőségi tesztmódjának bekapcsolásához nyomja meg a jobb első Időzítő gombot 3 másodpercig.
4. Helyezze az edényt a főzőfelületek egyikére, majd nyomja meg és tartsa nyomva a Max. teljesítménynövelés Maxbot 3 másodpercig.

Kijelző Leírás
0 Az edény nem megfelelő
1-7 Az edény megfelelő, de nem hatékony
8-10 Az edény megfelelő

Működtetés (NZ8*****7**)

Az érintőgombok használata

Az érintőgombok használatához érintse meg a kívánt gombot az ujja hegyével, és addig tartsa nyomva, amíg a megfelelő jelzőfények ki nem gyulladnak vagy el nem alszanak, illetve amíg a kívánt funkció be nem kapcsol.

A készülék használatakor ügyeljen arra, hogy egyszerre csak egy gombot érintsen meg. Ha az ujja túlzottan rálapul a gombra, véletlenül aktiválhat egy szomszédos gombot is.

Működés közben hallható hangok

Az alábbi hangokat hallhatja.

• Pattogás: az edény különböző anyagokból készült.
• Fütyülés: kettőnél több főzőfelületet használ, és az edény különböző anyagokból készült.
• Zúgás: magas teljesítményszinteket használ. • Kattogás: elektromos kapcsolás.
• Sziszegés, búgás: a ventilátor működik. Ezek a hangok nem rendellenesek, és nem utalnak meghibásodásra.

FIGYELEM!

Ne használjon különböző méretű és anyagú edényeket.

A különböző méretű vagy anyagú edények használata zajt és rezgéseket válthat ki.

MEGJEGYZÉS

Az alacsony teljesítményszint (1-5) használata kattogó zajt okozhat.

Első tisztítás

A kerámiaüveg-felületet törölje át nedves törlőkendővel és a kerámialapos főzőfelület tisztítására szolgáló folyadékkal.

FIGYELEM!

Ne használjon súrolószert vagy túl érdes szivacsot. Ezzel felsértheti a felületet.

A készülék bekapcsolása

A készülék a Ki/Be ① gombbal kapcsolható be. Nyomja meg a Ki/Be ① gombot körülbelül 1-2 másodpercig.

MEGJEGYZÉS

Miután a Ki/Be ① gombbal bekapcsolta a készüléket, kb. 20 másodperc múlva ki kell választania a teljesítményszintet. Ha ezt nem teszi meg, a készülék biztonsági okokból kikapcsol.

A készülék kikapcsolása

A készülék teljes kikapcsolásához használja a Ki/Be ① gombot. Nyomja meg a Ki/Be ① gombot körülbelül 1-2 másodpercig.

MEGJEGYZÉS

Egyetlen főzőfelület vagy a teljes főzőlap kikapcsolása után a maradékhő jelenlétét a megfelelő főzőfelületekhez tartozó digitális kijelzőkön megjelenő B. B betű jelzi (a „hot” (forró) szóra utalva), két fokozatban. A hőmérséklet lecsökken, a B. betű eltűnik.

A főzőfelület és a teljesítményszint kiválasztása

1. A főzőfelület kiválasztásához nyomja meg a megfelelő Vezérlősáv gombot.
2. A teljesítményszint beállításához és módosításához használja a Vezérlősávot.

Vezérlősáv	0——15——Max
Vezérlőgomb	Max

MEGJEGYZÉS

Ha egynél több gombot 8 másodpercnél hosszabb ideig nyomva tart, a főzőfelület kijelzőjén az 80 jelenik meg.

Működtetés (NZ8*****7*)

Adott ételek főzéséhez javasolt beállítások

Az alábbi táblázatban szereplő értékek csak tájékoztató jellegűek. A különféle főzési eljárásokhoz szükséges teljesítményszint számos tényezőtől függ, például a használt edény minőségétől, valamint a készített étel típusától és mennyiségétől.

Teljesítmény-szint	Főzési eljárás Pé	dák a használatra
14-15	Melegítés / piritás / sütés	Nagy mennyiségű folyadék melegítése, tészta főzése, hús pirítása, pörkölt készítése, hús párolása
8-11 Intenzív sütés		Hússzeletek, hátszín, rőszti, kolbász, palacsinta, gofri
7-10 Sütés		Rántott szelet, rántott borda, máj, hal, fasírozott, rántotta
5-7 Főzés		Max. 1,5 liter folyadék forralása, burgonya, zöldség főzése
2-4	Párolás / gőzölés / főzés	Kís mennyiségű zöldség párolása, rizs és tejes ételek főzése
1-2 Olvasztás Vaj, zselatin, csokoládé felolvasztása

MEGJEGYZÉS

A teljesítményszintet az adott főzőedénynek és ételnek megfelelően kell beállítani.

Max. teljesítménynövelés

A Max. teljesítménynövelés funkcióval fokozható az egyes főzőfelületekhez elérhető teljesítmény (példa: nagy mennyiségű víz felforralása).

A Max. teljesítménynövelés idejének letelte után a főzőfelületek automatikusan visszaállnak a legmagasabb fűtési beállításra.

MEGJEGYZÉS

• Bizonyos esetekben előfordulhat, hogy a Max. teljesítménynövelés funkció automatikusan kikapcsol a főzőlap belső elektromos alkatrészei védelme érdekében. Nem lehet például maximális teljesítményt elérni egyidejűleg a hátsó Flex zónán és az elülső Flex zónán.
• A Max. teljesítménynövelés idejét a modell Főzőfelületek című specifikációja tartalmazza.

Teljesítményszabályzás

A főzőfelületek teljesítménye maximalizálva van.

Ha a Max. teljesítménynövelés funkció bekapcsolásával a készülék túllépi ezt a teljesítménytartományt, a teljesítményszabályzás automatikusan csökkenti a főzőfelület teljesítményszintjét.

A kijelzőn ezután a beállított teljesítményszintet a maximálisan lehetséges teljesítményszint váltja.

A Flex zóna használata

A Flex funkció a teljes 1 oldali főzőfelületet működtetheti a nagy méretű főzőedények használatához (példa: ovális főzőedény, kacsatál).

1. Nyomja meg a Flex zóna ☐ gombot.
2. A teljesítményszint beállításához és módosításához használja a Vezérlősávot.

MEGJEGYZÉS

• Ha működés közben megnyomja a Flex zóna gombot, a Flex zóna funkció kikapcsol.
• Ha megnyomja a Flex zóna ☐ gombot, miközben az egyes sütöfelületek különböző szinten működnek, magas szintre lesz beállítva.

A Flex Plus zóna használata (csak a modellekhez alkalmazott Flex Plus zóna esetén)

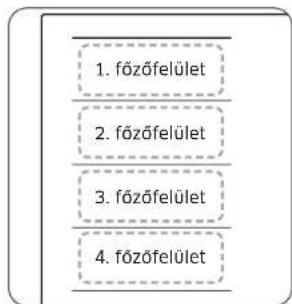

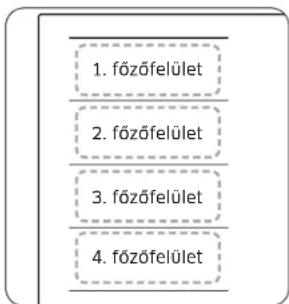

A Flex zóna a főzőlap bal oldalán található nagy méretű terület (bal oldali ábra), amelyet kimondottan arra terveztek, hogy több különböző méretű és alakú lábast és serpenyőt használhassanak rajta egyszerre. A Flex zónához négy zóna tartozik, melyeket külön induktor vezérel, így Ön attól függetlenül főzhet, hogy hová helyezte az edényt a főzőfelületen.

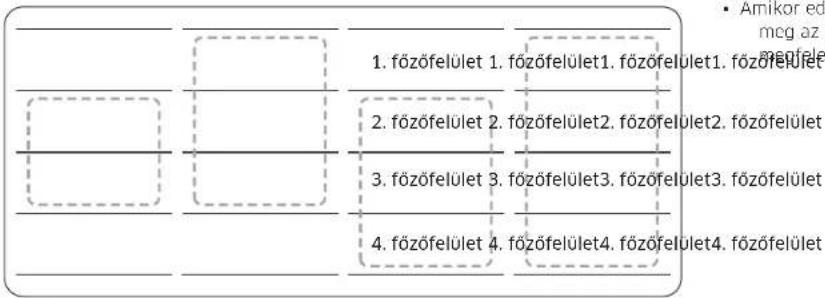

A Flex Plus zónával különböző főzőfelületek kombinációja használható, így megnövelhető a főzési terület. Nyomja meg a Flex zóna ☐ gombot a főzőfelület használatához az alábbiak szerint.

1. főzőfelület 1. főzőfelület 1. főzőfel
2. főzőfelület 2. főzőfelület 2. főzőfel
3. főzőfelület 3. főzőfelület 3. főzőfel

- Főzés közben ne távolítsa el az edényt. Biztonsági okokból a főzőlap automatikusan leáll, ha több, mint 5 másodpercre eltávolítják az edényt.

A Flex Plus zóna használata (csak a modellekhez alkalmazott Flex Plus zóna esetén)

1. Nyomja meg a Flex zóna ☐ gombot.
2. A teljesítményszint beállításához és módosításához a Teljesítményszint gomb használható.

MEGJEGYZÉS

• Ha működés közben megnyomja a Flex zóna ☐ gombot, a Flex zóna funkció kikapcsol.
• Ha megnyomja a Flex zóna ☐ gombot, miközben az egyes főzőfelületek különböző szinten működnek, automatikusan magasabb szint lesz beállítva.
• Amikor edényeket mozgat vagy ad hozzá egy új Flex zónához, szakítsa meg az aktuális műveletet, és a főzőfelület aktiválásához nyomja meg a megfelelő Sütőfelület gombot.

Időzítő

Az időzítő biztonsági kapcsolóként való használata

Ha egy főzőfelülethez adott időtartam van beállítva, az időtartam elteltével a főzőfelület automatikusan kikapcsol. Ez a funkció több főzőfelülethez használható egyszerre.

Az időzítő beállítása

Kapcsolja be azokat a főzőfelületeket, amelyekhez alkalmazni szeretné a főzőfelület kikapcsolást.

1. Nyomja meg az Időzítő ⏰ gombot.
2. Az időzítő beállításához nyomja meg ismételten az Időzítő gombot.
3. Az időzítő beállítások törléséhez tartsa megnyomva az Időzítő gombot 3 másodpercig.

MEGJEGYZÉS

• Amikor csak egy főzőfelületet használ, az edény aljának átmérője nem haladhatja meg a 14 cm-t.
• 5-10 másodpercbe telhet, amíg a főzőlap érzékeli az edény pozícióját.
• Az edény érzékelése bizonyos zajokkal járhat.

MEGJEGYZÉS

• A beállítások gyorsabb módosításához nyomja meg és tartsa nyomva bármelyik Időzítő gombot, amíg a kívánt értéket el nem éri.
• Az időzítő lejáratakor néhányszor sípjelet ad ki. És ezután a főzőfelület kikapcsol.

Működtetés (NZ8*****7*)

Szünet/Folytatás

A Szünet/Folytatás funkció egyidejűleg az összes bekapcsolt főzőterületet alacsony teljesítménybeállításra kapcsolja, majd visszaállítja az előzőleg beállított teljesítményszintre. Ezzel a funkcióval rövid időre megszakíthatja, majd folytathatja a főzési folyamatot, pl. telefonhívás esetén.

Amikor a Szünet/Folytatás funkció be van kapcsolva, a Szünet II, Zárolás és a Ki/Be gomb kivételével az összes gomb le van tiltva.

A főzés folytatásához nyomja meg újból a Szünet I gombot.

	Kezelőpanel Kijelző
Bekapcsolás	Nyomja meg aSzünet Ijtombot.	''
Kikapcsolás	Nyomja meg aSzünet Ijtombot.	Vissza az előzőteljesítményszintre

Gyorsleállás

Ezzel a funkcióval csökkentheti a főzés befejezéséhez szükséges időt és lépések számát.

A főzőfelület kikapcsolásához nyomja meg a megfelelő Főzőfelület □ gombot 2 másodpercig.

MEGJEGYZÉS

A Flex zóna ☐ gomb nem támogatja a gyorsleállás funkciót.

Gyermekzár

A gyermekzár védelmet nyújt a főzőfelület véletlen bekapcsolása és a főzőterület aktiválása ellen. Főzés közben a kezelőpanel is - a Ki/Be gomb kivételével (csak a kikapcsolásvezérlő) - zárolható, így megelőzheti a beállítások véletlen megváltoztatását, pl. amikor egy törlőkendővel letörli a panelt.

A gyermekzár be- és kikapcsolása

1. Nyomja meg a Zárolás gombot körülbelül 3 másodpercig. A műveletet hangjelzés igazolja vissza.
2. Nyomja meg bármelyik gombot. A 80 megjelenése a kijelzőkön mutatja, hogy a gyermekzár be van kapcsolva.
3. A gyermekzár kikapcsolásához nyomja meg újból a Zárolás gombot 3 másodpercig. A műveletet hangjelzés igazolja vissza.

MEGJEGYZÉS

• A be- és kikapcsolástól függetlenül a gyermekzár aktiválódik.
• A gyermekzár főzés közben beállítható. Ha ki szeretné kapcsolni a sütőt, miközben a gyerekzár be van kapcsolva, nyomja meg a Ki/Be ① gombot.

Maximális teljesítménykorlát

Ezzel a funkcióval állíthatja be a készülék maximális teljesítményszintjét.

1. Tartsa a készüléket kikapcsolt üzemmódban.
2. Nyomja meg a bal elülső Max. teljesítménynövelés Max gombot és a bal hátsó Időzítő gombot egyidejűleg körülbelül 3 másodpercig.
3. Nyomja meg a jobb elülső Időzítő 📋 gombot körülbelül 3 másodpercig.
4. Nyomja meg a bal elülső Időzítő gombot körülbelül 1,5 másodpercig. A kijelzőkön megjelenik a Pás a pillanatnyi maximális teljesítmény.
5. A teljesítményt a Szünet gombbal módosíthatja. (3000 W, 4000 W, 7400 W)
6. A beállítás megadásához nyomja meg a Ki/Be gombot.

MEGJEGYZÉS

Alacsony teljesítményű (3000 W, 4000 W) üzemmódban a teljesítményszint automatikusan módosul.

Hang be-/kikapcsolása

1. Nyomja meg a Ki/Be gombot körülbelül 1-2 másodpercig.
2. Nyomja meg a jobb elülső Időzítő 📋 gombot körülbelül 2 másodpercig az áramellátás bekapcsolását követő 10 másodpercen belül.
3. A hang kikapcsol, és a kijelzőn a 08 jelenik meg.
4. A hang beállításainak módosításához ismételje meg az 1. és a 2. lépést. A hang bekapcsol, és a kijelzőn a 0 jelenik meg.

MEGJEGYZÉS

10 másodperccel a bekapcsolást követően nem lehet módosítani a hangbeállításokat.

Smart Connect

A főzőlap beépített Wi-Fi modullal rendelkezik, amely lehetővé teszi a főzőlap és a SmartThings alkalmazás szinkronizálását. Az okostelefon-alkalmazás segítségével Ön:

• nyomon követheti a főzőlap elemeinek működési állapotát és teljesítményszint beállításait;
• nyomon követheti az időzítő beállításait. A SmartThings alkalmazásból működtethető funkciók nem biztos, hogy zökkenőmentesen működnek, ha a kommunikációs feltételek rosszak, vagy a termék olyan helyen van felszerelve, ahol gyenge a Wi-Fi jel.

A főzőlap csatlakoztatása

A Samsung főzőlap távoli funkcióinak használata előtt párosítania kell a SmartThings alkalmazással.

1. Töltse le és nyissa meg a SmartThings alkalmazást az okoseszközén.
2. Az „AP” mód bekapcsolásához nyomja meg a Szünet 11 gombot körülbelül 5 másodpercig.
3. A WIFI-jelzőfény villogása jelzi, hogy a kapcsolat létesítése folyamatban van. A folyamat befejeztével a jelzőfény villogás nélkül, folyamatosan világít. Sikeresen csatlakoztatta a főzőlapot.
4. Ha a Smart Connect WIFI-jelzőfénye nem kapcsol be, az alkalmazás utasításait követve csatlakoztasson újból.

MEGJEGYZÉS

• Ügyeljen arra, hogy a Smart Connect funkciót csak akkor állítsa be, amikor nem működik a főzőlap.
• További utasításokat a www.samsung.com webhelyen található webes útmutatóban talál.

WIFI-kapcsolat létesítése/megszakítása

A WIFI-kapcsolat létesítéséhez/megszakításához ismételje meg az 1-3 lépéseket.

1. A főzőlap bekapcsolásához nyomja meg a Ki/Be ① gombot körülbelül 1-2 másodpercig.
2. A gyerekzár bekapcsolásához nyomja meg a Zárolás gombot körülbelül 3 másodpercig.
3. Kövesse az alkalmazás utasításait, majd nyomja meg és tartsa nyomva a jobb elülső Max. teljesítménynövelés Max gombot 3 másodpercig.

Működtetés (NZ8*****8**)

Páraelszívó vezérlése

A termék Bluetooth-eszközzel rendelkezik, amelynek segítségével a főzőlapot csatlakoztathatja a Samsung páraelszívó készülékekhez. A Bluetooth-kapcsolaton keresztül használhatja a SmartThings alkalmazás hood control (páraelszívó vezérlése) funkcióját.

A Samsung páraelszívó-vezérlésre alkalmas készülékeiről a www.samsung.com webhelyen talál több információt.

Csatlakozás páraelszívó-vezérlésre alkalmas eszközhöz

1. Kövesse a páraelszívó-vezérlésre alkalmas eszköz Bluetooth-utasításait, majd aktiválja a Bluetooth-kapcsolatot.
2. A Bluetooth-kapcsolat létrehozásához nyomja meg és tartsa nyomva egyidejűleg a jobb elülső Időzítő és a Zárolás gombot. Amikor sikeresen létrejött a Bluetooth-kapcsolat, a bőlenik meg a kijelzőn.

MEGJEGYZÉS

• Ha a Smart Connect kapcsolat nem jön létre, a SmartThings alkalmazás nem használható a páraelszívó figyeléséhez és vezérléséhez.
• Smart Connect kapcsolat hiányában Bluetooth segítségével is párosíthatja és szinkronizálhatja a főzőlapot a páraelszívóval. Ehhez kövesse a fent leírt 2. és 3. lépést.

Működtetés

A készülék bekapcsolása

A készülék a Ki/Be ① gombbal kapcsolható be. Nyomja meg a Ki/Be ① gombot körülbelül 1-2 másodpercig.

MEGJEGYZÉS

Miután a Ki/Be ① gombbal bekapcsolta a készüléket, kb. 20 másodperc múlva ki kell választania a teljesítményszintet. Ha ezt nem teszi meg, a készülék biztonsági okokból kikapcsol.

A készülék kikapcsolása

A készülék teljes kikapcsolásához használja a Ki/Be ① gombot. Nyomja meg a Ki/Be ① gombot körülbelül 1-2 másodpercig.

MEGJEGYZÉS

Egyetlen főzőfelület vagy a teljes főzőlap kikapcsolása után a maradékhő jelenlétét a megfelelő főzőfelületekhez tartozó digitális kijelzőkön megjelenő ☐R. ☐Betű jelzi (a „hot” (forró) szóra utalva), két fokozatban. A hőmérséklet lecsökken, a ☐R. ☐Htűnik.

A főzőfelület és a teljesítményszint kiválasztása

1. A főzőfelület kiválasztásához nyomja meg a megfelelő Főzőfelület □ gombot.
2. A teljesítményszint beállításához és módosításához a Vezérlősáv vagy a Vezérlőbillentyű, illetve a Vezérlőgomb használható.

Vezérlősáv	0——15——Max
Vezérlögomb	Max

MEGJEGYZÉS

• A főzőfelület kiválasztásakor a teljesítményszint alapértelmezett beállítása 15.
• Ha egynél több gombot 8 másodpercnél hosszabb ideig nyomva tart, a főzőfelület kijelzőjén a d0 jelenik meg.

Adott ételek főzéséhez javasolt beállítások

Az alábbi táblázatban szereplő értékek csak tájékoztató jellegűek. A különféle főzési eljárásokhoz szükséges teljesítményszint számos tényezőtől függ, például a használt edény minőségétől, valamint a készített étel típusától és mennyiségétől.

Teljesítményszint	Főzési eljárás Példák a használatra
14-15	Melegítés /pirítás / sütés	Nagy mennyiségű folyadék melegítése,tészta főzése, hús pirítása, pörköltkészítése, hús párolása
8-11 Intenzív sütés		Hüsszeletek, hátszín, röszti, kolbász,palacsinta, gofri
7-10 Sütés		Rántott szelet, rántott borda, máj, hal,fasírozott, rántotta
5-7 Főzés		Max. 1,5 liter folyadék forralása,burgonya, zöldség főzése
2-4	Párolás /gőzölés / főzés	Kis mennyiségű zöldség párolása, rizsés tejes ételek főzése
1-2 Olvasztás Vaj, zselatin, csokoládé felolvasztása

MEGJEGYZÉS

A teljesítményszintet az adott főzőedénynek és ételnek megfelelően kell beállítani.

Max. teljesítménynövelés

A Max. teljesítménynövelés funkcióval fokozható az egyes főzőfelületekhez elérhető teljesítmény (példa: nagy mennyiségű víz felforralása).

A Max. teljesítménynövelés idejének letelte után a főzőfelületek automatikusan visszaállnak a legmagasabb fűtési beállításra.

MEGJEGYZÉS

• Bizonyos esetekben előfordulhat, hogy a Max. teljesítménynövelés funkció automatikusan kikapcsol a főzőlap belső elektromos alkatrészei védelme érdekében. Nem lehet például maximális teljesítményt elérni egyidejűleg a hátsó Flex zónán és az elülső Flex zónán.
• A Max. teljesítménynövelés idejét a modell Főzőfelületek című specifikációja tartalmazza.

Teljesítményszabályzás

A főzőfelületek teljesítménye maximalizálva van.

Ha a Max. teljesítménynövelés funkció bekapcsolásával a készülék túllépi ezt a teljesítménytartományt, a teljesítményszabályzás automatikusan csökkenti a főzőfelület teljesítményszintjét.

A főzőfelülethez tartozó kijelző néhány másodpercig a beállított teljesítményszint és a maximálisan lehetséges teljesítményszint között váltakozik. A kijelzőn ezután a beállított teljesítményszintet a maximálisan lehetséges teljesítményszint váltja.

A Flex zóna használata (csak a Flex zónával rendelkező modelleknél)

A Flex funkció a teljes bal oldali főzőfelületet működtetheti a nagy méretű főzőedények használatához (például ovális főzőedény, kacsatál).

1. Nyomja meg a Flex zóna ☐ gombot.
2. A teljesítményszint beállításához és módosításához a Teljesítményszint gomb használható.

MEGJEGYZÉS

• Ha működés közben megnyomja a Flex zóna ☐ gombot, a Flex zóna funkció kikapcsol.
• Ha megnyomja a Flex zóna gombot, miközben az egyes sütőfelületek különböző szinten működnek, magas szintre lesz beállítva.

Működtetés (NZ8*****8**)

A Flex Plus zóna használata (csak a Flex Plus zónával rendelkező modelleknél)

A Flex zóna a főzőlap bal oldalán található nagy méretű terület (bal oldali ábra), amelyet kifejezetten arra terveztek, hogy több különböző méretű és alakú lábast és serpenyőt használhassanak rajta egyszerre. A Flex zónához négy zóna tartozik, melyeket külön induktor vezérel, így ön attól függetlenül főzhet, hogy hová helyezte az edényt a főzőfelületen.

A Flex Plus zónával különböző főzőfelületek kombinációja használható, így megnövelhető a főzési terület. Nyomja meg a Flex zóna ☐ gombot a főzőfelület használatához az alábbiak szerint.

MEGJEGYZÉS

• Amikor csak egy főzőfelületet használ, az edény aljának átmérője nem haladhatja meg a 14 cm-t.
• 5-10 másodpercbe telhet, amíg a főzőlap érzékeli az edény pozícióját.
• Az edény érzékelése bizonyos zajokkal járhat.
• Főzés közben ne távolítsa el az edényt. Biztonsági okokból a főzőlap automatikusan leáll, ha több mint 5 másodpercre eltávolítják az edényt.

A Flex Plus zóna használata (csak a modellekhez alkalmazott Flex Plus zóna esetén)

1. Nyomja meg a Flex zóna ☐ gombot.
2. A teljesítményszint beállításához és módosításához a Teljesítményszint gomb használható.

MEGJEGYZÉS

• Ha működés közben megnyomja a Flex zóna gombot, a Flex zóna funkció kikapcsol.
• Ha megnyomja a Flex zóna ☐ gombot, miközben az egyes főzőfelületek különböző szinten működnek, automatikusan magasabb szint lesz beállítva.
• Amikor edényeket mozgat vagy ad hozzá egy új Flex zónához, szakítsa meg az aktuális műveletet, és a főzőfelület aktiválásához nyomja meg a megfelelő Főzőfelület gombot.

Melegen tartás

1. Ezzel a funkcióval melegen tarthatja a főzés után az ételeket. Nyomja meg a megfelelő Főzőfelület □ gombot.
2. Nyomja meg a Melegen tartás gombot.
3. A főzőfelület kijelzője megváltozik.
4. A főzőfelület kikapcsolásához nyomja meg újból a Melegen tartás gombot.

Időzítő

Az időzítő biztonsági kapcsolóként való használata

Ha egy főzőfelülethez adott időtartam van beállítva, az időtartam elteltével a főzőfelület automatikusan kikapcsol. Ez a funkció több főzőfelülethez használható egyszerre.

Az időzítő beállítása

Kapcsolja be azokat a főzőfelületeket, amelyekhez alkalmazni szeretné a biztonsági kikapcsolást.

1. Nyomja meg az Időzítő gombot.
2. Az időzítő beállításához nyomja meg ismételten az Időzítő gombot.
3. Az időzítő beállításainak törléséhez tartsa lenyomva az Időzítő gombot 3 másodpercig.

MEGJEGYZÉS

• A beállítások gyorsabb módosításához nyomja meg és tartsa nyomva bármelyik Időzítő gombot, amíg a kívánt értéket el nem éri.
• Az időzítő lejáratakor néhányszor sípol. A főzőfelület azonban nem kapcsol ki.

Szünet/Folytatás

A Szünet/Folytatás funkció egyidejűleg az összes bekapcsolt főzőterületet alacsony teljesítménybeállításra kapcsolja, majd visszaállítja az előzőleg beállított teljesítményszintre. Ezzel a funkcióval rövid időre megszakíthatja, majd folytathatja a főzési folyamatot, pl. telefonhívás esetén.

Amikor a Szünet/Folytatás funkció be van kapcsolva, a Szünet és zárolás valamint a Ki/Be gomb kivételével az összes gomb le van tiltva. A főzés folytatásához nyomja meg újból a Szünet és zárolás gombot.

	Kezelőpanel Kijelző
Bekapcsolás	Nyomja meg aSzünet és zárolás gombotII	II
Kikapcsolás	Nyomja meg aSzünet és zárolás gombotII	Vissza az előzőteljesítményszintre

Gyorsleállás

Ezzel a funkcióval csökkentheti a főzés befejezéséhez szükséges időt és lépések számát.

A főzőfelület kikapcsolásához nyomja meg a megfelelő Főzőfelület □ gombot 2 másodpercig.

MEGJEGYZÉS

A Flex zóna ☐ gomb nem támogatja a gyorsleállás funkciót.

Működtetés (NZ8*****8**)

Gyermekzár

A gyermekzár védelmet nyújt a főzőfelület véletlen bekapcsolása és a főzőterület aktiválása ellen. Főzés közben a kezelőpanel is - a Ki/Be gomb kivételével (csak a kikapcsolásvezérlő) - zárolható, így megelőzheti a beállítások véletlen megváltoztatását, pl. amikor egy törlőkendővel letörli a panelt.

A gyermekzár be- és kikapcsolása

1. Nyomja meg a Szünet és zárolás || gombot körülbelül 3 másodpercig. A műveletet hangjelzés igazolja vissza.
2. Nyomja meg bármelyik gombot. A megjelenése a kijelzőkön mutatja, hogy a gyermekzár be van kapcsolva.
3. A gyerekzár kikapcsolásához nyomja meg újból a Szünet és zárolás gombot 3 másodpercig. A műveletet hangjelzés igazolja vissza.

MEGJEGYZÉS

• A be- és kikapcsolástól függetlenül a gyermekzár aktiválódik.
• A gyermekzár főzés közben beállítható. Ha ki szeretné kapcsolni a sütőt, miközben a gyermekzár be van kapcsolva, nyomja meg a Ki/Be ① gombot, vagy először kapcsolja ki a gyermekzárat, majd nyomja meg a megfelelő Főzőfelület □ gombot.

Maximális teljesítménykorlát

Ezzel a funkcióval állíthatja be a készülék maximális teljesítményszintjét.

1. Tartsa a készüléket kikapcsolt üzemmódban.
2. A gyermekzár bekapcsolásához nyomja meg a Szünet és zárolás ¹¹ gombot körülbelül 3 másodpercig.
3. Nyomja meg a bal elülső Főzőfelület □ gombot és a jobb elülső Főzőfelület □ gombot egyidejűleg körülbelül 3 másodpercig.
4. Nyomja meg az Időzítő gombot körülbelül 3 másodpercig. A kijelzőkön megjelenik a Pás a pillanatnyi maximális teljesítmény.
5. A teljesítményt a Szünet és zárolás ^II gombbal módosíthatja. (3000 W, 4000 W, 7400 W)
6. A beállítás megadásához nyomja meg a Ki/Be ① gombot.

MEGJEGYZÉS

Alacsony teljesítményű (3000 W, 4000 W) üzemmódban a teljesítményszint automatikusan módosul.

Hang be-/kikapcsolása

1. Nyomja meg a Ki/Be ① gombot körülbelül 1-2 másodpercig.
2. Nyomja meg az Időzítő ⏰ gombot körülbelül 3 másodpercig az áramellátás bekapcsolását követő 10 másodpercen belül.
3. A hang kikapcsol, és a kijelzőn a 08 jelenik meg.
4. A hang beállításainak módosításához ismételje meg az 1. és a 2. lépést. A hang bekapcsol, és a kijelzőn a jelenik meg.

MEGJEGYZÉS

10 másodperccel a bekapcsolást követően nem lehet módosítani a hangbeállításokat.

Smart Connect

A főzőlap beépített Wi-Fi modullal rendelkezik, amelynek segítségével szinkronizálhatja azt a SmartThings alkalmazással. Az okostelefon-alkalmazás segítségével Ön:

• nyomon követheti a főzőlap elemeinek működési állapotát és teljesítményszint-beállításait;
• ellenőrizheti és módosíthatja az időzítő beállításait. Előfordulhat, hogy a SmartThings alkalmazásról vezérelhető funkciók nem működnek zavartalanul, ha nem megfelelőek a kommunikációs feltételek, vagy ha a terméket olyan helyen üzemeltetik, ahol gyenge a Wi-Fi-kapcsolat jelerőssége.

A főzőlap csatlakoztatása

A Samsung főzőlap távoli funkcióinak használata előtt párosítania kell a SmartThings alkalmazással.

1. Töltse le és nyissa meg a SmartThings alkalmazást az okoseszközén.
2. A főzőlap bekapcsolásához nyomja meg a Ki/Be ① gombot körülbelül 1-2 másodpercig.
3. A gyerekzár bekapcsolásához nyomja meg a Szünet és zárolás ^II gombot körülbelül 3 másodpercig.
4. Kövesse az alkalmazás utasításait, majd nyomja meg és tartsa nyomva a Főzőfelület Max gombot 3 másodpercig.
5. A Wi-Fi-jelzőfény villogása jelzi, hogy a kapcsolat létesítése folyamatban van. A folyamat befejeztével a jelzőfény villogás nélkül, folyamatosan világít. Sikeresen csatlakoztatta a főzőlapot.
6. Ha a Smart Connect WIFI-jelzőfénye nem kapcsol be, az alkalmazás utasításait követve csatlakoztasson újból.

MEGJEGYZÉS

• Ügyeljen arra, hogy a Smart Connect funkciót csak akkor állítsa be, amikor nem működik a főzőlap.
• További utasításokat a www.samsung.com webhelyen található webes útmutatóban talál.

WIFI-kapcsolat létesítése/megszakítása

A WIFI-kapcsolat létesítéséhez/megszakításához ismételje meg a 2-4 lépéseket.

Páraelszívó vezérlése

A termék Bluetooth-eszközzel rendelkezik, amelynek segítségével a főzőlapot csatlakoztathatja a Samsung páraelszívó készülékekhez. A Bluetooth-kapcsolaton keresztül használhatja a SmartThings alkalmazás hood control (páraelszívó vezérlése) funkcióját.

A Samsung páraelszívó-vezérlésre alkalmas készülékeiről a www.samsung.com webhelyen talál több információt.

Csatlakozás páraelszívó-vezérlésre alkalmas eszközhöz

1. Töltse le és indítsa el a SmartThings alkalmazást az okostelefonján. Ezután a Smart Connect eljárással csatlakoztassa a főzőlaphoz.
2. Kövesse a páraelszívó-vezérlésre alkalmas eszköz Bluetooth-utasításait, majd aktiválja a Bluetooth-kapcsolatot.
3. A Bluetooth-kapcsolat létrehozásához nyomja meg és tartsa nyomva egyidejűleg az Időzítő és a Szünet és zárolás gombot. Amikor sikeresen létrejött a Bluetooth-kapcsolat, a bielenik meg a kijelzőn.
4. Kövesse a páraelszívó-vezérlésre alkalmas modell használati útmutatójában leírt utasításokat és az alkalmazás útmutatóját a páraelszívó vezérléséhez.

MEGJEGYZÉS

• Ha a Smart Connect kapcsolat nem jön létre, a SmartThings alkalmazás nem használható a páraelszívó figyeléséhez és vezérléséhez.
• Smart Connect kapcsolat hiányában Bluetooth segítségével is párosíthatja és szinkronizálhatja a főzőlapot a páraelszívóval. Ehhez kövesse a fent leírt 2. és 3. lépést.

A készülék karbantartása

Főzőlap

FIGYELEM!

Ügyeljen arra, hogy a forró kerámiaüveg-felület ne érintkezzen tisztítószerekkel. A tisztítást követően megfelelő mennyiségű tiszta vízzel le kell mosni az összes tisztítószert, mert a felület felforrósodása után maró hatást fejthetnek ki. Ne használjon maró hatású tisztítószereket, például grillsütő- vagy sütőtisztító sprayt és durva tisztítóeszközöket, dörzsiszivacsot vagy serpenyőtisztító fémszivacsot.

MEGJEGYZÉS

A kerámiaüveg-felületet minden egyes használat után, még langyosan törölje le. Így megakadályozhatja, hogy a kiömlött étel rágjon a felületre. A vízkő, a víz- és zsírfoltok, valamint a fémedények okozta elszíneződést a kereskedelmi forgalomban kapható kerámiaüveg-tisztítóval vagy rozsdamentes acélfelületekhez készült tisztítószerrel távolíthatja el.

Enyhe szennyeződések

1. A kerámiaüveg-felületet törölje át egy nedves törlőkendővel.
2. Egy tiszta törlőkendővel törölje szárazra. Ügyeljen rá, hogy ne maradjon tisztítószer a felületen.
3. Hetente egyszer törölje át alaposan az egész kerámiaüveg-főzőfelületet kereskedelmi forgalomban kapható kerámiaüveg-tisztítóval vagy rozsdamentes acélfelületekhez készült tisztítószerrel.
4. Bő vízzel tisztítsa meg a kerámiaüveg felületet, majd szöszmentes, tiszta törlőkendővel törölje szárazra.

Makacs szennyeződések

1. A felületre égett ételt és a makacs foltokat üvegkaparóval távolíthatja el.
2. Az üvegkaparót helyezze kissé ferdén a kerámiaüveg felületre.
3. A kaparó pengéjével kaparja le a szennyeződést.

MEGJEGYZÉS

Az üvegkaparót és a kerámiaüveg tisztítására szolgáló tisztítószert a megfelelő szaküzletekben vásárolhatja meg.

Különösen makacs szennyeződés

1. A ráégett cukrot, ráolvadt műanyagot, alumíniumfóliát vagy más anyagokat üvegkaparóval távolítsa el, akkor, amikor még forró a készülék.

FIGYELEM!

Ha forró főzőfelületen használja az üvegkaparót, könnyen megégetheti magát.

1. Tisztítsa meg a főzőlapot a megszokott módon, miután lehűlt. Ha a főzőfelületre olvadt anyag időközben megszilárdult, a tisztításhoz melegítse fel ismét.

MEGJEGYZÉS

Az éles szélű edények stb. által okozott karcolások vagy sötét szennyeződések nem távolíthatók el. Ezek a sérülések ugyanakkor a főzőlap működésére nincsenek hatással.

A főzőlap kerete (nem tartozék, külön vásárolható meg)

FIGYELEM!

A főzőlap keretének tisztítása során ne használjon ecetet, citromlevet vagy vízkőoldót, mert matt foltok jelenhetnek meg a felületén.

1. Törölje le a keretet egy nedves törlőkendővel.
2. Nedvesítse meg a rászáradt szennyeződést egy vizes törlőkendővel. Törölje szárazra.

A készülék meghibásodásának megelőzése

• Ne használja a főzőlapot tároló- vagy munkafelületként.
• Ha a főzőlapon nincs edény, vagy az edény üres, ne használja a főzőfelületet.
• A kerámiaüveg nagyon kemény, és a hőmérsékleti hatásokkal szemben ellenálló, de nem törhetetlen. Ha éles vagy kemény tárgyat ejtenek a főzőlapra, könnyen megsérülhet.
• Az edényeket ne tegye rá a főzőlap keretére. Ezzel felsértheti vagy megkarcolhatja a fényezést.
• Ügyeljen arra, hogy ne csöppenjen savas folyadék, például ecet, citromlé vagy vízkőoldó a főzőlap keretére, mert matt foltok keletkezhetnek a felületén.
• Ha a forró főzőfelületre cukor vagy cukortartalmú anyag kerül és ráolvad, azonnal távolítsa el konyhai kaparóval, olyankor, amikor még forró. Ha kihűlés után próbálja meg eltávolítani, megsérülhet a készülék felülete.
• Az olyan anyagokat, amelyek hő hatására megolvadhatnak – például műanyag, alufólia vagy sütőpapír –, tartsa távol a kerámiaüveg felületétől. Ha efféle anyag olvad rá a főzőlapra, távolítsa el azonnal konyhai kaparóval.

Hibakeresés és javítás

Hibakeresés

Előfordulhat, hogy a készülék rendellenes működését olyan kisebb meghibásodás okozza, amelyet az alábbi utasításokat követve Ön is elháríthat. Ha az egyes eseteknél megadott utasítások nem vezetnek sikerre, ne próbálkozzon további javításokkal.

FIGYELEM!

A készülék javítását csak képzett szakember végezheti. A nem szakszerűen végrehajtott javítás a használó személyi sérülésének komoly veszélyével járhat. Ha a készülék javításra szorul, forduljon az ügyfélszolgálathoz.

Hiba Lehetséges oka Megoldás
Mi a teendő, ha nem működnek a főzőfelületek?	• Leoldhatott a ház hálózatának áramkör-megszakítója.	• Ha az áramkör-megszakító egymás után többször leold, hívjon villanyszerclót.
Mi a teendő, ha nem kapcsolnak be a főzőfelületek?	• Véletlenul megnyomhatták a Ki/Be 1 gombot.• A kezelőpanel egy részét nedves törlőkendő takarja, vagy folyadék került rá.	• A készülék megfelelően be van kapcsolva.• Tisztítsa meg a kezelőpanelt.
Mi a teendő, ha a kijelzőn a B, B, a maradékhő ikon kivételével minden más jelzés eltűnik?	• Véletlenul megnyomhatták a Ki/Be 1 gombot.• A kezelőpanel egy részét nedves törlőkendő takarja, vagy folyadék került rá.	• A készülék megfelelően be van kapcsolva.• Tisztítsa meg a kezelőpanelt.
Mi a teendő, ha a főzőfelületek kikapcsolása után a maradékhő értéke nem jelenik meg a kijelzőn?	• Csak rövid ideig használta a főzőfelületet, így az nem melegedett fei eléggé.	• Ha a főzőfelület forró, hívja a helyi szervizközpontot.

Információs kód Lehetséges oka Megoldás
00	Probléma van a sütő hómér sékict-érzékelőjével.	A Ki/Be Gombal indítsa újra a készüléket. Ha a probléma továbbra is fennáll, húzza ki a tápkábelt több mint 30 másodpercre. Ezután indítsa újra a készüléket, és próbélkozzon újböl. Ha a probléma továbbra is fennáll, forduljon a helyi szakszervizhez.
01	A hömér sékjetet a megadottnál magasabbnak érzékeli.
02	Probléma van a PBA-érzékelővel.
02	Az egyenáramű motor nem működik, mert problémák merültek fel a NYÁK-on vagy a vezetékeknél, illetve elektromos zavarok lépnek fel a motor érintkezőkéseinél.
00	Az egyik gombot 8 másodpercnél hosszabb ideig tartották lenyomva.	Ellenőrizze, hogy nem nedves e a gomb, illetve nincs e lenyomva. Ha a probléma továbbra is fennáll, aKi/Be Gombal indítsa újra a készüléket. Ha a probléma továbbra is fennáll, forduljon a helyi szakszervizhez.
00	A fő és az alárendelt NYÁK-ok közötti kommunikáció sikertelen.	A Ki/Be Gombal indítsa újra a készüléket. Ha a probléma továbbra is fennáll, húzza ki a tápkábelt több mint 30 másodpercre. Ezután indítsa újra a készüléket. Ha a probléma továbbra is fennáll, forduljon a helyi szakszervizhez.
02	Az érintésvezérelt kezelőfelület abnormálisan kommunikál.
08	It is out of normal voltage (220 - 240 V).	Ellenőrizze az otthoni elektromos hálózati környezetet.
08	Ha a főzőcdény nem alkalmas az indukcióra, vagy a főzőcdény nélkül működik, akkor megielenik.	Használjon indukciós hevítéshez alkalmas főzőcdényt.

Mi a teendő, ha a főzőfelületet nem lehet ki- vagy bekapcsolni?

Ezt az alábbiak valamelyike okozhatja:

- A kezelőpanel egy részét nedves törlőkendő takarja, vagy folyadék került rá.

- Be van kapcsolva a gyermekzár, és a kijelzőn az 80 jelzés látható.

Mi a teendő, ha a 80 kijelzés világít?

Ellenőrizze a következőket:

- A kezelőpanel egy részét nedves törlőkendő takarja, vagy folyadék került rá. Az újraindításhoz nyomja meg a Ki/Be ① gombot.

- Ha folyadék ömlött a kezelőpanelre, törölje le.

Mi a teendő, ha a ☐ kijelzés világít?

Ellenőrizze a következőket:

- A főzőlap rendellenes használat miatt túlmelegedett.

- Miután a főzőlap lehűlt, az újraindításához nyomja meg a Ki/Be ① gombot.

Mi a teendő, ha a 88 kijelzés világít?

Ellenőrizze a következőket:

- Az edény nem megfelelő, túl kicsi, vagy nem lett edény helyezve a főzőfelületre.

- Ha megfelelő edényt használ, ez az üzenet automatikusan eltűnik.

Mi a teendő, ha a hűtőventilátor a főzőlap kikapcsolása után is jár?

Ellenőrizze a következőket:

- A főzőlap használatának befejezése után a hűtőventilátor még addig működik, amíg a készülék le nem hűl.

- Miután a főzőlap elektromos alkatrészei lehűltek, vagy letelt a maximális idő (10 perc), a hűtőventilátor kikapcsol.

- Ha olyan hiba miatt fordul a szervizhez, amely a készülék nem megfelelő használata miatt következett be, a szerelők a jótállási idő alatt is felszámítják a javítási díjat.

Szerviz

Mielőtt az ügyfélszolgálathoz vagy a szervizhez fordulna, olvassa el a

Hibakeresés című fejezetet. Ha további segítségre van szüksége, járjon el az alábbi utasítások szerint.

Műszaki hibáról van szó?

Ha igen, forduljon az ügyfélszolgálathoz.

Mindig készüljön fel a beszélgetésre. Így könnyebben lehet azonosítani a hibát, és könnyebb lesz eldönteni, hogy ki kell-e szállniuk a szerelőknek.

Jegyezze fel az alábbi adatokat:

• Miben nyilvánul meg a hiba?

- Milyen körülmények között jelentkezik a hiba?

Híváskor adja meg a készülék típusát és sorozatszámát. Ezek az adatok a készülék adattábláján találhatók, a következőképpen:

- A típus megnevezése (Model description)

• Gyári szám (S/N code, 15 jegyű szám)

Javasoljuk, hogy az egyszerűbb hivatkozás érdekében jegyezze fel ide az alábbi adatokat.

- Típus:

- Sorozatszám:

Milyen esetekben kell a jótállási idő alatt is javítási díjat fizetni?

- Ha a Hibakeresés című fejezetben felsorolt megoldások egyikével Ön is orvosolhatta volna a hibát.

- Ha a szerelőnek többször is ki kell szállnia, mert a kiszállást megelőzően nem kapta meg az összes szükséges információt, és emiatt vissza kell mennie a szervizközpontba alkatrészekért. Ha a telefonhívás előtt összegyűjti a fenti adatokat, nem kell kifizetnie ezeket a költségeket.

KÉRDÉSE VAGY KÖZLENDŐJE VAN?

ORSZÁG HÍV.	JON BENNÜNKET	VAGY KERESSE FELWEBHELYUNKET
UK 0333	000 0333 www.samsung.com/uk/support
IRELAND (EIRE)	0818 717100 www.samsung.com/ie/support
GERMANY 06	196 77 555 77 www.samsung.com/de/support
FRANCE 01	48 63 00 00 www.samsung.com/fr/support
SPAIN 91	175 00 15 www.samsung.com/es/support
PORTUGAL	210 608 098Chamada para a rede fixa nacionalDias útcis das 9h às 20h	www.samsung.com/pt/support
LUXEMBURG	261 03 710 www.samsung.com/be_fr/support
NETHERLANDS	088 90 90 100 www.samsung.com/nl/support
BELGIUM 02	201-24-18	www.samsung.com/be/support(Dutch)www.samsung.com/be_fr/support(French)
NORWAY 21	529099 www.samsung.com/no/support
DENMARK	707 019 70	www.samsung.com/dk/support
FINLAND 030	6227 515 www.samsung.com/fi/support
SWEDEN	0771-400 300 www.samsung.com/se/support
AUSTRIA	0800 72 67 864 (0800-SAMSUNG)	www.samsung.com/at/support
SWITZERLAND	0800 726 786	www.samsung.com/ch/support(German)www.samsung.com/ch_fr/support(French)
HUNGARY	0680SAMSUNG (0680-726-7864)	www.samsung.com/hu/support
CZECH	800 - SAMSUNG(800-726786)	www.samsung.com/cz/support
SLOVAKIA	0800 - SAMSUNG(0800-726 786)	www.samsung.com/sk/support
CROATIA	072 726 786	www.samsung.com/hr/support
BOSNIA	055 233 999 www.samsung.com/ba/support

ORSZÁG HÍVJON BENNÜNKET		VAGY KERESSE FEL WEBHELYUNKET
NORTH MACEDONIA	023 207 777 www.samsung.com/mk/support
MONTENEGRO	020 405 888	www.samsung.com/support
SLOVENIA	080 697 267 (brezplačna številka)	www.samsung.com/si/support
SERBIA	011 321 6899 www.samsung.com/rs/support
Kosovo	038 40 30 90	www.samsung.com/support
ALBANIA	045 620 202	www.samsung.com/al/support
BULCARIA	0800 111 31 - Безплатен за всинки оператори*3000 - Цена на един градски разговор или според тарифата на мобилният оператор09:00 до 18:00 - Понеделник до Петък	www.samsung.com/bg/support
ROMANIA	0800872678 - Apel gratuit*8000 - Apel tarifat în rețea Program Call CenterLuni - Vineri: 9 AM - 6 PM	www.samsung.com/ro/support
ITALIA	800-SAMSUNG (800.7267864)	www.samsung.com/it/support
CYPRUS	8009 4000 only from landline, toll free	www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864) only from land line([phone] from mobile and land line
POLAND	801-172-678*(opłata według taryfy operatora)	http://www.samsung.com/pl/support/
LITHUANIA 8-	800-77777 www.samsung.com/lt/support
LATVIA	8000 7267	www.samsung.com/lv/support
ESTONIA 800-	7267 www.samsung.com/ee/support

Indukciós főzőlap

Használati útmutató

NZ84C5047** / NZ85C5047** / NZ84C6057** /

NZ84C6058** / NZ85C6057** / NZ85C6058**

Tartalomjegyzék

MEGJEGYZÉS

MEGJEGYZÉS

MEGJEGYZÉS

Ovládacia lista	0——15——Max
Ovládaci gombik	Max

MEGJEGYZÉS

MEGJEGYZÉS
