BRUKSANVISNING NZ85C6058FK SAMSUNG

Konesonene blir varme när du lager mat.

Hold alltid små barn unna apparatet.

- Slå av brenneren för koketiden er over. Bruk restvarme for å holde maten varm.

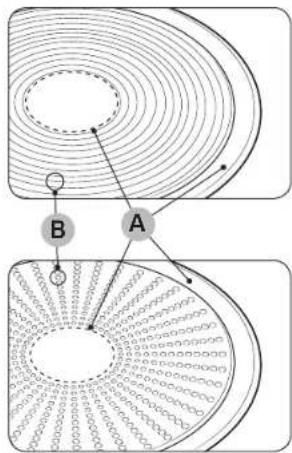

Egnethetstest for kokekar

Du kan teste kokekar for å se om de er egnet for bruk med produktet.

Slå barnesikringen på/av

1. Berør Lås -tasten i omtrent 3 sekunder. Du hører et akustisk signal som en bekreftelse.
2. Berør hvilken som helst tast. Vises på displayene for å angi at barnesikringen er aktivert.
3. Når du skal slå av barnesikringen, berører du Lås (solid) -tasten igjen i 3 sekunder. Du hører et akustisk signal som en bekreftelse.

MERK

• Uavhengig av strøm på/av aktiveres barnesikringen.
• For å slå av brenneren med barnesikringen på må du berøre På/av -tasten.

Maksimal effektgrense

Slä barnesikringen på/av

1. Berør Pause og lås _odine -tasten i omtrent 3 sekunder. Du hører et akustisk signal som en bekreftelse.
2. Berør hvilken som helst tast. Vises på displayene for å angi at barnesikringen er aktivert.
3. Når du skal slå av barnesikringen, berører du Pause og lås ^II (dome) -tasten igjen i 3 sekunder. Du hører et akustisk signal som en bekreftelse.

MERK

• Uavhengig av strom på/av aktiveres barnesikringen.
- Du kan aktivere barnesikringen mens du koker. For å slå av brenneren med barnesikringen på berører du på/av ① -tasten for å slå av barnesikringen først, og deretter den tilsvarende kokesone □ -tasten.

Maksimal effektgrense

Det kan ha én av fölgende årsaker:

- Kontrollpanelet er delvis dekket av en fuktig klut eller av væske.

1. Tryk på Timer ⏻-tasten.

4Koge zone still timeren ved at trykke på Timer -tasten gentagne gange.

1. For at annullere timer-indstillingerne skal du trykke på Timer Ⓜtasten i 3 sekunder.

BEMÆRK

Använda denna bruksanvisning 3

Följande symboler används i denna bruksanvisning: 3

Modellnamn och serienummer 3

Säkerhetsinstruktioner 3

Bortskaffande av förpackningsmaterialet 7

Korrekt bortskaffande av din gamla apparat 7

Korrekt avfallshantering av produkten

(elektriska och elektroniska produkter) 7

Montera hällen 8

Säkerhetsanvisningar till installatören 8

Verktyg du behöver 8

Ansluta till eluttaget 8

Installera i arbetsbänken 9

Komponenter 11

Innan du börjar 11

Kokzoner 11

Manöverpanel 13

Induktionsuppvärmning 14

Säkerhetsavstängning 15

Indikator för restvärme 15

Temperaturavkänning 15

Kokkärl 16

Använda tryckknapparna 19

Ljud under användning 19

Den första rengöringen 19

Användning (NZ8\*\*\*\*7\*\*) 19

Slå på apparaten 19

Stänga av apparaten 19

Välja kokzon och effektnivå 19

Max Boost 20

Använda Flex-zonen (endast på modeller med Flex-zoner) 20

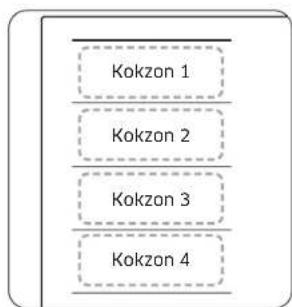

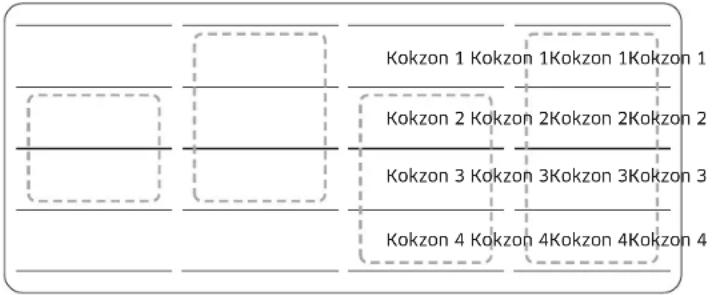

Flex-zon Plus (endast på modeller med Flex-zon Plus) 21

Timer 21

Pausa/áteruppta 22

Snabbstopp 22

Barnsäkerhetslås 22

Gräns för maximal effekt 23

Ljud av/pă 23

Smart Connect 23

Styra en köksfläkt 24

Användning (NZ8\*\*\*\*\*8\*\*) 24

Slä på apparaten 24

Stänga av apparaten 24

Välja kokzon och effektnivå 24

Max Boost 25

Använda Flex-zonen (endast på modeller med Flex-zoner) 25

Flex-zon Plus (endast på modeller med Flex-zon Plus) 26

Håll varm 27

Timer 27

Pausa/áteruppta 27

Snabbstopp 27

Barnsäkerhetslås 28

Gräns för maximal effekt 28

Ljud av/på 28

Smart Connect 29

Styra en köksfläkt 29

Underhålla apparaten 30

Häll 30

Lätt smuts 30

Envis smuts 30

Problematisk smuts 31

Hällens ram (valfritt) 31

För att undvika att din apparat skadas 31

Felsökning och service 32

Felsökning 32

Service 33

Använda denna bruksanvisning

Ta dig tid att läsa denna ägarhandbok och lägg särskild vikt vid säkerhetsinformationen i följande avsnitt innan du använder din apparat. Behåll denna bruksanvisning som referens. Kom ihåg att ge den nya ägaren denna bruksanvisning om apparaten får en ny ågare.

Följande symboler används i denna bruksanvisning:

WARNING

Faror eller farlig hantering som kan resultera i allvarliga personskador eller dödsfall.

WARNING

Faror eller farlig hantering som kan resultera i mindre personskador eller skador på egendom.

VARNING

Följ dessa grundläggande säkerhetsåtgårder för att minska risken för brand, explosion, elektriska stötar eller personskador när hållen används.

OBS!

Användbara tips, rekommendationer eller information som hjälper användare att använda produkten.

Modellnamn och serienummer

Både modellnamnet och serienumret finns under hållens bas.

Skriv ned informationen eller sätt fast den extra produktetiketten (sitter ovanpå produkten) på denna sida för framtida användning.

Modellnamn

Serienummer

Säkerhetsinstruktioner

Sakerhetsaspekterna för denna apparat överensstammer med alla godkända tekniska standarder och säkerhetsstandarder. Som tillverkare anser vi dock också att det är vårt ansvar att informera dig om följande säkerhetsanvisningar.

▲ VARNING

Denna apparat är inte avsedd för att användas av en person (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller med brist på kunskap och erfarenhet. Detta gäller såvida de inte är under övervakning av, eller har fått instruktioner om hur apparaten används, från en person som ansvarar för deras säkerhet.

Barn måste hållas under uppsikt för att säkerställa att de inte leker med apparaten.

Denna apparat kan användas av barn som 8 år och äldre och av personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de hålls under uppsikt eller har fått anvisningar om användningen av apparaten på ett säkert sätt och förstår farorna som är inblandade. Barn får inte leka med apparaten. Rengöring och underhåll får inte utföras av barn utan tillsyn.

Möjligheten att koppla bort måste införlivas i de fasta ledningarna i enlighet med reglerna för ledningsdragning.

Säkerhetsinstruktioner

Denna apparat ska kunna kopplas bort från elnätet efter installationen. Bortkopplingen kan ske genom en åtkomlig kontakt eller en omkopplare placerad i de fasta ledningarna i enlighet med reglerna för ledningsdragning.

Om strömsladden skadas måste den omedelbart ersättas av tillverkaren, dess servicerepresentant eller andra med motsvarande kompetens för att undvika fara.

Den angivna fixeringsmetoden innefattar inte limning eftersom detta inte anses vara en pålitligt fixeringsmetod.

WARNING: Om ytan är sprucken ska du stänga av apparaten för att minska risken för elektriska stötar.

Under användning blir apparaten varm. Var försiktig så att du inte vidrör värmeelement inuti hällen.

WARNING: Åtkomliga delar kan bli heta under användning. Små barn ska hållas borta.

Ångbaserad rengöring är inte tillåten.

Metalliska föremål såsom knivar, gafflar, skedar och lock bör inte placeras på hållens yta eftersom de kan bli heta.

Efter användning ska du stänga av hållens element med dess reglage och inte förlita dig på detektorn för kokkärl.

Enheten är inte avsedd att styras av en extern timer eller ett separat fjärrkontrollsystem.

WARNING: Tillagningen måste övervakas. En kortsiktig tillagning måste övervakas kontinuerligt.

Apparaten får inte monteras bakom en dekorativ dörr eftersom detta kan leda till överhettning.

WARNING: Apparaten och dess åtkomliga delar blir heta under användning. Var försiktig så att du inte vidrör värmeelement. Barn under 8 år bör hållas borta om de inte kan hållas under ständig uppsyn.

WARNING: Oövervakad matlagning med fett eller olja på en håll kan vara farligt och leda till brand.

Försök ALDRIG släcka en eld med vatten. Stäng i stället av apparaten och täck sedan lågan med t.ex. ett lock eller en brandfilt.

WARNING: Risk för brand: Förvara inte föremål på kokytorna.

WARNING: Använd endast hållskydd som apparatens tillverkare har designat eller anger som lämpliga i bruksanvisningarna. Alternativt kan hållskydd som finns inbyggda i apparaten användas. Användning av olämpliga hållskydd kan orsaka olyckor.

Ytorna kan bli varma vid användning.

Denna apparat kan användas av barn som 8 år och äldre och av personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de hålls under uppsikt eller har fått anvisningar om användningen av apparaten på ett säkert sätt och förstår farorna som är inblandade. Barn får inte leka med apparaten. Rengöring och användarunderhåll får endast utföras av barn som är äldre än 8 år och under uppsikt.

Håll apparaten och dess sladd utom räckhåll för barn under åtta år.

⚠️ WARNING

Se till att en kvalificerad tekniker har monterat och jordat apparaten korrekt.

Service på apparaten får endast utföras av kvalificerad servicepersonal. Reparationer som utförs av ej kvalificerade individer kan orsaka personskada eller allvarliga tekniska fel. Kontakta din lokala kundtjänst om apparaten behöver repareras. Underlåtenhet att följa dessa anvisningar kan leda till skada och upphäva garantin.

Inbyggda apparater får endast användas när de har monterats i skåp och arbetsytor som överensstämmer med relevanta standarder. Detta garanterar tillräckligt skydd mot kontakt för elektriska enheter enligt de väsentliga säkerhetsstandarderna.

Om apparaten slutar fungera eller om det uppstår sprickor eller brister ska du:

• stänga av alla kokzoner,
• koppla bort hällen från strömförsörjningen och
• kontakta din lokala kundtjänst.

Om hällen spricker ska du stänga av apparaten för att minimera risken för elektriska stötar. Använd inte hällen förrän glasytan har bytts ut.

Säkerhetsinstruktioner

Använd inte hällen för att värma aluminiumfolie, produkter inslagna i aluminiumfolie eller frysta livsmedel förpackade i aluminiumkärl.

Vätska mellan underdelen av kokkärlet och hällen kan skapa ångtryck. Detta kan leda till att kokkärlet lyfts.

Se alltid till att kokytan och kokkärlets botten hålls torra.

Kokzonerna blir heta när du lagar mat.

Håll alltid små barn borta från apparaten.

Håll allt förpackningsmaterial utom räckhåll för barn eftersom det kan utgöra en fara för barnen.

Denna apparat får endast användas för vanlig matlagning och stekning vid hemmabruk. Den är inte avsedd för kommersiellt eller industriellt bruk.

Använd aldrig hällen för att värma upp utrymmet.

Var försiktig när du ansluter elektriska apparater till eluttag nära hållen. Strömkablar får inte komma i kontakt med hållen.

Överhettat fett och olja kan snabbt fatta eld. Lämna aldrig kokkärl utan uppsikt när du tillagar livsmedel i fett eller olja, till exempel vid tillagning av pommes frites.

Stäng av kokzonerna efter användning.

Håll alltid kontrollpanelen ren och torr.

Placera aldrig brännbara föremål på hällen då detta kan orsaka brand.

Det finns risk för brännskador om apparaten används vårdslöst.

Kablar från elektriska apparater får inte vidröra den heta kokytan på hållen eller heta kokkärl.

Använd inte hällen för att torka kläder.

Användare med pacemaker och aktiva hjärtimplantat måste hålla överkroppen vid ett avständ på minst 30 cm från induktionszonerna när de slås på. Om du är osäker bör du rådfråga enhetens tillverkare eller din läkare. (Endast för modeller med induktionshäll)

Försök inte reparera, demontera eller modifiera apparaten själv.

Stäng alltid av apparaten innan rengöring.

Rengör hällen i enlighet med rengörings- och skötselanvisningarna i denna handbok.

Håll husdjur borta från apparaten eftersom de kan trampa på apparatens styrreglage och orsaka fel.

Bortskaffande av förpackningsmaterialet

WARNING

Allt material som används för att packa produkten går att återvinna. Ark och hårda skumdelar är märkta på lämpligt sätt. Bortskaffa förpackningsmaterial och gamla apparater med hänsyn till säkerhet och miljön.

Korrekt bortskaffande av din gamla apparat

WARNING

Innan du bortskaffar din gamla apparat ska du se till att den inte går att använda för att undvika potentiella faror. Gör detta genom att be en behörig tekniker att koppla bort apparaten från strömförsörjningen och ta bort stromkabeln.

Apparaten får inte bortskaffas som hushållsavfall. Information om uppsamlingsdatum och allmänna platser för bortskaffande av avfall går att erhålla från din lokala avfallsavdelning eller kommunen.

Korrekt avfallshantering av produkten (elektriska och elektroniska produkter)

(Gäller i länder med separata insamlingssystem)

Denna symbol på produkten, tillbehören och i manualen anger att produkten och de elektroniska tillbehören (t.ex. laddare, headset, USB-kabel) inte bör sorteras tillsammans med annat hushållsavfall när de kasseras. Dessa föremål bör hanteras separat för ändamålsenlig återvinning av beståndsdelarna för att forhindra fara för hälsa och miljö. Hushållsanvändare bör kontakta återförsäljaren som sålt produkten eller kommunen för vidare information om var och hur produkten och tillbehören kan återvinnas på ett miljosäkert sätt.

Företagsanvändare bör kontakta leverantören samt verifiera angivna villkor i köpekontraktet. Produkten och de elektroniska tillbehören bör inte hanteras tillsammans med annat kommersiellt avfall.

Besök www.samsung.com/se/aboutsamsung/sustainability/environment/our-commitment/data/ för mer information om Samsungs miljöåtaganden och produktspecifika regulatoriska skyldigheter såsom REACH

Montera hällen

WARNING

Säkerställ att den nya apparaten endast installeras och jordas av behörig personal. Folj denna anvisning. Garantin täcker inte skador som kan uppstå på grund av inkorrekt installation. Tekniska data finns i slutet av denna handbok.

Säkerhetsanvisningar till installatören

• En enhet måste tillhandahállas vid den elektriska installationen som mojliggör att apparaten kopplas bort från elnåtet vid alla poler med en kontaktöppning som har en bredd på minst 3 mm. Passande isolationsenheter inkluderar ledningsskyddande bortkoppling, säkringar (säkringar av skruvtyp ska tas bort från hållaren), jordfelsbrytare och kontaktanordningar.
• Denna apparat motsvarar EN 60335 - 2 - 6 gällande brandskydd. Denna lyp av apparat måste installeras med ett högt skåp eller en vägg på ena sidan.
• Installationen måste säkerställa stötskydd.
• Köksenheten som apparaten installeras i måsté uppfylla stabilitetskraven enligt DIN 68930.
• Alla skurna ytor måste tatas med ett lämpligt tätningsmaterial för att skydda mot fukt.
• På arbetsytor med plattor måste fogarna i området där hållen är placerad fyllas helt med fogbruk.
• På arbetsytor med naturlig eller artificiell sten eller keramik, måste fjäderbeslagen fästas med en lämplig konstharts eller blandat bindemedel.
• Säkerställ att tätningen är korrekt monterad mot arbetsytan utan glapp. Ytterligare tätningsmaterial av silikon får inte användas eftersom detta gör borttagning vid service svårare.
• Hällen måste tryckas ut underifrån när den tas bort.
• En skiva kan installeras under hällen.
• Ventilationsutrymmet mellan arbetsylan och enhetens främre del på undersidan får inte täckas.

Verktyg du behöver

Blyertspenna Stjärnskruvmejsel Linjal eller rätskiva

Skyddsglasögon Sticksåg Borr

Ansluta till eluttaget

Innan anslutning utförs ska du kontrollera att apparatens nominella spänning - det vill saga den spänning som anges på typskylten - motsvarar den tillgängliga matningsspanningen. Typskylten sitter på hållens nedre holje.

WARNING

Den ska anslutas av en komponent eller utbildad person. Stäng av strömmen till kretsen innan ledningar ansluts till den.

Värmelementets spänning är AC 230 V\~ Apparaten fungerar också i nätverk med AC 220 V\~ eller AC 240 V\~. Hällen ska anslutas till elnätet med en enhet som möjliggör att apparaten kopplas bort från elnätet vid alla poler med en kontaktöppning som har en bredd på minst 3 mm, såsom automatisk ledningsskyddande bortkoppling, jordfelsbrytare eller säkring.

WARNING

Kabelanslutningarna måste göras i enlighet med föreskrifterna och plintskruvarna ska dras åt ordentligt.

A WARNING

När hållen är ansluten till elnätet ska du kontrollera att alla kokzoner är redo för användning genom att kort slå på var och en i ordning med maximal effekt och lämpligt kokkärl.

WARNING

Var uppmärksam på fas och neutral tilldelning (överensstämmelse) i anslutningen mellan huset och apparaten (anslutningssystem). I annat fall kan komponenter skadas. Garantin täcker inte skador till följd av felaktig montering.

WARNING

Om strömsladden skadas måste den omedelbart ersättas av tillverkaren, dess servicerepresentant eller andra med motsvarande kompetens för att undvika fara.

01 02 03 L N 0406 05 ⊕

1N\~(32 A)

01 220-240 V ~	04 Blå
02 Svart 05 Grå
03 Brun 06 Gron/gu

01 02 03 04 LIL2N 05 06 07

2N \~ (16 A) Separera ledningarna med 2 faser (L1 och L2) före anslutning.

01 220-240 V -	05 Blà
02 380-415 V ~	06 Crà
03 Svart 07 Grôn/gul
04 Brun

0104 02 05 03 06 L1N1 L2N2 07

2x1N \~ (16 A): Separera ledningarna före anslutning.

01 220-240 V ~	05 Brun
02 Svart 06 Gră
03 Blà 07 Crön/gul
04 220-240 V ~

A WARNING

Följ kopplingsschemat som finns nära terminalerna för korrekt matningsanslutning.

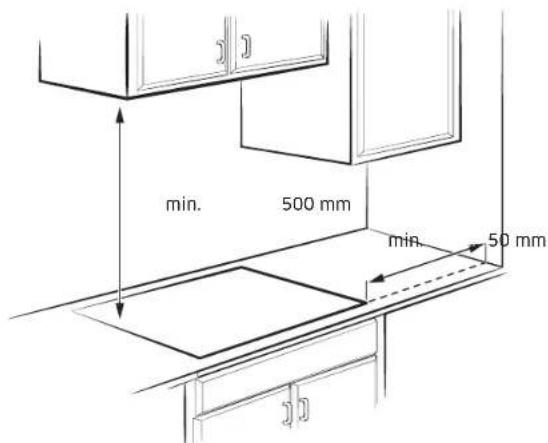

Installera i arbetsbänken

Anteckna serienumret på apparatens märkplåt innan installationen. Detta nummer krävs i håndelse av servicefrågor och syns inte efter installationen, eftersom det finns på den ursprungliga märkplåten på apparatens över- eller undersida.

OBS!

Var särskilt uppmärksam på de minimiavständ och fria utrymmen som krävs.

OBS!

Hällens undersida är utrustad med en fläkt. Eventuell läda under hållen ska inte användas för förvaring av små objekt eller papper eftersom de kan skada fläkten eller påverka kylningen om de sugs fast på den.

Montera hällen

Fjäderbaserade fästen (8) och skruvar (16)

Innan du börjar

Kokzoner

NZ84C5047**

01 01 01 02

NZ85C5047**

01 01 01 02

Innan du börjar

NZ84C6057**

01 01 01 -02-

NZ85C6057**

01 01 01 02

NZ84C6058**

01 01 01 02 3

NZ85C6058**

01 01 01 02

01 Induktionskokzon 02 Manoverpanel

Manöverpanel

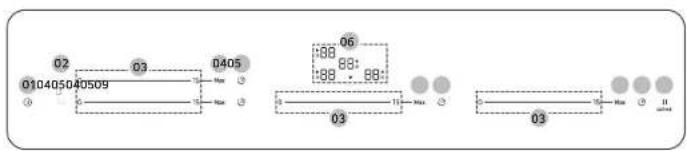

Manöverpanel 1 - NZ84C5047**


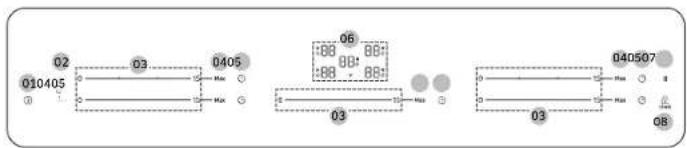

Manöverpanel 2 - NZ85C5047**

02 010405 03 0405 Max Max 06 88 88 88 88 03 040507 Max Max Q8

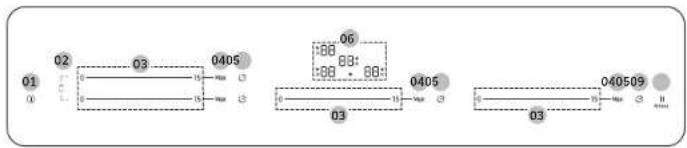

Manöverpanel 3 - NZ84C6057**

01 02 03 0405 06 08 09 03 0405 03 040509

Manöverpanel 4 - NZ84C6058**

01 ① 10:10:11 02 06 08 08 12D90504 Max ① Ⅱ

Manöverpanel 5 - NZ85C6057**

020 485 ... 03 01 04 05 Max 06 88 88: 88 88: 03 04 05 Max 03 07 08

Manöverpanel 6 - NZ85C6058**

0104120509 ① 02 10 06 88 88: 88 88: 11 Max 0 11 Min

Innan du börjar

01 Pårv För att aktivera och inaktivera hällen.
02 Flex-zon För att välja flex-zonen.
03 Kontrollfält	För att ställa in en värmeinställning och öka eller minska tiden.
04 Max Max Boost För att aktivera funktionen.
05 Timer För att slå på eller stänga av och ställa in timern.
06 Bildskärm	För att visa värmeinstallningar, restvarme och Wi-Flanslutningen.
07 || Pausa För att växla alla kokzoner till lågenergiinställningen.
08 Lås (låss)	Tryck ned i 3 sekunder för att låsa eller låsa upp manöverpanelen. (barnsäkerhetslås)
09 || Pausa och lås (låss)	För att växla alla kokzoner till lågenergiinställningen. Tryck ned i 3 sekunder för att låsa eller låsa upp manöverpanelen. (barnsäkerhetslås)
10 Kokzon För att välja kokzonen.
11 Kontrollvred	För att ställa in en värmeinställning och öka eller minska tiden.
12 Håll varm För att hålla tillagad mat varm.

Induktionsuppvärmning

A. Induktionsspole
B. Inducerade strömmar
C. Elektroniska kretsar

• Principen för induktionsuppvärmning: När du ställer ett kokkarl på en kokzon och slår på den, skapar de elektroniska kretsarna i induktionshällen "inducerade strömmar" i kokkärlets botten, vilket omedelbart hojer dess temperatur.
• Koka och stek snabbare: Effektiviteten är högre än för andra system eftersom grytan värms upp direkt och inte glaset, vilket gör att ingen värme går förlorad. Den största delen av den absorberade energin omvandlas till värme.

Säkerhetsavstängning

En kokzon stängs av automatiskt om den inte stängs av eller om effektnivån inte justeras under en lägre tidsperiod. Kokzonerna stängs av efter följande tidsperioder.

Effektnivå Avstängning
1-3 Efter 6 timmar
4-6 Efter 5 timmar
7-9 Efter 4 timmar
10-15 Efter 1,5 timmar

OBS!

88 visas om hällen överhettas på grund av onormal användning. Och hållen stängs av.

OBS!

89 visas om kokkärl är olämpliga, för små eller om inga kokkärl har placerats på kokzonen. Och den motsvarande kokzonen stängs av efter 1 minut.

OBS!

Läs "Felsökning" om en eller flera kokzoner stängs av innan den angivna tidsperioden har löpt ut.

Andra orsaker till varför en kokzon stängs av

Alla kokzoner stängs av om vätska kokar över på manöverpanelen. Den automatiska avstängningen aktiveras också om du placerar en våt trasa på manöverpanelen. I båda dessa fall måste du slå på apparaten igen med knappen Av/på ① efter att vätskan eller trasan har avlägsnats.

Indikator för restvärme

Närvaron av restvärme visas med H(för "varm") i displayen för motsvarande kokzon, när kokzonen eller kokhällen stangs av. Indikatorn för restvärme släcks bara när kokzonen har svalnat, även om kokzonen har stängls av. Du kan använda restvärmen för att tina eller hålla mat varm.

▲ VARNING

Det finns en risk för brännskador så länge som indikatorn för restvärme visas.

▲ VARNING

Om strömförsörjningen avbryts släcks symbolen R. och informationen om restvärme är inte längre tillgånglig. Det är dock fortfarande mojligt att branna sig. Detta kan undvikas genom att vara försiktig nära kokhällen.

Temperaturavkänning

Kokzonen sänks automatiskt till en lägre effektnivå om temperaturerna för kokzonerna av någon anledning överskrider säkerhetsnivåerna. Kylfläkten fortsätter att köras när du är klar med hållen tills hållens elektronik är nedkyld. Kylfläkten stängs av automatiskt beroende på elektronikens temperatur.

Innan du börjar

Kokkärl

Använd kokkärl med platt botten som är i kontakt med hela kokzonen. Kontrollera hur platt kokkärlet är genom att snurra en linjal på dess botten. Säkerställ att du följer alla rekommendationer för användning av kokkärl.

• Använd kokkärl som är gjorda av rätt material för induktionstillagning.
• Använd kokkärl av hög kvalitet med tjockare botten för bättre värmefördelning. Detta ger bäst tillagningsresultat.
• Använd rätt storlek på kokkarlet för mängden mat som ska tillagas.
• Låt inte kokkärlet koka torrt. Detta kan leda till permanenta skador såsom sprickor, smältning eller missfärgning som kan påverka den keramiska hållen. (Denna typ av skador täcks inte av garantin.)
• Använd inte smutsiga kokkärl eller kokkärl med ansamlat fett. Använd alltid kokkärl som är lätta att rengöra efter användning.

VARNING

• Kokzonerna kan se kalla ut efter att de har stängts av. Glasytan kan dock vara varm från restvärme som har överförts från kokkärlet. Risken för brännskador finns fortfarande.
• Vidrör inte varma kokkärl med bara händer. Använd alltid ugnsvantar eller grytlappar för att skydda händerna från brännskador.
• Skjut eller dra inte kokkärl över hållens yta. Delta kan skada hållen permanent.

Kokkärl för induktionskokzoner

Induktionshällen kan bara slås på när ett kokkärl med en magnetisk botten placeras på en av kokzonerna. Du kan använda de lämpliga kokkärlen nedan.

Material Lämplighet
Stål, emaljerat stål, gjutjärn Ja
Rostfritt stål	Ja (om en magnet fastnar på kokkärlets botten)
Aluminium, koppar, mässing, glas, keramik, porslin	Noj

OBS!

• Kokkärl som är lämpliga för induktionstillagning är märkta som lämpliga av tillverkaren.
• Vissa kokkarl kan ge ifrån sig ljud när de används på induktionskokzoner.
• Dessa ljud innebär inte att hållen inte fungerar som den ska och påverkar inte användningen av den.
• Speciella kokkärl av rostfritt stål är kanske inte lämpliga för induktionstillagning. Kontrollera om en magnet fastnar på kokkärlets botten.

Storlekar på kokkärl för induktionskokzoner

Induktionskokzonerna justeras automatiskt till storleken på kokkärlets botten, upp till en viss gräns. Den magnetiska delen av kokkärlets botten måste dock ha en minsta diameter vilken beror på kokzonens storlek.

Använd ett kokkärl vars ferromagnetiska diameter motsvarar kokzoner för bästa resultat. Försök att använda en större kokzon om den inte känner av kokkärlet.

OBS!

Information om kokkärlets diameter finns i specifikationen för modellens kokzoner.

Andra induktionskokkärl

Vissa kokkärl har ett tunt magnetisk material i botten för att de ska fungera med en håll med induktionsuppvärmning. Dessa kokkärl har svag magnetism och fungerar kanske inte bra. (Svag magnetism innebär att en magnet inte fastnar ordentligt eller att området där magneten fastnar är litet.)

A. Område där en magnet inte fastnar
B. Område där en magnet fastnar

- Även om kokkärlet är utformat för en induktionshäll kan uppvärmningsprestandan vara dålig eller ibland kan hållen inte kanna igen kokkärlet beroende på storleken och styrkan på det magnetiska området på kokkårlets botten.

Bara det ferromagnetiska området värms upp när ett stort kokkärl med ett litet ferromagnetiskt område används. Värmen är kanske därför inte enhetligt fördelat över kokkärlet.

Lämplighetstest

Ett kokkarl är lämpligt för induktionstillagning om en magnet fastnar på kokkärlets botten och det är märkt som lämpligt av dess tillverkare.

• Du kan känna igen ett bra kokkärl på dess botten. Basen ska vara så tjock och platt som möjligt.
• Var särskilt uppmärksam på basens diameter när du köper ett nytt kokkärl. Tillverkare specificerar ofta bara diametern på kokkärlets övre kant.
• Använd inte kokkärl med en skadad botten med ojämna kanter eller grader. Skadade kokkärl kan repa den keramiska hållen permanent om du skjuter dem över ytan.
• Basen på kokkärl buktar normalt sett något inåt (konkava) när de kalla. De får inte bukta utåt (konvexa).
• Följ tillverkarens anvisningar om du vill använda en särskild typ av kokkärl, såsom en tryckkokare, en sjudkastrull eller en wokpanna.

Innan du börjar

Korrekt placering

Korrekt Inkorrekt
Kokkärl med platt botten och raka sidor	Kokkärl med böjd(a) eller skev(a) botten eller sidor
Kokkärlet uppfyller eller överskrider den rekommenderade minsta storleken för kokzonen.	Kokkärlet uppfyller inte den minsta storleken som krävs för den aktuella kokzonen.
Kokkärlet sitter helt på hållens yta. Kokkärlet sitter på hållens beslag eller sitter inte helt på hållens yta.
Kokkärlet är korrekt balanserat. Det tunga handtaget gör att kokkärlet lutar.

Energispartips

Följ dessa tips för att spara energi.

• Placera alltid kokkärlet på en kokzon innan du slår på motsvarade kokzon.
• Håll kokzonerna och kokkärlens bottnar rena. Annars används mer energi.
• Sätt på locket på kokkärlet om ett finns tillgångligt. Detta minskar energiförbrukningen.
• Stäng av kokzonen innan koktiden är slut. Använd restvärmen för att hålla maten varm.

Lämplighetstest för kokkärl

Du kan testa kokkärl för att se om de är lämpliga för användning med produkten.

1. Tryck på knappen På/av ① i 1-2 sekunder för att slå på hållen.
2. Tryck på knappen Lås i 3 sekunder för att aktivera barnsakerhetsläset.
3. Tryck på den främre högra knappen Timer ⓘ i 3 sekunder för att aktivera läget för att testa om kokkärl är lämpliga.
4. Placera kokkärlet på en av kokzonerna och tryck sedan på och håll ned knappen Max Boost Måxsekunder.

Bildskärm Beskrivning
0 Kokkärlet är inte lämpligt
1-7 Kokkärlet är lämpligt med inteineffektivt
8-10 Kokkärlet är lämpligt

Användning (NZ8\*\*\*\*\*7\*\*)

Använda tryckknapparna

For att använda tryckknapparna ska du vidröra önskad knapp med en fingerspets tills relevant visad information tands eller släcks eller tills önskad funktion aktiveras. Se till att du bara vidrör en knapp när du använder apparaten. Du kan också råka trycka på en närliggande knapp om ditt finger ligger för platt på knappen.

Ljud under användning

Om du kan höra

• Sprakande ljud: kokkarlet är gjort av andra material.
• Visslande Ijud: du använder fler än två kokzoner och kokkärlet är gjort av andra material.
• Brummande ljud: du använder höga effektnivåer.
  • Klickande ljud: elektrisk omkoppling sker.
  • Väsande eller surrande ljud: flåkten är igång
  Dessa ljud är normala och är inte relaterade till fel.

WARNING

Använd inte kokkärl med andra storlekar och material.

Användning av kokkärl med andra storlekar eller material kan leda till ljud och vibrationer.

OBS!

Anvandning av låga effektnivåer (1-5) kan leda till klickande ljud.

Den första rengöringen

Torka den keramiska glasylan med en fuktig trasa och glasrengöringsmedel för keramiska hållar.

WARNING

Använd inte fråtande eller slipande rengöringsmedel. Detta kan skada ytan,

Slå på apparaten

Du slår på apparaten med knappen På/av ① Tryck på knappen På/av ① i cirka 1–2 sekunder.

OBS!

Efter att du har slagit på apparaten med knappen På/av ①, måste du välja en effektnivå inom cirka 20 sekunder. Annars stänger apparaten av sig själv av sakerhetsskäl.

Stänga av apparaten

Använd knappen På/av Ⓤför att stanga av apparaten helt. Tryck på knappen På/av Ⓐ i cirka 1-2 sekunder.

OBS!

Efter att du har stängt av en enskild kokzon eller hela kokytan visas närvaron av restvärme i de digitala bildskärmarna för respektive kokzon med 88 86 vilket är två steg för "varm".

H. Forsvinner när temperaturen sjunker.

Välja kokzon och effektnivå

1. Tryck på det motsvarande kontrollfältet för att välja kokzonen.
2. Använd kontrollfältet för att ställa in och justera effektnivån.

Kontrollfält	0——15——Max
Kontrollvred	Max

OBS!

∅ visas på kokzonens bildskärm om fler än en knapp trycks ned i mer än 8 sekunder.

Användning (NZ8\*\*\*\*\*7\*\*)

Föreslagna inställningar för att tillaga specifik mat

Siffrorna i tabellen nedan är riktlinjer. Effektnivån som krävs för olika tillagningsmetoder beror på ett antal faktorer och inkluderar kvaliteten på kokkärlet som används och typen och mängden mat som tillagas.

Effektnivå Tillagningsmetod Användningsexempel
14-15	Varma upp/bryna/steka	Varma upp stora mängder vätska, koka pasta, bryna kött och grytor, bräsera kött
8-11 Intensiv stekning		Biff, rostbiff, rösti, korv, pannkakor/plättar
7-10 Steka		Schnitzel/kollett, lever, fisk, kroketter, stekta ägg
5-7 Koka		Koka upp till 1.5 l vätska, potatis, grönsaker
2-4	Ångkoka/sjuda/koka	Ångkoka och sjuda små mängder gronsaker, koka ris och mjolkrätter
1-2 Smälta		Smälta smör, lösa upp gelatin, smälta choklad

OBS!

Du måste justera effektnivån efter kokkärlet och livsmedlen som används.

Max Boost

Funktionen Max Boost gör ytterligare effekt tillgånglig för varje kokzon. (Exempel: koka en stor volym med vatten)

Efter perioden med Max Boost återgår kokzonerna automatiskt till den högsta värmeinställningen.

OBS!

• Under vissa omständigheter kan funktionen Max Boost inaktiveras automatiskt för att skydda hållens interna elektroniska komponenter. Det är till exempel inte möjligt att använda maximal effekt på både den främre och den bakre Flex-zonen samtidigt.
• Information om perioden för Max Boost finns i specifikationen för modellens kokzoner.

Effekthantering

Kokzonerna kan använda en viss maximal effekt.

Effekthanteringen sanker automatiskt effektnivå på kokzonen om detta effektintervall överskrids när funktionen Max Boost slås på.

Sedan ändras bildskärmen från den inställa effektnivån till den högsta möjliga effektnivån.

Använda Flex-zonen (endast på modeller med Flex-zoner)

Flex-funktionen kan styra hela kokzonen på sida 1 för stora kokkärl. (Exempel: ovala kokkärl, fiskgryta)

1. Tryck på knappen Flex-zon ☐
2. Använd kontrollfältet för att stalla in och justera effektnivån.

OBS!

• Funktionen Flex-zon stängs av om knappen Flex-zon 3 trycks in under användning.
• Om du trycker på knappen Flex-zon medan varje kokzon används med olika nivåer, ställs Flex-zonen in på den högre nivån.

Flex-zon Plus (endast på modeller med Flex-zon Plus)

Flex-zonen är ett stort tillagningsområde på hållens vänstra sida (se bilden till vänster) som är specifikt utformad för att användas med flera grytor och kastruller samtidigt, med olika former och storlekar. Flex-zonen har fyra zoner som drivs av individuella induktionspolar, vilket gör att du kan laga mat oavsett var kokkärlet är placerat på kokzonen.

Med Flex-zon Plus kan du använda en kombination av olika kokzoner för att utöka tillagningsområdet. Tryck på knappen Flex-zon för att använda kokzonerna på följande sätt.

Kokzon 1 Kokzon 1 Kokzon 1 Kokzon 2 Kokzon 2 Kokzon 2 Kokzon 3 Kokzon 3 Kokzon 3 Kokzon 4 Kokzon 4 Kokzon 4

OBS!

• Diameter på kokkärlets botten måste vara minst 14 cm om du bara använder ett kokkärl.

• Det kan 5-10 sekunder innan hällen känner igen var kokkärl är placerade.

• Ljud kan uppstå medan hållen känner igen kokkärl.

• Ta inte bort kokkärl under tillagning. Hällen stänger automatiskt av värmen till kokzoner av säkerhetsskäl om kokkärl tas bort i mer än 5 sekunder.

Använda Flex-zon Plus (endast på modeller med Flex-zon Plus)

1. Tryck på knappen Flex-zon ☐

2. Använd knappen Effektnivå för att ställa in och justera effektnivån.

OBS!

• Funktionen Flex-zon stängs av om knappen Flex-zon 8 trycks in under användning.
• Om du trycker på knappen Flex-zon medan varje kokzon används med olika nivåer, ställs Flex-zonen in på den högre nivån.
• När du flyttar eller placerar ytterligare kokkärl på en ny Flex-zon ska du avbryta den aktuella användningen och sedan trycka på den motsvarande knappen Kokzon för att aktivera kokzonen.

Timer

Använda timern som en säkerhetsavstängning

Kokzonen stängs av automatiskt efter att en specifik inställd tid för en kokzon har löpt ut. Denna funktion kan användas för flera kokzoner samtidigt.

Ställa in timern

Kokzonen eller -zonerna som du vill använda säkerhetsavstängningen för måste vara påslagna.

1. Tryck på knappen Timer

2. Tryck på knappen Timer ⏻ upprepade gånger för att ställa in timern.

3. Håll ned knappen Timer Ⓜ i 3 sekunder för att avbryta timerinställningarna.

OBS!

• Tryck på och håll ned knappen Timer ⓣtills det önskade värde visas för att andra installningarna snabbare.
• Ett upprepat pipljud hörs när timern avslutas. Och sedan stängs kokzonen av.

Användning (NZ8\*\*\*\*\*7\*\*)

Pausa/återuppta

Funktionen Pausa/återuppta växlar automatiskt alla kokzoner till den lögsta effektnivån och sedan tillbaka till den tidigare inställda effektnivån. Denna funktion kan användas för att tillfälligt pausa och sedan fortsätta tillagningsprocessen, t.ex. om du behöver besvara ett samtal. När funktionen Pausa/återuppta är aktiverad är alla knappar inaktiverade, förutom knapparna Pausa II. Läs och På/av. ① Tryck på knappen Pausa Igen för att återuppta tillagningen.

	Manöverpanel Bildskärm
För att slå på	Tryck på knappen Pausa II	''
För att stänga av	Tryck på knappen Pausa II	Återgå till tidigare effektnivå

Snabbstopp

Detta alternativ minskar antal steg och tiden det tar att avsluta tillagningen. Tryck på knappen Kokzon ☐ 2 sekunder för att stänga av en kokzon.

OBS!

Knappen Flex-zon □ har inte stöd för snabbstoppsfunktionen.

Barnsäkerhetslås

Du kan använda barnsäkerhetsläset för att skydda mot att en kokzon aktiveras oavsiktligt och kokytan aktiveras. Manöverpanclen, med undantag för knappen Av/på ①bara för att stänga av), kan låsas för att förhindra att installningarna ändras oavsiktligt, till exempel om du torkar panelen med en trasa.

Slå på och av barnsäkerhetsläset

1. Tryck på knappen Lås i cirka 3 sekunder. En ljudsignal hörs som en bekräftelse.
2. Tryck på valfri knapp. 80 visas på bildskärmarna vilket visar att barnsäkerhetslåset är aktiverat.
3. Tryck på knappen Lås (lsted) igen i 3 sekunder för att stänga av barnsäkerhetsläset. En ljudsignal hörs som en bekräftelse.

OBS!

• Barnlåset är aktivt oavsett om hållen är på eller av.
• Du kan aktivera barnsäkerhetsläset under tillagning. Tryck på knappen På/av ① för att stänga av kokzonen med barnsäkerhetsläset aktiverat.

Gräns för maximal effekt

Med denna funktion kan du justera enhetens maximala effekt.

1. Se till att strömmen är av.
2. Tryck samtidigt på den framre vänstra knappen Max Boost och den bakre vänstra knappen Timer ⏻ i cirka 3 sekunder.
3. Tryck på den främre högra knappen Timer ① i cirka 3 sekunder.
4. Tryck på den främre vänstra knappen Timer ⓣ i cirka 1,5 sekund. Bildskärmen visar Poch den aktuella maximala effekten.
5. Du kan justera effektgränsen med knappen Lås (3 000 W, 4 000 W, 7 400 W)
6. Tryck på knappen På/av för att spara inställningen.

OBS!

I lägeffektsläget (3 000 W, 4 000 W) justeras effektnivån automatiskt.

Ljud av/på

1. Tryck på knappen På/av 📣irka 1-2 sekunder.
2. Tryck på främre högra knappen Timer ⏻ i 2 sekunder inom 10 sekunder från att du slog på hållen.
3. Ljudet stängs av och 08 visas på bildskärmen.
4. Upprepa steg 1 och steg 2 för att ändra ljudinställningen. Ljudet slås på och visas på bildskärmen.

OBS!

Det är inte möjligt att ändra ljudinställningen efter mer än 10 sekunder från att du slog på hållen.

Smart Connect

Hällen har en inbyggd Wi-Fi-modul som du kan använda för att synka hållen med SmartThings-appen. Med appen på din smartphone kan du:

- overvaka driftstatusen och effektnivåinställningarna för hållens element

- övervaka av timerinställningarna.

Funktioner som kan styras från SmartThings-appen kanske inte fungerar på korrekt sätt om kommunikationsförhållandena är dåliga eller om produkten är installerad på en plats med svag Wi-Fi-signal.

Så här ansluter du hällen

Innan du kan använda fjärrfunktionen på din Samsung-häll måste du parkoppla den med SmartThings-appen.

1. Hämta och öppna SmartThings-appen på din smartphone eller surfplatta.
2. Tryck på knappen Pausa II i cirka 5 sekunder for att aktivera "AP"
3. Wi-Fi-lampan blinkar medan anslutningen upprättas. När processen är klar lyser lampan utan att blinka. Nu är hållen ansluten.
4. Följ anvisningarna i appen för att ansluta igen om Wi-Fi-lampan för Smart Connect inte tänds.

OBS!

• Se till att hållen inte används medan du konfigurerar Smart Connectfunktionen.
• Ytterligare anvisningar finns i bruksanvisningen på www.samsung.com.

Wi-Fi på/av

Upprepa steg 1 och steg 3 för slå på och stänga av Wi-Fi.

1. Tryck på knappen På/av ① i cirka 1-2 sekunder för att slå på hållen.
2. Tryck på knappen Lås i cirka 3 sekunder för att aktivera barnsäkerhetsläset.
3. Tryck på knappen för den främre högra Max Boost i cirka 3 sekunder.

Användning (NZ8\*\*\*\*\*7\*\*)

Styra en köksfläkt

Denna enhet innehåller en Bluetooth-enhet som du kan använda för att ansluta hållen till styrbara modeller av Samsung-köksfläktar. Med Bluetooth-anslutningen kan du använda köksflaktens styrfunktion med SmartThings-appen. Mer information om styrbara modeller av Samsung-köksfläktar finns på www.samsung.com.

Ansluta till en styrbar köksfläkt

1. Följ anvisningarna på den styrbara köksflakten och aktivera Bluetoothanslutningen.
2. Tryck på och håll ned de främre högra knapparna Timer ⏻ och Pausa II samtidigt för att uppråtta Bluetooth-anslutningen. blisas på bildskärmen när Bluetooth-anslutningen är upprättad.

OBS!

• Det går inte att använda SmartThings-appen för att övervaka och styra köksfläkten om Smart Connect-anslutningen inte är upprättad.
• Om en Smart Connect-anslutning inte är upprättad kan du använda en Bluetooth-anslutning för att parkoppla hållen med köksfläkten och synka dem. Följ steg 2 och steg 3 ovan för att göra detta.

Användning (NZ8\*\*\*\*\*8\*\*)

Slå på apparaten

Du slår på apparaten med knappen På/av ① Tryck på knappen På/av ① i cirka 1-2 sekunder.

OBS!

Efter att du har slagit på apparaten med knappen På/av Ⓞ måste du välja en effektnivå inom cirka 20 sekunder. Annars stänger apparaten av sig själv av säkerhetsskäl.

Stänga av apparaten

Använd knappen På/av Ⓤ för att stanga av apparaten helt. Tryck på knappen På/av Ⓐ i cirka 1-2 sekunder.

OBS!

Efter att du har stängt av en enskild kokzon eller hela kokytan visas närvaron av restvärme i de digitala bildskärmarna för respektive kokzon med 88 88 vilket är två steg för "varm". 88 88 försvinner när temperaturen sjunker.

Välja kokzon och effektnivå

1. Tryck på det motsvarande kontrollfältet för att välja kokzonen.
2. Använd kontrollfältet för att ställa in och justera effektnivån.

Kontrollfält	0——15—Max
Kontrollvred	Max

OBS!

80 visas på kokzonens bildskärm om fler än en knapp trycks ned i mer än 8 sekunder.

Föreslagna inställningar för att tillaga specifik mat

Siffrorna i tabellen nedan är riktlinjer. Effektnivån som krävs för olika tillagningsmetoder beror på ett antal faktorer och inkluderar kvaliteten på kokkärlet som används och typen och mängden mat som tillagas.

Effektnivå Tillagningsmetod Användningsexempel
14-15	Varma upp/bryna/steka	Varma upp stora mängder vätska, koka pasta, bryna kött och grytor, bräsera kött
8-11 Intensiv stekning		Biff, rostbiff, rösti, korv, pannkakor/plättar
7-10 Steka		Schnitzel/kollett, lever, fisk, kroketter, stekta ägg
5-7 Koka		Koka upp till 1.5 l vätska, potatis, grönsaker
2-4	Ångkoka/sjuda/koka	Ångkoka och sjuda små mängder gronsaker, koka ris och mjolkrätter
1-2 Smälta		Smälta smör, lösa upp gelatin, smälta choklad

OBS!

Du måste justera effektnivån efter kokkärlet och livsmedlen som används.

Max Boost

Funktionen Max Boost gör ytterligare effekt tillgånglig för varje kokzon. (Exempel: koka en stor volym med vatten)

Efter perioden med Max Boost återgår kokzonerna automatiskt till den högsta värmeinställningen.

OBS!

• Under vissa omständigheter kan funktionen Max Boost inaktiveras automatiskt för att skydda hållens interna elektroniska komponenter. Det är till exempel inte möjligt att använda maximal effekt på både den främre och den bakre Flex-zonen samtidigt.
• Information om perioden för Max Boost finns i specifikationen för modellens kokzoner.

Effekthantering

Kokzonerna kan använda en viss maximal effekt.

Effekthanteringen sanker automatiskt effektnivå på kokzonen om detta effektintervall överskrids när funktionen Max Boost slås på.

Sedan ändras bildskärmen från den inställa effektnivån till den högsta möjliga effektnivån.

Använda Flex-zonen (endast på modeller med Flex-zoner)

Flex-funktionen kan styra hela kokzonen på sida 1 för stora kokkärl. (Exempel: ovala kokkärl, fiskgryta)

1. Tryck på knappen Flex-zon 3.
2. Använd kontrollfältet för att stalla in och justera effektnivån.

OBS!

• Funktionen Flex-zon stängs av om knappen Flex-zon 3 trycks in under användning.
• Om du trycker på knappen Flex-zon 8 medan varje kokzon används med olika nivåer, ställs Flex-zonen in på den högre nivån.

Flex-zon Plus (endast på modeller med Flex-zon Plus)

Flex-zonen är ett stort tillagningsområde på hållens vänstra sida (se bilden till vänster) som är specifikt utformad for att användas med flera grytor och kastruller samtidigt, med olika former och storlekar. Flex-zonen har fyra zoner som drivs av individuella induktionspolar, vilket gör att du kan laga mat oavsett var kokkärlet är placerat på kokzonen.

Med Flex-zon Plus kan du använda en kombination av olika kokzoner för att utöka tillagningsområdet. Tryck på knappen Flex-zon för att använda kokzonerna på följande sätt.

Kokzon 1 Kokzon 1 Kokzon 1 Kokzon 2 Kokzon 2 Kokzon 2 Kokzon 3 Kokzon 3 Kokzon 3 Kokzon 4 Kokzon 4 Kokzon 4

OBS!

• Diameter på kokkärlets botten måste vara minst 14 cm om du bara använder ett kokkärl.
• Det kan 5–10 sekunder innan hållen känner igen var kokkärl är placerade.
• Ljud kan uppstå medan hällen känner igen kokkärl.
• Ta inte bort kokkärl under tillagning. Hällen stänger automatiskt av värmen till kokzoner av säkerhetsskäl om kokkärl tas bort i mer än 5 sekunder.

Använda Flex-zon Plus (endast på modeller med Flex-zon Plus)

1. Tryck på knappen Flex-zon ☐.
2. Använd knappen Effektnivå för att ställa in och justera effektnivån.

OBS!

• Funktionen Flex-zon stängs av om knappen Flex-zon trycks in under användning.
• Om du trycker på knappen Flex-zon medan varje kokzon används med olika nivåer, ställs Flex-zonen in på den högre nivån.
• Når du flyttar eller placerar ytterligare kokkärl på en ny Flex-zon ska du avbryta den aktuella användningen och sedan trycka på den motsvarande knappen Kokzon för att aktivera kokzonen.

Håll varm

1. Använd denna funktion för att hålla tillagad mat varm. Tryck på den motsvarande knappen Kokzon □.
2. Tryck på knappen Håll varm
3. Kokzonens bildskärm ändras.
4. Tryck på knappen Håll varm iden för att stanga av kokzonen.

Timer

Använda timern som en säkerhetsavstängning

Kokzonen stängs av automatiskt efter att en specifik inställd tid för en kokzon har löpt ut. Denna funktion kan användas för flera kokzoner samtidigt.

Ställa in timern

Kokzonen eller -zonerna som du vill använda säkerhetsavstängningen för måste vara påslagna.

1. Tryck på knappen Timer
2. Tryck på knappen Timer ⏻ upprepade gånger för att ställa in timern.
3. Håll ned knappen Timer Ⓜ i 3 sekunder för att avbryta timerinstallningarna.

OBS!

• Tryck på och håll ned knappen Timer Ⓤ tills det önskade värde visas för att ändra inställningarna snabbare.
• Ett upprepat pipljud hörs när timern avslutas. Kokzonen stangs dock inte av.

Pausa/återuppta

Funktionen Pausa/återuppta växlar automatiskt alla kokzoner till den lägsta effektnivån och sedan tillbaka till den tidigare inställda effektnivån. Denna funktion kan användas för att tillfälligt pausa och sedan fortsätta tillagningsprocessen, Lex. om du behöver besvara ett samtal.

När funktionen Pausa/återuppta är aktiverad är alla knappar inaktiverade, förutom knapparna Pausa och läs ^II och På/av ①

Tryck på knappen Pausa och lås ^II igen för att återuppta tillagningen.

	Manöverpanel Bildskårm
För att slå på	Tryck påknappen Pausa och lås _il	^11
För att stänga av	Tryck påknappen Pausa och lås _il	Återgå till tidigare effektnivå

Snabbstopp

Detta alternativ minskar antal steg och tiden det tar att avsluta tillagningen. Tryck på knappen Kokzon 12 sekunder för att stänga av en kokzon.

OBS!

Knappen Flex-zon □ har inte stöd för snabbstoppsfunktionen.

Användning (NZ8\*\*\*\*\*8\*\*)

Barnsäkerhetslås

Du kan använda barnsäkerhetsläset för att skydda mot att en kokzon aktiveras oavsiktligt och kokytan aktiveras. Manöverpanelen, med undantag för knappen Av/på (bara för att stänga av), kan låsas för att förhindra att inställningarna ändras oavsiktligt, till exempel om du torkar panelen med en trasa.

Slå på och av barnsäkerhetsläset

1. Tryck på knappen Pausa och lås Ⅱ i cirka 3 sekunder. En ljudsignal hörs som en bekräftelse.
2. Tryck på valfri knapp. Visas på bildskärmarna vilket visar att barnsäkerhetsläset är aktiverat.
3. Tryck på knappen Pausa och lås ^II igen i 3 sekunder for att stänga av barnsäkerhetsläset. En ljudsignal hörs som en bekräftelse.

OBS!

• Barnlåset är aktivt oavsett om hållen är på eller av.
• Du kan aktivera barnsäkerhetsläset under tillagning. Tryck på knappen På/av ① eller stäng först av barnsäkerhetsläset och tryck sedan på den motsvarande knappen Kokzon □, för att stänga av kokzonen med barnsäkerhetsläset aktiverat.

Gräns för maximal effekt

Med denna funktion kan du justera enhetens maximala effekt.

1. Se till att strömmen är av.
2. Tryck på knappen Pausa och lås ^II i cirka 3 sekunder för att aktivera barnsäkerhetsläset.
3. Tryck samtidigt på den vanstra, främre knappen Kokzon □ och den högra, främre knappen Kokzon □ cirka 3 sekunder.
4. Tryck på knappen Timer Ⓤirka 3 sekunder. Bildskarmen visar forh den aktuella maximala effekten.
5. Du kan justera effektgränsen med knappen Pausa och läs (3 000 W, 4 000 W, 7 400 W)
6. Tryck på knappen På/av Ⓞför att spara inställningen.

OBS!

I lägeffektslaget (3 000 W. 4 000 W) justeras effektnivån automatiskt.

Ljud av/på

1. Tryck på knappen På/av 📞irka 1-2 sekunder.
2. Tryck på knappen Timer ⏻ i 3 sekunder inom 10 sekunder från att du slog på hållen.
3. Ljudet stängs av och Össas på bildskärmen.
4. Upprepa steg 1 och steg 2 för att ändra ljudinstallningen. Ljudet slås på och öä visas på bildskärmen.

OBS!

Det är inte möjligt att andra ljudinställningen efter mer än 10 sekunder från att du slog på hållen.

Smart Connect

Hällen har en inbyggd Wi-Fi-modul som du kan använda för att synka hållen med SmartThings-appen. Med appen på din smartphone kan du:

- övervaka driftstatusen och effektnivåinställningarna för hållens element

- kontrollera och ändra timerinställningar.

Funktioner som kan styras från SmartThings-appen kanske inte fungerar på korrekt sätt om kommunikationsförhållandena är dåliga eller om produkten är installerad på en plats med svag Wi-Fi-signal.

Så här ansluter du hällen

Innan du kan använda fjärrfunktionen på din Samsung-häll måste du parkoppla den med SmartThings-appen.

1. Hämta och öppna SmartThings-appen på din smartphone eller surfplatta.

2. Tryck på knappen På/av ① i cirka 1-2 sekunder för att slå på hållen.

3. Tryck på knappen Pausa och läs ^II i cirka 3 sekunder för att aktivera barnsäkerhetsläset.

4. Följ anvisningarna i appen och tryck på och håll sedan ned knappen Max 3 sekunder.

5. Wi-Fi-lampan blinkar medan anslutningen upprättas. När processen är klar lyser lampan utan att blinka. Nu är hållen ansluten.

6. Följ anvisningarna i appen för att ansluta igen om Wi-Fi-lampan för Smart Connect inte tänds.

OBS!

- Se till att hållen inte används medan du konfigurerar Smart Connectfunktionen.

- Ytterligare anvisningar finns i bruksanvisningen på www.samsung.com.

Wi-Fi pă/av

Upprepa steg 2 och steg 4 för slå på och stänga av Wi-Fi.

Styra en köksfläkt

Denna enhet innehåller en Bluetooth-enhet som du kan använda för att ansluta hållen till styrbara modeller av Samsung-köksfläktar. Med Bluetooth-anslutningen kan du använda koksfläktens styrfunktion med SmartThings-appen. Mer information om styrbara modeller av Samsung köksfläktar finns på www.samsung.com.

Ansluta till en styrbar köksfläkt

1. Hämta och kör SmartThings-appen på din smartphone. Avsluta sedan Smart Connect-proceduren för att ansluta till hållen.

2. Följ anvisningarna på den styrbara köksfläkten och aktivera Bluetoothanslutningen.

3. Tryck på och håll ned knapparna Timer ① och Pausa och lås, samtidigt för att uppråta Bluetooth-anslutningen. Bössas på bildskärmen när Bluetooth-anslutningen är upprättad.

4. Följ anvisningarna i bruksanvisningen för den styrbara köksfläkten och appguiden, för att styra köksfläkten.

OBS!

- Det går inte att använda SmartThings-appen för att övervaka och styra köksfläkten om Smart Connect-anslutningen inte är upprättad.

- Om en Smart Connect-anslutning inte är upprättad kan du använda en Bluetooth-anslutning för att parkoppla hållen med köksflakten och synka dem. Följ steg 2 och steg 3 ovan för att göra detta.

Underhålla apparaten

Häll

WARNING

Rengöringsmedel får inte komma i kontakt med en uppvärmd keramisk glasyta: Alla rengöringsmedel måste avlägsnas med en riklig mängd vatten efter rengoring eftersom de kan ha en frätande effekt när ytan är varm. Använd inte aggressiva rengöringsmedel såsom grill- eller ugnsspray, skursvampar eller slipande grytsvampar.

OBS!

Rengör den keramiska glasytan efter varje användning medan den fortfarande ar varm vid beröring. Detta förhindrar att spill bränns fast på ytan. Avlägsna avlagringar, vattenmärken, fett och metalliska missfärgningar med kommersiella rengoringsmedel för keramiskt glas eller rostfritt stål.

Lätt smuts

1. Torka av den keramiska glasytan med en fuktig trasa.
2. Torka torrt med en ren trasa. Det får inte finnas kvar några rester av rengöringsmedel på ytan.
3. Rengöra hela den keramiska glasytan noga en gång i veckan med ett kommersiellt rengöringsmedel för keramiskt glas eller rostfritt stål.
4. Torka den keramiska glasytan med riklig mängd vatten och torka torrt med en ren, luddfri trasa.

Envis smuts

1. Använd en glasskrapa för att ta bort mat som har kokat över och envis smuts.
2. Placera glasskrapan i en vinkel mot den keramiska glasytan.
3. Ta bort smuts genom att skrapa med bladet.

OBS!

Glasskrapor och rengöringsmedel för keramiskt glas finns hos din återförsäljare.

Problematisk smuts

1. Ta omedelbart bort fastbränt socker, smält plast, aluminiumfolie eller annat material med en glasskrapa medan det fortfarande är varmt.

WARNING

Det finns risk för brännskador när glasskrapan används på en varm kokzon:

1. Rengör hällen som vanligt när den har svalnat. Om kokzonen där något har smält har fått svalna ska du värma upp den igen för rengöring.

OBS!

Det går inte att ta bort repor eller mörka fläckar på den keramiska glasytan som har orsakats av till exempel en kastrull med vassa kanter. De påverkar dock inte hållens funktionalitet.

Hällens ram (valfritt)

WARNING

Använd inte ättika, citronsaft eller avkalkningsmedel på hållens ram. Om du gör detta uppstår matta fläckar.

1. Torka av ramen med en fuktig trasa.

2. Fukta torkad smuts med en våt trasa. Torka av och gnugga torrt.

För att undvika att din apparat skadas

• Använd inte hållen som arbetsyta eller för förvaring.
• Använd inte en kokzon om det inte finns något kokkärl på hållen eller om kärlet är tomt.
• Keramiskt glas är mycket härdat och tåligt mot plötsliga temperaturförändringar men det är inte oförstörbart. Den kan skadas av ett skarpt eller hårt föremål som faller ner eller tappas på hållen.
• Placera inte kokkärl på hållens ram. Repor och skador kan uppstå på ramens yta.
• Undvik att spilla sura vätskor såsom vinäger, citronsaft och avkalkningsmedel på hållens ram eftersom sådana vätskor kan orsaka matta fläckar.
• Om socker eller preparat som innehåller socker kommer i kontakt med en het kokzon och smälter bör det omedelbart avlägsnas med en spatel medan det fortfarande är varmt. Om det får svalna kan ytan skadas när det tas bort.
• Håll alla föremål och material som kan smålta, såsom plast, aluminiumfolie och ugnsfolie, borta från den keramiska glasytan. Om något sådant smälter på hållen måste det omedelbart avlägsnas med en skrapa.

Felsökning och serviceFelsökning och service

Felsökning

En defekt kan bero på ett mindre fel som du själv kan åtgårda med hjälp av följande instruktioner. Försök inte utföra ytterligare reparationer om följande instruktioner inte är till hjälp i varje enskilt fall.

WARNING

Reparationer på apparaten får endast utföras av en kvalificerad servicetekniker. Felaktigt utförda reparationer kan leda till betydande risker för användaren. Om din apparat behöver repareras ska du kontakta ditt servicecenter.

Problem Möjlig orsak Lösning
Vad ska jag göra om kokzonerna inte fungerar?	Säkringen i proppskåpet är inte intakt.	Kontakta en auktoriserad elektriker om säkringarna loses ut flera gånger.
Vad ska jag göra om kokzonerna inte slås på?	Knappen På/Av 1 trycktes av misstag.Manöverpanelen är delvis täckt av en fuktig trasa eller vätska.	Apparaten är påslagen.Rengör manöverpanelen.
Vad ska jag göra om displayen förutom BB, BB och restvärmesindikatorn plötsligt inte syns?	Knappen På/Av 1 trycktes av misstag.Manöverpanelen är delvis täckt av en fuktig trasa eller vätska.	Apparaten är påslagen.Rengör manöverpanelen.
Vad ska jag göra om restvärmen inte indikeras på displayen efter att kokzonerna har stängts av?	Kokzonen användes endast kortvarigt och blev därför inte tillräckligt varm.	Om kokzonen är varm ska du kontakta citt lokala servicecenter.

Informationskod Møjlig orsak Lösning
∅	Det finns ett problem med kokzonens temperaturgivare.	Starta om apparaten med knappenPå/Av1Koppla bort strömförsörjningen i mer än 30 sekunder om problemet kvarstår. Starta sedan om apparaten och försök igen. Kontakta ett lokalt servicecenter om problemet kvarstår.
∅	Temperaturen måts som högre än den installda temperaturen.
∅	Det finns ett problem med PBA-givaren.
∅	Likströmsmotorn fungerar inte på grund av ett problem med kretskortet eller ledningar, eller elektriska störningar på motorbladet.
∅	En knapp hålls intryckt i mer än 8 sekunder.	Kontrollera om knappen är fuktig eller berörs. Starta om apparaten med knappenPå/av1om problemet kvarstår. Kontakta ett lokalt servicecenter om problemet kvarstår.
∅	Misslyckad kommunikation mellan primära och sekundåra kretskort.	Starta om apparaten med knappenPå/Av1Koppla bort strömförsörjningen i mer än 30 sekunder om problemet kvarstår. Starta sedan om apparaten. Kontakta ett lokalt servicecenter om problemet kvarstår.
∅	Den pekaktiverade ICen kommunicerar onormalt.
∅	Det faller utanför spänningsintervallet (220-240 V).	Kontrollera hemmets strömmiljö.
∅	Om tillagningskärlet inte passar induktionen eller om den används utan tillagningskärlet så visas detta.	Använd ett tillagningskärl som är avsett för användning med induktion.

Vad ska jag göra om kokzonerna inte slås på eller stängs av?

Detta kan bero på något av följande:

- Manoverpanelen ar delvis täckt av en fuktig trasa eller vätska.

• Barnlåset är på och visar

Vad ska jag göra om displayen 80 är tänd?

Kontrollera följande:

- Manöverpanelen är delvis täckt av en fuktig trasa eller vätska.

Tryck på knappen Pä/Av ① för att återställa.

- Om vätska finns på manöverpanelen ska den torkas av.

Vad ska jag göra om displayen 08 är tänd?

Kontrollera följande:

- Hällen är överhettad på grund av onormal användning.

- Tryck på knappen På/Av ① för att återställa efter att hållen har svalnat.

Vad ska jag göra om displayen 88 är tänd?

Kontrollera följande:

- Kokkärl som är olämpliga eller för små eller om inga kokkärl har placerats på kokzonen.

- Om du använder lämpliga kokkärl försvinner meddelandet som visas automatiskt.

Vad ska jag göra om kylfläkten fortsätter att snurra efter att hållen har stängts av?

Kontrollera följande:

- När du har slutat använda hållen går kylfläkten av sig själv för att kyla ned.

- När hållens elektronik har svalnat eller maximal tid har förflutit (10 minuter) stängs kylfläkten av.

- Om du begår service på grund av information som har uppstått under användningen av apparaten kan besøket från teknikern medfora en avgift även under garantiperioden.

Service

Las avsnittet "Felsökning" innan du ringer efter hjälp eller service. Följ instruktionerna nedan om du fortfarande behöver hjälp.

Är det ett tekniskt fel?

Kontakta i sådana fall ditt servicecenter.

Förbered dig alltid i förväg inför samtalet. Detta gör det lättare att diagnostisera problemet och kan även göra det lättare att avgöra om ett besök från kundtjänst är nödvändigt.

Observera följande information.

• Vilket typ av problem har du?

- Under vilka omständigheter uppstår problemet?

När du kontaktar oss ber vi att du vet om apparatens modell- och serienummer.

Den här informationen finns på typskylten enligt följande:

- Modellbeskrivning

• Serienummer (15 siffror)

Vi rekommenderar att du antecknar informationen har för enkel referens.

- Modell:

- Serienummer:

När uppstår kostnader även under garantiperioden?

- I de fall du kunde ha åtgårdat problemet själv genom att tillämpa en av lösningarna i avsnittet "Felsökning".

- Om serviceteknikern måste ringa flera servicesamtal eftersom denne inte fick all relevant information innan besöket och till följd av detta exempelvis måste göra ytterligare resor för att hämta reservdelar. Att förbereda ditt telefonsamtal såsom beskrivs ovan gör att du slipper betala för dessa resor.

FRÅGOR ELLER KOMMENTARER?

LAND RING	ELLER BESÖK OSS ONLINE PA
UK 0333	000 0333 www.samsung.com/uk/support
IRELAND (EIRE)	0818 717100 www.samsung.com/ie/support
GERMANY 06	196 77 555 77 www.samsung.com/dc/support
FRANCE 01	48 63 00 00 www.samsung.com/fr/support
SPAIN 91	175 00 15 www.samsung.com/es/support
PORTUGAL	210 608 098 Chamada para a rede fixa nacional Dias úteis das 9h às 20h	www.samsung.com/pt/support
LUXEMBURG	261 03 710 www.samsung.com/be fr/support
NETHERLANDS	088 90 90 100 www.samsung.com/nl/support
BELGIUM	02 201 24 18	www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support (French)
NORWAY	21629099	www.samsung.com/no/support
DENMARK	707 019 70	www.samsung.com/dk/support
FINLAND 030-6227 515 www.samsung.com/fi/support
SWEDEN	0771-400 300 www.samsung.com/se/support
AUSTRIA	0800 72 67 864 (0800-SAMSUNG)	www.samsung.com/at/support
SWITZERLAND	0800 726 786	www.samsung.com/ch/support (German)www.samsung.com/ch_fr/support (French)
HUNGARY	0680SAMSUNG (0680-726 7864)	www.samsung.com/hu/support
CZECH	800 - SAMSUNG (800-726786)	www.samsung.com/cz/support
SLOVAKIA	0800 - SAMSUNG (0800-726 786)	www.samsung.com/sk/support
CROATIA	072 726 786	www.samsung.com/hr/support
BOSNIA	055 233 999 www.samsung.com/ba/support

LAND RING ELLER BESÖK OSS ONLINE PA
NORTH MACEDONIA	023 207 777	www.samsung.com/mk/support
MONTENEGRO	020 405 888	www.samsung.com/support
SLOVENIA	080 697 267 (brezplačna številka)	www.samsung.com/si/support
SERBIA	011 321 6899 www.samsung.com/rs/support
Kosovo	038 40 30 90	www.samsung.com/support
ALBANIA	045 520 202	www.samsung.com/al/support
BULCARIA	0800 11131 - Безплатен за всички оператори*3000 - Цена на един градски разговор или според тарифата на мобилият оператор09:00 до18:00 - Понеделник до Петък	www.samsung.com/bq/support
ROMANIA	0800872678 - Apel gratuit*8000 - Apel tarifat in reteaProgram Call CenterLuni - Vineri: 9 AM - 6 PM	www.samsung.com/ro/support
ITALIA	800-SAMSUNG (800.7267864)	www.samsung.com/lt/support
CYPRUS	8009 4000 only from landline, toll free	www.samsung.com/gr/support
GREECE	80111 SAMSUNG (80111 726 7864)only from land line([phone] from mobile and land line
POLAND	801-172-678*(oplata wedlug taryfy operatora)	http://www.samsung.com/pl/support/
LITHUANIA 8	800 77777 www.samsung.com/lt/support
LATVIA	8000-7267	www.samsung.com/lv/support
ESTONIA 800	-7267 www.samsung.com/ce/support

Placa de inducción

Manual del usuario

NZ84C5047** / NZ85C5047** / NZ84C6057** /

NZ84C6058** / NZ85C6057** / NZ85C6058**

SAMSUNG

Contenido

Tingulli aktiv/joaktiv 23

Smart Connect 23

Komandimi i aspiratorit 24

Funksionimi (NZ8\*\*\*\*\*8\*\*) 24

Tingulli aktiv/joaktiv 28

Smart Connect 29

Komandimi i aspiratorit 29

Mirëmbajtja e pajisjes 30

Pllakë sobe 30

Njollat e lehta 30

Njollat e forta 30

Njollat problematike 31

Tingulli aktiv/joaktiv

Tingulli aktiv/joaktiv
