Typ výrobku	Pumpa povrchová
Značka	Einhell
Model	GEAW 1144 SMART
Příkon	1100 W
Napájecí napětí	220-240 V ~ 50 Hz
Maximální průtok	4400 l/h
Maximální výtlačná výška	48 m
Maximální výtlačný tlak	0,48 MPa (4,8 bar)
Maximální sací výška	8 m
Maximální teplota vody	35 °C
Stupeň krytí	IPX4
Garantovaná hladina akustického výkonu	78 dB(A)
Sací hrdlo	cca 42 mm (R1 ¼ vnější závit)
Výtlačné hrdlo	cca 33,3 mm (R1 vnitřní závit)
Funkce ovládání	Ruční, dálkové ovládání přes appku, programátor, režim SMART
Konektivita	Mobilní síť (vestavěná SIM), 5 let v ceně
Displej	Stavová LED a LED sítě
Ochrana proti chodu nasucho	Ano, s automatickým zastavením a pokusem o restart
Ochrana proti přehřátí	Ano, vestavěný teplotní senzor
Předfiltr	Ano, odnímatelný a omyvatelný
Údržba	Pravidelná čištění předfiltru, aktualizace softwaru přes USB
Opotřebitelné díly	Předfiltr, filtrační vložka

Často kladené otázky - GEAW 1144 SMART EINHELL

Jak nainstalovat pumpu GEAW 1144 SMART?

Připojte sací potrubí (zesílená hadice minimálně 19 mm) k sacímu hrdlu a výtlačné potrubí (min. 19 mm) k výtlačnému hrdlu. Naplňte pumpu vodou přes zátku předfiltru, poté otevřete odvzdušňovací šroub. Zapojte do zásuvky 220-240 V s pojistkou 10 A. Použijte aplikaci k registraci pumpy.

Jak stáhnout aplikaci Einhell?

Naskenujte QR kód v návodu nebo přejděte na http://qr.einhell.com/12e103ce pro iOS nebo http://qr.einhell.com/176c0443 pro Android. Aplikace umožňuje dálkové ovládání pumpy.

Co dělat, když pumpa nenastartuje?

Zkontrolujte napájení (pojistka, zásuvka). Pokud je pumpa horká, nechte ji vychladnout. Ujistěte se, že motor není zablokovaný: otočte hřídel šroubovákem přes kryt ventilátoru. Pokud problém přetrvává, viz plán hledání chyb.

Jak předejít chodu nasucho?

Pumpa má vestavěnou ochranu: automaticky se zastaví po 3 pokusech. Ujistěte se, že sací potrubí je ponořené a těsné. Při spuštění stiskněte tlačítko RESTART po odstranění příčiny.

Jakou pravidelnou údržbu provádět?

Pravidelně čistěte předfiltr (13) pod tekoucí vodou. Zkontrolujte zpětný ventil. Před zimou pumpu zcela vypusťte a skladujte v suchu. Aktualizujte software přes USB, pokud se v aplikaci objeví upozornění.

Jak používat režim SMART?

Aktivujte režim SMART v aplikaci po zadání umístění pumpy. Pumpa shromažďuje údaje o průtoku a počasí pro automatické zalévání. Indikátor průběhu ukazuje, kdy je připravena.

Co znamená blikající červená kontrolka?

Blikající červená značí příliš vysokou nebo nízkou teplotu vody. Nechte vodu vrátit na přípustnou teplotu (max 35°C) a poté pumpu restartujte pomocí RESTART nebo aplikace.

Jak připojit přídavnou anténu?

Našroubujte přídavnou anténu (10) na konektor (11) pumpy. Umístěte anténu ven z stíněné místnosti (sklep, hangár) pro zlepšení příjmu sítě.

Jaká je záruka na pumpu?

Záruka je 24 měsíců od data nákupu. Pokrývá výrobní a materiálové vady. Pro uplatnění nahlaste závadu na www.Einhell-Service.com s dokladem o koupi.

Jak skladovat pumpu v zimě?

Opláchněte pumpu čistou vodou, zcela ji vypusťte (odstraňte vypouštěcí zátku) a skladujte na suchém, tmavém a nemrznoucím místě mezi 5 a 30 °C. Uchovávejte ji nejlépe v původním obalu.

NÁVOD K OBSLUZE GEAW 1144 SMART EINHELL

CZ Originální návod k obsluze Automatická domácí vodárna

SK Originálny návod na obsluhu Domáci vodný automat

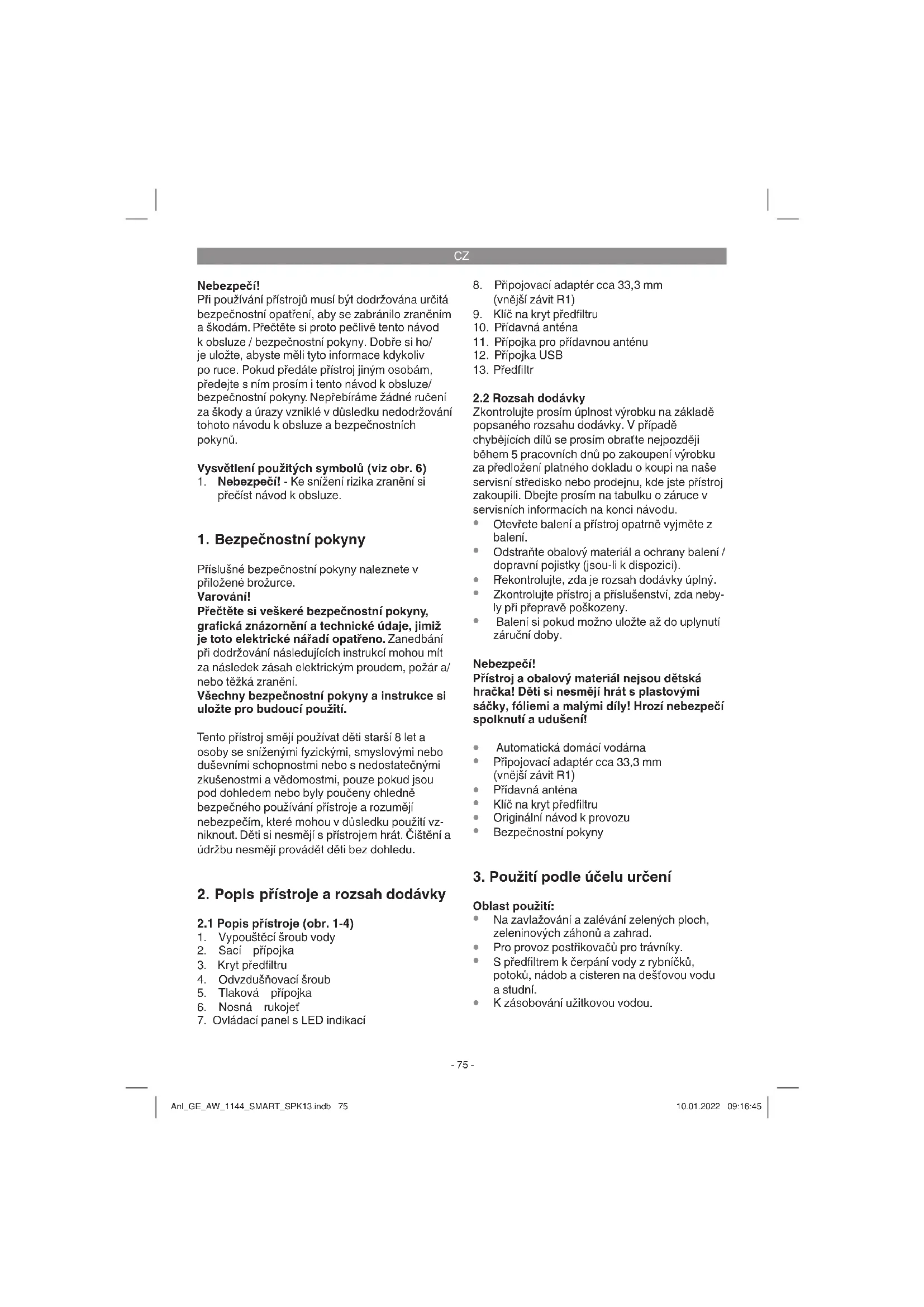

Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

Vysvětlení použitých symbolů (viz obr. 6)

1. Nebezpečí! - Ke snížení rizika zranění si přečíst návod k obsluze.

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v přiložené brožurce.

Varování!

Přečtěte si veškeré bezpečnostní pokyny, grafická znázornění a technické údaje, jimiž je toto elektrické nářadí opatřeno. Zanedbání při dodržování následujících instrukcí mohou mít za následek zásah elektrickým proudem, požár a/nebo těžká zranění.

Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použití.

Tento přístroj smějí používat děti starší 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a vědomostmi, pouze pokud jsou pod dohledem nebo byly poučeny ohledně bezpečného používání přístroje a rozumějí nebezpečím, které mohou v důsledku použití vzniknout. Děti si nesmějí s přístrojem hrát. Čištění a údržbu nesmějí provádět děti bez dohledu.

2. Popis přístroje a rozsah dodávky

1. Vypouštěcí šroub vody
2. Sací přípojka
3. Kryt predfiltru
4. Odvzdušňovací šroub
5. Tlaková přípojka
6. Nosná rukojeť

7. Ovládací panel s LED indikací

8. Připojovací adaptér cca 33,3 mm (vnější závit R1)

9. Klič na kryt predfiltru

10. Přídavná anténa

11. Přípojka pro přídavnou anténu
12. Přípojka USB
13. Předfiltr

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.

• Otevřete balení a přístroj opatrně vyjměte z balení.
• Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).
• Překontrolujte, zda je rozsah dodávky úplný.
  Zkontrolujte přístroj a příslušenství, zda nebyly při přepravě poškozeny.
• Balení si pokud možno uložte až do uplynutí záruční doby.

Nebezpečí!

Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

• Automatická domácí vodárna
- Připojovací adaptér cca 33,3 mm (vnější závit R1)
• Přídavná anténa
• Klič na kryt předfiltru
• Originální návod k provozu
- Bezpečnostní pokyny

3. Použití podle účelu určení

Oblast použití:

• Na zavlažování a zalévání zelených ploch, zeleninových záhonů a zahrad.
  • Pro provoz postřikovačů pro trávníky.
• S předfiltrem k čerpání vody z rybníčků, potoků, nádob a cisteren na dešťovou vodu a studní.
  • K zásobování užitkovou vodou.

CZ

Dopravovaná média:

K čerpání čisté vody (sladká voda), dešťové vody nebo lehce znečištěného pracího louhu, resp. užitkové vody.
- Maximální teplota dopravované kapaliny nesmí v nepřetržitém provozu překročit +35 °C.
- Pomocí tohoto přístroje nesmí být čerpány žádné hořlavé, výbušné kapaliny nebo kapaliny, ze kterých mohou unikat plyny.
Je třeba se vyhnout čerpání agresivních kapalin (kyseliny, louhy, silážní šťávy atd.) a čerpání kapalin s abrazivními látkami (písek).
- Tento přístroj není vhodný k čerpání pitné vody.

Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

4. Technická data

Sítová přípojka	220-240 V~ 50 Hz
Příkon	1100 W
Dopravované množství	4400 l/h
Dopravní výška max.	48 m
Dopravní tlak max.	0,48 MPa (4,8 bar)
Sací výška max.	8 m
Tlaková přípojka ... cca 33,3 mm (vnitřní závit R1)
Sací přípojka ...... cca 42 mm (vnější závit R1 14 )
Teplota vody max.	35 °C
Naměřená hladina akustického výkonu L_WA	76,3 dB(A)
Nespolehlivost K_WA	2,01 dB
Zaručená hladina akustického výkonu L_WA	78 dB(A)
Druh ochrany	IPX4

5. Před uvedením do provozu

Před připojením se ujistěte, zda údaje na typovém štítku souhlasí s údaji sítě.

5.1 Přípojka sacího vedení

• Připojte sací hadici (plastová hadice min. cca 19 mm ( ^3/4 ") se spirálovitým vyztužením) bud přímo, nebo přes závitovou spojku k sací přípojce přístroje cca 42 mm (vnější závít R1 ^1/4 ).
• Použijte připojovací adaptér (8), abyste závit sací připojky zredukovali na cca 33,3 mm (vnější závit R1).
• Sací vedení položit od místa nasávání vody k přístroji stoupajíc. Vyhněte se bezpodmínečně položení sacího vedení nad výšku čerpadla, vzduchové bubliny ve vedení zpomalují a zabraňují nasávání.
• Sací a výtlačné vedení upevnit tak, aby nevytvářela žádný mechanický tlak na přístroj.
• Sací ventil by měl ležet dostatečně hluboko ve vodě, aby bylo při poklesnutí hladiny vody zabráněno chodu přístroje nasucho.
• Netěsné sací vedení zabraňuje nasáváním vzduchu nasávání vody.
• Vyhýbejte se nasávání cizích těles (písek atd.). V případě potřeby nainstalujte k tomuto účelu předfiltr.

5.2 Přípojka výtlačného vedení

• Tlakové vedení (musí být min. cca 19 mm ( 3/4" ) musí být připojeno přímo nebo přes závitovou spojku k přípojce tlakového vedení cca 33,3 mm (vnitřní závit R1) na zařízení.
• Samozřejmě může být použita tlaková hadice cca 13 mm (½") s odpovídajícími závitovými spojeními. Čerpací výkon se menší tlakovou hadicí sníží.
  Během sání musí být zcela otevřeny uzávěry nacházející se ve výtlacném vedení (stříkací trysky, ventily atd.), aby mohl uniknout vzduch vyskytující se v sacím vedení.
• Dbejte na to, aby tlaková hadice nebyla při použití čerpadla v automatickém režimu zlo-mená. Je-li hadice připojena přímo na tlakové straně, doporučuje se použít koleno cca 33,3 mm (vnější závit R1).

CZ

5.3 Příprava čerpadla (obrázek 3)

• Otevřete odvzdušňovací šroub (4), aby během plnění tělesa čerpadla mohl ucházet vzduch.
• Pomocí přiloženého klíče (9) odšroubujte kryt předfiltru (3) a vyjměte předfiltr (13). Poté můžete naplnit těleso čerpadla přes kryt předfiltru (3) vodou. Naplnění sacího vedení proces sání urychlí.
  • Montáž se provádí v opačném pořadí.

5.4 Elektrické připojení

• Elektrické připojení se provádí do zásuvky s ochranným kolíkem 220-240 V\~ 50 Hz. Jištění minimálně 10 ampérů.
• Motor je proti přetížení nebo blokování chránén zabudovaným teplotním čidlem. Při přehřátí teplotní čidlo automaticky čerpadlo vypne a po ochlazení se přístroj opět sám zapne.

5.5 Připojení přídavné antény

Čerpadlo je vybaveno integrovanou anténou. Intenzita radiových signálů interní antény stačí ve většině případů pro automatický provoz. K zesílení radiového signálu se může používat přídavná anténa, která je součástí obsahu dodávky. To může být nutné, když je čerpadlo nainstalováno například ve sklepě za tlustými zdmi nebo v přístřešku obloženém plechem. Anténu je nejlepší umístit mimo stíněný prostor. Zasuňte přitom přídavnou anténu (10), která je součástí obsahu dodávky, do anténní přípojky (11) na čerpadle a ručně našroubujte převlečnou matici (obrázek 4). Čerpadlo nyní používá externí přídavnou anténu.

5.6 Ovládání čerpadla pomocí mobilní aplikace

Při použití mobilní aplikace máte rozmanité možnosti nastavení čerpadla a navíc můžete vyvolat výkonové údaje. Čerpadlo můžete ručně dálkově ovládat a provozovat podle stanoveného pracovního časového rozvrhu nebo s použitím režimu SMART. Aplikace zobrazuje během provozu chybová hlášení a varování.

5.6.1 Stažení aplikace

Nejprve si stáhněte do smartphonu mobilní aplikaci Einhell pro své čerpadlo. Aplikace Einhell je dostupná pomocí následujícího odkazu a QR kódu:

iOS: http://qr.einhell.com/12e103ce

Android: http://qr.einhell.com/176c0443

5.6.2 Registrace čerpadla

Zařízení je vybaveno funkcí IoT (Internet of Things / internet věcí). Čerpadlo se může pomocí integrovaného čipu SIM spojit s dostupnou mobilní telefonní sítí, a je tedy nezávislé na spojení Bluetooth nebo WLAN. V prvních 5 letech se na vás nevztahují žádné poplatky za užívání čerpadla v mobilní telefonní sítí, protože jsou zahrnuté v kupní ceně. Pomocí aplikace lze zobrazovat informace o zbývající době chodu a možném prodloužení. Ve stavu při dodání je funkce deaktivovaná a čerpadlo se pokouší spojit se sítí; přitom modře bliká LED kontrolka sítě (obrázek 5/pol. C). Chcete-li aktivovat čerpadlo, postupujte podle pokynů v aplikaci. Po úspěšné registraci a spojení se sítí svítí modře LED kontrolka sítě (obrázek 5/pol. C) a máte pak k dispozici rozmanité možnosti nastavení a funkce mobilní aplikace. Jakmile provedete nastavení v aplikaci, ujistěte se, že má čerpadlo bezpečné internetové spojení se smartphonem. Pro automatický provoz čerpadla v naprogramovaném pracovním časovém rozvrhu stačí pouze připojit čerpadlo k internetu.

5.6.3 Zrušení registrace

Pokud při prvním uvedení čerpadla do provozu svítí nepřerušovaně modrá LED kontrolka (obrázek 5/pol. C), je čerpadlo již zaregistrované. Čerpadlo je nutné zrušit a zaregistrovat na vás. Kontaktujte přitom naší zákaznickou službu a připravte si prodejní doklad a výrobní číslo čerpadla.

CZ

6. Obsluha

6.1 LED indikace (obrázek 5)

6.1.1 Stavové LED kontrolky

Aktuální provozní stav je signalizován pomocí LED kontrolky (obrázek 5/pol. B).

Svítí žlutá:

Čerpadlo je připojené k elektrickému napájení.

Svítí žlutá a zelená:

Čerpadlo je v provozu a ihned naběhne, spotřebič k odběru dopravované kapaliny je otevřen.

Bliká žlutá:

Čerpadlo vytváří tlak (např. uzavřený vodovodní kohoutek) a poté se samo vypne.

Svítí žlutá, zelená a červená:

Čerpadlo běží nasucho bez dopravované kapali- ny. Čerpadlo provede 3 pokusy odstranit chod na- sucho a pak s konečnou platností sepne ochrana proti chodu nasucho.

Svítí žlutá a červená:

Ochrana proti chodu nasucho zareagovala, již není možné žádné nasávání dopravované kapaliny. Podle pokynů pro hledání chyb najděte poruchu (např. netěsné sací vedení) a odstraňte ji. Potom stisknutím tlačítka RESTART (obrázek 5/ pol. A) uveďte čerpadlo opět do provozu.

6.1.2 LED kontrolka sítě

Pomocí LED kontrolky sítě (obrázek 5/pol. C) signalizuje čerpadlo svůj síťový stav.

Bliká modrá:

Čerpadlo navazuje spojení se sítí.

Svítí modrá:

Čerpadlo je spojené se sítí.

6.2 Provoz čerpadla

Čerpadlo nabízí rozmanité provozní režimy, příčemž také můžete uvést čerpadlo různými způsoby do provozu. Při použití mobilní aplikace máte rozmanité možnosti nastavení čerpadla a můžete volat výkonové údaje. Navíc zobrazuje aplikace během provozu chybová hlášení a varování.

Čerpadlo můžete ovládat jak ručně na ovládacím panelu čerpadla, tak pomocí aplikace. Je-li čerpadlo spuštěno nezávisle na provozním režimu, přejde do režimu automatické domácí vodárny. Čerpadlo se nezávisle na použitém režimu zapíná vždy při otevřené tlakové straně a při zastavení odběru dopravované kapaliny se zase automaticky vypíná. Aktuální provozní stav je signalizován pomocí LED kontrolky (obrázek 5/pol. B), viz kapitola „LED indikace“. Průtokový a tlakový spínač nemá žádné možnosti nastavení nebo ručního spínání, pracuje plně automaticky.

Sání

Čerpadlo se zapne v jednom z provozních režimů a okamžitě se rozběhne. Čerpadlo provede 3 pokusy odstranit chod nasucho a pak s konečnou platností sepne ochrana proti chodu nasucho. Čerpadlo vytváří během provozu tlak a při zavřeném tlakovém vedení se automaticky vypne. Klesne-li tlak v tlakovém vedení, např. při otevření uzavírací armatury, čerpadlo se opět zapne.

6.2.1 Ruční provoz

Čerpadlo je možné pomocí tlačítka RESTART (obrázek 5/pol. A) kdykoli ručně zapnout nebo vypnout. Není přitom nutné čerpadlo registrovat. Čerpadlo nemá v tomto režimu žádnou možnost nastavení maximální doby chodu.

6.2.2 Dálkové ovládání pomocí aplikace

Čerpadlo je možné ručně zapínat a vypínat po- mocí mobilní aplikace a smartphonu. Do čerpadla se přes síť odesílá příkaz Start nebo Stop.

6.2.3 Časový plán s použitím aplikace

Při použití mobilní aplikace máte možnost používat čerpadlo podle nastaveného pracovního časového rozvrhu. Čerpadlo přitom dostává přes sit příkaz Start nebo Stop pro nastavený pracovní časový interval. Ujistěte se, že má čerpadlo spolehlivé sítové spojení. Při přerušení sítového spojení běží čerpadlo nejprve dál a po uplynutí nastavené maximální doby chodu se automaticky vypne.

CZ

6.2.4 Režim SMART s použitím aplikace

Režim SMART umožnuje automatické zavodnění čerpadla. Abyste mohli použít režim SMART, je nejprve nutné zadat určité specifické údaje.

Aby čerpadlo mohlo určit základní spotřebu dopravované kapalíny v příslušném časovém intervalu, musíte nejprve nechat běžet čerpadlo ručně nebo s použitím časového rozvrhu mobilní aplikace. Příslušná základní spotřeba se určuje podle průtokového množství čerpadla.

Kromě toho jsou zapotřebí povětrnostní údaje platné pro dané místo, aby bylo možné určit optimální čas zavodnění. Zadejte přitom v aplikaci místo provozu čerpadla.

Když zadáte v mobilní aplikaci údaje, objeví se v režimu SMART ukazatel průběhu, který poskytuje informaci o tom, kolik údajů je ještě nutno nashromáždit. Jakmile čerpadlo získá do-statek údajů, je připraveno samočinně provádět zavodnění.

6.3 Maximální doba chodu

Maximální doba chodu začíná příkazem Start čerpadla. Ten musí být vydán ručně nebo automaticky prostřednictvím aplikace. Přitom se nebere v úvahu, jestli čerpadlo skutečně dopravuje, nebo ne. Čerpadlo se automaticky vypne po uplynutí nastavené doby chodu, pokud dříve neobdrží příkaz Stop od uživatele.

Pozor! – Je-li čerpadlo ručně spuštěno stisknutím tlačítka RESTART (obrázek 5/pol. A) na čerpadle, nastavení maximální doby chodu neplatí.

Čerpadlo nepřetržitě běží, dokud neobdrží příkaz Stop.

Pozor! – Skutečná uplynulá doba chodu se s každým příkazem Start prostřednictvím aplikace nuluje. Tento příkaz může být vydán prostřednictvím aplikace ručně nebo automaticky.

6.4 Hlídání teploty

Čerpadlo má funkci hlídání teploty dopravované kapaliny, která je aktivní nezávisle na provozním režimu. Pokud hlídání teploty sepne, bliká LED kontrolka (obrázek 5/pol. B) červeně a čerpadlo se vypne. Teplota dopravované kapaliny byla příliš nízká nebo příliš vysoká. Počkejte, až dopravovaná kapalina dosáhne povolené provozní teploty. Čerpadlo můžete znovu uvést do provozu stisknutím tlačítka RESTART (obrázek 5/pol. A) nebo prostřednictvím aplikace.

Maximální teplota dopravované kapaliny nesmí v nepřetržitém provozu překročit +35 °C.

6.5 Chybová hlášení a varování

Pravidelně kontrolujte aplikaci, abyste nepřehlédli chybová hlášení a varování. Chybová hlášení, varování a upomínky dostáváte ve formě push notifikací na smartphonu. Pokud si to nepřejete, můžete v mobilní aplikaci upravit nastavení zpráv. Ujistěte se, že máte na smartphonu aktivována data na pozadí aplikace Einhell a že má váš smartphone aktivní internetové spojení. Chybu (např. netěsné sací vedení) můžete najít a odstra-nit za pomoci návodu a pokynů pro hledání chyb. Potom stisknutím tlačítka RESTART (obrázek 5/ pol. A) nebo potvrzením chybového hlášení v aplikaci uveďte čerpadlo znovu do provozu.

7. Výměna síťového napájecího vedení

Nebezpečí!

Pokud je síťové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo kvalifi kovanou osobou, aby se zabránilo nebezpečím.

8. Čištění, údržba a objednání náhradních dílů

Přístroj nevyžaduje prakticky žádnou údržbu. Pro dosažení dlouhé životnosti ovšem doporučujeme pravidelnou kontrolu a péči.

Nebezpečí!

Před každou údržbou odpojte přístroj od napětí; přitom vytáhněte síťovou zástrčku čerpadla ze zásuvky.

Ujistěte se, že jsou všechna připojená vedení bez tlaku.

8.1 Údržba

• Při eventuálním ucpání čerpadla připojte výtlačné potrubí na vodovod a odejměte sací hadici. Otevřete kohoutek vodovodu. Čerpadlo několikrát na cca dvě vteřiny zapněte. Tímto způsobem je možné v převážném počtu případů ucpání odstrani
• Pravidelně kontrolujte znečištění předfiltru (13) a zpětného ventilu, aby čerpadlo správně fungovalo. Předfiltr čistěte pod tekoucí vodou.
• Uvnitř přístroje se nenalézají žádné další díly vyžadující údržbu.

CZ

8.2 Aktualizace softwaru:

Chcete-li provést aktualizaci softwaru čerpadla, okopírujte nový software na prázdný USB fl ash disk (případně USB flash disk nejprve zformátujte). Nechte se na nové aktualizace softwaru automaticky upozorňovat v aplikaci nebo se alternativně informujte na naší webové stránce.

1. Před aktualizací softwaru odpojte přístroj od napětí; přitom vytáhněte síťovou zástrčku čerpadla ze zásuvky.
2. Odstraňte ochrannou krytku a zapojte do USB přípojky (12) USB flash disk (obrázek 4).
3. Připojte síťové vedení čerpadla.
4. Automaticky se spustí proces aktualizace a bliká LED kontrolka (obrázek 5/pol. B).
5. Jakmile LED kontrolka (obrázek 5/pol. B) nepřerušovaně svítí, je procedura dokončená.
6. Vytáhněte USB flash disk a uzavřete přípojku ochrannou krytkou.

8.3 Čištění vložky předfiltru

• Pravidelně čistěte vložku předfiltru a v případě potřeby ji vyměňte.
• Odstraňte kryt předfiltru (3) a vyjměte předfiltr (13) (obrázek 3).
• Vyčistěte předfiltr oklepáním o rovnou plochu.
• Predfiltr se čistí pod tekoucí čistou vodou.
• Při silném znečištění ho vyperte v mýdlové vodě, poté vypláchněte čistou vodou a nechte na vzduchu uschnout.
• Na čištění předfiltru se nesmí používat žádné agresivní čisticí prostředky nebo benzin.
  • Montáž se provádí v opačném pořadí.

8.4 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést následující údaje:

• Typpřístroje
• Číslo artiklu přístroje
• Identifikační číslo přístroje
• Číslo požadovaného náhradního dílu

Aktuální ceny a informace naleznete na www.Einhell-Service.com

9. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl být přístroj odevzdán na příslušném sběrném místě. Pokud žádné takové sběrné místo neznáte, měli byste se informovat na místním zastupitelství.

10. Skladování

• Přístroj a jeho příslušenství skladujte na tmavém, suchém a nezamrzajícím mistě. Optimální skladovací teplota se pohybuje mezi 5 a 30 °C. Přístroj uchovávejte v originálním balení.
• Pred delším nepoužíváním nebo přezimováním je třeba čerpadlo důkladně vypláchnout vodou, kompletně vyprázdnit a uložit v suchu.
• Při nebezpečí mrazu musí být přístroj kompletně vyprázdněn.
• Po delší odstávce překontrolujte krátkým zapnutím a vypnutím, jestli se rotor bezchybně otáčí.

CZ

11. Fehlersuchplan

Poruchy Možná příčina Odstranění
Čerpadlo nenasává	Netěsné, resp. poškozené sací vedení
	Sání trvá velmi dlouho - Zkontrolujte sací výšku- Sání může trvat až 5 minut- Sací vedení vždy instalujte vzestupně / vodorovně
	Ucpání v sacím vedení Zkontrolujte následující místa a vyčistěte je:- Sací vedení- Oblast sání- Sací koš (vč. zpětného ventilu)- Předfiltr (vč. zpětného ventilu)Na ochranu čerpadla namontujte:- Sací koš- Předfiltr
	Těleso čerpadla bez dopravované kapaliny
	Sací koš není ve vodě
	Vzduch nemůže unikat

CZ

Poruchy Možná příčina Odstranění
Nedostatečné dopravované množství vody	Netěsné, resp. poškozené sací vedení	Zkontrolujte těsnost následujících míst:- Sací vedení- Plnicí šroub vody / vypouštěcí šroub vody / odvzdušňovací šroub / kryt předfiltru- Spojovací místa sacího vedení
	Sací výška příliš vysoká Zkontrolujte sací výšku.
	Sací koš (vč. zpětného ventilu) znečištěný	Vyčistěte sací koš (vč. zpětného ventilu).
	Předfiltr (vč. zpětného ventilu) znečištěný	Vyčistěte předfiltr (vč. zpětného ventilu).
	Hadice na tlakové straně zlomená	Odstraňte místa zlomení hadice.
	Průřez na tlakové straně zúžený	Odstraňte zúžená místa.
	Dopravní výkon čerpadla závisí na dopravní výšce a připojeném periferním zařízení.	Dodržujte maximální dopravní výšku, popř. zvolte jiný průměr nebo jinou délku hadic.
Motor nenaskočí	Chybí síťové napětí Zkontrolujte pojistky a elektrické zapojení.
	Kolo čerpadla zablokované	Skrze kryt ventilátoru otočte pomocí šroubováku hřídelí motoru (uvolněte zaseklé těsnění s třecími kroužky).
Tepelný spínač čerpadlo vypne	Přehřátí nebo přetižení čerpadla	Nechte zařízení ochladit!
	Teplota dopravované kapaliny nebo okolního prostředí je příliš vysoká	Dávejte pozor na povolenou teplotu dopravované kapaliny.Zajistěte dostatečné chlazení čerpadla.
	Chod čerpadla nasucho	Odstraňte příčinu chodu nasucho.Postupujte podle pokynů v bodě „Čerpadlo nen-asává“.Zabraňte chodu nasucho.

CZ

Jen pro země EU

Elektrické nářadí a přístroje neodhazujte do domovního odpadu!

Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu.

Alternativa recyklace k výzvě na zpětné odeslání výrobku:

Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě odevzdat také ve sbrěně, která provede odstranění ve smyslu národního zákona o recyklaci a odpadech. Tyto předpisy se nevztahují na dily příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům.

Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je připustný pouze s výslovným souhlasem fi rmy Einhell Germany AG.

Technickézměny vyhrazeny

CZ

Servisní informace

Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, objednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Kategorie Příklad
Rychle opotřebitelné díly*	Předfiltr, filtrační patrona
Spotřební materiál/spotřební díly*
Chybějící díly

* není nutně obsaženo v rozsahu dodávky!

V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.Einhell-Service.com. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na následující otázky:

• Fungoval přístroj předtím nebo byl od začátku defektní?
  Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?
  Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní přiznak)?
  Popište tuto chybnou funkci.

CZ

Záruční list

Vážená zákaznice, vážený zákazníku,

naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle. Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.

2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje.

Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo byl vystaven srovnatelnému zatížení.

1. Z naší záruky jsou vylou čeny:

- Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.

- Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím působením (jako např. škody způsobené pádem).

- Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného použití nebo jiným přirozeným opotřebením.

1. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

2. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.Einhell-Service.com. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny z důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj.

Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nejsou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší servisní adresu.

V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze.

SK

Nebezpečenstvo!

1. Nebezpečenstvo! - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu.

1. Bezpečnostné pokyny

5.4 Elektrické pripojenie

5.6.2 Registrácia čerpadla

Čerpadlo generuje tlak (napr. vodovodný kohútik zatvorený) a potom sa samo vypne.

6.1.2 Sietová LED dióda

Recyklačná alternatíva k výzve na spätné zaslanie výrobku:

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

Vážená zákazníčka, vážený zákazník,
