KULLANIM KILAVUZU GEAW 1144 SMART EINHELL

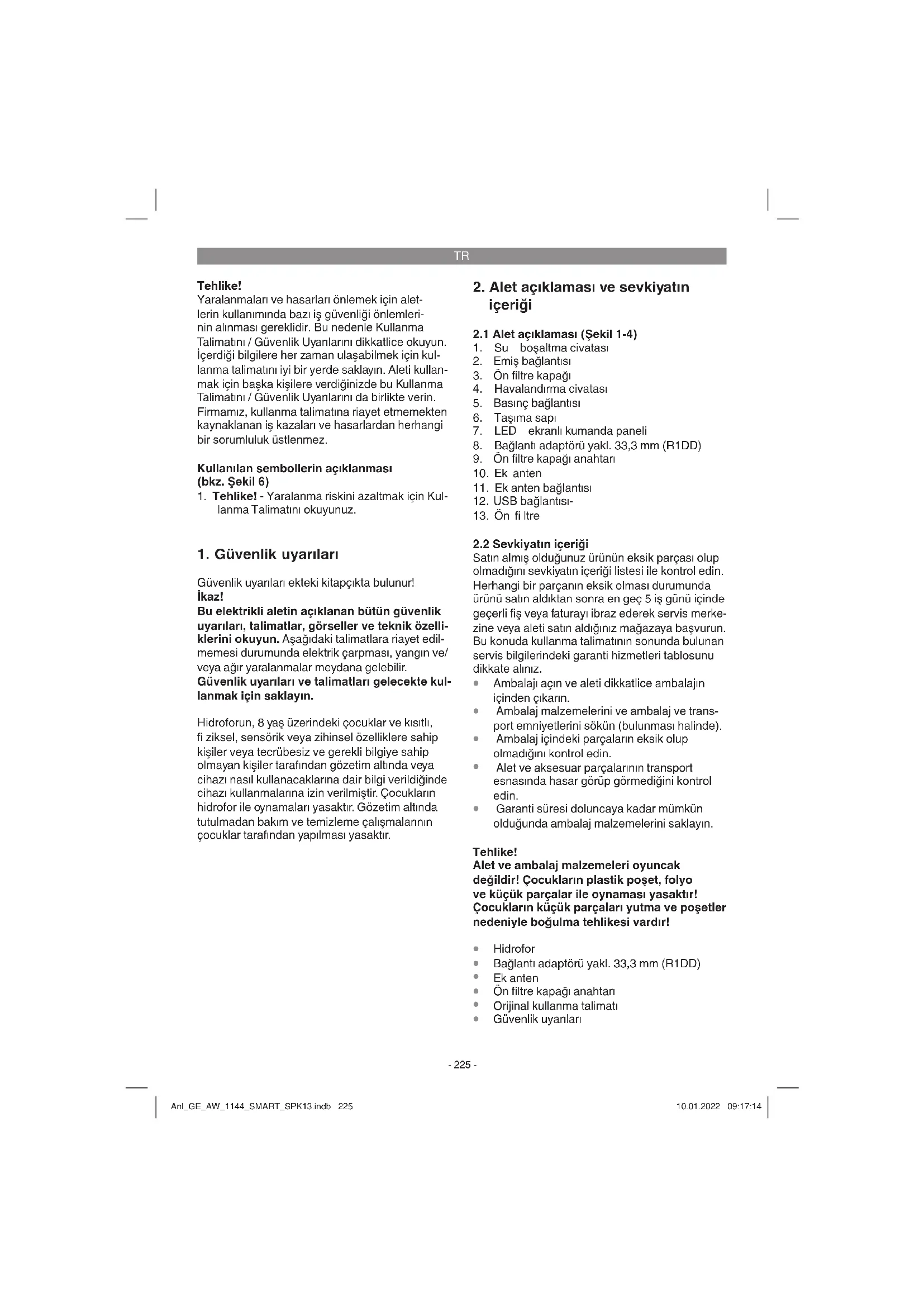

Tehlike! Yaralanmaları ve hasarları önlemek için alet- lerin kullanımında bazı iş güvenliği önlemleri- nin alınması gereklidir. Bu nedenle Kullanma Talimatını / Güvenlik Uyarılarını dikkatlice okuyun. İçerdiği bilgilere her zaman ulaşabilmek için kul- lanma talimatını iyi bir yerde saklayın. Aleti kullan- mak için başka kişilere verdiğinizde bu Kullanma Talimatını / Güvenlik Uyarılarını da birlikte verin. Firmamız, kullanma talimatına riayet etmemekten kaynaklanan iş kazaları ve hasarlardan herhangi bir sorumluluk üstlenmez. Kullanılan sembollerin açıklanması (bkz. Şekil 6)

1. Tehlike! - Yaralanma riskini azaltmak için Kul-

lanma Talimatını okuyunuz.

1. Güvenlik uyarıları

Güvenlik uyarıları ekteki kitapçıkta bulunur! İkaz! Bu elektrikli aletin açıklanan bütün güvenlik uyarıları, talimatlar, görseller ve teknik özelli- klerini okuyun. Aşağıdaki talimatlara riayet edil- memesi durumunda elektrik çarpması, yangın ve/ veya ağır yaralanmalar meydana gelebilir. Güvenlik uyarıları ve talimatları gelecekte kul- lanmak için saklayın. Hidroforun, 8 yaş üzerindeki çocuklar ve kısıtlı, fi ziksel, sensörik veya zihinsel özelliklere sahip kişiler veya tecrübesiz ve gerekli bilgiye sahip olmayan kişiler tarafından gözetim altında veya cihazı nasıl kullanacaklarına dair bilgi verildiğinde cihazı kullanmalarına izin verilmiştir. Çocukların hidrofor ile oynamaları yasaktır. Gözetim altında tutulmadan bakım ve temizleme çalışmalarının çocuklar tarafından yapılması yasaktır.

2. Alet açıklaması ve sevkiyatın

2.1 Alet açıklaması (Şekil 1-4)

1. Su boşaltma civatası

4. Havalandırma civatası

5. Basınç bağlantısı

8. Bağlantı adaptörü yakl. 33,3 mm (R1DD)

11. Ek anten bağlantısı

2.2 Sevkiyatın içeriği

Satın almış olduğunuz ürünün eksik parçası olup olmadığını sevkiyatın içeriği listesi ile kontrol edin. Herhangi bir parçanın eksik olması durumunda ürünü satın aldıktan sonra en geç 5 iş günü içinde geçerli fi ş veya faturayı ibraz ederek servis merke- zine veya aleti satın aldığınız mağazaya başvurun. Bu konuda kullanma talimatının sonunda bulunan servis bilgilerindeki garanti hizmetleri tablosunu dikkate alınız.

Ambalajı açın ve aleti dikkatlice ambalajın içinden çıkarın.

Ambalaj malzemelerini ve ambalaj ve trans- port emniyetlerini sökün (bulunması halinde).

Ambalaj içindeki parçaların eksik olup olmadığını kontrol edin.

Alet ve aksesuar parçalarının transport esnasında hasar görüp görmediğini kontrol edin.

Garanti süresi doluncaya kadar mümkün olduğunda ambalaj malzemelerini saklayın. Tehlike! Alet ve ambalaj malzemeleri oyuncak değildir! Çocukların plastik poşet, folyo ve küçük parçalar ile oynaması yasaktır! Çocukların küçük parçaları yutma ve poşetler nedeniyle boğulma tehlikesi vardır!

Bağlantı adaptörü yakl. 33,3 mm (R1DD)

Ön filtre kapağı anahtarı

Orijinal kullanma talimatı

3. Kullanım amacına uygun kullanım

Ye şil alanlar, bahçe ve fide seralarının sulanması

Çim sulama fıskiyelerinin çalıştırılması

Havuz, dere, yağmur suyu toplama tankları, yağmur suyu kuyuları ve yer altı kuyularından ön filtre takma şartıyla su çekme için

Kullanım suyu beslemesi için Besleme akışkanları:

Temiz su pompalama (tatlı su), yağmur suyu veya hafif dereceli yıkama suyu/kullanım suyu pompalanması için

Sürekli işletme modunda besleme akışkanının azami sıcaklığı +35°C üzerinde olması yasaktır.

Hidrofor ile yanıcı, gaz veya patlayıcı sıvının pompalanması yasaktır.

Ayrıca tahriş edici sıvılar (asit, baz, silo sızıntı sıvısı, vs.) ile aşındırıcı malzemelerin (kum) pompalanması da yasaktır.

Hidrofor içme suyu pompalama işlemi için uygun değildir. Makine yalnızca kullanı m amacına göre kullanılacaktır. Kullanım amacının dışındaki tüm kullanımlar makinenin kullanılması için uygun değildir. Bu tür kullanım amacı dışındaki kullanımlardan kaynaklanan hasar ve yaralan- malarda, yalnızca kullanıcı/işletici sorumlu olup üretici fi rma sorumlu tutulamaz. Lütfen cihazlarımızın ticari, zanaatkarlar veya endüstriyel kullanım için uygun olmadığını ve bu kullanımlar için tasarlanmadığını dikkate alın. Ale- tin ticari, zanaatkarlar veya endüstriyel veya ben- zer kullanımlarda kullanılmasından kaynaklanan hasarlar garanti kapsamına dahil değildir.

• Şebeke bağlantısı p. 220
• -240 V~ 50 Hz Güç p. 1100
• Watt Besleme debisi p. 4400
• lt./saat Besleme yüksekliği maks p. 48
• m Besleme basıncı maks p. 0
• ,48 MPa (4,8 bar) Emiş yüksekliği maks m Basınç bağlantısı yakl. 33,3 mm (R1İD) Emiş bağlantısı p. 8
• yakl. 42 mm (R1¼DD) Su sıcaklığı maks °C Ölçülen ses güç seviyesi L p. 35

5. Çalıştırmadan önce

Hidroforu bağlamadan önce tip etiketi üzerinde belirtilen gerilim değerinin şebeke değerleri ile aynı olup olmadığını kontrol edin.

Emiş hortumunu (asgari yakl. 19 mm (¾ ”) spiral takviyeli plastik hortum) direkt ola- rak veya vida dişli nipel ile hidroforun emiş bağlantısına yakl. 42 mm (R1¼ DD) bağlayın.

Emiş bağlantısı vida dişini yakl. 33,3 mm (R1DD) ölçüye azaltmak için bağlantı adap- törünü (8) kullanın.

Emiş hattının su çekme yerinden pompaya doğru döşenmesi daima yükselen pozisyon- da olmalıdır. Emiş hattını kesinlikle pompa yüksekliğinden yukarıda döşemeyin, hava kabarcıkları emiş işlemini geciktirir ve engel- ler.

Emiş ve basınç boruları hidrofor üzerine herhangi bir mekanik baskı uygulamayacak şekilde bağlanacaktır.

Emiş valfı su içinde yeterli derinlikte olmalıdır, böylece su seviyesi azaldığında hidroforun kuru çalışması önlenir.

Emiş hattında oluşan sızıntıda hava emileceğinden suyun emilmesini engeller.

5.2 Basınç bağlantısı

Basınç hattını (asgari yakl. 19 mm (¾ ”) olmalıdır) direkt veya vidalı nipel ile hidroforun basınç bağlantı ağzına yakl. 33,3 mm (R1 İD) bağlayın.

Uygun vida bağlantıları kullanılarak ta- bii ki yakl. 13 mm (½ ”) ölçülü hortum da kullanılabilir. Fakat bu durumda küçük çaplı hortum kullanılması nedeniyle besleme gücü azaltılır.

Emiş hattındaki havanın kolayca çıkmasını sağlamak için emme işlemi esnasında, basınç hattında bulunan kapatma elemanları (fıskiye jetleri, valfler, vs.) tamamen açılacaktır.

Pompa otomatik işletim türünde kullanıldığında basınç hortumunun bükül- memesine dikkat edin. Hortum direkt olarak basın tarafına bağlandığında dirsek yakl. 33,3 mm (R1DD) kullanılması tavsiye edilir.

5.3 Pompanın hazırlanması (Şekil 3)

Pompa gövdesinin dolumunda havanın çıkabilmesini sağlamak için havalandırma civatasını (4) açın.

Teslimat kapsamında gönderilen anahtar (9) ile ön filtre kapağını (3) sökün ve ön filtreyi (13) çıkarın. Bunun arkasından pompa göv- desine ön filtre kapağı (3) üzerinden su dolu- mu yapın. Emiş borusuna su doldurmak emiş işlemini hızlandırır.

Montaj işlemi sökme işleminin tersi yönünde gerçekleşir.

5.4 Elektrik bağlantısı

Elektrik bağlantısı koruma kontaktlı 220- 240 V~ 50 Hz prizine yapılacaktır. Sigorta en az 10 Amperlik olacaktır

Motor, aşırı yüklenmeye ve bloke olmasına karşı termik koruma elemanı ile donatılmıştır. Pompa aşırı derecede ısındığında termik şalter pompayı otomatik olarak devreden çıkarır ve pompa soğuduktan sonra tekrar otomatik olarak devreye girer.

5.5 Ek antenin bağlanması

Pompada bir anten bağlıdır. Alet içindeki antenin telsiz sinyal gücü otomatik işletim için birçok durumda yeterli olur. Telsiz sinyal gücünü yük- seltmek için teslimat kapsamına dahil olan ek anten kullanılabilir. Örneğin pompa kilerde kalın duvarların arkasında veya sac ile kaplanmış bir bölümde kurulu olduğunda sinyal gücünün yük- seltilmesi gerekli olabilir. Antenin blendajlı odanın dışında kurulması en uygun çözüm olacaktır. Bunun için teslimat kapsamına dahil olan ek ante- ni (10) pompanın anten bağlantısına (11) takın ve başlık somununu elden sıkın (Şekil 4). Bu durum- da pompa harici ek anteni kullanacaktır.

5.6 Pompanın App yardımı ile kumanda edil-

mesi App üzerinden pompanızı çok yönlü ayarlama olanaklarına sahip olursunuz, ayrıca güç verilerini görebilirsiniz. Böylece pompayı elden uzaktan ku- manda edebilir, tanımlanmış çalışma döneminde veya SMART modu yardımıyla çalıştırabilirsiniz. Söz konusu App işletim esnasında hata mesajlarını ve ikazları gösterir.

Öncelikle pompanız için uygun Einhell App uygulamasını akıllı telefonunuza indirin. Einhell App uygulamasına aşağıda açıklanan link ve ka- rekod üzerinden erişebilirsiniz: iOS: http://qr.einhell.com/12e103ce Android: http://qr.einhell.com/176c0443 Anl_GE_AW_1144_SMART_SPK13.indb 227Anl_GE_AW_1144_SMART_SPK13.indb 227 10.01.2022 09:17:1410.01.2022 09:17:14TR

5.6.2 Pompanın kaydedilmesi

Hidroforunuzda IoT fonksiyonu (Internet of Things / Nesnelerin interneti) bulunur. Pompanız entegre SIM çip üzerinden mevcut cep telefonu ağına bağlanabilir ve böylece Bluetooth veya WLAN bağlantısından bağımsız çalışır. Pompa için ödediğiniz ücrete dahil olduğundan ilk 5 yıl içinde pompanın cep telefonu şebekesinde işletilmesi için herhangi bir ücret ödemezsiniz. Kalan çalışma süresi ve muhtemel bir kullanım süresi uzatması ile ilgili düzenlemeler App içinde açıklanmıştır. Hidroforun fabrika çıkışında bu fonk- siyon kapalıdır ve pompa ağa bağlanmayı dener, bu süreçte ağ LED (Şekil 5/Poz. C) lambası mavi renkli yanıp söner. Pompanızı kullanıma açmak için App içinde açıklanan işlemleri uygulayın. Pompa başarı ile kaydedildikten ve ağ sistemi- ne bağlandıktan sonra ağ LED (Şekil 5/Poz. C) lambası mavi renkli yanar ve App uygulamasının çok yönlü ayarlama olanakları ve fonksiyonlarını kullanabilirsiniz. App içinde ayarlama yapmak istediğinizde pompa ve akıllı telefonunuzun güvenli bir intermet bağlantısına sahip olmasını sağlayın. Pompanın programlanmışi bi rçalışma döneminde otomatik işletim türünde çalıştırılabilmesi için pompanın sadece internete bağlı olması gerekir.

5.6.3 Pompa kaydının iptali

İlk işletmeye alma işleminde pompanızın ağ LED (Şekil 5/Poz. C) lambası sürekli olarak mavi renkli olarak yanıyorsa pompanızın kaydı zaten yapılmıştır. Bu durumda pompanın kaydı iptal edil- ecek ve sizin üzerinize kaydedilecektir. Bunun için Müşteri Hizmetlerimize başvurun ve kasa fi şi ile pompanın seri numarasını hazır bulundurun.

6.1 LED ekranı (Şekil 5)

6.1.1 Durum LED‘leri

Anlık işletim durumu LED ekranında (Şekil 5/ Poz. B) gösterilir. Sarı yanıyor: Pompa akım beslemesine bağlıdır. Sarı ve yeşil yanıyor: Pompa işletimde ve derhal çalışacak, su almak için bir tüketici açıktır. Sarı yanıp sönüyor: Pompa basınç oluşturuyor (örneğin su vanası kapalı) ve otomatik olarak kapanacak. Sarı, yeşil ve kırmızı yanıyor: Pompa besleme sıvısı olmaksızın kuru çalışıyor. Kuru çalışma koruması nihai olarak devreye gir- meden önce kuru çalışmayı önlemek için pompa 3 deneme gerçekleştirir. Sarı ve kırmızı yanıyor: Kuru çalışma koruması devreye girmiştir, bu du- rumda besleme sıvısının emişi mümkün değildir. Arıza arama bölümündeki bilgiler ışığında arızayı (örneğin emiş borusu sızdırıyor) bulun ve giderin. Arıza giderildikten son RESTART butonuna (Şekil 5/Poz. A) basarak pompayı tekrar işletime alın.

Ağ LED (Şekil 5/Poz. C) lambası pompanın ağ durumunda olduğunu gösterir. Mavi yanıp sönüyor: Pompa bir ağa bağlanmayı deniyor. Mavi yanıyor: Pompa ağa bağlandı.

Pompa çok yönlü işletim modları sunar ve bu sayede pompayı değişik işletim modlarında çalıştırmanız mümkün olur. App üzerinden pompanızı çok yönlü ayarlama olanaklarına sa- hip olursunuz, ayrıca güç verilerini görebilirsiniz. Söz konusu App ayrıca işletim esnasında hata mesajlarını ve ikazları gösterir. Pompayı elden kumanda paneli üzerinden ve aynı zamanda App ile de çalıştırabilirsiniz. Pompa işletim modundan bağımsız olarak çalıştırılmaya başlandığında pompa hidrofor moduna ayarlanır. Pompa, kullanılan işletim modundan bağımsız olarak basınç tarafı açık olduğunda devreye gi- rer ve tüketici tarafından gerçekleşen sıvı alımı kesildiğinde otomatik olarak tekrar devre dışı kalır. Anlık işletim durumu LED ekranı (Şekil 5/Poz. B) üzerinden gösterilir (bakınız Bölüm „LED ekranı“). Debi ve basınç şalterinin ayarlama veya kumanda olanağı bulunmaz, bu eleman tam otomatik olarak çalışır. Anl_GE_AW_1144_SMART_SPK13.indb 228Anl_GE_AW_1144_SMART_SPK13.indb 228 10.01.2022 09:17:1410.01.2022 09:17:14TR

Emiş işlemi Pompa, işletim modlarından birinde devreye alınır ve derhal çalışmaya başlar. Kuru çalışma koruması nihai olarak devreye girmeden önce kuru çalışmayı önlemek için pompa 3 deneme gerçekleştirir. . Pompa işletim esnasında basınç oluşturur ve basınç borusu kapalı olduğunda otomatik olarak kapanır. Örneğin bir vananın açılması nedeniyle basınç borusundaki basınç değeri düştüğünde pompa tekrar devreye girerek çalışmaya başlar.

Pompa her zaman RESTART butonu (Şekil 5/ Poz. A) ile açılıp kapatılabilir. Bunun için pompanın kaydedilmesine gerek yoktur. Pompanın bu işletim modunda maksimal çalışma süresi ayarlaması yoktur.

6.2.2 App ile uzaktan kumanda

Pompa, App ve akıllı telefonunuz üzerinden elden açılıp kapatılabilir. Burada ağ sistemi üzerinden pompaya start veya stop komutu gönderilir.

6.2.3 App ile zaman planı

Pompayı, App üzerinden ayarlanmış olan bir çalışma dönemi içinde çalıştırma olanağınız vardır. Bu işletimde pompa ağ üzerinden ayarlanmış olan çalışma dönemi için start veya stop komutu alır. Bunun için pompanın güvenilir bir ağ bağlantısı olmasını güvence altına alın. Ağ bağlantısının kesilmesi durumunda pompa önce çalışmaya devam eder ve ayarlanmış olan maksimal çalışma süresi sonunda otomatik olarak kapanır.

6.2.4 App ile SMART işletim modu

Pompanın SMART işletim modu ile otomatik sulama mümkün olur. SMART işletim modunu kullanabilmek için öncelikle bazı spesifi k veriler gereklidir. Pompanın söz konusu çalışma süresi dahilinde gerekli temel besleme sıvısı ihtiyacını belirleye- bilmesi için önce pompa elden veya zaman planı ile App uygulaması üzerinden çalıştırılacaktır. İlgili temel besleme sıvısı ihtiyacı pompanın debisi üze- rinden belirlenir. Bunun yanında optimal sulama süresini belirle- mek için pompanın kurulu olduğu yerdeki hava bilgilerine gerek duyulur. Bunun için pompanın kurulu olduğu konumu App uygulaması içine girin. Gerekli olan bilgileri App uygulaması içine girdik- ten sonra SMART işletim modunda bir ilerleme sayfası gösterilir ve bu sayfada daha ne kadar verinin toplanması gerektiği bilgisi gösterilir. Pompa yeterli bilgileri toplar toplamaz otomatik sulama işlemini üstlenmek üzere çalışmaya hazır olur.

6.3 Maksimal çalışma süresi

Maksimal çalışma süresi pompanın start ko- mutu ile başlar. Bu start komutu App üzerinden elden veya otomatik olarak verilmelidir. Burada pompanın gerçekten sıvı besleyip beslemediği dikkate alınmaz. Kullanıcı tarafından stop komutu verilmediğinde pompa ayarlanmış olan çalışma süresi sonunda otomatik olarak kapanır. Dikkat! – Pompa elden RESTART butonuna (Şekil 5/Poz. A) basarak çalışmaya başlatıldığında maksimal çalışma süresinin ayarlanması geçerli değildir. Bu durumda stop komutu verilmediğinde pompa sürekli olarak çalışmaya devam eder. Dikkat! – Anlık dolmuş çalışma süresi her ve- rilen start komutu ile App üzerinden sıfırlanır. Bu elden veya otomatik olarak App üzerinden gerçekleşebilir.

6.4 Sıcaklık kontrolü

Pompada besleme sıvısının sıcaklığını kontrol eden sistem bulunur ve bu sistem işletme modun- dan bağımsız olarak aktifdir. Sıcaklık kontrolü dev- reye girdiğinde LED ekranı (Şekil 5/Poz. B) kırmızı yanıp söner ve pompa kapanır. Besleme sıvısının sıcaklığı ilgili değerin altına inmiş veya üzerine çıkmıştır. Besleme sıvısı sıcaklığının kabul edilebi- lir işletim sıcaklığına gelmesini bekleyin. Pompayı RESTART butonuna (Şekil 5/Poz. A) basarak veya App üzerinden tekrar işletmeye alabilirsiniz. Besleme sıvısının maksimal sıcaklığı sürekli işletimde +35° C üzerine çıkmamalıdır.

6.5 Hata mesajları ve ikazlar

Hata mesajları ve ikazları alabilmek için düzenli olarak App uygulamasını kontrol edin. Hata mesajları, ikazlar ve hatırlatmaları Push bildirimleri ile akıllı telefonunuza gönderilir. Bu bildirimlerin telefonunuza gönderilmesini istemiyorsanız bildirim ayarlarını App uygulaması içinde değiştirebilirsiniz. Einhell-App uygulamasının arka plan verilerinin akıllı telefonunuzda açık olmasını ve internet bağlantısının aktif olmasını sağlayın. Hatayı (örneğin emiş borusu sızdırıyor) kullanma talimatı ve arıza arama bilgileri yardımıyla bulun ve giderin. Bu işlemden sonta RESTART butonu- na (Şekil 5/Poz. A) basarak veya App içinde hata mesajını onaylayarak pompayı tekrar işletmeye alın. Anl_GE_AW_1144_SMART_SPK13.indb 229Anl_GE_AW_1144_SMART_SPK13.indb 229 10.01.2022 09:17:1410.01.2022 09:17:14TR

7. Elektrik kablosunun değiştirilmesi

Tehlike! Bu aletin elektrik kablosu hasar gördüğünde oluşabilecek herhangi bir tehlikenin önlenmesi için kablo, üretici fi rma veya yetkili servis veya uz- man bir personel tarafından değiştirilecektir.

8. Temizleme, Bakım ve Yedek Parça

Siparişi Hidrofor genellikle bakım gerektirmeyen bir pompadır. Fakat hidroforun uzun ömürlü olması için düzenli kontrol edilmesi ve bakım yapılması tavsiye edilir. Tehlike! Her bakım işleminden önce hidroforun gerilim beslemesi kesilecektir. Bunun için pompanın elek- trik kablosu fi şini prizden çıkarın. Bağlı olan bütün borularda basınç olmamasını sağlayın.

Hidrofor tıkalı olduğunda basınç tarafına su borusunu bağlayın ve emme hortumu- nu çıkarın. Suyu açın. Pompayı birkaç kez yaklaşık iki saniye süre için açın. Bu şekilde olası tıkanmalar birçok arıza durumunda gi- derilebilir.

Pompanın doğru şekilde çalışabilmesi için ön filtre (13) ve çekvalfın kirlenmiş olup olmadığını düzenli yapılacak kontrol çalışmaları ile kontrol edin. Ön filtreyi suyun altına tutarak temizleyin.

Hidrofor içinde bakımı yapılacak başka bir parça yoktur.

8.2 Yazılım güncelleme:

Pompanızda yazılım güncellemesi yapabilmeniz içinyeni yazılımı boş bir USB Stick (gerektiğinde USB Stick aygıtını önceden formatlayın) üze- rine kaydedin. App uygulamasında otomatik olarak yeni yazılım güncellemesi olduğunu size bildirmesini ayarlayın veya alternatif olarak web sayfamızdan bilgi edinin.

1. Yazılım güncelleme işleminden önce hid-

roforun gerilim beslemesini kapatın, bunun pompanın elektrik kablo fi şini prizden çıkarın.

2. Koruma kapağını açın ve USB bağlantısına

(12) USB Stick aygıtını takı n (Şekil 4).

3. Pompanın elektrik kablosu fi şini prize takın.

4. Güncelleme işlemi otomatik olarak başlatılır

ve LED ekranı (Şekil 5/Poz. B) yanıp söner.

5. LED ekranı (Şekil 5/Poz. B) sürekli yandığında

işlem tamamlanmıştır.

6. USB Stick aygıtını bağlı olduğu soketten

çıkarın ve koruma kapağını kapatın.

8.3 Ön fi ltre elemanını temizleme

Ön filtre elemanını düzenli olarak temizleyin, gerektiğinde değiştirin

Ön filtre kapağını (3) çıkarın ve ön filtreyi (13) sökün (Şekil 3).

Ön filtreyi düz bir yüzey üzerinde silkeleyerek temizleyin.

Ön filtreyi temiz suyun altına tutarak temiz- leyin.

Aşırı kirlenme olması durumunda ön filtrey sabunlu su ile yıkayın, arkasından temiz su ile durulayın ve havada kurumasını sağlayın.

Ön filtreyi temizleme işleminde keskin deter- jan veya benzin kullanılması yasaktır.

Montaj işlemi sökme işleminin tersi yönünde gerçekleşir.

8.4 Yedek parça siparişi:

Yedek parça siparişi yapılırken şu bilgiler verilme- lidir:

Cihazın ürün numarası

Cihazın kod numarası

İstenilen yedek parçanın yedek parça numarası Güncel bilgiler ve fi yatlar internette www.Einhell-Service.com sayfasında açıklanmıştır.

9. Bertaraf etme ve geri kazanım

Transport hasarlarını önlemek için alet bir amba- laj içinde sevk edilir. Bu ambalaj hammaddedir ve böylece geri kazanılabilir veya geri kazanım sistemine iade edilebilir. Alet ve aksesuarları örneğin metal ve plastik gibi çeşitli malzemeler- den meydana gelir. Arızalı parçaları evsel atıkların atıldığı çöpe atmayın. Alet, yönetmeliklere uygun şekilde bertaraf edilmesi için özel atık toplama merkezlerine teslim edilmelidir. Bu atık toplama merkezlerinin nerede olduğunu yerel yönetimler- den öğrenebilirsiniz. Anl_GE_AW_1144_SMART_SPK13.indb 230Anl_GE_AW_1144_SMART_SPK13.indb 230 10.01.2022 09:17:1410.01.2022 09:17:14TR

Hidrofor ve aksesuarlarını karanlık, kuru ve dona karşı korunaklı bir yerde saklayın. Opti- mal saklama sıcaklığı 5 ve 30 °C arasındadır. Hidroforu orijinal ambalajı içinde saklayın.

Hidrofor uzun süre veya kış mevsimi boy- unca kullanılmayacağında iyice su ile yıkanacak, komple boşaltılacak ve kuru olarak saklanacaktır.

Don tehlikesi olduğunda hidrofor içindeki su tamamen boşaltılacaktır.

Uzun süren depolama süresi sonunda hidro- foru kısaca açıp/kapatarak rotorun düzgeün şekilde dönüp dönmediğini kontrol edin. Sadece AB Ülkeleri İçin Geçerlidir Elektrikli cihazları çöpe atmayınız. Elektrikli ve elektronik aletler ile ilgili 2012/19/AB nolu Avrupa Yönetmeliğince ve ilgili yönetmeliğin ulusal normlara uyarlanması sonucunda kullanılmış elektrikli aletler ayrıştırılmış olarak toplanacak ve çevreye zarar vermeyecek şekilde geri kazanım sistemlerine teslim edilecektir. Kullanılmış Cihazların İadesi Yerine Uygulanacak Geri Dönüşüm Alternatifi : Kullanılmış elektrikli alet ve cihaz sahipleri bu eşyalarını iade etme yerine alternatif olarak, yö- netmeliklere uygun olarak çalışan geri dönüşüm merkezlerine vermekle yükümlüdür. Bunun için kullanılmış cihaz, ulusal dönüşüm ekonomisi ve atık kanununa göre atıkların arıtılmasını sağlayan kullanılmış cihaz teslim alma yerine teslim edil- ecektir. Kullanılmış alet ve cihazlara eklenen ve elektrikli sistemi bulunmayan aksesuar ile yardımcı malzemeler bu düzenlemeden muaf tutulur. Ürünlerinin dokümantasyonu ve evraklarının kısmen olsa dahi kopyalanması veya başka şekilde çoğaltılması, yalnızca Einhell Germany AG fi rmasının özel onayı alınmak şartıyla serbesttir. Teknik değişiklikler olabilir Anl_GE_AW_1144_SMART_SPK13.indb 231Anl_GE_AW_1144_SMART_SPK13.indb 231 10.01.2022 09:17:1510.01.2022 09:17:15TR

11. Arıza arama planı

Arızalar Olası sebebi Giderilmesi Pompa emiş yapmıyor Emiş borusunda sızıntı var veya boru hasarlı Aşağıdaki noktalarda sızıntı kontrolü yapın: - Emiş borusu - Su dolum civatası / Su boşaltma civatası / Havalandırma civatası / Ön fi ltre kapağı - Emiş borusunun bağlantı noktaları Emiş süreci çok uzun sürüyor - Emiş yüksekliğini kontrol edin - emiş süreci azami 5 dakika sürebilir. - Emiş borusunu daima yükselen / yatay konumda döşeyin. Emiş borusunda tıkanıklıkAşağıdaki noktaları kontrol edin ve temizleyin: - Emiş borusu - Emi ş bölümü - Emiş süzgeci (çekvalf dahil) - Ön fi ltre (çekvalf dahil) Pompanın korunması için aşağıdaki elemanları mon- te edin: - Emiş süzgeci - Ön fi ltre Pompa gövdesinde besle- me sıvısı yok. Pompa gövdesine besleme sıvısı doldurun. Emiş süzgeci su içinde değil. Emiş süzgeci su içine daldırın. Yeterli daldırma derinliği / su miktarı olmasına ve su alımında su sevi- yesinin emiş süzgecinin altına düşmemesine dikkat edin. Hava boşalamı yor - Basınç borusundaki ilgili kapatma elemanlarını (fıskiye nozulları, valfl ar, vs.) açın. Açma işlemine pompaya en yakın olan kapatma elemanı ndan başlayın. - Pompa gövdesi içindeki havanın çıkabilmesi için pompanın dolumunda havalandırma civatasını açın. Anl_GE_AW_1144_SMART_SPK13.indb 232Anl_GE_AW_1144_SMART_SPK13.indb 232 10.01.2022 09:17:1510.01.2022 09:17:15TR

Arızalar Olası sebebi Giderilmesi Su besleme miktarı yetersiz Emiş borusunda sızıntı var veya boru hasarlı Aşağıdaki noktalarda sızıntı kontrolü yapın: - Emiş borusu - Su dolum civatası / Su boşaltma civatası / Havalandırma civatası / Ön fi ltre kapağı - Emiş borusunun bağlantı noktaları Emiş yüksekliği çok fazla. Emiş yüksekliğini kontrol edin. Emiş süzgeci (çekvalf dahil) kirli. Emiş süzgecini (çekvalf dahil) temizleyin. Ön fi ltre (çekvalf dahil) kirli. Ön fi ltreyi (çekvalf dahil) temizleyin. Basınç tarafındaki hortum büküldü. Hortumun bükülmüş yerini düzeltin. Basınç tarafındaki boru ke- sitinde daralma. Daralan bölümü düzeltin. Pompanın besleme kapasi- tesi besleme yüksekliği ve bağlı olan periferiye bağlıdır. Maks. besleme yüksekliğini dikkate alın, gerektiğinde farklı hortum çapı veya başka hortum uzunluğu kullanın. Motor çalışmıyor Elektrik bağlantısı yok. Sigorta ve elektrik bağlantılarını kontrol edin. Pompa çarkı sıkıştı. Motor milini fan kapağı içinden bir tornavida sokarak döndürün (yapıştırılmış contayı açın). Termik şalter pompayı kapatıyor Pompa aşırı ısı ndı / aşırı yük altında Pompanın soğumasını bekleyin! Besleme sıvısı sıcaklığı veya ortam sıcaklığı çok yüksek. Besleme sıvısının azami sıcaklığını dikkate alın. Pompanın yeterli derecede soğutulmasına dikkat edin. Pompa kuru çalışıyor. Kuru çalışma sebebini giderin. „Pompa emiş yapmıyor“ maddesindeki noktaları dikkate alın. Kuru çalışmayı önleyin. Anl_GE_AW_1144_SMART_SPK13.indb 233Anl_GE_AW_1144_SMART_SPK13.indb 233 10.01.2022 09:17:1510.01.2022 09:17:15TR

Servis Bilgileri Garanti Belgesinde belirttiğimiz ülkelerde uzman servis partnerleri ile birlikte çalışırız, bu partnerlerin irtibat bilgileri Garanti Belgesinde açıklanmıştır. Onarım, yedek parça ve sarf malzemesi ihtiyaçlarında bu partner kuruluşlarımız sizlere memnuniyetle yardımcı olacaktır. Bu ürünümüzde aşağıda açıklanan parçalar doğal veya kullanımdan kaynaklanan bir aşınmaya maruz kalırlar ve aşağıda açıklanan sarf malzemelerine ihtiyaç duyulur. Kategori Örnek Aşınma parçaları* Ön fi ltre, Filtre kartuşu Sarf malzemesi/Sarf parçaları* Eksik parçalar

• sevkiyatın içeriğine dahil olması zorunlu değildir! Ayıplı mal veya eksik parça söz konusu olduğunda durumu internette www.Einhell-Service.com sayfasına bildirmenizi rica ederiz. Arıza bildiriminizde arızayı ayrıntılı olarak açıklayın ve bunun için aşağıda açıklanan soruları cevaplayın:

Alet hiç bir kez çalıştı mı yoksa baştan beri mi arızalıydı?

Arıza meydana gelmeden önce herhangi anormal bir durum dikkatinizi çekti mi (arıza öncesi semptomları)?

Sizce aletin arızalı ana işlevi nedir (ana semptom)? Bu işlevi açıklayınız. Anl_GE_AW_1144_SMART_SPK13.indb 234Anl_GE_AW_1144_SMART_SPK13.indb 234 10.01.2022 09:17:1510.01.2022 09:17:15TR
