| Produkttyp | Oberflächenpumpe |
| Marke | Einhell |
| Modell | GEAW 1144 SMART |
| Leistungsaufnahme | 1100 W |
| Versorgungsspannung | 220-240 V ~ 50 Hz |
| Max. Fördermenge | 4400 l/h |
| Max. Förderhöhe | 48 m |
| Max. Druck | 0,48 MPa (4,8 bar) |
| Max. Saughöhe | 8 m |
| Max. Wassertemperatur | 35 °C |
| Schutzart | IPX4 |
| Garantierter Schallleistungspegel | 78 dB(A) |
| Sauganschluss | ca. 42 mm (R1 ¼ Außengewinde) |
| Druckanschluss | ca. 33,3 mm (R1 Innengewinde) |
| Steuerungsfunktionen | Manuell, Fernsteuerung per App, Timer, SMART-Modus |
| Konnektivität | Mobilfunknetz (integrierte SIM), 5 Jahre inklusive |
| Anzeige | Status-LED und Netzwerk-LED |
| Trockenlaufschutz | Ja, mit automatischer Abschaltung und Wiederanlaufversuch |
| Überhitzungsschutz | Ja, integrierter Temperaturregler |
| Vorfilter | Ja, abnehmbar und reinigbar |
| Wartung | Regelmäßige Reinigung des Vorfilters, Software-Update via USB |
| Verschleißteile | Vorfilter, Filterpatrone |
Häufig gestellte Fragen - GEAW 1144 SMART EINHELL
Benutzerfragen zu GEAW 1144 SMART EINHELL
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Oberflächenpumpe kostenlos im PDF-Format! Finden Sie Ihr Handbuch GEAW 1144 SMART - EINHELL und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. GEAW 1144 SMART von der Marke EINHELL.
BEDIENUNGSANLEITUNG GEAW 1144 SMART EINHELL
D Originalbetriebsanleitung Hauswasserautomat
Art.-Nr.: 41.803.80 I.-Nr.: 21010


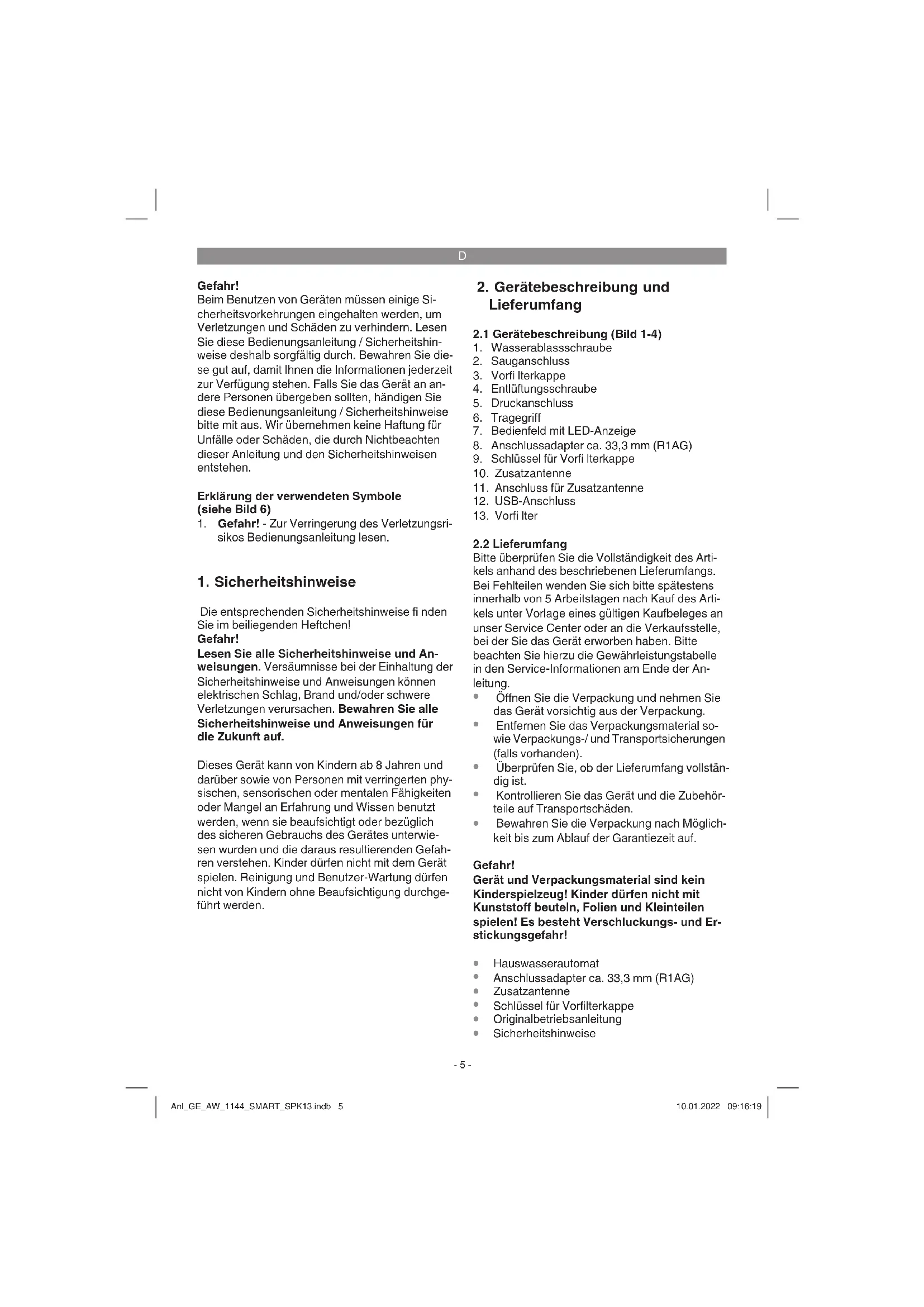

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.
Erklärung der verwendeten Symbole (siehe Bild 6)
- Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fi nden Sie im beiliegenden Heftchen! Gefahr!
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
2. Gerätebeschreibung und Lieferumfang

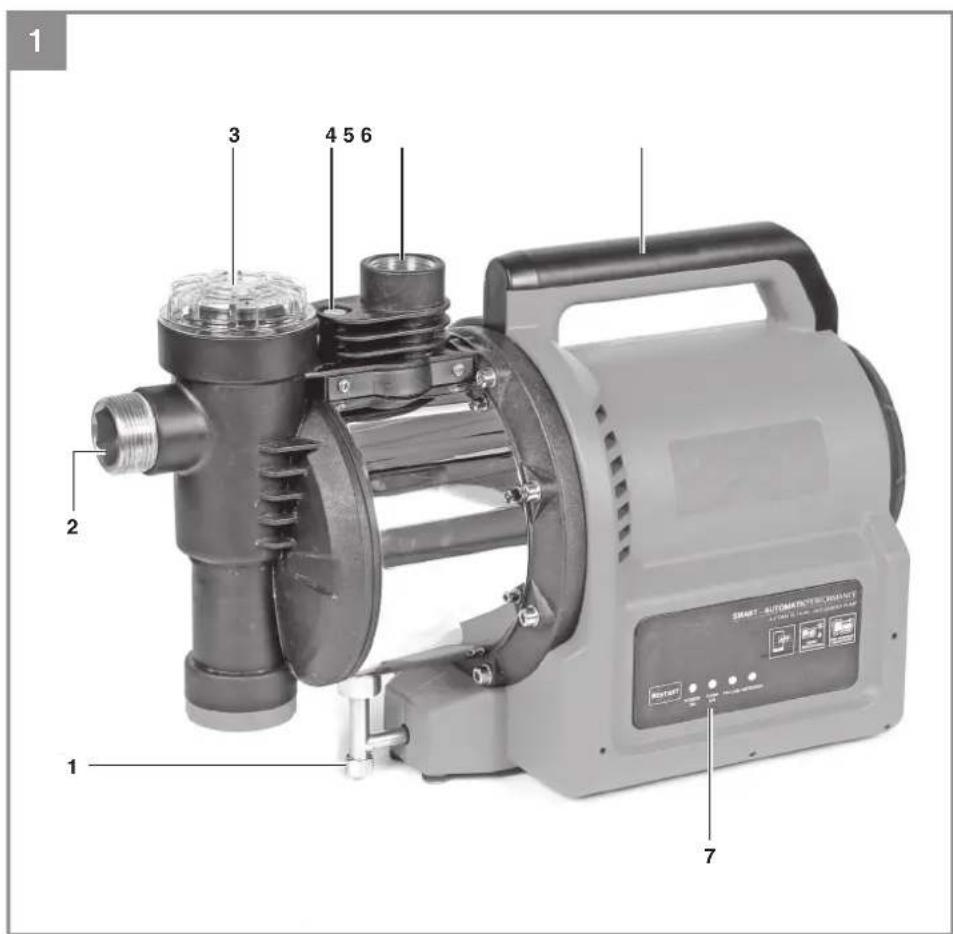

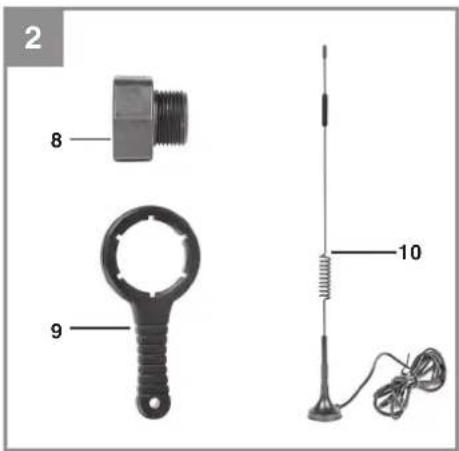

2.1 Gerätebeschreibung (Bild 1-4)
- Wasserablassschraube
- Sauganschluss
- Vorfi Iterkappe
- Entlüftungsschraube
- Druckanschluss
- Tragegriff
- Bedienfeld mit LED-Anzeige
- Anschlussadapter ca. 33,3 mm (R1AG)
- Schlüssel für Vorfi Iterkappe
- Zusatzantenne
- Anschluss für Zusatzantenne
- USB-Anschluss
- Vorfi Iter
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufsstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.
- Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.
- Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
- Überprüfen Sie, ob der Lieferumfang vollständig ist.
- Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
- Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!
• Hauswasserautomat
• Anschlussadapter ca. 33,3 mm (R1AG)
• Zusatzantenne
• Schlüssel für Vorfilterkappe
• Originalbetriebsanleitung
• Sicherheitshinweise
D
3. Bestimmungsgemäße Verwendung
Einsatzbereich:
Zum Bewässern und Gießen von Grünanlagen, Gemüsebeeten und Gärten.
• Zum Betreiben von Rasensprengern.
- Mit Vorfilter zur Wasserentnahme aus Teichen, Bächen, Regentonnen, Regenwasser-Zisternen und Brunnen.
• ZurBrauchwasserversorgung.
Fördermedien:
- Zur Förderung von klarem Wasser (Süßwasser), Regenwasser oder leichter Waschlauge/Brauchwasser.
• Die maximale Temperatur der Förderflüssigkeit sollte im Dauerbetrieb +35 °C nicht überschreiten. - Mit diesem Gerät dürfen keine brennbaren, gasenden oder explosiven Flüssigkeiten gefördert werden.
Die Förderung von aggressiven Flüssigkeiten (Säuren, Laugen, Silosickersaft usw.) sowie Flüssigkeiten mit abrasiven Stoffen (Sand) ist ebenfalls zu vermeiden. - Dieses Gerät ist nicht für die Förderung von Trinkwasser geeignet.
Das Gerät darf nur nach seiner Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.
4. Technische Daten
Netzanschluss ......220-240 V\~ 50 Hz
Aufnahmeleistung 1100 Watt
Fördermenge 4400 l/h
Förderhöhe max. 48 m
Förderdruck max. 0,48 MPa (4,8 bar)
Ansaughöhe max. 8 m
Druckanschluss ...... ca. 33,3 mm (R1IG)
Sauganschluss ...... ca. 42 mm (R1¼AG)
Wassertemperatur max. 35 °C
Gemessener Schallleistungspegel
L_WA 76,3 dB(A)
Unsicherheit K_WA 2,01 dB
Garantierter Schallleistungspegel L _WA ... 78 dB(A)
Schutzart IPX4
5. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.
5.1 Saugleitungsanschluss
- Befestigen Sie den Saugschlauch (mind. ca. 19 mm ( ^3/4 ") Kunststoffschlauch mit Spiralversteifung) entweder direkt oder über einen Gewindenippel an den Sauganschluss ca. 42 mm (R1 ^1/4 AG) des Gerätes.
- Verwenden Sie den Anschlussadapter (8) um das Gewinde des Sauganschlusses auf ca. 33,3 mm (R1AG) zu reduzieren.
- Die Saugleitung von der Wasserentnahme zum Gerät steigend verlegen. Vermeiden Sie unbedingt die Verlegung der Saugleitung über die Pumpenhöhe, Luftblasen in der Saugleitung verzögern und verhindern den Ansaugvorgang.
- Saug- und Druckleitung sind so anzubringen, dass diese keinen mechanischen Druck auf das Gerät ausüben.
Das Saugventil sollte genügend tief im Wasser liegen, sodass durch Absinken des Wasserstandes ein Trockenlauf des Gerätes vermieden wird. - Eine undichte Saugleitung verhindert durch Luftansaugen das Ansaugen des Wassers.
- Vermeiden Sie das Ansaugen von Fremdkörpern (Sand usw.). Wenn nötig, installieren Sie zu diesem Zweck einen Vorfilter.
D
5.2 Druckleitungsanschluss
- Die Druckleitung (sollte mind. ca. 19 mm ( ^3/4 " sein) muss direkt oder über einen Gewindenippel an den Druckleitungsanschluss ca. 33,3 mm (R1IG ) des Gerätes angeschlossen werden.
- Selbstverständlich kann mit entsprechenden Verschraubungen ein ca. 13 mm (½") Druckschlauch verwendet werden. Die Förderleistung wird durch den kleineren Druckschlauch reduziert.
- Während des Ansaugvorgangs sind die in der Druckleitung vorhandenen Absperrorgane (Spritzdüsen, Ventile etc.) voll zu öffnen, damit die in der Saugleitung vorhandene Luft frei entweichen kann.
- Achten Sie darauf, dass der Druckschlauch bei der Verwendung der Pumpe im Automatik-Modus nicht abknickt. Wird der Schlauch direkt an der Druckseite angeschlossen, wird empfohlen, ein Winkelstück ca. 33,3 mm (R1AG) zu verwenden.

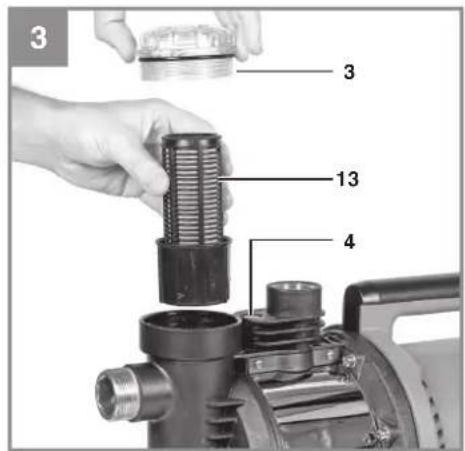

5.3 Vorbereitung der Pumpe (Bild 3)
- Öffnen Sie die Entlüftungsschraube (4), damit beim Befüllen des Pumpengehäuse Luft entweichen kann.
- Schrauben Sie die Vorfilterkappe (3) mit dem beiliegenden Schlüssel (9) ab und entnehmen Sie den Vorfilter (13). Im Anschluss können Sie das Pumpengehäuse über die Vorfilterkappe (3) mit Wasser auffüllen. Ein Auffüllen der Saugleitung beschleunigt den Ansaugvorgang.
• Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
5.4 Elektrischer Anschluss
- Der elektrische Anschluss erfolgt an einer Schutzkontakt-Steckdose 220-240 V\~ 50 Hz. Absicherung mindestens 10 Ampere.
- Gegen Überlastung oder Blockierung wird der Motor durch den eingebauten Temperaturwächter geschützt. Bei Überhitzung schaltet der Temperaturwächter die Pumpe automatisch ab und nach dem Abkühlen schaltet sich das Gerät wieder selbstständig ein.

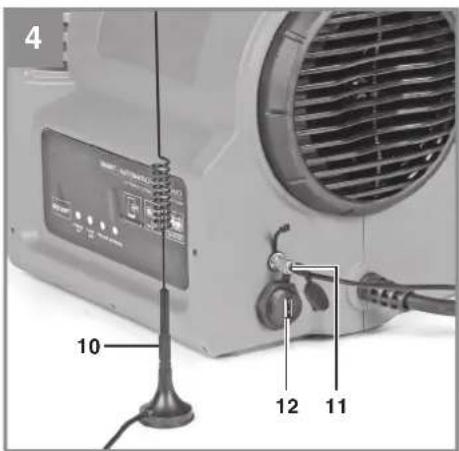

5.5 Anschluss der Zusatzantenne
Die Pumpe verfügt über eine eingebaute Antenne. Die Funksignalstärke der internen Antenne reicht in den meisten Fällen für einen automatischen Betrieb aus. Zur Verstärkung des Funksignales kann die im Lieferumfang enthaltene Zusatzantenne verwendet werden. Dies kann erforderlich sein, wenn die Pumpe beispielsweise im Keller hinter dicken Mauern oder in Blech verkleideten Schuppen installiert ist. Die Antenne ist am besten außerhalb des abschirmenden Raumes zu platzieren. Stecken Sie dazu die im Lieferumfang enthaltene Zusatzantenne (10) an den Antennen-Anschluss (11) der Pumpe an und schrauben die Überwurfmutter handfest an (Bild 4). Die Pumpe verwendet jetzt die externe Zusatzantenne.
5.6 Steuerung der Pumpe mit Hilfe der App
Uber die App bekommen Sie vielseitige Einstellmöglichkeiten für Ihre Pumpe, zusätzlich können Leistungsdaten abgerufen werden. Sie können die Pumpe manuell fernsteuern, nach defi niertem Arbeitszeitraum oder mit Hilfe des SMART-Modus betreiben. Die App zeigt Ihnen im Betrieb Fehlermeldungen sowie Warnungen an.
5.6.1 App Herunterladen
Laden Sie sich zuerst die Einhell-App für Ihre Pumpe auf Ihrem Smartphone herunter. Die Einhell-App ist über folgenden Link und QR-Code erreichbar:
iOS: http://qr.einhell.com/12e103ce
Android: http://qr.einhell.com/176c0443
-7-
D
5.6.2 Registrierung der Pumpe
Ihr Gerät verfügt über eine IoT-Funktion (Internet of Things / Internet der Dinge). Ihre Pumpe kann sich über einen integrierten SIM Chip mit dem verfügbaren Mobilfunknetzwerk verbinden und ist somit unabhängig von einer Bluetooth- oder WLAN-Verbindung. In den ersten 5 Jahren entstehen für Sie keine Nutzungsgebühren der Pumpe im Mobilfunknetz, da diese über den Kaufpreis abgedeckt werden. Infos über die verbleibende Laufzeit und eine mögliche Verlängerung können über die App eingesehen werden. Im Werkszustand ist die Funktion deaktiviert und die Pumpe versucht sich mit dem Netzwerk zu verbinden, dabei blinkt die Netzwerk-LED (Bild 5/Pos. C) blau. Um Ihre Pumpe zu aktivieren, folgen Sie den Anweisungen in der App.
Bei erfolgreicher Registrierung und Verbindung mit dem Netzwerk leuchtet die Netzwerk-LED (Bild 5/Pos. C) blau und die vielseitigen Einstellungsmöglichkeiten und Funktionen der App stehen Ihnen nun zur Verfügung.
Stellen Sie sicher, dass die Pumpe sowie Ihr Smartphone eine sichere Internetverbindung haben, sobald Sie Einstellungen in der App vornehmen. Für den automatischen Betrieb der Pumpe in einem programmierten Arbeitszeitraum muss lediglich die Pumpe mit dem Internet verbunden sein.
5.6.3 Zurücksetzen der Registrierung
Sollte bei Erstinbetriebnahme Ihrer Pumpe die blaue LED (Bild 5/Pos. C) dauerhaft leuchten, so ist die Pumpe bereits registriert. Die Pumpe muss zurückgesetzt und auf Sie registriert werden. Kontaktieren Sie dazu unseren Kundendienst und halten Sie die Quittung und die Seriennummer der Pumpe bereit.
6. Bedienung

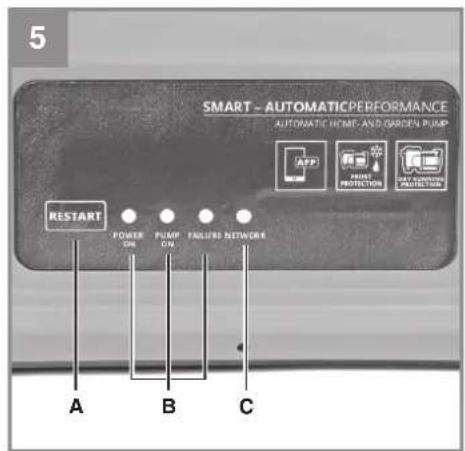

6.1 LED-Anzeige (Bild 5)
6.1.1 Status LEDs
Der aktuelle Betriebszustand wird über die LED-Anzeige (Bild 5/Pos. B) signalisiert.
Gelb leuchtet:
Die Pumpe ist an der Stromversorgung angeschlossen.
Gelb und Grün leuchtet:
Die Pumpe ist in Betrieb und läuft sofort an, ein Verbraucher zur Entnahme von Förderfl üssigkeit ist geöff net.
Gelb blinkt:
Pumpe baut Druck auf (z.B. Wasserhahn geschlossen) und schaltet sich dann von selbst ab.
Gelb, Grün und Rot leuchtet:
Die Pumpe befi ndet sich im Trockenlauf ohne Förderfl üssigkeit. Die Pumpe führt 3 Versuche durch, um den Trockenlauf zu beseitigen, bevor der Trockenlaufschutz endgültig auslöst.
Gelb und Rot leuchtet:
Der Trockenlaufschutz hat ausgelöst, es ist keine Ansaugung der Förderfl üssigkeit mehr möglich. Unter Zuhilfenahme der Fehlersuche die Störung (z.B. undichte Saugleitung) fi nden und beseitigen. Danach durch Bestätigen der RESTART-Taste (Bild 5/Pos. A) die Pumpe wieder in Betrieb nehmen.
6.1.2 Netzwerk-LED
Über die Netzwerk-LED (Bild 5/Pos. C) signalisiert die Pumpe ihren Netzwerkstatus.
Blau blinkt:
Die Pumpe sucht eine Verbindung zum Netzwerk.
Blau leuchtet:
Die Pumpe ist mit dem Netzwerk verbunden.
D
6.2 Betrieb der Pumpe
Die Pumpe bietet vielseitige Betriebsmodi, wo- durch Sie die Pumpe auf verschiedene Arten in Betrieb nehmen können. Über die App haben Sie vielseitige Einstellungsmöglichkeiten der Pumpe und können Leistungsdaten abrufen. Zusätzlich zeigt Ihnen die App im Betrieb Fehlermeldungen sowie Warnungen an.
Sie können die Pumpe sowohl manuell am Bedienfeld der Pumpe als auch mit Hilfe der App betreiben. Wird die Pumpe, unabhängig vom Betriebsmodus, gestartet, wird die Pumpe in einen Hauswasserautomaten-Modus versetzt. Die Pumpe schaltet sich unabhängig vom verwendeten Modus immer bei geöff neter Druckseite ein und schaltet automatisch bei ausbleibender Entnahme von Förderfl üssigkeit wieder aus.
Der aktuelle Betriebszustand wird über die LED-Anzeige (Bild 5/Pos. B) signalisiert (siehe Kapitel „LED-Anzeige“).
Der Durchfl uss- und Druckschalter hat keine Einstell- oder Schaltmöglichkeiten, er funktioniert vollautomatisch.
Ansaugvorgang
Die Pumpe wird in einem der Betriebsmodi gestartet und läuft sofort an. Die Pumpe führt 3 Versuche durch, um den Trockenlauf zu beseitigen, bevor der Trockenlaufschutz endgültig auslöst. Die Pumpe baut im Betrieb Druck auf und schaltet sich bei geschlossener Druckleitung automatisch aus. Fällt der Druck in der Druckleitung, z.B. durch Öff nung eines Absperrorgans, so schaltet sich die Pumpe wieder ein.
6.2.1 Manueller Betrieb
Die Pumpe kann jederzeit manuell über die RESTART-Taste (Bild 5/Pos. A) ein- und ausgeschaltet werden. Dazu ist eine Registrierung der Pumpe nicht notwendig. Die Pumpe hat keine Möglichkeit der Einstellung der maximalen Laufzeit in diesem Modus.
6.2.2 Fernsteuerung mit App
Die Pumpe kann über die App und Ihr Smartphone manuell ein- und ausgeschaltet werden. Es wird ein Start- oder Stoppbefehl über das Netzwerk an die Pumpe gesendet.
6.2.3 Zeitplan mit App
Über die App haben Sie die Möglichkeit die Pumpe nach eingestellten Arbeitszeitraum zu betreiben. Dabei erhält die Pumpe über das Netzwerk für den eingestellten Arbeitszeitraum einen Start- oder Stoppbefehl. Stellen Sie sicher, dass die Pumpe eine zuverlässige Netzwerkverbindung hat.
Bei Unterbrechung der Netzwerkverbindung läuft die Pumpe zunächst weiter und schaltet sich nach eingestellter maximaler Laufzeit automatisch ab.
6.2.4 SMART-Modus mit App
Der SMART-Modus der Pumpe ermöglicht eine automatische Bewässerung. Um den SMART-Modus nutzen zu können, werden zunächst einige spezifi sche Daten benötigt.
Damit die Pumpe den Grundbedarf an Förderfl üssigkeit im entsprechenden Zeitraum bestimmen kann, müssen Sie zunächst die Pumpe manuell oder über einen Zeitplan der App betreiben. Der entsprechende Grundbedarf wird über die Durchfl ussmenge der Pumpe bestimmt.
Des Weiteren werden standortspezifi sche Wetterdaten benötigt, um die optimale Bewässerungszeit zu ermitteln. Geben Sie dazu den Standort der Pumpe in der App an.
Nachdem Sie die Daten in der App eingegeben haben, erscheint im SMART-Modus eine Fortschrittsanzeige, die Ihnen Auskunft darüber gibt, wie viele Daten noch gesammelt werden müssen.
Sobald die Pumpe genügend Daten erhoben hat, ist sie bereit, um selbständig die Bewässerung zu übernehmen.
6.3 Maximale Laufzeit
Die maximale Laufzeit beginnt mit einem Startbefehl der Pumpe. Dieser muss über die App manuell oder automatisch erfolgen. Dabei wird nicht berücksichtig ob die Pumpe tatsächlich fördert oder nicht. Die Pumpe schaltet sich automatisch nach der eingestellten Laufzeit aus, sofern kein Stoppbefehl durch den Nutzer erfolgte.
Achtung! – Wird die Pumpe manuell an der Pumpe durch Drücken der RESTART-Taste (Bild 5/Pos. A) gestartet, gilt die Einstellung der maximalen Laufzeit nicht. Die Pumpe läuft dauerhaft sofern kein Stopp-Befehl erfolgt.
Achtung! – Die aktuelle abgelaufene Laufzeit wird mit jedem Startbefehl über die App zurückgesetzt. Dieser kann manuell oder automatisch über die App erfolgen.
D
6.4 Temperaturüberwachung
Die Pumpe besitzt eine Temperaturüberwachung der Förderfl üssigkeit und ist unabhängig vom Betriebsmodus aktiv. Hat die Temperaturüberwachung ausgelöst, so blinkt die LED-Anzeige (Bild 5/Pos. B) rot und die Pumpe schaltet sich aus. Die Temperatur der Förderfl üssigkeit wurde unter- oder überschritten. Warten Sie, bis die Förderfl üssigkeit die zulässige Betriebstemperatur erreicht hat. Sie können die Pumpe über die RESTART-Taste (Bild 5/Pos. A) oder über die App wieder in Betrieb nehmen.
Die maximale Temperatur der Förderfl üssigkeit sollte im Dauerbetrieb +35°C nicht überschreiten.
6.5 Fehlermeldungen und Warnungen
Überprüfen Sie regelmäßig die App, um Fehlermeldungen und Warnungen zu erhalten. Sie erhalten Fehlermeldungen, Warnungen sowie Erinnerungen per Push-Benachrichtigung auf Ihr Smartphone. Wenn Sie dies nicht wünschen, können Sie die Benachrichtigungs-Einstellungen in der App anpassen. Stellen Sie sicher, dass die Hintergrunddaten der Einhell-App auf Ihrem Smartphone aktiviert sind und Ihr Smartphone über eine aktive Internetverbindung verfügt. Sie können den Fehler (z.B. undichte Saugleitung) unter Zuhilfenahme der Anleitung und der Fehlersuche fi nden und beseitigen. Danach durch Betätigen der RESTART-Taste (Bild 5/Pos. A) oder das Quittieren der Fehlermeldung in der App die Pumpe wieder in Betrieb nehmen.
7. Austausch der Netzanschlussleitung
Gefahr!
Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifi zierte Person ersetzt werden, um Gefährdungen zu vermeiden.
8. Reinigung, Wartung und Ersatzteilbestellung
Das Gerät ist weitgehend wartungsfrei. Für eine lange Lebensdauer empfehlen wir jedoch eine regelmäßige Kontrolle und Pfl ege.
Gefahr!
Vor jeder Wartung ist das Gerät spannungsfrei zu schalten, hierzu ziehen Sie den Netzstecker der Pumpe aus der Steckdose.
Stellen Sie sicher, dass alle angeschlossenen Leitungen drucklos sind.
8.1 Wartung
- Bei eventueller Verstopfung des Gerätes schließen Sie die Druckleitung an die Wasserleitung an und nehmen den Saugschlauch ab. Öffnen Sie die Wasserleitung. Schalten Sie das Gerät mehrmals für ca. zwei Sekunden ein. Auf diese Weise können Verstopfungen in den häufigsten Fällen beseitigt werden.
- Kontrollieren Sie regelmäßig den Vorfilter (13) und das Rückschlagventil auf Verschmutzungen, damit die Pumpe richtig arbeiten kann. Reinigen Sie den Vorfilter unter fließendem Wasser.
- Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.
8.2 Software-Update:
Um ein Software-Update Ihrer Pumpe durchzuführen, kopieren Sie die neue Software auf einen leeren USB-Stick (gegebenenfalls den USB-Stick zuvor formatieren). Lassen Sie sich in der App automatisch über neue Software-Updates benachrichtigen oder informieren Sie sich alternativ auf unserer Website.
- Vor dem Software-Update ist das Gerät spannungsfrei zu schalten, hierzu ziehen Sie den Netzstecker der Pumpe aus der Steckdose.
- Öff nen Sie die Schutzkappe und schließen Sie am USB-Anschluss (12) den USB-Stick an (Bild 4).
- Schließen Sie die Netzleitung der Pumpe an.
- Der Update-Vorgang startet automatisch und die LED-Anzeige (Bild 5/Pos. B) blinkt.
- Leuchtet die LED-Anzeige (Bild 5/Pos. B) durchgängig, ist der Vorgang abgeschlossen.
D
- Ziehen Sie den USB-Stick ab und verschließen Sie die Schutzkappe.
8.3 Vorfi Iter-Einsatz reinigen
- Vorfilter-Einsatz regelmäßig reinigen, wenn nötig tauschen
- Vorfilterkappe (3) entfernen und den Vorfilter (13) entnehmen (Bild 3).
- Den Vorfilter durch ausklopfen auf einer flachen Fläche reinigen.
- Der Vorfilter wird unter fließendem, klarem Wasser gereinigt.
- Bei starker Verschmutzung mit Seifenlauge waschen, anschließend mit klarem Wasser ausspülen und an der Luft trocknen lassen.
- Zum Reinigen des Vorfilters dürfen keine scharfen Reiniger oder Benzin verwendet werden.
- Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
8.4 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:
• Typ des Gerätes
• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
• Ersatzteilnummer des erforderlichen Ersatzteils
Aktuelle Preise und Infos finden Sie unter www.Einhell-Service.com
9. Entsorgung und Wiederverwertung
Das Gerät befinet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z. B. Metall und Kunststoff e. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstelle abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.
10. Lagerung
- Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreien Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 °C. Bewahren Sie das Gerät in der Originalverpackung auf.
- Vor längerem Nichtgebrauch oder Überwinterung ist die Pumpe gründlich mit Wasser durchzuspülen, komplett zu entleeren und trocken zu lagern.
- Bei Frostgefahr muss das Gerät vollkommen entleert werden.
Nach längeren Stillstandzeiten durch kurzes Ein-/Ausschalten prüfen, ob ein einwandfreies Drehen des Rotors erfolgt.
D
11. Fehlersuchplan
| Störungen Mögliche Ursache Behebung | ||
| Pumpe saugt nicht an | Undichte bzw. beschädigte Saugleitung | Überprüfen Sie folgenden Stellen auf Dichtigkeit:- Saugleitung- Wassereinfüllschraube / Wasserablassschraube / Entlüftungsschraube / Vorfi Iterkappe- Verbindungsstellen der Saugleitung |
| Ansaugvorgang dauert sehr lange | - Saughöhe prüfen- der Ansaugvorgang kann bis zu 5 Minuten dauern.- Ansaugleitung stets steigend / waagrecht verlegen. | |
| Verstopfung in der Saugleitung | Überprüfen Sie folgenden Stellen und reinigen Sie diese:- Saugleitung- Ansaugbereich- Saugkorb (inkl. Rückschlagventil)- Vorfi Iter (inkl. Rückschlagventil)Montieren Sie zum Schutz der Pumpe:- Saugkorb- Vorfi Iter | |
| Pumpengehäuse ohne Förderfl üssigkeit. | Pumpengehäuse mit Förderflüssigkeit auffüllen. | |
| Saugkorb nicht im Wasser. | Saugkorb ins Wasser eintauchen. Achten Sie auf eine genügende Eintauchtiefe / Wassermenge, sodass bei Wasserentnahme der Pegel nicht unter Saugkorb absinkt. | |
| Luft kann nicht entweichen | - Öffnen Sie entsprechende Absperrorgane (Spritzdüsen, Ventile etc.) in der Druckleitung. Beginnen Sie mit den Absperrorgangen, welche der Pumpe am nächst gelegensten sind.- Öff nen Sie beim Befüllen der Pumpe die Entlüftungsschraube, damit Luft aus dem Pumpengehäuse entweichen kann. | |
D
| Störungen Mögliche Ursache Behebung | ||
| Wasser-Fördermenge ungenügend | undichte bzw. beschädigte Saugleitung | Überprüfen Sie folgenden Stellen auf Dichtigkeit:- Saugleitung- Wassereinfüllschraube / Wasserablassschraube / Entlüftungsschraube / Vorfi Iterkappe- Verbindungsstellen der Saugleitung |
| Saughöhe zu hoch. Saughöhe überprüfen. | ||
| Saugkorb (inkl. Rückschlagventil) verschmutzt. | Saugkorb (inkl. Rückschlagventil) reinigen. | |
| Vorfi Iter (inkl. Rückschlagventil) verschmutzt. | Vorfi Iter (inkl. Rückschlagventil) reinigen. | |
| Schlauch auf Druckseite geknickt. | Knickstellen im Schlauch beseitigen. | |
| Querschnitt auf Druckseite verengt. | Engstellen vermeiden. | |
| Förderleistung der Pumpe abhängig von der Förderhöhe und der angeschlossenen Peripherie. | Max. Förderhöhe beachten, ggf. andere Schlauch-durchmesser oder andere Schlauchlänge wählen. | |
| Motor läuft nicht an | Netzspannung fehlt. Sicherungen und elektrische Verbindung überprüfen. | |
| Pumpenrad blockiert. Die Motorwelle durch Lüfterhaube mit Hilfe eines Schraubendreher drehen (verklebte Gleitringdichtung lösen). | ||
| Thermoschalter schaltet die Pumpe ab | Überhitzung / Überlastung der Pumpe | Gerät abkühlen lassen! |
| Temperatur der Förderfl üs-sigkeit oder Umgebung ist zu hoch. | Achten Sie auf die zulässige Temperatur der Förderfl üssigkeit.Sorgen Sie für eine ausreichende Kühlung der Pumpe. | |
| Trockenlauf der Pumpe. Ursache des Trockenlaufs beseitigen.Beachten Sie die Punkte unter „Pumpe saugt nicht an“.Trockenlauf verhindern. | ||
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.
Technische Änderungen vorbehalten
D
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
| Kategorie Beispiel | |
| Verschleißteile*Vorfi Iter, Filterpatrone | |
| Verbrauchsmaterial/Verbrauchsteile* | |
| Fehlteile |
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:
- Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
- Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
- Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
Beschreiben Sie diese Fehlfunktion.
D
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:
- Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
-
Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
-
Von unserer Garantie ausgenommen sind:
-
Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.
-
Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.
-
Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.
-
Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.
Einhell Service · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
D
Einhell
SERVICE
Sehr geehrte Kundin, sehr geehrter Kunde,
LIEBE MÖGLICHMACHER,
wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projekte möglich machen können. Aus diesem Grund ist Service bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und persönlichen Ansprechpartnern hat es sich der Einhell Service auf die Fahnen geschrieben, Sie bei allen Fragen zu Ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersatzteilverfügbarkeit, 24 Stunden Versandservice, eine leistungsfähige Reparatur-Organisation und ein flächendeckendes Service-Partnernetz.
Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Services jetzt noch schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.
ERSATZTEILE
ZUBEHÖR
PRODUKT-INFORMATIONEN
PREIS-INFORMATIONEN
VERFÜGBARKEITEN
TRACK & TRACE
GARANTIEVER-
LÄNGERUNGEN
REPARATUR-
SERVICE
SERVICE-STELLEN
VOR ORT
Einhell Service
Eschenstraße 6
94405 Landau an der Isar
Telefon: 09951 - 959 2000
Telefax: 09951 - 959 1700
E-Mail: Service-DE@Einhell.com
Wir freuen uns auf Ihren Besuch unter
GB
Danger!
Aktuell driftstatus indikeras med LED-indikeringen (bild 5/pos. B).
Gul lyser:
7. Byta ut nätkabeln
Fara!
4. Technische gegevens
Hauswasserautomat\* GE-AW 1144 SMART (Einhell)
□2014/29/EU
□2005/32/EC_2009/125/EC
□(EU)2015/1188
2014/35/EU
2006/28/EC
2014/30/EU
2014/32/EU
X 2014/53/EU
2014/68/EU
□(EU)2016/426
Notified Body:
□(EU)2016/425
X 2011/65/EU_(EU)2015/863
Einhell Germany AG · Wiesenweg 22 · D-94405 Landau/Isar
Landau/Isar, den 07.10.2021
