Bedienungsanleitung Hauswasserautomat

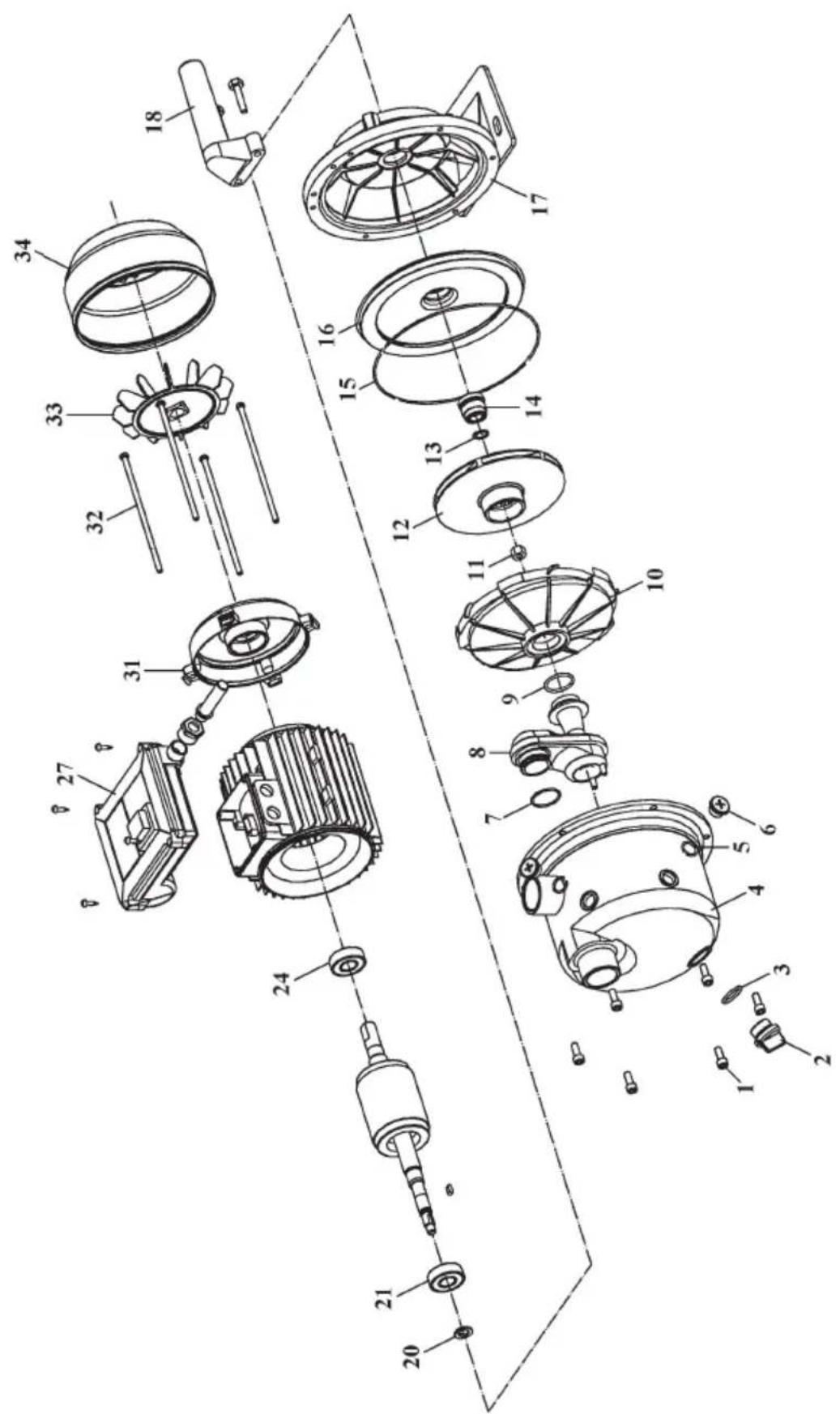

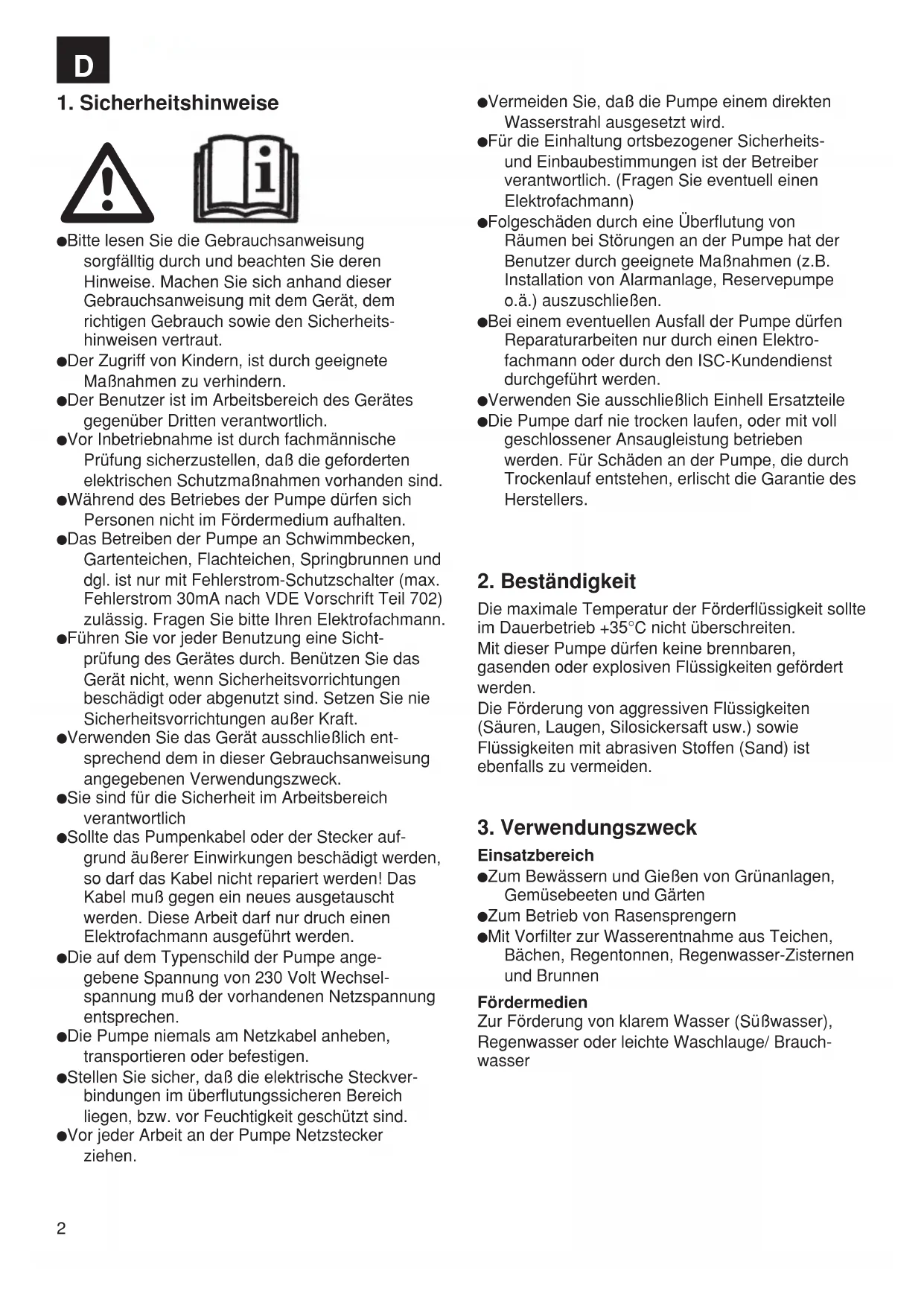

1. Sicherheitshinweise

Bitte lesen Sie die Gebrauchsanweisung sorgfälltig durch und beachten Sie deren Hinweise. Machen Sie sich anhand dieser Gebrauchsanweisung mit dem Gerät, dem richtigen Gebrauch sowie den Sicherheits- hinweisen vertraut. Der Zugriff von Kindern, ist durch geeignete Maßnahmen zu verhindern. Der Benutzer ist im Arbeitsbereich des Gerätes gegenüber Dritten verantwortlich. Vor Inbetriebnahme ist durch fachmännische Prüfung sicherzustellen, daß die geforderten elektrischen Schutzmaßnahmen vorhanden sind. Während des Betriebes der Pumpe dürfen sich Personen nicht im Fördermedium aufhalten. Das Betreiben der Pumpe an Schwimmbecken, Gartenteichen, Flachteichen, Springbrunnen und dgl. ist nur mit Fehlerstrom-Schutzschalter (max. Fehlerstrom 30mA nach VDE Vorschrift Teil 702) zulässig. Fragen Sie bitte Ihren Elektrofachmann. Führen Sie vor jeder Benutzung eine Sicht- prüfung des Gerätes durch. Benützen Sie das Gerät nicht, wenn Sicherheitsvorrichtungen beschädigt oder abgenutzt sind. Setzen Sie nie Sicherheitsvorrichtungen außer Kraft. Verwenden Sie das Gerät ausschließlich ent- sprechend dem in dieser Gebrauchsanweisung angegebenen Verwendungszweck. Sie sind für die Sicherheit im Arbeitsbereich verantwortlich Sollte das Pumpenkabel oder der Stecker auf- grund äußerer Einwirkungen beschädigt werden, so darf das Kabel nicht repariert werden! Das Kabel muß gegen ein neues ausgetauscht werden. Diese Arbeit darf nur druch einen Elektrofachmann ausgeführt werden. Die auf dem Typenschild der Pumpe ange- gebene Spannung von 230 Volt Wechsel- spannung muß der vorhandenen Netzspannung entsprechen. Die Pumpe niemals am Netzkabel anheben, transportieren oder befestigen. Stellen Sie sicher, daß die elektrische Steckver- bindungen im überflutungssicheren Bereich liegen, bzw. vor Feuchtigkeit geschützt sind. Vor jeder Arbeit an der Pumpe Netzstecker ziehen. Vermeiden Sie, daß die Pumpe einem direkten Wasserstrahl ausgesetzt wird. Für die Einhaltung ortsbezogener Sicherheits- und Einbaubestimmungen ist der Betreiber verantwortlich. (Fragen Sie eventuell einen Elektrofachmann) Folgeschäden durch eine Überflutung von Räumen bei Störungen an der Pumpe hat der Benutzer durch geeignete Maßnahmen (z.B. Installation von Alarmanlage, Reservepumpe o.ä.) auszuschließen. Bei einem eventuellen Ausfall der Pumpe dürfen Reparaturarbeiten nur durch einen Elektro- fachmann oder durch den ISC-Kundendienst durchgeführt werden. Verwenden Sie ausschließlich Einhell Ersatzteile Die Pumpe darf nie trocken laufen, oder mit voll geschlossener Ansaugleistung betrieben werden. Für Schäden an der Pumpe, die durch Trockenlauf entstehen, erlischt die Garantie des Herstellers.

Die maximale Temperatur der Förderflüssigkeit sollte im Dauerbetrieb +35°C nicht überschreiten. Mit dieser Pumpe dürfen keine brennbaren, gasenden oder explosiven Flüssigkeiten gefördert werden. Die Förderung von aggressiven Flüssigkeiten (Säuren, Laugen, Silosickersaft usw.) sowie Flüssigkeiten mit abrasiven Stoffen (Sand) ist ebenfalls zu vermeiden.

Einsatzbereich Zum Bewässern und Gießen von Grünanlagen, Gemüsebeeten und Gärten Zum Betrieb von Rasensprengern Mit Vorfilter zur Wasserentnahme aus Teichen, Bächen, Regentonnen, Regenwasser-Zisternen und Brunnen Fördermedien Zur Förderung von klarem Wasser (Süßwasser), Regenwasser oder leichte Waschlauge/ Brauch- wasser

5. Bedienungshinweise

Grundsätzlich empfehlen wir die Verwendung eines Vorfilters und einer Sauggarnitur mit Saugschlauch, Saugkorb und Rückschlagventil, um lange Wiederansaugzeiten und eine unnötige Beschädigung der Pumpe durch Steine und feste Fremdkörper zu verhindern.

6. Elektrischer Anschluß

Der elektrische Anschluß erfolgt an einer Schutz- kontakt-Steckdose 230 V ~ 50 Hz. Absicherung mindestens 10 Ampere Die Ein-Ausschaltung erfolgt mit dem einge- bautem Schalter. Gegen Überlastung oder Blockierung wird der Motor durch den eingebauten Temperatur- wächter geschützt. Bei Überhitzung schaltet der Temperaturwächter die Pumpe automatisch ab und nach dem Abkühlen schaltet sich die Pumpe wieder selbstständig ein.

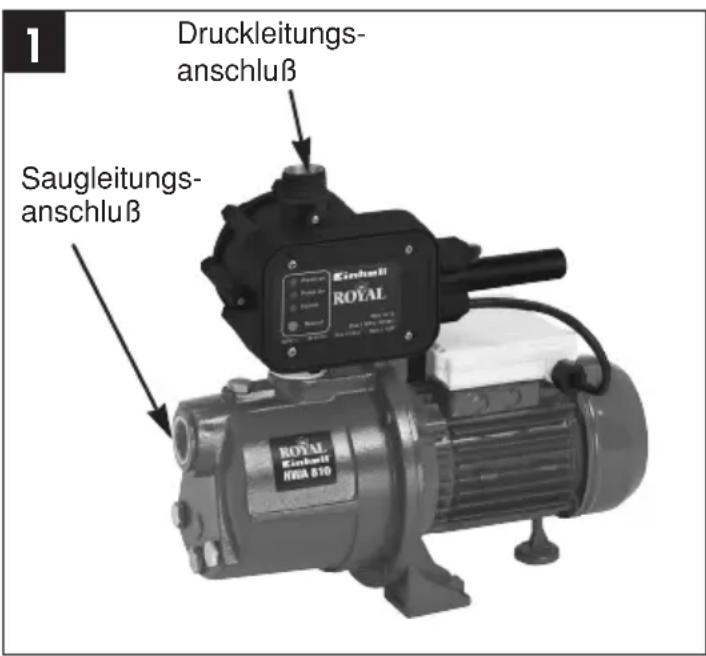

Einen Saugschlauch (Kunststoffschlauch mind. 3/4” mit Spiralversteifung) direkt oder mit einem Gewindenippel an den Sauganschluß (1” IG) der Pumpe schrauben. (siehe Bild 1) Der verwendete Saugschlauch sollte ein Saug- ventil haben. Falls das Saugventil nicht ver- wendet werden kann, sollte ein Rückschlagventil in der Saugleitung installiert werden. Die Saugleitung von der Wasserentnahme zur Pumpe steigend verlegen. Vermeiden Sie unbe- dingt die Verlegung der Saugleitung über die Pumpenhöhe, Luftblasen in der Saugleitung verzögern und verhindern den Ansaugvorgang. Saug- und Druckleitung sind so anzubringen, daß diese keine machanischen Druck auf die Pumpe ausüben. Das Saugventil sollte genügend tief im Wasser liegen, sodaß durch Absinken des Wasser- standes ein Trockenlauf der Pumpe vermieden

Netzanschluß: 230V ~ 50 Hz 230V ~ 50 Hz Aufnahmeleistung: 600 W 900 W Fördermenge max. 2800 l/h 3100 l/h Förderhöhe max. 42 m 48 m Förderdruck max. 4,2 bar 4,8 bar Ansaughöhe max. 8 m 8 m Druck und Sauganschluß: 1” IG 1” IG Wassertemperatur max. 35°C 35°C Schalldruckpegel LPA 69 dB(A) 69 dB(A) Schalleistungspegel LWA 79,6 dB(A) 79,6 dB(A) Art.-Nr.: 41.766.20 41.768.20 Saugleitungs- anschluß Druckleitungs- anschluß

4. Technische Daten:wird.

Eine undichte Saugleitung verhindert, durch Luft- ansaugen, das Ansaugen des Wassers. Vermeiden Sie das Ansaugen von Fremdkörpern (Sand usw.), falls notwendig ist ein Vorfilter anzu- bringen.

8. Druckleitungsanschluß

Die Druckleitung (sollte mind. 3/4” sein) muß direkt am Durchflußschalter angeschlossen werden. Selbstverständlich kann mit entsprechenden Verschraubungen ein 1/2” Druckschlauch ver- wendet werden. Die Förderleistung wird durch den kleineren Druckschlauch reduziert.

9. Technische Daten des Durchfluß-

schalters Netzanschluß: 230V ~ 50Hz Max. Betriebsdruck: 10 bar Wassertemperatur: 60˚C

1. Pumpe auf einen ebenen und festen Standort

2. Saugleitung betriebsbereit anbringen

3. Elektrischen Anschluß herstellen

4. Pumpe am Druckanschluß mit Wasser auffüllen.

5. Druckleitung betriebsbereit anbringen

6. Den EIN/AUS Schalter einschalten

(Kontrolleuchte am Schalter leuchtet).

7. Sämtliche Betriebszustände werden auf der

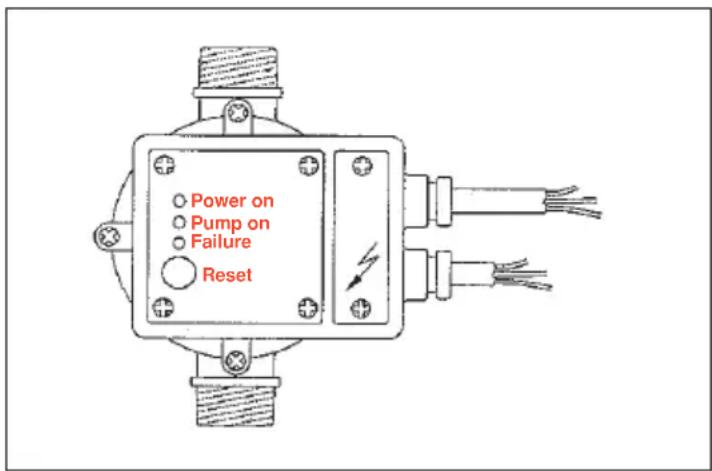

Vorderseite des Gerätes durch Leuchtdioden angezeigt. Sobald das Gerät an die Stromversorgung angeschlossen ist, schaltet sich das grüne Anzeigelämpchen ”Power On” ein und das gelbe Lämpchen ”Pump On” leuchtet ebenfalls. Letztere zeigt den Pumpenbetrieb an. Die Pumpe bleibt einige Sekunden lang eingeschaltet, um das Fördersystem mit Wasser zu füllen und den erforderlichen Druck aufzubauen. Genügt die Laufzeit der Pumpe nicht, um das Wasser anzusaugen so leuchtet das rote Lämpchen ”Failure” auf. Drücken Sie nun die ”Restart”-Taste ständig und warten Sie erneut, bei geöffnetem Hahn auf das Erlöschen des roten Lämpchen. Je nach Saughöhe und Luftmenge in der Saugleitung kann der erste Ansaugvorgang ca. 0,5 - 5min. betragen. Bei längeren Ansaugzeiten sollte die Pumpe erneut mit Wasser aufgefüllt werden. Nachdem das Wasser erfolgreich angesaugt wurde, kann die ”Restart” Taste losgelassen werden. Schließen Sie anschließend den Wasserhahn. Das Gerät schaltet die Pumpe beim erreichen des Höchstdruck automatisch ab.

8. Während des Ansaugvorgangs sind die in der

Druckleitung vorhandenen Absperrorgane (Spritzdüse, Ventile etc.) voll zu öffnen, damit die in der Saugleitung vorhandene, Luft frei entweichen kann.

9. Wird der Hauswasserautomat direkt an eine

Wasserleitung angeschlossen, in der bereits Wasserdruck ansteht, muß die Pumpe nur eingeschaltet werden. In diesem Fall schaltet sich die Pumpe automatisch bei Öffnen des Wasserhahnes, der Spritzdüse etc. ein. Und wieder aus sobald der Wasserfluß gestoppt wird. Achtung! Der Hauswasserautomat schaltet sich nur dann aus wenn der Wasserfluß 100% gestoppt wird.

10. Wird der Hauswasserautomat nach dem Einsatz

wieder entfernt, so muß bei erneutem Anschluß und Inbetriebnahme unbedingt wieder Wasser aufgefüllt werden. Bei kurzfristigen Stromausfällen schaltet sich der Hauswasserautomat automatisch wieder ein, wenn die Netzspannung wieder vorhanden ist. Bei Betriebsstörungen wie Wassermangel, Verstopfung der Förderleitung usw. leuchtet das rote Lämpchen ”Failure” auf und löst eine Störmeldung mit Not-Aus der Pumpe aus. Hierdurch wird ein Trockenlauf der Pumpe vermieden. Nachdem die Störungsursache behoben wurde, muß die Reset-Taste gedrückt werden, bis die Anlage ihren normalen Betriebszustand erreicht hat.

11. Wartungshinweise

Die Pumpe ist weitgehend wartungsfrei. Für eine lange Lebensdauer empfehlen wir jedoch eine regelmäßige Kontrolle und Pflege. Achtung!

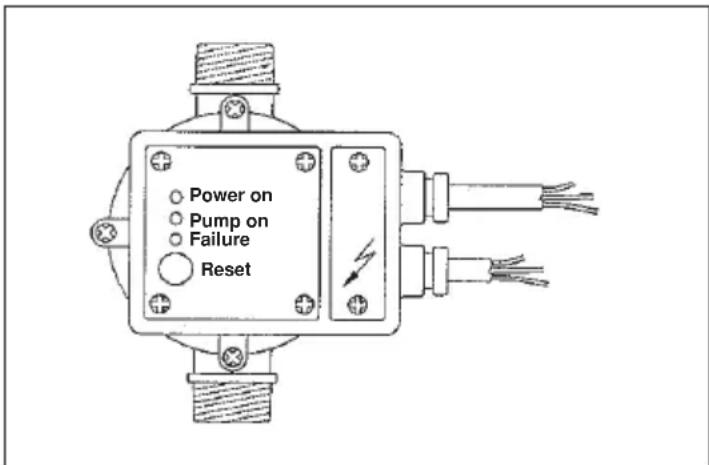

Power on Pump on Failure Reset5 Vor jeder Wartung ist die Pumpe spannungs- frei zu Schalten, hierzu ziehen Sie den Netzstecker der Pumpe aus der Steckdose. Vor längerm Nichtgebrauch oder Überwinterung ist die Pumpe gründlich mit Wasser durchzu- spülen, komplett zu entleeren und trocken zu lagern. Bei Frostgefahr muß die Pumpe vollkommen entleert werden. Nach längeren Stillstandzeiten durch kurzes Ein- Aus-Schalten prüfen, ob ein einwandfreies Drehen des Rotors erfolgt. Bei eventueller Verstopfung der Pumpe, schließen Sie die Druckleitung an die Wasser- leitung an und nehmen den Saugschlauch ab. Öffnen Sie die Wasserleitung. Schalten Sie die Pumpe mehrmals für ca. zwei Sekunden ein. Auf diese Weise können Verstopfungen in den häufigsten Fällen beseitigt werden.

12. Auswechseln der Netzleitung

Achtung das Gerät vom Netz trennen! Bei defekter Netzleitung, darf diese nur durch einen Elektro-Fachmann gewechselt werden.6

Kein Motoranlauf Ursachen Beheben Netzspannung fehlt Spannung überprüfen Pumpenrad blockiert-Thermowächter hat abgeschaltet Pumpe zerlegen und reinigen Pumpe saugt nicht an Ursachen Beheben Saugventil nicht im Wasser Saugventil im Wasser anbringen Pumpenraum ohne Wasser Wasser in Ansauganschluß füllen Luft in der Saugleitung Dichtigkeit der Saugleitung überprüfen Saugventil undicht Saugventil reinigen Saugkorb (Saugventil) verstopft Saugkorb reinigen max. Saughöhe überschritten Saughöhe überprüfen Fördermenge ungenügend Ursachen Beheben Saughöhe zu hoch Saughöhe überprüfen Saugkorb verschmutzt Saugkorb reinigen Wasserspiegel sinkt rasch Saugventil tiefer legen Pumpenleistung verringert durch Schadstoffe Pumpe reinigen und Verschleißteil ersetzen Thermoschalter schaltet die Pumpe ab Ursache Beheben Motor überlastet-Reibung durch Pumpe demontieren und reinigen, Fremdstoffe zu hoch Ansaugen von Fremdstoffen verhindern (Filter) Achtung! Die Pumpe darf nicht trocken laufen.7
