BRUKSANVISNING Royal HWA 900 Niro EINHELL

Vennligst les bruksanvisningen nøye og ta hensyn til henvisningene. Gjør Dem fortrolig med pumpen, den riktige bruken av den samt sikkerhetshenvisningene ved hjelp av denne bruksanvisningen. Apparatet skal ved hjelp av egnede tiltak oppbevares utilgjengelig for barn. Brukeren er innen arbeidsområdet ansvarlig overfor tredje person. Før pumpen settes i drift skal det ved hjelp av faglig korrekt kontroll sørges for at de nødvendige elektriske beskyttelsesanordninger er tilstede. Under driften av pumpen skal ingen personer oppholde seg i mediet som skal pumpes. Det er kun tillatt å bruke pumpen i badebasseng, hagedammer, fontener o.l., dersom det samtidig brukes et feilstrømrele (maks. feilstrøm 30mA iht. de tyske VDE forskrifter del 702). Forhør Dem vennligst hos Deres forhandler. Før pumpen startes, skal det alltid kontrolleres om den har synlige feil. Bruk ikke pumpen, dersom sikkerhetsanordningene er skadet eller slitt. Sikkerhetsanordninger skal aldri settes ut av kraft. Pumpen skal kun brukes til det formålet den iht. bruksanvisningen er bestemt til. Brukeren er ansvarlig for sikkerheten i arbeidsområdet. Skulle pumpekabelen eller stikkontakten være skadet pga. ytre påvirkninger, skal kabelen ikke repareres! Kabelen skal erstattes av en ny. Dette skal kun utføres av en elektriker. Spenningen på 230 Volt vekselstrøm som er angitt på typeskiltet skal stemme overens med nettspenningen på stedet pumpen blir brukt. Pumpen skal aldri løftes, transporteres eller festes i nettkabelen. Sørg for at de elektriske kontaktforbindelsene ligger i et område som ikke oversvømmes, hhv. at de er beskyttet mot fuktighet. Før enhver jobb skal nettstøpselet trekkes ut. Unngå at pumpen utsettes for direkte vannsprut. Brukeren er ansvarlig for at de lokale sikkerhets- og installasjonsbestemmelsene over-holdes. (Spør evt. en elektriker.) Brukeren skal v.h.a. egnede forholdsregler (f.eks. installasjon av alarmanlegg, reservepumpe o.l.) sørge for at følgeskader ved oversvømmelse av rom pga. feil på pumpen unngås. Ved et evt. utfall av pumpen skal reparasjonsarbeider kun utføres av en elektriker eller av ISC-kundeservice. Bruk kun Einhell reservedeler. Pumpen skal aldri gå tørr, eller drives med helt lukket sugeeffekt. Garantien gjelder ikke ved skader som skyldes at den har gått tørr.

Bruksområde Til vanning av parkanlegg, grønnsakbed og hager Til drift av plenspredere Med forfilter til vannuttak fra dammer, bekker, regnvannsbeholdere og brønner Pumpemedier Til pumping av klart vann (ferskvann), regnvann eller lettere vaskelut/bruksvann. N42

5. Betjeningshenvisninger

Prinsippielt anbefaler vi å bruke et forfilter og et sugesett med sugeslange, sugekurv og tilbakeslagsventil for å forhindre lange innsugningsventetider og unødig skade av pumpen pga. stein eller andre faste fremmedlegemer.

6. Elektrisk tilkopling

Den elektriske tilkoplingen foretas i en beskyttet stikkontakt 230 V - 50 Hz. Sikring minst 10 ampere. Pumpen slås PÅ/AV med den innebyggede bryteren. Motoren beskyttes mot overbelasting eller blokkering v.h.a. den integrerte temperatur- overvåkningen. Pumpen kopler seg automatisk ut dersom den blir overopphetet og etterat den er avkjølt, kopler den seg automatisk inn igjen.

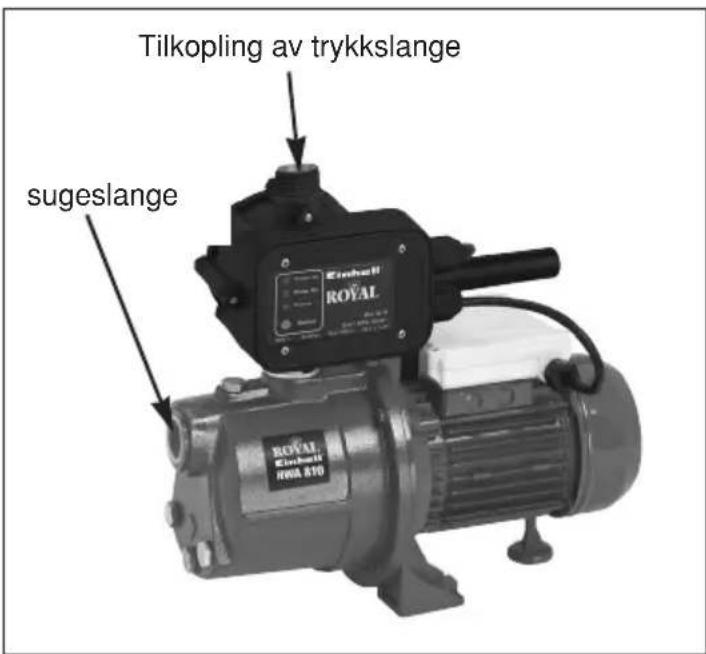

Skru en sugeslange (kunststoffslange min. 3/4“ med spiralavstivning) direkte eller med en gjengenippel på pumpens sugetilkopling (1“ IG). (se figur 1) Sugeslangen som brukes bør være utstyrt med sugeventil. Hvis sugeventilen ikke kan brukes, bør det installeres en tilbakeslagsventil i sugeledningen. Sugeledningen skal legges med stigning fra vannuttaket til pumpen. Det er tvingende nødvendig å unngå at sugeledningen legges over pumpehøyde, ettersom luftbobler i sugeledningen forsinker og forhindrer innsugningen. Plasser suge- og trykkledningene slik at de ikke utøver mekanisk trykk på pumpen. Sugeventilen bør ligge dypt nok i vannet, slik at man unngår at pumpen går tørr hvis vannstanden synker. En utett sugeledning forhindrer, ved at det suges inn luft, at det blir sugd inn vann. Unngå at det suges inn fremmedlegemer (sand osv.), ved behov må man installere et forfilter.

8. Tilkopling av trykkledning

1. Plasser pumpen på et plant og fast sted.

4. Fyll pumpen med vann via trykktilkoplingen.

forsiden av enheten. Så snart enheten er koplet til strømforsyningen, tennes den lille grønne indikatorlampen „Power On“, og den lille gule lampen „Pump On“ lyser også. Sistnevnte indikerer at pumpen er i drift. Pumpen blir værende innkoplet i noen sekunder for å fylle matesystemet med vann og bygge opp det nødvendige trykket. Hvis den tiden pumpen er i gang ikke er tilstrekkelig for å suge opp nok vann, så tennes den lille røde lampen „Failure“. Trykk nå permanent på „Restart“-tasten og vent på nytt, mens kranen er åpen, til at den lille røde lampen går av igjen. Alt etter sugehøyde og luftmengde i sugeledningen, kan den første innsugningsprosedyren vare ca. 0,5 - 5 min. Ved lengre innsugningstider bør pumpen på nytt fylles med vann. Når det har lykkes å suge opp vannet, kan du slippe løs „Restart“-tasten igjen. Steng deretter vannkranen. Enheten kopler automatisk ut pumpen når maksimalt trykk er nådd.

8. I løpet av innsugningsprosedyren skal de

stengeorganer som finnes i trykkledningen (sprøytedyse, ventiler etc.) åpnes helt opp, slik at den luften som finnes i sugeledningen fritt kan slippe ut.

9. Hvis den automatiske vannpumpen koples

direkte til en vannledning som allerede står under vanntrykk, så må pumpen bare slås på. I et slikt tilfelle koples pumpen automatisk inn når vannkranen, sprøytedysen etc. åpnes. Og den koples ut igjen så snart det på nytt stenges av

igjen etter bruk, så er det tvingende nødvendig å fylle den med vann igjen før den på nytt koples til og settes i drift. Ved kortvarige strømbrudd koples den automatiske vannpumpen automatisk inn igjen når det på nytt finnes nettspenning. Ved feil på driften, som f.eks. vannmangel, tilstoppelse av mateledningen osv., tennes den lille røde lampen „Failure“ og utløser en feilmelding med nødstopp av pumpen. På denne måten forhindres det at pumpen går tørr. Etter at årsaken til feilen er eliminert, må man trykke Reset-tasten til anlegget har fått sin normale driftstilstand.

11. Vedlikeholdshenvisninger

Pumpen er stort sett vedlikeholdsfri. For å sikre en lang levetid anbefaler vi likevel en regelmessig kontroll og pleie. OBS! Før ethvert vedlikeholdsarbeid skal spenningen frakoples pumpen ved å trekke pumpens nettstøpsel ut av stikkontakten. Dersom pumpen over en lengere periode ikke brukes eller overvintrer skal pumpen skylles grundig med vann, tømmes helt og oppbevares tørt. Ved fare for frost skal pumpen tømmes helt. Etter lengere stillstand skal det ved å slå pumpen raskt PÅ og AV kontrolleres om rotoren fungerer feilfritt. Dersom pumpen er tilstoppet, tilkoples trykkslangen til vannledningen og sugeslangen tas av. Åpne for vannet. Slå pumpen på flere ganger i ca. 2 sekunder ad gangen. På denne måten kan man i de fleste tilfeller fjerne tilstoppinger.

Motoren starter ikke Årsak Utbedring Ingen nettspenning Kontroller spenningen Pumpehjulet blokkerer - termo-overvåkningen Demonter pumpen og rens den har slått seg av Pumpen suger ikke inn Årsak Utbedring Sugeventilen er ikke i vannet Plasser sugeventilen i vannet Pumperommet er uten vann Fyll vann i innsugningstilkoplingen Luft i sugeslangen Kontroller om sugeslangen er tett Sugeventilen er utett Rens sugeventilen Sugekurven (sugeventilen) er tilstoppet Rens sugekurven Maks. sugehøyde er overskredet Kontroller sugehøyden Utilstrekkelig pumpe-effekt Årsak Utbedring For høy sugehøyde Kontroller sugehøyden Sugekurven er tilsmusset Rens sugekurven Vann-nivået synker raskt Legg sugeventilen dypere Pumpe-effekten reduseres pga. forurensing Rens pumpen og erstatt slitte deler Termobryter kopler ut pumpen Årsak Utbedring Motoren er overbelastet - friksjonen fra Demonter og rens pumpen, sørg for å fremmedlegemer for stor forhindre innsuging av fremmedlegemer (filter) OBS! Sørg for at pumpen ikke går tørr.46

3. Anvendelsesformål

1. Stil pumpen et plant og stabilt sted
