GEAW 1144 SMART - Pompa di superficie EINHELL - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo GEAW 1144 SMART EINHELL in formato PDF.
| Tipo di prodotto | Pompa di superficie |
| Marca | Einhell |
| Modello | GEAW 1144 SMART |
| Potenza assorbita | 1100 W |
| Tensione di alimentazione | 220-240 V ~ 50 Hz |
| Portata massima | 4400 l/h |
| Altezza di mandata massima | 48 m |
| Pressione di mandata massima | 0,48 MPa (4,8 bar) |
| Altezza di aspirazione massima | 8 m |
| Temperatura massima dell'acqua | 35 °C |
| Grado di protezione | IPX4 |
| Livello di potenza acustica garantito | 78 dB(A) |
| Raccordo di aspirazione | circa 42 mm (R1 ¼ filetto esterno) |
| Raccordo di mandata | circa 33,3 mm (R1 filetto interno) |
| Funzioni di comando | Manuale, telecomando tramite app, programmatore, modalità SMART |
| Connettività | Rete mobile (SIM integrata), 5 anni inclusi |
| Display | LED di stato e LED di rete |
| Protezione contro la marcia a secco | Sì, con arresto automatico e tentativo di riavvio |
| Protezione contro il surriscaldamento | Sì, controllo temperatura integrato |
| Prefiltro | Sì, rimovibile e lavabile |
| Manutenzione | Pulizia regolare del prefiltro, aggiornamento software tramite USB |
| Parti di usura | Prefiltro, cartuccia del filtro |
Domande frequenti - GEAW 1144 SMART EINHELL
Domande degli utenti su GEAW 1144 SMART EINHELL
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Pompa di superficie in formato PDF gratuitamente! Trova il tuo manuale GEAW 1144 SMART - EINHELL e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. GEAW 1144 SMART del marchio EINHELL.
MANUALE UTENTE GEAW 1144 SMART EINHELL
Istruzioni per l'uso originali Centralina idrica automatica

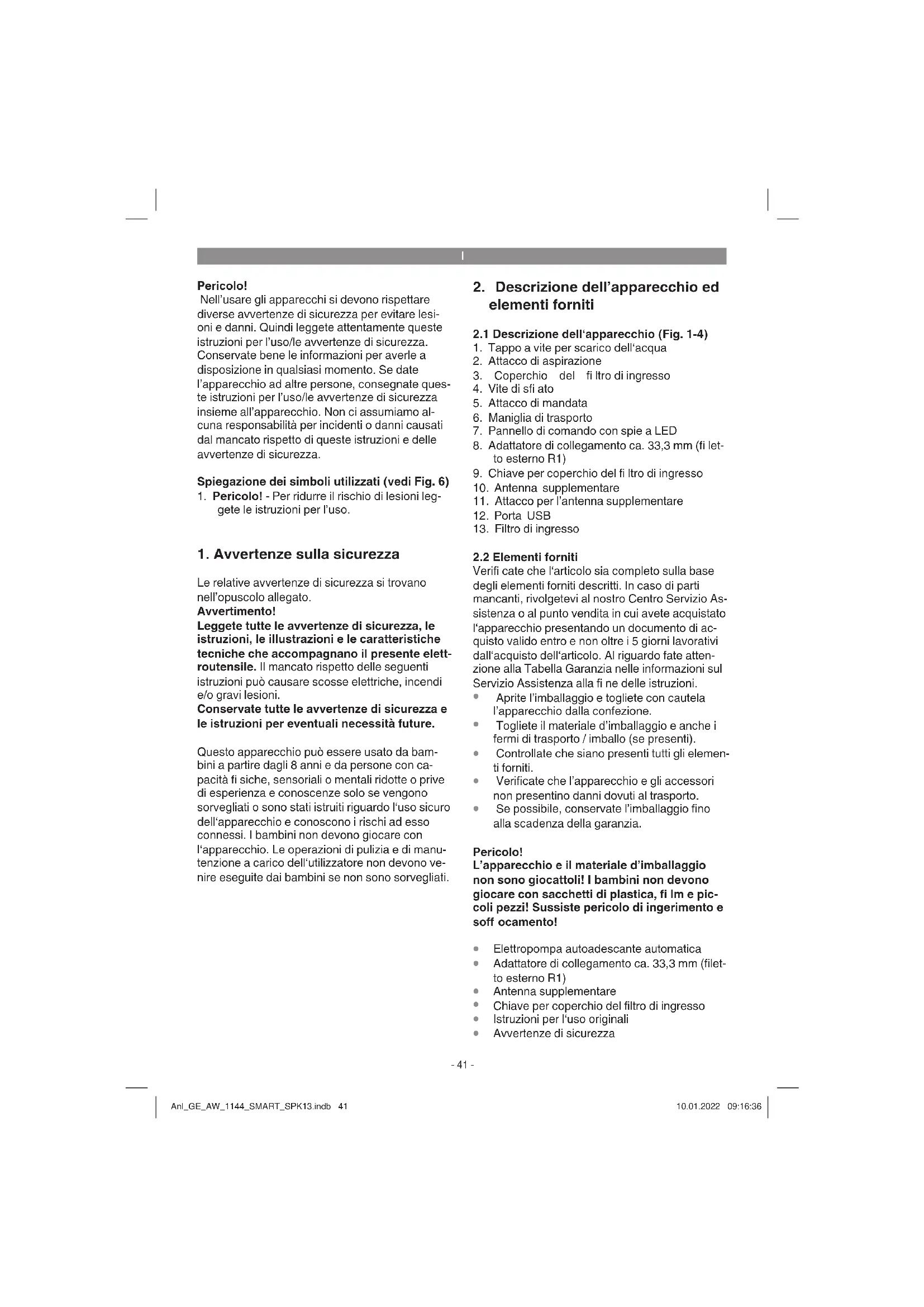

Nell'usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l'uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l'apparecchio ad altre persone, consegnate queste istruzioni per l'uso/le avvertenze di sicurezza insieme all'apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.
Spiegazione dei simboli utilizzati (vedi Fig. 6)
- Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l'uso.
1. Avvertenze sulla sicurezza
Le relative avvertenze di sicurezza si trovano nell'opuscolo allegato.
Avvertimento!
Leggete tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e le caratteristiche tecniche che accompagnano il presente elettroutensile. Il mancato rispetto delle seguenti istruzioni può causare scosse elettriche, incendi e/o gravi lesioni.
Conservate tutte le avvertenze di sicurezza e le istruzioni per eventuali necessità future.
Questo apparecchio può essere usato da bambini a partire dagli 8 anni e da persone con capacità fi siche, sensoriali o mentali ridotte o prive di esperienza e conoscenze solo se vengono sorvegliati o sono stati istruiti riguardo l'uso sicuro dell'apparecchio e conoscono i rischi ad esso connessi. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione a carico dell'utilizzatore non devono venire eseguite dai bambini se non sono sorvegliati.
2. Descrizione dell'apparecchio ed elementi forniti
2.1 Descrizione dell'apparecchio (Fig. 1-4)
- Tappo a vite per scarico dell'acqua
- Attacco di aspirazione
- Coperchio del fi ltro di ingresso
- Vite di sfi ato
- Attacco di mandata
- Maniglia di trasporto
- Pannello di comando con spie a LED
-
Adattatore di collegamento ca. 33,3 mm (fi letto esterno R1)
-
Chiave per coperchio del fi ltro di ingresso
-
Antenna supplementare
-
Attacco per l'antenna supplementare
-
Porta USB
-
Filtro di ingresso
2.2 Elementi forniti
Verifi cate che l'articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato l'apparecchio presentando un documento di acquisto valido entro e non oltre i 5 giorni lavorativi dall'acquisto dell'articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fi ne delle istruzioni.
- Aprite l'imballaggio e togliete con cautela l'apparecchio dalla confezione.
- Togliete il materiale d'imballaggio e anche i fermi di trasporto / imballo (se presenti).
- Controllate che siano presenti tutti gli elementi forniti.
- Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
Se possibile, conservate l'imballaggio fino alla scadenza della garanzia.
Pericolo!
L'apparecchio e il materiale d'imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e piccoli pezzi! Sussiste pericolo di ingerimento e soff ocamento!
• Elettropompa autoadescante automatica
- Adattatore di collegamento ca. 33,3 mm (filet-to esterno R1)
• Antenna supplementare
• Chiave per coperchio del filtro di ingresso
• Istruzioni per l'uso originali
• Avvertenze di sicurezza
3. Utilizzo proprio
Settore d'impiego:
- Per irrigare e annaffiare prati, aiole di orti e giardini.
- Per fare funzionare i sistemi di irrigazione di superfici erbose.
- Con un filtro di ingresso per il prelievo d'acqua da stagni, ruscelli, botti e cisterne dell'acqua piovana e da pozzi.
• Per l'alimentazione dell'acqua sanitaria.
Fluidi convogliati:
- Per convogliare acqua pulita (acqua dolce), acqua piovana oppure leggere soluzioni alcaline/acqua sanitaria.
- La temperatura massima del liquido da convogliare non dovrebbe superare i +35 °C in esercizio continuo.
- Con questo apparecchio non devono venire convogliati liquidi infiammabili, gassosi o esplosivi.
- Si deve evitare anche di convogliare liquidi aggressivi (acidi, soluzioni alcaline, acque di percolamento silo, etc.) e i liquidi con sostanze abrasive (sabbia).
- Questo apparecchio non è adatto al convogliamento dell'acqua potabile.
L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino.
Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.
4. Caratteristiche tecniche
Collegamento alla rete .....220-240 V\~ 50 Hz
Potenza assorbita 1100 Watt
Portata 4400 l/h
Prevalenza max. 48 m
Pressione di mandata max. ....0,48 MPa (4,8 bar)
Altezza di aspirazione max. 8 m
Attacco di mandata
ca. 33,3 mm (fi letto interno R1)
Attacco di aspirazione
...... ca. 42 mm (fi letto esterno R1 da ¼)
Temperatura max. dell'acqua 35°C
Livello misurato di potenza
acustica L_WA 76,3 dB(A)
Incertezza K_WA 2,01 dB
Livello garantito di potenza
acustica LWA 78 dB(A)
Tipo di protezione IPX4
5. Prima della messa in esercizio
Prima di inserire la spina nella presa di corrente, assicuratevi che i dati sulla targhetta di identifi cazione corrispondano a quelli di rete.
5.1 Attacco del tubo di aspirazione
- Fissate il tubo di aspirazione (tubo flessibile in materiale plastico di almeno ca. 19 mm (3/4") con spirale di rinforzo) all'attacco di aspirazione di ca. 42 mm (filetto esterno R1 da 1/4) dell'apparecchio direttamente o mediante un raccordo filettato.
- Utilizzate l'adattatore di collegamento (8) per ridurre il filetto dell'attacco di aspirazione a ca. 33,3 mm (filetto esterno R1).
Il tubo di aspirazione deve essere installato in senso ascendente tra il prelievo dell'acqua e l'apparecchio. Evitate assolutamente la posa del tubo di aspirazione al di sopra dell'altezza della pompa. Eventuali bolle d'aria nel tubo di aspirazione rallentano o impediscono il processo di aspirazione. -
Il tubo di aspirazione e di mandata devono venire montati in maniera tale da non esercitare nessuna pressione meccanica sull'apparecchio.
-
La valvola di aspirazione deve essere immersa nell'acqua ad una profondità tale da evitare un funzionamento a secco dell'apparecchio in caso di abbassamento del livello d'acqua.
- Se il tubo di aspirazione non è a tenuta, aspirando aria esso impedisce l'aspirazione dell'acqua.
- Evitate l'aspirazione di corpi estranei (sabbia ecc.). Se necessario, a tale scopo installate un filtro di ingresso.
5.2 Attacco del tubo di mandata
- Il tubo di mandata (dovrebbe essere di almeno ca. 19 mm ( 3/4 )) deve venire collegato direttamente all'attacco relativo di ca. 33,3 mm (filetto interno R1) dell'apparecchio o attraverso un raccordo filettato.
- Naturalmente può venire utilizzato un tubo di mandata flessibile di ca. 13 mm (½, ) con i rispettivi raccordi a vite. Con un tubo di mandata più piccolo si ha una portata ridotta.
Durante l'operazione di aspirazione gli elementi di bloccaggio del tubo di mandata (ugelli di spruzzatura, valvole, ecc.) devono venire aperti completamente per permettere all'aria presente nel tubo di aspirazione di uscire liberamente. - Fate attenzione che il tubo di mandata flessibile non si pieghi quando la pompa viene utilizzata in modo automatico. Se il tubo flessibile viene collegato direttamente al lato di mandata, si consiglia di utilizzare un pezzo angolare di ca. 33,3 mm (filetto esterno R1).
5.3 Preparazione della pompa (Fig. 3)
- Aprite la vite di sfiato (4) per fare uscire l'aria mentre viene riempita la carcassa della pompa.
- Svitate il coperchio del filtro di ingresso (3) con la chiave fornita (9) e togliete il filtro di ingresso (13). Poi potete riempire di acqua la carcassa della pompa attraverso l'apertura del coperchio del filtro di ingresso (3). Il riempimento del tubo di aspirazione accelera il processo di aspirazione.
• L'assemblaggio avviene nell'ordine inverso.
5.4 Collegamento elettrico
- Il collegamento elettrico va realizzato ad una presa con messa a terra da 220-240 V\~50 Hz. Fusibile da almeno 10 Ampere.
- Con il termostato incorporato il motore viene protetto da sovraccarico o bloccaggio. In caso di surriscaldamento il termostato spegne automaticamente la pompa e dopo il raffreddamento l'apparecchio si riaccende in modo autonomo.
5.5 Collegamento dell'antenna supplementare
La pompa dispone di un'antenna incorporata. L'intensità del segnale radio dell'antenna interna è suffi ciente nella maggior parte dei casi per un esercizio in automatico. Per amplifi care il segnale radio è possibile utilizzare l'antenna supplementare compresa tra gli elementi forniti. Ciò può essere necessario se la pompa è installata ad esempio in cantina dietro muri spessi o in una rimessa rivestita di lamiera. È meglio posizionare l'antenna al di fuori del locale che causa la schermatura del segnale. Inserite a tale scopo l'antenna supplementare compresa tra gli elementi forniti (10) nell'apposito attacco (11) della pompa e serrate a mano il dado a risvolto (Fig. 4). La pompa utilizza ora l'antenna supplementare esterna.
5.6 Comando della pompa tramite la app La app off re numerose possibilità di regolazione per la pompa e consente inoltre di richiamare i dati delle prestazioni. Potete comandare la pompa a distanza in modo manuale, farla funzionare per un periodo di lavoro defi nito o tramite il modo SMART. La app mostra messaggi di errore e avvertimenti durante l'esercizio.
5.6.1 Download della app
Scaricate innanzitutto la app di Einhell per la pompa sul vostro smartphone. La app di Einhell può essere scaricata con il link e il codice QR seguenti:
iOS: http://qr.einhell.com/12e103ce
Android: http://qr.einhell.com/176c0443
5.6.2 Registrazione della pompa
Il vostro apparecchio dispone di una funzione IoT (Internet of Things / Internet delle cose). La vostra pompa può collegarsi tramite un chip SIM integrato a una rete di telefonia mobile disponibile e non dipende quindi da una connessione Bluetooth o WiFi. Per i primi 5 anni non vengono applicati costi di utilizzo per la connessione alla rete di telefonia mobile perché sono compresi nel prezzo di acquisto. Sulla app sono disponibili informazioni sulla durata rimanente e sulle possibilità di rinnovo. Nella versione di fabbrica questa funzione è disattivata e la pompa cerca di connettersi a una rete, per questo il LED di rete (Fig. 5/Pos. C) lampeggia in azzurro. Per attivare la pompa seguite le istruzioni riportate nella app. Una volta effettuata la registrazione e realizzata la connessione alla rete il LED di rete (Fig. 5/Pos. C) è illuminato in azzurro; le numerose possibilità di regolazione e le funzioni della app sono ora disponibili.
Accertatevi che la pompa e il vostro smartphone abbiamo una connessione internet sicura non appena eseguite impostazioni nella app. Per l'esercizio in automatico della pompa in un periodo di lavoro programmato deve essere collegata a internet soltanto la pompa.
5.6.3 Reset della registrazione
Se alla prima messa in esercizio della pompa il LED azzurro (Fig. 5/Pos. C) è illuminato in modo fisso, significa che l'apparecchio è già registrato. La pompa deve essere resettata e registrata a vostro nome. Contattate a tale scopo il nostro servizio clienti e tenete pronti la ricevuta e il numero di serie della pompa.
6. Uso
6.1 Spie a LED (Fig. 5)
6.1.1 LED di stato
Lo stato di esercizio attuale viene segnalato tramite spie a LED (Fig. 5/Pos. B).
Spia gialla illuminata:
La pompa è collegata all'alimentazione di corrente.
Spia gialla e verde illuminate:
La pompa è in funzione e si avvia immediatamente, è aperta un'utenza per il prelievo del liquido da convogliare.
Spia gialla lampeggia:
La pompa sviluppa pressione (ad es. con rubinetto dell'acqua chiuso) e poi si spegne automaticamente.
Spia gialla, verde e rossa illuminate:
La pompa funziona a secco senza liquido da convogliare. La pompa esegue 3 tentativi per porre fi ne al funzionamento a secco prima che intervenga defi nitivamente la protezione contro il funzionamento a secco.
Spia gialla e rossa illuminate:
La protezione contro il funzionamento a secco è intervenuta, non è più possibile aspirare il liquido da convogliare. Aiutandovi con la ricerca degli errori trovate ed eliminate la causa dell'errore (ad es. perdite del tubo di aspirazione). Poi mettete di nuovo in esercizio la pompa azionando il pulsante RESTART (Fig. 5/Pos. A).
6.1.2 LED di rete
Tramite il LED di rete (Fig. 5/Pos. C) la pompa segnala lo stato della rete.
Spia azzurra lampeggia:
La pompa cerca una connessione alla rete.
Spia azzurra illuminata:
La pompa è connessa alla rete.
6.2 Esercizio della pompa
La pompa off re diversi modi di esercizio che consentono di farla funzionare in diverse modalità.
Tramite la app avete numerose possibilità di regolazione della pompa e potete richiamare i dati delle prestazioni. La app mostra inoltre messaggi di errore e avvertimenti durante l'esercizio.
Potete far funzionare la pompa sia manualmente con il pannello di comandi che attraverso al app.
Quando la pompa viene avviata, indipendentemente dal modo di esercizio, essa viene portata alla modalità di elettropompa autoadescante automatica. La pompa si accende sempre in caso di lato di mandata aperto, indipendentemente dal modo di esercizio utilizzato, e si spegne automaticamente quando viene a mancare il liquido da convogliare.
Lo stato di esercizio attuale viene segnalato tramite spie a LED (Fig. 5/Pos. B) (vedi capitolo „Spie a LED“).
Il pressostato e l'interruttore di fl usso non possono essere regolati o attivati, funzionano in modo completamente automatico.
Processo di aspirazione
La pompa viene avviata in uno dei modi di esercizio e inizia immediatamente a funzionare. La pompa esegue 3 tentativi per porre fi ne al funzionamento a secco prima che intervenga defi nitivamente la protezione contro il funzionamento a secco.
La pompa sviluppa pressione durante l'esercizio e si spegne automaticamente in caso di tubazione di mandata chiusa. Se la pressione nella tubazione di mandata cala, ad es. per l'apertura di un elemento di bloccaggio, la pompa si accende di nuovo.
6.2.1 Esercizio manuale
La pompa può essere accesa e spenta in qualsiasi momento tramite il pulsante RESTART (Fig. 5/Pos. A). A tale scopo non è necessario registrare la pompa. In questo moto la pompa non può impostare il tempo massimo di funzionamento.
6.2.2 Comando a distanza con la app
La pompa può essere accesa e spenta manualmente con la app e il vostro smartphone. Un segnale di avvio o di arresto viene inviato alla pompa tramite la rete.
6.2.3 Orario programmato con la app
Tramite la app avete la possibilità di far funzionare la pompa secondo un periodo di lavoro impostato. La pompa riceve tramite la rete un segnale di avvio o di arresto per il periodo di lavoro impostato.
Accertatevi che la pompa disponga di un connessione affi dabile alla rete.
In caso di interruzione della connessione alla rete la pompa continua a funzionare e si spegne automaticamente al termine del tempo massimo di funzionamento impostato.
Il modo SMART della pompa consente un'irrigazione automatica. Per poter utilizzare il modo SMART sono prima necessari alcuni dati specifici ci.
La pompa deve poter determinare la quantità minima necessaria di liquido da convogliare nel relativo intervallo di tempo, per questo dovete prima far funzionare la pompa in manuale o tramite un orario programmato della app. La relativa quantità minima necessaria viene determinata attraverso la portata della pompa.
Sono inoltre necessari dati meteorologici specifici del luogo per accertare il tempo di irrigazione ottimale. Indicate a tale scopo l'ubicazione della pompa nella app.
Dopo che avete immesso i dati nella app appare nel modo SMART una barra di avanzamento che fornisce informazioni su quanti dati devono ancora essere raccolti. Non appena la pompa ha ottenuto sufficienti dati è pronta ad eseguire in modo autonomo l'irrigazione.
6.3 Tempo massimo di funzionamento
Il tempo massimo di funzionamento inizia con un comando di avvio della pompa che deve essere dato in modo manuale o automatico tramite la app. Per il conteggio non viene considerato se la pompa sta eff ettivamente convogliando del liquido o meno. La pompa si spegne automaticamente dopo il tempo di funzionamento impostato se l'utilizzatore non dà prima un comando di arresto.
Attenzione! – Se la pompa viene avviata manualmente premendo il pulsante RESTART (Fig. 5/Pos. A) l'impostazione del tempo massimo di funzionamento non viene considerata. La pompa funziona in modo continuo se non viene dato un comando di arresto.
Attenzione! – L'attuale tempo di funzionamento scaduto viene resettato con ogni segnale di avvio tramite la app. Esso può essere dato in modo manuale o in modo automatico con la app.
6.4 Monitoraggio della temperatura
La pompa dispone di un monitoraggio della temperatura del liquido da convogliare che rimane attivo indipendentemente dal modo di esercizio. Se è intervenuto il monitoraggio delle temperatura la spia a LED rossa (Fig. 5/Pos. B) lampeggia e la pompa si spegne. La temperatura del liquido da convogliare non rientra nei limiti consentiti. Aspettate che il liquido da convogliare raggiunga la temperatura di esercizio consentita. Potete rimettere in esercizio la pompa con il pulsante RESTART (Fig. 5/Pos. A) o con la app. La temperatura massima del liquido da convogliare non dovrebbe superare i +35°C in esercizio continuo.
6.5 Messaggi di errore e avvertimenti
Verifi cate regolarmente la app per ricevere messaggi di errore e avvertimenti. I messaggi di errore, gli avvertimenti e anche i promemoria vengono inviati tramite notifi che push sul vostro smartphone. Se non lo desiderate potete modificare le impostazioni di notifica nella app. Accertatevi che i dati in background della app di Einhell sia attivati sul vostro smartphone e che il dispositivo disponga di una connessione internet attiva. Potete trovare ed eliminare l'errore (ad es. perdite del tubo di aspirazione) aiutandovi con le istruzioni e la ricerca degli errori. Premendo poi il pulsante RESTART (Fig. 5/Pos. A) o resettando il messaggio di errore nella app potete rimettere in esercizio la pompa.
7. Sostituzione del cavo di alimentazione
Pericolo!
Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualificata al fine di evitare pericoli.
8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio
L'apparecchio non richiede quasi nessuna manutenzione. Per garantire una lunga durata consigliamo però di controllare e curare regolarmente l'apparecchio.
Pericolo!
Prima della manutenzione all'apparecchio togliete sempre la tensione, staccando il cavo della pompa dalla presa di corrente.
Accertatevi che tutti i tubi collegati siano senza pressione.
8.1 Manutenzione
- In caso di un'eventuale ostruzione dell'apparecchio collegate il tubo di mandata al rubinetto dell'acqua e staccate il tubo flessibile di aspirazione. Aprite il rubinetto dell'acqua. Accendete l'apparecchio più volte per ca. due secondi. In questa maniera si può eliminare la maggior parte delle ostruzioni.
- Controllate regolarmente che il filtro di ingresso (13) e la valvola antiritorno non siano sporchi di modo che la pompa possa funzionare correttamente. Pulite il filtro di ingresso con acqua corrente.
- All'interno dell'apparecchio non si trovano altre parti che richiedano manutenzione.
8.2 Update del software:
Per eseguire un update del software della pompa, copiate il nuovo software su una penna USB vuota (formattate eventualmente prima la penna USB). Fatevi inviare in automatico notifi che sui nuovi update del software nella app o informatevi in alternativa sul nostro sito web.
- Prima dell'update del software deve essere scollegata la tensione dell'apparecchio, per farlo staccate la spina della pompa dalla presa elettrica.
- Aprite la copertura protettiva e collegate la penna USB alla porta USB (12) (Fig. 4).
- Collegiate il cavo di alimentazione della pompa.
- L'operazione di update si avvia in automatico e le spie a LED (Fig. 5/Pos. B) lampeggiano.
- L'operazione è conclusa quando le spie a LED (Fig. 5/Pos. B) rimangono illuminate.
- Scollegate la penna USB e chiudete la copertura protettiva.
8.3 Pulizia dell'inserto del fi Itro d'ingresso
- Pulite regolarmente l'inserto del filtro d'ingresso o, se necessario, sostituitelo
- Rimuovete il coperchio del filtro di ingresso (3) e togliete il filtro di ingresso (13) (Fig. 3).
- Pulite il filtro di ingresso dando dei leggeri colpi su una superficie liscia.
- Il filtro di ingresso viene lavato con acqua corrente pulita.
Se è molto sporco, lavatelo con acqua saponata, poi risciacquatelo con acqua pulita e fatelo asciugare all'aria.
• Non utilizzate detergenti aggressivi o benzina per la pulizia del filtro di ingresso.
• L'assemblaggio avviene nell'ordine inverso.
8.4 Ordinazione di pezzi di ricambio:
Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:
• modello dell'apparecchio
- numero dell'articolo dell'apparecchio
• numero d'ident. dell'apparecchio
- numero del pezzo di ricambio del ricambio necessitato.
Per i prezzi e le informazioni attuali si veda www.Einhell-Service.com
9. Smaltimento e riciclaggio
L'apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. L'apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smaltimento corretto l'apparecchio va consegnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all'amministrazione comunale.
10. Conservazione
- Conservate l'apparecchio e i suoi accessori in un luogo buio, asciutto e al riparo dal gelo. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l'apparecchio nella confezione originale.
- Se la pompa non viene usata per un lungo periodo bisogna sciacquarla bene con l'acqua, svuotarla completamente e conservarla in un luogo asciutto.
- In caso di pericolo di gelo l'apparecchio deve venire svuotato completamente.
- Dopo lunghi periodi di inattività verificate che il rotore giri correttamente accendendo e spegnendo brevemente l'apparecchio più volte di seguito.
11. Tabella per l'eliminazione delle anomalie
| Anomalie Possibile causa Soluzione | ||
| La pompa non aspira | Perdite o danni al tubo di aspirazione | Verifi care la tenuta dei seguenti punti:- Tubo di aspirazione- Tappo a vite per il riempimento dell'acqua / tappo a vite per scarico dell'acqua / vite di sfi ato / coperchio del fi ltro di ingresso- Punti di collegamento del tubo di aspirazione |
| Il processo di aspirazione è molto lungo | - Verifi cate l'altezza di aspirazione- Il processo di aspirazione può durare fi no a 5 minuti.- Posate il tubo di aspirazione sempre in senso ascendente / in orizzontale. | |
| Ostruzione nel tubo di aspirazione | Verifi cate e pulite i seguenti punti:- Tubo di aspirazione- Zona di aspirazione- Griglia di aspirazione (incl. valvola antiritorno)- Filtro di ingresso (incl. valvola antiritorno)Per proteggere la pompa montate:- Griglia di aspirazione- Filtro di ingresso | |
| Carcassa della pompa senza liquido da convogliare. | Riempite di liquido da convogliare la carcassa della pompa. | |
| La griglia di aspirazione non è immersa nell'acqua. | Immergete la griglia di aspirazione nell'acqua. Fate attenzione che la profondità di immersione / quantità di acqua sia suffi ciente in modo che con il prelievo il livello dell'acqua non scenda sotto la griglia di aspirazione. | |
| L'aria non può uscire - ApritePerdite o danni al tubo di aspirazione | gli elementi di bloccaggio corrispondenti(ugelli di spruzzatura, valvole ecc.) nel tubo di mandata. Iniziate dagli elementi di bloccaggio che si trovano più vicino alla pompa.- Durante il riempimento della pompa aprite la vite di sfi ato di modo che la l'aria possa uscire dalla carcassa della pompa.Verifi care la tenuta dei seguenti punti:- Tubo di aspirazione- Tappo a vite per il riempimento dell'acqua / tappo a vite per scarico dell'acqua / vite di sfi ato / coperchio del fi ltro di ingresso- Punti di collegamento del tubo di aspirazione | |
| Portata dell'acqua in-suffi ciente | ||
| Altezza di aspirazione eccessiva. | Controllate l'altezza di aspirazione. | |
| Griglia di aspirazione (incl. valvola antiritorno) sporca. | Pulite la griglia di aspirazione (incl. valvola antiritorno). | |
| Filtro di ingresso (incl. valvo-la antiritorno) sporco. | Pulite il fi ltro di ingresso (incl. valvola antiritorno). | |
| Tubo fl essibile sul lato di mandata piegato. | Eliminate le pieghe del tubo. | |
| Sezione ristretta sul lato di mandata. | Evitate punti stretti. | |
| La portata della pompa dipende dalla prevalenza e dai dispositivi periferici collegati. | Rispettate la prevalenza max. e scegliete eventualmente tubi fl essibili con un altro diametro o un'altra altezza. | |
| Il motore non si avvia | Manca la tensione di rete. | Varificate i fusibili e il collegamento elettrico. |
| La girante della pompa è bloccata. | Con un cacciavite ruotate l'albero motore attraverso la calotta della ventola (staccate la guarnizione ad anello scorrevole incollata). | |
| Il termostato disinserisce la pompa | Surriscaldamento / sovrac-carico della pompa | Far raff reddare l'apparecchio! |
| La temperatura del li-quido da convogliare o dell'ambiente circostante è eccessiva. | Fate attenzione alla temperatura consentita del liquido di convogliare.Assicurate sempre un raffreddamento sufficiente della pompa. | |
| Funzionamento a secco della pompa. | Eliminate la causa del funzionamento a secco.Osservate i punti di „La pompa non aspira“.Evitate il funzionamento a secco. | |
Solo per paesi membri dell'UE
Non smaltite gli elettroutensili nei rifi uti domestici!
Secondo la direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.
Alternativa di riciclaggio alla richiesta di restituzione:
il proprietario dell'apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l'apparecchio. L'apparecchio vecchio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi ausiliari senza elementi elettrici forniti insieme ai vecchi apparecchi.
La ristampa o l'ulteriore riproduzione, anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicita autorizzazione da parte della Einhell Germany AG.
Con riserva di apportare modifi che tecniche
Informazioni sul Servizio Assistenza
In tutti i Paesi indicati nel certificato di garanzia disponiamo di competenti partner per il Servizio Assistenza (per i relativi dati di contatto si veda il certificato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.
Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un'usura naturale o dovuta all'uso ovvero che le seguenti parti sono necessarie come materiali di consumo.
| Categoria Esempio | |
| Parti soggette ad usura * | Filtro di ingresso, cartuccia del filtro |
| Materiale di consumo/parti di consumo * | |
| Parti mancanti |
* non necessariamente compreso tra gli elementi forniti!
In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l'anomalia e a tal riguardo di rispondere in ogni caso alle seguenti domande:
• L'apparecchio ha già funzionato una volta o era difettoso fin dall'inizio?
• Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
- A vostro parere che cosa non funziona nell'apparecchio (sintomo principale)?
Descrivete che cosa non funziona.
Certifi cato di garanzia
Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l'apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all'indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:
-
Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone fisiche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
-
La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è limitata, a nostra discrezione, all'eliminazione di questi difetti dell'apparecchio o alla sostituzione dell'apparecchio stesso.
Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l'apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti.
- Sono esclusi dalla nostra garanzia:
- Danni all'apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un'installazione non corretta, dalla mancata osservanza delle istruzioni per l'uso (come ad es. collegamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall'esposizione dell'apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.
- Danni all'apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell'apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all'impiego della forza o a influssi esterni (come per es. danni causati da caduta).
- Danni all'apparecchio o a parti di esso da ricondurre a un'usura comune, dovuta all'uso o di altro tipo naturale.
-
Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell'apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l'apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto.
-
Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l'apparecchio è difettoso tramite sito internet: www.Einhell-Service.com. Tenete a portata di mano il documento di acquisto o altri documenti come prova dell'acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta d'identificazione sono esclusi dalla prestazione di garanzia perché non possono essere classificati in modo corrispondente. Se il difetto dell'apparecchio rientra nella nostra prestazione di garanzia, ricevete prontamente l'apparecchio riparato o un apparecchio nuovo.
Naturalmente effettuiamo a pagamento anche riparazioni sull'apparecchio che non rientrano o non rientrano più nella garanzia. A tale scopo inviate l'apparecchio all'indirizzo del nostro Centro Assistenza.
Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l'uso.
