Producttype	Bovenwaterpomp
Merk	Einhell
Model	GEAW 1144 SMART
Opgenomen vermogen	1100 W
Voedingsspanning	220-240 V ~ 50 Hz
Maximaal debiet	4400 l/u
Maximale opvoerhoogte	48 m
Maximale persdruk	0,48 MPa (4,8 bar)
Maximale zuighoogte	8 m
Maximale watertemperatuur	35 °C
Beschermingsgraad	IPX4
Gegarandeerd geluidsvermogensniveau	78 dB(A)
Zuigaansluiting	ca. 42 mm (R1 ¼ buitendraad)
Persaansluiting	ca. 33,3 mm (R1 binnendraad)
Bedieningsfuncties	Handmatig, afstandsbediening via app, programmeerbaar, SMART-modus
Connectiviteit	Mobiel netwerk (ingebouwde SIM), 5 jaar inbegrepen
Weergave	Status-LED en netwerk-LED
Droogloopbeveiliging	Ja, met automatische uitschakeling en herstartpoging
Oververhittingsbeveiliging	Ja, ingebouwde temperatuurregelaar
Voorfilter	Ja, verwijderbaar en reinigbaar
Onderhoud	Regelmatig reinigen van het voorfilter, software-update via USB
Slijtdelen	Voorfilter, filterpatroon

Veelgestelde vragen - GEAW 1144 SMART EINHELL

Hoe installeer ik de GEAW 1144 SMART pomp ?

Sluit de zuigleiding (versterkte slang van minstens 19 mm) aan op de zuigaansluiting en de persleiding (min. 19 mm) op de persaansluiting. Vul de pomp met water via de voorfilterdop en open dan de ontluchtingsschroef. Sluit aan op een 220-240 V stopcontact met 10 A zekering. Gebruik de app om de pomp te registreren.

Hoe download ik de Einhell app ?

Scan de QR-code in de handleiding of ga naar http://qr.einhell.com/12e103ce voor iOS of http://qr.einhell.com/176c0443 voor Android. Met de app kunt u de pomp op afstand bedienen.

Wat te doen als de pomp niet start ?

Controleer de stroomvoorziening (zekering, stopcontact). Als de pomp warm is, laat hem dan afkoelen. Zorg ervoor dat de motor niet vastzit: draai de as met een schroevendraaier door het ventilatordeksel. Als het probleem aanhoudt, raadpleeg dan het foutopsporingsplan.

Hoe droogloop voorkomen ?

De pomp heeft een ingebouwde beveiliging: hij stopt automatisch na 3 pogingen. Zorg ervoor dat de zuigleiding ondergedompeld en luchtdicht is. Bij uitschakeling, druk op de RESTART-knop nadat u de oorzaak heeft verholpen.

Welk regelmatig onderhoud moet worden uitgevoerd ?

Reinig regelmatig het voorfilter (13) onder stromend water. Controleer de terugslagklep. Voor de winter, maak de pomp volledig leeg en bewaar hem droog. Werk de software bij via USB-stick als er een melding in de app verschijnt.

Hoe gebruik ik de SMART-modus ?

Activeer de SMART-modus in de app nadat u de locatie van de pomp heeft ingevoerd. De pomp verzamelt debiet- en weergegevens om automatisch water te geven. Een voortgangsindicator laat zien wanneer hij klaar is.

Wat betekent het knipperende rode lampje ?

Een rood knipperend lampje geeft aan dat de watertemperatuur te hoog of te laag is. Laat het water terugkeren naar een toelaatbare temperatuur (max 35°C) en start de pomp opnieuw via RESTART of de app.

Hoe sluit ik de extra antenne aan ?

Schroef de extra antenne (10) op de aansluiting (11) van de pomp. Plaats de antenne buiten een afgeschermde ruimte (kelder, schuur) om de netwerkontvangst te verbeteren.

Wat is de garantie van de pomp ?

De garantie is 24 maanden vanaf de aankoopdatum. Het dekt fabricage- en materiaalfouten. Om deze te claimen, registreer het defect op www.Einhell-Service.com met het aankoopbewijs.

Hoe bewaar ik de pomp in de winter ?

Spoel de pomp met schoon water, maak hem volledig leeg (verwijder de afvoerdop) en bewaar hem op een droge, donkere en vorstvrije plaats, tussen 5 en 30 °C. Bewaar hem bij voorkeur in de originele verpakking.

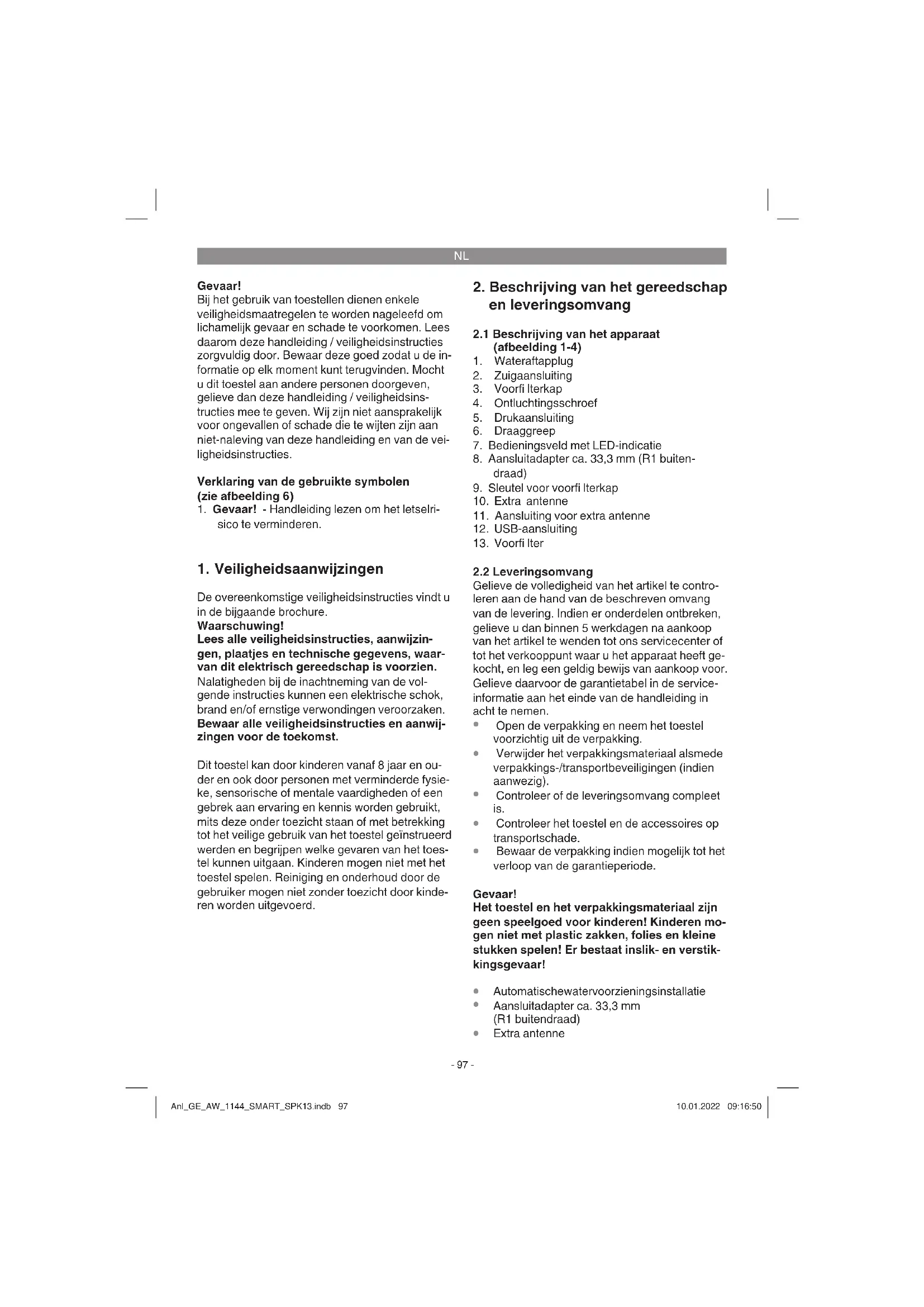

GEBRUIKSAANWIJZING GEAW 1144 SMART EINHELL

NL Originele handleiding Automatische watervoorzieningsinstallatie

Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsin- tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de veiligheidsinstructies.

Verklaring van de gebruikte symbolen (zie afbeelding 6)

1. Gevaar! - Handleiding lezen om het letselrisico te verminderen.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure.

Waarschuwing!

Lees alle veiligheidsinstructies, aanwijzingen, plaatjes en technische gegevens, waarvan dit elektrisch gereedschap is voorzien.

Nalatigheden bij de inachtneming van de volgende instructies kunnen een elektrische schok, brand en/of ernstige verwondingen veroorzaken. Bewaar alle veiligheidsinstructies en aanwijzingen voor de toekomst.

Dit toestel kan door kinderen vanaf 8 jaar en ouder en ook door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, mits deze onder toezicht staan of met betrekking tot het veilige gebruik van het toestel geïnstrueerd werden en begrijpen welke gevaren van het toestel kunnen uitgaan. Kinderen mogen niet met het toestel spelen. Reiniging en onderhoud door de gebruiker mogen niet zonder toezicht door kinderen worden uitgevoerd.

2. Beschrijving van het gereedschap en leveringsomvang

2.1 Beschrijving van het apparaat (afbeelding 1-4)

1. Wateraftapplug
2. Zuigaansluiting
3. Voorfi Iterkap
4. Ontluchtingsschroef
5. Drukaansluiting
6. Draaggreep
7. Bedieningsveld met LED-indicatie

8. Aansluitadapter ca. 33,3 mm (R1 buiten-draad)

9. Sleutel voor voorfi Iterkap

10. Extra antenne

11. Aansluiting voor extra antenne

12. USB-aansluiting

13. Voorfi Iter

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te controleren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service-informatie aan het einde van de handleiding in acht te nemen.

• Open de verpakking en neem het toestel voorzichtig uit de verpakking.
• Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controleer of de leveringsomvang compleet is.
• Controleer het toestel en de accessoires op transportschade.
• Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode.

Gevaar!

Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mogen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstikkingsgevaar!

• Automatischewatervoorzieningsinstallatie
• Aansluitadapter ca. 33,3 mm (R1 buitendraad)
- Extra antenne

NL

• Sleutel voor voorfilterkap
• Originele handleiding
• Veiligheidsinstructies

• Voor het besproeien en water geven aan plantsoenen, groentebedden en tuinen.
  • Voor het bedrijf van gazonsproeiers.
• Met voorfilter om water te ontnemen uit vijvers, beken, regentonnen, regenwaterbakken en bronnen.
• Voor de toevoer van water voor agrarische doeleinden.

Te verpompen vloeistoff en:

• Voor het verpompen van helder water (zoetwater), regenwater of licht wasloog/afvalwater.
• De maximale temperatuur van de te pompen vloeistof mag in continu bedrijf +35° C niet overschrijden.
• Met dit apparaat mogen geen brandbare, gassende of explosieve vloeistoffen worden gepompt.
• Het pompen van agressieve vloeistoffen (zuren, logen, van silo's afkomstig leksap enz.) en van vloeistoffen die stoffen (zand) met slijpende inwerking bevatten, is evenmin toegestaan.
• Dit apparaat is niet geschikt voor het transport van drinkwater.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwondingen van welke aard dan ook is de gebruiker/bediener, niet de fabrikant, aansprakelijk.

Wij wijzen erop dat onze gereedschappen overeenkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het gereedschap in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

Netaansluiting 220-240 V\~50 Hz
Krachtontneming 1100 watt
Capaciteit 4400 l/h
Opvoerhoogte max. 48 m
Opvoerdruk max. 0,48 MPa (4,8 bar)
Aanzuighoogte max. 8 m
Drukaansluiting .. ca. 33,3 mm (R1 binnendraad)
Zuigaansluiting ..... ca. 42 mm (R1¼ buitendraad)
Watertemperatuur max. 35 °C
Gemeten geluidsdrukniveau L_WA 76,3 dB(A)
Onzekerheid K WA 2,01 dB
Gegarandeerd geluidsdrukniveau L WA ....78 dB(A)
Beschermklasse IPX4

5. Vóór inbedrijfstelling

Controleer of de gegevens vermeld op het typeplaatje overeenkomen met de gegevens van het stroomnet, alvorens het apparaat aan te sluiten.

5.1 Aansluiting van de zuigleiding

• Bevestig de zuigslang (min. ca. 19 mm ( ^3/4 " kunststof slang versterkt door spiraaldraad) ofwel rechtstreeks of via een schroefdraad-nippel aan de zuigaansluiting ca. 42 mm (R1 ^1/4 buitendraad) van het apparaat.
• Gebruik de aansluitadapter (8) om de schroefdraad van de zuigaansluiting te reduceren tot ca. 33,3 mm (R1 buitendraad).
• De zuigleiding vanaf de waterontname tot aan het apparaat stijgend leggen. Vermijd absoluut het leggen van de zuigleiding boven de hoogte van de pomp, luchtbellen in de zuigleiding vertragen en verhinderen het aanzuigen.
• Zuig- en drukleiding moeten zo worden aangebracht, dat deze geen mechanische druk uitoefenen op het apparaat.
• De zuigklep moet diep genoeg in het water liggen, zodat het drooglopen van het apparaat door daling van het waterpeil wordt vermeden.
• Een ondichte zuigleiding verhindert door aanzuigen van lucht het aanzuigen van het water.
• Vermijd het aanzuigen van vreemde voorwerpen (zand enz.). Indien nodig installeert u hiertoe een voorfilter.

NL

5.2 Aansluiting van de drukleiding

• De drukleiding (moet min. ca. 19 mm ( 34 " zijn) moet rechtstreeks of via een schroefdraadnippel worden aangesloten aan de aansluiting van de drukleiding ca. 33,3 mm (R1 binnendraad) van het apparaat.
• Uiteraard kan met de juiste schroefverbindingen een ca. 13 mm (½") drukslang worden gebruikt. De transportcapaciteit wordt door de kleinere drukslang gereduceerd.
• Tijdens het aanzuigproces moeten de afsluit-organen in de drukleiding (sproeiers, kleppen enz.) helemaal worden opengedraaid, opdat de in de zuigleiding aanwezige lucht vrij kan ontsnappen.
• Let erop dat de drukslang bij inzet van de pomp in de automatische modus niet knikt. Als de slang rechtstreeks aan de drukzijde wordt aangesloten, dan wordt aanbevolen om een hoekstuk ca. 33,3 mm (R1 buitendraad) te gebruiken.

5.3 Voorbereiding van de pomp (afbeelding 3)

• Open de ontluchtingsslang (4), zodat bij het vullen van het pompuis lucht kan ontsnappen.
• Schroef de voorfilterkap (3) met de meegeleverde sleutel (9) eraf en neem het voorfilter (13) weg. Daarna kunt u het pomphuis via de voorfilterkap (3) vullen met water. Het vullen van de zuigleiding versnelt het aanzuigen.
• De montage gebeurt in omgekeerde volgorde.

5.4 Elektrische aansluiting

• De elektrische aansluiting gebeurt via een contactdoos met aardingscontact 220-240 V\~50 Hz. Beveiliging minstens 10 ampère.
• Tegen overbelasting of blokkering wordt de motor beveiligd door de geïntegreerde temperatuurbewaking. In het geval van oververhitting wordt de pomp door de temperatuurbewaking automatisch uitgeschakeld, en na het afkoelen wordt het apparaat weer automatisch ingeschakeld.

5.5 Aansluiting van de extra antenne

De pomp bezit een ingebouwde antenne. De sterkte van het radiosignaal volstaat in de meeste gevallen voor een automatisch bedrijf. Om het radiosignaal te versterken kan de meegeleverde extra antenne worden gebruikt. Dit kan vereist zijn, wanneer de pomp bijvoorbeeld in de kelder achter dikke muren of in met platen beklede schuren is geïnstalleerd. De antenne kan het best buiten de afschermende ruimte worden geplaatst. Steek daartoe de meegeleverde extra antenne (10) in aan de antenne-aansluiting (11) van de pomp en draai de wartelmoer handvast aan (afbeelding 4). De pomp gebruikt nu de externe extra antenne.

5.6 Besturing van de pomp met behulp van de app

Via de app krijgt u de beschikking over veelzijdige instelmogelijkheden voor uw pomp, en kunnen ook vermogensgegevens worden opgeroepen. U kunt de pomp handmatig op afstand regelen, of volgens een vastgelegde werkperiode of met behulp van de SMART-modus inzetten. De app toont u tijdens het bedrijf foutmeldingen en waarschuwingen.

5.6.1 App downloaden

Download eerst de Einhell app voor uw pomp op uw smartphone. De Einhell app kan worden ge-download via de volgende link en QR-code:

iOS: http://qr.einhell.com/12e103ce

Android: http://qr.einhell.com/176c0443

NL

5.6.2 Registratie van de pomp

U apparaat beschikt over een IoT-functie (Internet of Things / internet der dingen). Uw pomp kan zich via een geïntegreerde SIM chip verbinden met het beschikbare mobiele netwerk en is zo onafhankelijk van een Bluetooth of WLAN verbinding. In de eerste 5 jaar ontstaan voor u geen gebruikskosten van de pomp in het mobiele netwerk, aangezien deze worden gedekt via de koopprijs. Info over de resterende looptijd en een mogelijke verlenging kunnen via de app worden ingezien. In de fabriekstoestand is de functie gedeactiveerd en probeert de pomp verbinding te maken met het netwerk, waarbij de netwerk-LED (afbeelding 5, pos. C) blauw knippert. Om uw pomp te activeren volgt u de aanwijzingen in de app.

Bij succesvolle registratie en verbinding met het netwerk brandt de netwerk-LED (afbeelding 5, pos. C) blauw en de veelzijdige instellingsmogelijkheden en functies van de app staan nu te uwer beschikking.

Garandeer dat de pomp en uw smartphone een veilige internetverbinding hebben, zodra u instellingen uitvoert in de app. Voor het automatisch bedrijf van de pomp in een geprogrammeerde werkperiode hoeft alleen de pomp met het internet te zijn verbonden.

5.6.3 De registratie resetten

Mocht bij de eerste inbedrijfstelling van uw pomp de blauwe LED (afbeelding 5, pos. C) continu branden, dan is de pomp al geregistreerd. De pomp moet gereset en op u geregistreerd worden. Neem daartoe contact op met onze klantendienst en houd de kwitantie en het serienummer van de pomp bij de hand.

6. Bediening

6.1 LED-indicatie (afbeelding 5)

6.1.1 Status LEDs

De huidige operationele toestand wordt gesignaleerd via de LED-indicatie (afbeelding 5, pos. B).

Geel brandt:

De pomp is aangesloten aan de stroomtoevoer.

Geel en Groen brandt:

De pomp is in bedrijf en loopt meteen aan, een verbruiker is geopend om transportvloeistof te ontnemen.

Geel knippert:

Pomp bouwt druk op (bijv. waterkraan gesloten) en schakelt dan vanzelf uit.

Geel, Groen en Rood brandt:

De pomp bevindt zich in de droogloop zonder transportvloeistof. De pomp onderneemt 3 pogingen om de droogloop te elimineren, voordat de droogloopbeveiliging defi nitief reageert.

Geel en Rood brandt:

De droogloopbeveiliging heeft gereageerd, er is geen aanzuiging van de transportvloeistof meer mogelijk. Vind en verhelp de storing (bijv. ondichte zuigleiding) aan de hand van de foutopsporing. Daarna door de RESTART-toets (afbeelding 5, pos. A) in te drukken de pomp weer in bedrijf nemen.

6.1.2 Netwerk LED

Via de netwerk LED (afbeelding 5, pos. C) signaleert de pomp zijn netwerkstatus.

Blauw knippert:

De pomp zoekt een verbinding met het netwerk.

Blauw brandt:

De pomp is verbonden met het netwerk.

6.2 Bedrijf van de pomp

De pomp biedt veelzijdige bedrijfsmodi, waardoor u hem op verschillende manieren in bedrijf kunt nemen. Via de app heeft u veelzijdige instellingsmogelijkheden van de pomp en kunt u vermogensgegevens oproepen. Bovendien toont de app tijdens het bedrijf foutmeldingen en waarschuwingen.

U kunt de pomp zowel handmatig aan het bedieningsveld van de pomp als met behulp van de app inzetten. Als de pomp, onafhankelijk van de bedrijfsmodus, wordt gestart, dan wordt hij in een automatische watervoorzieningsmodus gebracht. De pomp schakelt zich onafhankelijk van de geselecteerde modus bij geopende drukzijde altijd in, en schakelt als er geen transportvloeistof wordt ontnomen weer uit.

De huidige operationele toestand wordt gesignaleerd via de LED-indicatie (afbeelding 5, pos. B) (zie hoofdstuk 'LED-indicatie').

De debiet- en drukschakelaar heeft geen instel- of schakelmogelijkheden, maar werkt volautomatisch.

NL

Aanzuigproces

De pomp wordt gestart in één van de bedrijfsmodi en loopt meteen aan. De pomp onderneemt 3 pogingen om de droogloop te elimineren, voordat de droogloopbeveiliging defi nitief reageert.

De pomp bouwt tijdens het bedrijf druk op en schakelt zich bij gesloten drukleiding automatisch uit. Als de druk in de drukleiding daalt, bijv. door opening van een afsluitorgaan, dan schakelt de pomp zich weer in.

6.2.1 Handmatig bedrijf

De pomp kan op elk moment via de RESTART-toets (afbeelding 5, pos. A) in- en uitgeschakeld worden. Daarvoor is een registratie van de pomp niet noodzakelijk. De pomp bezit in deze modus geen mogelijkheid om de maximale looptijd in te stellen.

6.2.2 Regeling op afstand met app

De pomp kan via de app en uw smartphone handmatig in- en uitgeschakeld worden. Via het netwerk wordt een start- of stopcommando verzonden aan de pomp.

6.2.3 Tijdschema met app

Via de app heeft u de mogelijkheid om de pomp in te zetten volgens een vastgelegde werkperiode. Daarbij krijgt de pomp via het netwerk voor de ingestelde werkperiode een start- of stopcommando. Zorg ervoor dat de pomp een betrouwbare netwerkverbinding heeft.

Bij onderbreking van de netwerkverbinding loopt de pomp eerst verder en schakelt zich na de ingestelde maximale looptijd automatisch uit.

6.2.4 SMART-modus met app

De SMART-modus van de pomp maakt een automatische bevloeiing mogelijk. Om de SMART-modus te kunnen benutten zijn eerst een aantal specifi eke gegevens nodig.

Opdat de pomp de basisbehoefte aan transportvloeistof in de betreff ende periode kan bepalen, moet u deze eerst handmatig of via een tijdschema van de app laten werken. De basisbehoefte wordt bepaald aan de hand van het debiet van de pomp.

Verder zijn voor de standplaats specifi eke weergegevens nodig om de optimale bevloeiingstijd te berekenen. Geef daartoe de locatie van de pomp aan in de app.

Nadat u de gegevens heeft ingevoerd in de app verschijnt in de SMART-modus een voortgangsbalk, die u informeert hoeveel gegevens er nog moeten worden verzameld. Zodra de pomp voldoende gegevens heeft opgehaald, is deze gereed om de bevloeiing zelfstandig op zich te nemen.

6.3 Maximale looptijd

De maximale looptijd begint met een startcommando van de pomp. Dit moet via de app handmatig of automatisch gebeuren. Daarbij wordt er geen rekening mee gehouden of de pomp daadwerkelijk transporteert of niet. De pomp schakelt zich na de ingestelde looptijd automatisch uit, tenzij door de gebruiker een stopcommando werd gegeven.

Opgelet! – Als de pomp handmatig aan de pomp door indrukken van de RESTART-toets (afbeelding 5, pos. A) wordt gestart, dan geldt de instelling van de maximale looptijd niet. De pomp loopt continu, tot er een stopcommando wordt gegeven.

Opgelet! – De momenteel verstreken looptijd wordt met elk startcommando via de app gereset. Dit kan handmatig of automatisch via de app gebeuren.

6.4 Temperatuurbewaking

De pomp bezit een temperatuurbewaking voor de transportvloeistof, die onafhankelijk van de bedrijfsmodus actief is. Als de temperatuurbewaking heeft gereageerd, dan knippert de LED-indicatie (afbeelding 5, pos. B) rood en schakelt de pomp zich uit. De temperatuur van de transportvloeistof werd onder- of overschreden. Wacht tot de transportvloeistof de toegelaten bedrijfstemperatuur heeft bereikt. U kunt de pomp via de RESTART-toets (afbeelding 5, pos. A) of via de app weer in bedrijf nemen.

De maximale temperatuur van de te pompen vloeistof mag in continu bedrijf +35°C niet overschrijden.

NL

6.5 Foutmeldingen en waarschuwingen

Controleer regelmatig de app, om foutmeldingen en waarschuwingen te krijgen. U ontvangt foutmeldingen, waarschuwingen en herinneringen per pushbericht op uw smartphone. Wanneer u dit niet wenst, dan kunt u de berichtinstellingen in de app aanpassen. Controleer of de achtergrondgegevens van de Einhell app op uw smartphone zijn geactiveerd en of uw smartphone over een actieve internetverbinding beschikt. U kunt de fout (bijv. ondichte zuigleiding) met behulp van de handleiding en de foutopsporing vinden en verhelpen. Daarna kunt u de pomp door de RESTART-toets (afbeelding 5, pos. A) te activeren of door de foutmelding in de app te bevestigen weer in bedrijf nemen.

7. Vervanging van de netaansluitleiding

Gevaar!

Als de netaansluiteiding van dit apparaat beschadigd wordt, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwalifi ceerde persoon vervangen worden, om gevaren te vermijden.

8. Reiniging, onderhoud en bestellen van wisselstukken

Het apparaat is nagenoeg onderhoudsvrij. Voor een lange levensduur valt echter een regelmatige controle en onderhoud aan te bevelen.

Gevaar!

Vóór elk onderhoud moet het apparaat spanningsvrij worden geschakeld. Daarvoor trekt u de netstekker van de pomp uit de contactdoos.

Zorg ervoor dat alle aangesloten leidingen druk- loos zijn.

8.1 Onderhoud

- Bij eventuele verstopping van het apparaat sluit u de drukleiding aan op de waterleiding en neemt u de zuigslang eraf. Open de waterleiding. Schakel het apparaat herhaaldelijk gedurende ca. twee seconden in. Op deze manier kunnen verstoppingen in de meest voorkomende gevallen worden geëlimineerd.

• Controleer regelmatig het voorfilter (13) en de terugslagklep op vervuilingen, opdat de pomp goed kan werken. Reinig het voorfilter onder stromend water.
• Binnenin het apparaat zijn er geen andere te onderhouden onderdelen.

8.2 Software-update:

Om een software-update van uw pomp uit te voeren kopieert u de nieuwe software op een lege USB-stick (eventueel de USB-stick eerst format- teren). Laat u in de app automatisch over nieuwe software-updates op de hoogte brengen, of informeer alternatief op onze website.

1. Vóór de software-update moet het apparaat spanningsvrij worden geschakeld. Trek daarvoor de netstekker van de pomp uit de contactdoos.
2. Open de beschermkap en sluit aan de USB-aansluiting (12) de USB-stick aan (afbeelding 4).
3. Sluit de netkabel van de pomp aan.
4. Het updateproces start automatisch en de LED-indicatie (afbeelding 5, pos. B) knippert.
5. Als de LED-indicatie (afbeelding 5, pos. B) ononderbroken brandt, dan is het proces afgesloten.
6. Trek de USB-stick eruit en sluit de bescherm-kap.

8.3 Inzetelement van het voorfi liter reinigen

• Inzetelement van het voorfilter regelmatig reinigen, indien nodig vervangen.
• Voorfilterkap (3) verwijderen en het voorfilter (13) wegnemen (afbeelding 3).
• Het voorfilter uitkloppen op een vlakke ondergrond.
• Het voorfilter wordt gereinigd onder stromend, helder water.
• Bij sterke vervuiling wassen met zeeploog, vervolgens uitspoelen met helder water en laten drogen aan de lucht.
• Om het voorfilter te reinigen mogen geen scherpe reinigingsmiddelen of benzine worden gebruikt.
• De montage gebeurt in omgekeerde volgorde.

NL

8.4 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden:

• Type van het toestel
• Artikelnummer van het toestel
• Ident-nummer van het toestel
• Wisselstuknummer van het benodigd stuk

Actuele prijzen en info vindt u terug onder www.Einhell-Service.com

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevoerd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

10. Opbergen

• Bewaar het apparaat en het toebehoren op een donkere, droge en vorstvrije plaats. De optimale opslagtemperatuur ligt tussen 5 en 30° C. Bewaar het apparaat in de originele verpakking.
• Als de pomp langere tijd niet wordt gebruikt of vóór overwintering moet hij grondig met water doorgespoeld, compleet leeggemaakt en droog opgeslagen worden.
• Bij kans op vorst moet het apparaat volledig worden leeggemaakt.
• Wanneer de pomp langere tijd heeft stilgestaan, moet u controleren of de rotor foutloos draait door de pomp kort in en uit te schakelen.

NL

11. Schema voor foutopsporing

Storingen Mogelijke oorzaak Oplossing
Pomp zuigt niet aan	Ondichte resp. beschadigde zuigleiding	Controleer de volgende punten op dichtheid:- zuigleiding- watervulschroef / wateraftapplug / ontluchtings-schroef / voorfi Iterkap- verbindingspunten van de zuigleiding
	Aanzuigproces duurt zeer lang	- Zuighoogte controleren.- Het aanzuigproces kan tot wel 5 minuten duren.- Aanzuigleiding altijd stijgend / horizontaal leggen.
	Verstopping in de zuiglei-ding	Controleer de volgende punten en reinig deze:- zuigleiding- aanzuigbereik- zuigkorf (incl. terugslagklep)- voorfi Iter (incl. terugslagklep)Monteer ter bescherming van de pomp:- zuigkorf- voorfi Iter
	Pomphuis zonder trans-portvloeistof	Pomphuis vullen met transportvloeistof.
	Zuigkorf niet in het water Zuigkorf in het water dompelen. Zorg voor voldoen-de indompeldiepte / hoeveelheid water, zodat bij het ontnemen van water het peil niet daalt onder de zuigkorf.
	Lucht kan niet ontsnappen	- Open de betreffende afsluitorganen (sproeiers, kleppen enz.) in de drukleiding. Begin met de afsluitorganen die het dichtst bij de pomp zijn ge-legen.- Open bij het vullen van de pomp de ontluchtings-schroef, opdat lucht kan ontsnappen uit het pomphuis.

NL

Storingen Mogelijke oorzaak Oplossing
Transport-hoeveelheid water on-voldoende	Ondichte resp. beschadigde zuigleiding	Controleer de volgende punten op dichtheid:- zuigleiding- watervulschroef / wateraftapplug / ontluchtings-schroef / voorfi Iterkap- verbindingspunten van de zuigleiding
	Zuighoogte te hoog Zuighoogte controleren.
	Zuigkorf (incl. terugslagklep) vervuild	Zuigkorf (incl. terugslagklep) reinigen.
	Voorfi Iter (incl. terugslag-klep) vervuild	Voorfi Iter (incl. terugslagklep) reinigen.
	Slang aan drukzijde geknikt Knikken in de slang elimineren.
	Doorsnede aan drukzijde vernauwd	Nauwe punten vermijden.
	Transportcapaciteit van de pomp afhankelijk van de transporthoogte en de aan-gesloten periferie	Max. transporthoogte in acht nemen, evt. andere slangdiameter of andere slanglengte kiezen.
Motor start niet N	Netspanning ontbreekt Zekeringen en elektrische verbinding controleren.
	Pompwiel blokkeert De motoras door de ventilatorkap draaien met behulp van een schroevendraaier (vastgekleefde grijringdichting losmaken).
Thermoscha-kelaar schakelt de pomp uit	Oververhitting / Overbelasting van de pomp	Het apparaat laten afkoelen!
	Temperatuur van de transportvloeistof of van de om-geving te hoog	Let op de juiste temperatuur van de transportvloei-stof.Zorg voor voldoende koeling van de pomp.
	Droogloop van de pomp Oorzaak van de droogloop verhelpen.Neem de punten onder ‘Pomp zuigt niet aan’ in acht.Droogloop verhinderen.

NL

Enkel voor EU-landen

Elektrisch gereedschap hoort niet bij het huisvuil thuis!

Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatief i.p.v. het toestel terug te sturen:

De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van Einhell Germany AG.

Technische wijzigingen voorbehouden

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepartners, wier contactgegevens u kunt afleiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaffen van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Categorie Voorbeeld
Slijstukken*	Voorfilter, filterpatroon
Verbruiksmateriaal/verbruiksstukken*
Ontbrekende onderdelen

* niet verplicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.Einhell-Service.com. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

• Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
• Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?
• Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?
  Beschrijf deze foutieve werkwijze.

NL

Garantiebewijs

Geachte klant,

onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service-dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervanging ervan.

Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

1. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging.

- Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnendringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

- Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

1. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

2. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder: www.Einhell-Service.com. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of nieuw apparaat terug.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver- helpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op.

Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding.

E

Peligro!

Procesul de aspiratie

Veetemperatuur maksimaalselt 35 °C
