GEBRUIKSAANWIJZING HWA 800 K EINHELL

Het is aangeraden om deze gebruiksaanwijzing heel nauwkeurig te lezen en de aanwijzingen ervan na te leven. Maakt U zich aan de hand van deze gebruiksaanwijzing vertrouwd met het toestel, het juiste gebruik alsook met de veiligheidsaanwijzingen. De toegang van kinderen dient door gepaste maatregelen te worden voorkomen. De gebruiker is verantwoordelijk tegenover derden binnen de actieradius van het toestel. Vóór ingebruikneming dient U zich door een deskundige controle ervan te vergewissen dat de vereiste elektrische veiligheidsmaatregelen voorhanden zijn. In het te pompen water mogen zich geen personen bevinden zolang de pomp in werking is. Aan zwembassins, tuinvijvers, ondiepe vijvers, fonteinen en dgl. is het gebruik van de pomp enkel toegestaan mits zij beveiligd is door een verliesstroomschakelaar (met een uitschakelende nominale stroom van max. 30 mA overeenkomstig VDE voorschrift 0100 deel 702). Raadpleeg Uw elektricien. Controleer het toestel visueel vóór ieder gebruik. Gebruik het toestel niet als veiligheidsinrichtingen beschadigd of versleten zijn. Stel nooit veiligheidsrinrichtingen buiten werking. Gebruik het toestel uitsluitend voor het doeleinde vermeld in deze gebruiksaanwijzing. U bent verantwoordelijk voor de veiligheid op het werkterrein. Als de pompkabel of de stekker door externe inwerkingen wordt beschadigd, mag de kabel niet worden hersteld! De kabel moet door een nieuwe worden vervangen. Dit werk mag slechts door een elektricien worden doorgevoerd (zie hoofdstuk ”Vervangen van de netkabel”) De wisselspanning van 230 V vermeld op het kenplaatje van de pomp moet overeenkomen met de voorhanden zijnde netspanning. De pomp nooit aan de netkabel opheffen, transporteren of bevestigen. Vergewis U zich ervan dat de elektrische steek- verbindingen zich niet in een aan overstroming blootgesteld bereik bevinden of dat ze tegen vocht beschermd zijn. Vóór alle werkzaamheden aan de pomp zeker de netstekker uit de wandcontactdoos trekken. Vermijd dat de pomp aan een directe waterstraal wordt blootgesteld. De gebruiker is verantwoordelijk voor het naleven van de locale veiligheids- en inbouwvoorschriften (raadpleeg eventueel een elektricien). Uit een overstroming van vertrekken bij storingen van de pomp voortvloeiende verdere schade moet door de gebruiker door gepaste maatregelen (b.v. installatie van een alarmsysteem, reservepomp of dgl.) worden uitgesloten. Bij een eventueel defect van de pomp mogen reparatiewerkzaamheden slechts door een elektricien of door de ISC-klantenservice worden uitgevoerd. Gebruik enkel en alleen Einhell wisselstukken. De pomp mag nooit drooglopen of met volledig gesloten zuigleiding in werking worden gesteld. De garantie van de fabrikant vervalt bij schade aan de pomp die door drooglopen wordt veroorzaakt.

De maximumtemperatuur van de te pompen vloeistof mag bij ononderbroken bedrijf van de pomp +35° C niet overschrijden. Deze pomp mag niet voor brandbare, gas vormende of explosieve vloeistoffen worden gebruikt. Het pompen van agressieve vloeistoffen (zuren, logen, leksap afkomstig van silo’s etc.) alsook van vloeistoffen met abrasieve stoffen (zand) moet eveneens worden vermeden.

3. Gebruiksdoeleinde

Toepassingsgebied Voor het irrigeren en besproeien van plantsoenen, groentebedden en tuinen Voor het bedrijf van gazonsproeiers Met voorfilter voor de wateronttrekking uit vijvers, beken, regentonnen, regenputten en putten Leidingwatertoevoer Geschikte vloeistoffen: helder water (zoetwater), regenwater of lichte wasvloeistof/water voor industriële of agrarische doeleinden

4. Gebruiksaanwijzingen

Het is principieel aangeraden om een voorfilter en een zuigset met zuigslang, zuigkorf en terugslagklep te gebruiken teneinde te voorkomen dat de pomp lang opnieuw moet aanzuigen en dat ze onnodig wordt beschadigd door stenen en vaste vreemde lichamen.

ANL.HWA 23.10.2001 16:07 Uhr Seite 176. Elektrische aansluiting De pomp moet worden aangesloten aan een wandcontactdoos met aardingscontact 230 V ~ 50 Hz. Beveiliging minstens 10 ampère. Het in- en uitschakelen gebeurt met behulp van de ingebouwde schakelaar. De verklikker in de schakelaar licht op bij ingeschakelde motor. De ingebouwde motorveiligheidsschakelaar beschermt de motor tegen overbelasting of blokkering. In geval van oververhitting wordt de pomp automatisch uitgeschakeld. Na het afkoelen wordt de pomp opnieuw automatisch ingeschakeld.

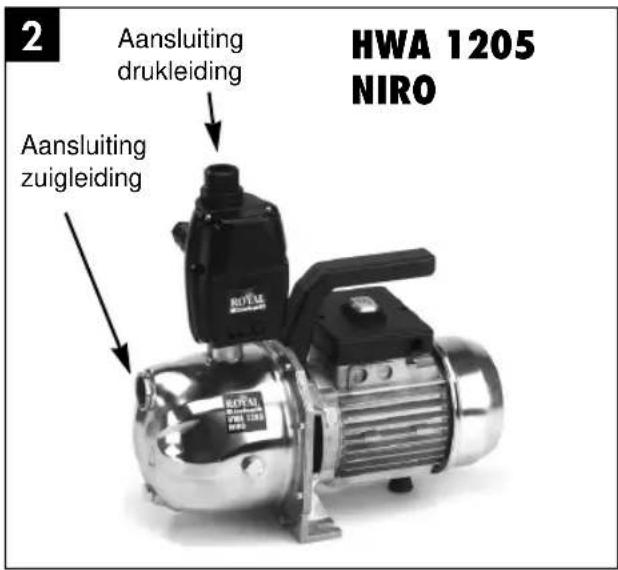

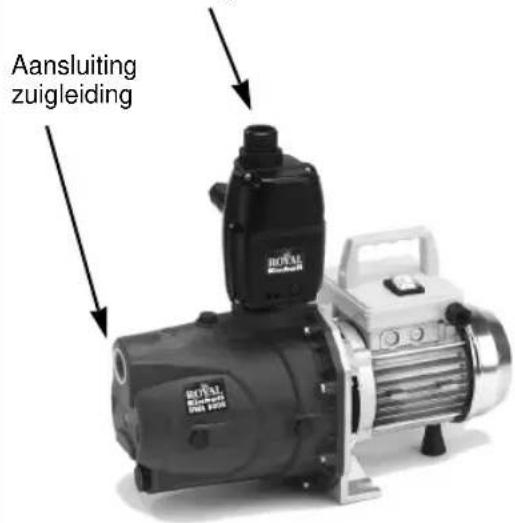

Een zuigslang (kunststofslang minstens 3/4” met spiraalversterking) rechtstreeks of met een draadnippel aan de zuigaansluiting (1” IG) van de pomp schroeven (zie fig. 1+2) Het is aangeraden om de gebruikte zuigslang van een zuigklep te voorzien. Indien de zuigklep niet kan worden gebruikt, is het raadzaam om in de zuigleiding een terugslagklep te installeren. De zuigleiding van de plaats van wateronttrekking naar de pomp stijgend plaatsen. Plaats de zuigleiding zeker niet hoger dan de pomp; luchtbellen in de zuigleiding vertragen en verhinderen het aanzuigproces. Zuig- en drukleiding moeten worden aangebracht zodat deze geen mechanische druk op de pomp uitoefenen. De zuigklep moet diep genoeg ondergedompeld zijn om te voorkomen dat de pomp droogloopt door het dalen van het waterpeil. Een lekke zuigleiding verhindert het aanzuigen van water door lucht aan te zuigen. Vermijd zeker het aanzuigen van vreemde voorwerpen (zand etc.). Desnoods moet een voorfilter worden aangebracht.

Royal HWA 800 K HWA 1205 NIRO Netaansluiting: 230V ~ 50 Hz 230V ~ 50 Hz Opgenomen vermogen: 800 W 1200 W Wateropbrengst max. 2400 l/h 3600 l/h Opvoerhoogte max. 45 m 45 m Manometerdruk max 4,5 bar 4,5 bar Zuighoogte max. 8 m 8 m Druk- en zuigaansluiting: 1” IG 1” IG Watertemperatuur max. 35°C 35°C Geluidsdrukniveau LPA 62 dB(A) 69 dB(A) Geluidsvermogen LWA 72,6 dB(A) 79,6 dB(A) Artikelnr.: 41.766.00 41.768.00 Aansluiting zuigleiding Aansluiting drukleiding

HWA 800 K ANL.HWA 23.10.2001 16:07 Uhr Seite 188. Aansluiting van de drukleiding De drukleiding (minstens 3/4” dik) moet rechtstreeks op de stromingsschakelaar worden aangesloten. Met behulp van overeenkomstige schroefstukken kan uiteraard een drukslang van 1/2” worden gebruikt. De wateropbrengst wordt door de kleinere drukslang gereduceerd.

9. Technische gegevens van de

stromingsschakelaar Netaansluiting : 230 V ~50 Hz Nominale stroom : 12 A Inschakeldruk : 1 - 3,5 bar Max. werkdruk : 10 bar Watertemperatuur : 55° C Max. wateropbrengst : 80 l/min.

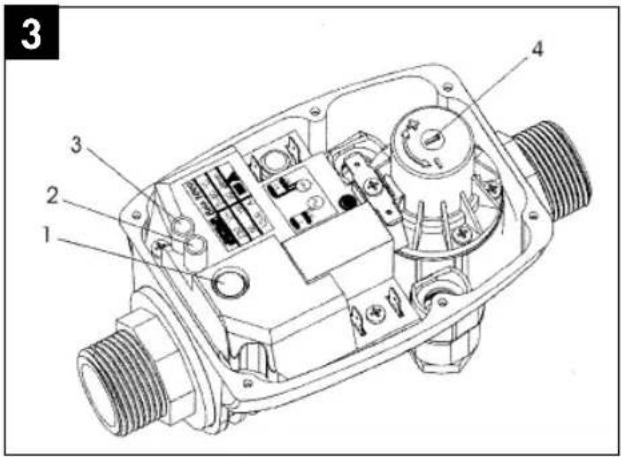

10. Functie van de stromings-

schakelaar en inbedrijfstelling

2. Rode LED (beveiliging tegen droog lopen)

3. Groene LED (operationeel)

4. Afstelschroef van de inschakeldruk

Let op ! Voor een correcte werking van de debietschakelaar dient de maximumdruk van de pomp met minstens 0,6 bar hoger te zijn dan de aanspreekdruk. De inschakeldruk kan worden ingesteld dmv. de afstelknop (4). Controlelampjes : Groene LED (3) : operationeel Rode LED (2) : beveiliging tegen droog lopen (motor van de pomp start niet) Als de pomp geen water zuigt omdat het waterpeil te laag is of de zuigleiding lek is, schakelt de debietschakelaar de pomp onmiddellijk uit en het rode controlelampje (2) gaat branden. Als de rode LED brandt controleer onmiddellijk de hoogte van het waterpeil of de aanzuigleiding op dichtheid. Als de fout is opgespoord en alle storingen verholpen zijn kunt u de RESET knop (1) indrukken of kort aan- en uitschakelen zodat de rode LED uitgaat. Tegelijkertijd gaat de groene LED weer branden. De leidingwaterautomaat is opnieuw operationeel.

Aansluiting zuigleiding Aansluiting drukleiding

1. Pomp op een effen en vaste plaats installeren.

2. Zuigleiding gebruiksgereed aanbrengen.

3. Pomp aan de drukaansluitstomp met water vullen.

4. Drukleiding gebruiksgereed aanbrengen en

afsluitorganen (waterkraan) opendraaien.

5. Pomp aansluiten op een 230 V / 50 Hz

debietschakelaar is geactiveerd (de groene LED gaat branden) en de pomp wordt ingeschakeld. Het aanzuigen wordt gestart voor ca. 15 sec. Als binnen die tijd water wordt opgepompt en door de afsluitkraan stroomt kan de pomp weer worden uitgeschakeld door de afsluitkraan dicht te draaien. Indien de 15 seconden niet volstaan om water op te pompen kan het aanzuigen worden verlengd door de RESET knop in te drukken. De pomp draait zolang u de RESET knop blijft indrukken. Naargelang de aanzuighoogte en hoeveelheid lucht in de aanzuigleiding kan het eerste aanzuigen ca. 0,5 tot 5 min. duren. Bij vrij lange aanzuigtijden dient opnieuw water te worden bijgevuld.

7. Tijdens het aanzuigproces moeten de in de

drukleiding voorhanden zijnde afsluiters (sproeimondstukken, kleppen etc.) volledig opengedraaid zijn zodat de lucht ingesloten in de zuigleiding vrij kan ontsnappen.

8. Indien de leidingwaterautomaat rechtstreeks op

een waterleiding wordt aangesloten waarin reeds waterdruk voorhanden is, moet men vanzelfsprekend afzien van het aanzuigen met behulp van de RESET-knop. In dit geval wordt de pomp automatisch ingeschakeld bij het open draaien van de waterkraan, het spuitmondstuk etc. Zodra de watervloei wordt gestopt, wordt de pomp automatisch weer uitgeschakeld. Let op! De leidingwaterautomaat wordt pas automatisch uitgeschakeld als de watervloei 100 % wordt gestopt. 19.Indien de pomp na gebruik weer wordt verwijderd moet bij de volgende aansluiting en ingebruik- neming zeker water worden bijgevuld.

11. Onderhoudsvoorschriften

De pomp is praktisch onderhoudsvrij. Het is echter aangeraden om de pomp regelmatig de controleren en in goede staat te houden teneinde een lange levensduur van de pomp te verzekeren. Let op! Vóór iedere onderhoudswerkzaamheid moet de pomp spanningsvrij worden geschakeld door de netstekker van de pomp uit de wandcontactdoos te trekken. Vóór een langdurig niet-gebruik of vóór het opbergen gedurende de winter moet de pomp grondig met water worden doorgespoeld, volledig geleegd en droog bewaard. Bij vorstgevaar moet de pomp volledig worden geleegd. Na een langdurige stilstand controleren of de rotor behoorlijk draait door de pomp kort in en uit te schakelen. Bij een eventuele verstopping van de pomp sluit U de drukleiding aan de waterleiding aan en verwijdert U de zuigslang. Draai dan de kraan van de waterleiding open. Schakel de pomp herhaaldelijk voor ca. twee seconden in. Op die manier kunnen verstoppingen meestal worden verholpen.

12. Vervangen van de netkabel

Let op! De netstekker van de pomp uit de wandcontactdoos trekken. Indien de netkabel defect is, mag die slechts door een deskundige elektricien worden vervangen.

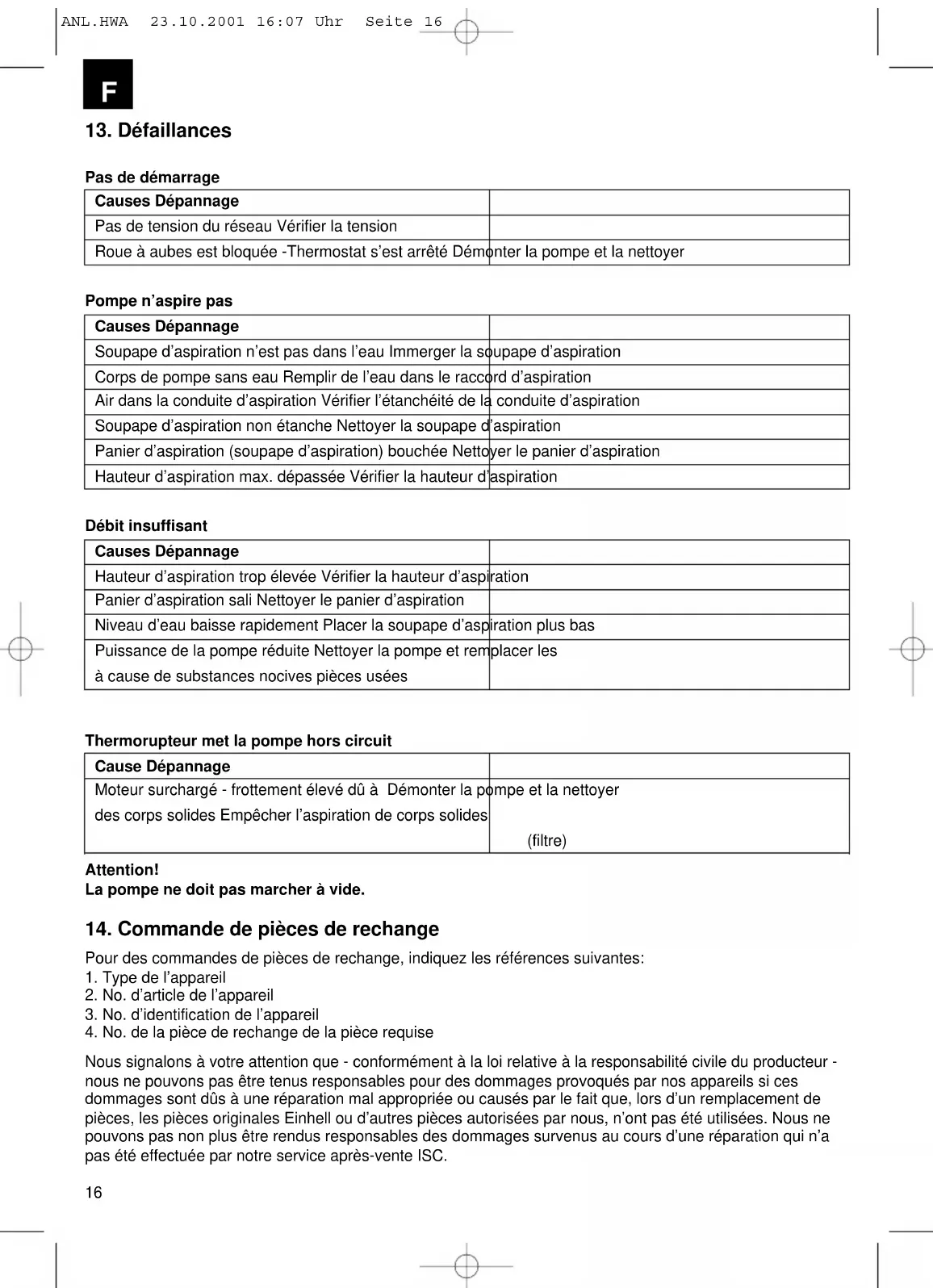

Motor start niet Oorzaken Verhelpen Geen netspanning Spanning controleren Pompwiel zit vast - motor werd door zijn Pomp uit elkaar halen en schoonmaken veiligheidsschakelaar uitgeschakeld Pomp zuigt niet aan Oorzaken Verhelpen Zuigklep niet in het water Zuigklep voldoende onderdompelen Pompkamer zonder water Water in de aanzuigaansluiting vullen Lucht in de zuigleiding Zuigleiding op dichtheid controleren Zuigklep lek Zuigklep reinigen Zuigkorf (zuigklep) verstopt Zuigkorf reinigen max. zuighoogte overschreden Zuighoogte controleren Onvoldoende wateropbrengst Oorzaken Verhelpen Zuighoogte te hoog Zuighoogte controleren Zuigkorf vervuild Zuigkorf reinigen Waterpeil daalt snel Zuigklep dieper plaatsen Wateropbrengst verminderd door verontreinigende stoffen Pomp reinigen en versleten stuk vervangen Motorbeveiligingsschakelaar schakelt de pomp uit Oorzaken Verhelpen Motor overbelast - wrijving door Pomp demonteren en reinigen, het vreemde stoffen te hoog aanzuigen van vreemde stoffen voorkomen (filter) Let op! De pomp mag niet drooglopen.

14. Bestellen van wisselstukken
