HWA 800 K - Pompe de surface EINHELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe de surface
Marque	Einhell
Modèle	HWA 800 K
Tension d'alimentation	230 V ~ 50 Hz
Puissance absorbée	800 W
Débit maximal	2400 l/h
Hauteur de refoulement maximale	45 m
Pression maximale	4,5 bar
Hauteur d'aspiration maximale	8 m
Raccord aspiration et refoulement	1" IG
Température d'eau maximale	35°C
Niveau de pression acoustique (LPA)	62 dB(A)
Niveau de puissance acoustique (LWA)	72 dB(A)
Numéro d'article	41.766.00
Protection moteur	Thermostat de surcharge intégré
Protection contre la marche à sec	Interrupteur de débit avec arrêt automatique
Type d'interrupteur	Interrupteur de débit automatique avec bouton RESET
Fluides refoulés	Eau claire, eau pluviale, eau de lessive peu concentrée
Domaines d'application	Arrosage, irrigation, alimentation en eau domestique
Disjoncteur différentiel recommandé	30 mA
Entretien	Rincer à l'eau claire, vidanger avant gel

FOIRE AUX QUESTIONS - HWA 800 K EINHELL

Comment amorcer la pompe HWA 800 K ?

Remplissez la pompe d'eau par le raccord de refoulement, puis ouvrez les robinets d'arrêt. Actionnez l'interrupteur MARCHE/ARRET. L'interrupteur de débit s'active et la pompe amorce pendant environ 15 secondes. Si nécessaire, appuyez sur le bouton RESET pour prolonger l'amorçage.

Que faire si la pompe ne démarre pas ?

Vérifiez la tension du réseau (230 V ~ 50 Hz). Si la roue à aubes est bloquée, démontez et nettoyez la pompe. Le thermostat peut avoir arrêté le moteur en cas de surchauffe ; attendez le refroidissement.

Que faire si la pompe n'aspire pas ?

Assurez-vous que la soupape d'aspiration est immergée et que le corps de pompe est rempli d'eau. Vérifiez l'étanchéité de la conduite d'aspiration et nettoyez le panier d'aspiration. La hauteur d'aspiration ne doit pas dépasser 8 mètres.

Comment protéger la pompe contre le gel ?

Avant une période de gel, videz complètement la pompe en retirant les bouchons de vidange. Rangez-la dans un endroit sec et à l'abri du gel. Ne laissez jamais d'eau stagner dans la pompe.

Quelle est la température maximale de l'eau autorisée ?

La température maximale du fluide refoulé est de 35°C en service continu. Ne pas dépasser cette valeur pour éviter d'endommager la pompe.

Peut-on utiliser la pompe avec de l'eau sale ou des produits chimiques ?

Non, cette pompe est conçue pour l'eau claire, l'eau pluviale et l'eau de lessive peu concentrée. Il est interdit de refouler des liquides inflammables, gazeux, explosifs, agressifs (acides, lessives) ou contenant des substances abrasives (sable).

Comment nettoyer la pompe ?

Débranchez la pompe. Rincez-la soigneusement à l'eau claire. Si elle est obstruée, raccordez la conduite de refoulement à une arrivée d'eau et mettez la pompe en marche par à-coups de 2 secondes pour déloger les bouchons.

Que signifie le voyant rouge allumé sur l'interrupteur de débit ?

La DEL rouge indique un blocage pour marche à sec : la pompe s'est arrêtée car le niveau d'eau est trop bas ou la conduite d'aspiration fuit. Vérifiez et corrigez le problème, puis appuyez sur le bouton RESET pour réinitialiser.

Comment régler la pression de mise en circuit de l'interrupteur de débit ?

Utilisez la vis de réglage (repère 4 sur l'interrupteur) pour ajuster la pression à laquelle la pompe se met en marche. La pression maximale de la pompe doit être d'au moins 0,6 bar supérieure à la pression d'ouverture.

Quelles précautions de sécurité sont essentielles ?

Utilisez un disjoncteur différentiel de 30 mA si la pompe est utilisée près de piscines ou plans d'eau. Ne jamais soulever la pompe par le câble, débranchez-la avant tout entretien, et ne laissez pas la pompe fonctionner à sec. Assurez-vous que les connexions électriques sont à l'abri de l'humidité.

MODE D'EMPLOI HWA 800 K EINHELL

1. Consignes de sécurité

m

• Prière de lire attentivement le mode d'emploi et de suivre les instructions. Familiarisez-vous avec l'appareil, le bon emploi et les consignes de sécurité à l'aide de ce mode d'emploi.
• Prenez des mesures appropriées pour mettre l'appareil hors de portée des enfants.
• L'utilisateur est responsable vis-à-vis des tiers dans le rayon de travail de l'appareil.
• Avant la mise en service, assurez-vous par un contrôle de spécialiste que les mesures préventives de protection électrique exigées sont existantes.
• Pendant le fonctionnement de la pompe, personne ne doit se trouver dans le fluide refoulé.
  ●L'utilisation de la pompe dans les piscines, les pièces d'eau ou les jets d'eau etc. est autorisée uniquement avec un disjoncteur à courant de défaut (courant de défaut max. : 30mA selon les normes VDE, partie 702). Veuillez consulter votre spécialiste électricien.
• Avant chaque emploi, faites un contrôle visuel de l'appareil. Ne pas utiliser l'appareil dans le cas où les dispositifs de sécurité sont endommagés ou usés. Ne jamais désactiver les dispositifs de sécurité.
• Utilisez l'appareil exclusivement pour l'application prévue dans le mode d'emploi.
• Vous êtes responsables de la sécurité dans le domaine de travail.
• Si le câble de la pompe ou la fiche sont détériorés par des effets extérieurs, ne jamais réparer le câble! Il faut absolument échanger le câble. Ce travail ne doit être confié qu'à un spécialiste électricien (voir chapitre "Changement du câble secteur").
  ●La tension de 230 V en courant alternatif indiquée sur la plaque signalétique de la pompe doit correspondre à la tension de secteur sur place.
• Ne jamais soulever, transporter ou fixer la pompe par le câble électrique.
• Assurez-vous que les connecteurs électriques se trouvent en dehors de la zone d'inondation et à l'abri de l'humidité.
• Débranchez l'appareil avant tout travail sur la pompe.

• Evitez que la pompe ne soit exposée à un jet d'eau direct.

• L'exploitant est responsable du respect des prescriptions de sécurité et d'installation locales (consultez éventuellement un specialiste électricien).
  ●L'utilisateur doit exclure des dommages consécutifs à l'inondation de locaux dûs à une défaillance de la pompe, en prenant des mesures appropriées (p.ex. installation d'alarme, pompe de réserve etc.).

• En cas de panne de la pompe, les travaux respectifs ne doivent être effectués que par un spécialiste électricien ou par le service après-vente ISC.
• Employez exclusivement les pièces de rechange Einhell.
• Ne jamais laisser marcher la pompe à sec ni l'utiliser si la conduite d'aspiration est fermée. Le fabricant n'assume aucune garantie pour des dommages de la pompe dûs à une marche à sec.

2. Durée de vie

La température maximale du fluide refoulé ne devrait pas dépasser +35°C en service continu.

Il est interdit de refouler des liquides inflammables, gaseux ou explosifs avec cette pompe.

Evitez également le refoulement de liquides aggressifs (acides, lessives, sève d'écoulement de silo) ainsi que de liquides contenant des substances abrasives (sable).

3. Application

Domaine d'application

• Sert à l'irrigation et l'arrosage d'espaces verts, de carrés de légumes et de jardins
• Pour l'utilisation avec des arroseurs
• Avec préfiltre pour la prise d'eau de pièces d'eau, de ruisseaux, de réservoirs d'eau pluviale, de citernes d'eau pluviale et de puits
  ●Alimentation en eau domestique

Fluides refoulés

Sert au refoulement d'eau claire (eau douce), d'eau pluviale ou d'eau de lessive peu concentrée/d'eau usée

4. Information d'utilisation

Par principe, nous recommandons l'utilisation d'un préfiltre et d'une garniture d'aspiration comprenant un tuyau flexible d'aspiration, un panier d'aspiration et une valve de retenue afin d'éviter un temps prolongé d'amorçage et un endommagement inutile de la pompe provoqué par des pierres ou des corps étrangers solides.

5. Caractéristiques techniques:

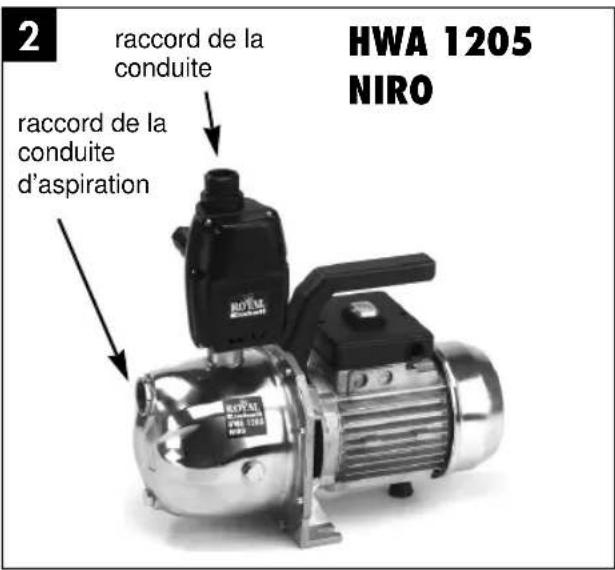

Royal HWA 800 K HWA 1205 NIRO
Tension de secteur: 230V ~ 50 Hz 230V ~ 50 Hz
Puissance absorbée: 800 W 1200 W
Débit max. 2400 l/h 3600 l/h
Hauteur de refoulement max. 45 m 45 m
Pression de refoulement max. 4,5 bar 4,5 bar
Hauteur d'aspiration 8 m 8 m
Raccord de refoulement et et d'aspiration: 1" IG	1" IG
Température d'eau max.	35°C 35°C
Niveau de pression acoustique LPA	62 dB(A)	69 dB(A)
Niveau de puissance acoustique LWA	72 dB(A)	79,6 dB(A)
Art.-No:	41.766.00	41.768.00

6. Installation électrique

• Le raccordement électrique se fait par une prise de courant à contact de protection de 230 V \~ 50 Hz. Protection par fusible: 10 ampères au minimum.
• La mise en et hors circuit s'effectue au moyen de l'interrupteur incorporé. Le témoin de contrôle dans l'interrupteur s'allume quand le moteur est mis en circuit.
• Le moteur est protégé contre les surcharges ou contre un blocage par le thermostat incorporé. En cas de surchauffe, le thermostat arrête la pompe automatiquement. Après le refroidissement, la pompe se remet automatiquement en circuit.

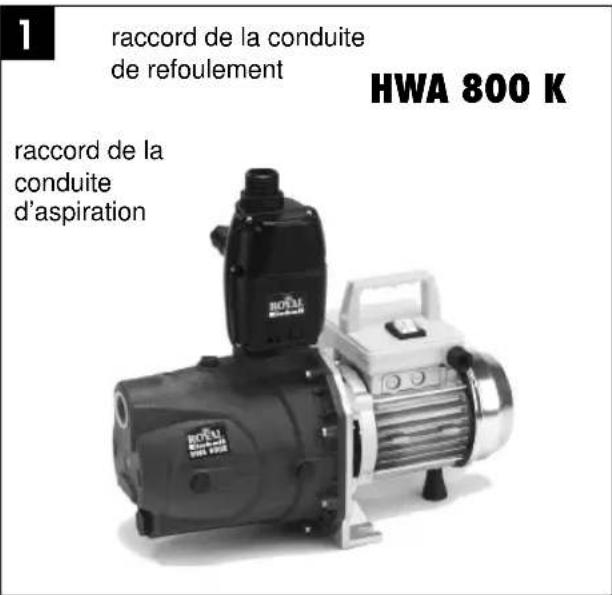

7. Conduite d'aspiration

• Visser un tuyau flexible d'aspiration (tuyau en plastique d'au moins 3/4" avec renforcement en spirale) directement ou à l'aide d'un raccord fileté sur le raccord d'aspiration (1"IG) de la pompe (voir fig. 1+2).
• Le tuyau flexible d'aspiration utilisé devrait être muni d'une soupape d'aspiration. Dans le cas où la soupape d'aspiration ne peut pas être utilisée, il faudrait installer une valve de retenue dans la conduite d'aspiration.

• Poser la conduite d'aspiration à partir de la prise d'eau vers la pompe en montant. Eviter impérativement la pose de la conduite d'aspiration au-dessus du niveau de la pompe. Les bulles d'air dans la conduite d'aspiration retardent et empêchent le processus d'aspiration.

• Les conduites d'aspiration et de refoulement doivent être installées de manière à ne pas exercer une pression mécanique sur la pompe.
  ●La soupape d'aspiration devrait se trouver profondément dans l'eau de sorte qu'une baisse du niveau d'eau ne provoque pas de marche à vide de la pompe.

• Une conduite d'aspiration non étanche empêche l'aspiration d'eau à cause de l'aspiration d'air.
• Eviter l'aspiration de corps étrangers (sable etc.), au besoin, installer un préfiltre.

F

8. Raccordement de la conduite de refoulement

●La conduite de refoulement (au moins 3/4") doit être directement raccordée à l'interrupteur de débit.
- Evidemment vous pouvez utiliser un tuyau de refoulement de 1/2" en employant des raccordements à vis appropriés. L'utilisation d'un tuyau de refoulement plus petit diminue le débit.

9. Caractéristiques techniques de l'interrupteur de débit

Tension de secteur: 230 V \~ 50 Hz

Courant nominal: 12 A

Pression de mise en circuit: 1 à 3,5 bar

Pression de service maxi: 10 bar

Température de l'eau: 55° C

Débit d'eau maxi: 80 l/min.

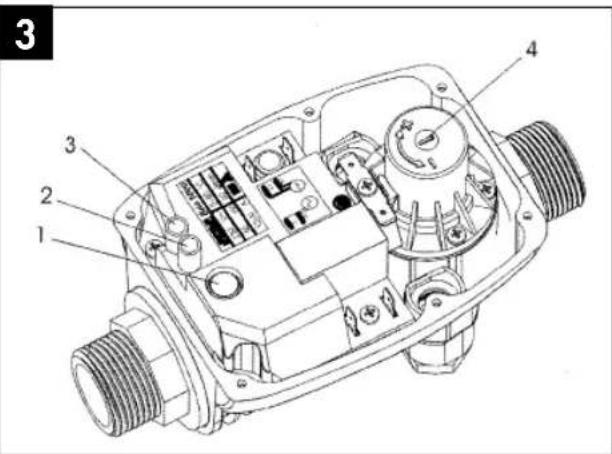

10. Fonctionnement de l'interrupteur de débit et mise en service

1. Bouton RESET
2. Diode électro-luminescente rouge (blocage en cas de marche à sec)
3. Diode électro-luminescente verte (prêt à fonctionner)
4. Vis de réglage de la pression de mise en circuit

Attention!

Afin d'assurer un fonctionnement correct de l'interrupteur de débit, la pression maximale de la pompe doit s'élever à au moins 0,6 bar de plus que la pression d'ouverture.

La pression de mise en circuit peut être réglée à l'aide de la vis de réglage (4).

Témoins lumineux:

DEL verte (3): prêt à fonctionner DEL rouge (2): blocage en cas de marche à sec (moteur de la pompe ne fonctionne pas)

Si la pompe n'aspire pas d'eau - lorsque le niveau d'eau est trop bas ou la conduite d'aspiration n'est pas étanche - l'interrupteur de débit arrête immédiatement la pompe et le témoin lumineux rouge (2) s'allume. Si la DEL rouge s'allume, contrôlez immédiatement le niveau d'eau ou l'étanchéité de la conduite d'aspiration. Lorsque vous avez détecté et éliminé toutes les défaillances, vous pouvez annuler la DEL rouge allumée en appuyant sur le bouton RESET (1) ou en commutant brièvement l'interrupteur MARCHE/ARRET. La DEL verte s'allume simultanément. Le système automatique de pompage d'eau est de nouveau prêt à fonctionner.

Mise en service

1. Placez la pompe sur une surface plane et stable.
2. Raccordez la conduite d'aspiration de façon à ce qu'elle soit prête à fonctionner.
3. Remplissez la pompe d'eau sur le côté du raccord de la conduite de refoulement.
4. Raccordez la conduite de refoulement de manière à ce qu'elle soit prête à fonctionner; ouvrez les robinets d'arrêt (robinet d'eau).
5. Raccordez la pompe à une prise de 230 V / 50 Hz.
6. Actionnez l'interrupteur MARCHE/ARRET. L'interrupteur de débit est activé (la DEL verte s'allume), la pompe se met en marche. Le processus d'aspiration est démarré pendant env. 15 secondes. Si, pendant ce temps, de l'eau est aspirée et passe par le robinet d'arrêt, la pompe peut être mise hors service en fermant le robinet d'arrêt. Si ces 15 secondes ne sont pas suffisantes pour aspirer l'eau, le processus d'aspiration peut être renouvelé en appuyant sur le bouton RESET. La pompe marche tant que le bouton RESET est enfoncé. Selon la hauteur d'aspiration et le débit d'air dans la conduite d'aspiration, le premier processus d'aspiration peut durer env. 0,5 à 5 minutes. Pour un processus d'aspiration prolongé, il faut de nouveau remplir d'eau.
7. Pendant le processus d'aspiration, assurer que les organes de fermeture (buses, soupapes etc.) dans la conduite de refoulement sont complètement ouverts de manière à permettre l'échappement libre de l'air dans la conduite d'aspiration.
8. Si le système automatique de pompage d'eau est directement raccordé à une conduite d'eau dans laquelle de la pression d'eau est déjà présente, il faut évidemment renoncer au processus d'aspiration à l'aide du bouton RESET. Dans ce cas, la pompe se met automatiquement en marche si vous ouvrez le robinet d'eau, la buse de pulvérisation etc. La pompe se met automatiquement hors circuit dès que le flux d'eau est arrêté. Attention! Le système automatique de pompage d'eau se met uniquement hors circuit, si le flux d'eau est arrêté à 100 %.
9. Si la pompe est enlevée après l'emploi, il faut impérativement remplir de l'eau avant le nouveau raccordement et la remise en service.

11. Consignes d'entretien

●La pompe ne nécessite presque pas d'entretien. Toutefois, nous recommandons un contrôle et un entretien réguliers pour une longue durée de vie. Attention!

Avant tout entretien, manoeuvrer la pompe hors tension. A cet effet, retirer la fiche de la pompe de la prise de courant.

• Avant une non-utilisation prolongée ou la conservation pendant l'hiver, rincer la pompe soigneusement à l'eau, la vider et la ranger dans un endroit sec.
• En cas de risque de gel, vider complètement la pompe.
• Après un temps d'arrêt prolongé, vérifier par une courte mise en et hors circuit que le rotor tourne parfaitement.
• Si la pompe était bouchée, raccorder la conduite de refoulement à la conduite d'eau et retirer le tuyau flexible d'aspiration. Ouvrir la conduite d'eau. Mettre la pompe plusieurs fois en circuit pendant env. deux secondes. De cette façon, les bouchages peuvent être éliminés dans la plupart des cas.

12. Changement du câble secteur

Attention! Débrancher l'appareil! Un câble électrique défectueux ne doit être remplacé que par un spécialiste électricien.

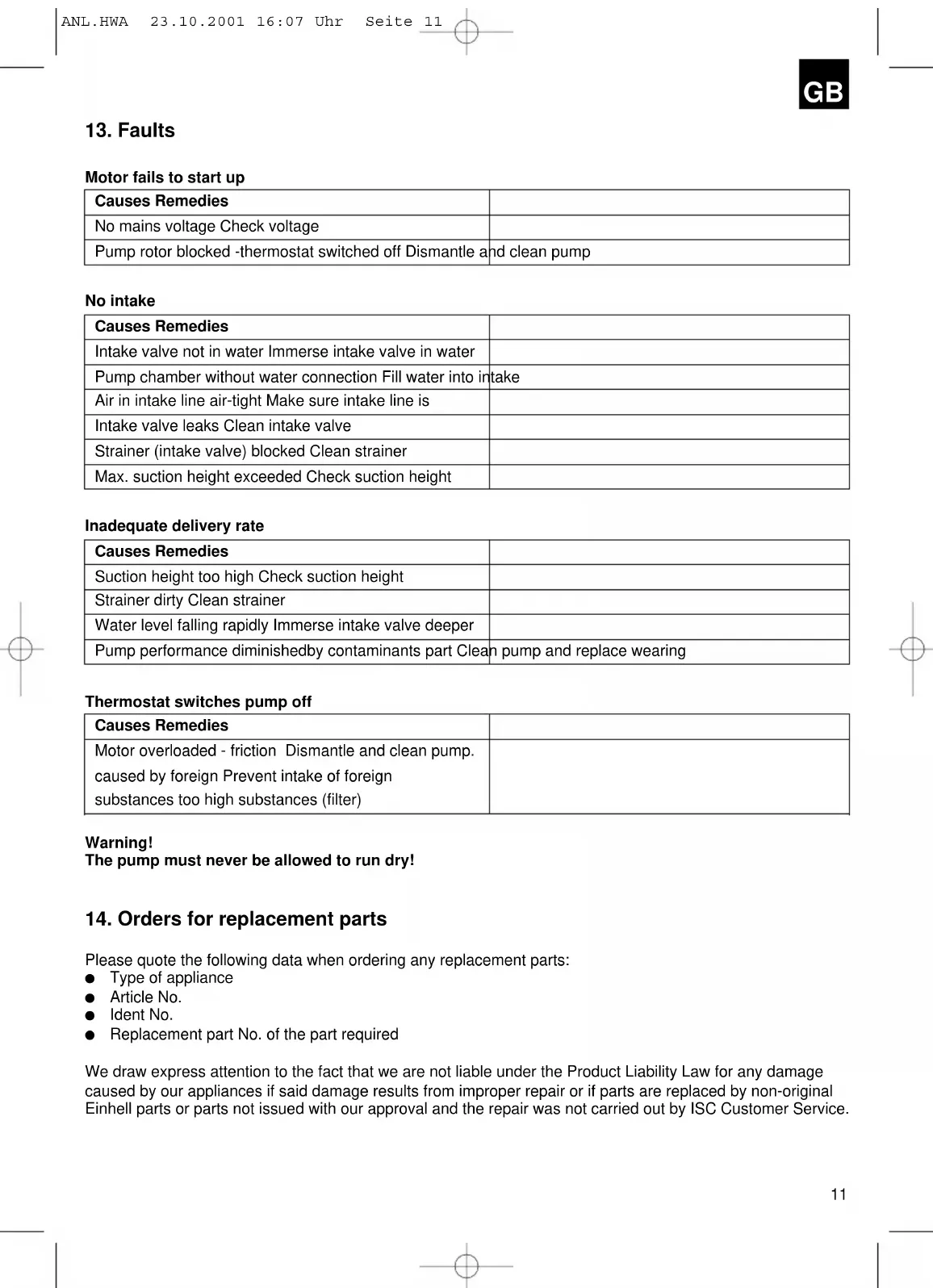

13. Défaillances

Pas de démarrage

Causes Dépannage
Pas de tension du réseau Vérifier la tension
Roue à aubes est bloquée -Thermostat s’est arrêté Démonter la pompe et la nettoyer

Pompe n'aspire pas

Causes Dépannage
Soupape d'aspiration n'est pas dans l'eau Immerger la soupape d'aspiration
Corps de pompe sans eau Remplir de l'eau dans le raccord d'aspiration
Air dans la conduite d'aspiration Vérifier l'étanchéité de la conduite d'aspiration
Soupape d'aspiration non étanche Nettoyer la soupape d'aspiration
Panier d'aspiration (soupape d'aspiration) bouchée Nettoyer le panier d'aspiration
Hauteur d'aspiration max. dépassée Vérifier la hauteur d'aspiration

Débit insuffisant

Causes Dépannage
Hauteur d'aspiration trop élevée Vérifier la hauteur d'aspiration
Panier d'aspiration sali Nettoyer le panier d'aspiration
Niveau d'eau baisse rapidement Placer la soupape d'aspiration plus bas
Puissance de la pompe réduite Nettoyer la pompe et remplacer les à cause de substances nocives pièces usées

Thermorupteur met la pompe hors circuit

Cause Dépannage
Moteur surchargé - frottement élevé dû à Démonter la pompe et la nettoyer des corps solides Empêcher l'aspiration de corps solides (filtre)	( FILtre)

Attention!

La pompe ne doit pas marcher à vide.

14. Commande de pièces de rechange

Pour des commandes de pièces de rechange, indiquez les références suivantes:

1. Type de l'appareil
2. No. d'article de l'appareil
3. No. d'identification de l'appareil
4. No. de la pièce de rechange de la pièce requise

Nous signalons à votre attention que - conformément à la loi relative à la responsabilité civile du producteur - nous ne pouvons pas être tenus responsables pour des dommages provoqués par nos appareils si ces dommages sont dûs à une réparation mal appropriée ou causés par le fait que, lors d'un remplacement de pièces, les pièces originales Einhell ou d'autres pièces autorisées par nous, n'ont pas été utilisées. Nous ne pouvons pas non plus être rendus responsables des dommages survenus au cours d'une réparation qui n'a pas été effectuée par notre service après-vente ISC.

NL

La période de garantie commence à partir de la date d'achat et dure 24 mois.

Sont pris en charge: les défauts de matériel ou de fonctionnement et de fabrication.

Les pièces de rechange requises et les heures de travail ne seront pas facturées.

Pas de prise en charge de garantie pour les dommages survenus ultérieurement.

Votre service après-vente.

NL EINHELL-GARANTIE

Sous réserve de modifications
