Producttype	Oppervlaktepomp
Merk	Einhell
Model	HWA 2000 INOX
Netspanning	230 V ~ 50 Hz
Opgenomen vermogen	800 W
Max. debiet	3600 l/u
Max. opvoerhoogte	42 m
Max. opvoerdruk	4,2 bar
Max. zuighoogte	8 m
Aansluiting zuig- en perszijde	1" BSP (binnendraad)
Max. watertemperatuur	35 °C
Geluidsdrukniveau LPA	66 dB(A)
Geluidsvermogensniveau LWA	76,6 dB(A)
Elektrische beveiliging	Aanbevolen aardlekschakelaar (30 mA)
Toepassingsgebieden	Irrigatie, besproeiing, huishoudelijke watertoevoer
Toegestane verpompte vloeistoffen	Schoon water, regenwater, laaggeconcentreerd waswater
Materiaal (pomphuis)	RVS
Type schakelaar	Debiet- en drukschakelaar
Motorbeveiliging	Beveiligingsthermostaat tegen overbelasting en blokkering
Onderhoud	Spoelen met schoon water, aftappen voor vorst, rotor controleren na langdurige inactiviteit
Vervangingsonderdelen	Alleen originele Einhell onderdelen gebruiken
Garantie	24 maanden vanaf aankoopdatum (materiaal- en productiefouten)

Veelgestelde vragen - HWA 2000 INOX EINHELL

Hoe moet ik de pomp vóór het eerste gebruik ontluchten?

Vul eerst de pomp met water via de persaansluiting. Sluit vervolgens de persleiding aan en zet de schakelaar op AAN. Houd de RESET-knop ingedrukt tijdens het zuigproces, dat afhankelijk van de zuighoogte meestal 0,5 tot 5 minuten duurt.

Wat te doen als de pomp niet start?

Controleer eerst de netspanning (230 V). Als de spanning correct is, is het waaierwiel mogelijk geblokkeerd: trek de stekker uit het stopcontact, demonteer de pomp en reinig deze. De beveiligingsthermostaat kan de motor ook hebben uitgeschakeld bij oververhitting; laat de pomp afkoelen, hij start automatisch opnieuw.

Wat te doen als de pomp niet zuigt?

Zorg ervoor dat de zuigklep is ondergedompeld en dat het pomphuis met water is gevuld. Controleer de dichtheid van de zuigleiding (geen luchtlekkage). Reinig de zuigmand en controleer of de zuighoogte niet meer dan 8 meter bedraagt.

Waarom is het debiet onvoldoende?

Mogelijke oorzaken: te hoge zuighoogte, vervuilde zuigmand, dalend waterniveau (plaats de klep lager), of slijtage van de pomp door schadelijke stoffen. Reinig de pomp en vervang versleten onderdelen indien nodig.

Hoe stel ik de inschakeldruk van de debietschakelaar af?

De inschakeldruk wordt ingesteld met de schroef op de debietschakelaar (markering 1 op het schema). Het instelbereik is 1 tot 2 bar. Draai de schroef om de druk te verhogen of te verlagen naar wens.

Wat betekent het rode lampje op de debietschakelaar?

Het rode lampje (rode LED) duidt op een blokkering bij drooglopen of een storing (spanningsschommelingen, overstroom). Het apparaat stopt. Om te resetten, drukt u op de RESET-knop of schakelt u het apparaat kort uit en weer in. Het rode lampje gaat uit en het groene lampje gaat branden, wat aangeeft dat het apparaat gereed is.

Hoe bescherm ik de pomp tegen vorst?

Bij vorstgevaar de pomp volledig leegmaken. Vóór langdurige stilstand in de winter de pomp grondig spoelen met water, leegmaken en op een droge plaats bewaren. Zorg ervoor dat er geen water in het pomphuis achterblijft.

Wat is de maximale temperatuur van het verpompte water?

De maximale temperatuur van de verpompte vloeistof mag bij continu gebruik niet hoger zijn dan 35 °C. Bij overschrijding kan de pomp beschadigd raken.

Welke vloeistoffen kunnen met deze pomp worden verpompt?

Deze pomp is ontworpen voor het verpompen van schoon water (zoet water), regenwater of laaggeconcentreerd waswater/afvalwater. Het is verboden om brandbare, gasvormige, explosieve, agressieve (zuren, logen, silosap) of schurende stoffen (zand) te verpompen.

Hoe onderhoud ik de pomp regelmatig?

Voordat u onderhoud pleegt, trekt u de stekker uit het stopcontact. Spoel de pomp na elk gebruik met schoon water. Vóór langdurige stilstand leegmaken en droog opslaan. Bij verstopping kunt u de persleiding aansluiten op een watertoevoer en de pomp een paar seconden laten draaien om de rotor te ontstoppen. Controleer regelmatig of de rotor vrij kan draaien.

GEBRUIKSAANWIJZING HWA 2000 INOX EINHELL

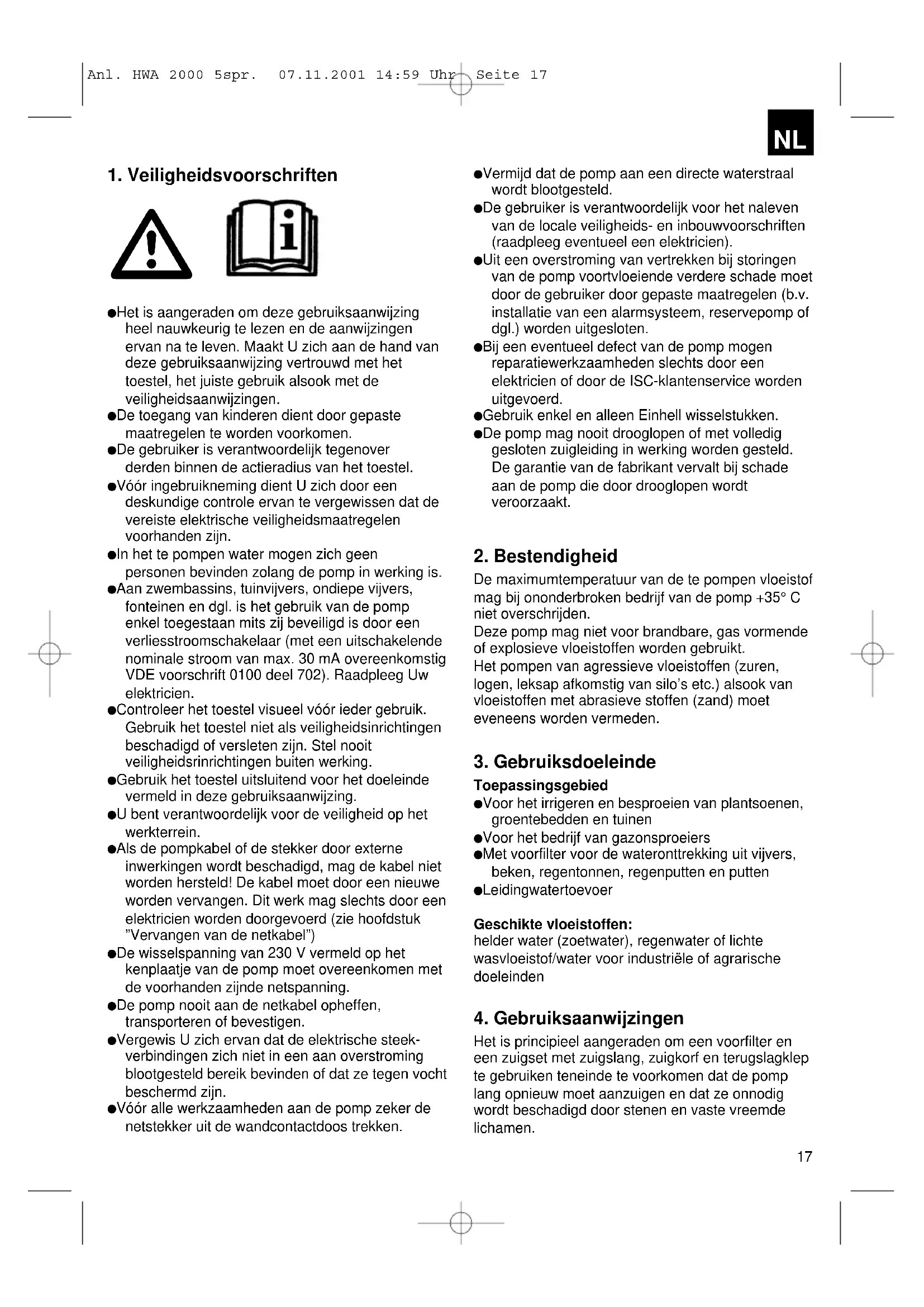

1. Veiligheidsvoorschriften

• Het is aangeraden om deze gebruiksaanwijzing heel nauwkeurig te lezen en de aanwijzingen ervan na te leven. Maakt U zich aan de hand van deze gebruiksaanwijzing vertrouwd met het toestel, het juiste gebruik alsook met de veiligheidsaanwijzingen.
• De toegang van kinderen dient door gepaste maatregelen te worden voorkomen.
• De gebruiker is verantwoordelijk tegenover derden binnen de actieradius van het toestel.
• Vóór ingebruikneming dient U zich door een deskundige controle ervan te vergewissen dat de vereiste elektrische veiligheidsmaatregelen voorhanden zijn.
• In het te pompen water mogen zich geen personen bevinden zolang de pomp in werking is.
• Aan zwembassins, tuinvijvers, ondiepe vijvers, fonteinen en dgl. is het gebruik van de pomp enkel toegestaan mits zij beveiligd is door een verliesstroomschakelaar (met een uitschakelende nominale stroom van max. 30 mA overeenkomstig VDE voorschrift 0100 deel 702). Raadpleeg Uw elektricien.
• Controleer het toestel visueel vóór ieder gebruik. Gebruik het toestel niet als veiligheidsinrichtingen beschadigd of versleten zijn. Stel nooit veiligheidsrinrichtingen buiten werking.
• Gebruik het toestel uitsluitend voor het doeleinde vermeld in deze gebruiksaanwijzing.
• U bent verantwoordelijk voor de veiligheid op het werkterrein.
• Als de pompkabel of de stekker door externe inwerkingen wordt beschadigd, mag de kabel niet worden hersteld! De kabel moet door een nieuwe worden vervangen. Dit werk mag slechts door een elektricien worden doorgevoerd (zie hoofdstuk "Vervangen van de netkabel")
• De wisselspanning van 230 V vermeld op het kenplaatje van de pomp moet overeenkomen met de voorhanden zijnde netspanning.
• De pomp nooit aan de netkabel opheffen, transporteren of bevestigen.
• Vergewis U zich ervan dat de elektrische steekverbindingen zich niet in een aan overstroming blootgesteld bereik bevinden of dat ze tegen vocht beschermd zijn.
• Vóór alle werkzaamheden aan de pomp zeker de netstekker uit de wandcontactdoos trekken.

●Vermijd dat de pomp aan een directe waterstraal wordt blootgesteld.
- De gebruiker is verantwoordelijk voor het naleven van de locale veiligheids- en inbouwvoorschriften (raadpleeg eventueel een elektricien).
- Uit een overstroming van vertrekken bij storingen van de pomp voortvloeiende verdere schade moet door de gebruiker door gepaste maatregelen (b.v. installatie van een alarmsysteem, reservepomp of dgl.) worden uitgesloten.
- Bij een eventueel defect van de pomp mogen reparatiewerkzaamheden slechts door een elektricien of door de ISC-klantenservice worden uitgevoerd.
-Gebruik enkel en alleen Einhell wisselstukken.
- De pomp mag nooit drooglopen of met volledig gesloten zuigleiding in werking worden gesteld. De garantie van de fabrikant vervalt bij schade aan de pomp die door drooglopen wordt veroorzaakt.

2. Bestendigheid

De maximumtemperatuur van de te pompen vloeistof mag bij ononderbroken bedrijf van de pomp +35°C niet overschrijden.

Deze pomp mag niet voor brandbare, gas vormende of explosieve vloeistoffen worden gebruikt.

Het pompen van agressieve vloeistoffen (zuren, logen, leksap afkomstig van silo's etc.) alsook van vloeistoffen met abrasieve stoffen (zand) moet eveneens worden vermeden.

3. Gebruiksdoeleinde

Toepassingsgebied

●Voor het irrigeren en besproeien van plantsoenen, groentebedden en tuinen
●Voor het bedrijf van gazonsproeiers
- Met voorfilter voor de wateronttrekking uit vijvers, beken, regentonnen, regenputten en putten
●Leidingwatertoevoer

Geschikte vloeistoffen:

helder water (zoetwater), regenwater of lichte wasvloeistof/water voor industriële of agrarische doeleinden

4. Gebruiksaanwijzingen

Het is principieel aangeraden om een voorfilter en een zuigset met zuigslang, zuigkorf en terugslagklep te gebruiken teneinde te voorkomen dat de pomp lang opnieuw moet aanzuigen en dat ze onnodig wordt beschadigd door stenen en vaste vreemde lichamen.

NL

Royal HWA 2000 HWA 2000 INOX
Netaansluiting: 230V ~ 50 Hz 230V ~ 50 Hz
Opgenomen vermogen: 800 W 800 W
Wateropbrengst max. 3600 l/h 3600 l/h
Opvoerhoogte max. 42 m 42 m
Manometerdruk max 4,2 bar 4,2 bar
Zuighoogte max. 8 m 8 m
Druk- en zuigaansluiting: 1” IG 1” IG
Watertemperatuur max. 35°C 35°C
Geluidsdrukniveau LPA	66 dB(A)	66 dB(A)
Geluidsvermogen LWA	76,6 dB(A)	76,6 dB(A)
Artikelnr.:	41.765.00	41.765.50

6. Elektrische aansluiting

• De pomp moet worden aangesloten aan een wandcontactdoos met aardingscontact 230 V \~ 50 Hz. Beveiliging minstens 10 ampère.
• Het in- en uitschakelen gebeurt met behulp van de ingebouwde schakelaar. De verklikker in de schakelaar licht op bij ingeschakelde motor.
• De ingebouwde motorveiligheidsschakelaar beschermt de motor tegen overbelasting of blokkering. In geval van oververhitting wordt de pomp automatisch uitgeschakeld. Na het afkoelen wordt de pomp opnieuw automatisch ingeschakeld.

7. Zuigleiding

• Een zuigslang (kunststofslang minstens 3/4" met spiraalversterking) rechtstreeks of met een draadnippel aan de zuigaansluiting (1" IG) van de pomp schroeven (zie fig. 1+2)
• Het is aangeraden om de gebruikte zuigslang van een zuigklep te voorzien. Indien de zuigklep niet kan worden gebruikt, is het raadzaam om in de zuigleiding een terugslagklep te installeren.
• De zuigleiding van de plaats van wateronttrekking naar de pomp stijgend plaatsen. Plaats de zuigleiding zeker niet hoger dan de pomp; luchtbellen in de zuigleiding vertragen en verhinderen het aanzuigproces.

• Zuig- en drukleiding moeten worden aangebracht zodat deze geen mechanische druk op de pomp uitoefenen.

• De zuigklep moet diep genoeg ondergedompeld zijn om te voorkomen dat de pomp droogloopt door het dalen van het waterpeil.

• Een lekke zuigleiding verhindert het aanzuigen van water door lucht aan te zuigen.
  ●Vermijd zeker het aanzuigen van vreemde voorwerpen (zand etc.). Desnoods moet een voorfilter worden aangebracht.

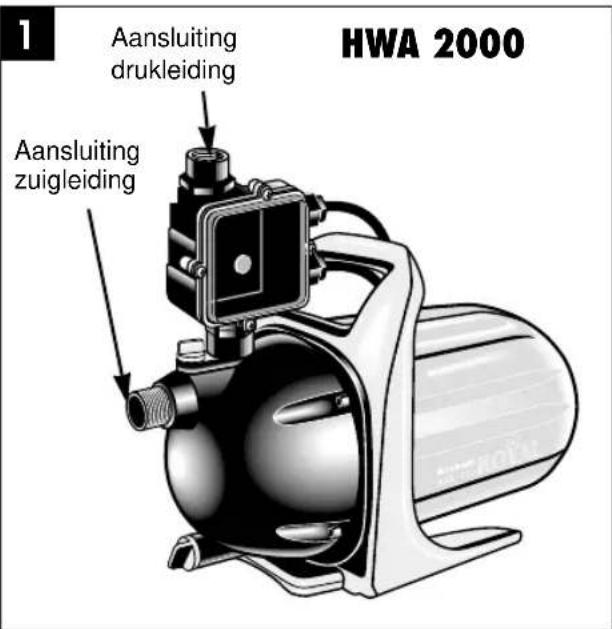

1 HWA 2000 Aansluiting drukleiding Aansluiting zuigleiding

NL

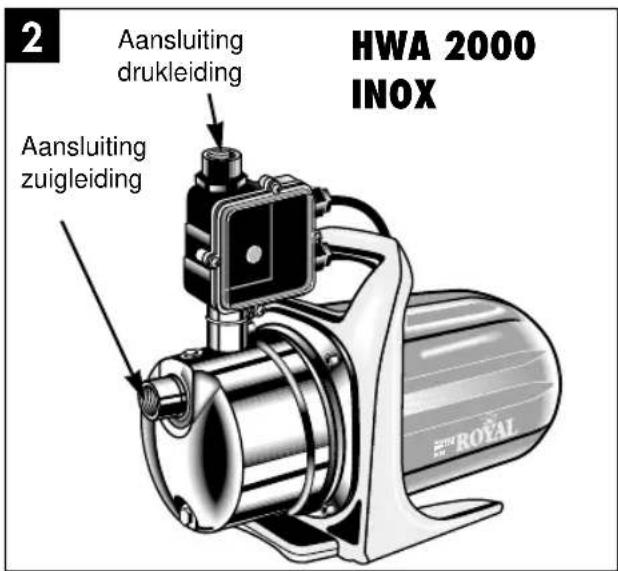

2 Aansluiting drukleiding Aansluiting zuigleiding HWA 2000 INOX

8. Aansluiting van de drukleiding

• De drukleiding (minstens 3/4" dik) moet rechtstreeks op de stromingsschakelaar worden aangesloten.
• Met behulp van overeenkomstige schroefstukken kan uiteraard een drukslang van 1/2" worden gebruikt. De wateropbrengst wordt door de kleinere drukslang gereduceerd.

9. Technische gegevens van de stromingsschakelaar

Netaansluiting: 230 V \~ 50 Hz

Inschakeldruk: afstelbaar 1 - 2 bar

max. houdbare druk: 10 bar

max. waterdebiet: 80 l/min

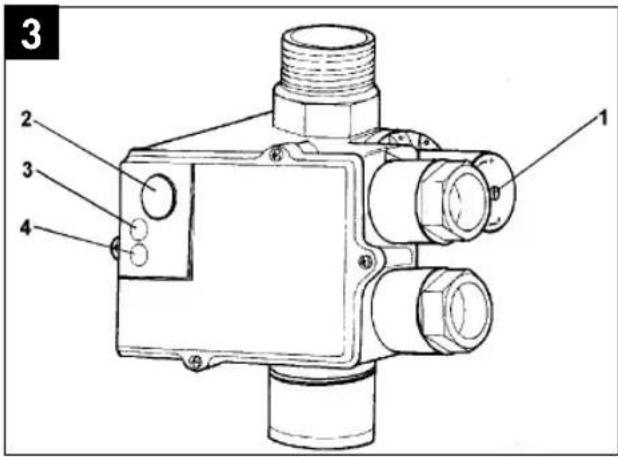

10. Functie van de stromings- schakelaar en inbedrijfstelling

3 2 3 4 1

1: Drukafstelschroef
2: RESET-knop
3: Rode LED (blokkering tegen droog lopen)
4: Groene LED (bedrijfsklaar)

De inschakeldruk kan met behulp van de schroef (1) worden veranderd.

Controlelampjes:

Groene LED: bedrijfsklaar

Rode LED: blokkering tegen droog lopen (motor draait niet)

De rode LED licht op bij storingen (spanningsschommelingen, overstroom etc.). Daarbij wordt het toestel tevens uitgeschakeld. De rode LED gaat uit en de groene begint te branden door de RESET-knop (2) in te drukken of door kort AAN/UIT te schakelen. De stromingsschakelaar is dan opnieuw bedrijfsklaar.

Ingebruikneming

1. Pomp aan een effen en vaste standplaats installeren
2. Zuigleiding bedrijfsklaar aanbrengen
3. Elektrische aansluiting uitvoeren
4. Pomp aan de drukaansluiting met water vullen.
5. Drukleiding bedrijfsklaar aanbrengen.
6. De AAN/UIT-schakelaar inschakelen (controlelampje aan de schakelaar brandt). De stromingsschakelaar is geactiveerd (groene LED brandt).
7. Bij het aanzuigen moet u de RESET-knop voortdurend blijven indrukken. De pomp draait zolang u deze knop blijft indrukken. Naargelang van de aanzuighoogte en hoeveelheid lucht in de zuigleiding kan het eerste aanzuigen ongeveer 0,5 tot 5 min. bedragen. Als het aanzuigen langer duurt is het aan te raden

NL

opnieuw water bij te vullen.

1. Tijdens het aanzuigproces moeten de in de drukleiding voorhanden zijnde afsluiters (sproeimondstukken, kleppen etc.) volledig opengedraaid zijn zodat de lucht ingesloten in de zuigleiding vrij kan ontsnappen.
2. Indien de leidingwaterautomaat rechtstreeks op een waterleiding wordt aangesloten waarin reeds waterdruk voorhanden is, moet men vanzelfsprekend afzien van het aanzuigen met behulp van de RESET-knop. In dit geval wordt de pomp automatisch ingeschakeld bij het open draaien van de waterkraan, het spuitmondstuk etc. Zodra de watervloei wordt gestopt, wordt de pomp automatisch weer uitgeschakeld. Let op! De leidingwaterautomaat wordt pas automatisch uitgeschakeld als de watervloei 100 % wordt gestopt.
3. Indien de pomp na gebruik weer wordt verwijderd moet bij de volgende aansluiting en ingebruik-neming zeker water worden bijgevuld.

11. Onderhoudsvoorschriften

- De pomp is praktisch onderhoudsvrij. Het is echter aangeraden om de pomp regelmatig de controleren en in goede staat te houden teneinde een lange levensduur van de pomp te verzekeren. Let op!

Vóór iedere onderhoudswerkzaamheid moet de pomp spanningsvrij worden geschakeld door de netstekker van de pomp uit de wandcontactdoos te trekken.

• Vóór een langdurig niet-gebruik of vóór het opbergen gedurende de winter moet de pomp grondig met water worden doorgespoeld, volledig geleegd en droog bewaard.
• Bij vorstgevaar moet de pomp volledig worden geleegd.
  ●Na een langdurige stilstand controleren of de rotor behoorlijk draait door de pomp kort in en uit te schakelen.
• Bij een eventuele verstopping van de pomp sluit U de drukleiding aan de waterleiding aan en verwijdert U de zuigslang. Draai dan de kraan van de waterleiding open. Schakel de pomp herhaaldelijk voor ca. twee seconden in. Op die manier kunnen verstoppingen meestal worden verholpen.

12. Vervangen van de netkabel

Let op! De netstekker van de pomp uit de wandcontactdoos trekken. Indien de netkabel defect is, mag die slechts door een deskundige elektricien worden vervangen.

13. Storingen

Motor start niet

Oorzaken Verhelpen
Geen netspanning Spanning controleren
Pompwiel zit vast - motor werd door zijn Pomp uit elkaar halveiligheidsschakelaar uitgeschakeld	en en schoonmaken

Pomp zuigt niet aan

Oorzaken Verhelpen
Zuigklep niet in het water Zuigklep voldoende onderdompelen
Pompkamer zonder water Water in de aanzuigaansluiting vullen
Lucht in de zuigleiding Zuigleiding op dichtheid controleren
Zuigklep lek Zuigklep reinigen
Zuigkorf (zuigklep) verstopt Zuigkorf reinigen
max. zuighoogte overschreden Zuighoogte controleren

Onvoldoende wateropbrengst

Oorzaken Verhelpen
Zuighoogte te hoog Zuighoogte controleren
Zuigkorf vervuild Zuigkorf reinigen
Waterpeil daalt snel Zuigklep dieper plaatsen
Wateropbrengst verminderd door verontreinigende stoffen Pomp reinigen en versleten stuk vervangen

Motorbeveiligingsschakelaar schakelt de pomp uit

Oorzaken Verhelpen
Motor overbelast - wrijving door Pomp demonteren en reinigen, het vreemde stoffen te hoog aanzuigen van vreemde stoffen voorkomen (filter)

Let op!

De pomp mag niet drooglopen.

14. Bestellen van wisselstukken

Als U wisselstukken bestelt, gelieve volgende gegevens te vermelden:

●Type van het toestel
- Artikelnummer van het toestel
●ldent-nummer van het toestel
●Wisselstuknummer van het benodigde stuk

Er wordt met nadruk op gewezen dat wij volgens de productaansprakelijkheidswet niet voor schade veroorzaakt door onze toestellen kunnen aansprakelijk worden gesteld, als die aan een ondeskundige herstelling te wijten is of als bij het vervangen van onderdelen niet onze originele Einhell wisselstukken of niet door ons vrijgegeven stukken worden gebruikt en de herstelling niet door de ISC klantenservice wordt uitgevoerd.

E

De garantieduur beginnt op de koopdatum en bedraagt 2 jaar.

De garantie geldt voor gebreken aan de uitvoering of materiaal- en functiefouten.

Da daarvoor benodigde onderdelen en het arbeidsloon worden niet in rekening gebracht.

Geen garantie op verdere schaden.

uw contactpersoon van de klantenservice

© CERTIFICADO DE GARANTIA EINHELL

Coebergerstraat No 49

B-2018 Antwerpen

E Comercial Einhell S.A.

Carretera Sanguesa

E-31310 Carcastillo/Navarra

Technische wijzigingen voorbehouden
