HWA 2000 INOX - Bomba de superficie EINHELL - Manual de uso y guía de instrucciones gratis

Tipo de producto	Bomba de superficie
Marca	Einhell
Modelo	HWA 2000 INOX
Tensión de red	230 V ~ 50 Hz
Potencia absorbida	800 W
Caudal máx.	3600 l/h
Altura de impulsión máx.	42 m
Presión de impulsión máx.	4,2 bar
Altura de aspiración máx.	8 m
Conexión de aspiración e impulsión	1" IG (rosca interior)
Temperatura del agua máx.	35 °C
Nivel de presión acústica LPA	66 dB(A)
Nivel de potencia acústica LWA	76,6 dB(A)
Protección eléctrica	Interruptor diferencial recomendado (30 mA)
Ámbitos de aplicación	Riego, jardinería, suministro de agua doméstico
Fluidos impulsados permitidos	Agua clara, agua de lluvia, agua de lavado poco concentrada
Material (cuerpo de bomba)	Inoxidable
Tipo de interruptor	Interruptor de caudal con ajuste de presión
Protección del motor	Termostato de protección contra sobrecarga y bloqueo
Mantenimiento	Enjuagar con agua clara, vaciar antes de heladas, verificar el rotor tras inactividad prolongada
Piezas de repuesto	Utilizar exclusivamente piezas originales Einhell
Garantía	24 meses a partir de la fecha de compra (defectos de material y fabricación)

Preguntas frecuentes - HWA 2000 INOX EINHELL

¿Cómo cebar la bomba antes del primer uso?

Llene primero la bomba con agua por la conexión de impulsión. Luego, conecte la tubería de impulsión y ponga el interruptor en posición ENCENDIDO. Mantenga pulsado el botón RESET durante el proceso de aspiración, que suele durar de 0,5 a 5 minutos según la altura de aspiración.

¿Qué hacer si la bomba no arranca?

Primero verifique la tensión de red (230 V). Si la tensión es correcta, es posible que el rodete esté bloqueado: desconecte la bomba, desmóntela y límpiela. El termostato de protección también puede haber detenido el motor en caso de sobrecalentamiento; deje enfriar la bomba, se reiniciará automáticamente.

¿Qué hacer si la bomba no aspira?

Asegúrese de que la válvula de aspiración esté sumergida y que el cuerpo de bomba esté lleno de agua. Verifique la estanqueidad de la tubería de aspiración (sin entrada de aire). Limpie la cesta de aspiración y compruebe que la altura de aspiración no supere los 8 metros.

¿Por qué el caudal es insuficiente?

Causas posibles: altura de aspiración demasiado alta, cesta de aspiración obstruida, nivel de agua que baja (coloque la válvula más abajo) o desgaste de la bomba debido a sustancias nocivas. Limpie la bomba y reemplace las piezas desgastadas si es necesario.

¿Cómo ajustar la presión de conexión del interruptor de caudal?

La presión de conexión se ajusta mediante el tornillo situado en el interruptor de caudal (marca 1 en el esquema). El rango de ajuste es de 1 a 2 bar. Gire el tornillo para aumentar o disminuir la presión según sea necesario.

¿Qué significa el piloto rojo en el interruptor de caudal?

El piloto rojo (LED rojo) indica un bloqueo en caso de marcha en seco o una avería (variaciones de tensión, sobreintensidad). El aparato se detiene. Para reiniciar, pulse el botón RESET o apague y encienda brevemente el aparato. El piloto rojo se apaga y el piloto verde se enciende, indicando que el aparato está listo.

¿Cómo proteger la bomba de las heladas?

En caso de riesgo de heladas, vacíe completamente la bomba. Antes de una inactividad prolongada en invierno, enjuague la bomba cuidadosamente con agua, vacíela y guárdela en un lugar seco. Asegúrese de que no quede agua en el cuerpo de bomba.

¿Cuál es la temperatura máxima del agua impulsada?

La temperatura máxima del fluido impulsado no debe superar 35 °C en servicio continuo. Por encima, la bomba podría dañarse.

¿Qué líquidos se pueden bombear con esta bomba?

Esta bomba está diseñada para impulsar agua clara (agua dulce), agua de lluvia o agua de lavado poco concentrada/agua residual. Está prohibido impulsar líquidos inflamables, gaseosos, explosivos, agresivos (ácidos, lejías, savia de silo) o que contengan sustancias abrasivas (arena).

¿Cómo mantener la bomba regularmente?

Antes de cualquier mantenimiento, desconecte la bomba. Enjuáguela con agua clara después de cada uso. Antes de una larga inactividad, vacíela y almacénela en seco. En caso de obstrucción, puede conectar la tubería de impulsión a una entrada de agua y poner la bomba en funcionamiento durante unos segundos para desatascar el rodete. Verifique periódicamente que el rodete gire libremente.

MANUAL DE USUARIO HWA 2000 INOX EINHELL

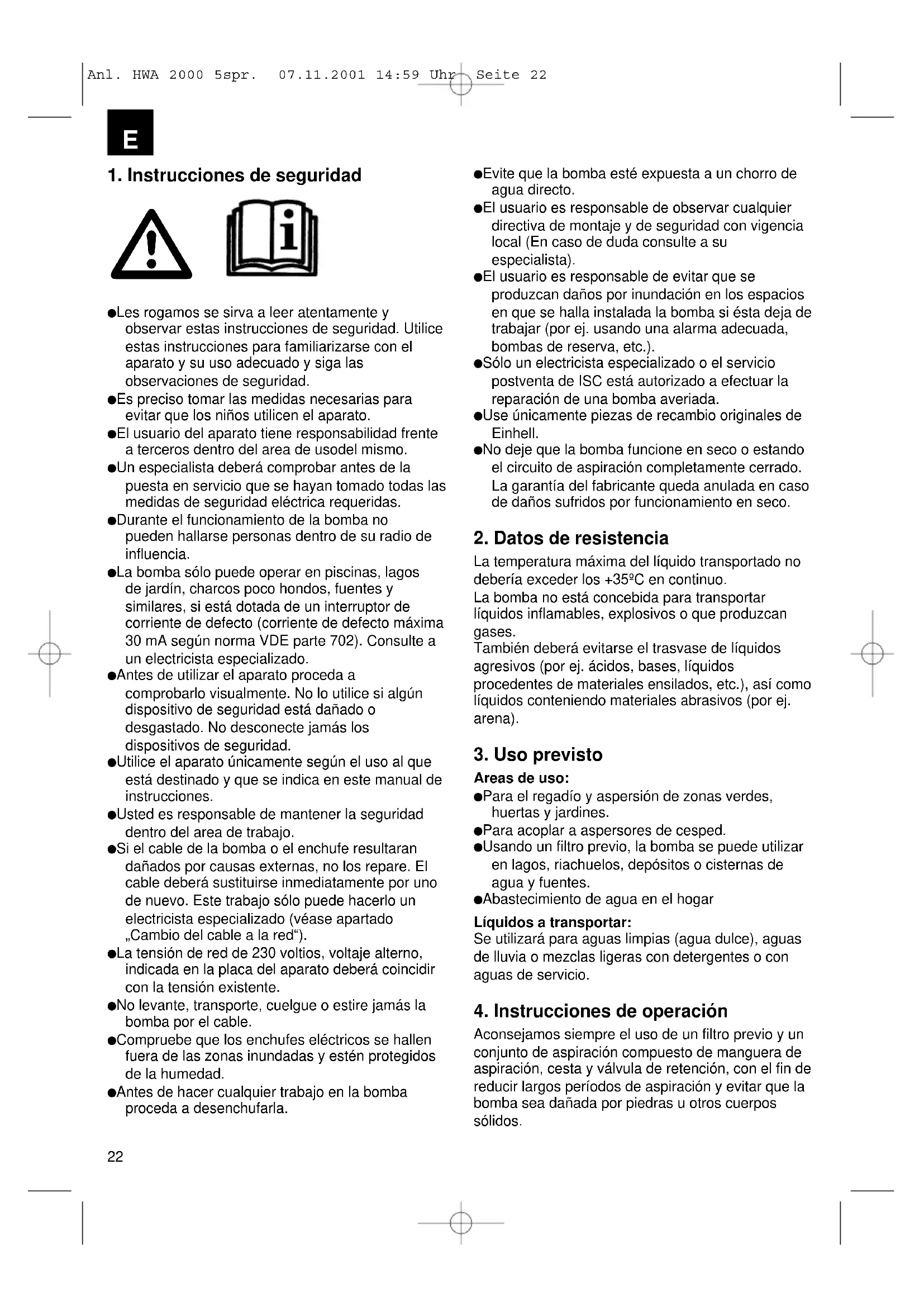

1. Instrucciones de seguridad

• Les rogamos se sirva a leer atentamente y observar estas instrucciones de seguridad. Utilice estas instrucciones para familiarizarse con el aparato y su uso adecuado y siga las observaciones de seguridad.
• Es preciso tomar las medidas necesarias para evitar que los niños utilicen el aparato.
• El usuario del aparato tiene responsabilidad frente a terceros dentro del área de usodel mismo.
• Un especialista deberá comprobar antes de la puesta en servicio que se hayan tomado todas las medidas de seguridad eléctrica requeridas.
  ●Durante el funcionamiento de la bomba no pueden hallarse personas dentro de su radio de influencia.
  ●La bomba sólo puede operar en piscinas, lagos de jardín, charcos poco hondos, fuentes y similares, si está dotada de un interruptor de corriente de defecto (corriente de defecto máxima 30 mA según norma VDE parte 702). Consulte a un electricista especializado.
• Antes de utilizar el aparato proceda a comprobarlo visualmente. No lo utilice si algún dispositivo de seguridad está dañado o desgastado. No desconecte jamás los dispositivos de seguridad.
• Utilice el aparato únicamente según el uso al que está destinado y que se indica en este manual de instrucciones.
• Usted es responsable de mantener la seguridad dentro del area de trabajo.
• Si el cable de la bomba o el enchufe resultaran dañados por causas externas, no los repare. El cable deberá sustituirse inmediatamente por uno de nuevo. Este trabajo sólo puede hacerlo un electricista especializado (véase apartado „Cambio del cable a la red“).
  ●La tensión de red de 230 voltios, voltaje alterno, indicada en la placa del aparato deberá coincidir con la tensión existente.
• No levante, transporte, cuelgue o estire jamás la bomba por el cable.
• Compruebe que los enchufes eléctricos se hallen fuera de las zonas inundadas y estén protegidos de la humedad.

• Antes de hacer cualquier trabajo en la bomba proceda a desenchufarla.

• Evite que la bomba esté expuesta a un chorro de agua directo.

• El usuario es responsable de observar cualquier directiva de montaje y de seguridad con vigencia local (En caso de duda consulte a su especialista).
• El usuario es responsable de evitar que se produzcan daños por inundación en los espacios en que se halla instalada la bomba si ésta deja de trabajar (por ej. usando una alarma adecuada, bombas de reserva, etc.).
• Sólo un electricista especializado o el servicio postventa de ISC está autorizado a efectuar la reparación de una bomba averiada.
• Use únicamente piezas de recambio originales de Einhell.
• No deje que la bomba funcione en seco o estando el circuito de aspiración completamente cerrado. La garantía del fabricante queda anulada en caso de daños sufridos por funcionamiento en seco.

2. Datos de resistencia

La temperatura máxima del líquido transportado no debería exceder los +35°C en continuo.

La bomba no está concebida para transportar líquidos inflamables, explosivos o que produzcan gases.

También deberá evitarse el trasvase de líquidos agresivos (por ej. ácidos, bases, líquidos procedentes de materiales ensilados, etc.), así como líquidos conteniendo materiales abrasivos (por ej. arena).

3. Uso previsto

Areas de uso:

• Para el regadío y aspersión de zonas verdes, huertas y jardines.
  ●Para acoplar a aspersores de cesped.
  ●Usando un filtro previo, la bomba se puede utilizar en lagos, riachuelos, depósitos o cisternas de agua y fuentes.
  ●Abastecimiento de agua en el hogar

Se utilizará para aguas limpias (agua dulce), aguas de lluvia o mezclas ligeras con detergentes o con aguas de servicio.

4. Instrucciones de operación

Aconsejamos siempre el uso de un filtro previo y un conjunto de aspiración compuesto de manguera de aspiración, cesta y válvula de retención, con el fin de reducir largos períodos de aspiración y evitar que la bomba sea dañada por piedras u otros cuerpos sólidos.

E

1. Características técnicas:

Royal HWA 2000 HWA 2000 INOX
Tensión de red 230V ~ 50 Hz 230V ~ 50 Hz
Potencia absorvida 800 W 800 W
Caudal max. 3600 l/h 3600 l/h
Altura de elevación max. 42 m 42 m
Presión de elevación max. 4,2 bar 4,2 bar
Altura de aspiración max. 8 m 8 m
Conexiones de presión y aspiración: 1” IG 1” IG
Temperatura max. del agua: 35°C 35°C
Nivel de presión acústica LPA	66 dB(A)	66 dB(A)
Nivel de potencia acústica LWA	76,6 dB(A)	76,6 dB(A)
No. de art.:	41.765.00	41.765.50

6. Conexión eléctrica

●La conexión eléctrica se hará a un enchufe tipo Schuko, 230 V y 50 Hz. Con una protección de al menos 10 amperios..
- La conexión/desconexión se efectúa mediante interruptor incorporado. Si el motor está conectado se enciende una luz piloto verde en dicho interruptor.
- El motor está dotado de una protección contra sobretemperatura y bloqueo. Dicho dispositivo de seguridad desconecta la bomba automáticamente siempre que se presenta una sobretemperatura. Una vez enfriado el motor, la bomba se pone en marcha de nuevo automáticamente.

7. Manguera de aspiración

• Atornillar a la conexión de aspiración (1" IG) de la bomba, una manguera de aspiración (de plástico de al menos 3/4" con refuerzo en espiral), ya sea directamente o con un racor filetado,. (véase ilus. 1+2).
• La maguera de aspiración utilizada debería estar dotada de una válvula de aspiración. De no poder usarse dicha válvula se recomienda instalar una válvula de retención en la manguera.
• Instalar la manguera del punto de extracción del agua a la bomba, en ascendente. Evítese en todo momento instalar la manguera más arriba de la altura de la bomba. Las burbujas que se formen en la manguera retrasarán o incluso impedirán el proceso de aspiración.

●Las mangueras de aspiración y de presión deberán instalarse de manera que no ejerzan una presión mecánica sobre la bomba.
●La válvula de aspiración deberá estar a profundidad suficiente para evitar que la bomba trabaje en seco.
- Tan pronto como una manguera permita la entrada de aire se formarán burbujas que impedirán la aspiración del agua.
- Es imprescindible evitar la aspiración de cuerpos sólidos (arena, etc.), use un filtro siempre que sea conveniente.

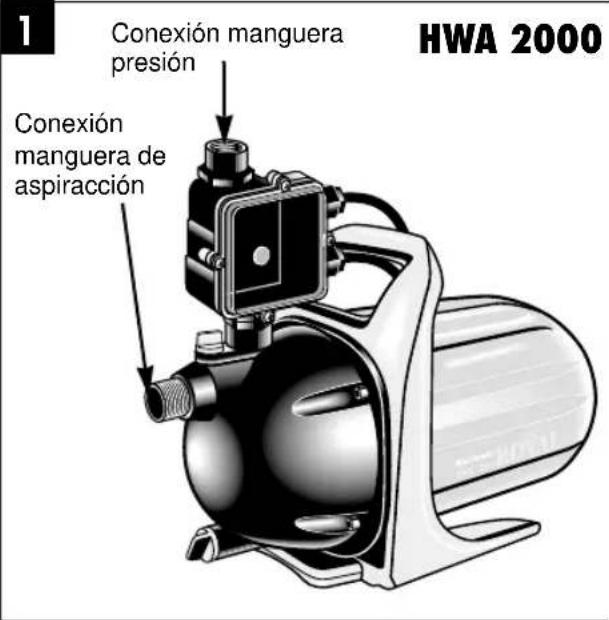

1 HWA 2000 Conexión manguera presión Conexión manguera de aspiración

E

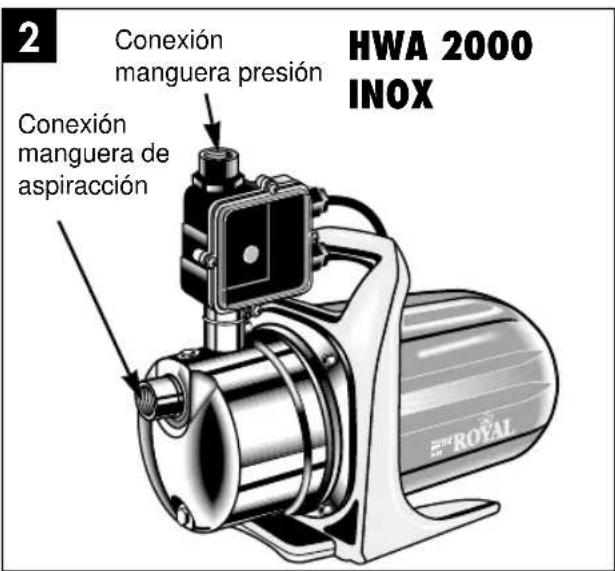

2 HWA 2000 INOX Conexión manguera presión Conexión manguera de aspiración

8. Conexión de la manguera de presión

●La tubería a presión (de al menos 3/4") deberá conectarse directamente al interruptor de caudal.
●Naturalmente que puede emplearse una manguera de 1/2", usando los racors correspondientes. Al reducir el diámetro de la manguera se reduce asimismo el caudal de la bomba.

9. Características técnicas del interruptor de caudal

Conexión a la red: 230 V \~ 50 Hz

Presión de operación: ajustable entre 1 y 2 barios

Presión máxima mantenida: 10 barios

Caudal máximo de agua: 80 l/min.

10. Funcionamiento del interruptor de caudal y puesta en servicio

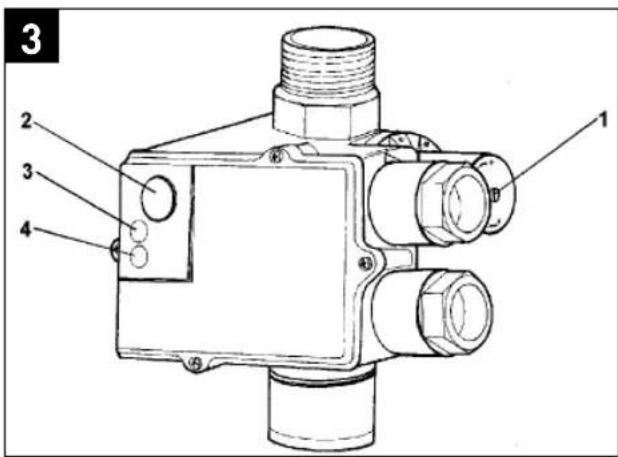

3 2 3 4 1

1: Tornillo para la presión ajustada
2: Botón de RESET
3: Diodo rojo (bloqueo en seco)
4: Diodo verde (listo para funcionar)

La presión de operación puede ser modificada en el tornillo (1).

Luces piloto:

Diodo verde: listo para funcionar

Diodo rojo: bloqueo en seco (el motor no funciona)

El diodo rojo se enciende en caso de avería (oscilaciones de la tensión, sobrecorriente, etc.). En este caso se desconecta inmediatamente el aparato. Apretando el botón de RESET (2) y pulsando brevemente ON/OFF se apaga la luz piloto roja y se enciende la verde. El interruptor de caudal está ahora de nuevo listo para funcionar.

Puesta en servicio

1. Coloque la bomba sobre una superficie plana y sólida.
2. Instale la manguera de aspiración
3. Efectue las conexiones eléctricas.
4. Llene de agua la conexión de presión de la bomba.
5. Conectar la tubería de presión de forma que esté lista para funcionar.
6. Conectar el interruptor de puesta en marcha ON/OFF (se enciende la luz piloto del interruptor). El interruptor de caudal está activado (diodo verde permanece encendido).
7. Durante el proceso de aspiración deberá mantenerse el botón de RESET continuamente apretado. La bomba funciona siempre que este

E

botón se mantenga apretado. Según la altura de aspiración y el caudal de aire que se halle en la tubería el primer proceso de aspiración puede durar entre 0.5 y 5 min. Si el proceso durara más debería llenarse agua de nuevo.

1. Durante el proceso de aspiración deberán abrirse los dispositivos de bloqueo que estén instalados en la manguera (pulverizadores, válvulas, etc.) para que pueda salir el aire que se halle en la manguera.

2. Si desea conectar el sistema automático de bombeo directamente a la red de abastecimiento de agua, la cual naturalmente se halla ya bajo presión, omita el proceso de aspiración que se activa con el botón de RESET. La bomba se pone automáticamente en marcha al abrir el grifo, la boquilla de pulverización, etc. La bomba se para de nuevo tan pronto como se interrumpa el flujo de agua. ¡Atención! el sistema automático de bombeo de agua se para únicamente si se interrumpe al 100% el caudal de agua de abastecimiento.

3. La primera aspiración puede tardar entre 0,5 min y 5 min, según la altura de aspiración y la cantidad de aire en la manguera. Si tarda más es preciso llenar más agua.

11. Instrucciones de mantenimiento

• La bomba no requiere prácticamente mantenimiento alguno. No obstante recomendamos efectuar controles y cuidados regulares para alargar su período de vida.
  Antes de efectuar cualquier trabajo de mantenimiento la bomba se desconectará, extrayendo el enchufe de la toma de corriente.
• Antes de guardarla por un largo período de tiempo o durante el invierno, es preciso limpiar la bomba con agua, luego vaciarla completamente y almacenarla en seco.
  ●La bomba deberá vaciarse completamente siempre que amenace peligro de heladas.
• Si la bomba lleva mucho tiempo sin funcionar pulse el interruptor brevemente para comprobar si el rotor gira como es debido.
• Si la bomba está bloqueada conecte la manguera de presión al grifo de agua y ponga en marcha la bomba varias veces durante unos dos segundos. De esta manera conseguirá desbloquear la bomba en la mayoría de los casos.

¡Atención!

12. Como cambiar el cable de red

¡Atención, desconecte primero el aparato de la red! Cables defectuosos sólo pueden ser reparados por un electricista especializado.

E

13. Fallos

El motor no arranca

Causa Solución
Falta tensión de red Comprobar la tensión
La rueda de la bomba está bloqueada, Desmontar la bomba y limpiarla protección de sobretemperatura ha sido activada

La bomba no aspira

Causa Solución
La válvula de aspiración no está Sumergir la válvula sumergida
Interior de la bomba sin agua Llenar agua en la conexión de aspiración
Aire en la manguera de aspiración Comprobar que no esté dañada la manguera
Válvula de aspiración pierde Limpiar la válvula
Se ha sobrepasado la altura de aspiración Comprobar altura correcta

Caudal insuficiente

Causa Solución
Altura de aspiración demasiado elevada Comprobar altura correcta
Cesta de aspiración sucia Limpiar la cesta
Descenso rápido del nivel de agua Sumergir mejor la válvula
Caudal reducido por suciedad Limpiar la bomba y sustituir pieza de desgaste.

El dispositivo de sobretemperatura desconecta la bomba

Causa Solución
Motor sobrecargado debido a la acción Desmontar y limpiar de cuerpos extraños. Evitar la aspiración de cuerposextraños (Filtro)

¡Atención!

La bomba no debe funcionar en seco

14. Pedido de piezas de recambio

Al solicitar recambios se indicarán los datos siguientes:

• Tipo de aparato
  ●No. de artículo del aparato
  ●No. de identidad del aparato
  ●No. del recambio de la pieza necesitada.

Debemos manifestar claramente que, según la Ley de Responsabilidad de Producto, no nos hacemos responsables de daños ocasionados por nuestros aparatos, siempre que dichos daños se deban a reparaciones indebidas o al uso de recambios que no sean originales de Einhell, o de empresas que nosotros hayamos reconocido. Reparaciones deberán llevarse a cabo a través del servicio técnico ISC.

El período de garantía comienza el día de la compra y tiene una duración de 2 año.

Su cumplimiento tiene lugar en ejecuciones defectuosas.

Errores de material y funcionamiento. Las piezas de repuesto necesarias y el tiempo de trabajo no se facturan. Ninguana garantía por otros daños

Su contacto en el servicio post-venta

Salvo modificaciones técnicas
