NÁVOD K OBSLUZE GCR 180 Professional BOSCH

Ciśnieniowy zbiornik wody 2 609 390 308 Adapter G1/2" 2 608 598 043 Odkurzacz do pracy na sucho i mokro GAS35MAFC Odkurzacz do pracy na sucho i mokro GAS55MAFC Obsługa klienta oraz doradztwo dotyczące użytkowania Ze wszystkimi pytaniami, dotyczącymi naprawy ikonserwa- cji nabytego produktu oraz dostępu do części zamiennych, prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacje o częściach zamiennych można znaleźć pod adresem: www.bosch-pt.com Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem. Przy wszystkich zgłoszeniach oraz zamówieniach części za- miennych konieczne jest podanie 10‑cyfrowego numeru ka- talogowego, znajdującego się na tabliczce znamionowej pro- duktu. Polska Robert Bosch Sp. z o.o. Serwis Elektronarzędzi Ul. Jutrzenki 102/104 02-231 Warszawa Na www.serwisbosch.com znajdą Państwo wszystkie szcze- góły dotyczące usług serwisowych online. Tel.: 22 7154450 Faks: 22 7154441 E-Mail: bsc@pl.bosch.com www.bosch-pt.pl Utylizacja odpadów Elektronarzędzia, stojak wiertarski, osprzęt i opakowanie na- leży doprowadzić do powtórnego przetworzenia zgodnie z obowiązującymi przepisami ochrony środowiska. Nie wolno wyrzucać elektronarzędzi razem z odpadami z gospodarstwa domowego! Tylko dla krajów UE: Zgodnie z dyrektywą Parlamentu Europejskiego i Rady 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz jej transpozycją do prawa krajowego, niezdatne do użytku elektronarzędzia należy zbierać osobno i doprowadzić do ponownego przetworzenia zgodnie z obo- wiązującymi przepisami ochrony środowiska. Bosch Power Tools 1 609 92A 4NJ | (03.04.2019)124 | Čeština Čeština Bezpečnostní upozornění Všeobecná varovná upozornění pro elektrické nářadí VÝSTRAHA Prostudujte si všechny bezpečnostní výstrahy, pokyny, ilustrace aspecifikace ktomuto elektrickému nářadí. Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění. Všechna varovná upozornění apokyny do budoucna uschovejte. Vupozorněních použitý pojem „elektrické nářadí“ se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) ana elektrické nářadí napájené akumulátorem (bez síťového kabelu). UPOZORNĚNÍ! Při používání elektrického nářadí se vždy řiďte základní bezpečnostními opatřeními inásledujícími pokyny, abyste snížili nebezpečí vzniku požáru, úrazu elektrickým proudem aporanění. Před prací stímto výrobkem si přečtěte tyto pokyny auschovejte si je. Bezpečnost pracoviště u Udržujte pracoviště včistotě adobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou vést kúrazům. u Selektrickým nářadím nepracujte vprostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou prach nebo páry zapálit. u Děti ajiné osoby udržujte při použití elektrického nářadí vbezpečné vzdálenosti od pracoviště. Při rozptýlení můžete ztratit kontrolu nad nářadím. Elektrická bezpečnost u Zástrčky elektrického nářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. Selektrickým nářadím sochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky aodpovídající zásuvky snižují riziko zásahu elektrickým proudem. u Zabraňte kontaktu těla suzemněnými povrchy, jako jsou např. potrubí, topení, sporáky achladničky. Je‑li vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem. u Chraňte elektrické nářadí před deštěm avlhkem. Vniknutí vody do elektrického nářadí zvyšuje nebezpečí zásahu elektrickým proudem. u Dbejte na účel kabelu. Nepoužívejte jej knošení elektrického nářadí nebo kvytažení zástrčky ze zásuvky. Udržujte kabel vbezpečné vzdálenosti od tepla, oleje, ostrých hran nebo pohyblivých dílů. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem. u Pokud pracujete selektrickým nářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé ipro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem. u Pokud se nelze vyhnout provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič. Použití proudového chrániče snižuje riziko zásahu elektrickým proudem. Osobní bezpečnost u Buďte pozorní, dávejte pozor na to, co děláte apřistupujte kpráci selektrickým nářadím rozumně. Nepoužívejte žádné elektrické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu či léků. Moment nepozornosti při použití elektrického nářadí může vést kvážným poraněním. u Používejte ochranné osobní pomůcky. Noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je maska proti prachu, bezpečnostní obuv sprotiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle aktuálních podmínek, snižuje riziko poranění. u Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektrické nářadí vypnuté, dříve než jej uchopíte, ponesete či připojíte na zdroj napájení a/nebo akumulátor. Máte‑li při nošení elektrického nářadí prst na spínači, nebo pokud nářadí připojíte ke zdroji napájení zapnuté, může dojít kúrazu. u Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíče. Nachází-li se votáčivém dílu elektrického nářadí nějaký nástroj nebo klíč, může dojít kporanění. u Nepřeceňujte své síly. Zajistěte si bezpečný postoj audržujte vždy rovnováhu. Tím můžete elektrické nářadí vneočekávaných situacích lépe kontrolovat. u Noste vhodný oděv. Nenoste volný oděv ani šperky. Vlasy aoděv udržujte vbezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. u Lze‑li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny asprávně použity. Odsávání prachu může snížit ohrožení prachem. u Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití anezapomínali na bezpečnostní zásady. Nedbalé ovládání může způsobit těžké poranění za zlomek sekundy. Svědomité zacházení apoužívání elektrického nářadí u Elektrické nářadí nepřetěžujte. Pro svou práci použijte ktomu určené elektrické nářadí. Svhodným elektrickým nářadím budete pracovat vdané oblasti lépe abezpečněji. 1 609 92A 4NJ | (03.04.2019) Bosch Power ToolsČeština | 125 u Nepoužívejte elektrické nářadí, jestliže jej nelze spínačem zapnout avypnout. Elektrické nářadí, které nelze ovládat spínačem, je nebezpečné amusí se opravit. u Než provedete seřízení elektrického nářadí, výměnu příslušenství nebo nářadí odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte odpojitelný akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektrického nářadí. u Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechte nářadí používat osoby, které sním nejsou seznámeny nebo nečetly tyto pokyny. Elektrické nářadí je nebezpečné, je‑li používáno nezkušenými osobami. u Pečujte oelektrické nářadí apříslušenství svědomitě. Zkontrolujte, zda pohyblivé díly nářadí bezvadně fungují anevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že by ovlivňovaly funkce elektrické nářadí. Poškozené díly nechte před použitím elektrického nářadí opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektrickém nářadí. u Řezné nástroje udržujte ostré ačisté. Pečlivě ošetřované řezné nástroje sostrými řeznými hranami se méně vzpřičují adají se snáze vést. u Používejte elektrické nářadí, příslušenství, nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky aprováděnou činnost. Použití elektrického nářadí pro jiné než určené použití může vést knebezpečným situacím. u Udržujte rukojeti aúchopové plochy suché, čisté abez oleje amaziva. Kluzké rukojeti aúchopové plochy neumožňují bezpečnou manipulaci aovládání nářadí vneočekávaných situacích. Servis u Nechte své elektrické nářadí opravit pouze kvalifikovaným odborným personálem apouze soriginálními náhradními díly. Tím bude zajištěno, že bezpečnost elektrického nářadí zůstane zachována. Bezpečnostní upozornění kdiamantovým vrtákům u Při práci, která vyžaduje použití vody, veďte vodu mimo oblast práce obsluhy nebo používejte nádobu na zachycování kapalin. Taková opatření udržují oblast práce obsluhy vsuchu asnižují riziko zásahu elektrickým proudem. u Provádíte-li operaci, při které se může obráběcí příslušenství dostat do kontaktu se skrytou elektroinstalací nebo vlastním napájecím kabelem, veďte elektrické nářadí za izolované uchopovací plochy. Obráběcí příslušenství, které se dostane do kontaktu svodičem pod napětím, může svými nechráněnými kovovými částmi vést elektrický proud azpůsobit úraz obsluhy. u Při vrtání sdiamantovým vrtákem používejte ochranu sluchu. Vystavení hluku může způsobit ztrátu sluchu. u Pokud se vrták zasekne, přestaňte tlačit na nářadí avypněte jej. Zjistěte důvod zaseknutí vrtáku apřijměte opatření, aby kněmu nedocházelo. u Před opětovným spuštěním diamantového vrtáku vobrobku zkontrolujte, zda se vrták volně otáčí. Je-li vrták zaseknutý, nemusí dojít k jeho spuštění, může způsobit přetížení nářadí nebo uvolnění diamantového vrtáku zobrobku. u Při upevňování vrtací konzoly kobrobku kotevními prvky nebo upínáky se ujistěte, že je použitý upevňovací prvek schopen nářadí při práci udržet pod kontrolou. Je-li obrobek měkký nebo porézní, může upevňovací prvek povolit auvolnit vrtací konzolu zobrobku. u Používáte-li kupevnění vrtací konzoly kobrobku přísavky, umístěte je na hladké, čisté aneporézní místo. Neupevňujte na laminované povrchy, jako jsou dlaždice nebo kompozitní materiály. Pokud není obrobek hladký, rovný adobře upevněný, může se zněj přísavka uvolnit. u Před vrtáním aběhem něj kontrolujte, zda je podtlak stále dostatečný. Není-li podtlak dostatečný, přísavka se může uvolnit zobrobku. u Nikdy nevrtejte, pokud je nářadí upevněno pouze pomocí přísavky. Vtom případě je povoleno pouze vrtání směrem dolů. Ztratí-li se podtlak, přísavka se uvolní zobrobku. u Při vrtání skrz stěnu či strop zajistěte bezpečnost osob apracovního prostředí na druhé straně. Vrták může na druhé straně projít otvorem nebo vytlačit vyvrtaný materiál. u Toto nářadí nepoužívejte pro vrtání nad hlavou spřívodem vody. Vniknutí vody do elektrického nářadí zvyšuje nebezpečí zásahu elektrickým proudem. u Použijte vhodné detekční přístroje na vyhledání skrytých rozvodných vedení nebo kontaktujte místní dodavatelskou společnost. Kontakt selektrickým vedením může vést kpožáru azásahu elektrickým proudem. Poškození vedení plynu může vést kvýbuchu. Proniknutí do vodovodního potrubí způsobí věcné škody nebo může způsobit zásah elektrickým proudem. u Noste protiskluzovou obuv. Tím zabráníte poranění, která mohou vzniknout smeknutím se na hladkých plochách. u Elektronářadí nikdy nepoužívejte bez proudového chrániče, který je součástí dodávky. u Dbejte na to, aby osoby vpracovním prostoru či samotné elektrické nářadí nepřišly do styku svytékající vodou. u Nikdy nářadí neopouštějte, dokud se úplně nezastaví. Dobíhající nástroje mohou způsobit zranění. u Před montáží vrtačky stojan pro vrtačku správně nainstalujte. Správné sestavení je důležité, aby byla zaručena bezvadná funkce. Bosch Power Tools 1 609 92A 4NJ | (03.04.2019)126 | Čeština u Vrtačku bezpečně upevněte na stojan pro vrtačku, než ji budete používat. Sklouznutí vrtačky ve stojanu může vést ke ztrátě kontroly. u Upevněte stojan pro vrtačku na pevnou, rovnou plochu. Pokud se může stojan vysmeknout nebo viklat, nelze vrtačku rovnoměrně aspolehlivě vést. u Připojovací kabel vrtačky musí být vdostatečné vzdálenosti od pracovní oblasti. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem. u Stojan pro vrtačku nepřetěžujte anepoužívejte ho jako žebřík nebo podstavec. Přetížení nebo stání na stojanu pro vrtačku může vést ktomu, že se těžiště stojanu přesune nahoru aten se převrhne. u Nepoužívané stojany pro vrtačku uchovávejte mimo dosah dětí. Nedovolte, aby zařízení používaly osoby, které sním nejsou seznámené nebo nečetly tyto pokyny. Stroje jsou nebezpečné, pokud je používají nezkušené osoby. u Před veškerými pracemi na stojanu pro vrtačku nebo na vrtačce, při pracovních přestávkách akdyž ho nepoužíváte, zajistěte stojan pro vrtačku zatažením zajišťovací brzdy proti neúmyslnému pohybu. u Elektronářadí se smí napájet pouze zdostatečně dimenzovaných elektrických sítí sochranným vodičem. u Stojan pro vrtačku při provozu vždy upevněte pomocí kotvy nebo vakua (příslušenství), abyste zabránili neúmyslnému převrhnutí stojanu snasazenou diamantovou vrtačkou avrtací korunkou. u Dbejte na to, aby byly hadice vedoucí vodu, spojovací díly ajímací kroužek (příslušenství) vbezvadném stavu. Poškozené nebo opotřebované díly před příštím použitím vyměňte. Vytékající voda zčástí elektronářadí zvyšuje riziko úrazu elektrickým proudem. Popis výrobku avýkonu Přečtěte si všechna bezpečnostní upozornění avšechny pokyny. Nedodržování bezpečnostních upozornění apokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Řiďte se obrázky vpřední části návodu kobsluze. Použití vsouladu surčeným účelem Přenosná diamantová vrtačka GDB180WE+ GCR180 Diamantová vrtačka Elektronářadí je ve spojení sdiamantovými korunkami pro vrtání za mokra apřívodem vody určené kvrtání do betonu aželezobetonu za mokra. Elektronářadí lze kombinovat sodsávacím zařízením (jímacím kroužkem avysavačem pro mokré/suché sání). Elektronářadí je ve spojení sdiamantovými vrtacími korunkami pro vrtání za sucha as vhodným odsávacím přípravkem určené kvrtání za sucha do cihel, pískovce, pórobetonu adlaždic. Elektronářadí se smí ve stacionárním provozu používat pouze ve spojení se stojanem pro diamantovou vrtačku GCR180. Práce nad hlavou není dovolená. Stojan pro diamantovou vrtačku Stojan pro diamantovou vrtačku je určený pro upevnění diamantové vrtačky Bosch GDB180WE. Jiné nářadí se nesmí používat. Stojan pro diamantovou vrtačku lze pomocí kotvy upevnit kzemi nebo na zeď. Stojan pro diamantovou vrtačku lze upevnit pomocí vakua (příslušenství) kzemi nebo (sdalším zajištěním) na zeď. Upevnění vobrácené poloze není přípustné. Zobrazené součásti Číslování zobrazených součástí se vztahuje kvyobrazení elektronářadí astojanu pro vrtačku na stránkách sobrázky. Diamantová vrtačka (1) Vypínač (2) Aretační tlačítko vypínače (3) Libela pro svislé vyrovnání (4) Libela pro vodorovné vyrovnání (5) Volič stupňů (6) Zubová spojka (7) Vřeteno vrtačky (8) Vrtací korunka

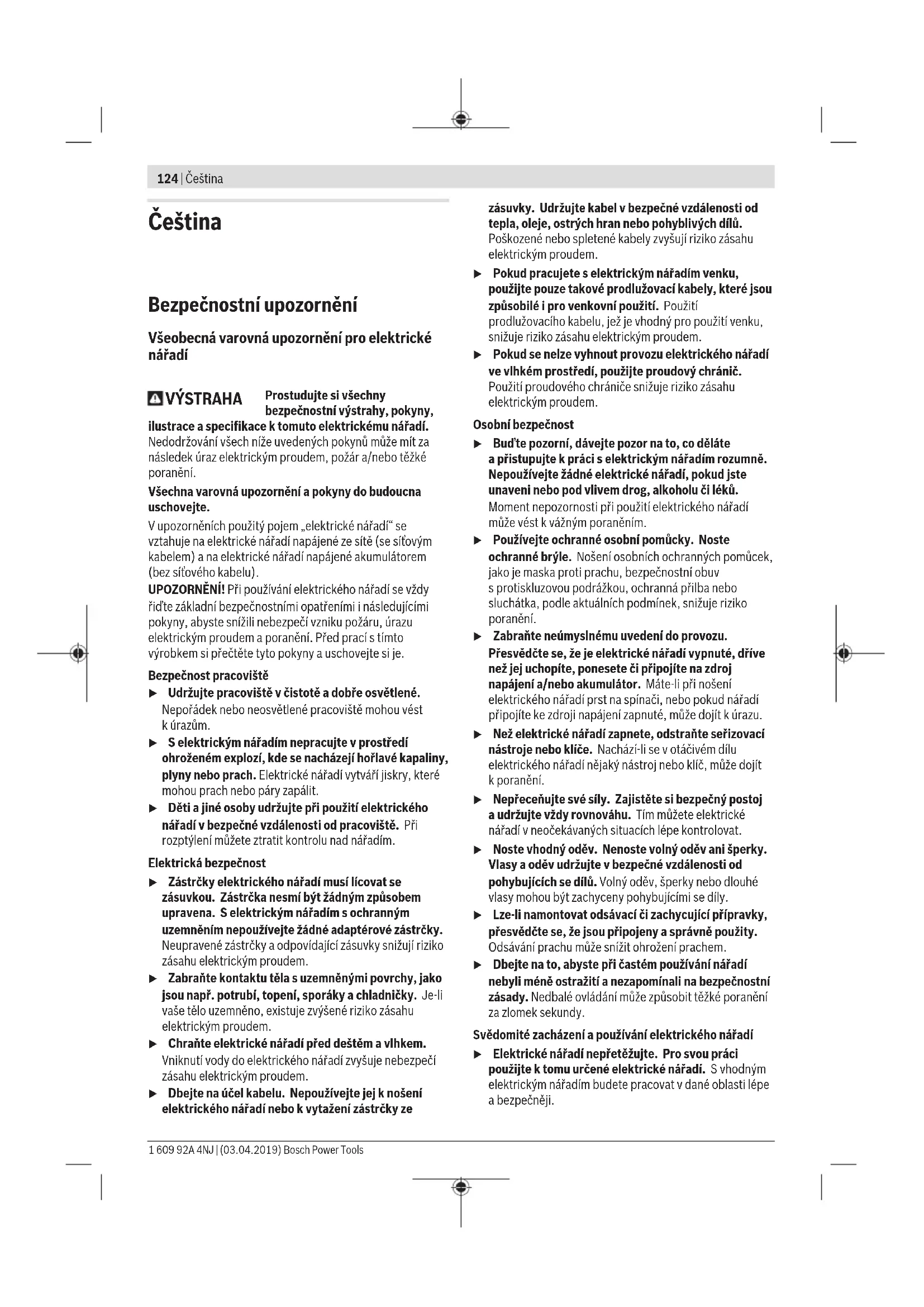

(9) Rukojeť (izolovaná plocha rukojeti) (10) Uzavírací kohout vody (11) Přípojka kohoutu (12) Adaptér pro připojení vody (13) Odsávací adaptér (14) Odsávací hrdlo

(15) Odsávací hadice

(16) Proudový chránič (PRCD)

Zobrazené nebo popsané příslušenství nepatří kstandardnímu obsahu dodávky. Kompletní příslušenství naleznete vnašem programu příslušenství. Stojan pro diamantovou vrtačku (17) Otočný kříž (izolovaná plocha pro uchopení) (18) Šroub na upnutí nářadí (19) Upnutí nářadí (20) Vrtací sloup (21) Horní šroub nastavení úhlu vrtání (22) Nivelační šroub (23) Jímací kroužek

(24) Dolní šroub nastavení úhlu vrtání (25) Spodní deska (26) Ozubený hřeben 1 609 92A 4NJ | (03.04.2019) Bosch Power ToolsČeština | 127 (27) Upínací matice nastavení úhlu vrtání (28) Hnací pastorek (29) Zajišťovací brzda (30) Kotva do zdiva/kotva do betonu

(31) Rychloupínací vřeteno

(32) Křídlová matice pro rychloupínací vřeteno

(33) Upínací pružina jímacího kroužku

(34) Kluzná vedení (35) Šestihranná matice pro kluzná vedení (10ks) (36) Závitový kolík pro kluzná vedení (10ks)

Zobrazené nebo popsané příslušenství nepatří kstandardnímu obsahu dodávky. Kompletní příslušenství naleznete vnašem programu příslušenství. Technické údaje Přenosná diamantová vrtačka GDB180WE+ GCR180 Diamantová vrtačka GDB 180 WE Číslo zboží 3601A898.. Jmenovitý příkon W 2000 Výstupní výkon W 1340 Jmenovité otáčky n

Průměr vrtání – do zdiva optimální mm 40–180 – do zdiva možný mm 0–180 – do betonu optimální mm 40–150 – do betonu možný mm 0–180 Upínání nástroje 11/4"UNC Max. tlak zdroje vody bar 3 Hmotnost podle EPTA-Procedure01:2014 kg 5,2 Třída ochrany /I Údaje platí pro jmenovité napětí [U] 230V. Uodlišných napětí auspecifických provedení pro příslušné země se mohou tyto údaje lišit. Stojan pro diamantovou vrtačku GCR 180 Číslo zboží 3601A90100 Rozměry – Výška mm 767 – Šířka mm 205 – Hloubka mm 423,5 Průměr upnutí nářadí mm 60 Rozměry vrtací korunky max. – Průměr mm 180 – Průměr sjímacím kroužkem mm 132 – Délka mm 530 Stojan pro diamantovou vrtačku GCR 180 Vrtací zdvih max. mm 514 Pracovní délka max. mm 455 Hmotnost podle EPTA-Procedure01:2014 kg 9,5 Informace ohluku Hodnoty hlučnosti zjištěné podle EN62841‑3‑6. Hladina hluku elektronářadí stanovená za použití váhového filtruA činí typicky: hladina akustického tlaku 88dB(A); hladina akustického výkonu 99dB(A). Nejistota K=3dB. Noste chrániče sluchu! Hodnota hluku, uvedená vtěchto pokynech, byla změřena pomocí normované měřicí metody alze ji použít pro vzájemné porovnání elektronářadí. Hodí se ipro předběžný odhad zatížení hlukem. Uvedená hodnota hlučnosti reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, sjinými nástroji nebo snedostatečnou údržbou, může se úroveň hlučnosti lišit. To může zatížení hlukem po celou pracovní dobu zřetelně zvýšit. Pro přesný odhad zatížení hlukem by měly být zohledněny idoby, kdy je nářadí vypnuté nebo sice běží, ale fakticky se nepoužívá. To může zatížení hlukem po celou pracovní dobu výrazně snížit. Montáž u Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. Montáž stojanu pro vrtačku Vyrovnání vrtacího sloupu Vrtací sloup(20) uveďte do svislé polohy. Nasaďte dolní šroub(24) (viz vyobrazení na straně sobrázky). Utáhněte dolní šroub(24) ahorní šroub(21) stranovým klíčem (otvor klíče 17mm). Utáhněte upínací matici(27) stranovým klíčem (otvor klíče 24mm). Otočný kříž Našroubujte tři držadla otočného kříže(17) až nadoraz na prostřední náboj otočného kříže. Otočný kříž(17) slouží jako klika posuvu při vrtání. Pro vrtání nasaďte otočný kříž podle potřeby doleva nebo doprava až nadoraz na hnací pastorek(28). Pro sejmutí otočný kříž silou stáhněte. Aretace posuvu zajišťovací brzdou Před prvním uvedením do provozu našroubujte zajišťovací brzdu(29) do volného závitového otvoru pod hnacím pastorkem(28). Před veškerými pracemi na stojanu pro vrtačku, při pracovních přestávkách, apokud stojan nepoužíváte, zaaretujte posuv. Za tímto účelem utáhněte zajišťovací brzdu(29). Bosch Power Tools 1 609 92A 4NJ | (03.04.2019)128 | Čeština Před vrtáním uvolněte zajišťovací brzdu(29) natolik, aby bylo možné otočným křížem(17) volně otáčet. Otočný kříž při tom pevně přidržujte, abyste zabránili nekontrolovanému sklouznutí elektronářadí. Nasazení elektronářadí (vizobrázekA) Dbejte na to, aby byla zajišťovací brzda(29) utažená. Povolte šroub(18) na upnutí nářadí stranovým klíčem (otvor klíče 13mm). Nasaďte elektronářadí upínacím krkem seshora až nadoraz do upnutí nářadí(19). Otočte elektronářadí vupnutí nářadí tak, aby byly všechny spínače dobře přístupné apřípojka odsávání prachu/ chlazení vodou na elektronářadí nepřekážela při vrtání. Utáhněte šroub(18) stranovým klíčem (otvor klíče 13mm). Pro vrtání nasaďte otočný kříž(17) vpravo nebo vlevo na hnací pastorek(28). u Zkontrolujte pevné usazení elektronářadí vupnutí nářadí. Při snímání elektronářadí ze stojanu postupujte vopačném pořadí. Upevnění stojanu pro vrtačku Upozornění: Stojan pro vrtačku upevněte bez vůle. Zabráníte tak zaseknutí vrtací korunky atím ulomení segmentů. Vzávislosti na druhu avlastnostech podkladu upevněte stojan pro vrtačku kotvou nebo pomocí vakua na plánovaný vrtaný otvor. Umístění stojanu pro vrtačku před upevněním Vyznačte si na podklad požadovaný střed vrtaného otvoru. Označte vnější rozměry vrtací korunky, se kterou chcete vrtat, se středem vrtaného otvoru uprostřed. Upevněte stojan pro vrtačku (snasazeným elektronářadím) kotvou nebo pomocí vakua tak, aby se namontovaná vrtací korunka kryla svyznačenými rozměry. Upevnění pomocí kotvy (vizobrázekB) Pro upevnění pomocí kotvy (příslušenství) vyvrtejte do zdiva nebo betonu zvláštní upevňovací otvor. Vzdálenost mezi otvorem pro kotvu astředem plánovaného vrtaného otvoru optimální 210mm možná 200–300mm Pro otvor pro kotvu platí následující rozměry: Průměr Hloubka Zdivo 20mm 85mm Beton 16mm 50mm Vsaďte kotvu do betonu srozpěrným klínem, resp. kotvu do zdiva(30). Do kotvy zašroubujte rychloupínací vřeteno(31). Nasaďte stojan pro vrtačku apodložku apřišroubujte pomocí křídlové matice(32). Po vyrovnání utáhněte křídlovou matici stranovým klíčem (otvor klíče 27mm). Upevnění pomocí vakua (příslušenství) Pro upevnění stojanu pro vrtačku pomocí vakua potřebujete běžně prodávanou vakuovou pumpu avakuovou soupravu Bosch (příslušenství). Vakuová pumpa musí splňovat následující minimální požadavky: Objemové proudění: 6m

Vakuum minimálně: 80% (−800mbar) Pro upevnění pomocí vakua musí být podklad hladký arovný. Použití na omítku nebo zdivo není dovolené. Po spojení pomocí vakua zlehka nasaďte na podklad nivelační šrouby(22), aby stojan pro vrtačku seděl pevně, atěsnicí kroužek nebyl tak zatížený. Jinak je stojan pro vrtačku na těsnicím kroužku usazený příliš měkce. Ohledně připojení vakuové pumpy avakuové soupravy Bosch si přečtěte návody kjejich použití apostupujte podle nich. u Přísně dodržujte bezpečnostní apracovní upozornění pro vakuovou pumpu avakuovou soupravu! Vyrovnání (nikoli při upevnění pomocí vakua) Zašroubujte, resp. vyšroubujte jednotlivé nivelační šrouby(22) natolik, aby byla libela(3) na elektronářadí (při svislé montáži), resp. libela(4) na elektronářadí (při vodorovné montáži) přesně vyrovnaná. Nyní pevně upevněte stojan pro vrtačku kotvou. Nasazení/výměna vrtací korunky u Před veškerými pracemi na stojanu pro vrtačku nebo na vrtačce, při pracovních přestávkách akdyž ho nepoužíváte, zajistěte stojan pro vrtačku zatažením zajišťovací brzdy proti neúmyslnému pohybu. Volba vrtací korunky Vrtací korunky Bosch jsou barevné rozlišené: – Korunky pro vrtání za mokra: modré – Korunky pro vrtání za sucha: světle šedé Nasazení vrtací korunky u Vrtací korunky před nasazením zkontrolujte. Používejte pouze bezvadné vrtací korunky. Poškozené nebo deformované vrtací korunky mohou vést knebezpečným situacím. Před nasazením vrtací korunku očistěte. Závit vrtací korunky lehce namažte tukem nebo postříkejte antikorozní ochranou. Našroubujte 11/4" UNC vrtací korunku(8) na vřeteno vrtačky(7). u Zkontrolujte, zda je vrtací korunka řádně upevněná. Špatně nebo nespolehlivě upevněné vrtací korunky se mohou během provozu uvolnit aohrozit vás. Sejmutí vrtací korunky u Při výměně vrtací korunky noste ochranné rukavice. Vrtací korunka může být při dlouhém provozu elektronářadí horká. 1 609 92A 4NJ | (03.04.2019) Bosch Power ToolsČeština | 129 Povolte vrtací korunku(8) stranovým klíčem (otvor klíče 41mm). Druhým stranovým klíčem (otvor klíče 32mm) přitom přidržujte dvojhran vřetena vrtačky(7). Připojení vodního chlazení/ odsávání prachu Pokud nebudou vrtací korunky pro vrtání za mokra nebo za sucha při vrtání dostatečně chlazeny, mohou se diamantové segmenty poškodit nebo se může vrtací korunka votvoru zablokovat. Dbejte proto při vrtání za mokra na dostatečné chlazení vodou, při vrtání za sucha na funkční odsávání prachu. Při zvětšování stávajícího otvoru musí být tento pečlivě uzavřen, aby se umožnilo dostatečné chlazení vrtací korunky. u Připojené hadice, uzavírací ventily nebo příslušenství nesmějí překážet procesu vrtání. Připojení vodního chlazení Nasaďte adaptér pro připojení vody(12) na zubovou spojku(6) aotáčením po směru hodinových ručiček až nadoraz ho utáhněte. Zavřete uzavírací kohout vody(10). Připojte přívod vody kpřípojce kohoutu(11). Přívod vody je možný zmobilní tlakové nádoby na vodu (příslušenství) nebo ze stacionární vodovodní přípojky. Pro zachycení vody vytékající zvrtaného otvoru při vrtání za mokra potřebujete jímací kroužek avysavač pro mokré/ suché sání (oboje příslušenství). Montáž jímacího kroužku pro odsávání vody (vizobrázekC) Jímací kroužek (viz „Příslušenství/ náhradní díly“, Stránka131) je určený pro použití se stojanem pro diamantovou vrtačku GCR180 adiamantovou vrtačkou GDB180WE. Do těsnicího krytu vyřízněte otvor oprůměru požadovaného vrtaného otvoru. Zasuňte upínací pružinu(33) až nadoraz do mezery mezi dolní deskou(25) avrtacím sloupem(20). Dbejte na to, aby zahnutá část upínací pružiny směřovala dolů. Nasaďte jímací kroužek do příslušné polohy apoložte upínací pružinu na dosedací body na jímacím kroužku. (Oka na koncích upínací pružiny slouží kvytažení upínací pružiny nahoru.) Jímací kroužek stěsněním je upínací silou pružiny přitlačován kpodkladu azabraňuje společně spodtlakem vysavače pro mokré/suché sání vytékání vody. Připojení odsávání prachu Prach zmateriálů, jako jsou nátěry sobsahem olova, některé druhy dřeva, minerály akov, může být zdraví škodlivý. Kontakt sprachem nebo vdechnutí mohou upracovníka nebo osob nacházejících se vblízkosti vyvolat alergické reakce a/nebo onemocnění dýchacích cest. Určitý prach, jako dubový nebo bukový prach, je pokládán za karcinogenní, zvláště ve spojení spřídavnými látkami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Materiál obsahující azbest smějí opracovávat pouze specialisté. – Pokud možno používejte pro daný materiál vhodné odsávání prachu. – Zajistěte dobré větrání pracoviště. – Je doporučeno nosit ochrannou dýchací masku střídou filtruP2. Dodržujte předpisy pro obráběné materiály platné vpříslušné zemi. Nasaďte odsávací adaptér(13) na zubovou spojku(6) aotáčením po směru hodinových ručiček ho až nadoraz utáhněte. Nasaďte odsávací hadici(15) vysavače pro mokré/suché sání, přizpůsobeného adoporučeného pro tento systém (viz „Příslušenství/ náhradní díly“, Stránka131), na odsávací hrdlo(14). Provoz Změna úhlu vrtání u Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. u Po každém nastavování stojanu pro vrtačku znovu pevně utáhněte všechny šrouby. Povolte dolní šroub(24) nastavení úhlu vrtání stranovým klíčem (otvor klíče 17mm) asejměte ho. Povolte horní šroub(21) stranovým klíčem (otvor klíče 17mm). Povolte upínací matici(27) stranovým klíčem (otvor klíče 24mm). Nastavte stojan pro vrtačku do požadovaného úhlu vrtání. Znovu utáhněte upínací matici(27) stranovým klíčem (otvor klíče 24mm). Utáhněte horní šroub(21) stranovým klíčem (otvor klíče 17mm). u Stojan pro vrtačku se smí používat teprve tehdy, když jsou upínací matice (27) ašroub (21) nastavení úhlu znovu pevně utažené. Po skončení vrtání uveďte vrtací sloup(20) vopačném pořadí znovu do svislé polohy (úhel vrtání0°). Za tímto účelem je nutné znovu nasadit dolní šroub(24) autáhnout stranovým klíčem (otvor klíče 17mm). Uvedení do provozu u Dbejte na správné síťové napětí! Napětí zdroje proudu musí souhlasit súdaji na typovém štítku elektronářadí. u Před začátkem práce přizvěte na poradu ohledně plánovaných otvorů odpovědného statika, architekta nebo příslušného stavbyvedoucího. Armování přerušte jen se souhlasem stavebního statika. u Vpřípadě otvorů, při kterých se provrtají zdi nebo podlaha, bezpodmínečně zkontrolujte, zda se vpříslušných prostorech nenacházejí překážky. Uzavřete přístup na stavbu apomocí bednění zajistěte vyvrtané jádro proti vypadnutí. Bosch Power Tools 1 609 92A 4NJ | (03.04.2019)130 | Čeština Funkční test proudového chrániče (PRCD) Před každým začátkem práce zkontrolujte, zda proudový chránič (PRCD)(16) řádně funguje: – Stiskněte tlačítko TEST na proudovém chrániči (PRCD). Červená kontrolka zhasne. – Stiskněte tlačítko RESET. Nyní musí být možné elektronářadí zapnout. Pokud červená kontrolka po stisknutí tlačítka TEST nezhasne, nebo pokud znovu zhasne při zapnutí elektronářadí, musíte nechat elektronářadí zkontrolovat vautorizovaném servisu Bosch. u Je-li proudový chránič (PRCD) vadný, nesmí se elektronářadí používat. Zapnutí Stiskněte tlačítko RESET na proudovém chrániči (PRCD)(16). Vrtání za mokra: Nastavte uzavírací kohout vody(10) na průtok. Pro zapnutí elektronářadí stiskněte vypínač(1) adržte ho stisknutý. Pro zaaretování stisknutého vypínače stiskněte navíc aretační tlačítko(2). Vypnutí Uvolněte vypínač(1). Při zaaretovaném vypínači nejprve vypínač stiskněte apak ho uvolněte. Vrtání za mokra: Zavřete uzavírací kohout vody(10). Po skončení práce odpojte přípojku kohoutu(11) od přívodu vody. Otevřete uzavírací kohout vody(10) avypusťte zbývající vodu. Omezení náběhového proudu Elektronika elektronářadí zajišťuje pozvolný rozběh motoru azabraňuje tak vysokému náběhovému proudu. Ochrana proti opětovnému zapnutí Ochrana proti opětovnému zapnutí zabraňuje nekontrolovanému rozběhu elektronářadí po přerušení přívodu elektrického proudu. Pro opětovné spuštění stiskněte tlačítko RESET na proudovém chrániči (PRCD)(16). Poté nastavte vypínač(1) do vypnuté polohy aelektronářadí znovu zapněte. Předvolba otáček Pomocí voliče stupňů(5) můžete zvolit dvoje otáčky. Rychlosti jsou doporučené pro následující průměry vrtání: – 1. stupeň: 80–180mm – 2. stupeň: 25–60mm Pracovní pokyny u Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. Před vrtáním uvolněte zajišťovací brzdu(29) natolik, aby bylo možné otočným křížem(17) volně otáčet. Otočný kříž při tom pevně přidržujte, abyste zabránili nekontrolovanému sklouznutí elektronářadí. Na 1.stupeň snízkými otáčkami proveďte navrtávání, dokud se nebude vrtací korunka vmateriálu točit bez vibrací. Poté případně přepněte na 2.stupeň. Přizpůsobte při vrtání přitlačovací tlak vrtanému materiálu. Vrtejte srovnoměrným tlakem. Příležitostně lehce povytáhněte vrtací korunku zotvoru zpátky, tím se odstraní vrtaný kal, resp. prach zdiamantových segmentů. Otáčením kříže(17) spusťte elektronářadí do požadované hloubky vrtání. Potom otáčejte zpět, až je vrtací korunka opět zcela viditelná. Abyste dosáhli maximální možné pracovní délky, musíte odstranit vyvrtané jádro, jakmile zaplní celou vrtací korunku. Potom znovu zaveďte vrtací korunku do vrtaného otvoru avrtejte až do maximální hloubky. Bezpečnostní spojka Pokud vrtací korunka uvízne nebo se zasekne, pohon vřetena vrtačky se přeruší. Vtom případě okamžitě elektronářadí vypněte, abyste zabránili opotřebení azahřívání. Uvolněte vrtací korunku otáčením vhodným stranovým klíčem doprava adoleva. Elektronářadí přitom opatrně vytáhněte zvrtaného otvoru. Ochrana proti přetížení Pokud dojde kpřekročení hranice přetížení, začne elektronářadí výrazně pulzovat. Zmenšete přítlak, dokud nebude elektronářadí pracovat opět normálně. Pokud přítlak nezmenšíte, elektronářadí se vypne. Elektronářadí pak můžete hned znovu zapnout, měli byste ale pracovat smenším přítlakem. Odstranění vyvrtaného jádra Vrtání za mokra: Po vrtání nechte vodu krátce téct dál, aby se vyplavil vrtný kal mezi vrtací korunkou avyvrtaným jádrem. Pokud sedí vyvrtané jádro pevně ve vrtací korunce, udeřte měkkým dřevem nebo kusem plastu na vrtací korunku avyvrtané jádro tak uvolněte. Podle potřeby vytlačte vyvrtané jádro tyčkou skrz nástrčný konec vrtací korunky ven. Upozornění: Chraňte vrtací korunku před nárazy tvrdých předmětů (nebezpečí deformace)! 1 609 92A 4NJ | (03.04.2019) Bosch Power ToolsSlovenčina | 131 Údržba aservis Údržba ačištění u Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. u Udržujte elektronářadí avětrací otvory čisté, aby pracovalo dobře abezpečně. Ozubený hřeben(26) avodicí plochy vrtacího sloupu(20) udržujte neustále čisté. Po skončení práce vyčistěte vřeteno vrtačky(7). Vřeteno vrtačky avrtací korunku(8) občas nastříkejte antikorozním prostředkem. Je-li nutná výměna přívodního kabelu, nechte ji provést firmou Bosch nebo autorizovaným servisem pro elektronářadí Bosch, abyste zabránili ohrožení bezpečnosti. Seřízení kluzných vedení (vizobrázekD) Kluzná vedení(34) se mohou časem opotřebovat amezi kluznými vedeními avrtacím sloupem je vůle. Pro odstranění této vůle je nutné kluzná vedení seřídit. Povolte všech deset šestihranných matic(35) stranovým klíčem (otvor klíče 13mm). Poté stejnoměrně utáhněte závitové kolíky(36) tak, aby byla vůle minimalizována. Znovu utáhněte všech deset šestihranných matic. Výměna kluzných vedení je nutná teprve tehdy, když je opotřebená kluzná vrstva (červená barva). To nastane, když zmizí červená barva aobjeví se nosný materiál. Doporučujeme nechat provést výměnu vautorizovaném servisu pro elektronářadí Bosch. Přeprava Stojan pro vrtačku můžete odstavit snasazeným elektronářadím. Za tímto účelem spusťte elektronářadí otočným křížem(17) co možná nejvíce směrem kdesce dna, aby se zabránilo nebezpečí převrhnutí. Pro bezpečnou přepravu elektronářadí ze stojanu pro vrtačku sejměte. Příslušenství/ náhradní díly Jímací kroužek (GCR180) 2 608 550 621 Těsnicí kryt pro jímací kroužek (GCR180)

Upevňovací souprava: – do betonu 2 608 002 000 – do zdiva 2 607 000 745 Sada kotev do betonu 2 608 002 001 Vakuová souprava 2 608 550 623 Gumové těsnění pro vakuovou soupravu (GCR180)

(16) Prúdový chránič (PRCD)

EU prohlášení oshodě Prohlašujeme na výhradní zodpovědnost, že uvedený výrobek splňuje všech- na příslušná ustanovení níže uvedených směrnic anařízení aje vsouladu snás- ledujícími normami: Technicke podklady u: * Přenosná diaman- tová vrtačka Objednací číslo
