KASUTUSJUHEND GCR 180 Professional BOSCH

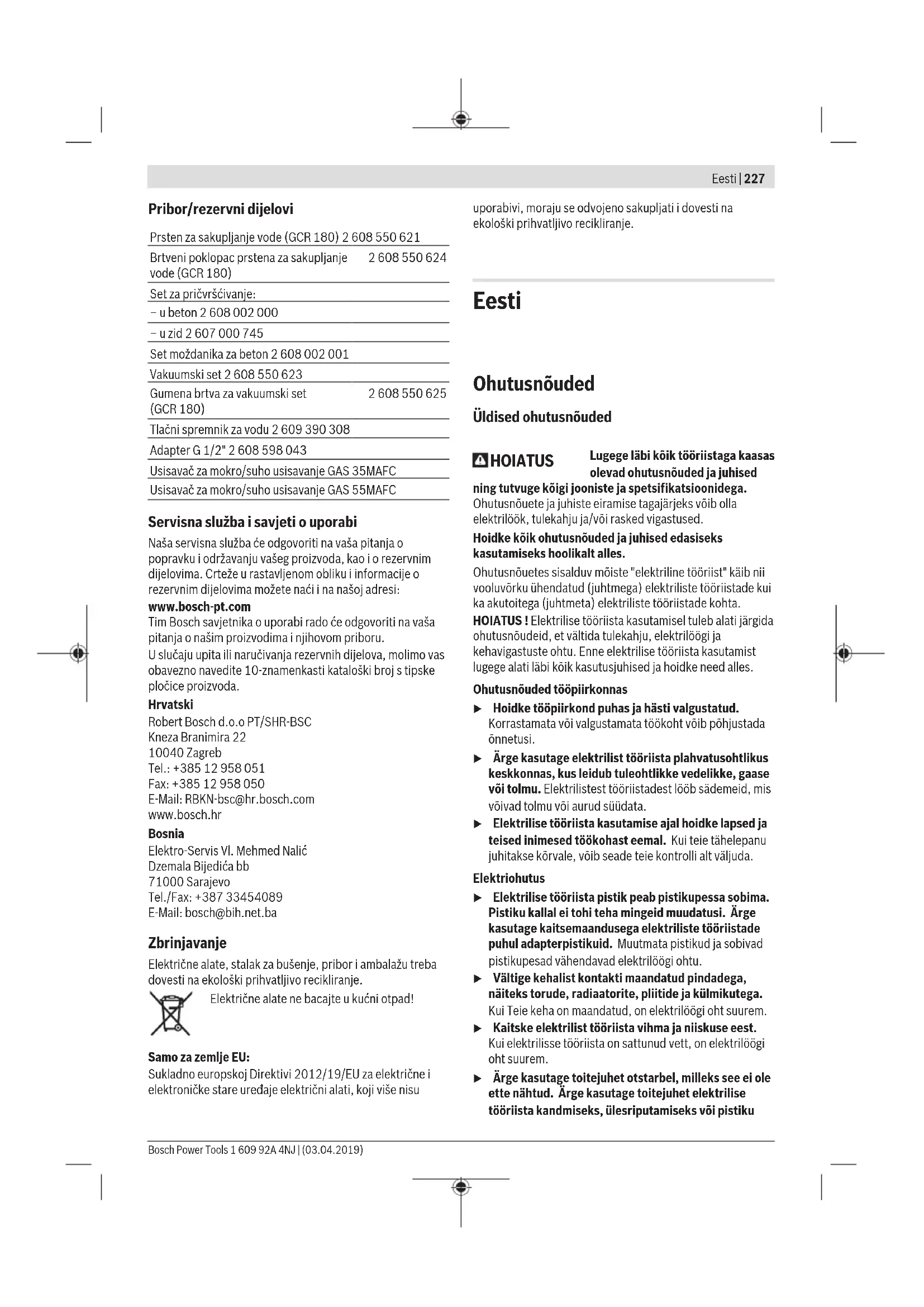

Tlačni spremnik za vodu 2 609 390 308 Adapter G1/2" 2 608 598 043 Usisavač za mokro/suho usisavanje GAS 35MAFC Usisavač za mokro/suho usisavanje GAS 55MAFC Servisna služba i savjeti o uporabi Naša servisna služba će odgovoriti na vaša pitanja o popravku i održavanju vašeg proizvoda, kao i o rezervnim dijelovima. Crteže u rastavljenom obliku i informacije o rezervnim dijelovima možete naći i na našoj adresi: www.bosch-pt.com Tim Bosch savjetnika o uporabi rado će odgovoriti na vaša pitanja o našim proizvodima i njihovom priboru. U slučaju upita ili naručivanja rezervnih dijelova, molimo vas obavezno navedite 10‑znamenkasti kataloški broj s tipske pločice proizvoda. Hrvatski Robert Bosch d.o.o PT/SHR-BSC Kneza Branimira 22 10040 Zagreb Tel.: +385 12 958 051 Fax: +385 12 958 050 E-Mail: RBKN-bsc@hr.bosch.com www.bosch.hr Bosnia Elektro-Servis Vl. Mehmed Nalić Dzemala Bijedića bb 71000 Sarajevo Tel./Fax: +387 33454089 E-Mail: bosch@bih.net.ba Zbrinjavanje Električne alate, stalak za bušenje, pribor i ambalažu treba dovesti na ekološki prihvatljivo recikliranje. Električne alate ne bacajte u kućni otpad! Samo za zemljeEU: Sukladno europskoj Direktivi 2012/19/EU za električne i elektroničke stare uređaje električni alati, koji više nisu uporabivi, moraju se odvojeno sakupljati i dovesti na ekološki prihvatljivo recikliranje. Eesti Ohutusnõuded Üldised ohutusnõuded HOIATUS Lugege läbi kõik tööriistaga kaasas olevad ohutusnõuded ja juhised ning tutvuge kõigi jooniste ja spetsifikatsioonidega. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. Hoidke kõik ohutusnõuded ja juhised edasiseks kasutamiseks hoolikalt alles. Ohutusnõuetes sisalduv mõiste "elektriline tööriist" käib nii vooluvõrku ühendatud (juhtmega) elektriliste tööriistade kui ka akutoitega (juhtmeta) elektriliste tööriistade kohta. HOIATUS ! Elektrilise tööriista kasutamisel tuleb alati järgida ohutusnõudeid, et vältida tulekahju, elektrilöögi ja kehavigastuste ohtu. Enne elektrilise tööriista kasutamist lugege alati läbi kõik kasutusjuhised ja hoidke need alles. Ohutusnõuded tööpiirkonnas u Hoidke tööpiirkond puhas ja hästi valgustatud. Korrastamata või valgustamata töökoht võib põhjustada õnnetusi. u Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata. u Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised inimesed töökohast eemal. Kui teie tähelepanu juhitakse kõrvale, võib seade teie kontrolli alt väljuda. Elektriohutus u Elektrilise tööriista pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu. u Vältige kehalist kontakti maandatud pindadega, näiteks torude, radiaatorite, pliitide ja külmikutega. Kui Teie keha on maandatud, on elektrilöögi oht suurem. u Kaitske elektrilist tööriista vihma ja niiskuse eest. Kuielektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem. u Ärge kasutage toitejuhet otstarbel, milleks see ei ole ette nähtud. Ärge kasutage toitejuhet elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku Bosch Power Tools 1 609 92A 4NJ | (03.04.2019)228 | Eesti pistikupesast väljatõmbamiseks. Kaitske toitejuhet kuumuse, õli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu. u Kui töötate elektrilise tööriistaga vabas õhus, kasutage ainult pikendusjuhtmeid, mis on ette nähtud kasutamiseks ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu. u Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu. Inimeste turvalisus u Olge tähelepanelik, jälgige, mida teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi. u Kandke isikukaitsevahendeid. Kandke alati kaitseprille. Elektrilise tööriista tüübile ja kasutusalale vastavate isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kasutamine vähendab vigastuste ohtu. u Vältige elektrilise tööriista soovimatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestõstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sõrme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla õnnetused. u Enne elektrilise tööriista sisselülitamist eemaldage tööriista küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi. u Vältige ebatavalist tööasendit. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida. u Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed ja rõivad seadme liikuvatest osadest eemal. Liiga avarad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele. u Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, etneed on seadmega ühendatud ja et neid kasutatakse õigesti. Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte. u Ärge muutuge tööriista sagedasest kasutamisest hooletuks ja ärge eirake ohutusnõudeid. Hooletus võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi. Elektriliste tööriistade hoolikas käsitsemine ja kasutamine u Ärge koormake seadet üle. Kasutage konkreetse töö tegemiseks ette nähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt. u Ärge kasutage elektrilist tööriista, mida ei saa lülitist sisse ja välja lülitada. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada. u Tõmmake pistik pistikupesast välja ja/või eemaldage seadmest aku, kui see on eemaldatav, enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käivitamist. u Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas ja ärgelaske seadet kasutada isikutel, kesseadet ei tunne või pole lugenud käesolevaid juhiseid. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud. u Hoolidage elektrilisi tööriistu ja tarvikuid nõuetekohaselt. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini ning veenduge, et seadme detailid ei ole murdunud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude õnnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad. u Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida. u Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt käesolevatele juhistele, võttes arvesse töötingimusi ja teostatava töö iseloomu. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi. u Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana õlist ja määrdeainetest. Libedad käepidemed ja haardepinnad ei luba tööriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida. Teenindus u Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate seadme püsivalt ohutu töö. Ohutusnõuded teemantpuurmasina kasutamisel u Kui puurimisel on vaja kasutada vett, suunake see operaatori tööalast eemale või kasutage vedelikukogujat. See ettevaatusabinõu hoiab operaatori tööala kuivana ja vähendab elektrilöögi ohtu. u Tehes töid, mille puhul võib lõiketarvik tabada varjatud elektrijuhtmeid või elektrilise tööriista enda toitejuhet, hoidke elektrilist tööriista ainult käepideme isoleeritud pinnast. Lõiketarvik, mis puutub kokku pingestatud elektrijuhtmega, võib seada pinge alla 1 609 92A 4NJ | (03.04.2019) Bosch Power ToolsEesti | 229 elektrilise tööriista metallosad ja anda tööriista kasutajale elektrilöögi. u Teemantpuurmasinaga töötamisel kasutage kuulmiskaitsevahendeid. Müra võib kahjustada kuulmist. u Kui otsak on kinni jäänud, ärge sellele enam survet avaldage ja lülitage tööriist välja. Selgitage välja otsaku kinnijäämise põhjus ning rakendage parandusmeetmeid. u Enne teemantpuuri taaskäivitamist kontrollige, et otsak pöörleks toorikus vabalt. Kui otsak on kinni jäänud, ei pruugi see pöörlema hakata, võib tekitada tööriistal ülekoormuse või võib teemantpuuri toorikust välja lüüa. u Puuristatiivi kinnitamisel toorikule ankrute ja kinnititega jälgige, et kasutatavad kinnitused suudaksid puurmasinat kasutamise ajal paigal hoida. Kui toorik on nõrk või poorne, võib ankur sellest välja tulla ja puuristatiiv sellelt lahti tulla. u Kui kinnitate puuristatiivi toorikule vaakumtallaga, peab pind olema sile, puhas ja mittepoorne. Ärge kinnitage vaakumtalda lamineeritud pindadele, nagu keraamilised plaadid ja komposiitpinnad. Kui toorik ei ole sile, tasane või stabiilne, võib tald sellelt lahti tulla. u Jälgige, et vaakum oleks enne puurimist ja selle ajal piisav. Kui vaakum ei ole piisav, võib tald aluselt lahti tulla. u Ärge kunagi puurige, kui puurmasin on kinnitatud ainult vaakumtallaga, välja arvatud allapoole puurimisel. Kui vaakum kaob, tuleb tald aluselt lahti. u Seinte ja lagede puurimisel jälgige, et teisel pool oleksid inimesed ja tööala kaitstud. Otsak võib teiselt poolt välja tulla või südamik teisele poole kukkuda. u Ärge kasutage seda tööriista, kui puurite pea kohal, kasutades vett. Kuielektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem. u Varjatult paiknevate elektrijuhtmete, gaasi- või veetorude avastamiseks kasutage sobivaid lokaliseerimisseadmeid või pöörduge kohaliku elektri-, gaasi- või veevarustusettevõtja poole. Kokkupuutel elektrijuhtmetega tekib tulekahju- ja elektrilöögioht. Gaasitorustiku vigastamisel tekib plahvatusoht. Veetorustiku vigastamine põhjustab materiaalse kahju ja võib tekitada elektrilöögi. u Kandke libisemiskindlaid jalanõusid. Sellega väldite libedal pinnal libisemisest põhjustatud vigastusi. u Ärge kasutage elektrilist tööriista kunagi ilma tarnekomplekti kuuluva rikkevoolukaitselülitita (PRCD). u Pöörake tähelepanu, et tööpiirkonnas olevad isikud ega ka elektrivahend ise ei puutuks kokku väljuva veega. u Ärge lahkuge seadme juurest enne, kui seade on täielikult seiskunud. Järelpöörlevad tarvikud võivad põhjustada vigastusi. u Pange puurmasina statiiv enne puurmasina paigaldamist õigesti kokku. Korrektne kokkupanek on oluline veatu töö tagamiseks. u Kinnitage puurmasin enne selle kasutamist kindlalt puurmasina statiivile. Trelli paigast nihkumise tõttu võite kaotada kontrolli seadme üle. u Kinnitage puurmasina statiiv tugevale, tasasele pinnale. Kui statiiv võib kõikuda või paigast nihkuda, ei ole teemantpuurmasinat võimalik ühtlaselt ja kindlalt juhtida. u Hoidke puurmasina ühenduskaabel tööpiirkonnast eemal. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu. u Ärge koormake puurmasina statiivi üle ja ärge kasutage seda redeli või tellinguna. Liigse koormuse või statiivile ronimise tõttu võib statiivi raskuskese paigast nihkuda ja statiiv ümber kukkuda. u Hoidke puurmasina statiivi selle mittekasutamisel lastele kättesaamatus kohas. Ärge laske seadet kasutada isikutel, kes seda hästi ei tunne või ei ole neid juhiseid lugenud. Asjatundmatute isikute käes on seadmed ohtlikud. u Tõkestage enne kõigi tööde tegemist puurmasina statiivi või puurmasina juures, töövaheaegadel ning puurmasina statiivi mittekasutamisel selle soovimatu liigutamine, keerates kinni seisupiduri. u Elektrilist tööriista tohib kasutada ainult kaitsejuhiga varustatud ja piisavalt dimensioneeritud vooluvõrkudes. u Kinnitage puurmasina statiiv töötamisel alati tüübliga või vaakumiga (lisavarustus), et vältida juhuslikku ümberkukkumist, kui sinna on paigaldatud teemantpuurmasin ja puurkroon. u Jälgige, et vett juhtivad voolikud, ühenduskohad ja veekogumisrõngas (lisavarustus) oleksid laitmatus seisundis. Vahetage vigastatud või kulunud detailid enne järgmist kasutamiskorda. Vee lekkimine elektrilise tööriista osadest suurendab elektrilöögi ohtu. Toote kirjeldus ja kasutusjuhend Lugege läbi kõik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste eiramine võib kaasa tuua elektrilöögi, tulekahju ja/või raskeid vigastusi. Pange tähele kasutusjuhendi esiosas olevaid jooniseid. Nõuetekohane kasutamine Transporditav teemantpuurmasin GDB180WE+ GCR180 Teemantpuurmasin Elektriline tööriist on kombinatsioonis teemant- märgpuurkroonide ja veeühendusega ette nähtud betooni ja raudbetooni märgpuurimiseks. Elektrilist tööriista saab kombineerida imiseadisega (veekogumisrõngas ja märg-/ kuivimeja). Bosch Power Tools 1 609 92A 4NJ | (03.04.2019)230 | Eesti Koos teemantkuivpuurkroonide ja sobiva tolmueemaldusseadisega sobib tööriist tellise, gaasbetooni ja keraamiliste plaatide kuivpuurimiseks. Elektrilist tööriista tohib statsionaarselt kasutada üksnes koos teemantpuurmasina statiiviga GCR180. Lakke puurimine on keelatud. Teemantpuurmasina statiiv Teemantpuurmasina statiiv on ette nähtud Bosch- teemantpuurmasina GDB180WE kinnitamiseks. Muid tööriistu ei tohi sinna kinnitada. Teemantpuurmasina statiivi võib kinnitada põrandale või seinale tüübli abil. Teemantpuurmasina statiivi võib kinnitada vaakumiga (lisavarustus) põrandale või (koos täiendava fiksaatoriga) seinale. Kinnitamine pea kohale ei ole lubatud. Kujutatud komponendid Kujutatud komponentide nummerdamise aluseks on elektrilise tööriista ja puurmasina statiivi joonised graafikalehekülgedel. Teemantpuurmasin (1) Sisse-/väljalüliti (2) Sisse-/väljalüliti lukustusnupp (3) Vesilood vertikaalseks joondamiseks (4) Vesilood horisontaalseks joondamiseks (5) Käiguvaliku lüliti (6) Küünissidur (7) Puurspindel (8) Puurkroon

Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist. Teemantpuurmasina statiiv (17) Ristkäepide (isoleeritud haardepind) (18) Kruvi seadme hoidikul (19) Seadme hoidik (20) Statiivi sammas (21) Puurimisnurga reguleerimise ülemine kruvi (22) Nivelleerimiskruvi (23) Veekogumisrõngas

(24) Puurimisnurga reguleerimise alumine kruvi (25) Alusplaat (26) Hammaslatt (27) Puurimisnurga reguleerimise kinnitusmutter (28) Ettenihkeratas (29) Lukustuspidur (30) Müüritise tüübel/betoonitüübel

(32) Kiirkinnitusspindli tiibmutter

(33) Veekogumisrõnga kinnitusvedru

Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist. Tehnilised andmed Transporditav teemantpuurmasin GDB180WE+ GCR180 Teemantpuurmasin GDB 180 WE Tootenumber 3601A898.. Nimivõimsus W 2000 Väljundvõimsus W 1340 Nimipöörlemiskiirus n

Puuri läbimõõt – müüritises optimaalne mm 40–180 – müüritises võimalik mm 0–180 – betoonis optimaalne mm 40–150 – betoonis võimalik mm 0–180 Tööriistahoidik 11/4"UNC Veevõrgu max rõhk bar 3 Kaal EPTA-Procedure 01:2014 järgi kg 5,2 Kaitseklass /I Andmed kehtivad nimipingel [U] 230V. Teistsuguste pingete ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda. Teemantpuurmasina statiiv GCR 180 Tootenumber 3601A90100 Mõõtmed – Kõrgus mm 767 – Laius mm 205 – Sügavus mm 423,5 Seadme kinnituskoha läbimõõt mm 60 1 609 92A 4NJ | (03.04.2019) Bosch Power ToolsEesti | 231 Teemantpuurmasina statiiv GCR 180 Puurkrooni max – Läbimõõt mm 180 – Läbimõõt koos veekogumisrõngaga mm 132 – Pikkus mm 530 Puuri max käik mm 514 Max tööpikkus mm 455 Kaal EPTA-Procedure 01:2014 järgi kg 9,5 Andmed müra kohta Müraemissiooni väärtused, määratud vastavalt EN62841‑3‑6. Elektrilise tööriista ekvivalentne müratase tavaliselt: helirõhutase 88dB(A); helivõimsustase 99dB(A). Mõõtemääramatus K=3dB. Kasutage kuulmiskaitsevahendeid! Nendes juhistes toodud mürapäästu väärtus on mõõdetud standardse mõõtemeetodiga ja seda saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. See sobib ka vibratsioonitaseme esialgseks hindamiseks. Toodud vibratsioonitase on tüüpiline elektrilise tööriista kasutamisel ettenähtud töödeks. Kui aga elektrilist tööriista kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsioonitase muutuda. Selle tagajärjel võib vibratsioonitase töötamise koguperioodil tunduvalt suureneda. Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid tegelikult tööle rakendamata. Selle tagajärjel võib vibratsioonitase töötamise koguperioodil tunduvalt väheneda. Paigaldus u Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. Puurmasina statiivi paigaldamine Puursamba joondamine Seadke puursammas (20) vertikaalasendisse. Pange alumine kruvi (24) kohale (vaadake joonist graafikaleheküljel). Pingutage alumine kruvi (24) ja ülemine kruvi (21) harkvõtmega (võtmeava 17mm). Pingutage kinnitusmutter (27) harkvõtmega (võtmeava 24mm). Ristkäepide Kruvige ristkäepideme (17) kolm haardevarrast lõpuni ristkäepideme keskrummu. Ristkäepide (17) on puurimisel ettenihkevändaks. Puurimiseks lükake ristkäepide vastavalt vajadusele vasakult või paremalt poolt lõpuni ettenihkerattale (28). Ristkäepideme eemaldamiseks tõmmake see tugeva tõmbega maha. Ettenihkelukustus lukustuspiduriga Enne esmakordset kasutuselevõtmist kruvige lukustuspidur (29) vabasse keermestatud avasse ettenihkerattast (28) allpool. Kõigi tööde tegemiseks puurmasina statiivi juures, töövaheaegadel ja kasutusvälisel ajal lukustage ettenihe. Keerake selleks lukustuspidur (29) kinni. Puurimiseks vabastage lukustuspidur (29) sedavõrd, et ristkäepidet (17) saab vabalt liigutada. Hoidke sealjuures ristkäepidet kinni, et takistada elektrilise tööriista kontrollimatut allalibisemist. Elektrilise tööriista kohaleasetamine (vt jnA) Veenduge, et lukustuspidur (29) on rakendatud. Keerake harkvõtmega (võtmeava 13 mm) lahti kruvi (18) seadme hoidikul. Asetage elektrilise tööriista kinnituskael ülalt kuni toeni seadme hoidikusse (19). Keerake elektriline tööriist seadme hoidikus nii, et kõik lülitid on kergesti ligipääsetavad ja elektrilise tööriista tolmuimemis-/vesijahutusühendus ei takista puurimistoimingut. Pingutage kruvi (18) harkvõtmega (võtmeava 13mm). Lükake ristkäepide (17) puurimistoiminguks vasakult või paremalt poolt ettenihkerattale (28). u Kontrollige elektrilise tööriista kinnituse tugevust seadme hoidikus. Elektrilise tööriista eemaldamiseks puurmasina statiivilt talitage vastupidises järjekorras. Puurmasina statiivi kinnitamine Suunis: Kinnitage puurmasina statiiv lõtkuvabalt. Nii väldite puurkrooni kinnikiildumist ja sellega segmentide rebenemist. Olenevalt pinna liigist ja struktuurist kinnitage puurmasina statiiv plaanitava puurava juurde tüübliga või vaakumiga. Puurmasina statiivi seadmine õigesse asendisse enne kinnitamist Märkige pinnale soovitud puurava keskpunkt. Märgistage kasutatava puurkrooni välismõõtmed nii, et puuritava ava keskpunkt jääb keskele. Kinnitage puurmasina statiiv (koos sisseasetatud elektrilise tööriistaga) tüübli või vaakumiga nii, et paigaldatud puurkroon kattub pinnale märgitud mõõtmetega. Tüübliga kinnitamine (vt jn B) Puurmasina statiivi kinnitamiseks müüritisse või betooni tüübliga (lisavarustus) puurige eraldi kinnitusava. Vahekaugus tüübli ava– plaanitud puurava keskkoht optimaalne 210mm võimalik 200–300mm Tüübliava osas kehtivad järgmised mõõtmed: Läbimõõt Sügavus Müüritis 20mm 85mm Bosch Power Tools 1 609 92A 4NJ | (03.04.2019)232 | Eesti Läbimõõt Sügavus Betoon 16mm 50mm Paigaldage kiiluga betoonitüübel või müüritisetüübel (30). Kruvige kiirkinnitusspindel (31) tüüblisse. Asetage kohale puurmasina statiiv ja seib ning kinnitage tiibmutriga (32). Pingutage tiibmutter nivelleerimise järel harkvõtmega (võtmeava 27mm). Vaakumiga kinnitamine (lisavarustus) Puurmasina statiivi kinnitamiseks vaakumiga vajate standardset vaakumpumpa ja Bosch-vaakuumkomplekti (lisavarustus). Vaakumpump peab vastama järgmistele miinimumnõuetele: Mahtvoog: 6m

Minimaalne vaakum: 80% (−800mbar) Vaakumiga kinnitamiseks peab aluspind olema sile ja tasapinnaline. Kasutamine krohvil või müüritisel ei ole lubatud. Kui vaakumühendus on saavutatud, toetage nivelleerimiskruvid (22) kergelt aluspinnale, et puurmasina statiiv toetuks jäigalt ja tihendusrõnga pinge oleks väiksem. Vastasel korral toetub puurmasina statiiv tihendusrõngale väga pehmelt. Vaakumpumbaga ja Bosch-vaakumkomplektiga ühendamiseks lugege ja järgige kasutusjuhendid. u Vaakumpumba ja vaakumkomplekti ohutusnõuetest ja tööjuhistest tuleb rangelt kinni pidada! Nivelleerimine (vaakumiga kinnitamise korral mitte) Keerake nivelleerimiskruvisid (22) ühekaupa seni sisse või välja, kuni vesilood (3) elektrilisel tööriistal (vertikaalsel paigaldusel) või vesilood (4) elektrilisel tööriistal (horisontaalsel paigaldusel) on täpselt joondatud. Seejärel fikseerige puurmasina statiiv kindlalt tüübelkinnitusega. Puurkrooni paigaldamine/vahetamine u Tõkestage enne kõigi tööde tegemist puurmasina statiivi või puurmasina juures, töövaheaegadel ning puurmasina statiivi mittekasutamisel selle soovimatu liigutamine, keerates kinni seisupiduri. Puurkrooni valik Bosch-puurkroonid on värvikoodiga: – Märgpuurkroonid: sinine – Kuivpuurkroonid: helehall Puurkrooni paigaldamine u Kontrollige puurkrooni enne paigaldamist. Paigaldage ainult laitmatus korras puurkroone. Kahjustuste või deformatsioonidega puurkroonid võivad põhjustada ohtlikke olukordi. Puhastage puurkroon enne paigaldamist. Määrige puurkrooni keeret kergelt või pihustage sellele korrosioonivastast vahendit. Keerake 11/4"-UNC-puurkroon(8) puurspindlile (7). u Kontrollige puurkrooni kinnituse tugevust. Valesti või ebakindlalt kinnitatud puurkroonid võivad töötamise ajal lahti tulla ja teid vigastada. Puurkrooni eemaldamine u Kandke puurkrooni vahetamisel kaitsekindaid. Seadme pikemaajalisel töötamisel võib puurkroon kuumeneda. Vabastage puurkroon (8) harkvõtmega (võtmeava 41mm). Hoidke sealjuures teise harkvõtmega (võtmeava 32mm) puurspindlit (7) kakskandist kinni. Vesijahutus-/tolmueemaldusseadme ühendamine Kui märg- või kuivpuurkroone puurimisel piisavalt ei jahutata, võivad teemantsegmendid kahjustuda, samuti võib puurkroon puuritavas avas kinni kiilduda. Seetõttu veenduge märgpuurimisel piisava vesijahutuse olemasolus, kuivpuurimisel tolmueemaldusseadme toimivuses. Olemasoleva puurava suurendamisel tuleb see hoolikalt sulgeda, et võimaldada kroonpuuri piisavat jahutamist. u Külgeühendatud voolikud, sulgeventiilid ja lisavarustus ei tohi puurimistoimingut takistada. Vesijahutuse ühendamine Asetage veeühendusadapter (12) küünissidurile (6) ja keerake päripäeva lõpuni kinni. Keerake vee sulgekraan (10) kinni. Ühendage veevoolik kraani ühendusotsakuga (11). Veeühendus on võimalik mobiilsest veesurvemahutist (lisavarustus) või statsionaarsest veevõrgust. Märgipuurimisel puuritavast avast väljuva vee kokkukogumiseks on vaja veekogumisrõngast ja vee-/ tolmuimejat (mõlemad on lisavarustuseks). Veekogumisrõnga paigaldamine vee äraimemiseks (vt jn C) Veekogumisrõngas (vaadake „Lisavarustus/varuosad“, Lehekülg234) on ette nähtud kasutamiseks teemantpuurmasina statiivi GCR180 ja teemantpuurmasinaga GDB180WE. Lõigake tihenduskaande soovitud puuri läbimõõdule vastav auk. Lükake pingutusvedru (33) lõpuni alusplaadi (25) ja puursamba (20) vahelisse pilusse. Jälgige, et pingutusvedru ärapööratud osa oleks allpool. Viige veekogumisrõngas vastavasse asendisse ja asetage pingutusvedru veekogumisrõnga toetuspunktidele. (Pingutusvedru otstes olevad lapatsid on ette nähtud pingutusvedru tõmbamiseks üles.) Vedru pingutusjõu toimel surutakse veekogumisrõngas koos tihendiga vastu aluspinda ja see hoiab koos vee-/tolmuimeja vaakumiga ära vee väljavoolamise. Tolmueemaldi ühendamine Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja metalli tolm võib kahjustada tervist. Tolmuga kokkupuude ja tolmu sissehingamine võib põhjustada seadme kasutajal või läheduses viibivatel inimestel allergilisi reaktsioone ja/või 1 609 92A 4NJ | (03.04.2019) Bosch Power ToolsEesti | 233 hingamisteede haigusi. Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekitava toimega, iseäranis kombinatsioonis puidutöötlemisel kasutatavate lisaainetega (kromaadid, puidukaitsevahendid). Asbesti sisaldavat materjali tohivad töödelda üksnes vastava ala asjatundjad. – Kasutage konkreetse materjali eemaldamiseks sobivat tolmuimejat. – Tagage töökohas hea ventilatsioon. – Soovitav on kasutada hingamisteede kaitsemaski filtriga P2. Pidage kinni töödeldavate materjalide suhtes Teie riigis kehtivatest eeskirjadest. Asetage tolmueemaldusadapter (13) küünissidurile (6) ja keerake päripäeva lõpuni kinni. Ühendage selle süsteemiga ühilduva ning soovitatud märg-/ kuivimeja imivoolik (15) (vaadake „Lisavarustus/varuosad“, Lehekülg234) imiotsakuga (14). Kasutamine Puurimisnurga muutmine u Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. u Pärast statiivi igakordset reguleerimist keerake kõik kruvid tugevasti kinni. Päästke alumine puurimisnurga reguleerimise kruvi (24) harkvõtmega (võtmeava 17mm) lahti ja võtke ära. Päästke ülemine kruvi (21) harkvõtmega (võtmeava 17mm) lahti. Päästke kinnitusmutter (27) harkvõtmega (võtmeava 24mm) lahti. Asetage statiivile soovitud puurimisnurk. Pingutage kinnitusmutter (27) uuesti harkvõtmega (võtmeava 24mm). Pingutage ülemine kruvi (21) harkvõtmega (võtmeava 17mm). u Puurmasina statiivi tohib jälle kasutada alles siis, kui kinnitusmutter (27) ja nurga reguleerimise kruvi (21) on uuesti kinni keeratud. Puurimise järel seadke puursammas (20) vastupidises järjekorras jälle vertikaalasendisse (puurimisnurk 0°). Selleks peate alumise kruvi (24) jälle kohale asetama ja harkvõtmega (võtmeava 17 mm) pingutama. Kasutuselevõtt u Pöörake tähelepanu võrgupingele! Vooluallika pinge peab vastama elektrilise tööriista tüübisildil märgitud pingele. u Enne töö alustamist kooskõlastage kavandatavad puurimistööd pädeva staatikaspetsialisti, arhitekti või projektijuhiga. Armatuure tohib läbi lõigata ainult staatikaspetsialisti loal. u Seinte või põrandate läbipuurimisel kontrollige vastavates ruumides takistuste puudumist. Piirake töökoht ja tõkestage puursüdamiku allakukkumine raketisega. Rikkevoolu kaitselüliti (PRCD) talitluskontroll Kontrollige alati enne töö alustamist rikkevoolu kaitselüliti (PRCD)(16) talitlust: – Vajutage rikkevoolu kaitselülitil (PRCD) TEST-nuppu. Punane kontrollnäit kustub. – Vajutage RESET-nuppu. Elektrilist tööriista peab nüüd olema võimalik sisse lülitada. Kui punane kontrollnäit TEST-nupu vajutamisel ei kustu või kustub elektrilise tööriista sisselülitamisel korduvalt, peate laskama elektrilist tööriista volitatud Bosch- klienditeeninduskohas kontrollida. u Kui rikkevoolu kaitselüliti (PRCD) on defektne, ei tohi elektrilist tööriista kasutada. Sisselülitamine Vajutage RESET-nuppu rikkevoolu kaitselülitil (PRCD)(16). Märgpuurimine: seadke vee sulgekraan (10) läbivoolule. Elektrilise tööriista sisselülitamiseks vajutage sisse-/ väljalülitit (1) ja hoidke seda vajutatult. Allavajutatud sisse-/väljalüliti fikseerimiseks vajutage lisaks lukustusnuppu (2). Väljalülitamine Vabastage sisse-/väljalüliti(1). Fikseeritud sisse-/väljalüliti korral vajutage seda kõigepealt ja seejärel vabastage. Märgpuurimine: keerake vee sulgekraan (10) kinni. Töö lõpetamise järel lahutage kraani ühendusdetail (11) veevoolikust. Avage vee sulgekraan (10) ja laske jääkvesi välja. Käivitusvoolu piiraja Elektrilise tööriista elektroonika tagab mootori sujuva käivitumise ja hoiab sellega ära liiga suure käivitusvoolu. Taaskäivitumiskaitse Taaskäivitumiskaitse hoiab ära elektrilise tööriista kontrollimatu käivitumise pärast voolukatkestust. Taaskasutuselevõtuks vajutage RESET-nuppu rikkevoolu kaitselülitil (PRCD)(16). Seejärel viige sisse-/väljalüliti (1) väljalülitatud asendisse ja lülitage elektriline tööriist uuesti sisse. Pöörlemiskiiruse eelvalimine Käiguvaliku lülitiga (5) saab eelvalida kaks pöörlemiskiirust. Käigud on soovituslikud järgmise läbimõõduga puuride korral: – 1. käik: 80–180mm – 2. käik: 25–60mm Tööjuhised u Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. Puurimiseks vabastage lukustuspidur (29) sedavõrd, et ristkäepidet (17) saab vabalt liigutada. Hoidke sealjuures ristkäepidet kinni, et takistada elektrilise tööriista kontrollimatut allalibisemist. Bosch Power Tools 1 609 92A 4NJ | (03.04.2019)234 | Eesti Alustage puurimist 1.käigul väikese pöörlemiskiirusega , kuni kroonpuur pöörleb materjalis vibratsioonita. Seejärel lülitage seade vajadusel korral 2.käigule. Kohandage puurimisel rakendatav surve puuritava materjaliga. Puurige ühtlase survega. Tõmmake puurkrooni aeg-ajalt puuritavast avast kergelt tagasi, et puurimismuda või tolmu teemantsegmentidest eemaldada. Pöörake elektriline tööriist ristkäepidemega (17) soovitud puurimissügavuseni alla. Seejärel keerake tagasi, kuni puurkroon on täiesti nähtav. Maksimaalse võimaliku tööpikkuse saavutamiseks eemaldage puursüdamik kohe, kui see puurkrooni täielikult täidab. Seejärel viige puurkroon uuesti puuritavasse avasse ja puurige kuni maksimaalse sügavuseni. Ülekoormussidur Kui puurkroon kiilub kinni, siis lahutatakse puurspindli ajam. Sel juhul lülitage elektriline tööriist kulumise ja kuumenemise vältimiseks kohe välja. Vabastage kroonpuur, keerates seda sobiva harkvõtmega paremale ja vasakule. Tõmmake elektriline tööriist seejuures puuravast ettevaatlikult välja. Ülekoormuskaitse Kui ülekoormus on lubatust suurem, hakkab elektriline tööriist tuntavalt pulseerima. Vähendage avaldatavat survet, kuni elektriline tööriist töötab taas normaalselt. Kui survet ei vähendata, lülitub elektriline tööriist välja. Elektrilise tööriista saab seejärel kohe uuesti sisse lülitada, kuid töötamist tuleks jätkata väiksema survega. Puursüdamiku eemaldamine Märgpuurimine: laske veel pärast puurimist puurkrooni ja puursüdamiku vahelt puurimismuda väljauhtumiseks veidi aega edasi joosta. Kui puursüdamik on puurkroonis kinni kiildunud, koputage puursüdamiku vabastamiseks puurkrooni pehme puit- või plastesemega. Vajaduse korral suruge puursüdamik läbi kinnitusava pistetud pulgaga puurkroonist välja. Suunis: ärge lööge puurkrooni kõvade esemetega (deformatsioonioht)! Hooldus ja korrashoid Hooldus ja puhastus u Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. u Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad. Hoidke hammaslatt (26) ja puursamba (20) juhtpinnad alati puhtad. Tõõ lõpetamisel puhastage puurspindel (7). Pihustage puurspindlile ja puurkroonile (8) vahetevahel korrosioonikitsevahendit. Kui on vaja vahetada ühendusjuhet, laske seda ohutuskaalutlustel teha Bosch-il või Bosch-i elektriliste tööriistade volitatud klienditeenindusel. Liugjuhikute järeljusteerimine (vt jn D) Aja jooksul võivad liugjuhikud (34) kuluda ning liugjuhikute ja puursamba vahele tekib lõtk. Lõtku kõrvaldamiseks tuleb liugjuhikud järeljusteerida. Vabastage harkvõtmega (võtmeava 13 mm) kõik kümme kuuskantmutrit (35). Pingutage seejärel ühtlaselt kõiki tikkpolte (36), kuni lõtk on minimeeritud. Pingutage uuesti kõik kümme kuuskantmutrit. Juhikuid tuleb vahetada alles siis, kui liugkiht (punast värvi) on kulunud. Sellega on tegemist siis, kui punane värv on kadunud ja nähtavale ilmub alusmaterjal. Vahetamine on soovitatav lasta teha mõnes Bosch elektriliste tööriistade volitatud klienditeeinduses. Transport Puurmasina statiivi võite hoiustada koos sisseasetatud elektrilise tööriistaga. Pöörake selleks elektriline tööriist ümberminekuohu vähendamiseks ristkäepidemega (17) võimalikult kaugele alusplaadi suunas. Turvaliseks transpordiks võtke elektriline tööriist puurmasina statiivist välja. Lisavarustus/varuosad Veekogumisrõngas (GCR180) 2 608 550 621 Veekogumisrõnga (GCR 180) tihenduskaas

EL-vastavusdeklaratsioon Kinnitame ainuvastutajatena, et nimetatud tooted vastavad järgnevalt loetle- tud direktiivide ja määruste kõikidele asjaomastele nõuetele ja on kooskõlas järgmiste normidega. Tehnilised dokumendid saadaval: * Transporditav teemantpuurmasin Tootenumber
