KULLANIM KILAVUZU GCR 180 Professional BOSCH

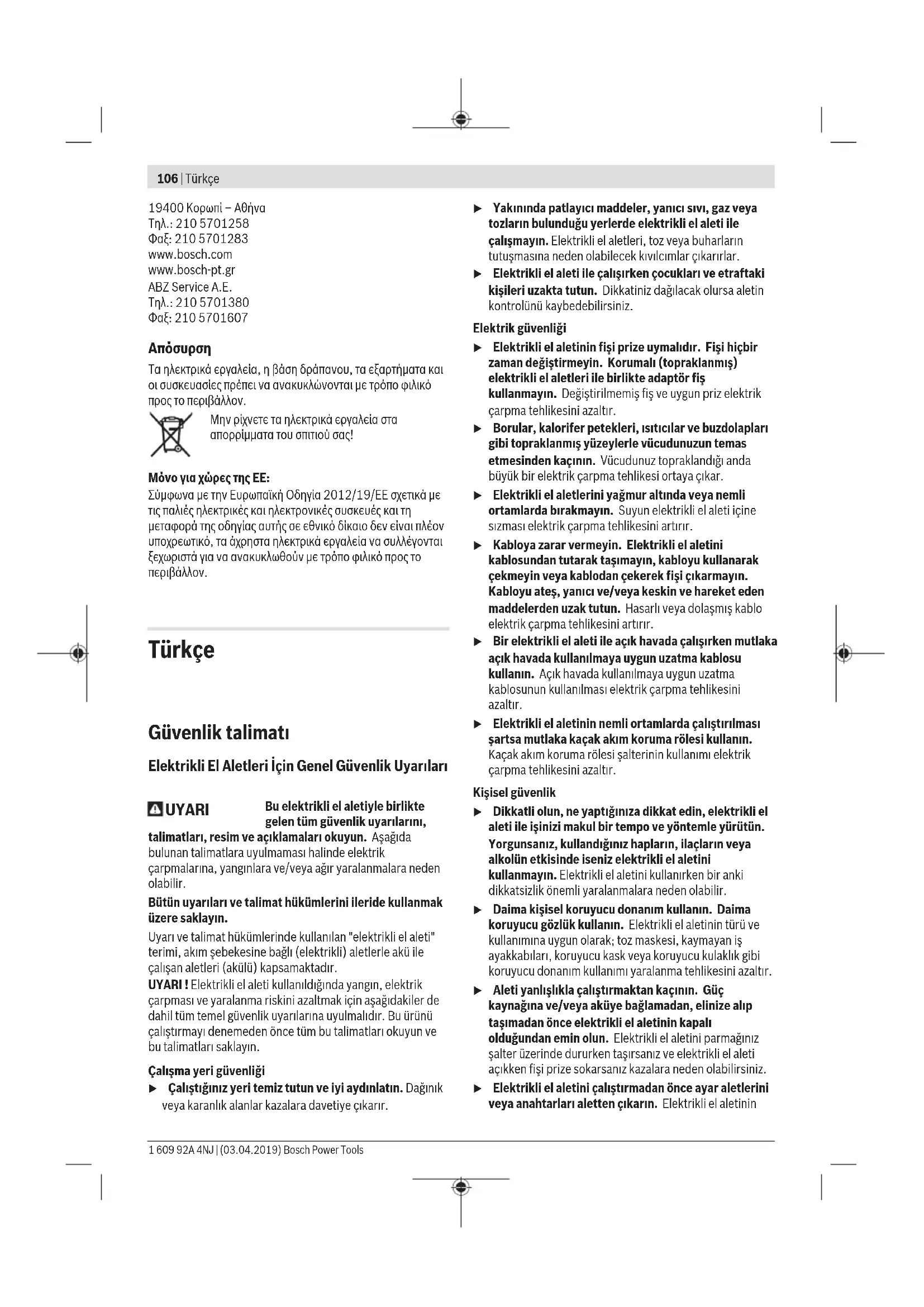

Τα ηλεκτρικά εργαλεία, η βάση δράπανου, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον. Μην ρίχνετε τα ηλεκτρικά εργαλεία στα απορρίμματα του σπιτιού σας! Μόνο για χώρες τηςΕΕ: Σύμφωνα με την Ευρωπαϊκή Οδηγία 2012/19/ΕΕ σχετικά με τις παλιές ηλεκτρικές και ηλεκτρονικές συσκευές και τη μεταφορά της οδηγίας αυτής σε εθνικό δίκαιο δεν είναι πλέον υποχρεωτικό, τα άχρηστα ηλεκτρικά εργαλεία να συλλέγονται ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον. Türkçe Güvenlik talimatı Elektrikli El Aletleri İçin Genel Güvenlik Uyarıları UYARI Bu elektrikli el aletiyle birlikte gelen tüm güvenlik uyarılarını, talimatları, resim ve açıklamaları okuyun. Aşağıda bulunan talimatlara uyulmaması halinde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olabilir. Bütün uyarıları ve talimat hükümlerini ileride kullanmak üzere saklayın. Uyarı ve talimat hükümlerinde kullanılan "elektrikli el aleti" terimi, akım şebekesine bağlı (elektrikli) aletlerle akü ile çalışan aletleri (akülü) kapsamaktadır. UYARI ! Elektrikli el aleti kullanıldığında yangın, elektrik çarpması ve yaralanma riskini azaltmak için aşağıdakiler de dahil tüm temel güvenlik uyarılarına uyulmalıdır. Bu ürünü çalıştırmayı denemeden önce tüm bu talimatları okuyun ve bu talimatları saklayın. Çalışma yeri güvenliği u Çalıştığınız yeri temiz tutun ve iyi aydınlatın. Dağınık veya karanlık alanlar kazalara davetiye çıkarır. u Yakınında patlayıcı maddeler, yanıcı sıvı, gaz veya tozların bulunduğu yerlerde elektrikli el aleti ile çalışmayın. Elektrikli el aletleri, toz veya buharların tutuşmasına neden olabilecek kıvılcımlar çıkarırlar. u Elektrikli el aleti ile çalışırken çocukları ve etraftaki kişileri uzakta tutun. Dikkatiniz dağılacak olursa aletin kontrolünü kaybedebilirsiniz. Elektrik güvenliği u Elektrikli el aletinin fişi prize uymalıdır. Fişi hiçbir zaman değiştirmeyin. Korumalı (topraklanmış) elektrikli el aletleri ile birlikte adaptör fiş kullanmayın. Değiştirilmemiş fiş ve uygun priz elektrik çarpma tehlikesini azaltır. u Borular, kalorifer petekleri, ısıtıcılar ve buzdolapları gibi topraklanmış yüzeylerle vücudunuzun temas etmesinden kaçının. Vücudunuz topraklandığı anda büyük bir elektrik çarpma tehlikesi ortaya çıkar. u Elektrikli el aletlerini yağmur altında veya nemli ortamlarda bırakmayın. Suyun elektrikli el aleti içine sızması elektrik çarpma tehlikesini artırır. u Kabloya zarar vermeyin. Elektrikli el aletini kablosundan tutarak taşımayın, kabloyu kullanarak çekmeyin veya kablodan çekerek fişi çıkarmayın. Kabloyu ateş, yanıcı ve/veya keskin ve hareket eden maddelerden uzak tutun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesini artırır. u Bir elektrikli el aleti ile açık havada çalışırken mutlaka açık havada kullanılmaya uygun uzatma kablosu kullanın. Açık havada kullanılmaya uygun uzatma kablosunun kullanılması elektrik çarpma tehlikesini azaltır. u Elektrikli el aletinin nemli ortamlarda çalıştırılması şartsa mutlaka kaçak akım koruma rölesi kullanın. Kaçak akım koruma rölesi şalterinin kullanımı elektrik çarpma tehlikesini azaltır. Kişisel güvenlik u Dikkatli olun, ne yaptığınıza dikkat edin, elektrikli el aleti ile işinizi makul bir tempo ve yöntemle yürütün. Yorgunsanız, kullandığınız hapların, ilaçların veya alkolün etkisinde iseniz elektrikli el aletini kullanmayın. Elektrikli el aletini kullanırken bir anki dikkatsizlik önemli yaralanmalara neden olabilir. u Daima kişisel koruyucu donanım kullanın. Daima koruyucu gözlük kullanın. Elektrikli el aletinin türü ve kullanımına uygun olarak; toz maskesi, kaymayan iş ayakkabıları, koruyucu kask veya koruyucu kulaklık gibi koruyucu donanım kullanımı yaralanma tehlikesini azaltır. u Aleti yanlışlıkla çalıştırmaktan kaçının. Güç kaynağına ve/veya aküye bağlamadan, elinize alıp taşımadan önce elektrikli el aletinin kapalı olduğundan emin olun. Elektrikli el aletini parmağınız şalter üzerinde dururken taşırsanız ve elektrikli el aleti açıkken fişi prize sokarsanız kazalara neden olabilirsiniz. u Elektrikli el aletini çalıştırmadan önce ayar aletlerini veya anahtarları aletten çıkarın. Elektrikli el aletinin 1 609 92A 4NJ | (03.04.2019) Bosch Power ToolsTürkçe | 107 dönen parçaları içinde bulunabilecek bir yardımcı alet yaralanmalara neden olabilir. u Çalışırken vücudunuz anormal durumda olmasın. Çalışırken duruşunuz güvenli olsun ve dengenizi her zaman koruyun. Bu sayede elektrikli el aletini beklenmedik durumlarda daha iyi kontrol edebilirsiniz. u Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve takı takmayın. Saçlarınızı ve giysileriniz aletin hareketli parçalarından uzak tutun. Bol giysiler, uzun saçlar veya takılar aletin hareketli parçaları tarafından tutulabilir. u Toz emme donanımı veya toz tutma tertibatı kullanırken, bunların bağlı olduğundan ve doğru kullanıldığından emin olun. Toz emme donanımının kullanımı tozdan kaynalanabilecek tehlikeleri azaltır. u Aletleri sık kullanmanız sebebiyle onlara alışmış olmanız, güvenlik prensiplerine uymanızı önlememelidir. Dikkatsiz bir hareket, bir anda ciddi yaralanmalara yol açabilir. Elektrikli el aletlerinin kullanımı ve bakımı u Elektrikli el aletini aşırı ölçüde zorlamayın. Yaptığınız işe uygun elektrikli el aletleri kullanın. Uygun performanslı elektrikli el aleti ile, belirlenen çalışma alanında daha iyi ve güvenli çalışırsınız. u Şalteri bozuk olan elektrikli el aletini kullanmayın. Açılıp kapanamayan bir elektrikli el aleti tehlikelidir ve onarılmalıdır. u Elektrikli el aletinde bir ayarlama işlemine başlamadan, herhangi bir aksesuarı değiştirirken veya elektrikli el aletini elinizden bırakırken fişi güç kaynağından çekin veya aküyü çıkarın. Bu önlem, elektrikli el aletinin yanlışlıkla çalışmasını önler. u Kullanım dışı duran elektrikli el aletlerini çocukların ulaşamayacağı bir yerde saklayın. Aleti kullanmayı bilmeyen veya bu kullanım kılavuzunu okumayan kişilerin aletle çalışmasına izin vermeyin. Deneyimsiz kişiler tarafından kullanıldığında elektrikli el aletleri tehlikelidir. u Elektrikli el aletinizin ve aksesuarlarınızın bakımını özenle yapın. Elektrikli el aletinizin kusursuz olarak çalışmasını engelleyebilecek bir durumun olup olmadığını, hareketli parçaların kusursuz olarak işlev görüp görmediklerini ve sıkışıp sıkışmadıklarını, parçaların hasarlı olup olmadığını kontrol edin. Elektrikli el aletini kullanmaya başlamadan önce hasarlı parçaları onartın. Birçok iş kazası elektrikli el aletlerine yeterli bakım yapılmamasından kaynaklanır. u Kesici uçları daima keskin ve temiz tutun. Özenle bakımı yapılmış keskin kenarlı kesme uçlarının malzeme içinde sıkışma tehlikesi daha azdır ve daha rahat kullanım olanağı sağlarlar. u Elektrikli el aletini, aksesuarı, uçları ve benzerlerini, bu özel tip alet için öngörülen talimata göre kullanın. Bu sırada çalışma koşullarını ve yaptığınız işi dikkate alın. Elektrikli el aletlerinin kendileri için öngörülen alanın dışında kullanılması tehlikeli durumlara neden olabilir. u Tutamak ve kavrama yüzeylerini kuru, yağsız ve temiz tutun. Kaygan tutamak ve kavrama yüzeyleri, aletin beklenmeyen durumlarda güvenli şekilde tutulmasını ve kontrol edilmesini engeller. Servis u Elektrikli el aletinizi sadece yetkili personele ve orijinal yedek parça kullanma koşulu ile onartın. Bu sayede elektrikli el aletinin güvenliğini sürekli hale getirirsiniz. Karot makinesi güvenlik uyarıları u Su kullanmayı gerektiren bir delme işlemi yaparken suyu operatörün çalışma alanından uzaklaştırın veya bir sıvı toplama cihazı kullanın. Bu tarz engelleyici önlemler operatörün çalışma alanının kuru kalmasını sağlar ve elektrik çarpması riskini azaltır. u Bir çalışma sırasında kesme aksesuarının gizli bir kablo sistemi veya kendi kablosuyla temas etme ihtimali varsa elektrikli el aletini izolasyonlu kavrama yüzeylerinden tutup çalıştırın. Kesme aksesuarının "içinden elektrik geçen" bir kabloyla temas etmesi durumunda elektrikli el aletinin metal parçaları "elektriğe" maruz kalabilir ve operatöre elektrik çarpmasına neden olabilir. u Elmaslı delme yaparken kulaklık takın. Gürültüye maruz kalınması işitme kaybına neden olabilir. u Uç sıkıştığında aşağı doğru baskı uygulamayı bırakın ve aleti kapatın. Uç sıkışmasının nedeni bulun ve problemi çözmek için gereken önlemleri alın. u İş parçasında karot makinesini yeniden başlattığınızda, işleme başlamadan önce ucun rahatça dönüp dönmediğini kontrol edin. Uç sıkışmışsa çalışmaya başlamayabilir, alete aşırı yük binebilir veya karot makinesi iş parçasından ayrılabilir. u Delme sehpasını dübellerle ve tespit elemanlarıyla iş parçasına sabitlerken kullanılan ankrajın makine kullanımdayken makineyi tutabileceğinden ve frenleyebileceğinden emin olun. İş parçası zayıfsa veya gözenekliyse dübel çıkabilir, bu da delme sehpasının iş parçasından ayrılmasına neden olabilir. u Delme sehpasını vakum pedi ile iş parçasına sabitlerken pedi düz, temiz ve gözeneksiz bir yere yerleştirin. Fayanslar ve kompozit kaplama gibi lamine yüzeylere sabitlemeyin. İş parçası düz, yassı veya iyi takılmış değilse ped iş parçasından ayrılabilir. u Delme öncesinde ve delme sırasında yeterli vakum olduğundan emin olun. Vakum yetersizse ped iş parçasından ayrılabilir. u Makine yalnızca vakum pedi ile emniyete alındığında, aşağıya doğru delme işlemi haricinde asla delme yapmayın. Vakum kaybolursa ped iş parçasından ayrılır. u Duvarları veya tavanları delerken karşı tarafta bulunan kişilerin ve çalışma alanının koruma altında olduğundan emin olun. Uç delikten dışarı taşabilir veya artık parça öbür tarafa düşebilir. Bosch Power Tools 1 609 92A 4NJ | (03.04.2019)108 | Türkçe u Bu aleti baş hizasının üzerinde delme yaparken su kaynağıyla kullanmayın. Suyun elektrikli el aleti içine sızması elektrik çarpma tehlikesini artırır. u Görünmeyen ikmal hatlarını belirlemek için uygun tarama cihazları kullanın veya yerel tedarik şirketi ile iletişime geçin. Elektrik kablolarıyla temas yanıklara ve elektrik çarpmasına neden olabilir. Bir gaz borusuna hasar vermek patlamaya neden olabilir. Su boruların hasar görmesi maddi zararlara veya elektrik çarpmasına neden olabilir. u Kaymayan iş ayakkabıları kullanın. Bu şekilde kaygan yüzeylerdeki kaymalardan kaynaklanabilecek yaralanmaların önüne geçersiniz. u Elektrikli el aletini hiçbir zaman ekte teslim edilen hatalı akım koruma şalteri (PRCD) olmadan çalıştırmayın. u Çalışma alanındaki kişilerin ve elektrikli el aletinin çıkan suyla temas etmemesine dikkat edilmelidir. u Tam olarak durmadan elektrikli el aletini bırakıp gitmeyin. Serbest dönüşteki uçlar yaralanmalara neden olabilirler. u Darbesiz matkap montajından önce karot tezgahını doğru şekilde kurun. Sorunsuz çalışma için doğru montaj yapılmalıdır. u Kullanmadan önce darbesiz matkabı güvenli şekilde karot tezgahına sabitleyin. Darbesiz matkabın karot tezgahında kayması, kontrol kaybına neden olabilir. u Karot tezgahını sağlam ve düz bir zemine sabitleyin. Karot tezgahında kayma veya salınım olursa, darbesiz matkap eşit dağılımlı ve güvenli bir şekilde yönlendirilemez. u Darbesiz matkabın bağlantı kablosunu, çalışma alanından uzak tutun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesini artırır. u Karot tezgahına aşırı yüklenmeyin ve merdiven veya iskele olarak kullanmayın. Karot tezgahına aşırı yüklenilmesi veya üzerine çıkılması, ağırlık merkezinin öne kaymasına ve tezgahın devrilmesine neden olur. u Kullanılmayan karot tezgahlarını, çocukların ulaşamayacağı bir yerde muhafaza edin. Bu aleti tanımayan veya bu güvenlik talimatını okumayan kişilerin aleti kullanmasına izin vermeyin. Deneyimsiz kişiler tarafından kullanıldıklarında aletler tehlikelidir. u Karot tezgahındaki veya darbesiz matkaptaki tüm çalışmalardan önce, mola verildiğinde ve karot tezgahları kullanılmadığında; tespit frenini çekerek istem dışı harekete karşı düzeneği emniyete alın. u Bu elektrikli el aleti sadece koruyucu iletkenli ve yeterli boyuttaki güç kaynaklarında çalıştırılabilir. u Karot makinesi ve karot ucu takılı karot sehpasının yanlışlıkla devrilmesini önlemek için karot sehpasını işletim sırasında daima dübel veya vakum (aksesuar) ile sabitleyin. u Su ileten hortumların, bağlantı parçalarının ve su tutma halkasının (aksesuar) kusursuz durumda olduğundan emin olun. Bir sonraki kullanımdan önce hasarlı ve aşınmış parçaları değiştirin. Elektrikli el aletinin parçalarından dışarı su sızması elektrik çarpma tehlikesini artırır. Ürün ve performans açıklaması Bütün güvenlik talimatını ve uyarıları okuyun. Güvenlik talimatlarına ve uyarılara uyulmadığı takdirde elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden olunabilir. Lütfen kullanma kılavuzunun ön kısmındaki resimlere dikkat edin. Usulüne uygun kullanım Taşınabilir karot makinesi GDB180WE+ GCR180 Karot makinesi Bu elektrikli el aleti, elmaslı sulu karot ucu ve su besleme sistemi ile bağlantı halinde beton ve betonarmede sulu delme işleri için tasarlanmıştır. Bu elektrikli el aleti bir emme donanımı ile (su tutma halkası ve ıslak/kuru elektrikli süpürge) kombine edilebilir. Bu elektrikli el aleti; kuru karot uçları ve uygun bir emme donanımı ile tuğla, kumlu taş, gazbeton ve fayansta kuru delme işleri için tasarlanmıştır. Bu elektrikli el aleti sadece sabit işletimde elmas karot sehpası GCR180 ile birlikte kullanılabilir. Baş üstü çalışmalarına izin verilmez. Elmas karot sehpası Elmas karot sehpası, Bosch karot makinesine GDB180WE takılması için tasarlanmıştır. Bu sehpada başka aletler kullanılamaz. Elmas karot sehpası bir dübel yardımı ile zemine veya duvara sabitlenebilir. Elmas karot sehpası vakum (aksesuar) yardımı ile zemine veya (ve ek bir emniyet tertibatı ile) duvara sabitlenebilir. Baş üzerine sabitlemeye izin yoktur. Şekli gösterilen elemanlar Şekli gösterilen bileşenlerin numaraları grafik sayfasındaki elektrikli el aletinin ve karot sehpasının şekli üzerindeki numaralarla aynıdır. Karot makinesi (1) Açma/kapama şalteri (2) Açma/kapama şalteri sabitleme tuşu (3) Dikey tesviye su terazisi (4) Yatay tesviye su terazisi (5) Vites seçme şalteri (6) Çeneli kavrama (7) Mil boynu (8) Karot ucu

(9) Tutamak (izolasyonlu tutamak yüzeyi) (10) Su kapama musluğu 1 609 92A 4NJ | (03.04.2019) Bosch Power ToolsTürkçe | 109 (11) Musluk bağlantı parçası (12) Su bağlantı adaptörü (13) Emme adaptörü (14) Emme rakoru

(16) Kaçak akım koruma şalteri (PRCD)

Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir. Aksesuarın tümünü aksesuar programımızda bulabilirsiniz. Elmas karot sehpası (17) Çevirme turnikesi (izolasyonlu tutamak yüzeyi) (18) Alet girişindeki vida (19) Alet girişi (20) Delme sütunu (21) Delme açısı ayarı üst vidası (22) Nivelman vidası (23) Su tutma halkası

(24) Delme açısı ayarı alt vidası (25) Taban levhası (26) Dişli kol (27) Delme açısı ayarı germe somunu (28) Besleme dişlisi (29) Tespit freni (30) Duvar dübeli/beton dübeli

(31) Hızlı germe kolu

(32) Hızlı germe kolunun kelebek başlı somunu

(33) Su tutma halkasının sıkma yayı

(34) Kayıcı kılavuzlar (35) Kayıcı kılavuzların altıgen somunu (10adet) (36) Kayıcı kılavuzların dişli pimi (10adet)

Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir. Aksesuarın tümünü aksesuar programımızda bulabilirsiniz. Teknik veriler Taşınabilir karot makinesi GDB180WE+ GCR180 Karot makinesi GDB 180 WE Malzeme numarası 3601A898.. Giriş gücü W 2000 Çıkış gücü W 1340 Nominal devir sayısı n

Delme çapı – Duvarda optimum mm 40–180 – Duvarda mümkün olan mm 0–180 – Betonda optimum mm 40–150 Karot makinesi GDB 180 WE – Betonda mümkün olan mm 0–180 Uç girişi 11/4"UNC Su besleme maksimum basıncı bar 3 Ağırlık EPTA-Procedure 01:2014 uyarınca kg 5,2 Koruma sınıfı / I Veriler 230V’luk bir anma gerilimi [U] için geçerlidir. Farklı gerilimlerde ve farklı ülkelere özgü tiplerde bu veril değişebilir. Elmas karot sehpası GCR 180 Malzeme numarası 3601A90100 Ölçüleri – Yükseklik mm 767 – Genişlik mm 205 – Derinlik mm 423,5 Alet girişi çapı mm 60 Karot ucu boyutu, maks. – Çapı mm 180 – Su tutma halkalı çap mm 132 – Uzunluğu mm 530 Delme stroku, maks. mm 514 Çalışma uzunluğu, maks. mm 455 Ağırlık EPTA-Procedure 01:2014 uyarınca kg 9,5 Gürültü bilgisi Gürültü emisyon değerleri EN62841‑3‑6 uyarınca belirlenmektedir. Elektrikli el aletinin A ağırlıklı gürültü seviyesi tipik olarak: Ses basıncı seviyesi 88dB(A); ses gücü seviyesi 99dB(A). Tolerans K=3dB. Kulak koruması kullanın! Bu talimatta belirtilen gürültü emisyon değeri standart bir ölçme yöntemi ile ölçülmüştür ve elektrikli el aletlerinin karşılaştırılmasında kullanılabilir. Bu değer gürültü emisyonunun geçici olarak tahmin edilmesine uygundur. Belirtilen gürültü emisyon değeri elektrikli aletin temel kullanımını temsil etmektedir. Ancak elektrikli el aleti başka uygulama türleri için, farklı uçlar veya yetersiz bakımla kullanılacak olursa, gürültü emisyon değerinde farklılık görülebilir. Bu da gürültü emisyonunu toplam çalışma süresinde belirgin ölçüde yükseltebilir. Gürültü emisyonunu tam olarak belirleyebilmek için aletin kapalı olduğu süreleri veya açık olduğu halde gerçekten kullanılmadığı süreleri de dikkate almanız gerekir. Bu da toplam çalışma süresindeki gürültü emisyonunu belirgin ölçüde düşürebilir. Bosch Power Tools 1 609 92A 4NJ | (03.04.2019)110 | Türkçe Montaj u Elektrikli el aletinin kendinde bir çalışma yapmadan önce her defasında fişi prizden çekin. Karot sehpasının montajı Delme sütununun doğrultulması Delme sütununu(20) dikey konuma getirin. Alt vidayı(24) takın (grafik sayfasındaki şekle bakın). Alt vidayı(24) ve üst vidayı(21) bir çatal anahtarla (anahtar genişliği 17mm) sıkın. Germe somununu(27) bir çatal anahtarla (anahtar genişliği 24mm) sıkın. Çevirme turnikesi Çevirme turnikesinin(17) üç tutamak kolunu sonuna kadar çevirme turnikesi göbeğine takın. Çevirme turnikesi(17) delme işlemi esnasında besleme kolu olarak işlev görür. Delme işlemi için çevirme turnikesini sonuna kadar sağa veya sola besleme dişlisine(28) itin. Çevirme turnikesini çıkarmak için kuvvetlice çekin. Tespit frenli besleme kilidi İlk kez işlemeye almadan önce tespit frenini(29) besleme dişlisinin(28) altındaki boş dişli yuvaya vidalayın. Karot sehpasının kendindeki bütün çalışmalarda, iş molalarında ve sehpanın kullanılmadığı zamanlarda besleme sistemini kilitleyin. Tespit frenini(29) çevirerek sıkın. Delme yapmak için tespit frenini(29) çevirme turnikesi(17) rahat hareket ettirilebilecek ölçüde gevşetin. Elektrikli el aletinin kontrol dışı aşağı kaymasını önlemek için çevirme turnikesini tutun. Elektrikli el aletinin takılması (bkz.resimA) Tespit freninin(29) sıkılmış olduğundan emin olun. Alet yuvasındaki vidayı(18) bir çatal anahtarla (anahtar genişliği 13mm) gevşetin. Elektrikli el aletinin germe boynunu yukarıdan sonuna kadar alet girişine(19) yerleştirin. Elektrikli el aletini alet yuvasında bütün şalterlere rahatça ulaşılabilecek ve elektrikli el aletine bağlı toz emme tertibatı/ sulu soğutma donanımı delme işlemini engellemeyecek konuma çevirin. Vidayı(18) çatal anahtarla (anahtar genişliği 13mm) sıkın. Delme işlemi için çevirme turnikesini(17) sağa veya sola besleme dişlisine(28) itin. u Elektrikli el aletinin alet yuvasına sağlam biçimde oturup oturmadığını kontrol edin. Elektrikli el aletini karot sehpasından çıkarırken aynı işlem adımlarını ters sıra ile uygulayın. Karot sehpasının sabitlenmesi Uyarı: Karot sehpasını hiç boşluk bırakmadan sabitleyin. Bu yolla karot ucunun sıkışmasını ve dolayısı ile segman kırılmasını önlersiniz. Karot sehpasını zeminin özelliğine göre dübel veya vakumla planlanan matkap deliğine sabitleyin. Karot sehpasının sabitlemeden önce konumlandırılması İstediğiniz matkap deliği merkezini zeminde işaretleyin. Delme yapmak istediğiniz karot ucunun dış ölçülerini matkap deliği merkezini merkez alarak işaretleyin. Karot sehpasını (elektrikli el aleti takılı durumda) dübel veya vakumla, takılı bulunan karot ucu çizilen ölçülerle örtüşecek biçimde sabitleyin. Dübel ile sabitleme (bkz.resimB) Karot sehpasını dübelle (aksesuar) duvar veya betona sabitlemek üzere ayrı bir sabitleme deliği açın. Dübel deliği mesafesi– Planlanan deliğin merkezi optimum 210mm mümkün 200–300mm Dübel deliği için şu ölçüler geçerlidir: Çapı Derinlik Duvarda 20mm 85mm Betonda 16mm 50mm Açılmalı bir beton dübeli veya duvar dübeli(30) yerleştirin. Hızlı germe milini(31) dübele vidalayın. Besleme pulu ile birlikte karot sehpasını yerleştirin ve kelebek başlı somunla(32) sıkın. Kelebek başlı somununu kot almadan sonra bir çatal anahtarla (anahtar genişliği 27mm) sıkın. Vakumla sabitleme (aksesuar) Karot sehpasını vakumla sabitlemek için piyasada bulunan bir vakum pompasına ve bir Bosch vakum setine (aksesuar) ihtiyacınız vardır. Vakum pompası aşağıdaki minimum gerekliliklere sahip olmalıdır: Hacimsel akış (debi): 6m

/sa Minimum vakum: %80 (−800mbar) Vakumla sabitleme için zemin pürüzsüz ve düz olmalıdır. Sıva veya duvar üzerine sabitlemeye izin yoktur. Vakum koşulları sağlandıktan sonra, karot sehpasının sağlam durması ve contanın biraz gerilmesi için nivelman vidalarını(22) hafifçe zemine yerleştirin. Aksi takdirde karot sehpası conta üzerine çok yumuşak oturur. Vakum pompasını ve Bosch vakum setini bağlamak için kullanım kılavuzlarını okuyun ve içindeki hükümlere uyun. u Vakum pompasının ve vakum setinin güvenlik talimatı ile çalışma uyarılarına kesinlikle uyulmalıdır! Kot alma (Vakumla sabitlemede yapılmaz) Nivelman vidalarını(22) tek tek dikey su terazisi(3) (dikey montajda) veya yatay su terazisi(4) (yatay montajda) elektrikli el aletinde tam olarak hizalanıncaya kadar dışarı çevirin. Bu durumda karot sehpasını dübelle sabitleyin. Karot ucunun takılması/değiştirilmesi u Karot tezgahındaki veya darbesiz matkaptaki tüm çalışmalardan önce, mola verildiğinde ve karot 1 609 92A 4NJ | (03.04.2019) Bosch Power ToolsTürkçe | 111 tezgahları kullanılmadığında; tespit frenini çekerek istem dışı harekete karşı düzeneği emniyete alın. Karot ucunun seçilmesi Bosch karot uçlarının renk kodları vardır: – Sulu karot ucu: mavi – Kuru karot ucu: açık gri Karot ucunun takılması u Takmadan önce karot ucunu kontrol edin. Sadece kusursuz karot uçlarını takın. Hasar görmüş veya deforme olmuş karot uçları tehlikeli durumların ortaya çıkmasına neden olabilir. Takmadan önce karot ucunu temizleyin. Karot ucu dişlerini yağlayın veya bu dişlerin üzerine pastan korunma spreyi sıkın. Bir 11/4"‑UNC karot ucunu(8) mil boynuna(7) vidalayın. u Karot ucunun yerine tam ve sıkı biçimde oturup oturmadığını kontrol edin. Yanlış veya güvenli oturmayan karot uçları çalışma sırasında gevşer ve sizin için tehlike oluşturabilir. Karot ucunun çıkarılması u Karot ucunu değiştirirken koruyucu eldiven kullanın. Elektrikli el aleti ile uzun süre çalışıldığında karot ucu aşırı ölçüde ısınabilir. Karot ucunu(8) bir çatal anahtarla (anahtar genişliği 41mm) gevşetin. İkinci bir çatal anahtarla (anahtar genişliği 32mm) mil boynunun(7) iki kenarlı bölümünü tutun. Su soğutmasının/toz emme tertibatının bağlanması Sulu veya kuru karot uçlarıyla delme yaparken yeterince soğutma olmazsa elmas segmanlar hasar görebilir veya karot ucu delikte bloke olabilir. Bu nedenle sulu delmede yeterli soğutmaya, kuru delmede ise çalışan bir toz emme tertibatı bulunmasına dikkat edin. Mevcut bir delik büyütülürken karot ucunun yeterli ölçüde soğutulabilmesi için deliğin dikkatli biçimde kapatılması gerekir. u Bağlanmış bulunan hortumlar, kapama valfleri veya aksesuar delme işlemini engellememelidir. Su soğutma sisteminin bağlantısı Su bağlantı adaptörünü(12) çeneli kavramaya(6) takın ve sonuna kadar saat hareket yönünde çevirerek sıkın. Su kesme musluğunu(10) kapatın. Musluk bağlantı parçasına(11) bir su besleme hortumu bağlayın. Su ikmali hareketli bir basınçlı su haznesinden (aksesuar) veya sabit bir su bağlantısından yapılabilir. Sulu delme esnasında delikten çıkan suyu tutmak için bir su tutma halkasına ve bir ıslak/kuru elektrikli süpürgeye (her ikisi de aksesuar) ihtiyacınız vardır. Su emme için su tutma halkasının monte edilmesi (bkz.resimC) Su tutma halkası (Bakınız „Aksesuar/Yedek parçalar“, Sayfa113) elmas karot sehpası GCR180 ve karot makinesi GDB180WE ile kullanım için öngörülmektedir. Conta kapağında istenen delme çapında bir delik açın. Sıkma yayını(33) dayanma noktasına kadar taban levhası(25) ile delme sütunu(20) arasındaki boşluğa itin. Bu sırada sıkma yayının açılandırılmış parçasının aşağı doğru olmasına dikkat edin. Su tutma halkasını kendi pozisyonuna getirin ve sıkma yayını su tutma halkasının oturma yüzeyine yatırın. (Sıkma yayının uçlarındaki laşeler sıkma yayının yukarı çekilmesine yarar.) Yayın gerilim kuvveti ile contası ile birlikte su tutma halkası zemine bastırılır ve ıslak/kuru elektrikli süpürgenin vakumu ile birlikte suyun dışarı sızması önlenir. Toz emme tertibatının bağlanması Kurşun içeren boyalar, bazı ahşap türleri, mineraller ve metaller gibi maddeler işlenirken ortaya çıkan toz sağlığa zararlı olabilir. Bu tozlara temas etmek veya bu tozları solumak alerjik reaksiyonlara ve/veya kullanıcının veya onun yakınındaki kişilerin nefes alma yollarındaki hastalıklara neden olabilir. Kayın veya meşe gibi bazı ağaç tozları kanserojen etkiye sahiptir, özellikle de ahşap işleme sanayiinde kullanılan katkı maddeleri (kromat, ahşap koruyucu maddeler) ile birlikte. Asbest içeren malzemeler sadece uzmanlar tarafından işlenmelidir. – Mümkün olduğu kadar işlediğiniz malzemeye uygun bir toz emme tertibatı kullanın. – Çalışma yerinizi iyi bir biçimde havalandırın. – P2 filtre sınıfı filtre takılı soluk alma maskesi kullanmanızı tavsiye ederiz. İşlenen malzemelere ait ülkenizdeki geçerli yönetmelik hükümlerine uyun. Emme adaptörünü(13) çeneli kavramaya(6) takın ve sonuna kadar saat hareket yönünde çevirerek sıkın. Emme hortumunu(15) bu sisteme uygun hale getirilmiş ve önerilen ıslak/kuru emicinin (Bakınız „Aksesuar/Yedek parçalar“, Sayfa113) emme rakoruna(14) takın. İşletim Delme açısının değiştirilmesi u Elektrikli el aletinin kendinde bir çalışma yapmadan önce her defasında fişi prizden çekin. u Karot sehpasındaki her ayarlama işleminden sonra bütün vidaları iyice sıkın. Delme açısı ayarına ait alt vidayı(24) bir çatal anahtarla (anahtar genişliği 17mm) gevşetin ve çıkarın. Üst vidayı(21) bir çatal anahtarla (anahtar genişliği 17mm) gevşetin. Germe somununu(27) bir çatal anahtarla (anahtar genişliği 24mm) gevşetin. Karot sehpasını istediğiniz delme açısına getirin. Germe somununu(27) çatal anahtarla (anahtar genişliği 24mm) tekrar sıkın. Üst vidayı(21) bir çatal anahtarla (anahtar genişliği 17mm) sıkın. u Karot sehpası ancak germe somunu (27) ve vida (21) açı ayarında tekrar sıkıldıktan sonra kullanılabilir. Bosch Power Tools 1 609 92A 4NJ | (03.04.2019)112 | Türkçe Delme işlemini tamamlandıktan sonra delme sütununu(20) ters işlem sırası ile tekrar dikey konuma (Delme açısı 0°) getirin. Bunu yapmak için alt vidayı(24) tekrar takmanız ve bir çatal anahtarla (anahtar genişliği 17 mm) sıkmanız gerekir. Çalıştırma u Şebeke gerilimine dikkat edin! Akım kaynağının gerilimi elektrikli el aletinin tip etiketinde belirtilen gerilimle aynı olmalıdır. u Çalışmaya başlamadan önce planlanan delikler için yetkili statikçi, mimar veya inşaat sorumlusuna danışın. Donatı demirlerini ancak statikçinin onayını aldıktan sonra kesin. u Duvarları veya zeminleri geçen delikleri açarken, geçilen mekandaki engelleri kontrol edin. Çalışma alanını kapatın ve delik çekirdeğini düşmeye karşı beton kalıplarıyla emniyete alın. Kaçak akım koruma şalterinin fonksiyon testi (PRCD) Çalışmaya başlamadan önce her defasında kaçak akım koruma şalterinin (PRCD)(16) usulüne uygun olarak işlev görüp görmediğini kontrol edin: – Kaçak akım koruma şalterinde (PRCD) TEST tuşuna basın. Kırmızı kontrol ışığı söner. – Tuşa RESET basın. Elektrikli el aleti şimdi açılabilmelidir. TEST tuşuna TEST bastığınızda kırmızı kontrol ışığı sönmezse veya elektrikli el aleti açıldığında tekrar tekrar sönerse, elektrikli el aletini kontrol edilmek üzere yetkili bir Bosch müşteri servisine göndermeniz gerekir. u Kaçak akım koruma şalteri (PRCD) arızalı ise elektrikli el aleti çalıştırılamaz. Açma Kaçak akım koruma şalterinde (PRCD)(16), RESET tuşuna basın. Sulu delme: Su kapama musluğunu(10) su akış hattına bağlayın. Elektrikli el aletini açmak için açma/kapama şalterine(1) basın ve şalteri basılı tutun. Enerjiden tasarruf etmek için elektrikli el aletini sadece kullandığınızda açın. Basılı açma/kapama şalterini kilitlemek için ek olarak sabitleme tuşuna(2) basın. Kapama Açma/kapama şalterini(1) bırakın. Açma/kapama şalteri kilitli ise önce şaltere basın sonra bırakın. Sulu delme: Su kesme musluğunu(10) kapatın. İşiniz bittiğinde musluk bağlantı parçasını(11) su ikmal hattından çıkarın. Su kesme musluğunu(10) açın ve kalan suyu boşaltın. İlk hareket akımı sınırlandırması Elektrikli el aletinin elektronik sistemi motorun yavaş tempo ile başlamasını sağlar ve yüksek hızlanma akımı gereksinimini önler. Yeniden başlatma emniyeti Yeniden başlatma emniyeti, elektrik beslemesinin kesilmesinden sonra elektrikli el aletinin kontrol dışı çalışmasını önler. Tekrar çalıştırmak için kaçak akım koruma şalterinde (PRCD) tuşuna RESET basın(16). Sonra açma/kapama şalterini(1) kapalı pozisyonuna getirin ve elektrikli el aletini tekrar açın. Devir sayısı ön seçimi Vites seçme şalteri(5) ile iki devir sayısı alanını önceden seçerek ayarlayabilirsiniz. Vitesler aşağıdaki delme çapları için tavsiye edilir: – 1. vites: 80–180mm – 2. vites: 25–60mm Çalışırken dikkat edilecek hususlar u Elektrikli el aletinin kendinde bir çalışma yapmadan önce her defasında fişi prizden çekin. Delme yapmak için tespit frenini(29) çevirme turnikesi(17) rahat hareket ettirilebilecek ölçüde gevşetin. Elektrikli el aletinin kontrol dışı aşağı kaymasını önlemek için çevirme turnikesini tutun. 1.Viteste düşük devir sayısı ile karot ucu malzeme içinde titreşim yapmadan dönünceye kadar delme yapın. Daha sonra gerekiyorsa 2.Vitese geçin. Delme yaparken bastırma kuvvetini işlenen malzemeye uyarlayın. Makul ve düzenli bastırma kuvveti ile delme yapın. Elmas segmanlardan delik çamuru veya tozunun temizlenmesi için karot ucunu arada bir hafifçe delikten dışarı çekin. Çevirme turnikesi(17) ile elektrikli el aletin istediğiniz delme derinliğine kadar aşağı indirin. Daha sonra karot ucu tam olarak görününceye kadar geri çevirin. Mümkün olan maksimum çalışma uzunluğuna ulaşmak için, karot ucu tam olarak dolduğunda delik göbeğini (karotu) çıkarmanız gerekir. Daha sonra karot ucunu tekrar matkap deliğini yerleştirin ve maksimum derinliğine kadar delme yapın. Aşırı yük debriyajı Karot ucu sıkışır veya takılırsa mil boynunun tahriki kesilir. Bu gibi durumlarda aşınmayı ve ısı oluşumunu önlemek için elektrikli el aletini hemen kapatın. Karot ucunu uygun bir çatal anahtarla sağa ve sola çevirerek gevşetin. Bu esnada elektrikli el aletini dikkatli bir biçimde matkap deliğinden dışarı çekin. Aşırı zorlanma emniyeti Aşırı zorlanma eşiği aşılınca elektrikli el aleti belirgin biçimde atımlı çalışmaya başlar. Elektrikli el aleti tekrar normal çalışmaya başlayıncaya kadar bastırma kuvvetini düşürün. Bastırma kuvveti düşürülmezse elektrikli el aletin kapanır. Daha sonra elektrikli el aletini hemen tekrar açabilirsiniz, ancak daha düşük bastırma kuvveti ile çalışmaya devam etmeniz gerekir. 1 609 92A 4NJ | (03.04.2019) Bosch Power ToolsTürkçe | 113 Delik çekirdeğinin çıkarılması Sulu delme: Karot ucu ile delik çekirdeği arasındaki delik çamurunun dışarı atılması için delme işleminden sonra suyu bir süre daha akıtın. Delik çekirdeği karot ucu içinde sıkışırsa bir tahta veya plastik parçası ile karot ucuna hafifçe vurarak delik çekirdeğini gevşetin. Gerekiyorsa delik çekirdeğini bir çubukla karot ucunun takma tarafından dışarı çıkarın. Uyarı: Karot ucuna sert bir cisimle vurmayın (Deformasyon tehlikesi)! Bakım ve servis Bakım ve temizlik u Elektrikli el aletinin kendinde bir çalışma yapmadan önce her defasında fişi prizden çekin. u İyi ve güvenli çalışabilmek için elektrikli el aletini ve havalandırma aralıklarını temiz tutun. Dişli kolu(26) ve delme sütununun(20) kılavuz yüzeylerini her zaman temiz tutun. İşiniz bittiğinde mil boynunu(7) temizleyin. Zaman zaman mil boynuna ve karot ucuna(8) pastan koruyucu sprey sıkın. Bağlantı kablosunun değiştirilmesi gerekli ise, güvenlik nedenlerinden dolayı bu tertibat Bosch'den veya Bosch elektrikli el aletleri yetkili servisinden temin edilmelidir. Kayıcı kılavuzların ayarlanması (bkz.resimD) Kayıcı kılavuzlar(34) zamanla aşınabilir ve kayıcı kılavuzlarla delme sütunu arasında boşluklar oluşabilir. Bu boşlukları gidermek için kayıcı kılavuzları ayarlamanız gerekir. On altıgen somunun(35) hepsini bir çatal anahtarla (anahtar genişliği 13mm) gevşetin. Daha sonra dişli pimi(36) boşluk minimum düzeye düşünceye kadar eşit ölçüde sıkın. On altıgen somunun hepsini tekrar sıkın. Kayıcı kılavuzların değiştirilmesi ancak kayıcı katman (kırmızı renk) aşınınca gerekli olur. Kırmızı renk kaybolup taşıyıcı malzeme görününce kılavuzların değiştirilmesi gerekir. Bu değiştirme işleminin yetkili bir Bosch elektrikli el aletleri müşteri servisinde yaptırılması önerilir. Nakliye Karot sehpası elektrikli el aleti takılmışken konumlandırılabilir. Bunun için elektrikli el aletini çevirme turnikesi(17) ile devrilme tehlikesini azaltmak için mümkün olduğu kadar taban levhası yönünde çevirin. Güvenli bir şekilde taşımak için elektrikli el aletini karot sehpasından çıkarın. Aksesuar/Yedek parçalar Su tutma halkası (GCR180) 2 608 550 621 Su tutma halkası için conta kapağı (GCR180)

Sabitleme seti: – beton için 2 608 002 000 – duvar için 2 607 000 745 Beton için dübel seti 2 608 002 001 Vakum seti 2 608 550 623 Vakum seti için kauçuk conta (GCR180)

AB Uygunluk beyanı Tek sorumlu olarak, tanımlanan ürünün aşağıdaki yönetmelik ve direktiflerin geçerli bütün hükümlerine ve aşağıdaki standartlara uygun olduğunu beyan ederiz. Teknik belgelerin bulunduğu yer: * Taşınabilir karot makinesi Ürün kodu Bosch Power Tools 1 609 92A 4NJ | (03.04.2019)II
