LIETOŠANAS INSTRUKCIJA GCR 180 Professional BOSCH

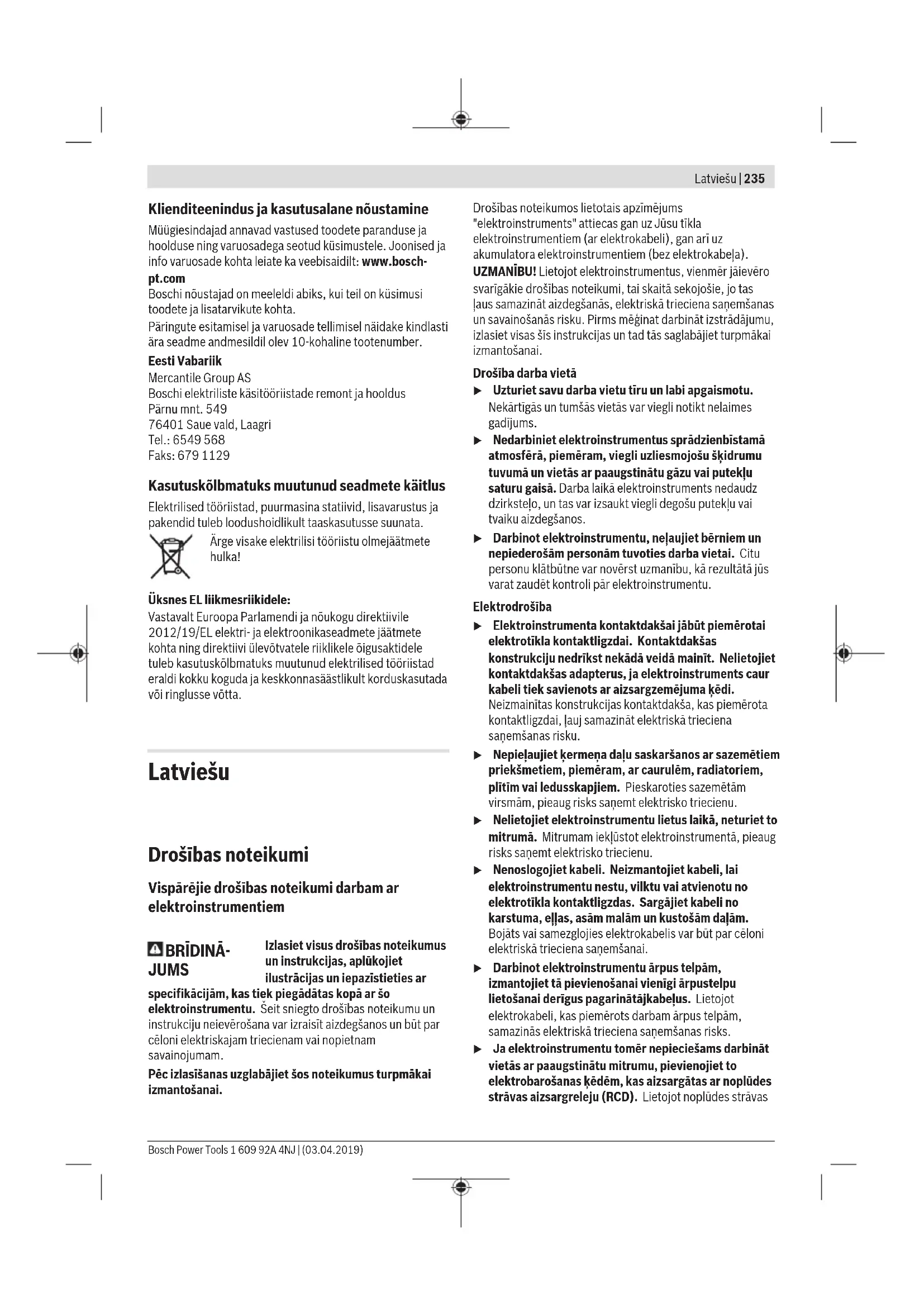

Vee-survemahuti 2 609 390 308 Adapter G1/2" 2 608 598 043 Märg-/kuivimeja GAS 35MAFC Märg-/kuivimeja GAS 55MAFC 1 609 92A 4NJ | (03.04.2019) Bosch Power ToolsLatviešu | 235 Klienditeenindus ja kasutusalane nõustamine Müügiesindajad annavad vastused toodete paranduse ja hoolduse ning varuosadega seotud küsimustele. Joonised ja info varuosade kohta leiate ka veebisaidilt: www.bosch- pt.com Boschi nõustajad on meeleldi abiks, kui teil on küsimusi toodete ja lisatarvikute kohta. Päringute esitamisel ja varuosade tellimisel näidake kindlasti ära seadme andmesildil olev 10‑kohaline tootenumber. Eesti Vabariik Mercantile Group AS Boschi elektriliste käsitööriistade remont ja hooldus Pärnu mnt. 549 76401 Saue vald, Laagri Tel.: 6549 568 Faks: 679 1129 Kasutuskõlbmatuks muutunud seadmete käitlus Elektrilised tööriistad, puurmasina statiivid, lisavarustus ja pakendid tuleb loodushoidlikult taaskasutusse suunata. Ärge visake elektrilisi tööriistu olmejäätmete hulka! Üksnes ELliikmesriikidele: Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi ülevõtvatele riiklikele õigusaktidele tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad eraldi kokku koguda ja keskkonnasäästlikult korduskasutada või ringlusse võtta. Latviešu Drošības noteikumi Vispārējie drošības noteikumi darbam ar elektroinstrumentiem BRĪDINĀ- JUMS Izlasiet visus drošības noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazīstieties ar specifikācijām, kas tiek piegādātas kopā ar šo elektroinstrumentu. Šeit sniegto drošības noteikumu un instrukciju neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam. Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai. Drošības noteikumos lietotais apzīmējums "elektroinstruments" attiecas gan uz Jūsu tīkla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabeļa). UZMANĪBU! Lietojot elektroinstrumentus, vienmēr jāievēro svarīgākie drošības noteikumi, tai skaitā sekojošie, jo tas ļaus samazināt aizdegšanās, elektriskā trieciena saņemšanas un savainošanās risku. Pirms mēģinat darbināt izstrādājumu, izlasiet visas šīs instrukcijas un tad tās saglabājiet turpmākai izmantošanai. Drošība darba vietā u Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtīgās un tumšās vietās var viegli notikt nelaimes gadījums. u Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu šķidrumu tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos. u Darbinot elektroinstrumentu, neļaujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu. Elektrodrošība u Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotīkla kontaktligzdai. Kontaktdakšas konstrukciju nedrīkst nekādā veidā mainīt. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma ķēdi. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ļauj samazināt elektriskā trieciena saņemšanas risku. u Nepieļaujiet ķermeņa daļu saskaršanos ar sazemētiem priekšmetiem, piemēram, ar caurulēm, radiatoriem, plītīm vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu. u Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu. u Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no elektrotīkla kontaktligzdas. Sargājiet kabeli no karstuma, eļļas, asām malām un kustošām daļām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskā trieciena saņemšanai. u Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi ārpustelpu lietošanai derīgus pagarinātājkabeļus. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās elektriskā trieciena saņemšanas risks. u Ja elektroinstrumentu tomēr nepieciešams darbināt vietās ar paaugstinātu mitrumu, pievienojiet to elektrobarošanas ķēdēm, kas aizsargātas ar noplūdes strāvas aizsargreleju (RCD). Lietojot noplūdes strāvas Bosch Power Tools 1 609 92A 4NJ | (03.04.2019)236 | Latviešu aizsargreleju, samazinās risks saņemt elektrisko triecienu. Personīgā drošība u Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai arī atrodaties narkotiku, alkohola vai medikamentu iespaidā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam. u Lietojiet individuālo darba aizsargaprīkojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba aizsargaprīkojuma (putekļu maskas, neslīdošu apavu un aizsargķiveres vai ausu aizsargu) lietošana noteiktos apstākļos ļaus samazināt savainošanās risku. u Nepieļaujiet elektroinstrumenta patvaļīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotīklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums. u Pirms elektroinstrumenta ieslēgšanas izņemiet no tā regulējošos rīkus vai atslēgas. Regulējošais rīks vai atslēga, kas ieslēgšanas brīdī atrodas elektroinstrumenta kustīgajās daļās, var radīt savainojumu. u Nesniedzieties pārāk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos elektroinstrumenta vadīšanu neparedzētās situācijās. u Nēsājiet darbam piemērotu apģērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes kustošām daļām. Vaļīgas drēbes, rotaslietas un gari mati var ieķerties kustošajās daļās. u Ja elektroinstrumenta konstrukcija ļauj tam pievienot putekļu uzsūkšanas vai savākšanas, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot putekļu savākšanu, samazinās to kaitīgā ietekme uz veselību. u Nepaļaujieties uz iemaņām, kas iegūtas, bieži lietojot instrumentus, neieslīgstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēļ dažās sekundes daļās var gūt nopietnu savainojumu. Saudzīga apiešanās un darbs ar elektroinstrumentiem u Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes. u Nelietojiet elektroinstrumentu, ja to ar ieslēdzēja palīdzību nevar ieslēgt un izslēgt. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bīstams lietošanai un to nepieciešams remontēt. u Pirms elektroinstrumenta regulēšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla vai izņemiet no tā akumulatoru, ja tas ir izņemams. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos. u Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai nav iepazinušās ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību. u Savlaicīgi apkalpojiet elektroinstrumentus un to piederumus. Pārbaudiet, vai kustīgās daļas nav nobīdījušās un ir droši iestiprinātas, vai kāda no daļām nav salauzta un vai nepastāv jebkuri citi apstākļi, kas varētu nelabvēlīgi ietekmēt elektroinstrumenta darbību. Ja elektroinstruments ir bojāts, nodrošiniet, lai tas pirms lietošanas tiktu izremontēts. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots. u Uzturiet griezošos darbinstrumentus asus un tīrus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezējinstrumentiem, ļauj strādāt daudz ražīgāk un ir vieglāk vadāmi. u Lietojiet vienīgi tādus elektroinstrumentus, piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādījumiem, ņemot vērā arī konkrētos lietošanas apstākļus un veicamā darba raksturu. Elektroinstrumentu lietošana citiem mērķiem, nekā tiem, kuriem to ir paredzējis ražotājs, ir bīstama un var novest pie neparedzamām sekām. u Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas, tīras un brīvas no eļļas un smērvielām. Slideni rokturi un noturvirsmas traucē efektīvi rīkoties ar elektroinstrumentu un to droši vadīt neparedzētās situācijās. Apkalpošana u Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificēts personāls, nomaiņai izmantojot vienīgi identiskas rezerves daļas. Tikai tā ir iespējams panākt un saglabāt vajadzīgo darba drošības līmeni. Drošības noteikumi dimanta urbjmašīnām u Veicot urbšanu ar ūdens pievadīšanu urbuma vietai, aizvadiet ūdeni prom no lietotāja darba vietas vai arī lietojiet ierīci šķidruma savākšanai. Šādi piesardzības pasākumi ļaus uzturēt sausu lietotāja darba vietu un samazināt elektriskā trieciena saņemšanas risku. u Veicot darbības, kuru laikā griešanas piederums var skart slēptus vadus vai paša instrumenta elektrokabeli, turiet elektroinstrumentu aiz izolētajām noturvirsmām. Griešanas piederumam skarot spriegumnesošus vadus, spriegums nonāk arī uz elektroinstrumenta nenosegtajām metāla daļām, kā rezultātā lietotājs var saņemt elektrisko triecienu. 1 609 92A 4NJ | (03.04.2019) Bosch Power ToolsLatviešu | 237 u Veicot urbšanu ar dimanta urbjiem, nēsājiet dzirdes orgānu aizsargus. Trokšņa iedarbība var izraisīt dzirdes zaudēšanu. u Ja urbis iestrēgst urbumā, pārtrauciet izdarīt spiedienu uz urbi un izslēdziet instrumentu. Atklājiet iestrēgšanas cēloni un veiciet korektīvas darbības, lai novērstu urbja iestrēgšanu. u Atsākot urbšanu laikā, kas dimanta urbis atrodas urbumā, pirms instrumenta iedarbināšanas pārliecinieties, ka urbis spēj brīvi griezties. Ja urbis ir iestrēdzis urbumā, tas var nesākt griezties, instruments var tikt pārslogots vai arī dimanta urbis var tikt izbrīvēts no urbuma. u Ja urbšanas statne tiek stiprināta uz apstrādājamā priekšmeta ar enkuru vai citu stiprināšanas ierīču palīdzību, nodrošiniet, lai izmantojamie enkuri spētu noturēt un atslogot instrumentu tā lietošanas laikā. Ja apstrādājamais priekšmets ir neizturīgs vai porains, enkurs var tikt izrauts, izraisot urbšanas statnes nokrišanu no apstrādājamā priekšmeta. u Ja urbšanas statne tiek stiprināta uz apstrādājamā priekšmeta ar vakuuma paneļa palīdzību, novietojiet vakuuma paneli uz apstrādājamā priekšmeta virsmas vietā, kur tā ir gluda, tīra un nav poraina. Nestipriniet urbšanas statni uz daudzslāņu virsmām, piemēram, uz flīzēm vai uz kompozītiem pārklājumiem. Ja apstrādājamā priekšmeta virsma nav gluda, līdzena un pietiekoši stipra, vakuuma panelis var atrauties no apstrādājamā priekšmeta. u Pirms urbšanas pārliecinieties, ka vakuuma pakāpe ir pietiekoša. Ja vakuuma pakāpe nav pietiekoša, vakuuma panelis var atrauties no apstrādājamā priekšmeta. u Nekad neveiciet urbšanu ar instrumentu, kas ir nostiprināts vienīgi ar vakuuma paneļa palīdzību, izņemot gadījumus, kad urbšana notiek lejupvirzienā. Gadījumā, ja vakuums izzūd, vakuuma panelis atraujas no apstrādājamā priekšmeta. u Veidojot urbumus caur sienām vai griestiem, nodrošiniet, lai tiktu pasargātas personas un to darba vietas, kas atrodas sienas vai griestu otrā pusē. Urbis var iziet cauri urbumam vai arī serdenis var izkrist sienas vai griestu otrā pusē. u Nelietojiet šo instrumentu urbšanai virs galvas, ja urbšana notiek ar ūdens pievadīšanu urbuma vietai. Ja elektroinstrumentā iekļūst ūdens, pieaug elektriskā trieciena saņemšanas risks. u Lietojot piemērotu metālmeklētāju, pārbaudiet, vai apstrādes vietu nešķērso slēptas komunālapgādes līnijas, vai arī griezieties pēc konsultācijas vietējā komunālās saimniecības iestādē. Darbinstrumenta saskaršanās ar elektropārvades līniju var izraisīt aizdegšanos vai būt par cēloni elektriskajam triecienam. Bojājums gāzes pārvades līnijā var izraisīt sprādzienu. Darbinstrumentam skarot ūdensvada cauruli, var tikt bojātas materiālās vērtības, kā arī strādājošā persona var saņemt elektrisko triecienu. u Nēsājiet neslīdošus apavus. Tas ļaus izvairīties no savainojumiem, kas var rasties, kājām paslīdot uz gludas virsmas. u Nekad nedarbiniet elektroinstrumentu bez kopā ar to piegādātā noplūdes strāvas aizsargreleja (PRCD). u Sekojiet, lai darba zonā atrodošās personas un arī pats elektroinstruments nesaskartos ar izplūstošo ūdeni. u Neizlaidiet elektroinstrumentu no rokām, pirms tas nav pilnīgi apstājies. Pēc instrumenta izslēgšanas tajā iestiprinātais darbinstruments zināmu laiku turpina rotēt un var izraisīt savainojumus. u Pirms urbjmašīnas iestiprināšanas pareizi samontējiet urbšanas statni. Tikai pareizi samontēta urbšanas statne spēj nodrošināt urbjmašīnas nevainojamu funkcionēšanu. u Pirms urbjmašīnas lietošanas stingri iestipriniet to urbšanas statnē. Urbjmašīnai izslīdot urbšanas statnē, var tikt zaudēta kontrole pār to. u Nostipriniet urbšanas statni uz stingras, līdzenas virsmas. Urbšanas statnei izslīdot vai nosveroties, urbjmašīnu nav iespējams droši un vienmērīgi vadīt. u Novietojiet savienojošo elektrokabeli drošā attālumā no apstrādes vietas. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskā trieciena saņemšanai. u Nepārslogojiet urbšanas statni un nelietojiet to kā kāpnes vai sastatnes. Urbšanas statnes pārslogošana vai stāvēšana uz tās var izraisīt tās smaguma centra pārvietošanos augšup, kā rezultātā statne var apgāzties. u Laikā, kad urbšanas statne netiek lietota, uzglabājiet to bērniem nepieejamā vietā. Neļaujiet lietot iekārtu personām, kas nav iepazinušās ar tās lietošanu vai arī nav izlasījušas šos norādījumus. Ja iekārtu lieto nekompetentas personas, tā var apdraudēt cilvēku veselību. u Pirms jebkādu darbu veikšanas ar urbšanas statni vai urbjmašīnu, kā arī darba pārtraukumu un nelietošanas periodu laikā nodrošiniet urbšanas statni pret nejaušu pārvietošanos, stingri pieskrūvējot noturbremzi. u Elektroinstrumentu drīkst darbināt tikai no piemērota sprieguma un pietiekošas jaudas elektrotīkla, kas ir apgādāts ar aizsargzemējuma ķēdi. u Pirms ekspluatācijas vienmēr nostipriniet urbšanas statni, izmantojot dībeļus vai vakuumstiprināšanas komplektu (papildpiederums), lai novērstu urbšanas statnes nejaušu apgāšanos laikā, kad uz tās ir nostiprināta dimanta urbjmašīna ar tajā iestiprinātu kroņurbi. u Sekojiet, lai ūdens šļūtenes, savienojumi un ūdens savākšanas gredzens (papildpiederums) būtu nevainojamā stāvoklī. Ik reizi pirms darba nomainiet bojātās vai nolietotās daļas. Ja no elektroinstrumenta daļām izplūst ūdens, pieaug elektriskā trieciena saņemšanas risks. Bosch Power Tools 1 609 92A 4NJ | (03.04.2019)238 | Latviešu Izstrādājuma un tā funkciju apraksts Izlasiet drošības noteikumus un norādījumus lietošanai. Drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam. Ņemiet vērā attēlus lietošanas pamācības sākuma daļā. Paredzētais pielietojums Transportējama dimanta urbjmašīna GDB180WE+ GCR180 Dimanta urbjmašīna Elektroinstruments ir paredzēts mitrajai urbšanai betonā un dzelzsbetonā, izmantojot dimanta mitrās urbšanas kroņurbjus un pievadot urbšanas vietai ūdeni. Elektroinstrumentu var izmantot apvienojumā ar uzsūkšanas ierīci (ūdens savākšanas gredzenu un universālo putekļsūcēju mitru un sausu vielu uzsūkšanai). elektroinstruments ir paredzēts sausajai urbšanai ķieģeļos, silikātķieģeļos, gāzbetonā un flīzēs, to izmantojot kopā ar sausās urbšanas dimanta kroņurbjiem un piemērotu aprīkojumu putekļu uzsūkšanai. Elektroinstrumentu drīkst lietot vienīgi kopā ar dimanta urbšanas statni GCR180. Nav atļauts strādāt virs galvas. Dimanta urbšanas statne Dimanta urbšanas statne ir paredzēta vienīgi Bosch dimanta urbjmašīnas GDB180WE iestiprināšanai. Citus instrumentus iestiprināt tajā nav iespējams. Dimanta urbšanas statni ar dībeļu palīdzību var nostiprināt uz grīdas vai piestiprināt pie sienas. Dimanta urbšanas statni ar vakuumstiprināšanas komplekta (papildpiederums) palīdzību var nostiprināt uz grīdas vai (ar papildu stiprinošo elementu palīdzību) piestiprināt pie sienas. Dimanta urbšanas statni šādā veidā nav atļauts stiprināt virs galvas. Attēlotās sastāvdaļas Attēloto sastāvdaļu numerācija atbilst lietošanas pamācības sākumā esošajās grafikas lappusēs sniegtajiem attēliem. Dimanta urbjmašīna (1) Ieslēdzējs (2) Taustiņš ieslēdzēja fiksēšanai (3) Līmeņrādis stateniskai izlīdzināšanai (4) Līmeņrādis līmeniskai izlīdzināšanai (5) Pārnesumu pārslēdzējs (6) Savienotājs ar āķu fiksatoru (7) Darbvārpsta (8) Kroņurbis

(9) Rokturis (ar izolētu noturvirsmu) (10) Ūdens padeves ventilis (11) Ventiļa pieslēguma elements (12) Adapteris ūdens pievadīšanai (13) Uzsūkšanas adapteris (14) Uzsūkšanas īscaurule

(15) Uzsūkšanas šļūtene

(16) Noplūdes strāvas aizsargrelejs (PRCD)

Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā. Dimanta urbšanas statne (17) Nesējbloka pārvietošanas krustveida rokturis (ar izolētu noturvirsmu) (18) Stiprinājuma aptveres skrūve (19) Stiprinājuma aptvere (20) Urbšanas statnes kolona (21) Augšējā skrūve urbšanas leņķa regulēšanai (22) Izlīdzinošā skrūve (23) Gredzens ūdens savākšanai

(24) Apakšējā skrūve urbšanas leņķa regulēšanai (25) Pamatnes plāksne (26) Zobstienis (27) Fiksējošais uzgrieznis urbšanas leņķa regulēšanai (28) Padeves vārpsta (29) Stiprinājuma bremze (30) Dībelis mūrim/betonam

(31) Ātrās stiprināšanas skrūvstienis

(32) Spārnuzgrieznis ātrās stiprināšanas skrūvstienim

(33) Stiprināšanas atspere ūdens savākšanas gredzenam

(34) Slīdvadotnes (35) Slīdvadotņu sešstūra uzgrieznis (10gab.) (36) Slīdvadotņu vītņstienis (10gab.)

Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā. Tehniskie dati Transportējama dimanta urbjmašīna GDB180WE+ GCR180 Dimanta urbjmašīna GDB 180 WE Izstrādājuma numurs 3601A898.. Nominālā patērējamā jauda W 2000 Atdodamā jauda W 1340 Nominālais griešanās ātrums n

Urbumu diametrs: – optimālais, mūrī mm 40–180 – iespējamais, mūrī mm 0–180 – optimālais, betonā mm 40–150 1 609 92A 4NJ | (03.04.2019) Bosch Power ToolsLatviešu | 239 Dimanta urbjmašīna GDB 180 WE – iespējamais, betonā mm 0–180 Darbinstrumenta turētājs 11/4"UNC Maks. spiediens ūdensapgādes sistēmā bāri 3 Svars atbilstoši EPTA-Procedure01:2014 kg 5,2 Elektroaizsardzības klase / I Parametri ir sniegti nominālajam spriegumam [U] 230 V. Elektroinstrumentiem, kas paredzēti zemākam spriegumam vai ir modificēti atbilstoši nacionālajiem standartiem, šie parametri var atšķirties. Dimanta urbšanas statne GCR 180 Izstrādājuma numurs 3601A90100 Izmēri – Augstums mm 767 – Platums mm 205 – Dziļums mm 423,5 Stiprinājuma aptveres diametrs mm 60 Maks. kroņurbju izmēri: – Diametrs mm 180 – Ūdens savākšanas gredzena diametrs mm 132 – Garums mm 530 Maks. pārvietojums mm 514 Maks. darba daļas garums mm 455 Svars atbilstoši EPTA-Procedure01:2014 kg 9,5 Informācija par troksni Elektroinstrumenta radītā trokšņa parametru vērtības ir noteiktas atbilstoši standartam EN62841‑3‑6. Pēc A raksturlīknes izsvērtās elektroinstrumenta radītā trokšņa parametru tipiskās vērtības ir šādas: skaņas spiediena līmenis 88dB(A); dB(A); skaņas jaudas līmenis 99dB(A). Mērījumu izkliede K=3dB. Lietojiet ierīces dzirdes orgānu aizsardzībai! Šajā pamācībā norādītais trokšņa līmenis ir izmērīts atbilstoši standartā noteiktajai procedūrai un var tikt izmantots elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot arī trokšņa radītās papildu slodzes iepriekšējai novērtēšanai. Šeit norādītais vibrācijas līmenis ir attiecināms uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā radītā trokšņa līmenis var atšķirties no šeit norādītās vērtības. Tas var ievērojami palielināt trokšņa radīto papildu slodzi kopējam darba laika posmam. Lai precīzi izvērtētu trokšņa radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt trokšņa radīto papildu slodzi kopējam darba laika posmam. Montāža u Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla kontaktligzdas. Urbšanas statnes montāža Urbšanas statnes kolonas uzstādīšana Pārvietojiet urbšanas statnes kolonu(20) stateniskā stāvoklī. Ievietojiet apakšējo skrūvi(24) (skatīt attēlu grafiskajā lappusē). Ar vaļējā tipa atslēgu (platums 17 mm) stingri pieskrūvējiet apakšējo skrūvi(24) un augšējo skrūvi(21). Ar vaļējā tipa atslēgu (platums 24 mm) stingri pievelciet fiksējošo uzgriezni(27). Nesējbloka pārvietošanas krustveida rokturis Līdz galam ieskrūvējiet trīs spieķus krustveida roktura(17) vidus rumbā. Krustveida rokturis(17) urbšanas laikā kalpo urbjmašīnas nesējbloka pārvietošanai. Pirms urbšanas, līdz galam uzbīdiet nesējbloka pārvietošanas krustveida rokturi uz padeves vārpstas (28) urbšanas statnes kreisajā vai labajā pusē. Lai noņemtu nesējbloka pārvietošanas krustveida rokturi, ar spēku novelciet to nost no padeves vārpstas. Padeves fiksēšana ar stiprinājuma bremzi Pirms statnes lietošanas pirmo reizi ieskrūvējiet stiprinājuma bremzi(29) brīvajā vītņurbumā zem padeves vārpstas(28). Pirms jebkuras darbības ar urbšanas statni, pirms darba pārtraukumiem un laikā, kad statne netiek lietota, nodrošiniet tās nesējbloku pret nejaušu pārvietošanos. Šim nolūkam pagrieziet stiprinājuma bremzi(29). Pirms urbšanas atbrīvojiet stiprinājuma bremzi (29) tik daudz, lai nesējbloka pārvietošanas krustveida rokturis(17) būtu viegli pagriežams. Šajā laikā stingri turiet urbšanas statnes nesējbloka pārvietošanas krustveida rokturi, lai novērstu elektroinstrumenta nesējbloka nekontrolējamu noslīdēšanu lejup. Elektroinstrumenta iestiprināšana (attēlsA) Sekojiet, lai stiprinājuma bremze(29) šajā laikā būtu pievilkta. Ar vaļējā tipa atslēgu (platums 13 mm) atskrūvējiet stiprinājuma aptveres skrūvi(18). No augšas līdz galam iebīdiet elektroinstrumentu stiprinājuma aptverē(19). Pagrieziet elektroinstrumentu stiprinājuma aptverē tā, lai visi tā slēdži būtu viegli sasniedzami un lai urbšanas laikā tiktu nodrošināta pieejamība instrumenta putekļu uzsūkšanas un ūdens dzesēšanas savienotājiem. Ar vaļējā tipa atslēgu (platums 13 mm) pieskrūvējiet skrūvi(18). Bosch Power Tools 1 609 92A 4NJ | (03.04.2019)240 | Latviešu Pirms urbšanas uzbīdiet nesējbloka pārvietošanas krustveida rokturi(17) uz padeves vārpstas(28) statnes kreisajā vai labajā pusē. u Pārbaudiet, vai urbjmašīna stingri turas instrumenta stiprinājuma aptverē. Lai noņemtu urbjmašīnu no urbšanas statnes, rīkojieties secībā, kas pretēja iepriekš aprakstītajai. Urbšanas statnes stiprināšana Norāde: nostipriniet urbšanas statni stingri, bez brīvkustības. Tas ļaus izvairīties no kroņurbja iestrēgšanas un tā segmentu izlūšanas. Atkarībā no pamata virsmas veida un īpašībām, ar dībeļu vai vakuuma palīdzību nostipriniet urbšanas statni virs plānotā urbuma vietas . Urbšanas statnes orientēšana pirms stiprināšanas Iezīmējiet uz pamata virsmas vēlamā urbuma viduspunktu. Iezīmējiet ārējo perimetru kroņurbim, ar kuru vēlaties veidot urbumu, savietojot urbuma viduspunktu ar kroņurbja centru. Ar dībeļu vai vakuuma palīdzību nostipriniet urbšanas statni (ar tajā iestiprinātu elektroinstrumentu) tā, lai instrumentā iestiprinātā kroņurbja novietojums sakristu ar iepriekš iezīmētajām kontūrām. Stiprināšana ar dībeļa palīdzību (attēlsB) Lai nostiprinātu urbšanas statni ar dībeļa (papildpiederums) palīdzību uz mūra vai betona virsmas, jāieurbj atsevišķs atvērums dībeļa iestiprināšanai. Attālums starp dībeļa atvērumu un plānojamā urbuma centru optimālā vērtība 210mm iespējamais 200–300mm Dībeļa atvēruma izmēriem jābūt šādiem. diametrs dziļums mūrī 20mm 85mm betonā 16mm 50mm Ievietojiet stiprinājuma urbumā betona dībeli ar paplašinošo ķīli vai mūra dībeli(30). Ieskrūvējiet dībelī ātrās stiprināšanas skrūvstieni(31). Novietojiet uz virsmas urbšanas statni kopā ar balstpaplāksni un pieskrūvējiet to ar spārnuzgriezni (32). Pēc urbšanas statnes izlīdzināšanas stingri pievelciet spārnuzgriezni ar vaļējā tipa uzgriežņu atslēgu (atslēgas platums 27 mm). Stiprināšana ar vakuumstiprināšanas komplekta (papildpiederums) palīdzību Lai urbšanas statni nostiprinātu ar vakuuma palīdzību, ir nepieciešams tirdzniecības vietās pieejams vakuumsūknis un Bosch vakuumstiprināšanas komplekts (papildpiederums). Vakuumsūknim jāatbilst šādām minimālajām prasībām: gaisa tilpuma plūsma: 6m

vakuuma pakāpe vismaz: 80% (−800mbar) Lai urbšanas statni nostiprinātu ar vakuuma palīdzību, pamata virsmai jābūt līdzenai un gludai. Nav atļauts stiprināt urbšanas statni uz apmetuma vai mūra sienas. Pēc urbšanas statnes pievienošanas vakuumstiprināšanas komplektam novietojiet statni uz pamata virsmas tā, lai izlīdzinošās skrūves(22) viegli pieskartos pamata virsmai, urbšanas statne stabili novietotos uz tās un blīvgredzens būtu nedaudz iespiests. Pretējā gadījumā urbšanas statnes sēža uz blīvgredzena var būt pārāk vaļīga. Lai urbšanas statni pievienotu vakuumsūknim un Bosch vakuumstiprināšanas komplektam, izlasiet un ievērojiet norādījumus, kas sniegti šo ierīču lietošanas pamācībās. u Stingri ievērojiet vakuumsūkņa un vakuumstiprināšanas komplekta drošības instrukcijas un norādījumus darbam! Izlīdzināšana (nav pielietojama, stiprinot statni ar vakuuma palīdzību) Pēc kārtas ieskrūvējiet vai izskrūvējiet izlīdzinošās skrūves(22), līdz elektroinstrumenta līmeņrādis(3) (pie līmeniskas montāžas) vai līmeņrādis(4) (pie stateniskas montāžas) rāda, ka elektroinstruments ir precīzi izlīdzināts. Tad ar dībeļu stiprinošajiem elementiem stingri nostipriniet urbšanas statni. Kroņurbja iestiprināšana vai nomaiņa u Pirms jebkādu darbu veikšanas ar urbšanas statni vai urbjmašīnu, kā arī darba pārtraukumu un nelietošanas periodu laikā nodrošiniet urbšanas statni pret nejaušu pārvietošanos, stingri pieskrūvējot noturbremzi. Kroņurbja izvēle Bosch kroņurbji ir apgādāti ar krāsu kodējumu. – Kroņurbji mitrajai urbšanai : zils – Kroņurbji sausajai urbšanai: gaišzils Kroņurbja iestiprināšana u Pirms iestiprināšanas pārbaudiet kroņurbi. Iestipriniet vienīgi nebojātus kroņurbjus. Lietojot bojātus vai deformētus kroņurbjus, var rasties bīstamas situācijas. Pirms iestiprināšanas notīriet kroņurbi. Pārklājiet kroņurbja stiprinājuma vītni ar nelielu daudzumu smērvielas vai apsmidziniet ar pretkorozijas aerosolu. Uzskrūvējiet hroņurbi (8) ar 11/4"-UN vītni uz darbvārpstas(7). u Pārbaudiet, vai kroņurbis ir stingri nostiprināts uz darbvārpstas. Nepareizi vai slikti iestiprināti kroņurbji darba laikā var nokrist un savainot instrumenta lietotāju. Kroņurbja izņemšana u Nomainot kroņurbjus, uzvelciet aizsargcimdus. Elektroinstrumentam ilgstoši darbojoties, kroņurbis var stipri sakarst. Ar vaļējā tipa atslēgu (platums 41mm) atskrūvējiet kroņurbi(8). Šajā laikā turiet urbjmašīnas darbvārpstu(7) gar otru vaļējā tipa atslēgu (platums 32mm), novietojot to uz darbvārpstas noturplaknēm. 1 609 92A 4NJ | (03.04.2019) Bosch Power ToolsLatviešu | 241 Ūdens dzesēšanas vai putekļu uzsūkšanas ierīces pievienošana Ja mitrās vai sausās urbšanas kroņurbji netiek pietiekoši dzesēti, kroņurbja dimanta segmenti var tikt bojāti vai arī kroņurbis var iestrēgt urbumā. Tāpēc mitrās urbšanas laikā kroņurbim jāpievada dzesējošais ūdens, bet sausās urbšanas laikā jānodrošina efektīva putekļu uzsūkšana. Ja nepieciešams palielināt jau izveidota urbuma diametru, pirms urbšanas tas rūpīgi jāaizver, lai nodrošinātu efektīvu kroņurbja dzesēšanu. u Elektroinstrumentam pievienotās šļūtenes, ventiļi vai citi piederumi nedrīkst traucēt urbšanu. Ūdens dzesēšanas sistēmas pievienošana Novietojiet ūdens pievadīšanas adapteri(12) uz savienotāja ar āķu fiksatoru(6) un līdz galam spēcīgi pagrieziet to pulksteņa rādītāju kustības virzienā. Atveriet ūdens padeves ventili(10). Pievienojiet ūdens padeves šļūteni ventiļa savienotājam(11). Ūdeni var pievadīt no pārnesamās ūdens spiedientvertnes (papildpiederums) vai arī no stacionārās ūdensapgādes sistēmas. Lai mitrās urbšanas laikā savāktu no urbuma izplūstošo ūdeni, jālieto ūdens savākšanas gredzens un universālais vakuumsūcējs mitrajai un sausajai uzsūkšanai (abi papildpiederumi). Ūdens savākšanas gredzena pievienošana ūdens uzsūkšanas ierīcei (attēls C) Ūdens savākšanas gredzens (skatīt „Piederumi/rezerves daļas“, Lappuse243) ir paredzēts izmantošanai kopā ar dimanta urbšanas statni GCR180 un dimanta urbjmašīnu GDB180WE. Izgrieziet blīvvākā atvērumu, kura izmēri atbilst vēlamajam urbuma diametram. Līdz galam iebīdiet stiprinošo atsperi (33) spraugā starp dibenplāksni (25) un urbšanas statnes kolonnu(20). Sekojiet, lai stiprinošās atsperes noliektā mala būtu vērsta lejup. Novietojiet ūdens savākšanas gredzenu tam paredzētajā vietā un noguldiet uz tā izciļņiem stiprinošo atsperi (fiksējošie āķi stiprinošās atsperes galos kalpo, lai spiestu atsperi augšup). Atsperes piespiedējspēks spiež ūdens savākšanas gredzenu un tā blīvi pie pamatnes, kas novērš ūdens izplūšanu, pateicoties universālā putekļsūcēja radītajam vakuumam. Putekļu uzsūkšanas ierīces pievienošana Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes šķirņu, minerālu un metālu putekļi var būt kaitīgi veselībai. Pieskaršanās šādiem putekļiem vai to ieelpošana var izraisīt alerģiskas reakcijas vai elpošanas ceļu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām. Atsevišķu materiālu putekļi, piemēram, putekļi, kas rodas, zāģējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi ķīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekļiem). Azbestu saturošus materiālus drīkst apstrādāt vienīgi personas ar īpašām profesionālām iemaņām. – Pielietojiet apstrādājamajam materiālam vispiemērotāko putekļu uzsūkšanas metodi. – Darba vietai jābūt labi ventilējamai. – Darba laikā ieteicams izmantot masku elpošanas ceļu aizsardzībai ar filtrēšanas klasi P2. Ievērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu. Novietojiet uzsūkšanas adapteri(13) uz savienotāja ar āķu fiksatoru(6) un līdz galam spēcīgi pagrieziet to pulksteņa rādītāju kustības virzienā. Savienojiet uzsūkšanas šļūteni(15) ar vienu no šai sistēmai atbilstošajiem un lietošanai ieteiktajiem universālajiem putekļsūcējiem mitrai un sausai uzsūkšanai (skatīt „Piederumi/rezerves daļas“, Lappuse243), pievienojot to pie vakuumsūcēja uzsūkšanas īscaurules(14). Lietošana Urbšanas leņķa iestatīšana u Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla kontaktligzdas. u Ik reizi pēc urbšanas statnes pārregulēšanas no jauna stingri pievelciet visas skrūves. Ar vaļējā tipa atslēgu (platums 17 mm) atskrūvējiet apakšējo skrūvi urbšanas leņķa regulēšanai (24) un tad to pilnīgi izņemiet. Ar vaļējā tipa atslēgu (platums 17 mm) atskrūvējiet augšējo skrūvi(21). Ar vaļējā tipa atslēgu (platums 24 mm) atskrūvējiet fiksējošo uzgriezni urbšanas leņķa regulēšanai(27). Iestatiet urbšanas statni stāvoklī, kas atbilst vēlamajam urbšanas leņķim . Ar vaļējā tipa atslēgu (platums 24 mm) no jauna stingri pieskrūvējiet fiksējošo uzgriezni(27). Ar vaļējā tipa atslēgu (platums 17 mm) stingri pieskrūvējiet augšējo skrūvi(21). u Urbšanas statne ir iestatīta tad, ja ir stingri pieskrūvēts fiksējošais uzgrieznis (27) un augšējā skrūve (21) urbšanas leņķa regulēšanai. Pēc urbšanas pārvietojiet urbšanas statnes kolonnu(20) stateniskā stāvoklī (urbšanas leņķis 0°), rīkojoties secībā, kas pretēja iepriekš aprakstītajai. Šim nolūkam urbšanas statnē no jauna jāievieto apakšējā skrūve urbšanas leņķa regulēšanai (24) un stingri jāpieskrūvē ar vaļējā tipa atslēgu (platums 17 mm). Uzsākot lietošanu u Nodrošiniet pareiza elektrotīkla sprieguma padevi! Elektrobarošanas avota spriegumam jāatbilst vērtībai, kas ir norādīta uz elektroinstrumenta marķējuma plāksnītes. u Pirms darba uzsākšanas konsultējieties ar būvstatikas inženieri, arhitektu vai atbildīgo celtniecības darbu vadītāju par plānoto urbšanas darbu atbilstību Bosch Power Tools 1 609 92A 4NJ | (03.04.2019)242 | Latviešu pastāvošajām normām. Veicot urbšanu stiegrotajos materiālos, noteikti konsultējieties ar atbildīgo speciālistu būvstatikas jautājumos. u Ja nepieciešams caururbt sienas vai grīdu, noteikti pārbaudiet, vai urbis var bez traucējumiem pārvietoties blakus telpā. Nožogojiet būvvietu un nodrošiniet urbjamā materiāla serdeni pret izkrišanu. Noplūdes strāvas aizsargreleja (PRCD) funkcionēšanas pārbaude Ik reizi pirms darba pārbaudiet, vai pareizi darbojas noplūdes strāvas aizsargrelejs (PRCD) (16), rīkojoties šādi. – Nospiediet noplūdes strāvas aizsargreleja (PRCD) pārbaudes taustiņu TEST. Pie tam izdziest sarkanais kontroles indikators. – Nospiediet noplūdes strāvas aizsargreleja (PRCD) atiestatīšanas taustiņu RESET. Pie tam elektroinstrumentam jāieslēdzas. Ja sarkanais kontroles indikators izdziest, nospiežot pārbaudes taustiņu TEST vai atkārtoti ieslēdzot elektroinstrumentu pēc tā izslēgšanās, elektroinstruments jānogādā pārbaudei Bosch pilnvarotā servisa centrā. u Nelietojiet elektroinstrumentu, ja ir bojāts tā noplūdes strāvas aizsargrelejs (PRCD). Ieslēgšana Nospiediet atiestatīšanas taustiņu RESET uz noplūdes strāvas aizsargreleja (PRCD)(16). Mitrā urbšana: atveriet ūdens padeves ventili(10). Lai ieslēgtu elektroinstrumentu, nospiediet ieslēdzēju (1) un turiet to nospiestu. Lai ieslēdzēju fiksētu ieslēgtā stāvoklī, turiet to nospiestu un papildus nospiediet ieslēdzēja fiksēšanas taustiņu(2). Izslēgšana Atlaidiet ieslēdzēju (1). Ja ieslēdzējs ir fiksēts ieslēgtā stāvoklī, vispirms to nospiediet un pēc tam atlaidiet. Mitrā urbšana: aizveriet ūdens padeves ventili(10). Pēc darba pabeigšanas atvienojiet krāna savienotāju (11) no ūdensapgādes sistēmas. Tad atveriet ūdens padeves ventili(10) un ļaujiet iztecēt atlikušajam ūdenim. Palaišanas strāvas ierobežošana Elektroinstrumenta elektroniskais bloks nodrošina dzinēja pakāpenisku palaišanos, novēršot pārlieku lielas palaišanas strāvas veidošanos. Aizsardzība pret atkārtotu ieslēgšanos Aizsardzība pret atkārtotu ieslēgšanos novērš elektroinstrumenta nekontrolētu ieslēgšanos, atjaunojoties sprieguma padevei pēc elektrobarošanas pārtraukuma. Lai atkārtoti iedarbinātu elektroinstrumentu pēc tā izslēgšanās, vispirms nospiediet atiestatīšanas taustiņu RESET uz noplūdes strāvas aizsargreleja (PRCD)(16). Tad pārvietojiet ieslēdzēju (1) stāvoklī „Izslēgts“ un pēc tam no jauna ieslēdziet elektroinstrumentu. Griešanās ātruma izvēle Ar pārnesumu pārslēdzēju(5) var izvēlēties divas iepriekš iestatītas griešanās ātruma vērtības. Pārnesumus ieteicams izvēlēties atbilstoši izmantojamo urbju izmēriem: – 1. pārnesumam: 80–180mm – 2. pārnesumam: 25–60mm Norādījumi darbam u Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla kontaktligzdas. Pirms urbšanas atbrīvojiet stiprinājuma bremzi (29) tik daudz, lai nesējbloka pārvietošanas krustveida rokturis(17) būtu viegli pagriežams. Šajā laikā stingri turiet urbšanas statnes nesējbloka pārvietošanas krustveida rokturi, lai novērstu elektroinstrumenta nesējbloka nekontrolējamu noslīdēšanu lejup. Veiciet ieurbšanu ar 1. pārnesumu un nelielu griešanās ātrumu, līdz kroņurbis rotē urbumā bez vibrācijas. Tad, ja nepieciešams, pārslēdziet elektroinstrumentu darbam ar 2.pārnesumu. Izvēlieties spiedienu uz kroņurbi, kas atbilst urbjamā materiāla īpašībām. Urbšanas laikā ieturiet pastāvīgu spiedienu. Laiku pa laikam nedaudz pavelciet kroņurbi ārā no urbuma, lai tā dimanta segmenti attīrītos no dubļiem vai putekļiem, kas veidojas urbšanas gaitā. Griežot elektroinstrumenta nesējbloka pārvietošanas krustveida rokturi(17) laidiet elektroinstrumentu lejup, līdz tiek sasniegts vēlamais urbšanas dziļums. Tad grieziet nesējbloka pārvietošanas krustveida rokturipretējā virzienā, līdz kroņurbis tiek pilnīgi izvilkts no urbuma. Lai maksimāli izmantotu kroņurbja darba garumu, pēc kroņurbja iekšējā tilpuma piepildīšanās no tā jāizņem urbjamā materiāla serdenis. Pēc tam no jauna iegremdējiet kroņurbi urbumā un turpiniet urbšanu līdz maksimālajam dziļumam. Pārslodzes sajūgs Ja darbinstruments iestrēgst vai ieķeras urbumā, instrumenta darbvārpstas piedziņa tiek automātiski pārtraukta. Šādā gadījumā nekavējoties izslēdziet elektroinstrumentu, lai izvairītos no tā daļu pastiprinātas dilšanas un siltuma izdalīšanās. Izbrīvējiet kroņurbi, ar piemērotas vaļējā tipa atslēgas palīdzību griežot to pa labi un pa kreisi. Vienlaikus uzmanīgi velciet darbinstrumentu ārā no urbuma. Aizsardzība pret pārslodzi Ja tiek pārsniegts pārslodzes slieksnis, elektroinstruments darbojoties sāk manāmi pulsēt. Šādā gadījumā samaziniet spiedienu uz darbinstrumentu, līdz elektroinstrumenta gaita no jauna kļūst vienmērīga. Ja spiediens uz darbinstrumentu nesamazinās, elektroinstruments izslēdzas. Šādā gadījumā elektroinstrumentu var nekavējoties no jauna ieslēgt un turpināt darbu ar samazinātu spiedienu uz darbinstrumentu. 1 609 92A 4NJ | (03.04.2019) Bosch Power ToolsLatviešu | 243 Serdeņa izņemšana no urbuma Mitrā urbšana: Pēc urbšanas neilgu laiku turpiniet ūdens padevi, līdz tiek izskaloti dubļi, kas urbšanas gaitā ir sakrājušies starp kroņurbi un urbuma serdeni. Ja serdenis stingri turas kroņurbī, izbrīvējiet to, uzsitot pa kroņurbi ar mīksta koka vai plastmasas priekšmetu. Vajadzības gadījumā ar piemērota stienīša palīdzību izspiediet serdeni no kroņurbja, iebīdot stienīti no stiprinājuma puses. Norāde: nesitiet pa kroņurbi ar cietu priekšmetu (deformācijas briesmas)! Apkalpošana un apkope Apkalpošana un tīrīšana u Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla kontaktligzdas. u Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tīriet tā korpusu un ventilācijas atveres. Uzturiet tīru urbšanas statnes zobstieni(26) un kolonas (20) vadotnes virsmas. Nobeidzot darbu, notīriet darbvārpstu(7). Laiku pa laikam apsmidziniet darbvārpstu un kroņurbi(8) ar pretkorozijas aerosolu. Ja nepieciešams nomainīt instrumenta elektrokabeli, tas jāveic firmas Bosch elektroinstrumentu servisa centrā vai pilnvarotā Bosch elektroinstrumentu remonta darbnīcā, jo tikai tā ir iespējams saglabāt vajadzīgo darba drošības līmeni. Slīdvadotņu regulēšana (attēlsD) Laika gaitā slīdvadotnes(34) var nodilt, kā rezultātā palielinās brīvkustība starp slīdvadotnēm un urbšanas statnes kolonu. Lai šo brīvkustību likvidētu, jāveic slīdvadotņu regulēšana. Šim nolūkam ar vaļējā tipa atslēgu (platums 13 mm) atskrūvējiet visus desmit sešstūra uzgriežņus(35). Tad vienmērīgi pievelciet vītņstieņus(36) līdz brīvkustība kļūst minimāla. No jauna stingri pieskrūvējiet visus desmit sešstūra uzgriežņus. Slīdvadotņu nomaiņa pirmo reizi ir nepieciešama tad, ja ir nolietojies slīdslānis (sarkanā krāsā). Tas ir tad, ja sarkanās krāsas slānis ir nodilis un kļūst redzams nesējmateriāls. Slīdvadotņu nomaiņu ieteicams veikt pilnvarotā Bosch elektroinstrumentu servisa centrā. Transportēšana Urbšanas statni var novietot kopā ar tajā iestiprinātu elektroinstrumentu. Lai samazinātu apgāšanās briesmas, griežot nesējbloka pārvietošanas krustveida rokturi(17), nolaidiet elektroinstrumentu iespējami zemāk pamatnes plāksnes virzienā. Lai padarītu drošāku transportēšanu, noņemiet elektroinstrumentu no urbšanas statnes. Piederumi/rezerves daļas Gredzens ūdens savākšanai (GCR180) 2 608 550 621 Blīvvāks ūdens savākšanas gredzenam (GCR 180)

Stiprinājuma elementu komplekts: – betonam 2 608 002 000 – mūrim 2 607 000 745 Dībeļu komplekts betonam 2 608 002 001 Vakuumstiprināšanas komplekts 2 608 550 623 Gumijas blīve vakuumstiprināšanas komplektam (GCR180)

Deklarācija par atbilstību ES standartiem Mēs ar pilnu atbildību paziņojam, ka šeit aplūkotie izstrādājumi atbilst visiem tālāk minētajās direktīvās un rīkojumos ietvertajām saistošajām nostādnēm, kā arī sekojošiem standartiem. Tehniskā dokumentācija no: * Transportējama dimanta urbjmašīna Izstrādājuma nu- murs
