LIETOŠANAS INSTRUKCIJA GDS 14 4 VLI Professional BOSCH

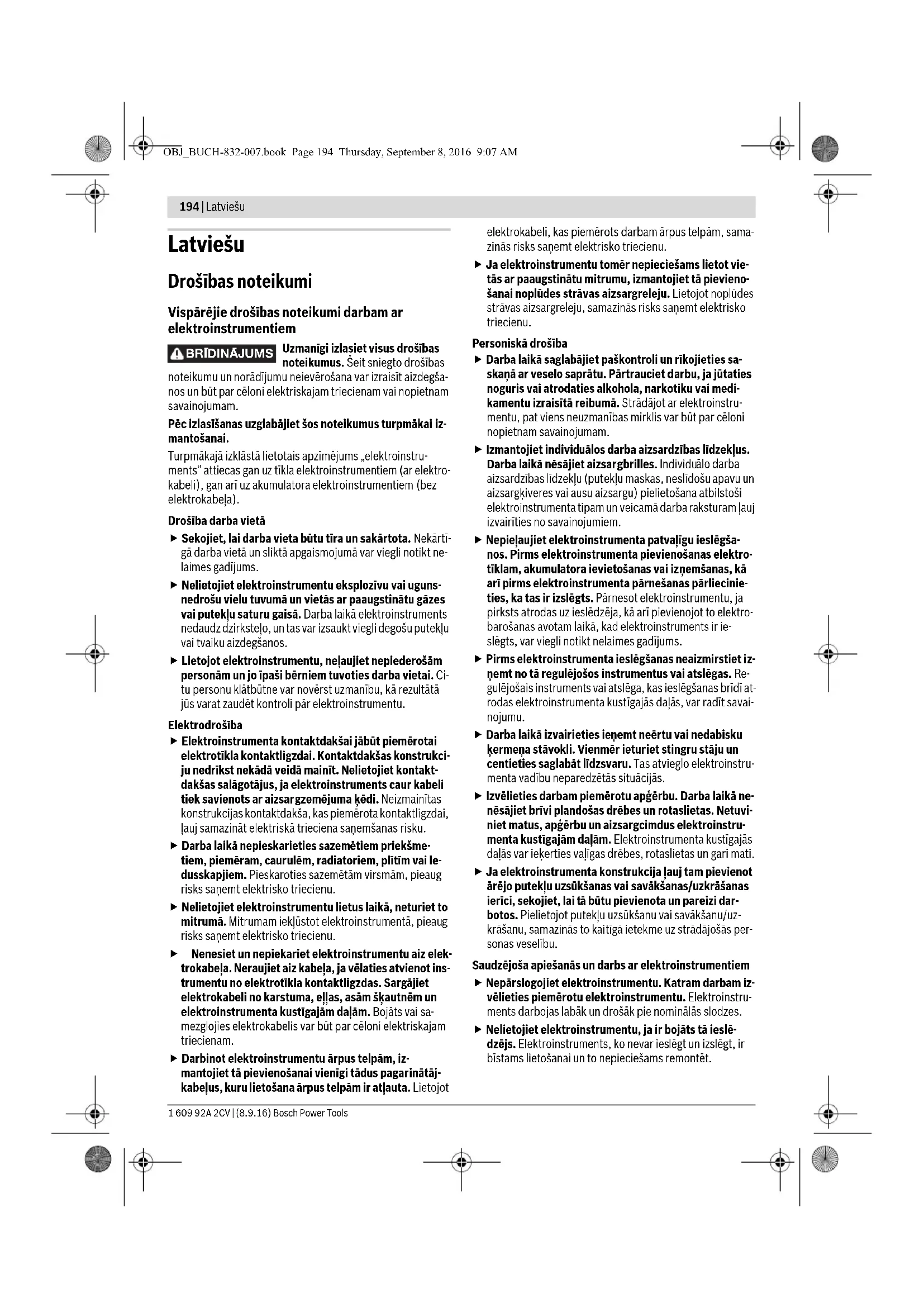

OBJ_BUCH-832-007.book Page 193 Thursday, September 8, 2016 9:07 AM194 | Latviešu 1 609 92A 2CV | (8.9.16) Bosch Power Tools Latviešu Drošības noteikumi Vispārējie drošības noteikumi darbam ar elektroinstrumentiem Uzmanīgi izlasiet visus drošības noteikumus. Šeit sniegto drošības noteikumu un norādījumu neievērošana var izraisīt aizdegša- nos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam. Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai iz- mantošanai. Turpmākajā izklāstā lietotais apzīmējums „elektroinstru- ments“ attiecas gan uz tīkla elektroinstrumentiem (ar elektro- kabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabeļa). Drošība darba vietā Sekojiet, lai darba vieta būtu tīra un sakārtota. Nekārtī- gā darba vietā un sliktā apgaismojumā var viegli notikt ne- laimes gadījums. Nelietojiet elektroinstrumentu eksplozīvu vai uguns- nedrošu vielu tuvumā un vietās ar paaugstinātu gāzes vai putekļ u saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos. Lietojot elektroinstrumentu, neļaujiet nepiederošām personām un jo īpaši bērniem tuvoties darba vietai. Ci- tu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu. Elektrodrošība Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotīkla kontaktligzdai. Kontaktdakšas konstrukci- ju nedrīkst nekādā veidā mainīt. Nelietojiet kontakt- dakšas salāgotājus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma ķēdi. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ļauj samazināt elektriskā trieciena saņemšanas risku. Darba laikā nepieskarieties sazem ētiem priekšme- tiem, piemēram, caurulēm, radiatoriem, plītīm vai le- dusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu. Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu. Nenesiet un nepiekariet elektroinstrumentu aiz elek- trokabeļa. Neraujiet aiz kabeļa, ja vēlaties atvienot ins- trumentu no elektrotīkla kontaktligzdas. Sargājiet elektrokabeli no karstuma, eļļas, asām šķautnēm un elektroinstrumenta kustīgajām daļām. Bojāts vai sa- mezglojies elektrokabelis var būt par cēloni elektriskajam triecienam. Darbinot elektroinstrumentu ārpus telpām, iz- mantojiet tā pievienošanai vienīgi tādus pagarinātāj- kabeļus, kuru lietošana ārpus telpām ir atļ auta. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, sama- zinās risks saņemt elektrisko triecienu. Ja elektroinstrumentu tomēr nepieciešams lietot vie- tās ar paaugstinātu mitrumu, izmantojiet tā pievieno- šanai noplūdes strāvas aizsargreleju. Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu. Personiskā drošība Darba laikā saglabājiet paškontroli un rīkojieties sa- skaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai atrodaties alkohola, narkotiku vai medi- kamentu izraisītā reibumā. Strādājot ar elektroinstru- mentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam. Izmantojiet individuālos darba aizsardzības līdzekļus. Darba laikā nēsājiet aizsargbrilles. Individu ālo darba aizsardzības līdzekļu (putekļu maskas, neslīdošu apavu un aizsargķiveres vai ausu aizsargu) pielietošana atbilstoši elektroinstrumenta tipam un veicamā darba raksturam ļauj izvairīties no savainojumiem. Nepieļaujiet elektroinstrumenta patvaļīgu ieslēgša- nos. Pirms elektroinstrumenta pievienošanas elektro- tīklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinie- ties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektro- barošanas avotam laikā, kad elektroinstruments ir ie- slēgts, var viegli notikt nelaimes gadījums. Pirms elektroinstrumenta ieslēgšanas neaizmirstiet iz- ņemt no tā regulējošos instrumentus vai atslēgas. Re- gulējošais instruments vai atslēga, kas ieslēgšanas brīdī at- rodas elektroinstrumenta kustīgajās daļā s, var radīt savai- nojumu. Darba laikā izvairieties ieņemt neērtu vai nedabisku ķermeņa stāvokli. Vienmēr ieturiet stingru stāju un centieties saglabāt līdzsvaru. Tas atvieglo elektroinstru- menta vadību neparedzētās situācijās. Izvēlieties darbam piemērotu apģērbu. Darba laikā ne- nēsājiet brīvi plandošas drēbes un rotaslietas. Netuvi- niet matus, apģērbu un aizsargcimdus elektroinstru- menta kustīgajām daļām. Elektroinstrumenta kustīgajās daļās var ieķerties vaļīgas drēbes, rotaslietas un gari mati. Ja elektroinstrumenta konstrukcija ļauj tam pievienot ārējo putekļu uzsūkšanas vai savākšanas/uzkrāšanas ierīci, sekojiet, lai t ā būtu pievienota un pareizi dar- botos. Pielietojot putekļu uzsūkšanu vai savākšanu/uz- krāšanu, samazinās to kaitīgā ietekme uz strādājošās per- sonas veselību. Saudzējoša apiešanās un darbs ar elektroinstrumentiem Nepārslogojiet elektroinstrumentu. Katram darbam iz- vēlieties piemērotu elektroinstrumentu. Elektroinstru- ments darbojas labāk un drošāk pie nominālās slodzes. Nelietojiet elektroinstrumentu, ja ir bojāts tā ieslē- dzējs. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bīstams lietošanai un to nepieciešams remontēt. BRIDINAJUMS OBJ_BUCH-832-007.book Page 194 Thursday, September 8, 2016 9:07 AMLatviešu | 195 Bosch Power Tools 1 609 92A 2CV | (8.9.16) Pirms elektroinstrumenta apkopes, regulēšanas vai darbinstrumenta nomaiņas atvienojiet tā kontakt- dakšu no barojošā elektrotīkla vai izņemiet no tā akumulatoru. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos. Ja elektroinstruments netiek lietots, uzglabājiet to pie- mērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai nav iepazinušās ar šiem noteikumiem. Ja elektroinstru- mentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību. Rūpīgi veiciet elektroinstrumenta apkalpošanu. Pār- baudiet, vai kustīgās daļas darbojas bez traucējumiem un nav iespiestas, vai kāda no daļām nav salauzta vai bojāta, vai katra no tām pareizi funkcionē un pilda tai paredzēto uzdevumu. Nodrošiniet, lai bojātās daļas tik- tu savlaicīgi nomainī tas vai remontētas pilnvarotā re- monta darbnīcā. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi ap- kalpots. Savlaicīgi notīriet un uzasiniet griezošos darbinstru- mentus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezējinstrumentiem, ļauj strādāt daudz ražīgāk un ir vieglāk vadāmi. Lietojiet vienīgi tādus elektroinstrumentus, papild- piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādījumiem, ņemot vērā arī konkrētos darba apstākļus un pielietojuma īpatnības. Elektro- instrumentu lietošana citiem mērķiem, nekā tiem, kuriem to ir paredzējusi ražotā jfirma, ir bīstama un var novest pie neparedzamām sekām. Saudzējoša apiešanās un darbs ar akumulatora elektro- instrumentiem Akumulatora uzlādei lietojiet tikai tādu uzlādes ierīci, ko ir ieteikusi elektroinstrumenta ražotājfirma. Katra uzlādes ierīce ir paredzēta tikai noteikta tipa akumulato- ram, un mēģinājums to lietot cita tipa akumulatoru uzlādei var novest pie uzlādes ierīces un/vai akumulatora aiz- degšanās. Pievienojiet elektroinstrumentam tikai tādu akumula- toru, ko ir ieteikusi ražotājfirma. Cita tipa akumulatoru lietošana var būt par cēloni savainojumam vai novest pie elektroinstrumenta un/vai akumulatora aizdegšanās. Laikā, kad akumulators netiek lietots, nepieļaujiet, lai tā kontakti saskartos ar saspraudēm, monētām, atslē- gām, naglām, skrūvēm vai citiem nelieliem metāla priekšmetiem, kas varētu izraisīt īsslēgumu. Īsslēgums starp akumulatora kontaktiem var radīt apdegumus un būt par cēloni ugunsgrēkam. Nepareizi lietojot akumulatoru, no tā var izplūst šķid- rais elektrolīts. Nepieļaujiet elektrolīta nonākšanu sa- skarē ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acīs, nekavē- joties griezieties pie ārsta. No akumulatora izplūdušais elektrolīts var izsaukt ādas iekaisumu vai pat apdegumu. Apkalpošana Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificēts personāls, nomaiņai izmantojot oriģinālās rezerves daļas un piederumus. Tikai tā iespējams panākt un saglabāt vajadzīgo darba drošības lī meni. Drošības noteikumi triecienskrūvgriežiem Veicot darbu, kura laikā ieskrūvējamā skrūve var skart slēptus elektriskos vadus, turiet instrumentu tikai aiz izolētajām virsmām. Skrūvei skarot spriegumnesošus va- dus, spriegums nonāk arī uz instrumenta metāla daļām un var būt par cēloni elektriskajam triecienam. Nostipriniet apstrādājamo priekšmetu. Iestiprinot ap- strādājamo priekšmetu skrūvspīlēs vai citā stiprinājuma ie- rīcē, strādāt ir drošāk, nekā tad, ja tas tiek turēts ar rokām. Darba laikā stingri turiet instrumentu. Skrūvju pie- skrūvēšanas vai atskrūvēšanas laikā uz rokām var īslaic īgi iedarboties ievērojams reaktīvais moments. Pirms elektroinstrumenta novietošanas nogaidiet, līdz tas pilnīgi apstājas. Kustībā esošs darbinstruments var ie- strēgt, izsaucot kontroles zaudēšanu pār elektroinstru- mentu. Neatveriet akumulatoru. Tas var radīt īsslēgumu. Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros vai uguns tuvumā, kā arī no ūdens un mitruma. Tas var iz- raisīt sprādzienu. Bojājuma vai nepareizas lietošanas rezultātā akumula- tors var izdalīt kaitīgus izgarojumus. Šādā gadījumā iz- vēdiniet telpu un, ja jūtaties slikti, griezieties pie ārsta. Izgarojumi var izraisīt elpošanas ceļu kairinājumu. Lietojiet akumulatoru tikai kopā ar Bosch elektroins- trumentu. Tikai tā akumulators ir pasargāts no bīstamām pārslodzēm. Asi priekšmeti, piemēram, nagla vai skrūvgriezis, kā arī ārēja spēka iedarbība var sabojāt akumulatoru. Tas var radīt iekšēju īsslēgumu, kā rezultātā akumulators var aizdegties, dūmot, eksplodēt vai pārkarst. Izstrādājuma un tā darbības apraksts Uzmanīgi izlasiet visus drošības noteiku- mus. Šeit sniegto drošības noteikumu un no- rādījumu neievērošana var izraisīt aizdegša- nos un būt par cēloni elektriskajam triecie- nam vai nopietnam savainojumam. Lūdzam atvērt atlokāmo lappusi ar elektroinstrumenta attēlu un turēt to atvērtu visu laiku, kamēr tiek lasīta lietošanas pa- mācība. Pielietojums Elektroinstruments ir paredzēts skrūvju ieskrūvēšanai un iz- skrūvēšanai, kā arī uzgriežņu pieskrūvēšanai un atskrūvēša- nai izmēru robežās, ko nosaka tā tehniskie parametri. Šajā elektroinstrumentā iebūvētā apgaismošanas spuldze ir paredzēta darba vietas izgaismošanai, bet ne apgaismojuma nodrošināšanai dzīvojamajās telpās. OBJ_BUCH-832-007.book Page 195 Thursday, September 8, 2016 9:07 AM196 | Latviešu 1 609 92A 2CV | (8.9.16) Bosch Power Tools Attēlotās sastāvdaļas Attēloto sastāvdaļu numerācija atbilst numuriem elektroin- strumenta attēlā, kas sniegts ilustratīvajā lappusē. 1 Darbinstrumenta stiprinājums 2 Fiksējošā uzmava 3 Siksniņa pārnešanai 4 Turētājs stiprināšanai pie jostas* 5 Akumulators* 6 Akumulatora fiksatora taustiņš* 7 Griešanās virziena pārslēdzējs 8 Ieslēdzējs 9 Apgaismošanas spuldze „Power Light“ 10 Rokturis (ar izolētu noturvirsmu)

Skrūvgrieža uzgalis ar lodītes fiksatoram piemērotu kātu* 12 Universālais turētājs* 13 Skrūvgrieža uzgalis* 14 Darbinstruments (piemēram, skrūvgrieža uzliktnis)* 15 Kolektora ogles sukas 16 Nosegvāciņš *Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegā- des komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā. Tehniskie parametri Akumulatora triecienskrūvgriezis GDR 14,4 V-LI GDR 18 V-LI Izstrādājuma numurs 3 601 JA1 4.. 3 601 JA1 3.. Nominālais spriegums V= 14,4 18 Griešanās ātrums brīvgaitā min.

0 –3200 0–3200 Maks. griezes moments cietam skrūvēšanas režīmam atbilstoši standartam ISO 5393 Nm 150* 160* Skrūvju Ø mašīnskrūvēšanai mm M6 –M14 M6 – M14 Darbinstrumenta stiprinājums ¼" sešstūra ligzda ¼" sešstūra ligzda Svars atbilstoši EPTA-Procedure 01:2014 kg 1,5/1,7* 1,6/1,8* Pieļaujamā apkārtējā gaisa temperatūra –uzlādes laikā –darbības laikā

un uzglabāšanas laikā

0...+45 -20...+50 0...+45 -20...+50 Ieteicamie akumulatori GBA 14,4V.. GBA 18V.. Ieteicamā uzlādes ierīce AL18.. GAL 3680 AL18.. GAL 3680 atkarībā no izmantojamā akumulatora ** Samazināta jauda pie temperatūras <0 °C Akumulatora triecienskrūvgriezis GDS 14,4 V-LI GDS 18 V-LI Izstrādājuma numurs 3 601 JA1 T.. 3 601 JA1 S.. Nominālais spriegums V= 14,4 18 Griešanās ātrums brīvgaitā min.

0 –3200 0–3200 Maks. griezes moments cietam skrūvēšanas režīmam atbilstoši standartam ISO 5393 Nm 170* 180* Skrūvju Ø mašīnskrūvēšanai mm M6 – M16 M6 –M16 Darbinstrumenta stiprinājums

Svars atbilstoši EPTA-Procedure 01:2014 kg 1,5/1,7* 1,6/1,8* atkarībā no izmantojamā akumulatora ** Samazināta jauda pie temperatūras <0 °C OBJ_BUCH-832-007.book Page 196 Thursday, September 8, 2016 9:07 AMLatviešu | 197 Bosch Power Tools 1 609 92A 2CV | (8.9.16) Informācija par troksni un vibrāciju Trokšņa parametru vērtības ir noteiktas atbilstoši EN 60745-2-2. Elektroinstrumenta radītā pēc raksturlīknes A izsvērtā trokš- ņa parametru tipiskās vērtības ir šādas: trokšņa spiediena lī- menis 96 dB(A); trokšņa jaudas līmenis 107 dB(A). Izkliede K=3dB. Nēsājiet ausu aizsargus! Kopējā vibrācijas paātrinājuma vērtība a

(vektoru summa tri- jos virzienos) un izkliede K ir noteikta atbilstoši standartam EN 60745: maksimālā izmēra skrūvju un uzgriežņu pieskrūvēšana:

Šajā pamācībā norādītais vibrācijas līmenis ir izmērīts atbil- stoši standartā EN 60745 noteiktajai procedūrai un var tikt lietots elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot arī vibrācijas radītās papildu slodzes iepriekšējai no- vērtēšanai. Šeit norādītais vibrācijas līmenis ir attiecināms uz elektroin- strumenta galvenajiem pielietojuma veidiem. Ja elektroin- struments tomēr tiek izmantots citiem pielietojuma veidiem, kopā ar citādiem piederumiem vai kopā ar atšķirīgiem darb- instrumentiem, kā arī tad, ja tas nav pietiekošā apjomā apkal- pots, instrumenta radītais vibrācijas līmenis var atšķirties no šeit norādītā s vērtības. Tas var būtiski palielināt vibrācijas ra- dīto papildu slodzi zināmam darba laika posmam. Lai precīzi izvērtētu vibrācijas radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstru- ments ir izslēgts vai arī darbojas, taču faktiski netiek izman- tots paredzētā darba veikšanai. Tas var būtiski samazināt vib- rācijas radīto papildu slodzi zināmam darba laika posmam. Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, novēr- siet roku atdzišanu un pareizi plānojiet darbu. Atbilstības deklarācija Mēs ar pilnu atbildību paziņojam, ka sadaļā „Tehniskie para- metri“ aprakstītais izstrādājums atbilst visiem direktīvās Pieļaujamā apkārtējā gaisa temperatūra –uzlādes laikā –darbības laikā

un uzglabāšanas laikā

0...+45 -20...+50 0...+45 -20...+50 Ieteicamie akumulatori GBA 14,4V.. GBA 18V.. Ieteicamā uzlādes ierīce AL18.. GAL 3680 AL18.. GAL 3680 Akumulatora triecienskrūvgriezis GDX 14,4 V-LI GDX 18 V-LI Izstrādājuma numurs 3 601 JB8 0.. 3 601 JB8 1.. Nominālais spriegums V= 14,4 18 Griešanās ātrums brīvgaitā min.

Skrūvju Ø mašīnskrūvēšanai mm M6 –M16 M6 – M16 Darbinstrumenta stiprinājums ¼" sešstūra ligzda

Svars atbilstoši EPTA-Procedure 01:2014 kg 1,5/1,7* 1,6/1,8* Pieļaujamā apkārtējā gaisa temperatūra –uzlādes laikā

un uzglabāšanas laikā

0...+45 -20...+50 0...+45 -20...+50 Ieteicamie akumulatori GBA 14,4V.. GBA 18V.. Ieteicamā uzlādes ierīce AL18.. GAL 3680 AL18.. GAL 3680 *atkarībā no izmantojamā akumulatora ** Samazināta jauda pie temperatūras <0 °C Akumulatora triecienskrūvgriezis GDS 14,4 V-LI GDS 18 V-LI atkarībā no izmantojamā akumulatora ** Samazināta jauda pie temperatūras <0 °C OBJ_BUCH-832-007.book Page 197 Thursday, September 8, 2016 9:07 AM198 | Latviešu 1 609 92A 2CV | (8.9.16) Bosch Power Tools 2009/125/EK (rīkojums 1194/2012), 2011/65/ES, 2014/30/EK un 2006/42/EK un to labojumos ietvertajiem saistošajiem noteikumiem, kā arī šādiem standartiem: EN 60745-1, EN 60745-2-2, EN 50581. Tehniskā lieta (2006/42/EK) no: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Montāža Akumulatora uzlādes ierīce Lietojiet tikai piederumu lappusē norādītās uzlādes ie- rīces. Vienīgi šīs uzlādes ierīces ir piemērotas jūsu elektro- instrumentā izmantojamā litija-jonu akumulatora uzlādei. Piezīme. Akumulators tiek piegādāts daļēji uzlādētā stāvoklī. Lai izstrādājums spētu darboties ar pilnu jaudu, pirms pirmās lietošanas pilnīgi uzlādējiet akumulatoru, pievienojot to uzlā- des ierīcei. Litija-jonu akumulatoru var uzlādēt jebkurā laikā, nebaidoties samazināt tā kalpošanas laiku. Akumulatoram nekaitē arī pār- traukums uzlādes procesā

Litija-jonu akumulatorā ir pielietota elektroniskā elementu aiz- sardzība („Electronic Cell Protection [ECP]“), kas to pasargā no dziļās izlādes. Ja akumulators ir izlādējies, īpaša aizsardzī- bas sistēma izslēdz elektroinstrumentu; šādā gadījumā dar- binstruments pārtrauc kustēties. Ja elektroinstruments ir automātiski izslēdzies, nemē- ģiniet to no jauna ieslēgt, nospiežot ieslēdzēju. Šādas rīcības dēļ var tikt bojāts akumulators. Ievērojiet norādījumus par atbrīvošanos no nolietotajiem iz- strādājumiem. Akumulatora izņemšana Akumulatoram 5 ir divu pakāpju fiksators, kas ļauj novērst tā izkrišanu, nejauši nospiežot akumulatora fiksējošo taustiņu 6. Laikā, kad akumulators ir ievietots elektroinstrumentā, to no- tur vietā atspere. Lai izņemtu akumulatoru 5, nospiediet fiksējošo taustiņu 6 un izvelciet akumulatoru no elektroinstrumenta virzienā uz priekšpusi. Nelietojiet šim nolūkam pārāk lielu spēku. Darbinstrumenta nomaiņa (attēli A–C) Pirms jebkura darba ar elektroinstrumentu (piemē- ram, pirms apkalpošanas, darbinstrumenta nomaiņas utt.), kā arī pirms transportēšanas vai uzglabāšanas iz- ņemiet no tā akumulatoru. Nejauša ieslēdzēja nospieša- na var izraisīt savainojumu. Regulāri tīriet elektroinstrumenta ventilācijas atveres. Dzinēju ventilējošā gaisa plūsma ievelk putekļus instru- menta korpusā, bet liela metāla putekļu daudzuma uzkrā- šanās var būt par cēloni elektrotraumai. GDR 14,4 V-LI/GDR 18 V-LI/GDX 14,4 V-LI/GDX 18 V-LI: Darbinstrumenta iestiprināšana Pavelciet uz priekšu fiksējošo uzmavu 2, līdz galam iebīdiet darbinstrumentu turētājā 1 un tad atlaidiet fiksējošo uzmavu 2, ļaujot darbinstrumentam fiksēties turētājā. Lietojiet vienī gi skrūvgriežu uzgaļus, kuru kāts ir piemērots lo- dītes fiksatoram 11 (DIN 3126-E6.3). Cita tipa skrūvgriežu uzgaļus 13 var iestiprināt, izmantojot universālo turētāju 12 ar lodītes fiksatoram piemērotu kātu. Darbinstrumenta izņemšana Pavelciet uz priekšu fiksējošo uzmavu 2 un izņemiet darbins- trumentu no turētāja. GDS14,4V-LI/GDS18V-LI/GDX14,4V-LI/GDX18V-LI: Iestiprinot darbinstrumentu, sekojiet, lai tas droši ie- vietotos darbinstrumenta turētājā vai novietotos uz tā. Ja darbinstruments nav droši iestiprināts turētājā vai no- stiprināts uz tā, tas skrūvēšanas gaitā var izkrist vai nokrist. Uzbīdiet darbinstrumentu 14 uz turētāja 1 četrstūra kāta. Stiprinājuma sistēmas īpatnība ir tāda, ka darbinstruments 14 ievietojas turētājā 1 vai novietojas uz tā ar nelielu spēli, taču tas neiespaido instrumenta funkcionēšanu un darba dro- šību. Lietošana Funkcionēšana Darbinstrumenta turētāja 1 un tajā iestiprinātā darbinstru- menta piedziņu nodrošina elektrodzinējs caur pārnesumu un triecienmehānismu. Darba operācija sastāv no divām fāzēm: lineārās (skrūvēšanas) fāzes un triecienu (pievilkšanas) fāzes (kad darbojas triecienmehānisms). Triecienmehānisms ieslēdzas brīdī, kad skrūvju savienojums ir pieskrūvēts un palielinās dzinēja slodze. Triecienmehā- nisms pārveido dzinēja griezes spēku nepārtrauktā griezes momenta impulsu (triecienu) sērijā. Atskrūvējot skrūves vai uzgriežņus, darba operā cija noris pretējā secībā. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-832-007.book Page 198 Thursday, September 8, 2016 9:07 AMLatviešu | 199 Bosch Power Tools 1 609 92A 2CV | (8.9.16) Uzsākot lietošanu Akumulatora ievietošana Lai novērstu elektroinstrumenta nejaušu ieslēgšanos, pārvie- tojiet griešanās virziena pārslēdzēju 7 vidējā stāvoklī. No priekšpuses iebīdiet uzlādēto akumulatoru 5 elektroins- trumenta roktura pamatnē, līdz tas tur droši fiksējas. Griešanās virziena izvēle (attēls D) Lietojot griešanās virziena pārslēdzēju 7, var mainīt elektro- instrumenta darbvārpstas griešanās virzienu. Taču tas nav ie- spējams laikā, kad ir nospiests ieslēdzējs 8. Griešanās virziens pa labi: ieskrūvējot skrūves un pievelkot uzgriežņus, pārvietojiet griešanās virziena pārslēdzē ju 7 līdz galam pa kreisi. Griešanās virziens pa kreisi: izskrūvējot vai atskrūvējot skrūves un noskrūvējot uzgriežņus, pārvietojiet griešanās vir- ziena pārslēdzēju 7 līdz galam pa labi. Ieslēgšana un izslēgšana Lai ieslēgtu elektroinstrumentu, nospiediet ieslēdzēju 8 un turiet to nospiestu. Spuldze 9 iedegas pie daļēji vai līdz galam nospiesta ieslēdzē- ja 8, izgaismojot darba vietu nepietiekoša apgaismojuma aps- tākļos. Lai izslēgtu elektroinstrumentu, atlaidiet ieslēdzēju 8. Lai taupītu enerģiju, ieslēdziet elektroinstrumentu tikai tad, kad tas tiek lietots. Griešanās ātruma regulēšana Instrumenta griešanās ātrumu var regulēt bezpakāpju veidā, mainot spiedienu uz ieslēdzēju 8. Viegli nospiežot ieslēdzēju 8, darbvārpsta sāk griezties ar ne- lielu ātrumu. Palielinot spiedienu, pieaug arī griešanās āt- rums. Norādījumi darbam Kontaktējiet darbinstrumentu ar uzgriezni vai skrūvi ti- kai laikā, kad elektroinstruments ir izslēgts. Rotējošs darbinstruments var noslīdēt no skrūves galvas. Griezes moments ir atkarīgs no triecienu fāzes ilguma. Maksi- mālais iegūtais griezes moments triecienu fāzes laikā veidojas kā visu atsevišķo griezes momenta impulsu summa. Maksimā- lais griezes moments tiek sasniegts pēc 6–10 sekunžu ilgas triecienu fāzes. Paejot šim laikam, skrūvju pievilkšanas mo- ments pieaug tikai nedaudz. Katram triecienu fāzes ilgumam atbilst noteikts skrūvju pie- vilkšanas moments. Lai noteiktu skrūvju pievilkšanas faktisko momentu, jālieto īpaša atslēga griezes momenta mērīšanai. Cieti, atsperīgi un mīksti skrūvju savienojumi Izmērot griezes momentu, kas veidojas triecienu fāzes laikā, un ievietojot iegūtās vērtības diagrammā, veidojas raksturlīk- ne, kas ilustrē skrū vēšanas procesu. Raksturlīknes augstums atbilst maksimālajam iegūtajam griezes momentam, bet rak- sturlīknes stāvums parāda, cik ilgā laikā šis moments tiek sa- sniegts. Griezes momenta izmaiņu raksturu nosaka šādi faktori. –Skrūvju vai uzgriežņu cietība – Starpliku elementa veids (paplāksne, atsperpaplāksne vai blīve) –Saskrūvējamo materiālu cietība –Smērvielu klātbūtne skrūvju savienojumā Atbilstoši minētajiem faktoriem, izšķirami šādu tipu skrūvju savienojumi. – Ciets savienojums veidojas, sastiprinot metālu ar metālu un kā starpliku elementus izmantojot paplāksnes. Maksi- mālais griezes moments tiek sasniegts pēc samērā neilgas triecienu fāzes (stāva raksturlīkne). Nevajadzī gi ilga trie- cienu fāze kaitē instrumentam. – Atsperīgs savienojums veidojas, sastiprinot metālu ar metālu, taču kā starpliku elementus izmantojot atspergre- dzenus, plakanas atsperpaplāksnes, sprostpaplāksnes, kā arī, lietojot skrūves un uzgriežņus ar konisku sēžu vai paga- rinošos elementus. – Mīksts savienojums veidojas, sastiprinot, piemēram, me- tālu ar koku vai kā starpliku elementus lietojot svina vai šķiedru materiāla paplāksnes. Elastīgam vai mīkstam skrūvju savienojumam maksimālais skrūvju pievilkšanas moments ir mazāks, nekā cietam skrūvju savienojumam. Taču triecienu fāzei jābūt ievērojami ilgākai. Skrūvju pievilkšanas maksimālā griezes momenta orientējošās vērtības Vērt ības ir sniegtas Nm un aprēķinātas nospriegotam profilam 90 % līmenī no plastiskās deformācijas punkta (pie berzes koefi- cienta μ kop = 0,12). Lai kontrolētu skrūvju pievilkšanas faktisko momentu, jālieto īpaša atslēga griezes momenta mērīšanai. Izturības kategorija atbilstoši DIN 267 Standarta skrūves Paaugstinātas izturības skrūves

OBJ_BUCH-832-007.book Page 199 Thursday, September 8, 2016 9:07 AM200 | Latviešu 1 609 92A 2CV | (8.9.16) Bosch Power Tools Ieteikumi Ieskrūvējot garas liela izmēra skrūves cietā materiālā, ie- teicams izveidot vadotnes urbumu, kura diametrs ir vienāds ar skrūves vītnes iekšējo diametru, bet dziļums ir aptuveni

no skrūves garuma. Piezīme. Ievērojiet, lai elektroinstrumentā neiekļūtu metāla sīkdetaļas. Turētājs stiprināšanai pie jostas Izmantojot turētāju 4, elektroinstrumentu var piekārt, piemē- ram, pie jostas. Tas ļauj izbrīvēt darbam abas rokas, un elek- troinstruments vienmēr ir viegli sasniedzams. Pareiza apiešanās ar akumulatoru Sargājiet akumulatoru no mitruma un ūdens. Uzglabājiet akumulatoru tikai pie temperatūras no –20 °C līdz 50 °C. Vasarā neatstājiet akumulatoru vietās ar paaugsti- nātu temperatūru, piemēram, automašīnas salonā. Laiku pa laikam iztīriet akumulatora ventilācijas atvērumus ar mīkstu, tīru un sausu otu. Ja manāmi samazinās izstrād ājuma darbības laiks starp aku- mulatora uzlādēm, tas rāda, ka akumulators ir nolietojies un to nepieciešams nomainīt. Ievērojiet norādījumus par atbrīvošanos no nolietotajiem iz- strādājumiem. Apkalpošana un apkope Apkalpošana un tīrīšana Pirms jebkura darba ar elektroinstrumentu (piemē- ram, pirms apkalpošanas, darbinstrumenta nomaiņas utt.), kā arī pirms transportēšanas vai uzglabāšanas iz- ņemiet no tā akumulatoru. Nejauša ieslēdzēja nospieša- na var izraisīt savainojumu. Lai nodrošinātu ilgstošu un nevainojamu elektroin- strumenta darbību, uzturiet tīru tā korpusu un ventilā- cijas atveres. Kolektora ogles suku nomaiņa (attēls E) Aptuveni reizi 2 – 3 mēnešos pārbaudiet kolektora ogles suku garumu un vajadzības gadījumā nomainiet abas ogles sukas. Nekādā gadījumā nenomainiet tikai vienu ogles suku! Piezīme. Izmantojiet tikai no firmas Bosch piegādātās ogles sukas, kas ir piemērotas šim izstrādājumam. –Ar piemērotu skrūvgriezi noskrūvējiet suku vāciņus 16. – Nomainiet ar atsperi piespiest ās ogles sukas 15 un uzskrū- vējiet suku vāciņus. Klientu konsultāciju dienests un konsultācijas par lietošanu Klientu konsultāciju dienesta darbinieki atbildēs uz Jūsu jau- tājumiem par izstrādājuma remontu un apkalpošanu, kā arī par rezerves daļu iegādi. Izklājuma zīmējumus un informāciju par rezerves daļām var atrast arī interneta vietnē: www.bosch-pt.com Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vis- labākajā veidā, sniedzot atbildes uz jautājumiem par mūsu iz- strādājumiem un to piederumiem. Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas atrodams uz elektroinstrumenta marķējuma plāksnītes. Latvijas Republika Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Dzelzavas ielā 120 S LV-1021 Rīga Tālr.: 67146262 Telefakss: 67146263 E-pasts: service-pt@lv.bosch.com Transportēšana Uz izstrādājumam pievienotajiem litija-jonu akumulatoriem attiecas noteikumi par bīstamo kravu pārvadāšanu. Lietotājs var transportēt akumulatorus ielu transporta plūsmā bez pa- pildu nosacījumiem. Pārsūtot tos ar trešo personu starpniecību (piemēram, ar gai- sa transporta vai citu transporta aģentūru starpniecību), jāie- vēro īpaši sūtījuma iesaiņošanas un marķēšanas noteikumi. Tāpēc sūtījumu sagatavošanas laikā jāpieaicina kravu pārva- dāšanas speciālists. Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlī- mējiet vaļējos akumulatora kontaktus un iesaiņojiet akumula- toru tā, lai tas iesaiņojumā nepā rvietotos. Lūdzam ievērot arī ar akumulatoru pārsūtīšanu saistītos na- cionālos noteikumus, ja tādi pastāv. Atbrīvošanās no nolietotajiem izstrādājumiem Nolietotie elektroinstrumenti, akumulatori, piederu- mi un iesaiņojuma materiāli jāpakļauj otrreizējai pār- strādei apkārtējai videi nekaitīgā veidā. Neizmetiet nolietotos elektroinstrumentus, akumulatorus un baterijas sadzīves atkritumu tvertnē! Tikai ES valstīm Atbilstoši Eiropas Savienības direktīvai 2012/19/ES par nolietotajām elektriska- jām un elektroniskajām ierīcēm, lietošanai nederīgie elektroinstrumenti, kā arī, atbil- stoši direktīvai 2006/66/EK, bojātie vai no- lietotie akumulatori un baterijas jāsavāc at- sevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Akumulatori un baterijas Litija-jonu akumulatori
