KÄYTTÖOHJE GDS 14 4 VLI Professional BOSCH

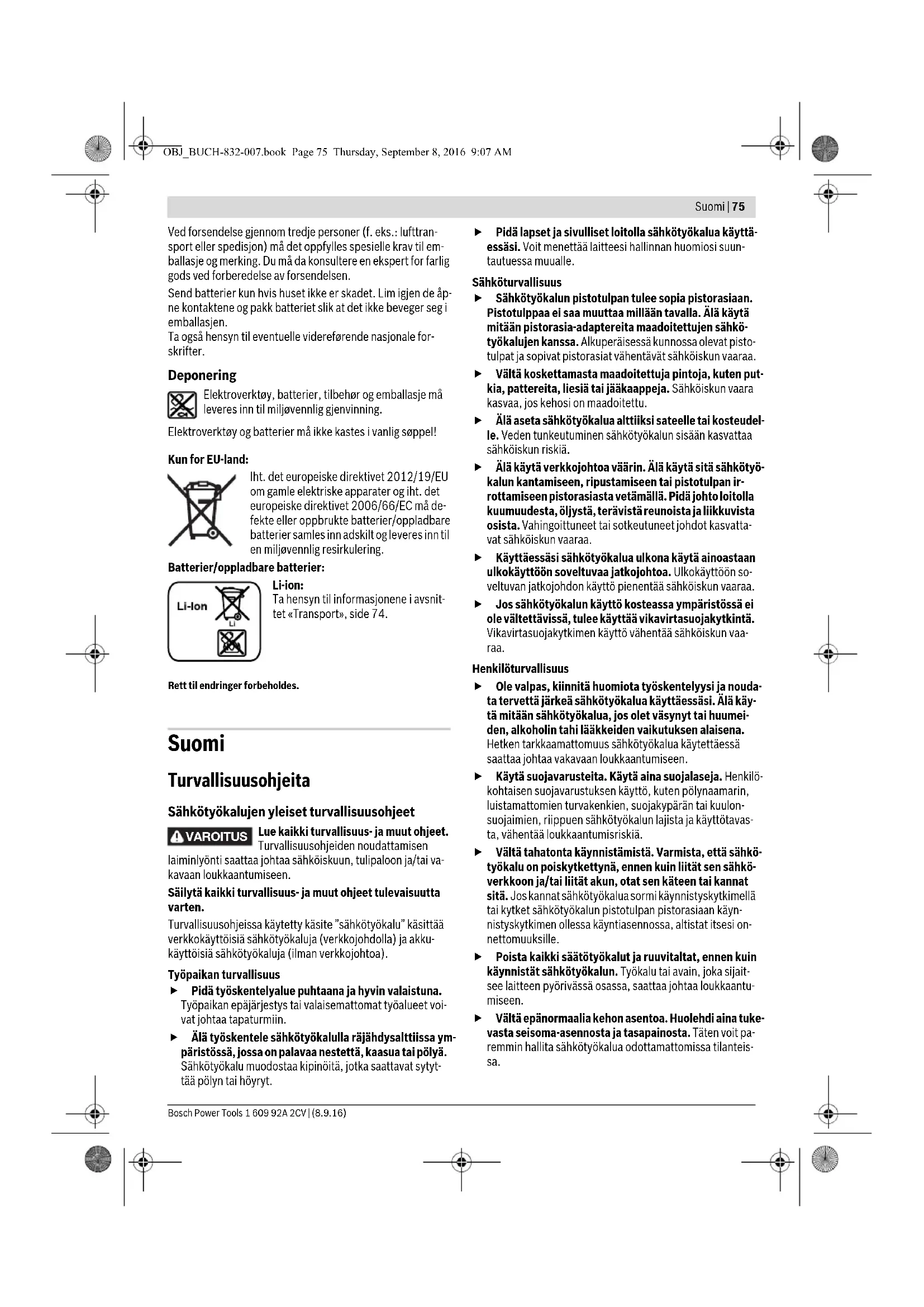

OBJ_BUCH-832-007.book Page 74 Thursday, September 8, 2016 9:07 AMSuomi | 75 Bosch Power Tools 1 609 92A 2CV | (8.9.16) Ved forsendelse gjennom tredje personer (f. eks.: lufttran- sport eller spedisjon) må det oppfylles spesielle krav til em- ballasje og merking. Du må da konsultere en ekspert for farlig gods ved forberedelse av forsendelsen. Send batterier kun hvis huset ikke er skadet. Lim igjen de åp- ne kontaktene og pakk batteriet slik at det ikke beveger seg i emballasjen. Ta også hensyn til eventuelle videreførende nasjonale for- skrifter. Deponering Elektroverktøy, batterier, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning. Elektroverktøy og batterier må ikke kastes i vanlig søppel! Kun for EU-land: Iht. det europeiske direktivet 2012/19/EU om gamle elektriske apparater og iht. det europeiske direktivet 2006/66/EC må de- fekte eller oppbrukte batterier/oppladbare batterier samles inn adskilt og leveres inn til en miljøvennlig resirkulering. Batterier/oppladbare batterier: Li-ion: Ta hensyn til informasjonene i avsnit- tet «Transport», side 74. Rett til endringer forbeholdes. Suomi Turvallisuusohjeita Sähkötyökalujen yleiset turvallisuusohjeet Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai va- kavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten. Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku- käyttöisiä sähkötyökaluja (ilman verkkojohtoa). Työpaikan turvallisuus Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voi- vat johtaa tapaturmiin. Älä työskentele sähkötyökalulla räjähdysalttiissa ym- päristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyt- tää pölyn tai höyryt. Pidä lapset ja sivulliset loitolla sähkötyökalua käyttä- essäsi. Voit menettää laitteesi hallinnan huomiosi suun- tautuessa muualle. Sähköturvallisuus Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkö- työkalujen kanssa. Alkuperäisessä kunnossa olevat pisto- tulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa. Vältä koskettamasta maadoitettuja pintoja, kuten put- kia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudel- le. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä. Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyö- kalun kantamiseen, ripustamiseen tai pistotulpan ir- rottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvatta- vat sähköiskun vaaraa. Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön so- veltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaa- raa. Henkilöturvallisuus Ole valpas, kiinnitä huomiota työskentelyysi ja nouda- ta tervettä järkeä sähkötyökalua käyttäessäsi. Älä käy- tä mitään sähkötyökalua, jos olet väsynyt tai huumei- den, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen. Käytä suojavarusteita. Käytä aina suojalaseja. Henkilö- kohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulon- suojaimien, riippuen sähkötyökalun lajista ja käyttötavas- ta, vähentää loukkaantumisriskiä. Vältä tahatonta käynnistämistä. Varmista, että sähkö- työkalu on poiskytkettynä, ennen kuin liität sen sähkö- verkkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käyn- nistyskytkimen ollessa käyntiasennossa, altistat itsesi on- nettomuuksille. Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijait- see laitteen pyörivässä osassa, saattaa johtaa loukkaantu- miseen. Vältä epänormaalia kehon asentoa. Huolehdi aina tuke- vasta seisoma-asennosta ja tasapainosta. Täten voit pa- remmin hallita sähkötyökalua odottamattomissa tilanteis- sa. VAROITUS OBJ_BUCH-832-007.book Page 75 Thursday, September 8, 2016 9:07 AM76 | Suomi 1 609 92A 2CV | (8.9.16) Bosch Power Tools Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että niitä käyte- tään oikealla tavalla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja. Sähkötyökalujen huolellinen käyttö ja käsittely Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoi- tettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu. Älä käytä sähkötyökalua, jota ei voida käynnistää ja py- säyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata. Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkö- työkalun tahattoman käynnistyksen. Säilytä sähkötyökalut poissa lasten ulottuvilta, kun nii- tä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaaralli- sia, jos niitä käyttävät kokemattomat henkilöt. Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristukses- sa sekä, että siinä ei ole murtuneita tai vahingoittunei- ta osia, jotka saattaisivat vaikuttaa haitallisesti sähkö- työkalun toimintaan. Anna korjata nämä vioittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huo- nosti huolletuista laitteista. Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat terä- viä, eivät tartu helposti kiinni ja niitä on helpompi hallita. Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työ- olosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön saattaa joh- taa vaarallisiin tilanteisiin. Akkukäyttöisten työkalujen huolellinen käsittely ja käyttö Lataa akku vain valmistajan suosittelemassa latauslait- teessa. Latauslaite, joka soveltuu määrätyntyyppiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua la- dattaessa. Käytä sähkötyökalussa ainoastaan kyseiseen sähkö- työkaluun tarkoitettua akkua. Jonkin muun akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon. Pidä irrallista akkua loitolla metalliesineistä, kuten pa- perinliittimistä, kolikoista, avaimista, nauloista, ruu- veista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipa- loon. Väärästä käytöstä johtuen akusta saattaa vuotaa nes- tettä. Vältä koskettamasta nestettä. Jos nestettä va- hingossa joutuu iholle, huuhtele kosketuskohta vedel- lä. Jos nestettä pääsee silmiin, tarvitaan tämän lisäksi lääkärin apua. Akusta vuotava neste saattaa aiheuttaa är- sytystä ja palovammoja. Huolto Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al- kuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena. Iskuruuvinvääntimen turvallisuusohjeet Pidä sähkötyökalua eristetyistä pinnoista tehdessäsi työtä, jossa ruuvi saattaisi osua piilossa olevaan sähkö- johtoon. Ruuvin kosketus jännitteiseen johtoon voi saat- taa myös sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköiskuun. Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkkiin kiinnitetty työkappale pysyy tukevammin paikoillaan kuin kädessä pidettynä. Pidä tukevasti kiinni sähkötyökalusta. Ruuvia kiristettä- essä ja avattaessa saattaa hetkellisesti syntyä voimakkaita vastamomentteja. Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen pois käsistäsi. Vaihtotyökalu saattaa juut- tua kiinni johtaen sähkötyökalun hallinnan menettämi- seen. Älä avaa akkua. On olemassa oikosulun vaara. Suojaa akku kuumuudelta esim. myös pitkäai- kaiselta auringonpaisteelta, tulelta, vedeltä ja kosteudelta. On olemassa räjähdysvaara. Jos akku vaurioituu tai sitä käytetään asiaankuulumat- tomalla tavalla, siitä saattaa purkautua höyryjä. Tuule- ta raikkaalla ilmalla ja hakeudu lääkärin luo, jos ilme- nee haittoja. Höyryt voivat ärsyttää hengitystiehyeitä. Käytä akkua ainoastaan yhdessä Bosch-sähkötyökalu- si kanssa. Vain täten suojaat akkusi vaaralliselta ylikuormi- tukselta. Terävät esineet (esim. naulat ja ruuvitaltat) tai kuo- reen kohdistuvat iskut voivat vaurioittaa akkua. Silloin voi syntyä sisäinen oikosulku ja akku voi syttyä palamaan, muodostaa savua, räjähtää tai ylikuumentua. Tuotekuvaus Lue kaikki turvallisuus- ja muut ohjeet. Tur- vallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Käännä auki taittosivu, jossa on laitteen kuva ja pidä se ulos- käännettynä lukiessasi käyttöohjetta. OBJ_BUCH-832-007.book Page 76 Thursday, September 8, 2016 9:07 AMSuomi | 77 Bosch Power Tools 1 609 92A 2CV | (8.9.16) Määräyksenmukainen käyttö Tämä sähkötyökalu on suunniteltu ruuvien kiinnitykseen ja ir- rotukseen sekä mutterien kiristykseen ja irrotukseen, ruuvi-/ mutterikoot vrt. tekniset tiedot. Sähkötyökalun valo on tarkoitettu sähkötyökalun työalueen suoraan valaisuun, se ei sovellu kotitalouden huonevaloksi. Kuvassa olevat osat Kuvassa olevien osien numerointi viittaa grafiikkasivussa ole- vaan sähkötyökalun kuvaan. 1 Työkalunpidin 2 Lukkoholkki 3 Kantolenkki 4 Vyöpidin* 5 Akku* 6 Akun vapautuspainike* 7 Suunnanvaihtokytkin 8 Käynnistyskytkin 9 ”Power Light”-lamppu 10 Kahva (eristetty kädensija) 11 Kuulalukituksella varustettu ruuvauskärki* 12 Yleispidin* 13 Ruuvauskärki * 14 Vaihtotyökalu (esim. ruuvaushylsy)** 15 Hiiliharjat 16 Suojus *Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi- mitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmas- tamme. Tekniset tiedot Akkuiskuruuvinväännin GDR 14,4 V-LI GDR 18 V-LI Tuotenumero 3 601 JA1 4.. 3 601 JA1 3.. Nimellisjännite V= 14,4 18 Tyhjäkäyntikierrosluku min

0 –3200 0 –3200 maks. vääntömomentti kovaan materiaaliin, ISO 5393 Nm 150* 160* Koneruuvin Ø mm M6 –M14 M6 – M14 Työkalunpidin ¼" Kuusiokolo ¼" Kuusiokolo Paino vastaa EPTA-Procedure 01:2014 kg 1,4 – 1,7* 1,5 – 1,9* Sallittu ympäristön lämpötila – ladattaessa –käytössä

0...+45 -20...+50 0...+45 -20...+50 Suositellut akut GBA 14,4V.. GBA 18V.. Suositellut latauslaitteet AL18.. GAL 3680 AL18.. GAL 3680 *riippuen käytetystä akusta ** rajoitettu tehokkuus, kun lämpötilat <0 °C Akkuiskuruuvinväännin GDS 14,4 V-LI GDS 18 V-LI Tuotenumero 3 601 JA1 T.. 3 601 JA1 S.. Nimellisjännite V= 14,4 18 Tyhjäkäyntikierrosluku min

0–3200 0 –3200 maks. vääntömomentti kovaan materiaaliin, ISO 5393 Nm 170* 180* Koneruuvin Ø mm M6 – M16 M6 – M16 Työkalunpidin

Paino vastaa EPTA-Procedure 01:2014 kg 1,4 – 1,7* 1,5 – 1,9* *riippuen käytetystä akusta ** rajoitettu tehokkuus, kun lämpötilat <0 °C OBJ_BUCH-832-007.book Page 77 Thursday, September 8, 2016 9:07 AM78 | Suomi 1 609 92A 2CV | (8.9.16) Bosch Power Tools Melu-/tärinätiedot Melun mittausarvot on määritetty EN 60745-2-2 mukaan. Laitteen tyypillinen A-painotettu äänen painetaso on: Äänen painetaso 96 dB(A); äänen tehotaso 107 dB(A). Epävarmuus K=3dB. Käytä kuulonsuojaimia! Värähtelyn yhteisarvot a

(kolmen suunnan vektorisumma) ja epävarmuus K mitattuna EN 60745 mukaan: Ruuvien ja mutterien suurin sallittu koko: a

Näissä ohjeissa mainittu värähtelytaso on mitattu normissa EN 60745 standardoidun mittausmenetelmän mukaisesti ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös värähtelyrasituksen väliaikaiseen arvioin- tiin. Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua käytetään kuitenkin muihin käyttötarkoituksiin, erilaisilla lisävarusteilla, poikkeavilla käyttötarvikkeilla tai riittämättömästi huollettuna, silloin vä- rähtelytaso saattaa poiketa ilmoitetusta arvosta. Tämä saat- taa kasvattaa koko työaikajakson värähtelyrasitusta huomat- tavasti. Värähtelyrasituksen tarkaksi arvioimiseksi tulee huomioida myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä. Tämä voi selvästi pienentää koko työaikajakson värähtelyrasi- tusta. Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojele- miseksi värähtelyn vaikutuksilta, esimerkiksi: Sähkötyökalu- jen ja käyttötarvikkeiden huolto, käsien pitäminen lämpiminä, työprosessien organisointi. Standardinmukaisuusvakuutus Vakuutamme yksinomaisella vastuulla, että kohdassa ”Tekni- set tiedot” kuvattu tuote vastaa direktiivien 2009/125/EY (asetus 1194/2012), 2011/65/EU, 2014/30/EY, 2006/42/EY kaikkia asiaankuuluvia vaatimuksia ja direktii- veihin tehtyjä muutoksia ja on seuraavien standardien mukai- nen: EN 60745-1, EN 60745-2-2, EN 50581. Tekninen tiedosto (2006/42/EY): Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Sallittu ympäristön lämpötila – ladattaessa –käytössä

0...+45 -20...+50 0...+45 -20...+50 Suositellut akut GBA 14,4V.. GBA 18V.. Suositellut latauslaitteet AL18.. GAL 3680 AL18.. GAL 3680 Akkuiskuruuvinväännin GDX 14,4 V-LI GDX 18 V-LI Tuotenumero 3 601 JB8 0.. 3 601 JB8 1.. Nimellisjännite V= 14,4 18 Tyhjäkäyntikierrosluku min

0 –3200 0 –3200 maks. vääntömomentti kovaan materiaaliin, ISO 5393 –¼" Kuusiokolo

Paino vastaa EPTA-Procedure 01:2014 kg 1,5 – 1,7* 1,5 – 2,0* Sallittu ympäristön lämpötila – ladattaessa –käytössä

0...+45 -20...+50 0...+45 -20...+50 Suositellut akut GBA 14,4V.. GBA 18V.. Suositellut latauslaitteet AL18.. GAL 3680 AL18.. GAL 3680 *riippuen käytetystä akusta ** rajoitettu tehokkuus, kun lämpötilat <0 °C Akkuiskuruuvinväännin GDS 14,4 V-LI GDS 18 V-LI *riippuen käytetystä akusta ** rajoitettu tehokkuus, kun lämpötilat <0 °C OBJ_BUCH-832-007.book Page 78 Thursday, September 8, 2016 9:07 AMSuomi | 79 Bosch Power Tools 1 609 92A 2CV | (8.9.16) Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Asennus Akun lataus Käytä vain tarvikesivulla mainittuja latauslaitteita. Vain nämä latauslaitteet on sovitettu sähkötyökalussasi käytettävälle litiumioniakulle. Huomio: Akku toimitetaan osittain ladattuna. Jotta akun täysi teho voitaisiin taata, tulee akku ennen ensimmäistä käyttöön- ottoa ladata täyteen latauslaitteessa. Litiumioniakkua voidaan ladata milloin vain lyhentämättä akun elinikää. Latauksen keskeytys ei vaurioita akkua. Litiumioniakku on suojattu syväpurkausta vastaan ”elektroni- sen kennojen suojauksen (ECP)” avulla. Akun tyhjetessä suojakytkentä pysäyttää sähkötyökalun: Vaihtotyökalu ei enää liiku. Älä enää paina käynnistyskytkintä sähkötyökalun automaattisen poiskytkennän jälkeen. Akku saattaa vahingoittua. Ota huomioon hävitysohjeet. Akun irrotus Akussa 5 on kaksi lukitusvaihetta, jotka estävät akkua irto- amasta, jos tahattomasti painaa akun lukkopainiketta 6. Akun ollessa sähkötyökalussa, jousi pitää sen paikoillaan. Irrota akku 5 painamalla lukkopainiketta 6 ja vetämällä akku eteenpäin ulos sähkötyökalusta. Älä käytä voimaa tähän. Työkalunvaihto (katso kuvat A–C) Irrota aina akku sähkötyökalusta ennen kaikkia laittee- seen kohdistuvia töitä (esim. huolto, työkalun vaihto jne.) sekä laitetta kuljetettaessa ja säilytettäessä. Muu- toin käynnistyskytkimen tahaton painallus muodostaa loukkaantumisvaaran. Puhdista sähkötyökalusi tuuletusaukot säännöllisesti. Moottorin tuuletin imee pölyä työkalun koteloon, ja voima- kas metallipölyn kasautuma voi synnyttää sähköisiä vaara- tilanteita. GDR 14,4 V-LI/GDR 18 V-LI/GDX 14,4 V-LI/GDX 18 V-LI: Vaihtotyökalun asennus Vedä työkalunpitimen lukkoholkki 2 eteenpäin, työnnä vaih- totyökalu vasteeseen asti työkalunpitimeen 1 ja päästä hylsy vapaaksi, jotta vaihtotyökalu lukkiutuisi 2 paikoilleen. Käytä ainoastaan ruuvauskärkiä, joissa on kuulalukitus 11 (DIN 3126-E6.3). Muita ruuvauskärkiä 13 voit käyttää kuula- lukituksella varustetun yleispitimen 12 avulla. Vaihtotyökalun irrotus Vedä lukkoholkki 2 eteenpäin ja poista vaihtotyökalu. GDS14,4V-LI/GDS18V-LI/GDX14,4V-LI/GDX18V-LI: Tarkista vaihtotyökalua asentaessasi, että se istuu tiu- kasti työkalunpitimessä. Jos vaihtotyökalu ei ole tuke- vasti kiinni työkalunpitimessä, saattaa se irrota ruuvin- väännön aikana. Työnnä vaihtotyökalu 14 työkalunpitimen 1 neliöpään päälle. Järjestelmästä johtuen vaihtotyökalulla 14 on pieni välys työ- kalunpitimessä 1; tämä ei vaikuta toimintaan/turvallisuuteen. Käyttö Toimintaperiaate Työkalunpidintä 1 ja siinä olevaa työkalua käyttää sähkömoot- tori vaihteiston ja iskumekanismin välityksellä. Työvaiheita on kaksi: ruuvaus ja kiristys (iskumekanismi toimii). Iskumekanismi käynnistyy heti, kun ruuviliitos on kireällä ja moottori kuormittuu. Iskumekanismi muuttaa silloin mootto- rin tuottaman voiman tasaisiksi, kiertyviksi iskuiksi. Ruuveja tai muttereita irrotettaessa toimintavaiheet ovat päinvastai- set. Käyttöönotto Akun asennus Aseta suunnanvaihtokytkin 7 keskiasentoon, suojataksesi sähkötyökalu tahattomalta käynnistämiseltä. Työnnä ladattu akku 5 edestä sähkötyökalun jalkaan, kunnes se on lukkiutunut hyvin. Pyörimissuunnan asetus (katso kuva D) Suunnanvaihtokytkimellä 7 voit muuttaa sähkötyökalun kier- tosuunnan. Käynnistyskytkimen 8 ollessa painettuna tämä ei kuitenkaan ole mahdollista. Oikeakätinen: Ruuvien kiinnitys, mutterien kiristys: paina suunnanvaihtokytkin 7 vasemmalle ääriasentoon. Kierto vasemmalle: Ruuvien ja muttereiden avaamista ja uloskiertoa varten painat suunnanvaihtokytkintä 7 oikealle vasteeseen asti. Henk Becker Executive Vice President Engineering and Manufacturing Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-832-007.book Page 79 Thursday, September 8, 2016 9:07 AM80 | Suomi 1 609 92A 2CV | (8.9.16) Bosch Power Tools Käynnistys ja pysäytys Paina sähkötyökalun käynnistystä varten käynnistyskytkin- tä 8 ja pidä se painettuna. Lamppu 9 palaa, kun käynnistyskytkintä 8 painetaan vähän tai kokonaan pohjaan ja mahdollistaa ruuvauskohdan valaisun epäsuotuisissa valo-olosuhteissa. Sähkötyökalu pysähtyy, kun päästät käynnistyskytkimen 8 vapaaksi. Käynnistä energiansäästön takia sähkötyökalu vain, kun käy- tät sitä. Kierrosluvun asetus Voit säätää käynnissä olevan sähkötyökalun kierroslukua por- taattomasti, riippuen siitä miten syvälle painat käynnistyskyt- kintä 8. Käynnistyskytkimen 8 kevyt painallus aikaansaa alhaisen kier- rosluvun. Paineen kasvaessa, nousee kierrosluku. Työskentelyohjeita Aseta sähkötyökalu mutteriin/ruuviin ainoastaan sen ollessa pysähdyksissä. Pyörivät vaihtotyökalut voivat luiskahtaa pois. Vääntömomentti riippuu siitä, kuinka pitkään iskuvaihe kes- tää. Suurin mahdollinen vääntömomentti on iskukohtaisten momenttien summa. Maksimi vääntömomentti saavutetaan iskutoiminnolla 6–10 sekunnin kuluttua. Sen jälkeen kiristys- momentti kasvaa vain minimaalisesti. Tarpeellinen vääntö- ja iskuaika on selvitettävä tapauskohtai- sesti. Vääntimellä saavutettu kiristystiukkuus on aina tarkas- tettava momenttiavaimella. Kierreliitokset kovaan, joustavaan ja pehmeään materiaa- liin Koemielessä voidaan tietyillä iskuluvuilla saavutetut vääntö- momentit mitata ja muodostaa niistä vääntömomenttia ku- vaava käyrä. Käyrän huippuarvo vastaa suurinta vääntömo- menttia, käyrän nousujyrkkyys ilmoittaa ajan, jossa kyseinen arvo on saavutettu. Vääntömomenttikäyrä riippuu seuraavista tekijöistä: – Ruuvien/mutterien lujuus – Välikappaleen laatu (aluslevy, lautasjousi, tiiviste) – Työstettävän materiaalin lujuus – Voitelun tarve kierreliitoksessa Käyttö- ja työstökohteet voidaan määrittää seuraavasti: – Kova alusta: liitos tehdään metalliin metallisia aluslevyjä käyttäen. Maksimi vääntömomentti (jyrkästi nouseva käy- rä) saavutetaan suhteellisen lyhyessä vääntö- ja iskuajas- sa. Iskuaikaa ei tarvitse pidentää, se vain vioittaa konetta. – Joustava alusta: liitos tehdään metalliin, mutta siinä käy- tetään joko joustavaa välikappaletta (jousirengas, lautas- jousi, välikepultti) tai ruuvi-/mutteriliitos on kartiomainen tai liitoksessa käytetään jatkokappaletta. – Pehmeä alusta: liitos tehdään puuhun tai siinä käytetään lyijy- tai kuitualuslevyä. Joustavaan tai pehmeään alustaan riittää alhaisempi kiristys- tiukkuus kovaan alustaan verrattuna. Iskuaika puolestaan on pitempi. Suositusluonteiset arvot – ruuvien kiristystiukkuudet Mittayksikkö on Nm, tekijät ovat nimellishalkaisija ja myötöraja 90 % (kitkaluvulla μ tot = 0,12). Vääntimellä saavutettu kiristys- tiukkuus on aina tarkastettava momenttiavaimella. Vihjeitä Ennen suurien, pitkien ruuvien kiertoa kovaan materiaaliin, tulisi esiporata reikä, jonka halkaisija vastaa ruuvin kierteen sisäläpimittaa ja jonka syvyys on noin

ruuvin pituudesta. Huomio: Varmista, ettei sähkötyökaluun pääse metallisia pie- nosia. Vyöpidin Vyöpitimen 4 avulla voit ripustaa sähkötyökalun esim. vyö- hön. Sinulla on silloin molemmat kädet vapaana ja sähkötyö- kalu on kuitenkin milloin vain saatavilla. Ohjeita akun optimaaliseen käsittelyyn Suojaa akku kosteudelta ja vedeltä. Varastoi akku vain lämpötila-alueella –20 °C ... 50 °C. Älä esim. jätä akkua autoon makaamaan kesällä. Puhdista akun tuuletusaukot silloin tällöin pehmeällä, puh- taalla ja kuivalla siveltimellä. Laitteen huomattavasti lyhentynyt käyttöaika latauksen jäl- keen osoittaa, että akku on loppuunkäytetty ja täytyy vaihtaa uuteen. Ota huomioon hävitysohjeet. Lujuusluokat, DIN 267 Vakiomalliset ruuvit Erikoislujat ruuvit

OBJ_BUCH-832-007.book Page 80 Thursday, September 8, 2016 9:07 AMΕλληνικά | 81 Bosch Power Tools 1 609 92A 2CV | (8.9.16) Hoito ja huolto Huolto ja puhdistus Irrota aina akku sähkötyökalusta ennen kaikkia laittee- seen kohdistuvia töitä (esim. huolto, työkalun vaihto jne.) sekä laitetta kuljetettaessa ja säilytettäessä. Muu- toin käynnistyskytkimen tahaton painallus muodostaa loukkaantumisvaaran. Pidä aina sähkötyökalua ja sähkötyökalun tuuletusau- kot puhtaina, jotta voit työskennellä hyvin ja turvalli- sesti. Hiiliharjojen vaihto (katso kuva E) Tarkista hiiliharjojen pituus n. 2 –3 kuukauden välein ja vaih- da kummatkin harjat tarvittaessa. Älä koskaan vaihda vain toista hiiliharjaa! Huomio: Käytä vain Boschin kautta hankittuja hiiliharjoja, jot- ka ovat tarkoitettuja tuotteellesi. –Avaa suojukset 16 sopivalla ruuvitaltalla. – Vaihda jousipaineen alaisina olevat hiiliharjat 15 ja ruuvaa suojukset takaisin paikoilleen. Asiakaspalvelu ja käyttöneuvonta Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va- raosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta: www.bosch-pt.com Boschin asiakaspalvelu auttaa mielellään sinua tuotteitamme ja niiden lisätarvikkeita koskevissa kysymyksissä. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi- nen tuotenumero, joka löytyy laitteen mallikilvestä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch.fi Kuljetus Toimitukseen kuuluvat litiumioniakut ovat vaara-ainelain määräysten alaisia. Käyttäjä saa kuljettaa akkuja kadulla ilman erikoistoimenpiteitä. Toimitettaessa sivullisen kautta (esim.: lentorahti tai huolin- ta) on noudatettava pakkausta ja merkintää koskevia erikois- vaatimuksia. Tällöin on lähetyksen valmistelussa ehdottomas- ti käytettävä vaara-aineasiantuntijaa. Lähetä akkuja ainoastaan, jos kotelo on vaurioitumaton. Teip- paa avoimet liittimet ja pakkaa akku niin, että se ei pääse liik- kumaan pakkauksessa. Ota myös huomioon mahdolliset tarkemmat kansalliset mää- räykset. Hävitys Sähkötyökalut, akut, lisätarvikkeet ja pakkaukset tu- lee toimittaa ympäristöystävälliseen uusiokäyttöön. Älä heitä sähkötyökaluja tai akkuja/paristoja talousjätteisiin! Vain EU-maita varten: Eurooppalaisen direktiivin 2012/19/EU mukaan käyttökelvottomat sähkötyökalut ja eurooppalaisen direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot täytyy kerätä erikseen ja toi- mittaa ympäristöystävälliseen kierrätyk- seen. Akut/paristot: Litiumioni: Katso ohjeita kappaleessa ”Kuljetus”, sivu 81. Oikeus teknisiin muutoksiin pidätetään.

Kruvi Ø mm M6 –M16 M6 – M16 Padrun ¼" sisekuuskant
