BEDIENUNGSANLEITUNG GDS 14 4 VLI Professional BOSCH

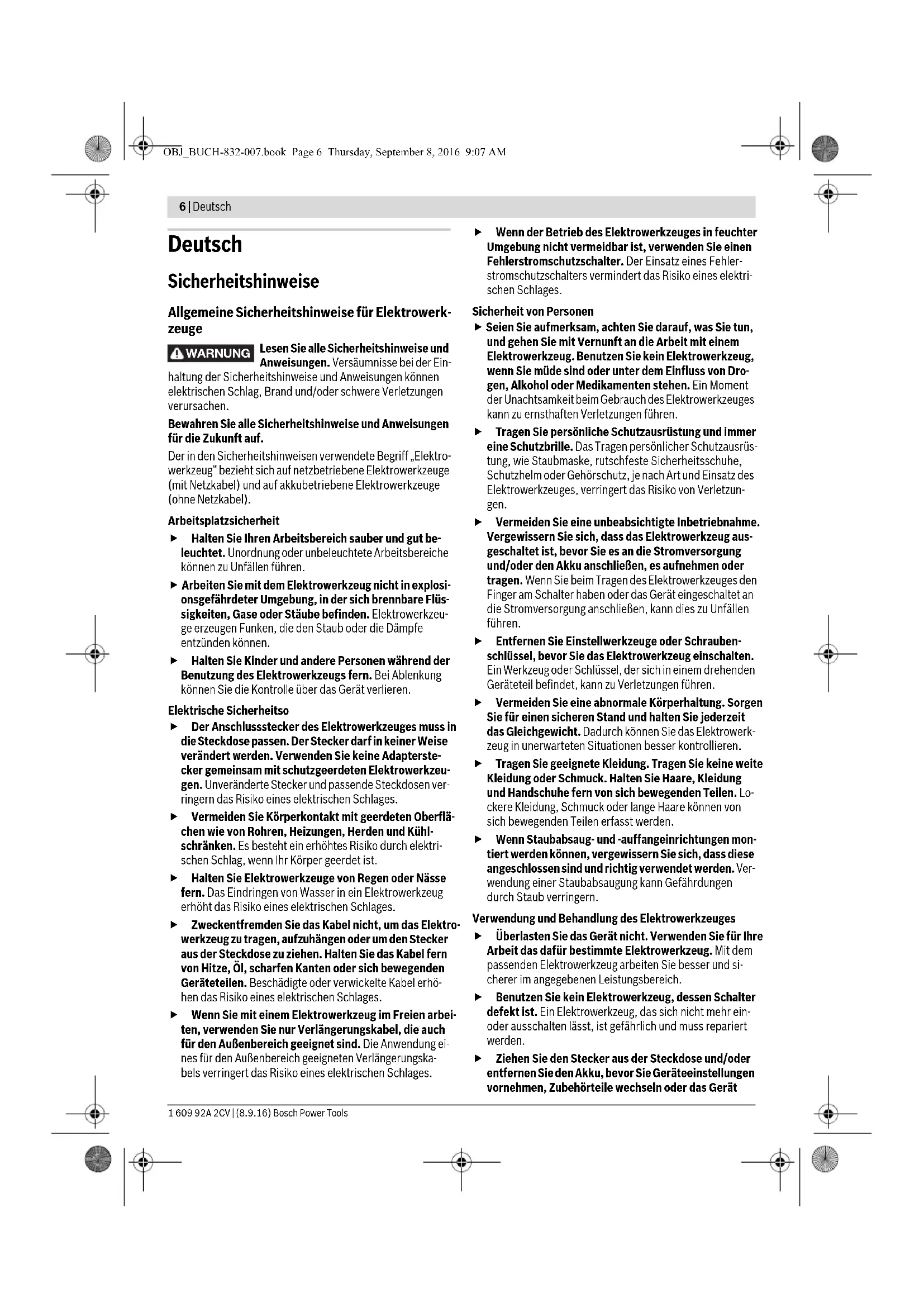

OBJ_BUCH-832-007.book Page 5 Tuesday, September 6, 2016 9:58 AM6 | Deutsch 1 609 92A 2CV | (8.9.16) Bosch Power Tools Deutsch Sicherheitshinweise Allgemeine Sicherheitshinweise für Elektrowerk- zeuge Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Ein- haltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektro- werkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel). Arbeitsplatzsicherheit Halten Sie Ihren Arbeitsbereich sauber und gut be- leuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. Arbeiten Sie mit dem Elektrowerkzeug nicht in explosi- onsgefährdeter Umgebung, in der sich brennbare Flüs- sigkeiten, Gase oder Stäube befinden. Elektrowerkzeu- ge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren. Elektrische Sicherheitso Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterste- cker gemeinsam mit schutzgeerdeten Elektrowerkzeu- gen. Unveränderte Stecker und passende Steckdosen ver- ringern das Risiko eines elektrischen Schlages. Vermeiden Sie Körperkontakt mit geerdeten Oberflä- chen wie von Rohren, Heizungen, Herden und Kühl- schränken. Es besteht ein erhöhtes Risiko durch elektri- schen Schlag, wenn Ihr Körper geerdet ist. Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. Zweckentfremden Sie das Kabel nicht, um das Elektro- werkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhö- hen das Risiko eines elektrischen Schlages. Wenn Sie mit einem Elektrowerkzeug im Freien arbei- ten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung ei- nes für den Außenbereich geeigneten Verlängerungska- bels verringert das Risiko eines elektrischen Schlages. Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehler- stromschutzschalters vermindert das Risiko eines elektri- schen Schlages. Sicherheit von Personen Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Dro- gen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüs- tung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzun- gen. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug aus- geschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. Entfernen Sie Einstellwerkzeuge oder Schrauben- schlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerk- zeug in unerwarteten Situationen besser kontrollieren. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lo- ckere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. Wenn Staubabsaug- und -auffangeinrichtungen mon- tiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Ver- wendung einer Staubabsaugung kann Gefährdungen durch Staub verringern. Verwendung und Behandlung des Elektrowerkzeuges Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und si- cherer im angegebenen Leistungsbereich. Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät WARNUNG OBJ_BUCH-832-007.book Page 6 Thursday, September 8, 2016 9:07 AMDeutsch | 7 Bosch Power Tools 1 609 92A 2CV | (8.9.16) weglegen. Diese Vorsichtsmaßnahme verhindert den un- beabsichtigten Start des Elektrowerkzeuges. Bewahren Sie unbenutzte Elektrowerkzeuge außer- halb der Reichweite von Kindern auf. Lassen Sie Perso- nen das Gerät nicht benutzen, die mit diesem nicht ver- traut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollie- ren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so be- schädigt sind, dass die Funktion des Elektrowerkzeu- ges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. Halten Sie Schneidwerkzeuge scharf und sauber. Sorg- fältig gepflegte Schneidwerkzeuge mit scharfen Schneid- kanten verklemmen sich weniger und sind leichter zu füh- ren. Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz- werkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektro- werkzeugen für andere als die vorgesehenen Anwendun- gen kann zu gefährlichen Situationen führen. Verwendung und Behandlung des Akkuwerkzeuges Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. Halten Sie den nicht benutzten Akku fern von Büro- klammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbren- nungen oder Feuer zur Folge haben. Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen. Service Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa- rieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. Sicherheitshinweise für Schlagschrauber Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen die Schraube verborgene Stromleitungen treffen kann. Der Kontakt der Schraube mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. Halten Sie das Elektrowerkzeug gut fest. Beim Festzie- hen und Lösen von Schrauben können kurzfristig hohe Re- aktionsmomente auftreten. Warten Sie, bis das Elektrowerkzeug zum Stillstand ge- kommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen. Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses. Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr. Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. Verwenden Sie den Akku nur in Verbindung mit Ihrem Bosch Elektrowerkzeug. Nur so wird der Akku vor gefähr- licher Überlastung geschützt. Durch spitze Gegenstände wie z. B. Nägel oder Schrau- benzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommen und der Akku brennen, rauchen, ex- plodieren oder überhitzen. Produkt- und Leistungsbeschreibung Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bitte klappen Sie die Aufklappseite mit der Darstellung des Elektrowerkzeugs auf, und lassen Sie diese Seite aufgeklappt, während Sie die Betriebsanleitung lesen. Bestimmungsgemäßer Gebrauch Das Elektrowerkzeug ist bestimmt zum Eindrehen und Lösen von Schrauben sowie zum Anziehen und Lösen von Muttern jeweils im angegebenen Abmessungsbereich. Das Licht dieses Elektrowerkzeuges ist dazu bestimmt, den direkten Arbeitsbereich des Elektrowerkzeuges zu beleuch- ten und ist nicht geeignet zur Raumbeleuchtung im Haushalt. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafik- seite. 1 Werkzeugaufnahme 2 Verriegelungshülse 3 Tragschlaufe OBJ_BUCH-832-007.book Page 7 Thursday, September 8, 2016 9:07 AM8 | Deutsch 1 609 92A 2CV | (8.9.16) Bosch Power Tools 4 Gurthalteclip* 5 Akku* 6 Akku-Entriegelungstaste* 7 Drehrichtungsumschalter 8 Ein-/Ausschalter 9 Lampe „PowerLight“ 10 Handgriff (isolierte Grifffläche) 11 Schrauberbit mit Kugelrastung* 12 Universalbithalter* 13 Schrauberbit* 14 Einsatzwerkzeug (z. B. Schraubernuss)* 15 Kohlebürsten 16 Abdeckkappe *Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. Technische Daten Akku-Schlagschrauber GDR 14,4 V-LI GDR 18 V-LI Sachnummer 3 601 JA1 4.. 3 601 JA1 3.. Nennspannung V= 14,4 18 Leerlaufdrehzahl min

0 –2800 0 –2800 Schlagzahl min

0 –3200 0 –3200 max. Drehmoment harter Schraubfall nach ISO 5393 Nm 150* 160* Maschinenschrauben-Ø mm M6 –M14 M6 – M14 Werkzeugaufnahme ¼" Innensechskant ¼" Innensechskant Gewicht entsprechend EPTA- Procedure 01:2014 kg 1,4 – 1,7* 1,5 – 1,9* erlaubte Umgebungstemperatur –beim Laden –beim Betrieb

• abhängig vom verwendeten Akku ** eingeschränkte Leistung bei Temperaturen <0 °C Akku-Schlagschrauber GDS 14,4 V-LI GDS 18 V-LI Sachnummer 3 601 JA1 T.. 3 601 JA1 S.. Nennspannung V= 14,4 18 Leerlaufdrehzahl min

0–2800 0 –2800 Schlagzahl min

0–3200 0 –3200 max. Drehmoment harter Schraubfall nach ISO 5393 Nm 170* 180* Maschinenschrauben-Ø mm M6 – M16 M6 – M16 Werkzeugaufnahme

Gewicht entsprechend EPTA- Procedure 01:2014 kg 1,4 – 1,7* 1,5 – 1,9* erlaubte Umgebungstemperatur –beim Laden –beim Betrieb

• abhängig vom verwendeten Akku ** eingeschränkte Leistung bei Temperaturen <0 °C OBJ_BUCH-832-007.book Page 8 Thursday, September 8, 2016 9:07 AMDeutsch | 9 Bosch Power Tools 1 609 92A 2CV | (8.9.16) Geräusch-/Vibrationsinformation Geräuschemissionswerte ermittelt entsprechend EN 60745-2-2. Der A-bewertete Geräuschpegel des Elektrowerkzeugs be- trägt typischerweise: Schalldruckpegel 96 dB(A); Schallleis- tungspegel 107 dB(A). Unsicherheit K=3 dB. Gehörschutz tragen! Schwingungsgesamtwerte a

(Vektorsumme dreier Richtun- gen) und Unsicherheit K ermittelt entsprechend EN 60745: Anziehen von Schrauben und Muttern maximaler zulässiger Größe: a

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfah- ren gemessen worden und kann für den Vergleich von Elek- trowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelas- tung. Der angegebene Schwingungspegel repräsentiert die haupt- sächlichen Anwendungen des Elektrowerkzeugs. Wenn aller- dings das Elektrowerkzeug für andere Anwendungen, mit un- terschiedlichen Zubehören, mit abweichenden Einsatz- werkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungsbelastung soll- ten auch die Zeiten berücksichtigt werden, in denen das Ge- rät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den ge- samten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerk- zeugen, Warmhalten der Hände, Organisation der Arbeitsab- läufe. Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt allen einschlägi- gen Bestimmungen der Richtlinien 2009/125/EC (Verordnung 1194/2012), 2011/65/EU, 2014/30/EU, 2006/42/EC einschließlich ihrer Änderungen entspricht und mit folgenden Normen übereinstimmt: EN 60745-1, EN 60745-2-2, EN 50581. Technische Unterlagen (2006/42/EC) bei: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Akku-Schlagschrauber GDX 14,4 V-LI GDX 18 V-LI Sachnummer 3 601 JB8 0.. 3 601 JB8 1.. Nennspannung V= 14,4 18 Leerlaufdrehzahl min

0 –2800 0 –2800 Schlagzahl min

0 –3200 0 –3200 max. Drehmoment harter Schraubfall nach ISO 5393 – ¼" Innensechskant

Maschinenschrauben-Ø mm M6 –M16 M6 – M16 Werkzeugaufnahme ¼" Innensechskant

Gewicht entsprechend EPTA- Procedure 01:2014 kg 1,5 – 1,7* 1,5 – 2,0* erlaubte Umgebungstemperatur –beim Laden –beim Betrieb

• abhängig vom verwendeten Akku ** eingeschränkte Leistung bei Temperaturen <0 °C Henk Becker Executive Vice President Engineering and Manufacturing Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-832-007.book Page 9 Thursday, September 8, 2016 9:07 AM10 | Deutsch 1 609 92A 2CV | (8.9.16) Bosch Power Tools Montage Akku laden Benutzen Sie nur die auf der Zubehörseite aufgeführ- ten Ladegeräte. Nur diese Ladegeräte sind auf den bei Ih- rem Elektrowerkzeug verwendeten Li-Ionen-Akku abge- stimmt. Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ers- ten Einsatz den Akku vollständig im Ladegerät auf. Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Lade- vorganges schädigt den Akku nicht. Der Li-Ionen-Akku ist durch die „Electronic Cell Protection (ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku wird das Elektrowerkzeug durch eine Schutzschaltung abge- schaltet: Das Einsatzwerkzeug bewegt sich nicht mehr. Drücken Sie nach dem automatischen Abschalten des Elektrowerkzeuges nicht weiter auf den Ein-/Ausschal- ter. Der Akku kann beschädigt werden. Beachten Sie die Hinweise zur Entsorgung. Akku entnehmen Der Akku 5 verfügt über zwei Verriegelungsstufen, die verhin- dern sollen, dass der Akku beim unbeabsichtigten Drücken der Akku-Entriegelungstaste 6 herausfällt. Solange der Akku im Elektrowerkzeug eingesetzt ist, wird er durch eine Feder in Position gehalten. Zur Entnahme des Akkus 5 drücken Sie die Entriegelungstas- te 6 und ziehen den Akku nach vorn aus dem Elektrowerk- zeug. Wenden Sie dabei keine Gewalt an. Werkzeugwechsel (siehe Bilder A–C) Nehmen Sie den Akku vor allen Arbeiten am Elektro- werkzeug (z.B. Wartung, Werkzeugwechsel etc.) so- wie bei dessen Transport und Aufbewahrung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr. Reinigen Sie regelmäßig die Lüftungsschlitze Ihres Elektrowerkzeugs. Das Motorgebläse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen. GDR 14,4 V-LI/GDR 18 V-LI/GDX 14,4 V-LI/GDX 18 V-LI: Einsatzwerkzeug einsetzen Ziehen Sie die Verriegelungshülse 2 nach vorn, führen das Einsatzwerkzeug bis zum Anschlag in die Werkzeugaufnahme 1 und lassen die Verriegelungshülse 2 wieder los, um das Ein- satzwerkzeug zu arretieren. Verwenden Sie nur Schrauberbits mit Kugelrastung 11 (DIN 3126-E6.3). Andere Schrauberbits 13 können Sie über einen Universalbithalter mit Kugelrastung 12 einsetzen. Einsatzwerkzeug entnehmen Ziehen Sie die Verriegelungshülse 2 nach vorn und entneh- men Sie das Einsatzwerkzeug. GDS14,4V-LI/GDS18V-LI/GDX14,4V-LI/GDX18V-LI: Achten Sie beim Einsetzen eines Einsatzwerkzeugs da- rauf, dass es sicher auf der Werkzeugaufnahme sitzt. Wenn das Einsatzwerkzeug nicht sicher mit der Werkzeug- aufnahme verbunden ist, kann es sich während des Schraubvorgangs lösen. Schieben Sie das Einsatzwerkzeug 14 auf den Vierkant der Werkzeugaufnahme 1. Systembedingt sitzt das Einsatzwerkzeug 14 mit etwas Spiel auf der Werkzeugaufnahme 1; dies hat keinen Einfluss auf die Funktion/Sicherheit. Betrieb Funktionsweise Die Werkzeugaufnahme 1 mit dem Einsatzwerkzeug wird durch einen Elektromotor über Getriebe und Schlagwerk an- getrieben. Der Arbeitsvorgang gliedert sich in zwei Phasen: Schrauben und Festziehen (Schlagwerk in Aktion). Das Schlagwerk setzt ein, sobald die Schraubverbindung festfährt und somit der Motor belastet wird. Das Schlagwerk wandelt damit die Kraft des Motors in gleichmäßige Dreh- schläge um. Beim Lösen von Schrauben oder Muttern läuft dieser Vorgang umgekehrt ab. Inbetriebnahme Akku einsetzen Stellen Sie den Drehrichtungsumschalter 7 auf Mittelstellung, um das Elektrowerkzeug vor unbeabsichtigtem Einschalten zu schützen. Schieben Sie den geladenen Akku 5 von vorn in den Fuß des Elektrowerkzeugs hinein, bis der Akku sicher verriegelt ist. Drehrichtung einstellen (siehe Bild D) Mit dem Drehrichtungsumschalter 7 können Sie die Drehrich- tung des Elektrowerkzeuges ändern. Bei gedrücktem Ein-/Ausschalter 8 ist dies jedoch nicht möglich. Rechtslauf: Zum Eindrehen von Schrauben und Anziehen von Muttern drücken Sie den Drehrichtungsumschalter 7 nach links bis zum Anschlag durch. Linkslauf: Zum Lösen bzw. Herausdrehen von Schrauben und Muttern drücken Sie den Drehrichtungsumschalter 7 nach rechts bis zum Anschlag durch. Ein-/Ausschalten Drücken Sie zur Inbetriebnahme des Elektrowerkzeuges den Ein-/Ausschalter 8 und halten Sie ihn gedrückt. OBJ_BUCH-832-007.book Page 10 Thursday, September 8, 2016 9:07 AMDeutsch | 11 Bosch Power Tools 1 609 92A 2CV | (8.9.16) Die Lampe 9 leuchtet bei leicht oder vollständig gedrücktem Ein-/Ausschalter 8 und ermöglicht das Ausleuchten des Ar- beitsbereiches bei ungünstigen Lichtverhältnissen. Um das Elektrowerkzeug auszuschalten, lassen Sie den Ein-/Ausschalter 8 los. Um Energie zu sparen, schalten Sie das Elektrowerkzeug nur ein, wenn Sie es benutzen. Drehzahl einstellen Sie können die Drehzahl des eingeschalteten Elektrowerk- zeugs stufenlos regulieren, je nachdem, wie weit Sie den Ein-/Ausschalter 8 eindrücken. Leichter Druck auf den Ein-/Ausschalter 8 bewirkt eine nied- rige Drehzahl. Mit zunehmenden Druck erhöht sich die Dreh- zahl. Arbeitshinweise Setzen Sie das Elektrowerkzeug nur ausgeschaltet auf die Mutter/Schraube auf. Sich drehende Einsatzwerk- zeuge können abrutschen. Das Drehmoment ist abhängig von der Schlagdauer. Das ma- ximal erzielte Drehmoment resultiert aus der Summe aller durch Schläge erzielten Einzeldrehmomente. Das maximale Drehmoment wird nach einer Schlagdauer von 6–10 Sekun- den erreicht. Nach dieser Zeit erhöht sich das Anziehdrehmo- ment nur noch minimal. Die Schlagdauer ist für jedes erforderliche Anziehdrehmo- ment zu ermitteln. Das tatsächlich erzielte Anziehdrehmo- ment ist stets mit einem Drehmomentschlüssel zu überprü- fen. Verschraubungen mit hartem, federndem oder weichem Sitz Werden im Versuch die in einer Schlagfolge erzielten Drehmo- mente gemessen und in ein Diagramm übertragen, erhält man die Kurve eines Drehmomentverlaufes. Die Höhe der Kurve entspricht dem maximal erzielbaren Drehmoment, die Steil- heit zeigt, in welcher Zeit dies erreicht wird. Ein Drehmomentverlauf hängt ab von folgenden Faktoren: – Festigkeit der Schrauben/Muttern – Art der Unterlage (Scheibe, Tellerfeder, Dichtung) – Festigkeit des zu verschraubenden Materials – Schmierverhältnisse an der Schraubverbindung Entsprechend ergeben sich folgende Anwendungsfälle: – Harter Sitz ist gegeben bei Verschraubungen von Metall auf Metall bei Verwendung von Unterlegscheiben. Nach ei- ner relativ kurzen Schlagzeit ist das maximale Drehmo- ment erreicht (steiler Kennlinienverlauf). Unnötig lange Schlagzeit schadet nur der Maschine. – Federnder Sitz ist gegeben bei Verschraubungen von Me- tall auf Metall, jedoch bei Verwendung von Federringen, Tellerfedern, Stehbolzen oder Schrauben/Muttern mit ko- nischem Sitz sowie bei Verwendung von Verlängerungen. – Weicher Sitz ist gegeben bei Verschraubungen von z. B. Metall auf Holz, oder bei Verwendung von Blei- oder Fiber- scheiben als Unterlage. Bei federndem bzw. weichem Sitz ist das maximale Anzieh- drehmoment geringer als bei hartem Sitz. Ebenso ist eine deutlich längere Schlagzeit erforderlich. Richtwerte für maximale Schrauben-Anziehdrehmomente Angaben in Nm, berechnet aus dem Spannungsquerschnitt; Ausnutzung der Streckgrenze 90 % (bei Reibungszahl μ ges = 0,12). Zur Kontrolle ist das Anziehdrehmoment stets mit einem Drehmomentschlüssel zu überprüfen. Tipps Vor dem Eindrehen größerer, längerer Schrauben in harte Werkstoffe sollten Sie mit dem Kerndurchmesser des Gewin- des auf etwa

der Schraubenlänge vorbohren. Hinweis: Achten Sie darauf, dass keine metallischen Kleintei- le in das Elektrowerkzeug eindringen. Gurthalteclip Mit dem Gurthalteclip 4 können Sie das Elektrowerkzeug z. B. an einem Gurt einhängen. Sie haben dann beide Hände frei und das Elektrowerkzeug ist jederzeit griffbereit. Hinweise für den optimalen Umgang mit dem Akku Schützen Sie den Akku vor Feuchtigkeit und Wasser. Lagern Sie den Akku nur im Temperaturbereich von –20 °C bis 50 °C. Lassen Sie den Akku z.B. im Sommer nicht im Auto liegen. Reinigen Sie gelegentlich die Lüftungsschlitze des Akkus mit einem weichen, sauberen und trockenen Pinsel. Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss. Beachten Sie die Hinweise zur Entsorgung. Festigkeitsklassen nach DIN 267 Standard-Schrauben Hochfeste Schrauben
