NÁVOD NA OBSLUHU GDS 14 4 VLI Professional BOSCH

OBJ_BUCH-832-007.book Page 108 Thursday, September 8, 2016 9:07 AMČesky | 109 Bosch Power Tools 1 609 92A 2CV | (8.9.16) Upozornění pro optimální zacházení s akumulátorem Akumulátor chraňte před vlhkostí a vodou. Akumulátor skladujte pouze v rozsahu teploty od –20 °C do 50 °C. Nenechávejte akumulátor ležet např. v létě v autě. Příležitostně vyčistěte větrací otvory akumulátoru měkkým, čistým a suchým štětcem. Výrazně nižší provozní doba po nabití ukazuje, že je akumulá- tor opotřebován a musí být vyměněn. Dbejte upozornění k zpracování odpadu. Údržba a servis Údržba a čištění Před každou prací na elektronářadí (např. údržba, vý- měna nástrojů apod.) a též při jeho přepravě a usklad- nění vyjměte akumulátor. Při neúmyslném stlačení spí- nače existuje nebezpečí poranění. Udržujte elektronářadí a větrací otvory čisté, abyste pracovali dobře a bezpečně. Výměna uhlíků (viz obr. E) Zkontrolujte délku uhlíků přibližně každé 2 – 3 měsíce a po- kud je to nutné, oba uhlíky vyměňte. Nikdy neměňte jen jeden uhlík! Upozornění: Používejte pouze uhlíky nakupované přes firmu Bosch, jež jsou určeny pro Váš výrobek. – Pomocí vhodného šroubováku uvolněte víčka 16. – Vyměňte pod tlakem pružiny se nacházející uhlíky 15 a víč- ka opět zašroubujte. Zákaznická a poradenská služba Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Va- šeho výrobku a též k náhradním dílům. Technické výkresy a in- formace k náhradním dílům naleznete i na: www.bosch-pt.com Tým poradenské služby Bosch Vám rád pomůže při otázkách k našim výrobkům a jejich příslušenství. Při všech dotazech a objednávkách náhradních dílů nezbytně prosím uvádějte 10-místné objednací číslo podle typového štítku elektronářadí. Czech Republic Robert Bosch odbytová s.r.o. Bosch Service Center PT K Vápence 1621/16 692 01 Mikulov Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online. Tel.: 519 305700 Fax: 519 305705 E-Mail: servis.naradi@cz.bosch.com www.bosch.cz Přeprava Obsažené lithium-iontové akumulátory podléhají požadav- kům zákona o nebezpečných nákladech. Tyto akumulátory mohou být bez dalších podmínek přepravovány uživatelem po silnici. Při zasílání prostřednictvím třetí osoby (např.: letecká pře- prava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přípravě zásilky nezbyt- ně přizván expert na nebezpečné náklady. Akumulátory zasílejte pouze tehdy, pokud je těleso nepoško- zené. Otevřené kontakty přelepte lepicí páskou a akumulátor zabalte tak, aby se v obalu nemohl pohybovat. Dbejte prosím i případných navazujících národních předpisů. Zpracování odpadů Elektronářadí, akumulátory, příslušenství a obaly mají být dodány k opětovnému zhodnocení nepoškozují- címu životní prostředí. Elektronářadí a akumulátory/baterie neodhazujte do domov- ního odpadu! Pouze pro země EU: Podle evropské směrnice 2012/19/EU mu- sí být neupotřebitelné elektronářadí a podle evropské směrnice 2006/66/ES vadné ne- bo opotřebované akumulátory/baterie ro- zebrané shromážděny a dodány k opětov- nému zhodnocení nepoškozujícímu životní prostředí. Akumulátory/baterie: Li-Ion: Prosím dbejte upozornění v odstavci „Přeprava“, strana 109. Změny vyhrazeny. OBJ_BUCH-832-007.book Page 109 Thursday, September 8, 2016 9:07 AM110 | Slovensky 1 609 92A 2CV | (8.9.16) Bosch Power Tools Slovensky Bezpečnostné pokyny Všeobecné výstražné upozornenia a bezpečnost- né pokyny Prečítajte si všetky Výstražné upozorne- nia a bezpečnostné pokyny. Zanedbanie dodržiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobiť požiar a/alebo ťažké poranenie. Tieto Výstražné upozornenia a bezpečnostné pokyny sta- rostlivo uschovajte na budúce použitie. Pojem „ručné elektrické náradie“ používaný v nasledujúcom texte sa vzťahuje na ručné elektrické náradie napájané zo sie- te (s prívodnou šnúrou) a na ručné elektrické náradie napája- né akumulátorovou batériou (bez prívodnej šnúry). Bezpečnosť na pracovisku Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a neosvetlené priestory pracoviska môžu mať za následok pracovné úrazy. Týmto náradím nepracujte v prostredí ohrozenom vý- buchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prach. Ručné elektrické náradie vy- tvára iskry, ktoré by mohli prach alebo pary zapáliť. Nedovoľte deťom a iným nepovolaným osobám, aby sa počas používania ručného elektrického náradia zdržia- vali v blízkosti pracoviska. Pri odpútaní pozornosti zo strany inej osoby môžete stratiť kontrolu nad náradím. Elektrická bezpečnosť Zástrčka prívodnej šnúry ručného elektrického náradia musí pasovať do použitej zásuvky. Zástrčku v žiadnom prípade nijako nemeňte. S uzemneným elektrickým ná- radím nepoužívajte ani žiadne zástrčkové adaptéry. Nezmenené zástrčky a vhodné zásuvky znižujú riziko zása- hu elektrickým prúdom. Vyhýbajte sa telesnému kontaktu s uzemnenými povr- chovými plochami, ako sú napr. rúry, vykurovacie tele- sá, sporáky a chladničky. Keby by bolo Vaše telo uzemne- né, hrozí zvýšené riziko zásahu elektrickým prúdom. Chráňte elektrické náradie pred účinkami dažďa a vlh- kosti. Vniknutie vody do ručného elektrického náradia zvy- šuje riziko zásahu elektrickým prúdom. Nepoužívajte prívodnú šnúru mimo určený účel na no- senie ručného elektrického náradia, ani na jeho zave- senie a zástrčku nevyberajte zo zásuvky ťahaním za prívodnú šnúru. Zabezpečte, aby sa sieťová šnúra ne- dostala do blízkosti horúceho telesa, ani do kontaktu s olejom, s ostrými hranami alebo pohybujúcimi sa sú- čiastkami ručného elektrického náradia. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko zásahu elek- trickým prúdom. Keď pracujete s ručným elektrickým náradím vonku, používajte len také predlžovacie káble, ktoré sú schvá- lené aj na používanie vo vonkajších priestoroch. Použi- tie predlžovacieho kábla, ktorý je vhodný na používanie vo vonkajšom prostredí, znižuje riziko zásahu elektrickým prúdom. Ak sa nedá vyhnúť použitiu ručného elektrického nára- dia vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko zásahu elektrickým prúdom. Bezpečnosť osôb Buďte ostražitý, sústreďte sa na to, čo robíte a k práci s ručným elektrickým náradím pristupujte s rozumom. Nepracujte s ručným elektrickým náradím nikdy vtedy, keď ste unavený, alebo keď ste pod vplyvom drog, al- koholu alebo liekov. Malý okamih nepozornosti môže mať pri používaní náradia za následok vážne poranenia. Noste osobné ochranné pomôcky a používajte vždy ochranné okuliare. Nosenie osobných ochranných pomô- cok, ako je ochranná dýchacia maska, bezpečnostná pra- covná obuv, ochranná prilba alebo chrániče sluchu, podľa druhu ručného elektrického náradia a spôsobu jeho použi- tia znižujú riziko poranenia. Vyhýbajte sa neúmyselnému uvedeniu ručného elek- trického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred chytením alebo prenášaním ručného elektrického ná- radia sa vždy presvedčte sa, či je ručné elektrické nára- die vypnuté. Ak budete mať pri prenášaní ručného elek- trického náradia prst na vypínači, alebo ak ručné elektrické náradie pripojíte na elektrickú sieť zapnuté, môže to mať za následok nehodu. Skôr ako náradie zapnete, odstráňte z neho nastavova- cie náradie alebo kľúče na skrutky. Nastavovací nástroj alebo kľúč, ktorý sa nachádza v rotujúcej časti ručného elektrického náradia, môže spôsobiť vážne poranenia osôb. Vyhýbajte sa abnormálnym polohám tela. Zabezpečte si pevný postoj, a neprestajne udržiavajte rovnováhu. Takto budete môcť ručné elektrické náradie v neočakáva- ných situáciách lepšie kontrolovať. Pri práci noste vhodný pracovný odev. Nenoste široké odevy a nemajte na sebe šperky. Vyvarujte sa toho, aby sa Vaše vlasy, odev a rukavice dostali do blízkosti rotu- júcich súčiastok náradia. Voľný odev, dlhé vlasy alebo šperky môžu byť zachytené rotujúcimi časťami ručného elektrického náradia. Ak sa dá na ručné elektrické náradie namontovať odsá- vacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené a správne použí- vané. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia pra- chom. Starostlivé používanie ručného elektrického náradia a manipulácia s ním Ručné elektrické náradie nikdy nepreťažujte. Používaj- te také elektrické náradie, ktoré je určené pre daný druh práce. Pomocou vhodného ručného elektrického ná- POZOR OBJ_BUCH-832-007.book Page 110 Thursday, September 8, 2016 9:07 AMSlovensky | 111 Bosch Power Tools 1 609 92A 2CV | (8.9.16) radia budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu náradia. Nepoužívajte nikdy také ručné elektrické náradie, kto- ré má pokazený vypínač. Náradie, ktoré sa už nedá zap- núť alebo vypnúť, je nebezpečné a treba ho zveriť do opra- vy odborníkovi. Skôr ako začnete náradie nastavovať alebo prestavo- vať, vymieňať príslušenstvo alebo skôr, ako odložíte náradie, vždy vytiahnite zástrčku sieťovej šnúry zo zá- suvky. Toto preventívne opatrenie zabraňuje neúmyselné- mu spusteniu ručného elektrického náradia. Nepoužívané ručné elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovoľte používať to- to náradie osobám, ktoré s ním nie sú dôverne obozná- mené, alebo ktoré si neprečítali tieto Pokyny. Ručné elektrické náradie je nebezpečné vtedy, keď ho používajú neskúsené osoby. Ručné elektrické náradie starostlivo ošetrujte. Kontro- lujte, či pohyblivé súčiastky bezchybne fungujú alebo či neblokujú, či nie sú zlomené alebo poškodené niekto- ré súčiastky, ktoré by mohli negatívne ovplyvňovať správne fungovanie ručného elektrického náradia. Pred použitím náradia dajte poškodené súčiastky vy- meniť. Veľa nehôd bolo spôsobených nedostatočnou údržbou elektrického náradia. Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami majú menšiu tendenciu k zablokovaniu a ľahšie sa dajú viesť. Používajte ručné elektrické náradie, príslušenstvo, na- stavovacie nástroje a pod. podľa týchto výstražných upozornení a bezpečnostných pokynov. Pri práci zoh- ľadnite konkrétne pracovné podmienky a činnosť, kto- rú budete vykonávať. Používanie ručného elektrického náradia na iný účel ako na predpísané použitie môže viesť k nebezpečným situáciám. Starostlivé používanie akumulátorového ručného elek- trického náradia a manipulácia s ním Akumulátory nabíjajte len v takých nabíjačkách, ktoré odporúča výrobca akumulátora. Ak sa používa nabíjač- ka, určená na nabíjanie určitého druhu akumulátorov, na nabíjanie iných akumulátorov, hrozí nebezpečenstvo po- žiaru. Do elektrického náradia používajte len príslušné urče- né akumulátory. Používanie iných akumulátorov môže mať za následok poranenie a nebezpečenstvo požiaru. Nepoužívané akumulátory neuschovávajte tak, aby mohli prísť do styku s kancelárskymi sponkami, minca- mi, kľúčmi, klincami, skrutkami alebo s inými drob- nými kovovými predmetmi, ktoré by mohli spôsobiť premostenie kontaktov. Skrat medzi kontaktmi akumulá- tora môže mať za následok popálenie alebo vznik požiaru. Z akumulátora môže pri nesprávnom používaní vytekať kvapalina. Vyhýbajte sa kontaktu s touto kvapalinou. Po náhodnom kontakte miesto opláchnite vodou. Ak sa dostane kvapalina z akumulátora do kontaktu s očami, po výplachu očí vyhľadajte aj lekára. Unikajúca kvapa- lina z akumulátora môže mať za následok podráždenie po- kožky alebo popáleniny. Servisné práce Ručné elektrické náradie dávajte opravovať len kvalifi- kovanému personálu, ktorý používa originálne náhrad- né súčiastky. Tým sa zabezpečí, že bezpečnosť náradia zostane zachovaná. Bezpečnostné pokyny pre rázový uťahovač Držte ručné elektrické náradie len za izolované plochy rukovätí, ak vykonávate takú prácu, pri ktorej by mohla skrutka natrafiť na skryté elektrické vedenia. Kontakt skrutky s elektrickým vedením, ktoré je pod napätím, môže dostať pod napätie aj kovové súčiastky náradia a spôsobiť zásah elektrickým prúdom. Zabezpečte obrobok. Obrobok upnutý pomocou upína- cieho zariadenia alebo zveráka je bezpečnejší ako obrobok pridržiavaný rukou. Pri práci ručné elektrické náradie dobre držte. Pri uťa- hovaní a uvoľňovaní skrutiek môžu krátkodobo vznikať veľké reakčné momenty. Počkajte na úplné zastavenie ručného elektrického ná- radia, až potom ho odložte. Pracovný nástroj sa môže za- seknúť a môže zapríčiniť stratu kontroly nad ručným elek- trickým náradím. Akumulátor neotvárajte. Hrozí nebezpečenstvo skrato- vania. Chráňte akumulátor pred horúčavou, napr. aj pred trvalým slnečným žiarením, pred ohňom, vodou a vlhkosťou. Hrozí nebezpečenstvo výbu- chu. Po poškodení akumulátora alebo v prípade neodborné- ho používania môžu z akumulátora vystupovať škodlivé výpary. Zabezpečte prívod čerstvého vzduchu a v prí- pade nevoľnosti vyhľadajte lekársku pomoc. Tieto vý- pary môžu podráždiť dýchacie cesty. Používajte tento akumulátor iba spolu s Vaším ručným elektrickým náradím Bosch. Len takto bude akumulátor chránený pred nebezpečným preťažením. Špicatými predmetmi, ako napr. klince alebo skrutko- vače, alebo pôsobením vonkajšej sily môže dôjsť k poškodeniu akumulátora. Vo vnútri môže dôjsť k skratu a akumulátor môže začať horieť, môže z neho unikať dym, môže vybuchnúť alebo sa prehriať. Popis produktu a výkonu Prečítajte si všetky Výstražné upozornenia a bezpečnostné pokyny. Zanedbanie dodr- žiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spô- sobiť požiar a/alebo ťažké poranenie. Vyklopte si láskavo vyklápaciu stranu s obrázkami produktu a nechajte si ju vyklopenú po celý čas, keď čítate tento Návod na používanie. OBJ_BUCH-832-007.book Page 111 Thursday, September 8, 2016 9:07 AM112 | Slovensky 1 609 92A 2CV | (8.9.16) Bosch Power Tools Používanie podľa určenia Toto ručné elektrické náradie je v uvedenom rozmerovom roz- sahu určené na zaskrutkovávanie a uvoľňovanie skrutiek ako aj na uťahovanie a uvoľňovanie matíc. Svetlo tohto elektrického náradia je určené na to, aby osvet- ľovalo priamu pracovnú oblasť elektrického náradia a nie je vhodné na osvetľovanie priestorov v domácnosti. Vyobrazené komponenty Číslovanie jednotlivých komponentov sa vzťahuje na vyobra- zenie elektrického náradia na grafickej strane tohto Návodu na používanie. 1 Upínací mechanizmus 2 Zaisťovacia objímka 3 Slučka na nosenie 4 Sponka na upnutie na remeň* 5 Akumulátor* 6 Tlačidlo uvoľnenia aretácie akumulátora* 7 Prepínač smeru otáčania 8 Vypínač 9 Žiarovka „Power Light“ 10 Rukoväť (izolovaná plocha rukoväte) 11 Skrutkovací hrot so zaistením odpruženou guľôčkou* 12 Univerzálny držiak skrutkovacích hrotov* 13 Skrutkovací hrot* 14 Pracovný nástroj (napr. skrutkovací nadstavec)* 15 Uhlíky 16 Krycí uzáver *Zobrazené alebo popísané príslušenstvo nepatrí celé do základ- nej výbavy produktu. Kompletné príslušenstvo nájdete v našom programe príslušenstva. Technické údaje Akumulátorový impulzový skrutkovač GDR 14,4 V-LI GDR 18 V-LI Vecné číslo 3 601 JA1 4.. 3 601 JA1 3.. Menovité napätie V= 14,4 18 Počet voľnobežných obrátok min

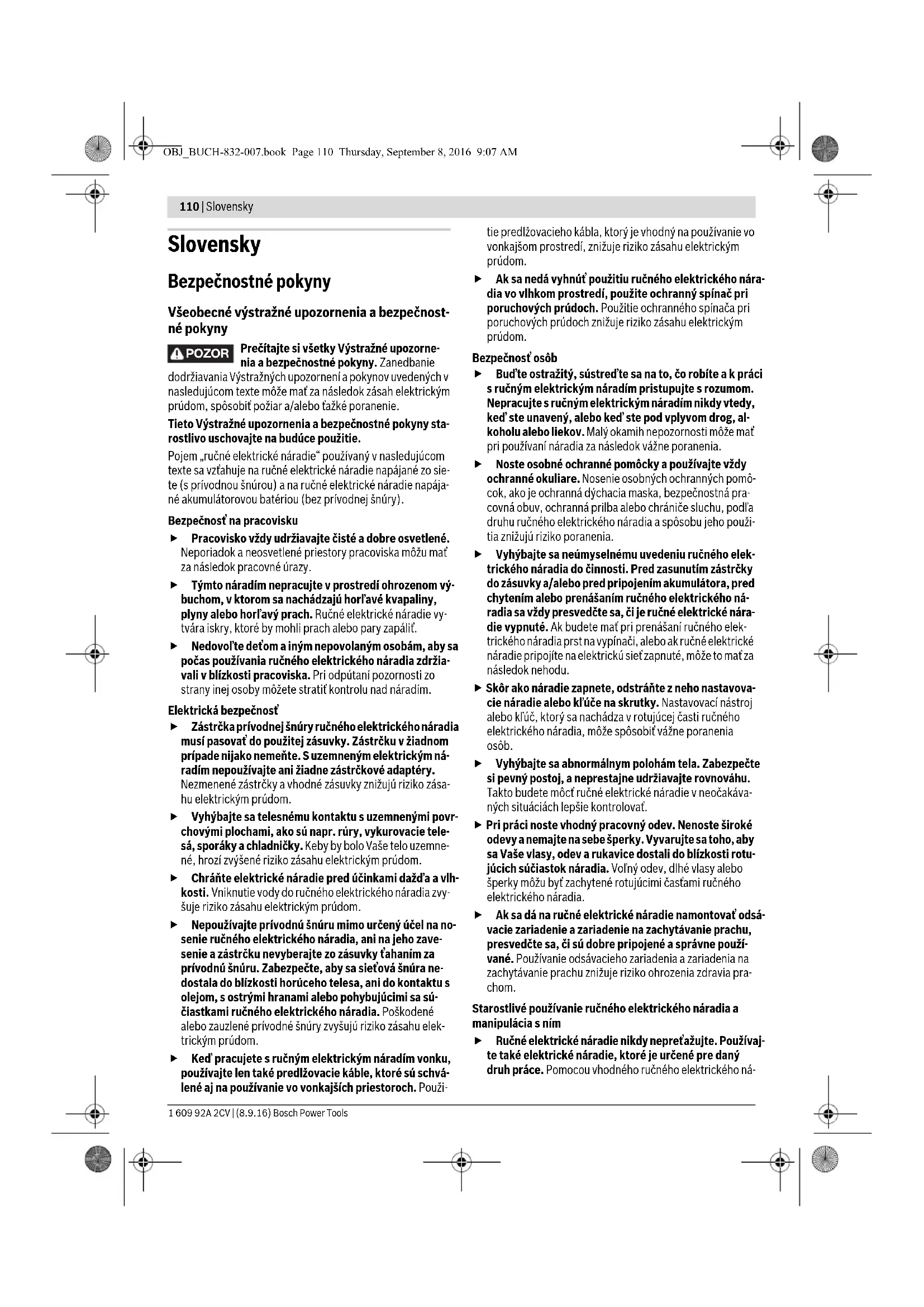

0 –3200 0 –3200 max. krútiaci moment tvrdé ukončenie skrutkovania podľa normy ISO 5393 Nm 150* 160* Strojárenské skrutky Ø mm M6 –M14 M6 – M14 Skľučovadlo ¼" Vnútorný šesťhran ¼" Vnútorný šesťhran Hmotnosť podľa EPTA-Procedure 01:2014 kg 1,4 – 1,7* 1,5 – 1,9* Povolená teplota okolia – pri nabíjaní –pri prevádzke

0...+45 -20...+50 0...+45 -20...+50 Odporúčané akumulátory GBA 14,4V.. GBA 18V.. Odporúčané nabíjačky AL18.. GAL 3680 AL18.. GAL 3680 *v závislosti od použitého akumulátora** obmedzený výkon pri teplote <0 °C Akumulátorový impulzový skrutkovač GDS 14,4 V-LI GDS 18 V-LI Vecné číslo 3 601 JA1 T.. 3 601 JA1 S.. Menovité napätie V= 14,4 18 Počet voľnobežných obrátok min

0–3200 0 –3200 max. krútiaci moment tvrdé ukončenie skrutkovania podľa normy ISO 5393 Nm 170* 180* Strojárenské skrutky Ø mm M6 – M16 M6 – M16 Skľučovadlo

Hmotnosť podľa EPTA-Procedure 01:2014 kg 1,4 – 1,7* 1,5 – 1,9* *v závislosti od použitého akumulátora **obmedzený výkon pri teplote <0 °C OBJ_BUCH-832-007.book Page 112 Thursday, September 8, 2016 9:07 AMSlovensky | 113 Bosch Power Tools 1 609 92A 2CV | (8.9.16) Informácia o hlučnosti/vibráciách Hodnoty hlučnosti zistené podľa EN 60745-2-2. Hodnotená hodnota hladiny hluku A tohto náradia je typicky: Akustický tlak 96 dB(A); Hodnota hladiny akustického tlaku 107 dB(A). Nepresnosť merania K=3 dB. Používajte chrániče sluchu! Celkové hodnoty vibrácií a

(suma vektorov troch smerov) a nepresnosť merania K zisťované podľa normy EN 60745: Uťahovanie skrutiek a matíc s maximálnou prípustnou veľkos- ťou: a

Úroveň kmitov uvedená v týchto pokynoch bola nameraná podľa meracieho postupu uvedeného v norme EN 60745 a možno ju používať na vzájomné porovnávanie elektronára- dia. Hodí sa aj na predbežný odhad zaťaženia vibráciami. Uvedená hladina vibrácií reprezentuje hlavné druhy používa- nia tohto ručného elektrického náradia. Pokiaľ sa ale bude elektronáradie používať na iné práce, s odlišným príslušen- stvom, s inými nástrojmi alebo s nedostatočnou údržbou, mo- že sa úroveň vibrácií líšiť. To môže výrazne zvýšiť zaťaženie vibráciami počas celej pracovnej doby. Na presný odhad zaťaženia vibráciami počas určitého časové- ho úseku práce s náradím treba zohľadniť doby, počas kto- rých je ručné elektrické náradie vypnuté alebo doby, keď ná- radie síce beží, ale v skutočnosti sa nepoužíva. To môže výraz- ne redukovať zaťaženie vibráciami počas celej pracovnej doby. Na ochranu osoby pracujúcej s náradím pred účinkami zaťa- ženia vibráciami vykonajte ďalšie bezpečnostné opatrenia, ako sú napríklad: údržba ručného elektrického náradia a používaných pracovných nástrojov, zabezpečenie zachova- nia teploty rúk, organizácia jednotlivých pracovných úkonov. Vyhlásenie o konformite Vyhlasujeme na výhradnú zodpovednosť, že výrobok opísaný v časti „Technické údaje“ spĺňa všetky príslušné ustanovenia smerníc 2009/125/ES (nariadenie 1194/2012), 2011/65/EÚ, 2014/30/ES, 2006/42/ES vrátane ich zmien a je v súlade s nasledujúcimi normami: EN 60745-1, EN 60745-2-2, EN 50581. Povolená teplota okolia – pri nabíjaní –pri prevádzke

0 –3200 0 –3200 max. krútiaci moment tvrdé ukončenie skrutkovania podľa normy ISO 5393 – ¼" Vnútorný šesťhran

Strojárenské skrutky Ø mm M6 –M16 M6 – M16 Skľučovadlo ¼" Vnútorný šesťhran

¼" Vnútorný šesťhran

Hmotnosť podľa EPTA-Procedure 01:2014 kg 1,5 – 1,7* 1,5 – 2,0* Povolená teplota okolia – pri nabíjaní –pri prevádzke

0...+45 -20...+50 0...+45 -20...+50 Odporúčané akumulátory GBA 14,4V.. GBA 18V.. Odporúčané nabíjačky AL18.. GAL 3680 AL18.. GAL 3680 *v závislosti od použitého akumulátora ** obmedzený výkon pri teplote <0 °C Akumulátorový impulzový skrutkovač GDS 14,4 V-LI GDS 18 V-LI *v závislosti od použitého akumulátora **obmedzený výkon pri teplote <0 °C OBJ_BUCH-832-007.book Page 113 Thursday, September 8, 2016 9:07 AM114 | Slovensky 1 609 92A 2CV | (8.9.16) Bosch Power Tools Súbor technickej dokumentácie (2006/42/ES) sa nachádza u: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Montáž Nabíjanie akumulátorov Používajte len tie nabíjačky, ktoré sú uvedené na stra- ne príslušenstva. Len tieto nabíjačky sú konštruované na spoľahlivé nabíjanie lítiovo-iónových akumulátorov Vášho ručného elektrického náradia. Upozornenie: Akumulátor sa dodáva v čiastočne nabitom stave. Aby ste zaručili plný výkon akumulátora, pred prvým použitím akumulátor v nabíjačke úplne nabite. Lítiovo-iónové akumulátory možno kedykoľvek dobíjať bez to- ho, aby to negatívne ovplyvnilo ich životnosť. Prerušenie nabí- jania takýto akumulátor nepoškodzuje. Lítiovo-iónový akumulátor je chránený proti hlbokému vybitiu pomocou elektronickej ochrany článku „Electronic Cell Pro- tection (ECP)“. Keď je akumulátor vybitý, elektrické náradie sa pomocou ochranného obvodu vypne: Pracovný nástroj sa už nepohybuje. Po automatickom vypnutí ručného elektrického nára- dia už viac vypínač nestláčajte. Akumulátor by sa mohol poškodiť. Dodržiavajte pokyny na likvidáciu. Demontáž akumulátora Použitý akumulátor 5 je vybavený dvoma blokovacími stupňa- mi, ktoré majú zabrániť tomu, aby pri náhodnom neúmysel- nom stlačení uvoľňovacieho tlačidla akumulátora 6 akumulá- tor vypadol. Kým sa akumulátor nachádza v ručnom elektric- kom náradí, je pridržiavaný v správnej polohe pomocou pružiny. Ak potrebujete akumulátor 5 vybrať, stlačte uvoľňovacie tla- čidlo 6 a vytiahnite akumulátor z ručného elektrického nára- dia smerom dopredu. Nepoužívajte pritom neprimeranú si- lu. Výmena nástroja (pozri obrázok A–C) Vyberte akumulátor pred každou prácou na elektric- kom náradí (napr. údržba, výmena nástroja a pod.) ako aj pri preprave a úschove ručného elektrického nára- dia. V prípade neúmyselného zapnutia vypínača hrozí ne- bezpečenstvo poranenia. Pravidelne čistite vetracie otvory svojho ručného elek- trického náradia. Ventilátor motora vťahuje do telesa ná- radia prach a veľké nahromadenie kovového prachu by mohlo spôsobiť vznik nebezpečného zásahu elektrickým prúdom. GDR 14,4 V-LI/GDR 18 V-LI/GDX 14,4 V-LI/GDX 18 V-LI: Vkladanie pracovného nástroja Potiahnite zaisťovaciu objímku 2 smerom dopredu, pracovný nástroj zasuňte až na doraz do upínacieho mechanizmu (skľu- čovadla) 1 a potom zaisťovaciu objímku 2 opäť uvoľnite, aby ste pracovný nástroj zaaretovali. Používajte len skrutkovacie hroty s guľôčkovým zaisťovaním 11 (DIN 3126-E6.3). Iné druhy skrutkovacích hrotov 13 mô- žete vkladať pomocou univerzálneho držiaka skrutkovacích hrotov s guľôčkovým zaisťovaním 12. Demontáž pracovného nástroja Potiahnite zaisťovaciu objímku 2 smerom dopredu a pracovný nástroj vyberte. GDS14,4V-LI/GDS18V-LI/GDX14,4V-LI/GDX18V-LI: Pri upínaní pracovného nástroja dávajte pozor na to, aby pracovný nástroj v upínacom mechanizme spoľah- livo sedel. Keď nie je pracovný nástroj spoľahlivo spojený s upínacím mechanizmom (upínacou hlavou), môže sa po- čas skrutkovania uvoľniť. Pracovný nástroj 14 nasuňte na štvorhran upínacieho mecha- nizmu 1. Systémom náradia je podmienená okolnosť, že pracovný ná- stroj 14, že pracovný nástroj má trochu vôle v upínacom me- chanizme 1; to však nemá žiaden vplyv na funkčnosť ani na bezpečnosť. Prevádzka Spôsob činnosti Upínacia hlava 1 s pracovným nástrojom je poháňaná cez pre- vodovku a impulzový mechanizmus pomocou elektromotora. Pracovný úkon je rozčlenený do dvoch fáz: Skrutkovanie a uťahovanie (impulzový mechanizmus v čin- nosti). Impulzový mechanizmus začína pracovať v okamihu, keď je skrutkové spojenie doskrutkované, a tým sa motor viac zaťaží. Impulzový mechanizmus pritom premieňa silu motora na rov- nomerné otočné impulzy. Pri uvoľňovaní skrutiek a matíc sa tento pracovný úkon vykonáva v opačnom poradí. Henk Becker Executive Vice President Engineering and Manufacturing Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-832-007.book Page 114 Thursday, September 8, 2016 9:07 AMSlovensky | 115 Bosch Power Tools 1 609 92A 2CV | (8.9.16) Uvedenie do prevádzky Vloženie akumulátora Prepínač smeru otáčania 7 nastavte do stredovej polohy, aby ste ručné elektrické náradie chránili pred neúmyselným zap- nutím. Zasuňte nabitý akumulátor 5 z prednej strany do pätky ručné- ho elektrického náradia tak, aby sa akumulátor spoľahlivo za- aretoval. Nastavenie smeru otáčania (pozri obrázok D) Prepínačom smeru otáčania 7 môžete meniť smer otáčania ručného elektrického náradia. Nie je to však možné vtedy, keď je stlačený vypínač 8. Pravobežný chod: Na zaskrutkovávanie skrutiek a uťahova- nie matíc zatlačte prepínač smeru otáčania 7 doľava až na do- raz. Ľavobežný chod: Na uvoľňovanie, resp. vyskrutkovávanie skrutiek a matíc stlačte prepínač smeru otáčania 7 až na doraz doprava. Zapínanie/vypínanie Na zapnutie ručného elektrického náradia stlačte vypínač 8 a držte ho stlačený. Žiarovka 9 svieti pri čiastočnom alebo pri úplnom stlačení vy- pínača 8 a v prípade nepriaznivých svetelných pomerov na pracovisku umožňuje osvetlenie pracovného priestoru nára- dia. Na vypnutie ručného elektrického náradia vypínač 8 uvoľni- te. Aby ste ušetrili energiu, zapínajte ručné elektrické náradie iba vtedy, ked ho používate. Nastavenie počtu obrátok Počet obrátok zapnutého ručného elektrického náradia môže- te plynulo regulovať podľa toho, do akej miery stláčate vypí- nač 8. Mierny tlak na vypínač 8 vyvolá nízky počet obrátok. Pri zvýše- ní tlaku sa počet obrátok zvýši. Pokyny na používanie Na skrutku/maticu prikladajte ručné elektrické nára- die iba vo vypnutom stave. Otáčajúce sa pracovné ná- stroje by sa mohli zošmyknúť. Krútiaci moment je závislý od doby trvania impulzov. Maxi- málny dosiahnutý krútiaci moment vyplýva zo súčtu všetkých jednotlivých krútiacich momentov dosiahnutých impulzami. Maximálny krútiaci moment sa dosiahne po trvaní uťahova- cích impulzov v trvaní 6–10 sekúnd. Po tejto dobe sa už uťa- hovací moment zvyšuje iba minimálne. Dobu trvania uťahovacích impulzov treba zistiť pre každý po- žadovaný uťahovací moment. Skutočne dosiahnutý uťahovací moment treba v každom prípade zisťovať pomocou momento- vého kľúča. Skrutkové spojenia s tvrdým, pružným alebo s mäkkým podkladom Ako odmeriate krútiace momenty dosiahnuté pri skúške a na- nesiete ich do grafu, dostanete krivku priebehu krútiacich momentov. Výška krivky zodpovedá maximálne dosiahnuteľ- nému krútiacemu momentu, strmosť krivky ukazuje, za aký čas ho možno dosiahnuť. Priebeh krútiaceho momentu závisí od nasledujúcich fakto- rov: –pevnosť skrutiek/matíc – druh podložky/podkladu (okrúhla podložka, tanierová pru- žina, tesnenie) – pevnosť zoskrutkovávaného materiálu – mastiace pomery skrutkového spoja Z toho potom vyplývajú nasledujúce prípady použitia: – Tvrdé spojenie je dané pri skrutkových spojoch kovu na kov s použitím podložiek. Maximálny krútiaci moment sa dosiahne po relatívne krátkom čase rotačných impulzov (strmý priebeh charakteristiky). Zbytočne dlhá doba im- pulzového uťahovania iba poškodzuje náradie. – Pružné spojenie je dané pri skrutkových spojoch kovu na kov, avšak s použitím pružných podložiek, tanierových podložiek, svorníkov alebo skrutiek/matíc s kónickým sed- lom ako aj pri použití predlžovacích elementov. – Mäkké spojenie je dané pri skrutkových spojeniach napr. kovu na drevo, alebo pri použití olovených alebo fibrových podložiek ako podkladu. Pri pružných resp. mäkkých spojeniach je maximálny uťaho- vací moment menší ako pri tvrdom spojení. Takisto je na do- siahnutie rovnakého uťahovacieho momentu potrebná dlhšia doba impulzového uťahovania. Orientačné hodnoty na dosiahnutie maximálnych uťahovacích momentov skrutiek Údaje v Nm, vypočítané z plochy jadra skrutky; využitie hranice prieťažnosti 90 % (pri súčiniteli trenia μ celk = 0,12). Skutočne dosiahnutý uťahovací moment treba v každom prípade skontrolovať pomocou momentového kľúča. Triedy pevnosti podľa normy DIN 267 Štandardné skrutky Skrutky s vysokou pevnosťou

OBJ_BUCH-832-007.book Page 115 Thursday, September 8, 2016 9:07 AM116 | Slovensky 1 609 92A 2CV | (8.9.16) Bosch Power Tools Tipy Pred skrutkovaním väčších a dlhších skrutiek do tvrdých ma- teriálov by ste mali vrtákom s priemerom rovným jadru závitu skrutky predvŕtať otvor do
