BRUKSANVISNING GDS 14 4 VLI Professional BOSCH

OBJ_BUCH-832-007.book Page 61 Thursday, September 8, 2016 9:07 AM62 | Dansk 1 609 92A 2CV | (8.9.16) Bosch Power Tools Opbevar kun akkuen i et temperaturområde mellem –20 °C og 50 °C. Opbevar ikke akkuen i bilen f.eks. om sommeren. Rengør akkuens ventilationsåbninger en gang imellem med en blød, ren og tør pensel. Når driftstiden pr. opladning forkortes væsentligt, er det tegn på, at akkuerne er slidt op og skal udskiftes. Læs og overhold henvisningerne mhr. bortskaffelse. Vedligeholdelse og service Vedligeholdelse og rengøring Tag akkuen ud af el-værktøjet, før der arbejdes på el-værktøjet (f.eks. vedligeholdelse, værktøjsskift osv.) samt før det transporteres og lægges til opbeva- ring. Utilsigtet aktivering af start-stop-kontakten er for- bundet med kvæstelsesfare. El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde. Skift kul (se Fig. E) Kontrollér kullenes længde ca. hver 2–3 måned, og skift beg- ge kullene efter behov. Skift aldrig kun en af kullene! Bemærk: Anvend kun kul, der er beregnet til dit produkt og som sælges af Bosch. –Løsne kapperne 16 med en egnet skruetrækker. – Skift de kul, der står under fjedertryk 15, og skru kapperne på igen. Kundeservice og brugerrådgivning Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosions- tegninger og informationer om reservedele findes også under: www.bosch-pt.com Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at besvare spørgsmål vedr. vores produkter og deres tilbehør. El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup På www.bosch-pt.dk kan der online bestilles reservedele eller oprettes en reparations ordre. Tlf. Service Center: 44898855 Fax: 44898755 E-Mail: vaerktoej@dk.bosch.com Transport De indeholdte Li-Ion-akkuer overholder bestemmelserne om farligt gods. Akkuerne kan transporteres af brugeren på of- fentlig vej uden yderligere pålæg. Ved forsendelse gennem tredjemand (f.eks.: lufttransport el- ler spedition) skal særlige krav vedr. emballage og mærkning overholdes. Her skal man kontakte en faregodsekspert, før forsendelsesstykket forberedes. Send kun akkuer, hvis huset er ubeskadiget. Tilklæb åbne kontakter og indpak akkuen på en sådan måde, at den ikke kan bevæge sig i emballagen. Følg venligst også eventuelle, videreførende, nationale for- skrifter. Bortskaffelse El-værktøj, akku, tilbehør og emballage skal genbru- ges på en miljøvenlig måde. Smid ikke el-værktøj og akkuer/batterier ud sammen med det almindelige husholdningsaffald! Gælder kun i EU-lande: Iht. det europæiske direktiv 2012/19/EU skal kasseret elektroværktøj og iht. det europæiske direktiv 2006/66/EF skal de- fekte eller opbrugte akkuer/batterier ind- samles separat og genbruges iht. gældende miljøforskrifter. Akkuer/batterier: Li-Ion: Læs og overhold henvisningerne i af- snit „Transport“, side 62. Ret til ændringer forbeholdes. OBJ_BUCH-832-007.book Page 62 Thursday, September 8, 2016 9:07 AMSvenska | 63 Bosch Power Tools 1 609 92A 2CV | (8.9.16) Svenska Säkerhetsanvisningar Allmänna säkerhetsanvisningar för elverktyg Läs noga igenom alla säkerhetsanvis- ningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga person- skador. Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa). Arbetsplatssäkerhet Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor. Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obe- höriga personer kan du förlora kontrollen över elverktyget. Elektrisk säkerhet Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägg- uttag reducerar risken för elstöt. Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt. När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utom- husbruk. Om en lämplig förlängningssladd för utomhus- bruk används minskar risken för elstöt. Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Fel- strömsskyddet minskar risken för elstöt. Personsäkerhet Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. Bär alltid personlig skyddsutrustning och skyddsglas- ögon. Användning av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria säkerhetsskor, skydds- hjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickprop- pen till vägguttaget och/eller ansluter/tar bort batte- riet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kon- trollera elverktyget i oväntade situationer. Bär lämpliga arbetskläder. Bär inte löst hängande klä- der eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. När elverktyg används med dammutsugnings- och -upp- samlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av damm- utsugning minskar de risker damm orsakar. Korrekt användning och hantering av elverktyg Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. Dra stickproppen ur vägguttaget och/eller ta bort bat- teriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. Förvara elverktygen oåtkomliga för barn. Låt elverkty- get inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att kom- ponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå. VARNING OBJ_BUCH-832-007.book Page 63 Thursday, September 8, 2016 9:07 AM64 | Svenska 1 609 92A 2CV | (8.9.16) Bosch Power Tools Omsorgsfull hantering och användning av sladdlösa elverktyg Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand. Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för kropps- skada och brand. Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avstånd från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand. Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med väts- kan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dess- utom läkare. Batterivätskan kan medföra hudirritation och brännskada. Service Låt endast kvalificerad fackpersonal reparera elverk- tyget och endast med originalreservdelar. Detta garan- terar att elverktygets säkerhet upprätthålls. Säkerhetsanvisningar för slående skruvdragare Håll i elverktyget endast vid de isolerade greppytorna när arbeten utförs på ställen där skruven kan skada dolda elledningar. Skruvens kontakt med en spänningsfö- rande ledning kan sätta maskinens metalldelar under spän- ning och leda till elstöt. Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säk- rare än med handen. Håll stadigt tag i elverktyget. Vid idragning och urdrag- ning av skruvar kan kortvarigt höga reaktionsmoment upp- stå. Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget. Öppna inte batteriet. Detta kan leda till kortslutning. Skydda batteriet mot hög värme som t. ex. längre solbestrålning, eld, vatten och fukt. Explosionsrisk föreligger. I skadat eller felanvänt batteri kan ångor uppstå. Tillför friskluft och uppsök läkare vid åkommor. Ångorna kan leda till irritation i andningsvägarna. Använd batteriet endast med Bosch elverktyget. Detta skyddar batteriet mot farlig överbelastning. Batteriet kan skadas av vassa föremål som t. ex. spikar eller skruvmejslar eller på grund av yttre påverkan. En intern kortslutning kan uppstå och rök, explosion eller överhettning kan förekomma hos batteriet. Produkt- och kapacitetsbeskrivning Läs noga igenom alla säkerhetsanvis- ningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Fäll upp sidan med illustration av elverktyget och håll sidan uppfälld när du läser bruksanvisningen. Ändamålsenlig användning Elverktyget är avsett för i- och urdragning av skruvar samt för åtdragning och lossning av muttrar inom angivet dimensions- område. Belysningen i detta elverktyg är avsett för att belysa verkty- gets direkta arbetsområde och är inte lämpligt för att lysa upp rum i bostaden. Illustrerade komponenter Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida. 1 Verktygsfäste 2 Spärrhylsa 3 Handlovsrem 4 Bältesclips* 5 Batteri* 6 Batteriets upplåsningsknapp* 7 Riktningsomkopplare 8 Strömställare Till/Från 9 Lampa ”Power Light” 10 Handgrepp (isolerad greppyta) 11 Skruvbits med kulspärr* 12 Universalbitshållare* 13 Skruvbits* 14 Insatsverktyg (t. ex. skruvhylsa)* 15 Kolborstar 16 Skyddskåpa *I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbe- hör som finns. OBJ_BUCH-832-007.book Page 64 Thursday, September 8, 2016 9:07 AMSvenska | 65 Bosch Power Tools 1 609 92A 2CV | (8.9.16) Tekniska data Sladdlös slående skruvdragare GDR 14,4 V-LI GDR 18 V-LI Produktnummer 3 601 JA1 4.. 3 601 JA1 3.. Märkspänning V= 14,4 18 Tomgångsvarvtal min

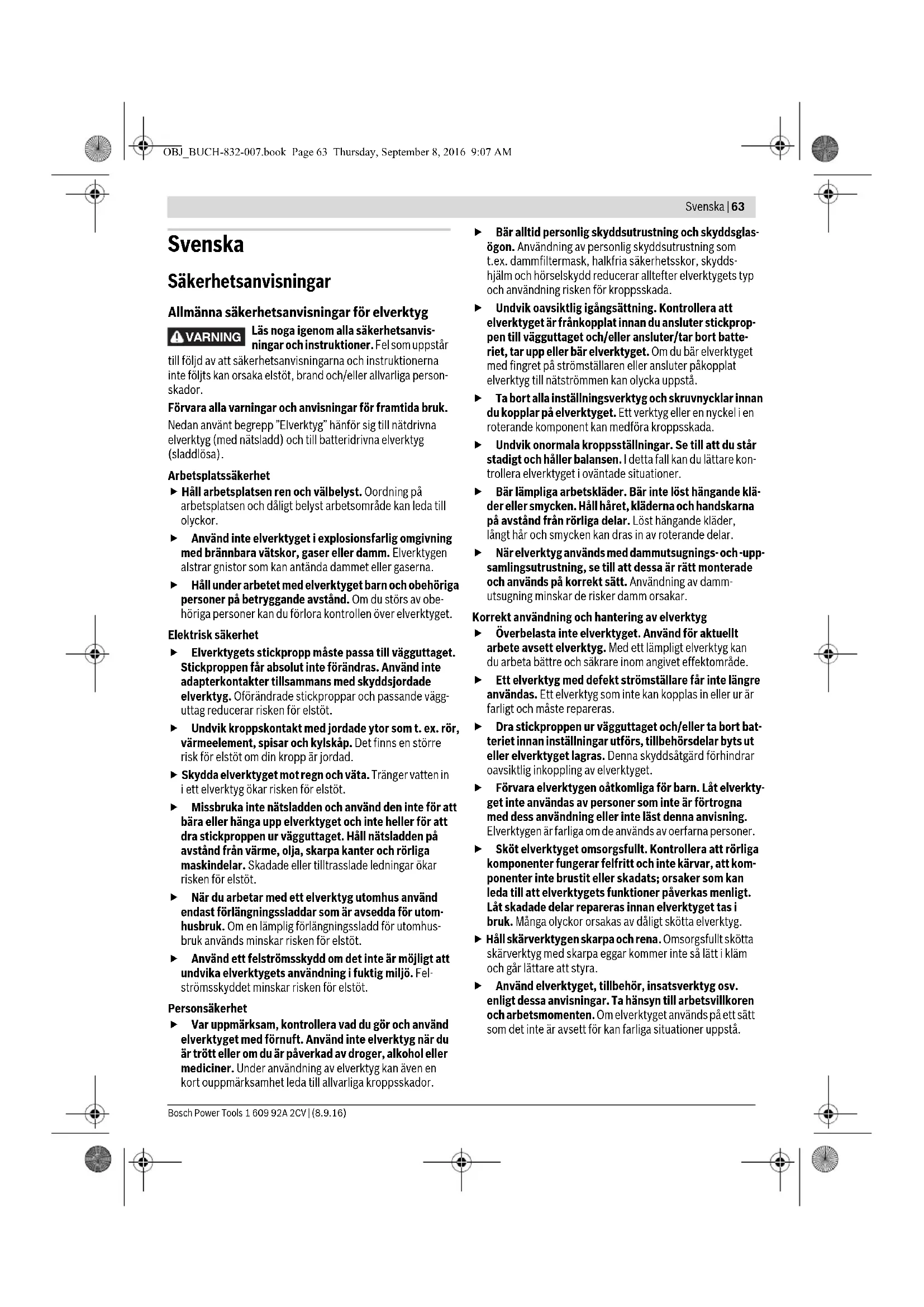

0 –3200 0 –3200 Max. åtdragningsmoment för hårt skruvförband enligt ISO 5393 Nm 150* 160* Maskinskruvar Ø mm M6 –M14 M6 – M14 Verktygsfäste ¼" Invändig sexkant ¼" Invändig sexkant Vikt enligt EPTA-Procedure 01:2014 kg 1,4 – 1,7* 1,5 – 1,9* Tillåten omgivningstemperatur – vid laddning – vid drift

0...+45 -20...+50 0...+45 -20...+50 Rekommenderade batterier GBA 14,4V.. GBA 18V.. Rekommenderade laddare AL18.. GAL 3680 AL18.. GAL 3680 *i relation till använt batteri ** Begränsad effekt vid temperaturer <0 °C Sladdlös slående skruvdragare GDS 14,4 V-LI GDS 18 V-LI Produktnummer 3 601 JA1 T.. 3 601 JA1 S.. Märkspänning V= 14,4 18 Tomgångsvarvtal min

0–3200 0 –3200 Max. åtdragningsmoment för hårt skruvförband enligt ISO 5393 Nm 170* 180* Maskinskruvar Ø mm M6 – M16 M6 – M16 Verktygsfäste

Vikt enligt EPTA-Procedure 01:2014 kg 1,4 – 1,7* 1,5 – 1,9* Tillåten omgivningstemperatur – vid laddning – vid drift

0...+45 -20...+50 0...+45 -20...+50 Rekommenderade batterier GBA 14,4V.. GBA 18V.. Rekommenderade laddare AL18.. GAL 3680 AL18.. GAL 3680 *i relation till använt batteri ** Begränsad effekt vid temperaturer <0 °C Sladdlös slående skruvdragare GDX 14,4 V-LI GDX 18 V-LI Produktnummer 3 601 JB8 0.. 3 601 JB8 1.. Märkspänning V= 14,4 18 Tomgångsvarvtal min

0 –3200 0 –3200 Max. åtdragningsmoment för hårt skruvförband enligt ISO 5393 – ¼" Invändig sexkant

Maskinskruvar Ø mm M6 –M16 M6 – M16 *i relation till använt batteri ** Begränsad effekt vid temperaturer <0 °C OBJ_BUCH-832-007.book Page 65 Thursday, September 8, 2016 9:07 AM66 | Svenska 1 609 92A 2CV | (8.9.16) Bosch Power Tools Buller-/vibrationsdata Bullernivåvärde förmedlas enligt EN 60745-2-2. Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtryck- snivå 96 dB(A); ljudeffektnivå 107 dB(A). Onoggrannhet K=3dB. Använd hörselskydd! Totala vibrationsemissionsvärden a

(vektorsumma ur tre riktningar) och onoggrannhet K framtaget enligt EN 60745: Dragning av skruvar och muttrar i maximalt tillåten storlek:

Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elverk- tyg. Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen. Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med olika tillbehör, med andra insatsverktyg eller inte underhållits ordentligt kan vibrations- nivån avvika. Härvid kan vibrationsbelastningen under arbetsperioden öka betydligt. För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elverktyget är frånkopplat eller är igång, men inte används. Detta reducerar tydligt vibrationsbelast- ningen för den totala arbetsperioden. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen. Försäkran om överensstämmelse Vi intygar under ensamt ansvar att den produkt som beskrivs under ”Tekniska data” uppfyller alla gällande bestämmelser i direktiven 2009/125/EC (förordning 1194/2012), 2011/65/EU, 2014/30/EU, 2006/42/EC inklusive änd- ringar och stämmer överens med följande standarder: EN 60745-1, EN 60745-2-2, EN 50581. Teknisk tillverkningsdokumentation (2006/42/EC) fås från: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Montage Batteriets laddning Använd endast de laddare som anges på tillbehörssi- dan. Endast denna typ av laddare är anpassad till det litium-jonbatteri som används i elverktyget. Anvisning: Batteriet levereras ofullständigt uppladdat. För full effekt ska batteriet före första användningen laddas upp i laddaren. Litiumjonbatteriet kan när som helst laddas upp eftersom detta inte påverkar livslängden. Batteriet skadas inte om laddning avbryts. Litium-jonbatteriet är med ”Electronic Cell Protection (ECP)” skyddad mot djupurladdning. Vid urladdat batteri kopplar skyddskopplingen från elverktyget: Insatsverktyget roterar inte längre. Undvik att trycka på strömställaren Till/Från efter en automatisk frånkoppling av elverktyget. Batteriet kan skadas. Beakta anvisningarna för avfallshantering. Borttagning av batteri Batteriet 5 är försedd med två låssteg som hindrar batteriet från att falla ut om dess upplåsningsknapp 6 oavsiktligt trycks. När batteriet är insatt i elverktyget hålls den med en fjäder i rätt läge. Verktygsfäste ¼" Invändig sexkant

Vikt enligt EPTA-Procedure 01:2014 kg 1,5 – 1,7* 1,5 – 2,0* Tillåten omgivningstemperatur – vid laddning – vid drift

0...+45 -20...+50 0...+45 -20...+50 Rekommenderade batterier GBA 14,4V.. GBA 18V.. Rekommenderade laddare AL18.. GAL 3680 AL18.. GAL 3680 Sladdlös slående skruvdragare GDX 14,4 V-LI GDX 18 V-LI *i relation till använt batteri ** Begränsad effekt vid temperaturer <0 °C Henk Becker Executive Vice President Engineering and Manufacturing Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-832-007.book Page 66 Thursday, September 8, 2016 9:07 AMSvenska | 67 Bosch Power Tools 1 609 92A 2CV | (8.9.16) Ta bort batterimodulen 5 genom att trycka på upplåsnings- knappen 6 och dra sedan batterimodulen framåt ur elverkty- get. Bruka inte våld. Verktygsbyte (se bild A–C) Ta bort batteriet innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte etc.) samt före trans- port och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada. Rengör regelbundet elverktygets ventilationsöpp- ningar. Motorfläkten drar in damm i huset och en kraftig anhopning av metalldamm kan orsaka farliga elströmmar. GDR 14,4 V-LI/GDR 18 V-LI/GDX 14,4 V-LI/GDX 18 V-LI: Insättning av insatsverktyg Dra spärrhylsan 2 framåt, skjut in insatsverktyget mot stopp i verktygsfästet 1 och släpp åter spärrhylsan 2 för låsning av insatsverktyget. Använd endast skruvbits med kulspärr 11 (DIN 3126-E6.3). Andra skruvbits 13 kan användas i kombination med univer- salhållare med kulspärr 12. Borttagning av insatsverktyget Dra spärrhylsan 2 framåt och ta bort insatsverktyget. GDS14,4V-LI/GDS18V-LI/GDX14,4V-LI/GDX18V-LI: Kontrollera efter insättning att insatsverktyget sitter stadigt i verktygsfästet. Insatsverktyget kan under skruvningsprocessen lossa om det inte är stadigt kopplat till verktygsfästet. Skjut upp insatsverktyget 14 över fyrkanten på verktygsfästet

Systembaserat sitter insatsverktyget 14 med spel på verk- tygsfästet 1; funktionen/säkerheten påverkas inte av spelet. Drift Funktion Med hjälp av en växel och ett slagverk driver en elmotor verk- tygsfästet 1 med insatsverktyget. Arbetsprocessen består av två faser: Skruvning och Åtdragning (slagverket är aktivt). Slagverket startar när skruvförbandet kör fast och motorn belastas. Slagverket omvandlar nu motorns kraft till jämna vridslag. Lossning av skruvar och muttrar förlöper i omvänd ordningsföljd. Driftstart Insättning av batteri Ställ riktningsomkopplaren 7 i mittläge för att skydda elverk- tyget mot oavsiktlig inkoppling. Skjut in uppladdad batterimodul 5 framifrån i elverktygets fot tills batterimodulen låses. Inställning av rotationsriktning (se bild D) Med riktningsomkopplaren 7 kan elverktygets rotationsrikt- ning ändras. Vid nedtryckt strömställare Till/Från 8 kan omkoppling inte ske. Högergång: För idragning av skruvar och åtdragning av mutt- rar vrid riktningsomkopplaren 7 åt vänster mot stopp. Vänstergång: För lossning och urdragning av skruvar och muttrar tryck riktningsomkopplaren 7 åt höger mot stopp. In- och urkoppling Tryck för start av elverktyget ned strömställaren Till/Från 8 och håll den nedtryckt. Lampan 9 lyser vid lätt eller helt nedtryckt strömställare Till/Från 8 och belyser arbetsområdet vid ogynnsamma belys- ningsförhållanden. För frånkoppling av elverktyget släpp strömställaren Till/Från 8. För att spara energi, koppla på elverktyget endast när du vill använda det. Inställning av varvtal Varvtalet på inkopplat elverktyg kan justeras steglöst genom att mer eller mindre trycka ned strömställaren Till/Från 8. Ett lätt tryck på strömställaren Till/Från 8 ger ett lågt varvtal. Med tilltagande tryck ökar varvtalet. Arbetsanvisningar Elverktyget ska vara frånkopplat när det förs mot mut- tern/skruven. Roterande insatsverktyg kan slira bort. Vridmomentet är beroende av slagtiden. Det maximalt upp- nådda vridmomentet resulterar i summan av de enkelvridmo- ment som uppnåtts vid alla slag. Maximalt vridmoment upp- nås efter en slagtid på 6–10 sekunder. Efter denna tid ökar åtdragningsmomentet endast minimalt. Slagtiden ska bestämmas för varje erforderligt åtdragnings- moment. Det uppnådda åtdragningsmomentet ska kontrolle- ras med en momentnyckel. Skruvförband med hårt, fjädrande eller mjukt säte Om de vridmoment som vid ett försök uppnåtts i en slagserie överförs till ett diagram fås en kurva för vridmomentsförlop- pet. Kurvans höjd motsvarar maximalt uppnåeligt vridmo- ment och dess stigning den tid som behövs för detta vridmo- ment. Vridmomentsförloppet är beroende av följande faktorer: – Skruvarnas/muttrarnas hållfasthet – Underlaget (bricka, tallriksfjäder, tätning) – Aktuella materialets hållfasthet – Smörjning vid skruvförbandet OBJ_BUCH-832-007.book Page 67 Thursday, September 8, 2016 9:07 AM68 | Svenska 1 609 92A 2CV | (8.9.16) Bosch Power Tools Härav följer följande användningsfall: – Hårt säte förekommer vid förskruvningar av metall mot metall när underläggsbrickor används. Efter en relativt kort slagtid har maximalt vridmoment uppnåtts (brant karakteristik). Onödigt lång slagtid skadar endast maski- nen. – Fjädrande säte förekommer vid förskruvningar av metall mot metall vid användning av fjäderringar, tallriksfjädrar, stagbultar eller skruvar/muttrar med koniskt säte samt vid användning av förlängningar. – Mjukt säte förekommer vid förskruvningar av t. ex. metall mot trä eller vid användning av bly- eller fiberbrickor som underlag. Vid fjädrande resp. mjukt säte är det maximala åtdragnings- momentet mindre än vid hårt säte. Dessutom krävs en betyd- ligt längre slagtid. Riktvärden för maximala skruvåtdragningsmoment Uppgifter i Nm, beräknat baserande på spänningstvärsnittet med utnyttjande av sträckgränsen 90 % (vid en friktionskoefficient

tot = 0,12). Uppnått åtdragningsmoment ska alltid kontrolleras med en momentnyckel. Tips Innan större, längre skruvar dras in i hårt material förborra gängans kärndiameter till ca

av skruvlängden. Anvisning: Se till att små metalldelar inte tränger in i elverk- tyget. Bältesclips Elverktyget kan med bältesclipsen 4 hängas upp t. ex. på ett bälte. Vid upphängt elverktyg är båda händerna lediga och elverktyget är alltid till hands. Anvisningar för korrekt hantering av batterimodulen Skydda batterimodulen mot fukt och vatten. Batterimodulen får endast lagras inom ett temperaturområde mellan –20 °C och 50 °C. Låt därför inte batterimodulen t. ex. på sommaren ligga kvar i bilen. Rengör vid tillfälle batterimodulens ventilationsöppningar med en mjuk, ren och torr pensel. Är brukstiden efter uppladdning onormalt kort tyder det på att batterierna är förbrukade och måste bytas mot nya. Beakta anvisningarna för avfallshantering. Underhåll och service Underhåll och rengöring Ta bort batteriet innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte etc.) samt före trans- port och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada. Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete. Byte av kolborstar (se bild E) Kontrollera kolborstarnas längd i intervaller om 2 till 3 måna- der och byt vid behov båda kolborstarna. Byt aldrig bara en kolborste! Anvisning: Använd endast av Bosch levererade kolborstar som är avsedda för produkten. –Lossa kapslarna 16 med en lämplig skruvmejsel. – Byt ut de fjäderbelastade kolborstarna 15 och skruva åter fast kapslarna. Kundtjänst och användarrådgivning Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskisser och information om reservdelar hittar du på: www.bosch-pt.com Bosch användarrådgivningsteamet hjälper gärna vid frågor som gäller våra produkter och tillbehör. Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på elverktygets typskylt. Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: (08) 7501820 (inom Sverige) Fax: (011) 187691 Transport De litiumjonbatterier som ingår är underkastade kraven för farligt gods. Användaren kan utan ytterligare förpliktelser transportera batterierna på allmän väg. Vid transport genom tredje person (t. ex. flygfrakt eller spedi- tion) ska speciella villkor för förpackning och märkning beak- tas. I detta fall bör vid förberedelse av transport en expert för farligt gods konsulteras. Batterier får försändas endast om höljet är oskadat. Tejpa öppna kontakter och förpacka batteriet så att det inte kan Hållfasthetsklasser enligt DIN 267 Standardskruvar Högfasta skruvar

3 601 JA1 4..− 3 601 JA1 3.. 14,418
