OBJ_BUCH-832-007.book Page 102 Thursday, September 8, 2016 9:07 AMČesky | 103 Bosch Power Tools 1 609 92A 2CV | (8.9.16) Transport Załączone w dostawie akumulatory litowo jonowe podlegają wymaganiom przepisów dotyczących towarów niebezpiecz- nych. Akumulatory mogą być transportowane drogą lądową przez użytkownika bez konieczności spełnienia jakichkolwiek dalszych warunków. W przypadku przesyłki przez osoby trzecie (np. transport dro- gą powietrzną lub za pośrednictwem firmy spedycyjnej) nale- ży dostosować się do szczególnych wymogów dotyczących opakowania i znaczenia towaru. W takim wypadku podczas przygotowywania towaru do wysyłki należy skonsultować się z ekspertem d/s towarów niebezpiecznych. Akumulatory można wysyłać tylko wówczas, gdy ich obudowa nie jest uszkodzona. Odsłonięte styki należy zakleić, a akumu- lator zapakować w taki sposób, aby nie mógł on się poruszać (przesuwać) w opakowaniu. Należy wziąć też pod uwagę ewentualne przepisy prawa krajo- wego. Usuwanie odpadów Elektronarzędzia, akumulatory, osprzęt i opakowanie należy oddać do powtórnego przetworzenia zgodne- go z obowiązującymi przepisami w zakresie ochrony środowiska. Elektronarzędzia i akumulatora/baterii nie wolno wyrzucać do odpadów domowych! Tylko dla państw należących do UE: Zgodnie z europejską wytyczną 2012/19/UE, niezdatne do użytku elektro- narzędzia, a zgodnie z europejską wytyczną 2006/66/WE uszkodzone lub zużyte akumulatory/baterie, należy zbierać osob- no i doprowadzić do ponownego przetwo- rzenia zgodnego z zasadami ochrony środo- wiska. Akumulatory/Baterie: Li-Ion: Proszę stosować się do wskazówek, znajdujących się w rozdziale „Trans- port“, str.103. Zastrzega się prawo dokonywania zmian. Česky Bezpečnostní upozornění Všeobecná varovná upozornění pro elektronářadí Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování va- rovných upozornění a pokynů mohou mít za následek zásah elektrickým proudem, požár a/nebo těžká poranění. Všechna varovná upozornění a pokyny do budoucna uschovejte. Ve varovných upozorněních použitý pojem „elektronářadí“ se vztahuje na elektronářadí provozované na el. síti (se síťovým kabelem) a na elektronářadí provozované na akumulátoru (bez síťového kabelu). Bezpečnost pracovního místa Udržujte Vaše pracovní místo čisté a dobře osvětlené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům. S elektronářadím nepracujte v prostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektronářadí vytváří jiskry, které mohou prach ne- bo páry zapálit. Děti a jiné osoby udržujte při použití elektronářadí da- leko od Vašeho pracovního místa. Při rozptýlení můžete ztratit kontrolu nad strojem. Elektrická bezpečnost Připojovací zástrčka elektronářadí musí lícovat se zá- suvkou. Zástrčka nesmí být žádným způsobem uprave- na. Společně s elektronářadím s ochranným uzemně- ním nepoužívejte žádné adaptérové zástrčky. Neupra- vené zástrčky a vhodné zásuvky snižují riziko zásahu elek- trickým proudem. Zabraňte kontaktu těla s uzemněnými povrchy, jako např. potrubí, topení, sporáky a chladničky. Je-li Vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem. Chraňte stroj před deštěm a vlhkem. Vniknutí vody do elektronářadí zvyšuje nebezpečí zásahu elektrickým prou- dem. Dbejte na účel kabelu, nepoužívejte jej k nošení či zavě- šení elektronářadí nebo k vytažení zástrčky ze zásuv- ky. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých dílů stroje. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem. Pokud pracujete s elektronářadím venku, použijte pou- ze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektric- kým proudem. Pokud se nelze vyhnout provozu elektronářadí ve vlh- kém prostředí, použijte proudový chránič. Nasazení proudového chrániče snižuje riziko zásahu elektrickým proudem. VAROVÁNÍ OBJ_BUCH-832-007.book Page 103 Thursday, September 8, 2016 9:07 AM104 | Česky 1 609 92A 2CV | (8.9.16) Bosch Power Tools Bezpečnost osob Buďte pozorní, dávejte pozor na to, co děláte a přistu- pujte k práci s elektronářadím rozumně. Nepoužívejte žádné elektronářadí pokud jste unaveni nebo pod vli- vem drog, alkoholu nebo léků. Moment nepozornosti při použití elektronářadí může vést k vážným poraněním. Noste osobní ochranné pomůcky a vždy ochranné brý- le. Nošení osobních ochranných pomůcek jako maska pro- ti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle druhu nasazení elektronářadí, snižují riziko poranění. Zabraňte neúmyslnému uvedení do provozu. Přesvědč- te se, že je elektronářadí vypnuté dříve než jej uchopí- te, ponesete či připojíte na zdroj proudu a/nebo aku- mulátor. Máte-li při nošení elektronářadí prst na spínači nebo pokud stroj připojíte ke zdroji proudu zapnutý, pak to může vést k úrazům. Než elektronářadí zapnete, odstraňte seřizovací ná- stroje nebo šroubováky. Nástroj nebo klíč, který se na- chází v otáčivém dílu stroje, může vést k poranění. Vyvarujte se abnormálního držení těla. Zajistěte si bez- pečný postoj a udržujte vždy rovnováhu. Tím můžete elektronářadí v neočekávaných situacích lépe kontrolovat. Noste vhodný oděv. Nenoste žádný volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte daleko od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vla- sy mohou být zachyceny pohybujícími se díly. Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Po- užití odsávání prachu může snížit ohrožení prachem. Svědomité zacházení a používání elektronářadí Stroj nepřetěžujte. Pro svou práci použijte k tomu urče- né elektronářadí. S vhodným elektronářadím budete pra- covat v udané oblasti výkonu lépe a bezpečněji. Nepoužívejte žádné elektronářadí, jehož spínač je vad- ný. Elektronářadí, které nelze zapnout či vypnout je nebez- pečné a musí se opravit. Než provedete seřízení stroje, výměnu dílů příslušen- ství nebo stroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektronářadí. Uchovávejte nepoužívané elektronářadí mimo dosah dětí. Nenechte stroj používat osobám, které se strojem nejsou seznámeny nebo nečetly tyto pokyny. Elektroná- řadí je nebezpečné, je-li používáno nezkušenými osobami. Pečujte o elektronářadí svědomitě. Zkontrolujte, zda pohyblivé díly stroje bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že je ome- zena funkce elektronářadí. Poškozené díly nechte před nasazením stroje opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektronářadí. Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřova- né řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se lehčeji vést. Používejte elektronářadí, příslušenství, nasazovací ná- stroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elek- tronářadí pro jiné než určující použití může vést k nebez- pečným situacím. Svědomité zacházení a používání akumulátorového nářadí Akumulátory nabíjejte pouze v nabíječce, která je do- poručena výrobcem. Pro nabíječku, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, je-li používána s jinými akumulátory. Do elektronářadí používejte pouze k tomu určené aku- mulátory. Použití jiných akumulátorů může vést k poraně- ním a požárům. Nepoužívaný akumulátor uchovávejte mimo kancelář- ské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit pře- mostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek opáleniny nebo požár. Při špatném použití může z akumulátoru vytéci kapali- na. Zabraňte kontaktu s ní. Při náhodném kontaktu opláchněte místo vodou. Pokud kapalina vnikne do očí, navštivte navíc i lékaře. Vytékající akumulátorová kapali- na může způsobit podráždění pokožky nebo popáleniny. Servis Nechte Vaše elektronářadí opravit pouze kvalifikova- ným odborným personálem a pouze s originálními ná- hradními díly. Tím bude zajištěno, že bezpečnost stroje zůstane zachována. Bezpečnostní upozornění pro rázový šroubovák Pokud provádíte práce, při kterých může šroub zasáh- nout skrytá elektrická vedení, pak držte elektronářadí na izolovaných plochách rukojeti. Kontakt šroubu s ve- dením pod napětím může přivést napětí i na kovové díly elektronářadí a vést k úderu elektrickým proudem. Zajistěte obrobek. Obrobek pevně uchycený upínacím přípravkem nebo svěrákem je držen bezpečněji než Vaší rukou. Držte elektronářadí pevně. Při utahování a povolování šroubů se mohou krátkodobě vyskytovat vysoké reakční momenty. Než jej odložíte, počkejte až se elektronářadí zastaví. Nasazovací nástroj se může vzpříčit a vést ke ztrátě kontro- ly nad elektronářadím. Neotvírejte akumulátor. Existuje nebezpečí zkratu. Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením, ohněm, vodou a vlhkostí. Existuje nebezpečí výbuchu. Při poškození a nesprávném použití akumulátoru mo- hou vystupovat páry. Přivádějte čerstvý vzduch a při potížích vyhledejte lékaře. Páry mohou dráždit dýchací cesty. Používejte akumulátor pouze ve spojení s Vaším elek- tronářadím Bosch. Jen tak bude akumulátor chráněn před nebezpečným přetížením. OBJ_BUCH-832-007.book Page 104 Thursday, September 8, 2016 9:07 AMČesky | 105 Bosch Power Tools 1 609 92A 2CV | (8.9.16) Špičatými předměty, jako např. hřebíky nebo šroubo- váky, nebo působením vnější síly může dojít k poškození akumulátoru. Uvnitř může dojít ke zkratu a akumulátor může začít hořet, může z něj unikat kouř, mů- že vybouchnout nebo se přehřát. Popis výrobku a specifikací Čtěte všechna varovná upozornění a poky- ny. Zanedbání při dodržování varovných upo- zornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká po- ranění. Vyklopte prosím odklápěcí stranu se zobrazením stroje a ne- chte tuto stranu během čtení návodu k obsluze otevřenou. Určené použití Elektronářadí je určeno k zašroubování a povolování šroubů a též k utažení a povolení matic pokaždé v uvedeném rozsahu rozměrů. Světlo tohoto elektronářadí je určené k osvětlení bezpro- střední pracovní oblasti elektronářadí a není vhodné pro osvětlení prostoru v domácnosti. Zobrazené komponenty Číslování zobrazených komponent se vztahuje na zobrazení elektronářadí na grafické straně. 1 Nástrojový držák 2 Uzamykací pouzdro 3 Nosné poutko 4 Úchytka popruhu* 5 Akumulátor* 6 Odjišťovací tlačítko akumulátoru* 7 Přepínač směru otáčení 8 Spínač 9 Svítilna „Power Light“ 10 Rukojeť (izolovaná plocha rukojeti) 11 Šroubovací bit s kulovou západkou* 12 Univerzální držák bitů* 13 Šroubovací bit* 14 Nasazovací nástroj (např. šroubovací hlavice)* 15 Uhlíky 16 Krycí víko *Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem pro- gramu příslušenství. Technická data Akumulátorový rázový šroubovák GDR 14,4 V-LI GDR 18 V-LI Objednací číslo 3 601 JA1 4.. 3 601 JA1 3.. Jmenovité napětí V= 14,4 18 Otáčky naprázdno min

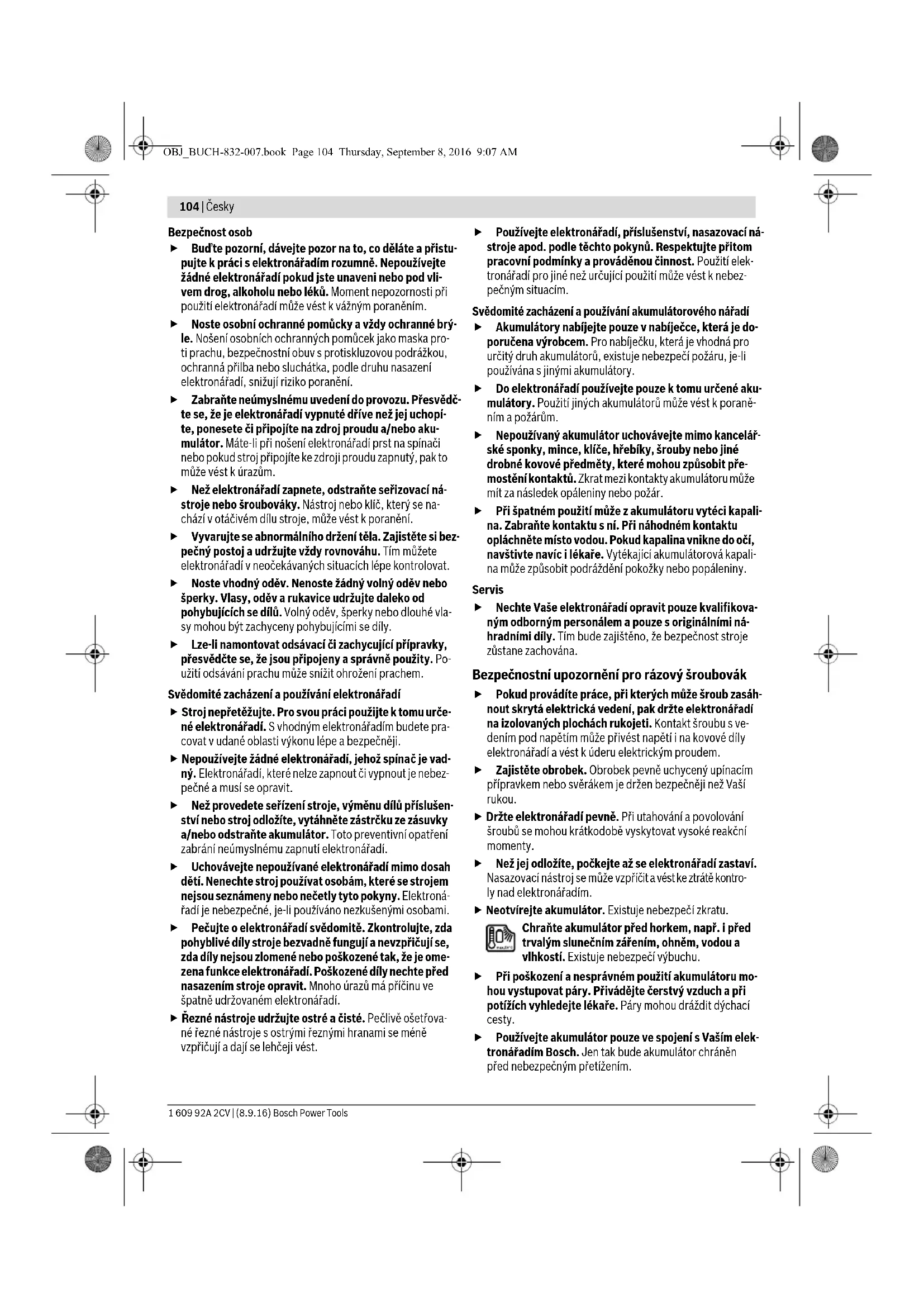

0 –2800 0 –2800 Počet úderů min

0 –3200 0 –3200 max. kroutící moment tvrdého šroubového spoje podle ISO 5393 Nm 150* 160* Strojní šrouby Ø mm M6 –M14 M6 – M14 Nástrojový držák ¼" vnitřní šestihran ¼" vnitřní šestihran Hmotnost podle EPTA-Procedure 01:2014 kg 1,4 – 1,7* 1,5 – 1,9* Povolená teplota prostředí –při nabíjení – při provozu

0...+45 -20...+50 0...+45 -20...+50 Doporučené akumulátory GBA 14,4V.. GBA 18V.. Doporučené nabíječky AL18.. GAL 3680 AL18.. GAL 3680 *V závislosti na použitém akumulátoru** Omezený výkon při teplotách <0 °C Akumulátorový rázový šroubovák GDS 14,4 V-LI GDS 18 V-LI Objednací číslo 3 601 JA1 T.. 3 601 JA1 S.. Jmenovité napětí V= 14,4 18 Otáčky naprázdno min

0–2800 0 –2800 Počet úderů min

0–3200 0 –3200 *V závislosti na použitém akumulátoru** Omezený výkon při teplotách <0 °C OBJ_BUCH-832-007.book Page 105 Thursday, September 8, 2016 9:07 AM106 | Česky 1 609 92A 2CV | (8.9.16) Bosch Power Tools Informace o hluku a vibracích Hodnoty hlučnosti zjištěny podle EN 60745-2-2. Hodnocená hladina hluku stroje A činí typicky: hladina akus- tického tlaku 96 dB(A); hladina akustického výkonu 107dB(A). Nepřesnost K=3dB. Noste chrániče sluchu! Celkové hodnoty vibrací a

(vektorový součet tří os) a nepřes- nost K stanoveny podle EN 60745: Utahování šroubů a matic maximálně přípustné velikosti:

V těchto pokynech uvedená úroveň vibrací byla změřena podle měřicích metod normovaných v EN 60745 a může být použita pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi. Uvedená úroveň vibrací reprezentuje hlavní použití elektroná- řadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, s odlišným příslušenstvím, s jinými nástroji nebo s nedostatečnou údržbou, může se úroveň vibrací lišit. To mů- že zatíženi vibracemi po celou pracovní dobu zřetelně zvýšit. Pro přesný odhad zatížení vibracemi by měly být zohledněny i doby, v nichž je nářadí vypnuté nebo sice běží, ale fakticky se nepoužívá. To může zatíženi vibracemi po celou pracovní do- bu zřetelně zredukovat. Stanovte dodatečná bezpečnostní opatření k ochraně obslu- hy před účinky vibrací, jako je např. údržba elektronářadí a nástrojů, udržování teplých rukou, organizace pracovních procesů. max. kroutící moment tvrdého šroubového spoje podle ISO 5393 Nm 170* 180* Strojní šrouby Ø mm M6 – M16 M6 –M16 Nástrojový držák

Hmotnost podle EPTA-Procedure 01:2014 kg 1,4 – 1,7* 1,5 – 1,9* Povolená teplota prostředí –při nabíjení – při provozu

0...+45 -20...+50 0...+45 -20...+50 Doporučené akumulátory GBA 14,4V.. GBA 18V.. Doporučené nabíječky AL18.. GAL 3680 AL18.. GAL 3680 Akumulátorový rázový šroubovák GDX 14,4 V-LI GDX 18 V-LI Objednací číslo 3 601 JB8 0.. 3 601 JB8 1.. Jmenovité napětí V= 14,4 18 Otáčky naprázdno min

0 –2800 0 –2800 Počet úderů min

0 –3200 0 –3200 max. kroutící moment tvrdého šroubového spoje podle ISO 5393 – ¼" vnitřní šestihran

Strojní šrouby Ø mm M6 –M16 M6 – M16 Nástrojový držák ¼" vnitřní šestihran

¼" vnitřní šestihran

Hmotnost podle EPTA-Procedure 01:2014 kg 1,5 – 1,7* 1,5 – 2,0* Povolená teplota prostředí –při nabíjení – při provozu

0...+45 -20...+50 0...+45 -20...+50 Doporučené akumulátory GBA 14,4V.. GBA 18V.. Doporučené nabíječky AL18.. GAL 3680 AL18.. GAL 3680 *V závislosti na použitém akumulátoru ** Omezený výkon při teplotách <0 °C Akumulátorový rázový šroubovák GDS 14,4 V-LI GDS 18 V-LI *V závislosti na použitém akumulátoru ** Omezený výkon při teplotách <0 °C OBJ_BUCH-832-007.book Page 106 Thursday, September 8, 2016 9:07 AMČesky | 107 Bosch Power Tools 1 609 92A 2CV | (8.9.16) Prohlášení o shodě Prohlašujeme na výhradní zodpovědnost, že výrobek popsa- ný v části „Technická data“ splňuje všechna příslušná ustano- vení směrnic 2009/125/ES (nařízení 1194/2012), 2011/65/EU, 2014/30/ES, 2006/42/ES včetně jejich změn a je v souladu s následujícími normami: EN 60745-1, EN 60745-2-2, EN 50581. Technická dokumentace (2006/42/ES) u: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Montáž Nabíjení akumulátoru Používejte pouze nabíječky uvedené na straně příslu- šenství. Jen tyto nabíječky jsou sladěny s akumulátorem Li-ion použitým u Vašeho elektronářadí. Upozornění: Akumulátor se expeduje částečně nabitý. Pro zaručení plného výkonu akumulátoru jej před prvním nasaze- ním v nabíječce zcela nabijte. Akumulátor Li-ion lze bez zkrácení životnosti kdykoli nabít. Přerušení procesu nabíjení nepoškozuje akumulátor. Akumulátor Li-ion je díky „Electronic Cell Protection (ECP)“ chráněn proti hlubokému vybití. Při vybitém akumulátoru bu- de elektronářadí chráničem vypnuto: nasazený nástroj se už nebude pohybovat. Po automatickém vypnutí elektronářadí už spínač dál nestlačujte. Akumulátor se může poškodit. Dbejte upozornění k zpracování odpadu. Odejmutí akumulátoru Akumulátor 5 je opatřen dvěma stupni zajištění, jež mají za- bránit tomu, aby akumulátor při neúmyslném stlačení odjišťo- vacího tlačítka 6 vypadl ven. Pokud je akumulátor nasazený do elektronářadí, je držen ve své poloze pružinou. Pro odejmutí akumulátoru 5 stlačte odjišťovací tlačítko 6 a akumulátor vytáhněte dopředu z elektronářadí. Nepoužívej- te přitom žádné násilí. Výměna nástroje (viz obr. A–C) Před každou prací na elektronářadí (např. údržba, vý- měna nástrojů apod.) a též při jeho přepravě a usklad- nění vyjměte akumulátor. Při neúmyslném stlačení spí- nače existuje nebezpečí poranění. Čistěte pravidelně větrací otvory Vašeho elektronářa- dí. Ventilátor motoru vtahuje do tělesa prach a silné nahro- madění kovového prachu může způsobit elektrická rizika. GDR 14,4 V-LI/GDR 18 V-LI/GDX 14,4 V-LI/GDX 18 V-LI: Nasazení nástroje Vytáhněte uzamykací pouzdro 2 dopředu, vsuňte nasazovací nástroj až na doraz do nástrojového držáku 1 a uzamykací pouzdro 2 opět uvolněte, aby se nástroj zaaretoval. Používejte pouze šroubovací bity s kulovou západkou 11 (DIN 3126-E6.3). Jiné šroubovací bity 13 můžete nasadit přes univerzální držák bitů s kulovou západkou 12. Odejmutí nástroje Vytáhněte uzamykací pouzdro 2 dopředu a nástroj odejměte. GDS14,4V-LI/GDS18V-LI/GDX14,4V-LI/GDX18V-LI: Při nasazování nástroje dbejte na to, aby spolehlivě se- děl na nástrojovém držáku. Pokud není nasazovací ná- stroj spolehlivě svázaný s nástrojovým držákem, může se během procesu šroubování uvolnit. Nasazovací nástroj 14 nastrčte na čtyřhran nástrojového dr- žáku 1. Systémem podmíněno sedí nasazovací nástroj 14 na nástro- jovém držáku 1 s trochou vůle; to nemá žádný vliv na funkci a bezpečnost. Provoz Funkce Nástrojový držák 1 s nástrojem je poháněn elektromotorem přes převodovku a rázový mechanizmus. Pracovní proces se dělí do dvou fází: Šroubování a utahování (rázový mechanizmus v akci). Rázový mechanizmus nasadí, jakmile šroubový spoj běží ztu- ha a motor je tudíž zatížený. Rázový mechanizmus přeměňuje sílu motoru na rovnoměrné točivé údery. Při povolování šrou- bů nebo matic probíhá tento proces obráceně. Uvedení do provozu Nasazení akumulátoru Přepínač směru otáčení 7 dejte do střední polohy, aby bylo elektronářadí chráněno před neúmyslným zapnutím. Zastrčte nabitý akumulátor 5 zepředu do paty elektronářadí, až je akumulátor spolehlivě zajištěn. Henk Becker Executive Vice President Engineering and Manufacturing Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-832-007.book Page 107 Thursday, September 8, 2016 9:07 AM108 | Česky 1 609 92A 2CV | (8.9.16) Bosch Power Tools Nastavení směru otáčení (viz obr. D) Pomocí přepínače směru otáčení 7 můžete změnit směr otá- čení elektronářadí. Při stlačeném spínači 8 to však není mož- né. Chod vpravo: K zašroubování šroubů a utažení matic přetlač- te přepínač směru otáčení 7 doleva až na doraz. Chod vlevo: K uvolnění popř. vyšroubování šroubů a matic stlačte přepínač směru otáčení 7 vpravo až na doraz. Zapnutí – vypnutí K uvedení elektronářadí do provozu stlačte spínač 8 a podrž- te jej stlačený. Svítilna 9 svítí při lehce nebo zcela stlačeném spínači 8 a umožňuje nasvícení pracovní oblasti při nepříznivých světel- ných podmínkách. K vypnutí elektronářadí spínač 8 uvolněte. Aby se šetřila energie, zapínejte elektronářadí jen pokud jej používáte. Nastavení počtu otáček Počet otáček zapnutého elektronářadí můžete plynule regulo- vat podle toho, jak dalece stlačíte spínač 8. Lehký tlak na spínač 8 způsobí nízký počet otáček. S rostou- cím tlakem se počet otáček zvyšuje. Pracovní pokyny Na matici/šroub nasaďte jen vypnuté elektronářadí. Otáčející se nástroje mohou sklouznout. Kroutící moment je závislý na době rázů. Maximální dosažený kroutící moment je výsledkem součtu všech, rázy dosaže- ných, jednotlivých kroutících momentů. Maximální kroutící moment se dosáhne po době úderů 6–10 sekund. Po této do- bě se utahovací moment zvyšuje jen minimálně. Dobu úderů je nutno pro každý potřebný utahovací moment zjistit. Skutečně dosažený utahovací moment je třeba neustá- le kontrolovat pomocí momentového klíče. Šroubové spoje s tvrdým, pružným nebo měkkým ulože- ním Budou-li při pokusu ve sledu rázů dosažené kroutící momenty změřeny a zaneseny do diagramu, získá se křivka průběhu kroutícího momentu. Výška křivky odpovídá maximálně dosa- ženému kroutícímu momentu, strmost ukazuje, v které chvíli ho bylo dosaženo. Průběh kroutícího momentu závisí na následujících faktorech: – Pevnost šroubů/matic – Druh podkladu (podložka, talířová pružina, těsnění) – Pevnost sešroubovaných materiálů – Mazací poměry na šroubovém spoji Adekvátně vyplývají následující případy použití: – Tvrdé uložení je dáno u přišroubování kovu na kov při po- užití plochých podložek. Po relativně krátké době rázů je dosaženo maximálního kroutícího momentu (strmý průběh charakteristiky). Zbytečně dlouhá doba rázů jen poškozuje stroj. – Pružné uložení je dáno u přišroubování kovu na kov, avšak při použití pružných podložek, talířových pružin, čepů ne- bo šroubů/matic s kuželovým uložením a též při použití prodloužení. – Měkké uložení je dáno u přišroubování např. kovu na dře- vo nebo při použití olověných nebo fíbrových podložek. U pružného resp. měkkého uložení je maximální utahovací moment nižší než u tvrdého uložení. Rovněž je zapotřebí vý- razně delší doba rázů. Směrné hodnoty pro maximální utahovací momenty šroubů Údaje v Nm, vypočteno z plochy jádra šroubu; využití meze kluzu 90 % (při součiniteli tření μ celk = 0,12). Pro kontrolu neustále kontrolujte utahovací moment momentovým klíčem. Tipy Před zašroubováním větších, delších šroubů do tvrdých mate- riálů byste měli předvrtat otvor s průměrem jádra závitu do zhruba

délky šroubu. Upozornění: Dbejte na to, aby do elektronářadí nevnikly žád- né drobné kovové díly. Úchytka popruhu Pomocí úchytky popruhu 4 můžete elektronářadí zavěsit na- př. na popruh. Pak máte obě ruce volné a elektronářadí je kdy- koli po ruce. Třídy pevnosti podle DIN 267 Standardní šrouby Vysokopevnostní šrouby
