ПОСІБНИК КОРИСТУВАЧА GDS 14 4 VLI Professional BOSCH

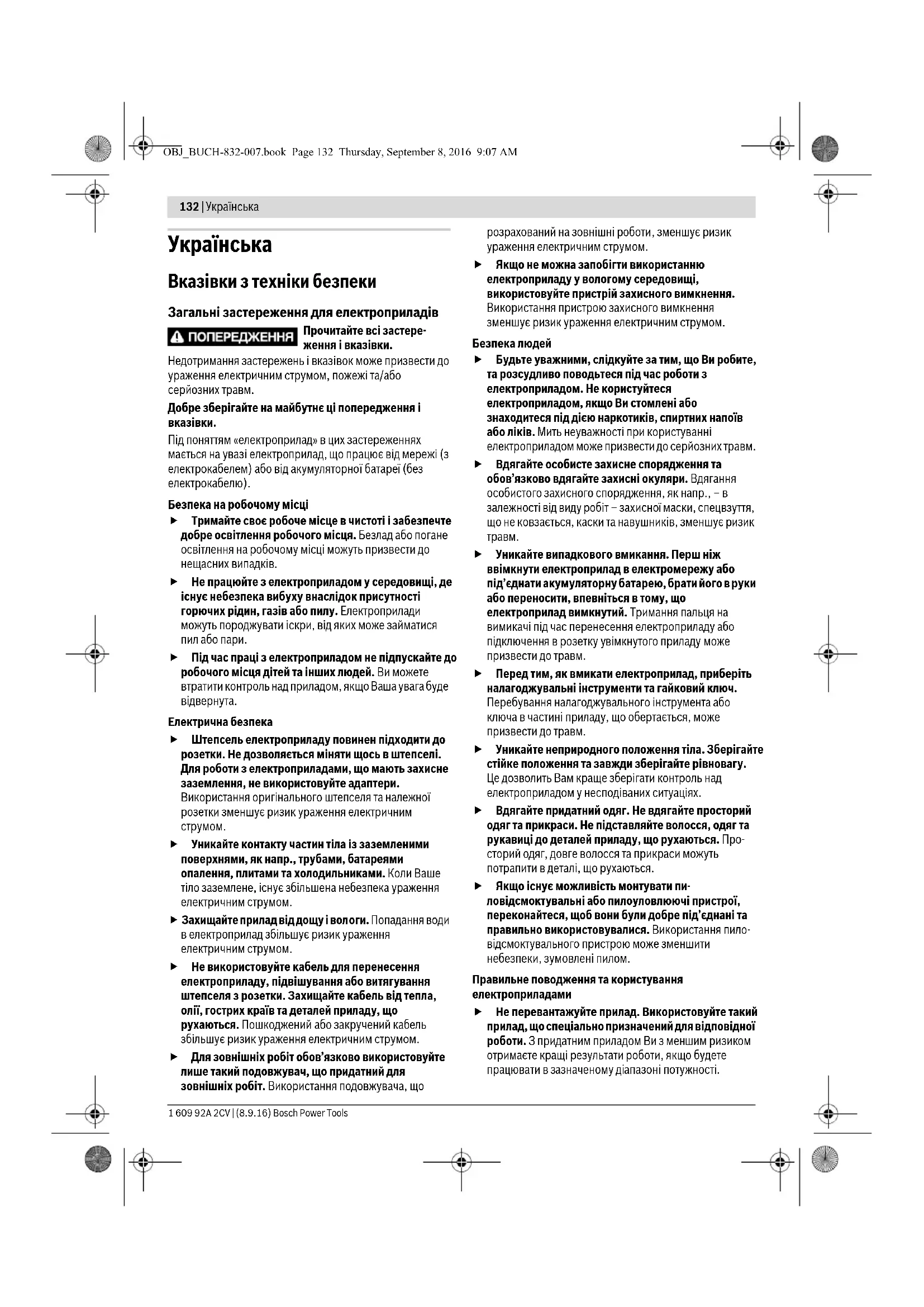

Вказівки з техніки безпеки Загальні застереження для електроприладів Прочитайте всі застере- ження і вказівки. Недотримання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм. Добре зберігайте на майбутнє ці попередження і

Під поняттям «електроприлад» в цих застереженнях мається на увазі електроприлад, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю). Безпека на робочому місці Тримайте своє робоче місце в чистоті і забезпечте добре освітлення робочого місця. Безлад або погане освітлення на робочому місці можуть призвести до нещасних випадків. Не працюйте з електроприладом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. Електроприлади можуть породжувати іскри, від яких може займатися пил або пари. Під час праці з електроприладом не підпускайте до робочого місця дітей та інших людей. Ви можете втратити контроль над приладом, якщо Ваша увага буде відвернута. Електрична безпека Штепсель електроприладу повинен підходити до розетки. Не дозволяється міняти щось в штепселі. Для роботи з електроприладами, що мають захисне заземлення, не використовуйте адаптери. Використання оригінального штепселя та належної розетки зменшує ризик ураження електричним

Уникайте контакту частин тіла із заземленими поверхнями, як напр., трубами, батареями опалення, плитами та холодильниками. Коли Ваше тіло заземлене, і снує збільшена небезпека ураження електричним струмом. Захищайте прилад від дощу і вологи. Попадання води в електроприлад збільшує ризик ураження електричним струмом. Не використовуйте кабель для перенесення електроприладу, підвішування або витягування штепселя з розетки. Захищайте кабель від тепла, олії, гострих країв та деталей приладу, що рухаються. Пошкоджений або закручений кабель збільшує ризик ураження електричним струмом. Для зовнішніх робіт обов’язково використовуйте лише такий подовжувач, що придатний для зовнішніх робіт. Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик ураження електричним струмом. Якщо не можна запобігти використанню електроприладу у вологому середовищі, використовуйте пристрій захисного вимкнення. Використання пристрою захисного вимкнення зменшує ризик ураження електричним струмом. Безпека людей Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з електроприладом. Не користуйтеся електроприладом, якщо Ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або ліків. Мить неуважності при користуванні електроприладом може призвести до серйозних травм. Вдягайте особисте захисне спорядження та обов’язково вдягайте захисні окуляри. Вдягання особистого захисного спорядження, як напр., – в залежності від виду робіт– захисної маски, спецвзуття, що не ковзається, каски та навушників, зменшує ризик

Уникайте випадкового вмикання. Перш ніж ввімкнути електроприлад в електромережу або під’єднати акумуляторну батарею, брати його в руки або переносити, впевніться в тому, що електроприлад вимкнутий. Тримання пальця на вимикачі під час перенесення електроприладу або підключення в розетку увімкнутого приладу може призвести до травм. Перед тим, як вмикати електроприлад, приберіть налагоджувальні інструменти та гайковий ключ. Перебування налагоджувального інструмента або ключа в частині приладу, що обертається, може призвести до травм. Уникайте неприродного положення тіла. Зберігайте стійке положення та завжди зберігайте рівновагу. Це дозволить Вам краще зберігати контроль над електроприладом у несподіваних ситуаціях. Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся, одяг та рукавиці до деталей приладу, що рухаються. Про- сторий одяг, довге волосся та прикраси можуть потрапити в деталі, що рухаються. Якщо існує можливість монтувати пи- ловідсмоктувальні або пилоуловлюючі пристрої, переконайтеся, щоб вони були добре під’єднані та правильно використовувалися. Використання пило- відсмоктувального пристрою може зменшити небезпеки, зумовлені пилом. Правильне поводження та користування електроприладами Не перевантажуйте прилад. Використовуйте такий прилад, що спеціально призначений для відповідної роботи. З придатним приладом Ви з меншим ризиком отримаєте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності. OBJ_BUCH-832-007.book Page 132 Thursday, September 8, 2016 9:07 AMУкраїнська | 133 Bosch Power Tools 1 609 92A 2CV | (8.9.16) Не користуйтеся електроприладом з пошкодженим вимикачем. Електроприлад, який не можна увімкнути або вимкнути, є небезпечним і його треба відремонтувати. Перед тим, як регулювати що-небудь на приладі, міняти приладдя або ховати прилад, витягніть штепсель із розетки та/або витягніть акумуляторну батарею. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску приладу. Ховайте електроприлади, якими Ви саме не користуєтесь, від дітей. Не дозволяйте користуватися електроприладом особам, що не знайомі з його роботою або не читали ці вказівки. У разі застосування недосвідченими особами прилади несуть в собі небезпеку. Старанно доглядайте за електроприладом. Перевіряйте, щоб рухомі деталі приладу бездоганно працювали та не заїдали, не були пошкодженими або настільки пошкодженими, щоб це могло вплинути на функціонування електроприладу. Пошкоджені деталі треба відремонтувати, перш ніж користуватися ними знов. Велика кількість нещасних випадків спричиняється поганим доглядом за електроприладами. Тримайте різальні інструменти нагостреними та в чистоті. Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряють та легші в експлуатації. Використовуйте електроприлад, приладдя до нього, робочі інструменти т.і. відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та спе- цифіку виконуваної роботи. Використання електроприладів для робіт, для яких вони не передбачені, може призвести до небезпечних ситуацій. Правильне поводження та користування приладами, що працюють на акумуляторних батареях Заряджайте акумуляторні батареї лише в заряджувальних пристроях, рекомендованих виготовлювачем. Використання заряджувального пристрою для акумуляторних батарей, для яких він не передбачений, може призводити до пожежі. Використовуйте в електроприладах лише рекомендовані акумуляторні батареї. Використання інших акумуляторних батарей може призводити до травм та пожежі. Не зберігайте акумуляторну батарею, якою Ви саме не користуєтесь, поряд із канцелярськими скріпками, ключами, гвіздками, гвинтами та іншими невеликими металевими предметами, які можуть спричинити перемикання контактів. Коротке замикання між контактами акумуляторної батареї може спричиняти опіки або пожежу. При неправильному використанні з акумуляторної батареї може потекти рідина. Уникайте контакту з нею. При випадковому контакті промийте відпо- відне місце водою. Якщо рідина потрапила в очі, додатково зверніться до лікаря. Акумуляторна рідина може спричиняти подразнення шкіри або опіки.

Віддавайте свій прилад на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Це забезпечить безпечність приладу на довгий час. Вказівки з техніки безпеки для ударних шуруповертів При роботах, коли гвинт може зачепити заховану електропроводку, тримайте електроінструмент за ізольовані рукоятки. Зачеплення гвинтом проводки, що знаходиться під напругою, може заряджувати також і металеві частини електроінструмента та призводити до удару електричним струмом. Закріплюйте оброблюваний матеріал. За допомогою затискного пристрою або лещат оброблюваний матеріал фіксується надійніше ніж при триманні його в

Добре тримайте електроприлад. При закручуванні і розкручуванні гвинтів можуть коротко виникати високі реакційні моменти. Перед тим, як покласти електроприлад, зачекайте, поки він не зупиниться. Адже робочий інструмент може зачепитися за що-небудь, що призведе до втрати контролю над електроприладом. Не відкривайте акумуляторну батарею. Існує небезпека короткого замикання. Захищайте акумуляторну батарею від тепла, зокрема, напр., від сонячних променів, вогню, води та вологи. Існує небезпека

При пошкодженні або неправильній експлуатації акумуляторної батареї може виходити пар. Впустіть свіже повітря і – у разі скарг – зверніться до лікаря. Пар може подразнювати дихальні шляхи. Використовуйте акумулятор лише з Вашим електроприладом Bosch. Лише за таких умов акумулятор буде захищений від небезпечного перевантаження.

Гострими предметами, як напр., гвіздками чи викрутками, а також зовнішніми силовими діями можна пошкодити акумуляторну батарею. Можливе внутрішнє коротке замикання, загоряння, утворення диму, вибух або перегрів акумуляторної батареї. Опис продукту і послуг Прочитайте всі застереження і вказівки. Недотримання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм. Будь ласка, розгорніть сторінку із зображенням приладу і тримайте її перед собою увесь час, коли будете читати інструкцію. OBJ_BUCH-832-007.book Page 133 Thursday, September 8, 2016 9:07 AM134 | Українська 1 609 92A 2CV | (8.9.16) Bosch Power Tools Призначення приладу Електроприлад призначений для закручування та викручування гвинтів, а також для закручування та відкручування гайок зазначеного розміру. Лампочка в електроінструменті призначена для підсвітлювання безпосередньої зони роботи, вона не придатна для освітлювання приміщень у будинку. Зображені компоненти Нумерація зображених компонентів посилається на зображення електроприладу на сторінці з малюнком. 1 Патрон 2 Фіксуюча втулка 3 Шнур для перенесення 4 Кріплення для пояса* 5 Акумуляторна батарея* 6 Кнопка розблокування акумуляторної батареї* 7 Перемикач напрямку обертання 8 Вимикач 9 Світлодіод «Power Light» 10 Рукоятка (з ізольованою поверхнею) 11 Біта з шаровим фіксатором* 12 Універсальний затискач біт* 13 Біта* 14 Робочий інструмент (напр., муфта)* 15 Вугляні щітки 16 Кришка *Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя. Технічні дані Акумуляторний ударний гвинтоверт GDR 14,4 V-LI GDR 18 V-LI Товарний номер 3 601 JA1 4.. 3 601 JA1 3.. Ном. напруга В= 14,4 18 Кількість обертів на холостому ходу

0 –2800 0 –2800 Кількість ударів

0 –3200 0 –3200 Макс. обертальний момент, жорстка посадка відпов. до ISO 5393 Нм 150* 160* машинних гвинтівØ мм M6 –M14 M6 –M14

¼" з внутрішнім шестигранником ¼" з внутрішнім шестигранником Вага відповідно до EPTA-Procedure 01:2014 кг 1,5/1,7* 1,6/1,8* Допустима температура навколишнього середовища –при заряджанні –при експлуатації

0...+45 -20...+50 0...+45 -20...+50 Рекомендовані акумулятори GBA 14,4V.. GBA 18V.. Рекомендовані зарядні пристрої AL18.. GAL 3680 AL18.. GAL 3680 *в залежності від використовуваної акумуляторної батареї ** Обмежена потужність при температурах <0 °C Акумуляторний ударний гвинтоверт GDS 14,4 V-LI GDS 18 V-LI Товарний номер 3 601 JA1 T.. 3 601 JA1 S.. Ном. напруга В= 14,4 18 Кількість обертів на холостому ходу

0–2800 0 –2800 Кількість ударів

0–3200 0 –3200 Макс. обертальний момент, жорстка посадка відпов. до ISO 5393 Нм 170* 180* машинних гвинтівØ мм M6 – M16 M6 –M16

Вага відповідно до EPTA-Procedure 01:2014 кг 1,5/1,7* 1,6/1,8* *в залежності від використовуваної акумуляторної батареї **Обмежена потужність при температурах <0 °C OBJ_BUCH-832-007.book Page 134 Thursday, September 8, 2016 9:07 AMУкраїнська | 135 Bosch Power Tools 1 609 92A 2CV | (8.9.16) Інформація щодо шуму і вібрації Значення звукової емісії отримані відповідно до EN 60745-2-2. Оцінений як А рівень звукового тиску від приладу, як правило, становить: звукове навантаження 96 дБ(A); звукова потужність 107 дБ(A). Похибка K=3 дБ. Вдягайте навушники! Сумарна вібрація a

(векторна сума трьох напрямків) та похибка K визначені відповідно до EN 60745: закручування гвинтів і гайок максимально допустимого розміру: a

Зазначений в цих вказівках рівень вібрації був визначений за процедурою, визначеною в EN 60745; нею можна користуватися для порівняння електроінструментів. Він придатний також і для попередньої оцінки вібраційного навантаження. Зазначений рівень вібрації стосується головних робіт, для яких застосовується електроприлад. Однак при застосуванні електроінструменту для інших робіт, роботі з різним приладдям або з іншими змінними робочими інструментами або при недостатньому технічному обслуговуванні рівень вібрації може бути іншим. В результаті вібраційне навантаження протягом всього інтервалу використання приладу може значно зростати. Для точної оц інки вібраційного навантаження треба враховувати також і інтервали часу, коли прилад вимкнутий або, хоч і увімкнутий, але саме не в роботі. Це може значно зменшити вібраційне навантаження протягом всього інтервалу використання приладу. Визначте додаткові заходи безпеки для захисту від вібрації працюючого з приладом, як напр.: технічне обслуговування електроприладу і робочих інструментів, нагрівання рук, організація робочих процесів. Допустима температура навколишнього середовища –при заряджанні –при експлуатації

0...+45 -20...+50 0...+45 -20...+50 Рекомендовані акумулятори GBA 14,4V.. GBA 18V.. Рекомендовані зарядні пристрої AL18.. GAL 3680 AL18.. GAL 3680 Акумуляторний ударний гвинтоверт GDX 14,4 V-LI GDX 18 V-LI Товарний номер 3 601 JB8 0.. 3 601 JB8 1.. Ном. напруга В= 14,4 18 Кількість обертів на холостому ходу

0 –2800 0 –2800 Кількість ударів

0 –3200 0 –3200 Макс. обертальний момент, жорстка посадка відпов. до ISO 5393 –¼" з внутрішнім шестигранником

машинних гвинтівØ мм M6 –M16 M6 –M16

¼" з внутрішнім шестигранником

¼" з внутрішнім шестигранником

Вага відповідно до EPTA-Procedure 01:2014 кг 1,5/1,7* 1,6/1,8* Допустима температура навколишнього середовища –при заряджанні –при експлуатації

0...+45 -20...+50 0...+45 -20...+50 Рекомендовані акумулятори GBA 14,4V.. GBA 18V.. Рекомендовані зарядні пристрої AL18.. GAL 3680 AL18.. GAL 3680 *в залежності від використовуваної акумуляторної батареї ** Обмежена потужність при температурах <0 °C Акумуляторний ударний гвинтоверт GDS 14,4 V-LI GDS 18 V-LI *в залежності від використовуваної акумуляторної батареї **Обмежена потужність при температурах <0 °C OBJ_BUCH-832-007.book Page 135 Thursday, September 8, 2016 9:07 AM136 | Українська 1 609 92A 2CV | (8.9.16) Bosch Power Tools Заява про відповідність Ми заявляємо під нашу одноособову відповідальність, що описаний у розділі «Teхнічні дані» продукт відповідає усім відповідним положенням Директив 2009/125/ЕС (Розпо- рядження 1194/2012), 2011/65/EU, 2014/30/EU, 2006/42/EС, включаючи їх зміни, а також наступним нормам: EN 60745-1, EN 60745-2-2, EN 50581. Технічна документація (2006/42/EC): Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017

Заряджання акумуляторної батареї Користуйтеся лише зарядними пристроями, що перелічені на сторінці з приладдям. Лише на ці зарядні пристрої розрахований літієво-іонний акумулятор, що використовується у Вашому приладі. Вказівка: Акумулятор постачається частково зарядженим. Щоб акумулятор міг реалізувати свою повну ємність, перед тим, як перший раз працювати з приладом, акумулятор треба повністю зарядити у зарядному

Літієво-іонний акумулятор можна заряджати коли завгодно, це не скорочує його експлуатаційний ресурс. Переривання процесу заряджання не пошкоджує акумулятор. Літієво-іонний акумулятор захищений від глибокого розряджання за допомогою «системи Electronic Cell Protection (ECP)». При розрядженому акумуляторі прилад завдяки схемі захисту вимикається. Робочий інструмент більше не рухається. Після автоматичного вимикання електроприладу більше не натискуйте на вимикач. Це може по

кодити акумуляторну батарею. Зважайте на вказівки щодо видалення. Виймання акумулятора В акумуляторі 5 передбачені два ступені блокування, покликані запобігти випадінню акумулятора при ненавмисному натисканні на кнопку розблокування акумулятора 6. Встромлений в електроприлад акумулятор тримається у положенні завдяки пружині. Щоб вийняти акумуляторну батарею 5, натисніть на кнопку розблокування 6 та витягніть акумуляторну батарею з електроприладу, потягнувши її вперед. Не застосовуйте при цьому силу. Заміна робочого інструмента (див. мал. A–C) Перед усіма маніпуляціями з електроприладом (напр., технічним обслуговуванням, заміною робо- чого інструмента тощо), а також при його транспор- туванні і зберіганні виймайте акумуляторну бата- рею з електроприладу. При ненавмисному увімкненні вимикача існує небезпека поранення. Регулярно прочищайте вентиляційні щілини Вашого електроприладу. Вентилятор електромотора затягує пил у корпус, сильне накопичення металевого пилу може призвести до електричної небезпеки. GDR 14,4 V-LI/GDR 18 V-LI/GDX 14,4 V-LI/GDX 18 V-LI: Встромляння робочого інструмента Потягніть фіксуючу втулку 2 уперед, встроміть робочий інструмент до упору в затискач робочого інструмента 1 і знову відпустіть фіксуючу втулку 2, щоб зафіксувати робочий інструмент. Використовуйте лише біти з шаровим фіксатором 11 (DIN 3126-E6.3). Інші біти 13 можна встромляти через універсальний затискач біт з шаровим фіксатором 12. Виймання робочого інструмента Потягніть ф іксуючу втулку 2 уперед і вийміть робочий інструмент. GDS14,4V-LI/GDS18V-LI/GDX14,4V-LI/GDX18V-LI: Коли будете встромляти робочий інструмент, слідкуйте за тим, щоб він добре сів на патрон. Якщо робочий інструмент не буде добре сидіти на затискачі, він може зіскочити в процесі закручування. Надіньте робочий інструмент 14 на чотирикутний хвостовик затискача робочого інструмента 1. В силу своєї конструкції робочий інструмент 14 сідає на патрон з невеликим зазором 1; це не впливає на функціональну здатність/небезпеку. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-832-007.book Page 136 Thursday, September 8, 2016 9:07 AMУкраїнська | 137 Bosch Power Tools 1 609 92A 2CV | (8.9.16)

Принцип роботи Затискач робочого інструмента 1 з робочим інструментом приводиться в дію електромотором через коробку передач і ударний механізм. Робоча операція розподіляється на дві фази: закручування та затягування (ударний механізм активований). Ударний механізм вмикається в дію, тільки-но гвинт перестає просуватися і виникає перевантаження двигуна. Ударний механізм перетворює силу мотора в рівномірні удари з обертанням. При розкручуванні гвинтів або гайок ця операція виконується в зворотному порядку. Початок роботи Встромляння акумуляторної батареї Встановіть перемикач напрямку обертання 7 в середнє положення, щоб запобігти ненавмисному вмиканню електроприладу. Встроміть заряджений акумулятор 5 спереду в ніжку електроприладу, щоб акумулятор добре зафіксувався. Встановлення напрямку обертання (див.мал. D) За допомогою перемикача напрямку обертання 7 можна міняти напрямок обертання інструмента. Однак це не можливо, якщо натиснутий вимикач 8. Обертання праворуч: Для закручування гвинтів і затягування гайок посуньте перемикач напрямку обертання 7 до упору ліворуч. Обертання ліворуч: Для послаблення або відкручування гвинтів і гайок посуньте перемикач напрямку обертання 7 до упору праворуч. Вмикання/вимикання Щоб увімкнути електроприлад, натисніть на вимикач 8 і тримайте його натиснутим. Лампа 9 загоряється при злегка або повністю натиснутому вимикачі 8 і підсвічує робоче місце при поганому

Щоб вимкнути електроприлад, відпустіть вимикач 8. З міркувань заощадження електроенергії вмикайте електроінструмент лише тоді, коли Ви збираєтесь користуватися ним. Регулювання кількості обертів Кількість обертів увімкнутого електроприладу можна плавно регулювати більшим чи меншим натисканням на вимикач 8. При легкому натисканні на вимикач 8 прилад працює з малою кількістю обертів. Із збільшенням сили натискування кількість обертів збільшується. Вказівки щодо роботи Приставляйте електроприлад до гайки/гвинта лише у вимкнутому стані. Робочі інструменти, що обертаються, можуть зісковзувати. Обертальний момент залежить від тривалості ударів. Максимальний обертальний момент складається з суми усіх окремих обертальних моментів, реалізованих шляхом ударів. Максимальний обертальний момент досягається при тривалості ударів 6–10 секунд. Після цього момент затягування зростає лише незначним чином. Тривалість ударів треба визначати окремо для кожного необхідного моменту затягування. Фактичний момент затягування треба завжди перевіряти динамометричним

Гвинтові з’єднання з жорсткою, пружною або м’якою

Якщо експериментальним способом вимірювати і переводити в графічну форму обертальні моменти, що досягаються протягом серії ударів, то Ви отримаєте криву обертальних моментів. Висота кривої відповідає максимальному обертальному моменту, її

показує, протягом якого часу цей максимум був досягнутий. Форма кривої обертального моменту залежить від таких

–міцність гвинтів/гайок – вид основи (шайба, тарілчаста пружина, прокладка) –міцність матеріалу, що з’єднується – змащення гвинтового з’єднання З цього витікають такі випадки застосування: – Жорстка посадка – при прикручуванні металу до металу з використанням підкладних шайб. Після відносно короткої тривалості ударів досягається максимальний обертальний момент (крута форма кривої). Зайво довга тривалість ударів шкодить

– Пружна посадка – при прикручуванні металу до металу, але з використанням пружинних кілець, тарілчастих пружин, розпірних прогоничів або

в/гайок з конусною посадочною поверхнею, а також з використанням подовжувачів. – М’яка посадка – при прикручуванні, напр, металу до деревини, або при використанні свинцевих або волоконних шайб. При пружній або м’якій посадці максимальний момент затягування менший ніж при жорсткій посадці. Потребується також значно довша тривалість ударів. OBJ_BUCH-832-007.book Page 137 Thursday, September 8, 2016 9:07 AM138 | Українська 1 609 92A 2CV | (8.9.16) Bosch Power Tools Орієнтувальні значення макс. моментів затягування гвинтів Значення в Нм, розраховані на підставі напруженого поперечного перерізу; коефіцієнт використання границі текучості при розтягуванні – 90% (коефіцієнт тертя μ

= 0,12). Завжди перевіряйте для контролю момент затягування динамометричним ключем.

При закручуванні товстих і довгих гвинтів у твердий матеріал рекомендується спочатку просвердлити отвір з діаметром, що відповідає внутрішньому діаметру різьби,

довжини гвинта. Вказівка: Слідкуйте за тим, щоб в електроінструмент не потрапили дрібні металеві деталі. Кріплення для пояса Завдяки кріпленню 4 електроприлад можна зачепити, напр., за пояс. Це звільнить Вам руки, електроприлад завжди буде у Вас під рукою. Вказівки щодо оптимального поводження з акумулятором Захищайте акумулятор від вологи і води. Зберігайте акумулятор лише при температурі від –20 °C до 50 °C. Зокрема, не залишайте акумулятор влітку в

Час від часу прочищайте вентиляційні отвори акумулятора м’яким, чистим і сухим пензликом. Занадто коротка тривалість роботи після заряджання свідчить про те, що акумулятор вичерпав себе і його треба

Зважайте на вказівки щодо видалення. Технічне обслуговування і сервіс Технічне обслуговування і очищення Перед усіма маніпуляціями з електроприладом (напр., технічним обслуговуванням, заміною робо- чого інструмента тощо), а також при його транспор- туванні і зберіганні виймайте акумуляторну бата- рею з електроприладу. При ненавмисному увімкненні вимикача існує небезпека поранення. Щоб електроприлад працював якісно і надійно, тримайте прилад і вентиляційні отвори в чистоті. Заміна вугляних щіток (див. мал. E) Перевіряйте довжину вугляних щіток прибл. кожні 2–3 місяці і при необхідності міняйте обидві вугляні

Ніколи не замінюйте лише одну вугляну щітку окремо! Вказівка: Використовуйте лише придбані на Bosch вугляні щітки, що призначені для Вашого продукту. – За допомогою придатної викрутки зніміть ковпачки 16. – Замініть підпружинені вугляні щітки 15

прикрутіть ковпачки. Сервіс та надання консультацій щодо використання продукції Сервісна майстерня відповість на запитання стосовно ремонту і технічного обслуговування Вашого виробу. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя

При всіх запитаннях і при замовленні запчастин, будь ласка, обов’язково зазначайте 10-значний товарний номер, що знаходиться на заводській табличці електроприладу. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бо

ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

ТОВ «Роберт Бош» Cервісний центр електроінструментів вул. Крайня, 1, 02660, Київ-60

Тел.: (044) 4 90 24 07 (багатоканальний) E-Mail: pt-service.ua@bosch.com Офіційний сайт: www.bosch-powertools.com.ua Адреса Регіональних гарантійних сервісних майстерень зазначена в Національному гарантійному талоні. Класи міцності відповідно до DIN 267 Стандартні гвинти Високоміцні гвинти

OBJ_BUCH-832-007.book Page 138 Thursday, September 8, 2016 9:07 AMҚaзақша | 139 Bosch Power Tools 1 609 92A 2CV | (8.9.16) Транспортування На додані літієво-іонні акумуляторні батареї розповсюджуються вимоги щодо транспортування небезпечних вантажів. Акумуляторні батареї можуть перевозитися користувачем автомобільним транспортом без необхідності виконання додаткових норм. При пересилці третіми особами (напр.: повітряним транспортом або транспортним експедитором) потрібно додержуватися особливих вимог щодо упаковки та маркування. В цьому випадку при підготовці посилки повинен приймати участь експерт з небезпечних

Відсилайте акумуляторну батарею лише з непошкодженим корпусом. Заклейте відкриті контакти та запакуйте акумуляторну батарею так, щоб вона не совалася в упаковці. Дотримуйтеся, будь ласка, також можливих додаткових національних приписів.
