ПОСІБНИК КОРИСТУВАЧА GCR 180 Professional BOSCH

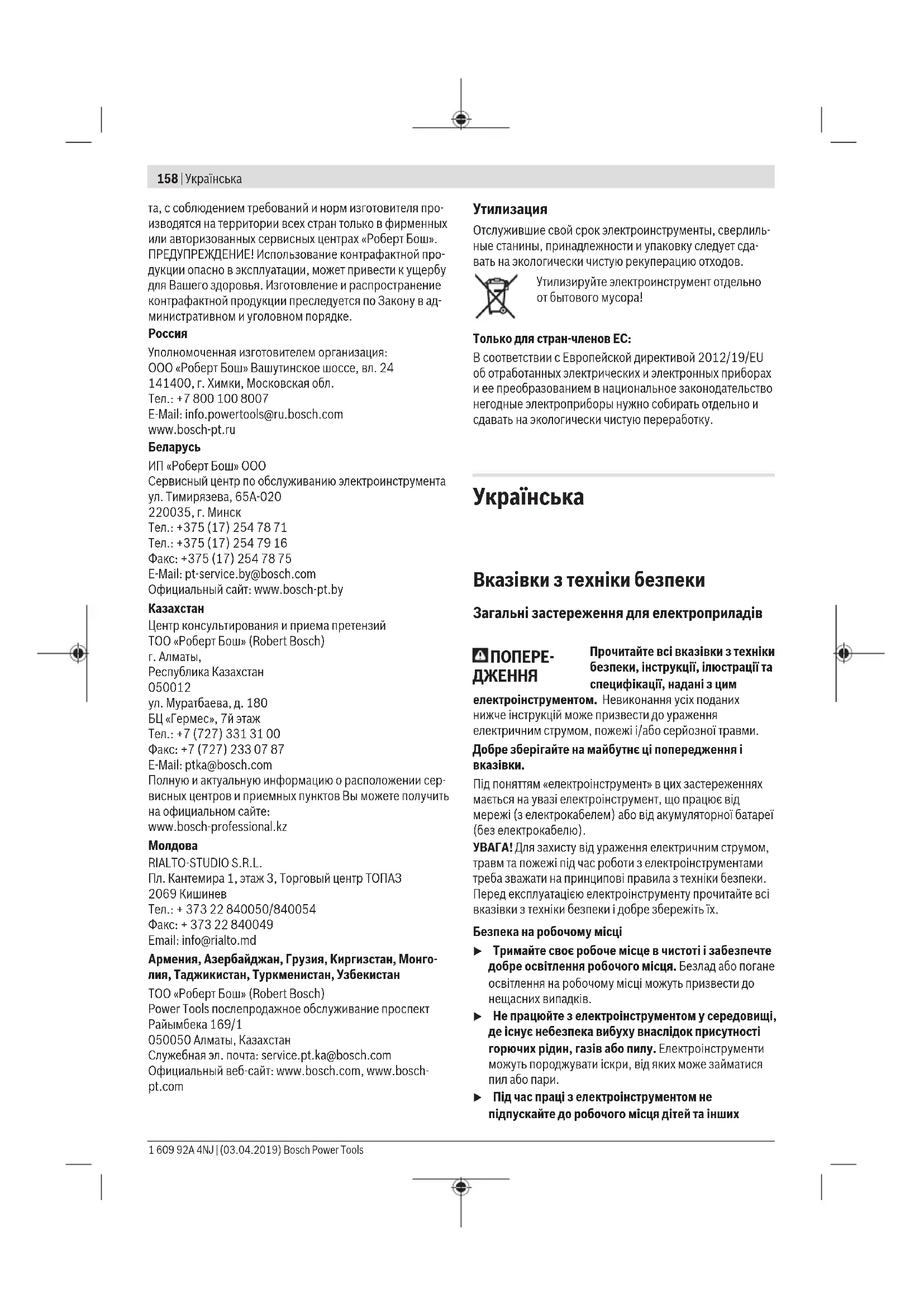

Вказівки з техніки безпеки Загальні застереження для електроприладів

Прочитайте всі вказівки з техніки безпеки, інструкції, ілюстрації та специфікації, надані з цим електроінструментом. Невиконання усіх поданих нижче інструкцій може призвести до ураження електричним струмом, пожежі і/або серйозної травми. Добре зберігайте на майбутнє ці попередження і

Під поняттям «електроінструмент» в цих застереженнях мається на увазі електроінструмент, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю). УВАГА! Для захисту від ураження електричним струмом, травм та пожежі під час роботи з електроінструментами треба зважати на принципові правила з техніки безпеки. Перед експлуатацією електроінструменту прочитайте всі вказівки з техніки безпеки і добре збережіть їх. Безпека на робочому місці u Тримайте своє робоче місце в чистоті і забезпечте добре освітлення робочого місця. Безлад або погане освітлення на робочому місці можуть призвести до нещасних випадків. u Не працюйте з електроінструментом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. Електроінструменти можуть породжувати іскри, від яких може займатися пил або пари. u Під час праці з електроінструментом не підпускайте до робочого місця дітей та інших 1 609 92A 4NJ | (03.04.2019) Bosch Power ToolsУкраїнська | 159 людей. Ви можете втратити контроль над електроінструментом, якщо Ви не будете зосереджені на виконанні роботи. Електрична безпека u Штепсель електроінструмента повинен пасувати до розетки. Не дозволяється міняти щось в штепселі. Для роботи з електроінструментами, що мають захисне заземлення, не використовуйте адаптери. Використання оригінального штепселя та належної розетки зменшує ризик ураження електричним

u Уникайте контакту частин тіла із заземленими поверхнями, напр., трубами, батареями опалення, плитами та холодильниками. Коли Ваше тіло заземлене, існує збільшена небезпека ураження електричним струмом. u Захищайте електроінструменти від дощу і вологи. Попадання води в електроінструмент збільшує ризик ураження електричним струмом. u Не використовуйте мережний шнур живлення не за призначенням. Ніколи не використовуйте мережний шнур для перенесення або перетягування електроінструмента або витягання штепселя з розетки. Захищайте кабель від тепла, мастила, гострих країв та рухомих деталей електроінструмента. Пошкоджений або закручений кабель збільшує ризик ураження електричним

u Для зовнішніх робіт обов’язково використовуйте лише такий подовжувач, що придатний для зовнішніх робіт. Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик ураження електричним струмом. u Якщо не можна запобігти використанню електроінструмента у вологому середовищі, використовуйте пристрій захисного вимкнення. Використання пристрою захисного вимкнення зменшує ризик ураження електричним струмом. Безпека людей u Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з електроінструментом. Не користуйтеся електроінструментом, якщо Ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або ліків. Мить неуважності при користуванні електроінструментом може призвести до серйозних

u Використовуйте засоби індивідуального захисту. Завжди вдягайте захисні окуляри. Застосування засобів індивідуального захисту для відповідних умов, напр.,захисної маски, спецвзуття, що не ковзається, каски та навушників, зменшує ризик травм. u Уникайте випадкового вмикання. Перш ніж увімкнути електроінструмент в електромережу або під’єднати акумуляторну батарею, брати його в руки або переносити, впевніться в тому, що електроінструмент вимкнений. Тримання пальця на вимикачі під час перенесення електроінструмента або підключення в розетку увімкнутого електроінструмента може призвести до травм. u Перед тим, як вмикати електроінструмент, приберіть налагоджувальні інструменти або гайковий ключ. Перебування налагоджувального інструмента або ключа в частині електроінструмента, що обертається, може призвести до травм. u Уникайте неприродного положення тіла. Завжди зберігайте стійке положення та тримайте рівновагу. Це дозволить Вам краще контролювати електроінструмент у небезпечних ситуаціях. u Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся й одяг до деталей, що рухаються. Просторий одяг, довге волосся та прикраси можуть потрапити в деталі, що

u Якщо існує можливість монтувати пиловідсмоктувальні або пилоуловлюючі пристрої, переконайтеся, щоб вони були добре під’єднані та правильно використовувалися. Використання пиловідсмоктувального пристрою може зменшити небезпеки, зумовлені пилом. u Добре знання електроінструментів, отримане в результаті частого їх використання, не повинно призводити до самовпевненості й ігнорування принципів техніки безпеки. Необережна дія може в одну мить призвести до важкої травми. Правильне поводження та користування електроінструментами u Не перевантажуйте електроінструмент. Використовуйте такий електроінструмент, що спеціально призначений для відповідної роботи. Зпридатним електроінструментом Ви з меншим ризиком отримаєте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності. u Не користуйтеся електроінструментом з пошкодженим вимикачем. Електроінструмент, який не вмикається або не вимикається, є небезпечним і його треба відремонтувати. u Перед тим, як регулювати що-небудь в електроінструменті, міняти приладдя або ховати електроінструмент, витягніть штепсель із розетки та/або витягніть акумуляторну батарею. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску електроінструмента. u Ховайте електроінструменти, якими Ви саме не користуєтеся, від дітей. Не дозволяйте користуватися електроінструментом особам, що не знайомі з його роботою або не читали ці вказівки. Використання електроінструментів недосвідченими особами може бути небезпечним. u Старанно доглядайте за електроінструментами і приладдям. Перевіряйте, щоб рухомі деталі електроінструмента були правильно розташовані Bosch Power Tools 1 609 92A 4NJ | (03.04.2019)160 | Українська та не заїдали, не були пошкодженими або у будь- якому іншому стані, який міг би вплинути на функціонування електроінструмента. Пошкоджені електроінструменти потрібно відремонтувати, перш ніж користуватися ними знову. Велика кількість нещасних випадків спричиняється поганим доглядом за електроінструментами. u Тримайте різальні інструменти нагостреними та в чистоті. Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряють та легші в експлуатації. u Використовуйте електроінструмент, приладдя до нього, робочі інструменти тощо відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та специфіку виконуваної роботи. Використання електроінструментів для робіт, для яких вони не передбачені, може призвести до небезпечних

u Тримайте рукоятки і поверхні захвату сухими і чистими, слідкуйте, щоб на них не було оливи або густого мастила. Слизькі рукоятки і поверхні захвату унеможливлюють безпечне поводження з електроінструментом та його контролювання в неочікуваних ситуаціях.

u Віддавайте свій електроінструмент на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Це забезпечить роботу пристрою протягом тривалого

Вказівки з техніки безпеки для алмазних

u У разі свердління, яке потребує використання води, відводьте воду від робочого місця оператора або використовуйте пристрої для збирання рідин. Такі застережні заходи забезпечують сухість робочої зони оператора і зменшують ризик ураження електричним струмом. u При виконанні робіт, при яких приладдя може зачепити заховану електропроводку або власний шнур живлення, тримайте інструмент за ізольовані поверхні. Зачеплення приладдям проводки, що знаходиться під напругою, може призвести до зарядження металевих частин електроінструмента та до ураження електричним струмом. u Під час свердління алмазним дрилем користуйтеся засобами захисту органів слуху. Шум може пошкодити слух. u Якщо коронка заклинилася, припиніть притискати інструмент донизу і вимкніть інструмент. З’ясуйте та усуньте причину заклинення. u Перед повторним увімкненням алмазного дриля у заготовці перевірте, чи здатна коронка вільно обертатись. Якщо коронка заклинилася, дриль може не увімкнутися, інструмент може бути перевантажений або алмазний дриль може від'єднатися від заготовки. u Прикріплюючи свердлильну станину дюбелями і кріпленнями до поверхні, переконайтеся, що кріплення здатне утримувати електроінструмент і не давати йому соватися під час використання. Якщо поверхня слабка або пориста, дюбель може вирватись і свердлильна станина відірветься від

u Закріплюючи свердлильну станину за допомогою вакуумної плити, встановлюйте її на гладку, чисту, непористу поверхню. Не закріплюйте свердлильну станину на ламінованих поверхнях, напр., на плитці і покриттях з композитних матеріалів. Якщо поверхня не є рівною, пласкою або добре закріпленою, плита може відірватися від поверхні. u Перед виконанням або під час свердління переконайтеся, що вакуум достатній. Якщо вакуум недостатній, вакуумна плита може від'єднатися від

u Якщо електроінструмент закріплений лише за допомогою вакуумної плити свердлити дозволяється виключно у напрямку донизу. У разі втрати вакууму вакуумна плита від’єднується від

u Перед свердлінням крізь стіни або стелі забезпечте безпеку людей і робочої зони з іншого боку. Коронка може вийти крізь отвір або керн може випасти з іншого боку. u Не використовуйте цей електроінструмент для мокрого свердління над головою. Попадання води в електроінструмент збільшує ризик ураження електричним струмом. u Для знаходження захованих в стіні труб або електропроводки користуйтеся придатними приладами або зверніться в місцеве підприємство електро-, газо- і водопостачання. Зачеплення електропроводки може призводити до пожежі та ураження електричним струмом. Зачеплення газової труби може призводити до вибуху. Зачеплення водопроводної труби може завдати шкоду матеріальним цінностям або призвести до ураження електричним струмом. u Вдягайте взуття, що не ковзається. Так Ви можете уникнути поранень, які можуть виникнути внаслідок ковзання на гладких поверхнях. u Ніколи не працюйте з електроінструментом без доданого автомата захисного вимкнення (PRCD). u Зважайте на те, щоб люди, що працюють у робочій зоні, і власне інструмент не мали контакту з водою, що виходить. u Ніколи не відходьте від робочого інструмента, поки він повністю не зупиниться. Робочий інструмент, що ще рухається по інерції, може спричинити тілесні ушкодження. 1 609 92A 4NJ | (03.04.2019) Bosch Power ToolsУкраїнська | 161 u Перед монтажем електродриля правильно встановіть свердлильну станину. Правильний монтаж є важливим для забезпечення бездоганної роботи приладу. u Перш ніж працювати з електродрилем, надійно закріпіть його на свердлильній станіні. Зсунення електродриля в свердлильній станині може призвести до втрати контролю. u Монтуйте свердлильну станину на твердій, рівній поверхні. Якщо свердлильна станина совається або хитається, неможливо рівномірно та впевнено вести електродриль. u Не допускайте потрапляння шнура живлення в робочу зону. Пошкоджений або закручений кабель збільшує ризик ураження електричним струмом. u Не перенавантажуйте свердлильну станину і не використовуйте її в якості драбини або риштовання. При перевантаженні свердлильної станини або вилізанні на неї можливе зміщення центру ваги угору і перевертання станини. u Зберігайте свердлильну станину, якою Ви саме не користуєтеся, далеко від дітей. Не дозволяйте користуватися електроінструментом особам, що не знайомі з його роботою або не читали ці вказівки. У разі застосування недосвідченими особами прилади несуть в собі небезпеку. u Перед усіма роботами зі свердлильною станиною або електродрилем, у випадку перерв у роботі або тривалого невикористання затисніть гальмо для запобігання ненавмисному пересуванню. u Дозволяється підключати електроінструмент лише до електромереж із захисним проводом і достатніми характеристиками. u Завжди надійно закріплюйте свердлильну станину за допомогою дюбеля або вакууму (приладдя), щоб уникнути ненавмисного перекидання свердлильної станини після встановлення алмазного дриля і свердлильної коронки. u Слідкуйте за тим, щоб водопровідні шланги, з'єднувальні деталі, а також водоуловлювальне кільце (приладдя) були у бездоганному стані. Заміняйте пошкоджені або спрацьовані деталі перед наступним використанням. Витікання води з деталей електроприладу збільшує ризик ураження електричним струмом. Опис продукту і послуг Прочитайте всі застереження і вказівки. Невиконання вказівок з техніки безпеки та інструкцій може призвести до ураження електричним струмом, пожежі та/або важких серйозних травм. Будь ласка, дотримуйтеся ілюстрацій на початку інструкції з експлуатації. Призначення приладу Переносний алмазний дриль GDB180WE+ GCR180 Алмазний дриль Електроінструмент призначений для використання разом з охолоджуваними алмазними свердлильними коронками і системою подачі води для мокрого свердлення бетону та залізобетону. Електроінструмент можна використовувати у комбінації з пристроєм для відсмоктування (водоуловлювальним кільцем і вологовідсмоктувачем/пилосмоком. Електроінструмент призначений для сухого свердління неохолоджуваними алмазними коронками в цеглі, пісковику, газобетоні і кахлі з використанням придатного відсмоктувального пристрою. У стаціонарному режимі електроінструмент дозволяється використовувати лише у комбінації зі станиною GCR180. Працювати над головою не дозволяється. Алмазна свердлильна станина Алмазна свердлильна станина призначена для монтажу алмазних дрилів Bosch GDB180WE. Монтувати інші інструменти не дозволяється. Станину можна закріпити за допомогою швидкозатискної стійки на підлозі або на стіні. Алмазну свердлильну станину можна закріпити за допомогою вакууму (приладдя) на підлозі або (з додатковим кріпленням) на стіні. Закріплення над головою не дозволяється. Зображені компоненти Нумерація зображених компонентів посилається на зображення електроінструмента і свердлильної станини на сторінках з малюнком. Алмазний дриль (1)

(2) Кнопка фіксації вимикача (3) Ватерпас для вертикального вирівнювання (4) Ватерпас для горизонтального вирівнювання (5) Перемикач швидкості (6) Кулачкова муфта (7) Свердлильний шпиндель (8) Свердлильна коронка

(9) Рукоятка (з ізольованою поверхнею) (10) Запірний кран для води (11) Під’єднувач (12) Адаптер для підключення води (13) Відсмоктувальний адаптер (14) Витяжний патрубок

(15) Відсмоктувальний шланг

(16) Пристрій захисного вимкнення (PRCD)

Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя. Bosch Power Tools 1 609 92A 4NJ | (03.04.2019)162 | Українська Алмазна свердлильна станина (17) Мальтійське колесо (з ізольованою поверхнею) (18) Гвинт на кріпленні для приладу (19) Кріплення для приладу (20) Свердлильна колона (21) Верхній гвинт регулювання кута свердління (22) Нівелірний гвинт (23) Водоуловлювальне кільце

(24) Нижній гвинт регулювання кута свердління (25) Нижній щиток (26) Зубчаста рейка (27) Затискна гайка регулювання кута свердління (28) Шестерня подачі (29) Стояночне гальмо (30) Дюбель для кам’яної кладки/дюбель для бетону

(31) Швидкозатискний шпиндель

(33) Натяжна пружина водоуловлювального кільця

(34) Напрямні ковзання (35) Шестигранна гайка напрямних ковзання (10шт.) (36) Нарізна шпилька напрямних ковзання (10шт.)

Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя. Технічні дані Переносний алмазний дриль GDB180WE+ GCR180 Алмазний дриль GDB 180 WE Товарний номер 3601A898.. Ном. споживана потужність Вт 2000 Корисна потужність Вт 1340 Ном. кількість обертів n

Діаметр свердління – в кам’яній кладці,

мм 40–180 – в кам’яній кладці,

мм 0–180 – в бетоні, оптимально мм 40–150 – в бетоні, можливо мм 0–180 Патрон 11/4"UNC Макс. тиск водопостачання бар 3 Вага відповідно до EPTA-Procedure01:2014 кг 5,2 Алмазний дриль GDB 180 WE Клас захисту /I Параметри зазначені для номінальної напруги [U] 230 В. При інших значеннях напруги, а також у специфічному для країни виконанні можливі інші параметри. Алмазна свердлильна станина GCR 180 Товарний номер 3601A90100

– Висота мм 767 – Ширина мм 205 – Глибина мм 423,5 Діаметр кріплення мм 60 Розміри свердлильної коронки, макс. – Діаметр мм 180 – Діаметр з водоулов- лювальним кільцем мм 132 – Довжина мм 530 Висота ходу, макс. мм 514 Робоча довжина, макс. мм 455 Вага відповідно до EPTA-Procedure01:2014 кг 9,5 Інформація щодо шуму Значення звукової емісії визначені відповідно до EN62841‑3‑6. А-зважений рівень звукового тиску від електроінструмента, як правило, становить: звукове навантаження 88дБ(A); звукова потужність 99дБ(A). Похибка K=3дБ. Вдягайте навушники! Зазначений в цих вказівках рівень емісії шуму вимірювався за нормованою процедурою, отже ним можна користуватися для порівняння електроінструментів. Він придатний також і для попередньої оцінки емісії шуму. Зазначений рівень емісії шуму стосується основних робіт, для яких застосовується електроінструмент. Однак у разі застосування електроінструмента для інших робіт, роботи з іншим приладдям або у разі недостатнього технічного обслуговування рівень емісії шуму може бути іншим. В результаті емісія шуму протягом всього робочого часу може значно зрости. Для точної оцінки емісії шуму потрібно враховувати також і інтервали часу, коли електроінструмент вимкнутий або, хоч і увімкнутий, але фактично не працює. Це може значно зменшити сумарну емісію шуму протягом робочого часу.

u Перед будь-якими маніпуляціями з електроприладом витягніть штепсель з розетки. 1 609 92A 4NJ | (03.04.2019) Bosch Power ToolsУкраїнська | 163 Монтаж свердлильної станини Підняття свердлильної колони Встановіть свердлильну колону(20) у вертикальне положення. Встроміть нижній гвинт(24) (див. мал. на сторінці із зображенням інструмента). Міцно затягніть нижній гвинт(24) і верхній гвинт(21) за допомогою вилкового гайкового ключа (розмір 17мм). Міцно затягніть затискну гайку(27) за допомогою вилкового гайкового ключа (розмір 24мм). Мальтійське колесо Закрутіть три спиці мальтійського колеса(17) до упору в маточину мальтійського колеса. Мальтійське колесо(17) виконує функцію важеля подачі під час свердління. Для свердління надіньте мальтійське колесо в залежності від потреби з лівого або правого боку до упору на шестерню подачі(28). Щоб зняти мальтійське колесо, з силою потягніть його. Фіксування подачі за допомогою стояночного гальма Перед першим запуском в експлуатацію вкрутіть стояночне гальмо(29) у вільний різьбовий отвір під шестернею подачі(28). Застопоріть подачу перед будь-якими роботами зі свердлильною станиною, під час перерв в роботі, а також коли станина не використовується. Для цього закрутіть стояночне гальмо(29). Для свердління відпустіть стояночне гальмо(29) настільки, щоб мальтійське колесо(17) легко рухалося. При цьому міцно тримайте мальтійське колесо, щоб запобігти неконтрольованому сповзанню електроінструмента. Встромляння електроінструмента (див.мал.A) Слідкуйте за тим, щоб стояночне гальмо(29) було

Відпустіть гвинт кріплення дриля(18) за шийку за допомогою вилкового гайкового ключа (розмір 13мм). Встановіть електроінструмент шийкою зверху до упору в кріплення(19). Поверніть електроінструмент в кріпленні таким чином, щоб до усіх вимикачів був вільний доступ і підключення пилосмока/водяного охолодження до електроінструмента не заважало свердлінню. Затягніть гвинт(18) вилковим гайковим ключем (розмір 13мм). Для свердління надіньте мальтійське колесо(17) з правого або лівого боку на шестерню подачі(28). u Перевірте міцність посадки електроінструмента в

Щоб зняти електроінструмент зі свердлильної станини, виконайте дії у зворотному порядку. Закріплення свердлильної станини Вказівка: Монтуйте свердлильну станину без люфту. Цим Ви уникнете заклинювання свердлильної коронки та виривання сегментів. Закріпіть свердлильну станину відповідно до типу поверхні за допомогою дюбеля або вакууму над запланованим отвором. Позиціювання свердлильної станини перед закріпленням Відмітьте центр бажаного отвору на основі. Відмітьте зовнішні габарити свердлильної коронки, за допомогою якої Ви бажаєте свердлити, щоб їх центром був центр запланованого отвору. Закріпіть свердлильну станину (з встромленим електроінструментом) за допомогою дюбеля або вакууму таким чином, щоб монтована свердлильна коронка співпадала з намальованими габаритами. Закріплення дюбелем (див.мал.B) Для закріплення свердлильної станини дюбелем (приладдя) просвердліть окремий отвір в кам’яній кладці або бетоні. Відстань між отвором під дюбель та серединою запланованого свердленого отвору

200–300мм Розміри отвору під дюбель: Діаметр Глибина Kам’яна кладка 20мм 85мм Бетон 16мм 50мм Встроміть дюбель для бетону з розпірним клином або дюбель для кам’яної кладки(30). Вкрутіть швидкозатискний шпиндель(31) в дюбель. Надіньте свердлильну станину та підкладну шайбу і прикрутіть за допомогою гайки-баранчика(32). Міцно затягніть гайку-баранчик після нівелювання вилковим гайковим ключем (розмір під ключ 27мм). Закріплення вакуумом (приладдя) Щоб закріпити свердлильну станину за допомогою вакууму, потрібно мати звичайний вакуумний насос і вакуумний комплект Bosch (приладдя). Вакуумний насос повинен відповідати таким мінімальним

Вакуум, не менше: 80% (−800мбар) Для кріплення за допомогою вакууму поверхня повинна бути гладкою і рівною. Використання на штукатурці або кам’яній кладці забороняється. По завершенні підключення вакууму, злегка встановіть нівелірні гвинти(22) на поверхню, щоб свердлильна станина сиділа жорстко і ущільнювальне кільце трохи послабилося. У іншому випадку свердлильна станина сидітиме на ущільнювальному кільці занадто м’яко. Bosch Power Tools 1 609 92A 4NJ | (03.04.2019)164 | Українська Для підключення вакуумного насоса і вакуумного комплекту Bosch прочитайте і виконуйте їхні інструкції з експлуатації. u Точно додержуйтеся вказівок з техніки безпеки та вказівок щодо роботи з вакуумною помпою і вакуумним набором! Нівелювання (не при вакуумному кріпленні) Закручуйте або розкручуйте по одному нівелірні гвинти(22) до тих пір, поки ватерпас(3) на електроінструменті (при вертикальному монтажі) або ватерпас(4) на електроінструменті (при горизонтальному монтажі) не буде точно вирівняний. Тепер закріпіть свердлильну станину за допомогою

Монтаж/заміна свердлильної коронки u Перед усіма роботами зі свердлильною станиною або електродрилем, у випадку перерв у роботі або тривалого невикористання затисніть гальмо для запобігання ненавмисному пересуванню. Вибір свердлильної коронки Свердлильні коронки Bosch мають колірне кодування: – охолоджувані свердлильні коронки: сині – неохолоджувані свердлильні коронки: світло-сірі Монтаж свердлильної коронки u Перевіряйте свердлильні коронки перед встромлянням. Використовуйте лише бездоганні свердлильні коронки. Пошкоджені або деформовані свердлильні коронки можуть призвести до небезпечних ситуацій. Очистіть свердлильну коронку перед встромлянням. Злегка змастіть різьбу свердлильної коронки або побризкайте на неї антикорозійним засобом. Накрутіть свердлильну коронку 11/4"‑UNC(8) на свердлильний шпиндель(7). u Перевірте міцність посадки свердлильної коронки. Неправильно або погано закріплені свердлильні коронки можуть розхитатися під час експлуатації і наразити Вас на небезпеку. Знімання свердлильної коронки u Під час заміни свердлильної коронки обов'язково надівайте захисні рукавички. При тривалій експлуатації електроприладу свердлильна коронка може дуже нагріватися. Відпустіть свердлильну коронку(8) за допомогою вилкового гайкового ключа (розмір 41мм). При цьому притримуйте другим вилковим гайковим ключем (розмір 32мм) двогранний хвостовик свердлильного шпинделя(7). Водяне охолодження/підключення

Якщо під час свердлення охолоджувані або неохолоджувані свердлильні коронки не достатньо охолоджуються, можливе пошкодження алмазних сегментів або свердлильна коронка може застрягти в отворі. Тому при мокрому свердленні слідкуйте за достатнім водяним охолодженням, при сухому свердленні – за працюючим пиловідсмоктувачем. При збільшенні вже існуючого отвору його необхідно ретельно закрити для забезпечення достатнього охолодження свердлильної коронки. u Підключені шланги, запірні клапани або приладдя не повинні заважати в процесі свердління. Підключення водяного охолодження Встановіть адаптер для підключення води(12) на кулачкову муфту(6) і затягніть до упору за стрілкою

Закрийте запірний кран для води(10). Підключіть воду до під’єднувача(11). Брати воду можна з переносного напірного бака для води (приладдя) або від стаціонарного водопровідного крана. Щоб збирати воду, що виступає під час мокрого свердління, необхідно мати водоуловлювальне кільце (приладдя) і вологовідсмоктувач/пилосмок (приладдя). Монтаж водоуловлювального кільця до вологовідсмоктувача (див.мал.C) Водоуловлювальне кільце (див. „Приладдя/запчастини“, Сторінка167) призначене для використання разом з алмазною свердлильною станиноюGCR180 і алмазним дрилемGDB180WE. Проріжте отвір для бажаного діаметра свердління в ущільнювальній кришці. Встроміть натяжну пружину(33) до упору в щілину між нижнім щитком(25) і свердлильною колоною(20). Слідкуйте за тим, щоб вигнута частина натяжної пружини дивилася вниз. Встановіть водоуловлювальне кільце на місце і встроміть натяжну пружину на опорні точки на водоуловлювальному кільці. (Язички на кінцях натяжної пружини слугують для витягування натяжної пружини

Під дією пружини водоуловлювальне кільце разом з ущільненням притискається до основи і разом з вакуумом, що утворюється вологовідсмоктувачем/ пилосмоком, запобігає витіканню води. Під’єднання системи пиловідсмоктування Пил таких матеріалів, як напр., лакофарбових покрить, що містять свинець, деяких видів деревини, мінералів і металу, може бути небезпечним для здоров’я. Торкання або вдихання пилу може викликати у Вас, або у осіб, що знаходяться поблизу, алергічні реакції та/або захворювання дихальних шляхів. Певні види пилу, як напр., дубовий або буковий пил, вважаються канцерогенними, особливо в сполученні з добавками для обробки деревини (хромат, засоби для захисту деревини). Матеріали, що містять азбест, дозволяється обробляти лише спеціалістам. – За можливістю використовуйте придатний для матеріалу відсмоктувальний пристрій. 1 609 92A 4NJ | (03.04.2019) Bosch Power ToolsУкраїнська | 165 – Слідкуйте за доброю вентиляцією на робочому місці. – Рекомендується вдягати респіраторну маску з фільтром класу P2. Додержуйтеся приписів щодо оброблюваних матеріалів, що діють у Вашій країні. Встановіть відсмоктувальний адаптер(13) на кулачкову муфту(6) і затягніть до упору за стрілкою годинника. Підключіть відсмоктувальний шланг(15) відповідного і рекомендованого для цієї системи вологовідсмоктувача/ пилосмока (див. „Приладдя/запчастини“, Сторінка167) до відсмокутвального патрубка(14).

Зміна кута свердління u Перед будь-якими маніпуляціями з електроприладом витягніть штепсель з розетки. u Після кожного налаштування затискайте усі гвинти на свердлильній станині. Викрутіть нижній гвинт(24) регулювання кута свердління за допомогою вилкового гайкового ключа (розмір 17мм) і вийміть його. Відпустіть верхній гвинт(21) вилковим гайковим ключем (розмір 17мм). Відпустіть затискну гайку(27) вилковим гайковим ключем (розмір 24мм). Встановіть необхідний кут свердління свердлильної станини. Знову міцно затягніть затискну гайку(27) за допомогою вилкового гайкового ключа (розмір 24мм). Міцно затягніть верхній гвинт(21) вилковим гайковим ключем (розмір 17мм). u Використовувати свердлильну станину дозволяється лише після того, як будуть затягнені затискна гайка (27) і гвинт (21) регулювання кута свердління. Після свердління поверніть свердлильну колону(20), виконавши процедуру у зворотному порядку, у вертикальне положення (кут свердління 0°). Для цього потрібно знову встромити нижній гвинт(24) і затягнути його вилковим гайковим ключем (розмір 17мм). Початок роботи u Зважайте на напругу в мережі! Напруга в джерелі струму повинна відповідати даним на заводській табличці електроінструмента. u Перед початком роботи проконсультуйтеся щодо запланованих свердлень з компетентним статиком, архітектором або виконробом. Перерізайте арматуру лише за наявності дозволу від інженера-

u При просвердленні стін або підлоги обов’язково перевіряйте відповідні приміщення на предмет перешкод. Перекрийте будівельний майданчик та зробіть опалубку, щоб висвердлена серцевина не

Перевірка пристрою захисного вимкнення (PRCD) на

Кожного разу перед початком роботи перевіряйте справність пристрою захисного вимкнення (PRCD)(16): – Натисніть кнопку TEST на пристрої захисного вимкнення (PRCD). Червоний контрольний індикатор

– Натисніть кнопку RESET. Тепер електроінструмент повинен увімкнутися. Якщо червоний контрольний індикатор не гасне, коли Ви натискаєте кнопку TEST, або якщо він гасне, коли Ви знову вмикаєте електроінструмент, тоді електроінструмент необхідно віддати на перевірку до авторизованого сервісного центру Bosch. u Якщо пристрій захисного вимкнення (PRCD) несправний, користуватися електроінструментом не дозволяється.

Натисніть кнопку RESET на пристрої захисного вимкнення (PRCD)(16). Свердління з охолодженням: Відкрийте запірний кран для води(10). Щоб увімкнути електроінструмент, натисніть на вимикач(1) і тримайте його натисненим. Щоб зафіксувати натиснений вимикач, додатково натисніть на фіксатор(2).

Відпустіть вимикач(1). Якщо вимикач зафіксований, спочатку натисніть на нього і потім відпустіть його. Свердління з охолодженням: Закрийте запірний кран для води(10). Після закінчення роботи від'єднайте під’єднувач(11) від води. Відкрийте запірний кран для води(10) та дайте залишкам води стекти. Обмеження пускового струму Електроніка електроінструмента забезпечує м’який запуск двигуна і запобігає занадто високому пусковому

Захист від повторного пуску Захист від повторного пуску запобігає неконтрольованому запуску електроінструмента після перебоїв з електропостачанням. Щоб знову увімкнути електроінструмент, натисніть кнопку RESET на пристрої захисного вимкнення (PRCD)(16). Після цього встановіть вимикач(1) у вимкнене положення і знов увімкніть електроінструмент. Встановлення кількості обертів За допомогою перемикача швидкості(5) можна встановлювати два діапазони кількості обертів. Ці швидкості рекомендуються для таких діаметрів розсвердлювального отвору: – 1 швидкість: 80–180мм – 2 швидкість: 25–60мм Bosch Power Tools 1 609 92A 4NJ | (03.04.2019)166 | Українська Вказівки щодо роботи u Перед будь-якими маніпуляціями з електроприладом витягніть штепсель з розетки. Для свердління відпустіть стояночне гальмо(29) настільки, щоб мальтійське колесо(17) легко рухалося. При цьому міцно тримайте мальтійське колесо, щоб запобігти неконтрольованому сповзанню електроінструмента. Засвердлюйте отвір на 1-й швидкості з невеликою кількістю обертів до тих пір, поки свердлильна коронка не буде обертатися без вібрацій у розсвердлювальному матеріалі. Потім при необхідності перейдіть на 2‑у

Сила натискування на прилад залежить від розсвердлювального матеріалу. Працюйте з рівномірним натисканням. Час від часу злегка виводьте свердлильну коронку з отвору, щоб з алмазних сегментів зійшов свердлильний шлам або пил. За допомогою мальтійського колеса(17) опустіть електроінструмент на необхідну глибину свердління. Після цього знову підніміть його, щоб було повністю видно свердлильну коронку. Для досягнення максимальної робочої довжини необхідно витягнути висвердлену серцевину, як тільки свердлильна коронка повністю заповниться. Після цього знов встроміть свердлильну коронку у отвір і продовжуйте свердлення до максимальної глибини. Запобіжна муфта При заклиненні або сіпанні свердлильної коронки привод свердлильного шпинделя вимикається. У такому випадку негайно вимкніть електроінструмент, щоб запобігти зношенню і перегріву. Відпустіть свердлильну коронку за допомогою відповідного вилкового гайкового ключа, повертаючи його праворуч і ліворуч. При цьому обережно витягніть електроінструмент з отвору. Захист від перевантаження У випадку перевищення порогу перевантаження електроінструмент починає помітно пульсувати. Зменшуйте силу натискування, поки електроінструмент не почне знову працювати нормально. Якщо не зменшити силу натискання, електроінструмент вимикається. Після цього Ви можете знову увімкнути електроінструмент, але надалі потрібно працювати з меншою силою натискання. Видалення висвердленої серцевини Свердління з охолодженням: Після свердління не перекривайте відразу воду, щоб вимити шлам між свердлильною коронкою і висвердленою серцевиною. Якщо висвердлена серцевина міцно сидить у свердлильній коронці, постукайте м’яким шматком деревини або пластмаси по свердлильній коронці, щоб вибити висвердлену серцевину. За потреби виштовхайте висвердлену серцевину стрижнем через кінець свердлильної коронки, яким вона встромлюється в

Вказівка: Не стукайте твердими предметами по свердлильній коронці (небезпека деформації)! Технічне обслуговування і сервіс Технічне обслуговування і очищення u Перед будь-якими маніпуляціями з електроприладом витягніть штепсель з розетки. u Для якісної і безпечної роботи тримайте електроприлад і вентиляційні отвори в чистоті. Завжди тримайте зубчасту рейку(26) та напрямні поверхні свердлильної колони(20) в чистоті. Очищуйте свердлильний шпиндель(7) після закінчення роботи. Час від часу оббризкуйте свердлильний шпиндель та свердлильну коронку(8) антикорозійним

Якщо треба поміняти під’єднувальний кабель, це треба робити на фірмі Bosch або в сервісній майстерні для електроінструментів Bosch, щоб уникнути небезпек. Юстування напрямних ковзання (див.мал.D) З часом напрямні ковзання(34) можуть зношуватися і між ними і свердлильною колоною може утворитися просвіт. Щоб усунути цей просвіт, необхідно юстувати напрямні ковзання. Відпустіть усі десять шестигранних гайок(35) вилковим гайковим ключем (розмір 13мм). Потім рівномірно підтягніть нарізні шпильки(36), поки просвіт не зведеться до мінімуму. Знов затягніть усі десять шестигранних гайок. Заміна напрямних ковзання потрібна лише тоді, коли зноситься ковзний шар (червона фарба). Це трапляється тоді, коли червоної фарби вже нема і стає видно основу. Рекомендується, щоб заміну здійснював авторизований сервісний центр Bosch для електроінструментів. 1 609 92A 4NJ | (03.04.2019) Bosch Power ToolsҚазақ | 167 Транспортування Свердлильну станину зі встромленим електроінструментом можна переставляти. Для цього пересуньте електроінструмент за допомогою мальтійського колеса(17) якомога ближче до нижнього щитка, щоб зменшити небезпеку перекидання. Щоб зробити транспортування безпечнішим, вийміть електроінструмент зі свердлильної станини. Приладдя/запчастини Водоуловлювальне кільце (GCR180) 2 608 550 621 Ущільнювальна кришка водоуловлювального кільця (GCR180)

Монтажний комплект: – для бетону 2 608 002 000 – для кам’яної кладки 2 607 000 745 Комплект дюбелів для бетону 2 608 002 001 Вакуумний комплект 2 608 550 623 Ущільнювальна гума для вакуумного комплекту (GCR180)

Напірний бак для води 2 609 390 308 Адаптер G1/2" 2 608 598 043 Вологовідсмоктувач/пилосмок GAS 35MAFC Вологовідсмоктувач/пилосмок GAS 55MAFC Сервіс і консультації з питань застосування В сервісній майстерні Ви отримаєте відповідь на Ваші запитання стосовно ремонту і технічного обслуговування Вашого продукту. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя

При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

Бош Сервісний Центр електроінструментів вул. Крайня 1 02660 Київ 60 Тел.: +380 44 490 2407 Факс: +380 44 512 0591 E-Mail: pt-service@ua.bosch.com www.bosch-professional.com/ua/uk Адреса Регіональних гарантійних сервісних майстерень за- значена в Національному гарантійному талоні.

Електроінструменти, свердлильні станини, приладдя і упаковку треба здавати на екологічно чисту повторну

Не викидайте електроінструменти в побутове

Лише для країнЄС: Відповідно до Європейської директиви 2012/19/EU щодо відпрацьованих електричних і електронних приладів і її перетворення в національне законодавство непридатні до вживання електроінструменти треба збирати окремо і здавати на екологічно чисту рекуперацію.

Заява про відповідність ЄС Мизаявляємо під нашу одноособову відповідальність, що названі вироби відповідають усім чинним положенням нищеозначених директив і розпоряджень, а також нижчеозначеним нормам. Технічна документація зберігається у: *

алмазний дриль Товарний номер
