Bruk alltid egnede klær. Ikke bruk vide klær eller smyk- ker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. Hvis det kan monteres støvavsug- og oppsamlingsinn- retni nger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv. ADVARSEL OBJ_BUCH-832-007.book Page 69 Thursday, September 8, 2016 9:07 AM70 | Norsk 1 609 92A 2CV | (8.9.16) Bosch Power Tools Omhyggelig bruk og håndtering av elektroverktøy Ikke overbelast verktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et pas- sende elektroverktøy arbeider du bedre og sikrere i det an- gitte effektområdet. Ikke bruk elektroverktøy med defekt på-/av-bryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. Trekk støpselet ut av stikkontakten og/eller fjern bat- teriet før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger maskinen bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøy- et. Elektroverktøy som ikke er i bruk må oppbevares util- gjengelig for barn. Ikke la maskinen brukes av perso- ner som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de bru- kes av uerfarne personer. Vær nøye med vedlikeholdet av elektroverktøyet. Kon- troller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La disse skadede delene repareres før elektroverktøy- et brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre. Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til an- dre formål enn det som er angitt kan føre til farlige situasjo- ner. Omhyggelig bruk og håndtering av batteridrevne verktøy Lad batteriet kun opp i ladeapparater som er anbefalt av produsenten. Det oppstår brannfare hvis et ladeappa- rat som er egnet til en bestemt type batterier, brukes med andre batterier. Bruk derfor kun riktig type batterier for elektroverk- tøyene. Bruk av andre batterier kan medføre skader og brannfare. Hold batteriet som ikke er i bruk unna binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjen- stander, som kan lage en forbindelse mellom kontakte- ne. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann. Ved gal bruk kan det lekke væske ut av batteriet. Unn- gå kontakt med denne væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øy- nene, må du i tillegg oppsøke en lege. Batterivæske som renner ut kan føre til irritasjoner på huden eller forbrennin- ger. Service Elektroverktøyet ditt skal alltid kun repareres av kvali- fisert fagpersonale og kun med originale reservedeler. Slik opprettholdes verktøyets sikkerhet. Sikkerhetsinformasjon for slagskrutrekker Hold elektroverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der skruen kan treffe på skjulte strømledninger. Kontakt mellom skruen og en spennings- førende ledning kan også sette elektroverktøyets metall- deler under spenning og føre til elektriske støt. Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden. Hold elektroverktøyet godt fast. Ved tiltrekking eller løs- ning av skruer kan det ett øyeblikk oppstå høye reaksjons- momenter. Vent til elektroverktøyet er stanset helt før du legger det ned. Innsatsverktøyet kan kile seg fast og føre til at du mister kontrollen over elektroverktøyet. Batteriet må ikke åpnes. Det er fare for kortslutning. Beskytt batteriet mot varme, f. eks. også mot permanent solinnvirkning, ild, vann og fuktig- het. Det er fare for eksplosjoner. Ved skader og usakkyndig bruk av batteriet kan det slippe ut damp. Tilfør frisk luft og gå til lege hvis det oppstår helseproblemer. Dampene kan irritere ånde- drettsorganene. Bruk batteriet kun i kombinasjon med Bosch el-verk- tøyet. Kun slik beskyttes batteriet mot farlig overbelast- ning. Batteriet kan bli skadet av spisse gjenstander som spi- ker eller skrutrekker eller på grunn av påvirkning fra ytre krefter. Resultat kan bli intern kortslutning, og det kan da komme røyk fra batteriet, eller batteriet kan ta fyr, eksplodere eller bli overopphetet. Produkt- og ytelsesbeskrivelse Les gjennom alle advarslene og anvisnin- gene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige ska- der. Brett ut utbrettssiden med bildet av maskinen, og la denne si- den være utbrettet mens du leser bruksanvisningen. Formålsmessig bruk Elektroverktøyet er beregnet til inndreiing og løsing av skruer og til tiltrekking og løsing av mutre i angitt målområde. Lyset til dette elektroverktøyet brukes til å belyse selve ar- beidsområdet, og er ikke egnet som rombelysning i boliger. Illustrerte komponenter Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden. 1 Verktøyfeste 2 Låsehylse 3 Bæreløkke 4 Belteholdeklips* 5 Batteri* OBJ_BUCH-832-007.book Page 70 Thursday, September 8, 2016 9:07 AMNorsk | 71 Bosch Power Tools 1 609 92A 2CV | (8.9.16) 6 Batteri-låsetast* 7 Høyre-/venstrebryter 8 På-/av-bryter 9 Lampen «Power Light» 10 Håndtak (isolert grepflate) 11 Skrubits med kulelås* 12 Universalbitsholder* 13 Skrubits* 14 Innsatsverktøy (f. eks. skruelement)* 15 Kullbørster 16 Deksel *Illustrert eller beskrevet tilbehør inngår ikke i standard-leveran- sen. Det komplette tilbehøret finner du i vårt tilbehørsprogram. Tekniske data Akku-slagskrutrekker GDR 14,4 V-LI GDR 18 V-LI Produktnummer 3 601 JA1 4.. 3 601 JA1 3.. Nominell spenning V= 14,4 18 Tomgangsturtall min

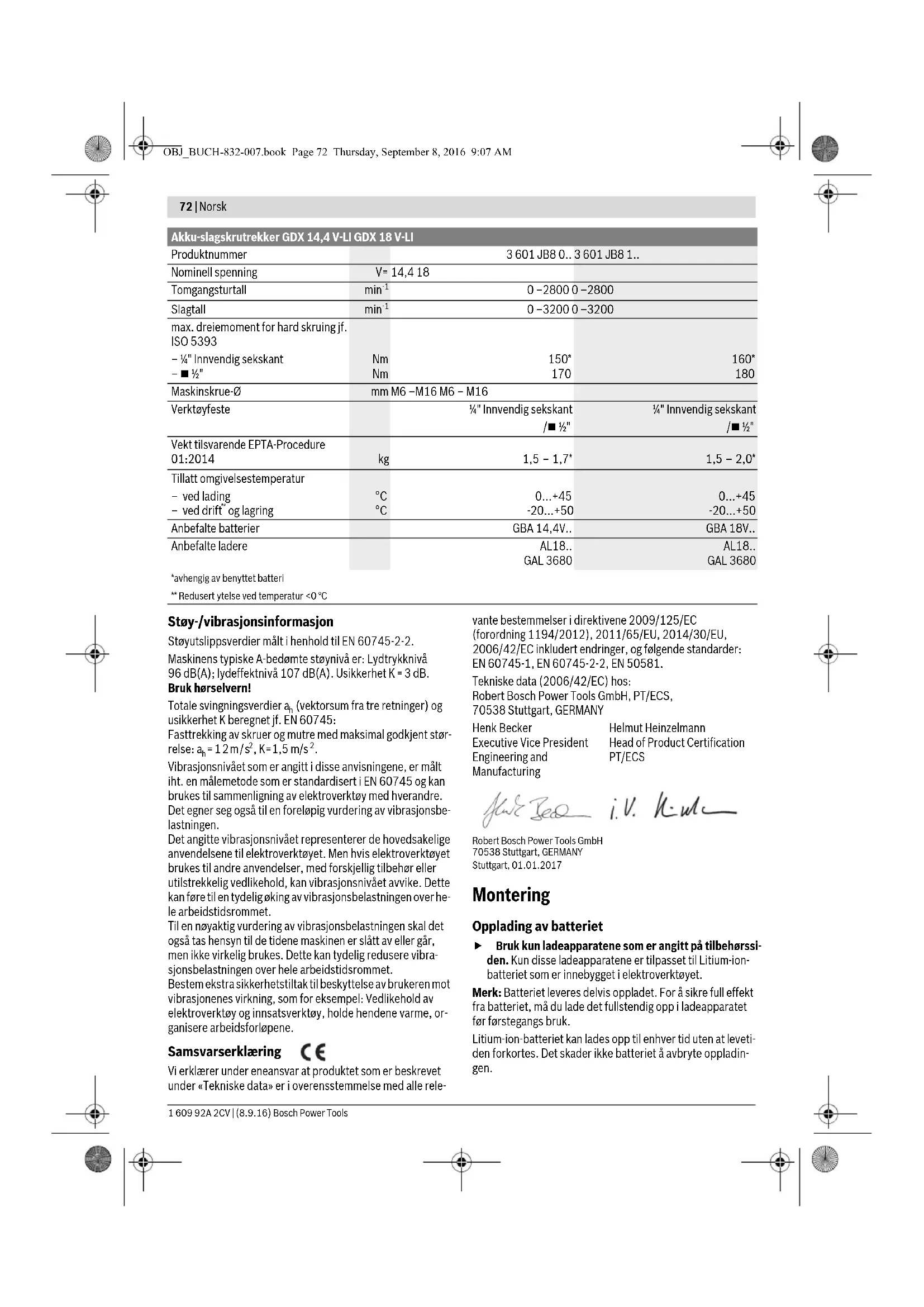

0...+45 -20...+50 0...+45 -20...+50 Anbefalte batterier GBA 14,4V.. GBA 18V.. Anbefalte ladere AL18.. GAL 3680 AL18.. GAL 3680 *avhengig av benyttet batteri ** Redusert ytelse ved temperatur <0 °C OBJ_BUCH-832-007.book Page 71 Thursday, September 8, 2016 9:07 AM72 | Norsk 1 609 92A 2CV | (8.9.16) Bosch Power Tools Støy-/vibrasjonsinformasjon Støyutslippsverdier målt i henhold til EN 60745-2-2. Maskinens typiske A-bedømte støynivå er: Lydtrykknivå 96 dB(A); lydeffektnivå 107 dB(A). Usikkerhet K=3 dB. Bruk hørselvern! Totale svingningsverdier a

(vektorsum fra tre retninger) og usikkerhet K beregnet jf. EN 60745: Fasttrekking av skruer og mutre med maksimal godkjent stør- relse: a

Vibrasjonsnivået som er angitt i disse anvisningene, er målt iht. en målemetode som er standardisert i EN 60745 og kan brukes til sammenligning av elektroverktøy med hverandre. Det egner seg også til en foreløpig vurdering av vibrasjonsbe- lastningen. Det angitte vibrasjonsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre anvendelser, med forskjellig tilbehør eller utilstrekkelig vedlikehold, kan vibrasjonsnivået avvike. Dette kan føre til en tydelig øking av vibrasjonsbelastningen over he- le arbeidstidsrommet. Til en nøyaktig vurdering av vibrasjonsbelastningen skal det også tas hensyn til de tidene maskinen er slått av eller går, men ikke virkelig brukes. Dette kan tydelig redusere vibra- sjonsbelastningen over hele arbeidstidsrommet. Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, or- ganisere arbeidsforløpene. Samsvarserklæring Vi erklærer under eneansvar at produktet som er beskrevet under «Tekniske data» er i overensstemmelse med alle rele- vante bestemmelser i direktivene 2009/125/EC (forordning 1194/2012), 2011/65/EU, 2014/30/EU, 2006/42/EC inkludert endringer, og følgende standarder: EN 60745-1, EN 60745-2-2, EN 50581. Tekniske data (2006/42/EC) hos: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Montering Opplading av batteriet Bruk kun ladeapparatene som er angitt på tilbehørssi- den. Kun disse ladeapparatene er tilpasset til Litium-ion- batteriet som er innebygget i elektroverktøyet. Merk: Batteriet leveres delvis oppladet. For å sikre full effekt fra batteriet, må du lade det fullstendig opp i ladeapparatet før førstegangs bruk. Litium-ion-batteriet kan lades opp til enhver tid uten at leveti- den forkortes. Det skader ikke batteriet å avbryte oppladin- gen. Akku-slagskrutrekker GDX 14,4 V-LI GDX 18 V-LI Produktnummer 3 601 JB8 0.. 3 601 JB8 1.. Nominell spenning V= 14,4 18 Tomgangsturtall min

0...+45 -20...+50 0...+45 -20...+50 Anbefalte batterier GBA 14,4V.. GBA 18V.. Anbefalte ladere AL18.. GAL 3680 AL18.. GAL 3680 *avhengig av benyttet batteri ** Redusert ytelse ved temperatur <0 °C Henk Becker Executive Vice President Engineering and Manufacturing Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-832-007.book Page 72 Thursday, September 8, 2016 9:07 AMNorsk | 73 Bosch Power Tools 1 609 92A 2CV | (8.9.16) Litium-ion-batteriet er beskyttet av «Electronic Cell Protecti- on (ECP)» mot total utlading. Når batteriet er utladet, kobles elektroverktøyet ut med en beskyttelseskobling: Innsatsverk- tøyet beveger seg ikke lenger. Trykk etter automatisk utkobling av elektroverktøyet ikke videre på på-/av-bryteren. Batteriet kan ta skade. Følg informasjonene om kassering. Fjerning av batteriet Batteriet 5 har to låsetrinn som skal hindre at batteriet faller ut ved utilsiktet trykking av batteri-opplåsingstasten 6. Så len- ge batteriet er satt inn i el-verktøyet, holdes det i posisjon av en fjær. Til fjerning av batteriet 5 trykker du opplåsingstasten 6 og trekker batteriet fremover ut av elektroverktøyet. Ikke bruk makt. Verktøyskifte (se bilde A–C) Ta batteriet ut av elektroverktøyet før alle arbeider på elektroverktøyet utføres (f. eks. vedlikehold, verktøy- skifte osv.) hhv. ved transport og oppbevaring. Det er fare for skader hvis du trykker på på-/av-bryteren ved en feiltagelse. Rengjør ventilasjonsåpningene til elektroverktøyet med jevne mellomrom. Motorviften trekker støv inn i hu- set, og en stor oppsamling av metallstøv kan medføre elek- trisk fare. GDR 14,4 V-LI/GDR 18 V-LI/GDX 14,4 V-LI/GDX 18 V-LI: Innsetting av innsatsverktøy Trekk låsehylsen 2 fremover, skyv innsatsverktøyet helt inn i verktøyfestet 1 og slipp låsehylsen 2 igjen for å låse innsats- verktøyet. Bruk kun skrubits med kulelås 11 (DIN 3126-E6.3). Andre skrubits 13 kan du sette inn med en universalbitsholder med kulelås 12. Fjerning av innsatsverktøyet Trekk låsehylsen 2 fremover og ta ut innsatsverktøyet. GDS14,4V-LI/GDS18V-LI/GDX14,4V-LI/GDX18V-LI: Når du setter inn et verktøy må du passe på at verktøy- et sitter godt fast i verktøyholderen. Hvis innsatsverk- tøyet ikke er sikkert forbundet med verktøyfestet, kan det løsne i løpet av skruingen. Skyv innsatsverktøyet 14 inn på firkanten på verktøyfestet 1. Systemavhengig har innsatsverktøyet 14 litt klaring på verk- tøyfestet 1; dette har ingen innflytelse på funksjonen/sikker- heten. Bruk Funksjon Verktøyfestet 1 med innsatsverktøyet drives av en el-motor via gir og slagverk. Arbeidet inndeles i to faser: Skruing og fasttrekking (slagverk i aksjon). Slagverket starter straks skruforbindelsen kjører seg fast og motoren da belastes. Slagverket forvandler slik motorkraften til regelmessige dreieslag. Skruer eller mutre løsnes på om- vendt måte. Igangsetting Innsetting av batteriet Sett høyre-/venstrebryteren 7 i midtstilling for å beskytte elektroverktøyet mot utilsiktet innkobling. Skyv det oppladede batteriet 5 forfra inn i foten på elektro- verktøyet til batteriet er sikkert låst. Innstilling av rotasjonsretningen (se bilde D) Med høyre-/venstrebryteren 7 kan du endre dreieretningen til elektroverktøyet. Ved trykt på-/av-bryter 8 er dette ikke mu- lig. Høyregang: Til innskruing av skruer og fasttrekking av mutre trykker du høyre-/venstrebryteren 7 helt inn mot venstre. Venstregang: Til løsing hhv. utskruing av skruer og mutre trykker du høyre-/venstregangsbryteren 7 helt mot høyre. Inn-/utkobling Trykk til igangsetting av elektroverktøyet på på-/av-bryteren 8 og hold den trykt inne. Lampen 9 lyser ved litt eller helt inntrykket på-/av-bryter 8 og muliggjør opplysing av arbeidsområdet ved ugunstige lysfor- hold. Til utkobling av elektroverktøyet slipper du på-/av-bryteren

Slå elektroverktøyet kun på når du bruker det for å spare energi. Innstilling av turtallet Du kan innstille turtallet på innkoplet elektroverktøy trinnløst, avhengig av hvor langt du trykker på-/av-bryteren 8 inn. Et svakt trykk på på-/av-bryteren 8 fører til et lavt turtall. Tur- tallet økes med økende trykk. Arbeidshenvisninger Sett elektroverktøyet bare mot mutteren/skruen når det er slått av. Innsatsverktøy som dreier seg kan skli. Dreiemomentet er avhengig av slagets varighet. Det maksi- male dreiemomentet resulterer av alle enkelte dreiemomen- ter som oppstår av slagene. Det maksimale dreiemomentet oppnås etter en slagtid på 6–10 sekunder. Etter denne tiden økes dreiemomentet kun minimalt. Slagtiden må finnes frem for hvert nødvendige dreiemoment. Det virkelige dreiemomentet må alltid kontrolleres med en momentnøkkel. Skruforbindelser med et hardt, fjærende eller mykt feste Hvis dreiemomentene som oppstår i løpet av slagene måles og overføres til et diagram, har du en kurve for utviklingen av OBJ_BUCH-832-007.book Page 73 Thursday, September 8, 2016 9:07 AM74 | Norsk 1 609 92A 2CV | (8.9.16) Bosch Power Tools dreiemomentet. Høyden på kurven tilsvarer det maksimalt mulige dreiemomentet, steilheten viser i løpet av hvilken tid dette oppstår. En dreiemomentutvikling er avhengig av følgende faktorer: – Fastheten til skruer/mutre – Type underlag (skive, tallerkenfjær, tetning) – Fastheten til materialet som skal skrus fast – Smøreforholdene på skruforbindelsen Slik oppstår følgende anvendelsestilfeller: – Hardt feste på skruforbindelser mellom metall og metall ved bruk av underlagsskiver. Etter en relativ kort slagtid er det maksimale dreiemomentet oppnådd (steil karakteris- tikk). Unødvendig lang slagtid skader maskinen. – Fjærende feste på skruforbindelser mellom metall og me- tall, men ved bruk av fjærringer, tallerkenfjærer, stagbolter eller skruer/mutre med konisk feste og ved bruk av forlen- gelser. – Mykt feste på skruforbindelser mellom f.eks. metall og tre, eller ved bruk av bly- eller fiberskive som underlag. Ved fjærende hhv. mykt feste er det maksimale dreiemomen- tet lavere enn ved et hardt feste. Det er også nødvendig med en tydelig lengre slagtid. Omtrentelige verdier for maksimale skrue-dreiemomenter Angivelser i Nm, beregnet ut fra spenningstverrsnittet; utnyttelse av strekkgrensen 90 % (ved friksjonstall μ tot = 0,12). Dreiemo- mentet må alltid kontrolleres med en momentnøkkel. Tips Før innskruing av større, lengre skruer i harde materialer bør du forbore med kjernediameteren til gjengene til ca.

skruelengden. Merk: Pass på at det ikke kommer metalliske smådeler inn i elektroverktøyet. Belteholdeklips Med belteholdeklipsen 4 kan du f. eks. henge elektroverktøy- et i et belte. Du har da begge hender ledig og elektroverktøyet er alltid lett tilgjengelig. Regler for optimal bruk av oppladbare batterier Beskytt batteriet mot fuktighet og vann. Batteriet må kun lagres i et temperaturområde på –20 °C til 50 °C. Ikke la batteriet f.eks. ligge i bilen om sommeren. Rengjør ventilasjonssprekkene på batteriet regelmessig med en myk, ren og tørr pensel. En vesentlig kortere driftstid etter oppladingen er et tegn på at batteriet er oppbrukt og må skiftes ut. Følg informasjonene om kassering. Service og vedlikehold Vedlikehold og rengjøring Ta batteriet ut av elektroverktøyet før alle arbeider på elektroverktøyet utføres (f. eks. vedlikehold, verktøy- skifte osv.) hhv. ved transport og oppbevaring. Det er fare for skader hvis du trykker på på-/av-bryteren ved en feiltagelse. Hold elektroverktøyet og ventilasjonsspaltene alltid rene, for å kunne arbeide bra og sikkert. Utskifting av kullbørster (se bilde E) Sjekk lengden på kullbørstene ca. hver 2–3 måned, og skift ut kullbørstene hvis det er nødvendig. Skift aldri ut kun en kullbørste! Merk: Bruk kun kullbørster som er kjøpt hos Bosch og som er beregnet for dette produktet. –Løsne kappene 16 med en egnet skrutrekker. – Skift ut kullbørstene 15 som står under fjærtrykk og skru kappene på igjen. Kundeservice og rådgivning ved bruk Kundeservicen svarer på dine spørsmål om reparasjon og vedlikehold av produktet samt om reservedeleler. Spreng- skisser og informasjon om reservedeler finner du også på: www.bosch-pt.com Bosch rådgivningsteamet hjelper deg gjerne ved spørsmål an- gående våre produkter og deres tilbehør. Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på elektro- verktøyets typeskilt. Norsk Robert Bosch AS Postboks 350 1402 Ski Tel.: 64 87 89 50 Faks: 64 87 89 55 Transport Li-ion-batteriene i verktøyet underligger kravene for farlig gods. Batteriene kan transporteres på veier av brukeren uten ytterligere krav. Fasthetsklasser jf. DIN 267 Standard-skruer Høyfaste skruer
