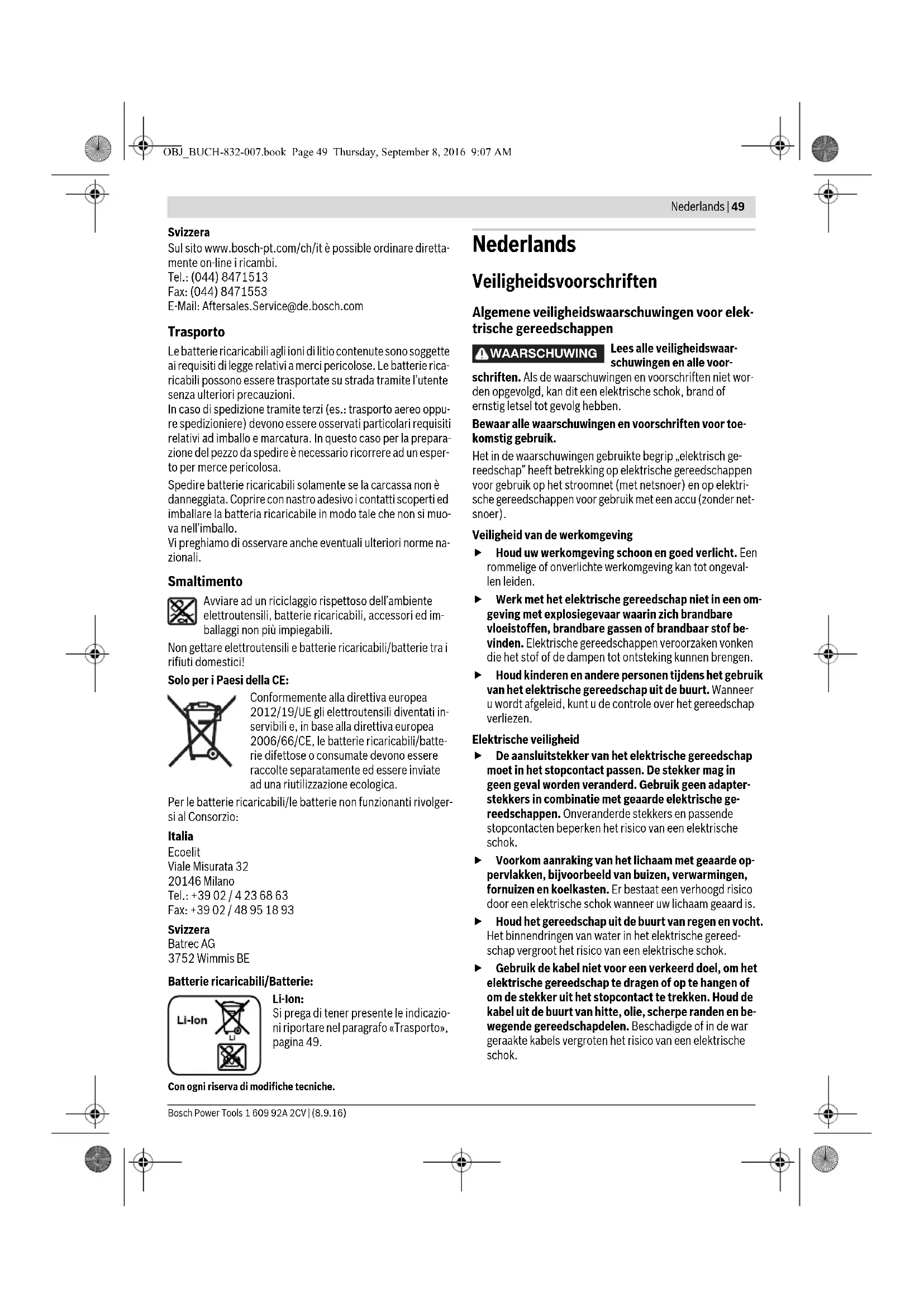

OBJ_BUCH-832-007.book Page 48 Thursday, September 8, 2016 9:07 AMNederlands | 49 Bosch Power Tools 1 609 92A 2CV | (8.9.16) Svizzera Sul sito www.bosch-pt.com/ch/it è possible ordinare diretta- mente on-line i ricambi. Tel.: (044) 8471513 Fax: (044) 8471553 E-Mail: Aftersales.Service@de.bosch.com Trasporto Le batterie ricaricabili agli ioni di litio contenute sono soggette ai requisiti di legge relativi a merci pericolose. Le batterie rica- ricabili possono essere trasportate su strada tramite l’utente senza ulteriori precauzioni. In caso di spedizione tramite terzi (es.: trasporto aereo oppu- re spedizioniere) devono essere osservati particolari requisiti relativi ad imballo e marcatura. In questo caso per la prepara- zione del pezzo da spedire è necessario ricorrere ad un esper- to per merce pericolosa. Spedire batterie ricaricabili solamente se la carcassa non è danneggiata. Coprire con nastro adesivo i contatti scoperti ed imballare la batteria ricaricabile in modo tale che non si muo- va nell’imballo. Vi preghiamo di osservare anche eventuali ulteriori norme na- zionali. Smaltimento Avviare ad un riciclaggio rispettoso dell’ambiente elettroutensili, batterie ricaricabili, accessori ed im- ballaggi non più impiegabili. Non gettare elettroutensili e batterie ricaricabili/batterie tra i rifiuti domestici! Solo per i Paesi della CE: Conformemente alla direttiva europea 2012/19/UE gli elettroutensili diventati in- servibili e, in base alla direttiva europea 2006/66/CE, le batterie ricaricabili/batte- rie difettose o consumate devono essere raccolte separatamente ed essere inviate ad una riutilizzazione ecologica. Per le batterie ricaricabili/le batterie non funzionanti rivolger- si al Consorzio: Italia Ecoelit Viale Misurata 32 20146 Milano Tel.: +39 02 / 4 23 68 63 Fax: +39 02 / 48 95 18 93 Svizzera Batrec AG 3752 Wimmis BE Batterie ricaricabili/Batterie: Li-Ion: Si prega di tener presente le indicazio- ni riportare nel paragrafo «Trasporto», pagina 49. Con ogni riserva di modifiche tecniche. Nederlands Veiligheidsvoorschriften Algemene veiligheidswaarschuwingen voor elek- trische gereedschappen Lees alle veiligheidswaar- schuwingen en alle voor- schriften. Als de waarschuwingen en voorschriften niet wor- den opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toe- komstig gebruik. Het in de waarschuwingen gebruikte begrip „elektrisch ge- reedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektri- sche gereedschappen voor gebruik met een accu (zonder net- snoer). Veiligheid van de werkomgeving Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongeval- len leiden. Werk met het elektrische gereedschap niet in een om- geving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof be- vinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen. Elektrische veiligheid De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapter- stekkers in combinatie met geaarde elektrische ge- reedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. Voorkom aanraking van het lichaam met geaarde op- pervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereed- schap vergroot het risico van een elektrische schok. Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en be- wegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. WAARSCHUWING OBJ_BUCH-832-007.book Page 49 Thursday, September 8, 2016 9:07 AM50 | Nederlands 1 609 92A 2CV | (8.9.16) Bosch Power Tools Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aard- lekschakelaar te gebruiken. Het gebruik van een aardlek- schakelaar vermindert het risico van een elektrische schok. Veiligheid van personen Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereed- schap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het ge- bruik van het elektrische gereedschap kan tot ernstige ver- wondingen leiden. Draag persoonlijke beschermende uitrusting. Draag al- tijd een veiligheidsbril. Het dragen van persoonlijke be- schermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescher- ming, afhankelijk van de aard en het gebruik van het elek- trische gereedschap, vermindert het risico van verwondin- gen. Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap in- geschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onver- wachte situaties beter onder controle houden. Draag geschikte kleding. Draag geen loshangende kle- ding of sieraden. Houd haren, kleding en handschoe- nen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen. Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te ver- zekeren dat deze zijn aangesloten en juist worden ge- bruikt. Het gebruik van een stofafzuiging beperkt het ge- vaar door stof. Zorgvuldige omgang met en zorgvuldig gebruik van elek- trische gereedschappen Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaci- teitsbereik. Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereed- schap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap. Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektri- sche gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. Verzorg het elektrische gereedschap zorgvuldig. Con- troleer of bewegende delen van het gereedschap cor- rect functioneren en niet vastklemmen en of onderde- len zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beënvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschap- pen. Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereed- schappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. Gebruik elektrisch gereedschap, toebehoren, inzetge- reedschappen en dergelijke volgens deze aanwijzin- gen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektri- sche gereedschappen voor andere dan de voorziene toe- passingen kan tot gevaarlijke situaties leiden. Gebruik en onderhoud van accugereedschappen Laad accu’s alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadappa- raat dat voor een bepaald type accu geschikt is, bestaat brandgevaar wanneer het met andere accu’s wordt ge- bruikt. Gebruik alleen de daarvoor bedoelde accu’s in de elek- trische gereedschappen. Het gebruik van andere accu’s kan tot verwondingen en brandgevaar leiden. Voorkom aanraking van de niet-gebruikte accu met pa- perclips, munten, sleutels, spijkers, schroeven en an- dere kleine metalen voorwerpen die overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben. Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien con- tact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelek- te accuvloeistof kan tot huidirritaties en verbrandingen lei- den. OBJ_BUCH-832-007.book Page 50 Thursday, September 8, 2016 9:07 AMNederlands | 51 Bosch Power Tools 1 609 92A 2CV | (8.9.16) Service Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft. Veiligheidsvoorschriften voor slagmoeraanzet- ters Houd het gereedschap aan de geïsoleerde greepvlak- ken vast als u werkzaamheden uitvoert waarbij de schroef verborgen stroomleidingen kan raken. Contact van de schroef met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder span- ning zetten en tot een elektrische schok leiden. Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastge- houden dan u met uw hand kunt doen. Houd het elektrische gereedschap goed vast. Bij het vast- of losdraaien van schroeven kunnen gedurende korte tijd grote reactiemomenten optreden. Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden. Open de accu niet. Er bestaat gevaar voor kortsluiting. Bescherm de accu tegen hitte, bijvoorbeeld ook tegen voortdurend zonlicht, vuur, water en vocht. Er bestaat explosiegevaar. Bij beschadiging en onjuist gebruik van de accu kunnen er dampen vrijkomen. Zorg voor frisse lucht en raad- pleeg bij klachten een arts. De dampen kunnen de lucht- wegen irriteren. Gebruik de accu alleen in combinatie met uw Bosch elektrische gereedschap. Alleen zo wordt de accu tegen gevaarlijke overbelasting beschermd. Door scherpe voorwerpen, zoals bijv. spijkers of schroevendraaiers of door krachtinwerking van bui- tenaf kan de accu beschadigd worden. Het kan tot een interne kortsluiting leiden en de accu doen branden, ro- ken, exploderen of oververhitten. Product- en vermogensbeschrijving Lees alle veiligheidswaarschuwingen en al- le voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Vouw de uitvouwbare pagina met de afbeelding van het ge- reedschap open en laat deze pagina opengevouwen terwijl u de gebruiksaanwijzing leest. Gebruik volgens bestemming Het elektrische gereedschap is bestemd voor het indraaien en losdraaien van schroeven en voor het vastdraaien en losdraai- en van moeren met de aangegeven afmetingen. Het licht van dit elektrische gereedschap is bestemd om het directe werkbereik van het elektrische gereedschap te ver- lichten en is niet geschikt voor ruimteverlichting in het huis- houden. Afgebeelde componenten De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen. 1 Gereedschapopname 2 Vergrendelingshuls 3 Draagriem 4 Riemclip* 5 Accu* 6 Accu-ontgrendelingsknop* 7 Draairichtingschakelaar 8 Aan/uit-schakelaar 9 Lamp „Power Light” 10 Handgreep (geïsoleerd greepvlak) 11 Bit met kogelsluiting* 12 Universeelbithouder* 13 Bit* 14 Inzetgereedschap (bijv. dopsleutel)* 15 Koolborstels 16 Afdekkapje

• Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehoren- programma. Technische gegevens Accuslagmoeraanzetter GDR 14,4 V-LI GDR 18 V-LI Productnummer 3 601 JA1 4.. 3 601 JA1 3.. Nominale spanning V= 14,4 18 Onbelast toerental min

0 –3200 0 –3200 Max. draaimoment harde schroef- verbinding volgens ISO 5393 Nm 150* 160* Machineschroef-Ø mm M6 –M14 M6 – M14 *afhankelijk van gebruikte accu** beperkt vermogen bij temperaturen <0 °C OBJ_BUCH-832-007.book Page 51 Thursday, September 8, 2016 9:07 AM52 | Nederlands 1 609 92A 2CV | (8.9.16) Bosch Power Tools Gereedschapopname binnenzeskantleutel ¼" binnenzeskantleutel ¼" Gewicht volgens EPTA-Procedure 01:2014 kg 1,4 – 1,7* 1,5 – 1,9* Toegestane omgevingstemperatuur –bij het laden –bij het gebruik

Gewicht volgens EPTA-Procedure 01:2014 kg 1,4 – 1,7* 1,5 – 1,9* Toegestane omgevingstemperatuur –bij het laden –bij het gebruik

0...+45 -20...+50 0...+45 -20...+50 Aanbevolen accu’s GBA 14,4V.. GBA 18V.. Aanbevolen laadapparaten AL18.. GAL 3680 AL18.. GAL 3680 *afhankelijk van gebruikte accu ** beperkt vermogen bij temperaturen <0 °C Accuslagmoeraanzetter GDX 14,4 V-LI GDX 18 V-LI Productnummer 3 601 JB8 0.. 3 601 JB8 1.. Nominale spanning V= 14,4 18 Onbelast toerental min

Gewicht volgens EPTA-Procedure 01:2014 kg 1,5 – 1,7* 1,5 – 2,0* *afhankelijk van gebruikte accu ** beperkt vermogen bij temperaturen <0 °C Accuslagmoeraanzetter GDR 14,4 V-LI GDR 18 V-LI *afhankelijk van gebruikte accu ** beperkt vermogen bij temperaturen <0 °C OBJ_BUCH-832-007.book Page 52 Thursday, September 8, 2016 9:07 AMNederlands | 53 Bosch Power Tools 1 609 92A 2CV | (8.9.16) Informatie over geluid en trillingen Geluidsemissiewaarden vastgesteld volgens EN 60745-2-2. Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend: geluidsdrukniveau 96 dB(A); geluidsvermogen- niveau 107 dB(A). Onzekerheid K=3 dB. Draag een gehoorbescherming. Totale trillingswaarden a

(vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 60745: Vastdraaien van schroeven en moeren van de maximaal toe- gestane maat: a

Het in deze gebruiksaanwijzing vermelde trillingsniveau is ge- meten met een volgens EN 60745 genormeerde meetmetho- de en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlo- pige inschatting van de trillingsbelasting. Het aangegeven trillingsniveau representeert de voornaam- ste toepassingen van het elektrische gereedschap. Als echter het elektrische gereedschap wordt gebruikt voor andere toe- passingen, met verschillende accessoire, met afwijkende in- zetgereedschappen of onvoldoende onderhoud, kan het tril- lingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen. Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillings- belasting gedurende de gehele arbeidsperiode duidelijk ver- minderen. Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: Onder- houd van elektrische gereedschappen en inzetgereedschap- pen, warm houden van de handen, organisatie van het ar- beidsproces. Conformiteitsverklaring We verklaren op onze verantwoordelijkheid dat het onder „Technische gegevens” beschreven product aan alle desbe- treffende bepalingen van de richtlijnen 2009/125/EC (verordening 1194/2012), 2011/65/EU, 2014/30/EU, 2006/42/EC inclusief van de wijzigingen ervan voldoet en met de volgende normen overeenstemt EN 60745-1, EN 60745-2-2, EN 50581. Technisch dossier (2006/42/EC) bij: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Montage Accu opladen Gebruik alleen de oplaadapparaten die op de toebeho- renpagina vermeld staan. Alleen deze oplaadapparaten zijn afgestemd op de bij het elektrische gereedschap ge- bruikte lithiumionaccu. Opmerking: De accu wordt gedeeltelijk opgeladen geleverd. Om de volledige capaciteit van de accu te verkrijgen, laadt u voor het eerste gebruik de accu volledig in het oplaadappa- raat op. De lithiumionaccu kan op elk moment worden opgeladen zon- der de levensduur te verkorten. Een onderbreking van het op- laden schaadt de accu niet. De lithiumionaccu is door middel van „Electronic Cell Protec- tion (ECP)” beschermd tegen te sterk ontladen. Als de accu leeg is, wordt het elektrische gereedschap door een veilig- heidsschakeling uitgeschakeld. Her inzetgereedschap be- weegt niet meer. Druk na het automatisch uitschakelen van het elektri- sche gereedschap niet meer op de aan/uit-schakelaar. De accu kan anders beschadigd worden. Neem de voorschriften ten aanzien van de afvalverwijdering in acht. Accu verwijderen De accu 5 beschikt over twee vergrendelingsstanden die moeten voorkomen dat de accu bij het onbedoeld indrukken van de accuontgrendelingsknop 6 uit de machine valt. Zolang de accu in het elektrische gereedschap is geplaatst, wordt de- ze door een veer op de juiste plaats gehouden. Toegestane omgevingstemperatuur –bij het laden –bij het gebruik

0...+45 -20...+50 0...+45 -20...+50 Aanbevolen accu’s GBA 14,4V.. GBA 18V.. Aanbevolen laadapparaten AL18.. GAL 3680 AL18.. GAL 3680 Accuslagmoeraanzetter GDX 14,4 V-LI GDX 18 V-LI *afhankelijk van gebruikte accu ** beperkt vermogen bij temperaturen <0 °C Henk Becker Executive Vice President Engineering and Manufacturing Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-832-007.book Page 53 Thursday, September 8, 2016 9:07 AM54 | Nederlands 1 609 92A 2CV | (8.9.16) Bosch Power Tools Als u de accu 5 wilt verwijderen, drukt u op de ontgrendelings- knop 6 en trekt u de accu naar voren uit het elektrische ge- reedschap. Forceer daarbij niet. Inzetgereedschap wisselen (zie afbeelding A–C) Neem altijd de accu uit het elektrische gereedschap voor werkzaamheden aan het gereedschap (zoals het uitvoeren van onderhoud en het wisselen van inzetge- reedschap) en voor het vervoeren en opbergen van het gereedschap. Bij per ongeluk bedienen van de aan/uit- schakelaar bestaat verwondingsgevaar. Reinig regelmatig de ventilatieopeningen van het elek- trische gereedschap. De motorventilator trekt stof in het huis en een sterke ophoping van metaalstof kan elektri- sche gevaren veroorzaken. GDR 14,4 V-LI/GDR 18 V-LI/GDX 14,4 V-LI/GDX 18 V-LI: Inzetgereedschap inzetten Trek de vergrendelingshuls 2 naar voren, duw het inzetge- reedschap tot aan de aanslag in de gereedschapopname 1 en laat de vergrendelingshuls 2 weer los om het inzetgereed- schap te vergrendelen. Gebruik alleen bits met kogelsluiting 11 (DIN 3126-E6.3). Andere bits 13 kunt u met behulp van een universeelbithou- der met kogelsluiting 12 inzetten. Inzetgereedschap verwijderen Trek de vergrendelingshuls 2 naar voren en verwijder het in- zetgereedschap. GDS14,4V-LI/GDS18V-LI/GDX14,4V-LI/GDX18V-LI: Let er bij het aanbrengen van inzetgereedschap op dat het stevig op de gereedschapopname zit. Als het inzet- gereedschap niet stevig met de gereedschapopname ver- bonden is, kan het tijdens het schroeven losraken. Duw het inzetgereedschap 14 op het vierkant van de gereed- schapopname 1. Systeemafhankelijk zit het inzetgereedschap 14 met enige speling op de gereedschapopname 1; dit heeft geen invloed op de functie of de veiligheid. Gebruik Werking De gereedschapopname 1 met het inzetgereedschap wordt door een elektromotor via een transmissie en slagmechanis- me aangedreven. De bewerking bestaat uit twee fasen: schroeven en vastdraaien (slagmechanisme in actie). Het slagmechanisme wordt actief zodra de schroefverbinding vast komt te zitten en de motor daardoor wordt belast. Het slagmechanisme zet daarmee de kracht van de motor om in gelijkmatige draaislagen. Bij het losdraaien van bouten of moeren verloopt dit proces omgekeerd. Ingebruikneming Accu plaatsen Zet de draairichtingomschakelaar 7 in de middelste stand om het elektrische gereedschap tegen onbedoeld inschakelen te beschermen. Duw de opgeladen accu 5 van voren in de voet van het elektri- sche gereedschap tot de accu zeker vergrendeld is. Draairichting instellen (zie afbeelding D) Met de draairichtingomschakelaar 7 kunt u de draairichting van het elektrische gereedschap veranderen. Als de aan/uit- schakelaar 8 is ingedrukt, is dit echter niet mogelijk. Rechtsdraaien: Als u schroeven wilt indraaien of moeren wilt vastdraaien, duwt u de draairichtingomschakelaar 7 naar links tot deze niet meer verder kan. Linksdraaien: Als u schroeven of moeren wilt uit- of losdraai- en, drukt u de draairichtingschakelaar 7 naar rechts tot aan de aanslag door. In- en uitschakelen Als u het elektrische gereedschap wilt inschakelen drukt u op de aan/uit-schakelaar 8 en houdt u deze ingedrukt. De lamp 9 brandt als de aan/uit-schakelaar 8 licht of volledig is ingedrukt. Met de lamp kan de plaats waar wordt gewerkt bij ongunstige lichtomstandigheden worden verlicht. Als u het elektrische gereedschap wilt uitschakelen laat u de aan/uit-schakelaar 8 los. Om energie te besparen, schakelt u het elektrische gereed- schap alleen in wanneer u het gebruikt. Toerental instellen U kunt het toerental van het ingeschakelde elektrische ge- reedschap traploos regelen naarmate u de aan/uit-schakelaar 8 indrukt. Lichte druk op de aan/uit-schakelaar 8 heeft een lager toeren- tal tot gevolg. Met toenemende druk wordt het toerental ho- ger. Tips voor de werkzaamheden Plaats het elektrische gereedschap alleen uitgescha- keld op de moer of schroef. Draaiende inzetgereed- schappen kunnen uitglijden. Het draaimoment is afhankelijk van de slagduur. Het maxi- maal bereikte draaimoment resulteert uit de som van alle door slagen veroorzaakte afzonderlijke draaimomenten. Het maxi- male draaimoment wordt na een slagduur van 6–10 secon- den bereikt. Na deze tijd wordt het aandraaimoment nog slechts minimaal verhoogd. De slagduur moet voor elk benodigd aandraaimoment worden bepaald. Het feitelijk bereikte aandraaimoment moet altijd met een draaimomentsleutel worden gecontroleerd. OBJ_BUCH-832-007.book Page 54 Thursday, September 8, 2016 9:07 AMNederlands | 55 Bosch Power Tools 1 609 92A 2CV | (8.9.16) Schroefverbindingen met harde, verende of zachte be- vestiging Als bij wijze van proef de in een reeks van slagen bereikte draaimomenten worden gemeten en naar een diagram wor- den overgebracht, wordt de curve van een draaimomentver- loop verkregen. De hoogte van de curve duidt het maximaal te bereiken draaimoment aan. De steilheid geeft aan in welke tijd dit wordt bereikt. Het draaimomentverloop hangt van de volgende factoren af: – Sterkte van de schroeven en moeren – Soort ondergrond (ring, schotelveer, dichting) – Sterkte van het te schroeven materiaal – Smeeromstandigheden van de schroefverbinding Daaruit resulteren de volgende toepassingsgevallen: – Harde bevestiging is gegeven bij schroefverbindingen van metaal op metaal bij gebruik van onderlegringen. Na een relatief korte slagtijd is het maximale draaimoment be- reikt (steil verloop van de karakteristiek). Een onnodig lan- ge slagtijd schaadt de machine slechts. – Verende bevestiging is gegeven bij schroefverbindingen van metaal op metaal, echter bij gebruik van veerringen, schotelveren, steunbouten, bouten of moeren met coni- sche bevestiging en bij gebruik van verlengingen. – Zachte bevestiging is gegeven bij schroefverbindingen van bijvoorbeeld metaal op hout of bij gebruik van lood- of fiberringen als ondergrond. Bij verende of zachte bevestiging is het maximale aandraai- moment geringer dan bij harde bevestiging. Bovendien is een duidelijk langere slagtijd nodig. Richtwaarden voor maximale schroefaandraaimomenten Gegevens in Nm, berekend uit de spanningsdoorsnede; benutting van de strekgrens 90% (bij wrijvingsgetal μ tot = 0,12). Ter controle moet het aanhaalmoment altijd met een momentsleutel worden gecontroleerd. Tips Voor het indraaien van grote, lange schroeven in harde mate- rialen dient u met de kerndiameter van de schroefdraad onge- veer

van de schroeflengte voor te boren. Opmerking: Let erop dat er geen kleine metaaldelen in het elektrische gereedschap binnendringen. Riemclip Met de riemclip 4 kunt u het elektrische gereedschap vastma- ken, bijvoorbeeld aan een riem. U heeft dan beide handen vrij en het gereedschap is altijd binnen handbereik. Aanwijzingen voor de optimale omgang met de accu Bescherm de accu tegen vocht en water. Bewaar de accu alleen bij een temperatuur tussen –20 °C en 50 °C. Laat de accu bijvoorbeeld in de zomer niet in de auto liggen. Reinig de ventilatieopeningen van de accu af en toe met een zachte, schone en droge doek. Een duidelijk kortere gebruiksduur na het opladen duidt erop dat de accu versleten is en moet worden vervangen. Neem de voorschriften ten aanzien van de afvalverwijdering in acht. Onderhoud en service Onderhoud en reiniging Neem altijd de accu uit het elektrische gereedschap voor werkzaamheden aan het gereedschap (zoals het uitvoeren van onderhoud en het wisselen van inzetge- reedschap) en voor het vervoeren en opbergen van het gereedschap. Bij per ongeluk bedienen van de aan/uit- schakelaar bestaat verwondingsgevaar. Houd het elektrische gereedschap en de ventilatieope- ningen altijd schoon om goed en veilig te werken. Koolborstels vervangen (zie afbeelding E) Controleer de lengte van de koolborstels elke 2–3 maanden en vervang beide koolborstels indien nodig. Vervang nooit slechts één koolborstel! Opmerking: Gebruik alleen via Bosch verkregen koolborstels die voor uw product bestemd zijn.

met een geschikte schroevendraai- er. – Vervang de onder veerdruk staande koolborstels 15 en schroef de kapjes weer vast. Sterkteklassen volgens DIN 267 Standaardschroeven en -bouten Zeer vaste schroeven en bouten
