KÄYTTÖOHJE GBM 1600 RE Professional BOSCH

Vibrasjonsnivået og støyemisjonen som er angitt i disse anvisningene er målt i samsvar med en standardisert målemetode og kan brukes til sammenligning av elektroverktøy. Verdiene egner seg også til en foreløpig estimering av vibrasjonsnivået og støyutslippet. Angitt vibrasjonsnivå og støyutslipp representerer de hovedsakelige bruksområdene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre formål, med andre innsatsverktøy eller utilstrekkelig vedlikehold, kan vibrasjonsnivået og støyutslippet avvike fra det som er angitt. Dette kan føre til en betydelig økning av vibrasjonsnivået og støyutslippet for hele arbeidstidsrommet. For en nøyaktig vurdering av vibrasjonsnivået og støyutslippet skal det også tas hensyn til de tidene verktøyet er slått av, eller går, men ikke faktisk er i bruk. Dette kan redusere vibrasjonsnivået og støyutslippet for hele arbeidstidsrommet betraktelig. Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene. Montering u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. Ekstrahåndtak (se bilde A) u Du må ikke bruke elektroverktøyet uten ekstrahåndtaket (2). Skru ekstrahåndtaket (2) inn i gjengene (3) på motorhuset. Bærehåndtak (sebildeA) Bærehåndtaket(4) kan dreies trinnløst 360°. Verktøyskifte u Bruk beskyttelseshansker ved skifte av verktøy. Chucken kan bli kraftig oppvarmet ved langvarig arbeid. Tannkranschuck med automatisk lås (se bilde B) Åpne tannkranschucken (1) ved å dreie til verktøyet kan settes inn. Sett inn verktøyet. Sett chucknøkkelen (9) i de tilsvarende hullene til tannkranschucken (1), og fest verktøyet jevnt. Skifte chuck (se bilde C) u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. Fjerne låseskruen Tannkranschucken (1) er sikret med en låseskrue (10), slik at den ikke skal løsne utilsiktet. Åpne tannkranschucken (1) helt, og skru ut låseskruen (10) med urviseren. Merk av låseskruen har venstregjenger. 1 609 92A 7GL | (26.07.2022) Bosch Power ToolsNorsk | 51 Hvis låseskruen (10) sitter fast, setter du en skrutrekker på skruehodet og løsner låseskruen ved å slå en gang på håndtaket til skrutrekkeren. Demontering av chucken For å demontere tannkranschucken (1) setter du en fastnøkkel (nøkkelvidde 17) mot mutteren på drivspindelen. Hold tannkranschucken fast med en hånd og drei fastnøkkelen mot urviserne med den andre hånden til chucken løsner fra borespindelkjeglen. Montering av chucken u Hold konusen til borespindelen og boringen til chucken fri for fett og smuss. For å montere tannkranschucken (1) dreier du mutteren på drivspindelen med urviseren til den stopper. Sett tannkranschucken uten makt på drivspindelen til den sitter godt fast. Slå lett på frontsiden av tannkranschucken (1) med en gummihammer for å sikre at tannkranschucken sitter godt fast. Pass på at spennbakkene til tannkranschucken ikke peker ut, slik at de ikke skades. Montere låseskruen Skru låseskruen (10) mot urviseren inn i den åpnede tannkranschucken. Bruk en ny låseskrue, ettersom det er påført skrueklebemasse på gjengene, og effekten til denne avtar ved flere gangers bruk. Støv-/sponavsuging Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten. Visse typer støv som eik- eller bøkstøv gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk. – Sørg for god ventilasjon av arbeidsplassen. – Det anbefales å bruke en støvmaske med filterklasse P2. Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides. u Unngå støv på arbeidsplassen. Støv kan lett antennes. Bruk Igangsetting u Ta hensyn til strømspenningen! Spenningen til strømkilden må stemme overens med angivelsene på elektroverktøyets typeskilt. Elektroverktøy som er merket med 230V kan også brukes med 220V. Stille inn dreieretningen (se bilde D) Med dreieretningsomkobleren (7) kan du endre dreieretningen til elektroverktøyet. Dette er ikke mulig når på/av-bryteren (6) er trykt inn. Høyregang: For å bore eller røre trykker du dreieretningsvelgeren (7) mot venstre til den stopper. Venstregang: For å løsne eller røre trykker du dreieretningsvelgeren (7) mot høyre til den stopper. Inn-/utkobling For å slå på elektroverktøyet trykker du på av/på-bryteren (6) og holder den inne. For å låse den inntrykte av/på-bryteren (6) trykker du på låseknappen (5). For å slå av slipper du av/på-bryteren (6), og hvis den er låst med låseknappen (5), trykker du kort på av/på-bryteren (6) og slipper den. Innstilling av turtallet Du kan regulere turtallet til det innkoblede elektroverktøyet trinnløst, avhengig av hvor langt inn du trykker av/på- bryteren (6). Et lett trykk på av/på-bryteren (6) gir lavt turtall. Turtallet stiger med økende trykk. Informasjon om boring Bruk en boreemulsjon eller en skjæreolje til kjøling og smøring, for å unngå overoppheting eller fastklemming av boret. Ved bordiametre > 10mm må du forbore med en liten bordiameter. Slik kan du redusere presstrykket og elektroverktøyet belastes mindre. Ved boring i metall må du bare bruke feilfrie, kvessede HSS- bor (HSS=høyeffekt hurtigskjærende stål). Tilsvarende kvalitet garanterer Boschs tilbehørsprogram. Maskinskrustikken som fås som tilbehør muliggjør en sikker fastspenning av emnet. Dette forhindrer en dreining av arbeidsstykket og mulige uhell. Informasjon om røring u Elektroverktøyet må ikke brukes montert på et stativ. u Unngå at rørematerialet spruter. Ellers kan du skli og miste kontrollen over elektroverktøyet. u Unngå kontinuerlig drift av elektroverktøyet med redusert turtall. Slik drift kan føres til overoppheting av motoren til elektroverktøyet. For å frigjøre låseknappen (5) trykker du kort på av/på- knappen (6) og slipper den igjen. På den måten unngås utilsiktet ny start av elektroverktøyet (fare for personskade). Valg av rørekurv avhenger av rørematerialet. Til røremateriale med lav viskositet, for eksempel dispersjonsmaling, lakk, lim, støpemasse og sementslam bruker du en rørekurv med venstrespiral. I rørekurven med venstreskruelinje blir materialet matet inn ovenfra. Rørekurven trykkes oppover. Røremateriale med lav viskositet blandes med lavt sprutnivå. Til røremateriale med høy viskositet, for eksempel ferdigpuss, betong, sement, gulvbelegg, sparkelmasse og epoksyharpiks bruker du en rørekurv med høyrespiral. I rørekurven med høyrespiral blir materialet ført nedenfra og Bosch Power Tools 1 609 92A 7GL | (26.07.2022)52 | Suomi oppover. Rørekurven arbeider seg inn i blandingsmassen. Materiale med høy viskositet gjennomblandes optimalt. Beveg elektroverktøyet opp og ned i løpet av arbeidet. Rengjør rørekurven etter behov. u Oppbevar elektroverktøyet på et sikkert sted. Sørg for at det ikke kan velte. Elektroverktøyet kan ta skade hvis det velter. Service og vedlikehold Vedlikehold og rengjøring u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. u Hold selve elektroverktøyet og ventilasjonsslissene alltid rene, for å kunne arbeide bra og sikkert. Hvis det er nødvendig å skifte ut tilkoblingsledningen, må dette gjøres av Bosch eller godkjente Bosch- serviceverksteder, slik at det ikke oppstår fare for sikkerheten. Kundeservice og kundeveiledning Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på www.bosch-pt.com Boschs kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør. Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10‑sifrede produktnummeret som er angitt på produktets typeskilt. Norsk Robert Bosch AS Postboks 350 1402 Ski Tel.: 64 87 89 50 Faks: 64 87 89 55 Du finner adresser til andre verksteder på: www.bosch-pt.com/serviceaddresses Deponering Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning. Elektroverktøy må ikke kastes i vanlig søppel! Bare for land i EU: Jf. det europeiske direktivet 2012/19/EU vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover må gammelt elektroverktøy som ikke lenger kan brukes, samles inn og leveres inn til en miljøvennlig resirkulering. Ikke-forskriftsmessig håndtering av elektrisk og elektronisk avfall kan føre til miljø- og helseskader på grunn av eventuelle farlige stoffer. Suomi Turvallisuusohjeet Yleiset sähkötyökalujen turvaohjeet VAROITUS Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, oh- jeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tu- lipalon ja/tai vakavan loukkaantumisen. Säilytä kaikki turvallisuusohjeet ja muut ohjeet tulevai- suutta varten. Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku- käyttöisiä sähkötyökaluja (ilman verkkojohtoa). Työpaikan turvallisuus u Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voi- vat johtaa tapaturmiin. u Älä työskentele sähkötyökalulla räjähdysalttiissa ym- päristössä, jossa on palavaa nestettä, kaasua tai pö- lyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryn. u Pidä lapset ja sivulliset loitolla sähkötyökalua käyt- täessäsi. Voit menettää laitteen hallinnan, jos suuntaat huomiosi muualle. Sähköturvallisuus u Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä minkäänlaisia pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa ole- vat pistotulpat ja sopivat pistorasiat vähentävät sähköis- kun vaaraa. u Vältä maadoitettujen pintojen, kuten putkien, patte- reiden, liesien tai jääkaappien koskettamista. Säh- köiskun vaara kasvaa, jos kehosi on maadoitettu. u Älä altista sähkötyökalua sateelle tai kosteudelle. Ve- den pääsy sähkötyökalun sisään kasvattaa sähköiskun ris- kiä. u Älä käytä verkkojohtoa väärin. Älä käytä johtoa säh- kötyökalun kantamiseen, ripustamiseen tai pistotul- pan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet joh- dot kasvattavat sähköiskun vaaraa. u Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön so- 1 609 92A 7GL | (26.07.2022) Bosch Power ToolsSuomi | 53 veltuvan jatkojohdon käyttö pienentää sähköiskun vaa- raa. u Jos sähkötyökalua on pakko käyttää kosteassa ympä- ristössä, on käytettävä vikavirtasuojakytkintä. Vika- virtasuojakytkimen käyttö vähentää sähköiskun vaaraa. Henkilöturvallisuus u Ole valpas, kiinnitä huomiota työskentelyysi ja nou- data tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huu- meiden, alkoholin tai lääkkeiden vaikutuksen alai- sena. Hetken tarkkaamattomuus sähkötyökalua käytet- täessä saattaa johtaa vakavaan loukkaantumiseen. u Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen (esim. pölynaamari, luistamattomat turvajalkineet, suojakypärä tai kuulonsuojaimet kulloisenkin tehtävän mukaan) käyttö vähentää loukkaantumisriskiä. u Estä tahaton käynnistyminen. Varmista, että käynnis- tyskytkin on kytketty pois päältä ennen kuin yhdistät työkalun sähköverkkoon ja/tai akkuun, otat työkalun käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasen- nossa, altistat itsesi onnettomuuksille. u Poista mahdollinen säätötyökalu tai kiinnitysavain en- nen kuin käynnistät sähkötyökalun. Kiinnitysavain tai säätötyökalu, joka on unohdettu paikalleen sähkötyökalun pyörivään osaan, saattaa aiheuttaa tapaturman. u Vältä kurkottelua. Huolehdi aina tukevasta seisoma- asennosta ja tasapainosta. Näin pystyt paremmin hallit- semaan sähkötyökalun odottamattomissa tilanteissa. u Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. u Jos laitteissa on pölynpoistoliitäntä, varmista, että se on kytketty oikein ja toimii kunnolla. Pölynpoistojär- jestelmän käyttö vähentää pölyn aiheuttamia vaaroja. u Työskentele keskittyneesti ja noudata aina turvalli- suusmääräyksiä. Hetkellinenkin huolimattomuus voi ai- heuttaa vakavia vammoja. Sähkötyökalun käyttö ja huolto u Älä ylikuormita laitetta. Käytä kyseiseen työhön tar- koitettua sähkötyökalua. Sopivan tehoisella sähkötyö- kalulla teet työt paremmin ja turvallisemmin. u Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei voi enää hallita käynnistyskytkimellä, on vaarallinen ja täytyy korjauttaa. u Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suoritat sää- töjä, vaihdat tarvikkeita tai viet sähkötyökalun varas- toon. Nämä varotoimenpiteet estävät sähkötyökalun ta- hattoman käynnistymisen. u Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyt- tää sähkötyökalua, joilla ei ole tarvittavaa käyttökoke- musta tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät koke- mattomat henkilöt. u Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista liikkuvat osat virheellisen kohdistuksen tai jumittumisen varalta. Varmista, ettei sähkötyökalussa ole murtuneita osia tai muita toimintaa haittaavia vi- koja. Jos havaitset vikoja, korjauta sähkötyökalu en- nen käyttöä. Monet tapaturmat johtuvat huonosti huolle- tuista sähkötyökaluista. u Pidä leikkausterät terävinä ja puhtaina. Asianmukai- sesti huolletut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi ja niitä on helpompi hal- lita. u Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne. näiden ohjeiden, käyttöolosuhteiden ja työtehtävän mukaisesti. Sähkötyökalun määräystenvastainen käyttö saattaa aiheuttaa vaaratilanteita. u Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttö- minä ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitsemaan työkalua turvallisesti. Huolto u Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al- kuperäisiä varaosia. Näin varmistat, että sähkötyökalu säilyy turvallisena. Porakoneiden turvallisuusohjeet Kaikkia töitä koskevat turvallisuusohjeet u Käytä lisäkahvaa (lisäkahvoja). Loukkaantumisvaara, jos menetät työkalun hallinnan. u Pidä sähkötyökalusta kiinni sen eristetyistä kahvapin- noista, kun teet sellaisia töitä, joissa käyttötarvike voi koskettaa piilossa olevia sähköjohtoja tai laitteen omaa virtajohtoa. Jos käyttötarvike koskettaa virrallista sähköjohtoa, tämä voi tehdä sähkötyökalun suojaamatto- mat metalliosat virrallisiksi ja aiheuttaa sähköiskun lait- teen käyttäjälle. Pitkien poranterien käyttöä koskevat turvallisuusohjeet u Älä ylitä porakoneen kanssa poranterän suurinta sal- littua kierroslukua. Loukkaantumisvaara, koska liian suurella kierrosnopeudella poranterä saattaa taipua, jos sen annetaan pyöriä vapaasti työkappaletta kosketta- matta. u Aloita poraustehtävä aina hitaalla nopeudella ja po- rankärki työkappaletta vasten. Loukkaantumisvaara, koska liian suurella kierrosnopeudella poranterä saattaa taipua, jos sen annetaan pyöriä vapaasti työkappaletta koskettamatta. u Paina terää vain kevyesti työkappaletta vasten ja aina poranterän suuntaisesti.Muuten poranterä saattaa tai- Bosch Power Tools 1 609 92A 7GL | (26.07.2022)54 | Suomi pua ja aiheuttaa loukkaantumisvaaran, jos menetät työka- lun hallinnan. Lisäturvallisuusohjeet u Varmista työkappaleen kiinnitys. Kädellä pidettynä työ- kappale ei pysy luotettavasti paikallaan. Siksi se kannat- taa kiinnittää ruuvipenkin tai puristimien avulla. u Sammuta sähkötyökalu välittömästi, jos käyttötarvike jumittuu. Varaudu takaiskun aiheuttamiin voimakkai- siin reaktiovoimiin. Käyttötarvike jumittuu sähkötyöka- lun ylikuormitustapauksessa tai terän jäädessä puristuk- siin työkappaleeseen. u Käytä sopivia etsintälaitteita piilossa olevien syöttö- johtojen paikallistamiseksi, tai käänny paikallisen ja- keluyhtiön puoleen. Kosketus sähköjohtoon saattaa joh- taa tulipaloon ja sähköiskuun. Kaasuputken vahingoitta- minen saattaa johtaa räjähdykseen. Vesijohdon puhkaisu aiheuttaa aineellisia vahinkoja tai saattaa johtaa sähköis- kuun. u Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen säilytysalustalle. Sähkötyökalun hallin- nan menettämisen vaara, koska käyttötarvike voi pureu- tua säilytysalustan pintaan. Tuotteen ja ominaisuuksien kuvaus Lue kaikki turvallisuus- ja käyttöohjeet. Tur- vallisuus- ja käyttöohjeiden noudattamatta jät- täminen voi johtaa sähköiskuun, tulipaloon ja/ tai vakavaan loukkaantumiseen. Huomioi käyttöohjeiden etuosan kuvat. Määräystenmukainen käyttö Sähkötyökalu on tarkoitettu poraamiseen puuhun, metalliin, keramiikkaan tai muoviin. Laite on tarkoitettu nestemäisten ja jauhemaisten aineiden sekoittamiseen (esim. laastit, liimat sekä liuotinvapaat maa- lit, lakat yms. materiaalit). Kuvatut osat Kuvattujen osien numerointi viittaa kuvasivulla olevaan säh- kötyökalun kuvaan. (1) Hammasistukka

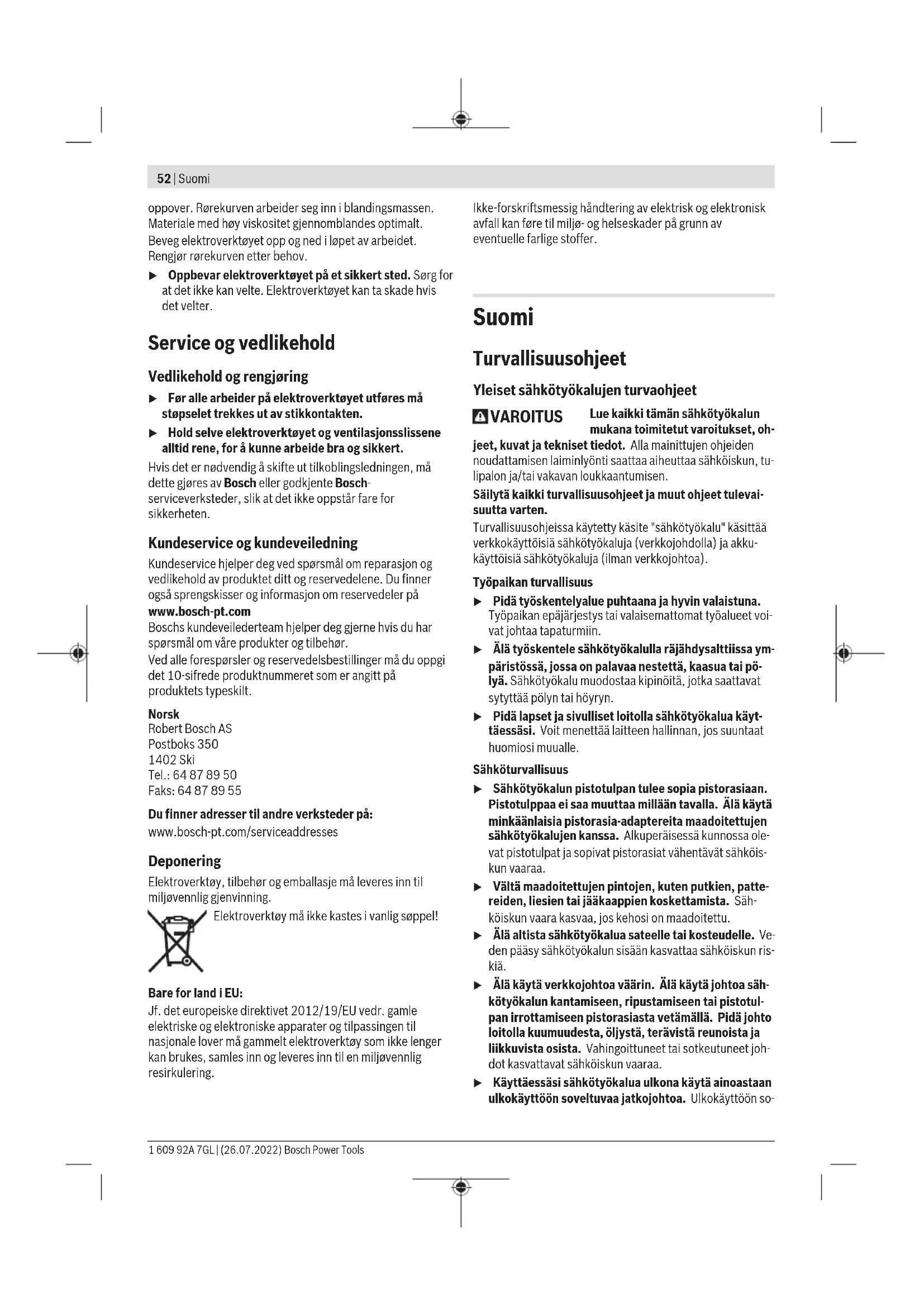

(2) Lisäkahva (eristetty kahvapinta) (3) Lisäkahvan kierrereikä (4) Kantokahva (eristetty kahvapinta) (5) Käynnistyskytkimen lukituspainike (6) Käynnistyskytkin (7) Suunnanvaihtokytkin (8) Kahva (eristetty kahvapinta) (9) Istukka-avain

(10) Hammasistukan varmistusruuvi

Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tar- vikeohjelmastamme. Tekniset tiedot Porakone GBM 1600 RE Tuotenumero 3601AB00.. Nimellisottoteho W 850 Tyhjäkäyntikierrosluku min

Nimellinen vääntömomentti Nm 11 Karakaulan halkaisija mm 43 Reiän maks. Ø – Teräs mm 16 – Puu mm 40 – Alumiini mm 16 Istukan kiinnitysalue mm 3–16 Pyörintäsuunta myötä-/vas- tapäivään

Vispilän maksimihalkaisija mm 160 Paino EPTA-Procedure 01:2014 - ohjeiden mukaan kg 3,0 Suojausluokka / II Tiedot koskevat 230V:n nimellisjännitettä [U]. Tästä poikkeavien jän- nitteiden ja maakohtaisten mallien yhteydessä nämä tiedot voivat vaihdella. Melu-/tärinätiedot Melupäästöarvot on määritetty standardin EN62841-2-1 mukaan. Sähkötyökalun tyypillinen A‑painotettu melutaso: äänenpai- netaso 85dB(A); äänentehotaso 96dB(A). Epävarmuus K=5dB. Käytä kuulosuojaimia! Tärinän kokonaisarvot a

(kolmen suunnan vektorisumma) ja epävarmuus K on määritetty standardin EN62841-2-1 mu- kaan: poraaminen metalliin: a

Näissä käyttöohjeissa ilmoitetut tärinä- ja melupäästötiedot on mitattu standardissa määritetyn mittausmenetelmän mu- kaan ja niitä voi käyttää sähkötyökalujen keskinäiseen vertai- luun. Ne soveltuvat myös tärinä- ja melupäästöjen alustavaan arviointiin. Ilmoitetut tärinä- ja melupäästöt vastaavat sähkötyökalun pääasiallisia käyttötapoja. Tärinä- ja melupäästöt saattavat kuitenkin poiketa ilmoitetuista arvoista, jos sähkötyökalua käytetään toisiin töihin, muilla käyttötarvikkeilla tai riittämät- tömästi huollettuna. Tämä saattaa suurentaa koko työsken- telyajan tärinä- ja melupäästöjä huomattavasti. Tärinä- ja melupäästöjen tarkaksi arvioimiseksi on huomioi- tava myös ne ajat, jolloin laite on sammutettuna tai tyhjä- käynnillä. Tämä voi vähentää huomattavasti koko työskente- lyajan tärinä- ja melupäästöjä. Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojele- miseksi tärinän aiheuttamilta haitoilta (esimerkiksi sähkötyö- 1 609 92A 7GL | (26.07.2022) Bosch Power ToolsSuomi | 55 kalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpi- minä ja työprosessien organisointi). Asennus u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. Lisäkahva (katso kuva A) u Käytä sähkötyökalua vain, kun siihen on asennettu li- säkahva (2). Ruuvaa lisäkahva (2) moottorirungon kierrereikään (3). Kantokahva (katso kuvaA) Kantokahvaa(4) voi kääntää portaattomasti 360 astetta. Käyttötarvikkeen vaihto u Käytä käyttötarvikkeen vaihdossa työkäsineitä. Po- ranistukka saattaa kuumeta voimakkaasti pitkäaikaisessa käytössä. Automaattilukitteinen hammasistukka (katso kuva B) Kierrä hammasistukkaa (1) auki, kunnes saat asennettua käyttötarvikkeen. Asenna käyttötarvike. Laita istukka-avain (9) hammasistu- kan (1) asiaankuuluviin reikiin ja kiristä käyttötarvike tasai- sesti kiinni. Poraistukan vaihto (katso kuvaC) u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. Varmistusruuvin irrottaminen Hammasistukka (1) on varustettu varmistusruuvilla (10), joka estää istukan tahattoman irtoamisen porankarasta. Avaa hammasistukka (1) kokonaan ja kierrä varmistusruuvi (10) irti myötäpäivään. Muista, että varmistusruuvi on va- senkierteinen. Jos varmistusruuvi (10) on juuttunut kiinni, aseta ruuvitaltta ruuvin kantaan ja irrota varmistusruuvi ruuvitaltan kahvaan kohdistuvalla iskulla. Poraistukan irrotus Kun haluat irrottaa hammasistukan (1), aseta kiintoavain (koko 17) käyttökaran mutteriin. Pidä hammasistukkaa paikallaan ja kierrä toisella kädellä kiintoavainta vastapäivään, kunnes istukka irtoaa poranka- ran kartiosta. Istukan asennus u Pidä porankaran kartio ja istukan reikä rasvattomana ja puhtaana. Kun haluat asentaa hammasistukan (1), käännä käyttökaran mutteria myötäpäivään ääriasentoonsa. Kytke hammasistukka varovasti käyttökaraan, kunnes se on kunnolla paikallaan. Iske kumivasaralla kevyesti hammasistukan (1) päähän, jotta hammasistukka kiinnittyy tukevasti.Varmista tällöin, et- teivät hammasistukan kiristysleuat ole ulkona, jotta ne eivät ei vahingoitu. Varmistusruuvin asennus Ruuvaa avatun hammasistukan sisään varmistusruuvi (10) vastapäivään. Käytä aina uutta varmistusruuvia, koska sen kierteissä oleva lukitusmassa ei kestä moninkertaista käyt- töä. Pölyn-/purunpoisto Työstettävistä materiaaleista syntyvä pöly (esimerkiksi lyijy- pitoinen pinnoite, tietyt puulaadut, kivi ja metalli) voi olla ter- veydelle vaarallista. Pölyn koskettaminen tai hengittäminen saattaa aiheuttaa käyttäjälle tai lähellä oleville ihmisille aller- gisia reaktioita ja/tai hengitystiesairauksia. Tietyt pölylaadut (esimerkiksi tammi- tai pyökkipöly) katso- taan syöpää aiheuttaviksi, varsinkin puunkäsittelyaineiden yhteydessä (kromaatti, puunsuoja-aine). Asbestipitoisia ai- neita saavat käsitellä vain ammattilaiset. – Huolehdi työkohteen hyvästä tuuletuksesta. – Suosittelemme käyttämään suodatusluokan P2 hengitys- suojanaamaria. Noudata käsiteltäviä materiaaleja koskevia maakohtaisia määräyksiä. u Estä pölyn kertyminen työpisteeseen. Pöly saattaa olla herkästi syttyvää. Käyttö Käyttöönotto u Huomioi verkkojännite! Virtalähteen jännitteen tulee vastata sähkötyökalun laitekilvessä olevia tietoja. 230V-tunnuksella merkittyjä sähkötyökaluja voi käyt- tää myös 220V verkoissa. Pyörintäsuunnan valinta (katso kuva D) Suunnanvaihtokytkimellä (7) voit vaihtaa sähkötyökalun pyörintäsuuntaa. Tätä ei voi kuitenkaan tehdä, kun käynnis- tyskytkintä (6) painetaan. Pyörintä myötäpäivään: paina poraamista tai sekoittamista varten suunnanvaihtokytkin (7) vasemmalle rajoittimeen asti. Pyörintä vastapäivään: paina irrottamista tai sekoittamista varten suunnanvaihtokytkin (7) oikealle rajoittimeen asti. Käynnistys ja pysäytys Käynnistä sähkötyökalu käynnistyskytkimellä (6) ja pidä sitä painettuna. Kun haluat lukita alaspainetun käynnistyskytkimen (6), paina lukituspainiketta (5). Kun haluat sammuttaa sähkötyökalun, vapauta käynnistys- kytkin (6), tai jos se on lukittu lukituspainikkeella (5), paina lyhyesti käynnistyskytkintä (6) ja nosta tämän jälkeen sormi kytkimeltä. Kierrosluvun säätö Voit säätää portaattomasti kierroslukua käynnissä olevan sähkötyökalun käynnistyskytkintä (6) painamalla. Bosch Power Tools 1 609 92A 7GL | (26.07.2022)56 | Ελληνικά Moottori käy matalalla kierrosluvulla, kun painat käynnistys- kytkintä (6) kevyesti. Kierrosluku kasvaa, kun painat paini- ketta voimakkaammin. Poraustöitä koskevat käyttöohjeet Käytä porausnestettä tai leikkausöljyä jäähdytykseen ja voi- teluun, jotta poranterä ei kuumene liikaa tai jumitu. Poraa ensin pienikokoinen reikä, jos poraat halkaisijaltaan >10 mm:n reikiä. Tämän ansiosta voit vähentää painamis- voimaa ja pienentää sähkötyökalun kuormitusta. Käytä vain virheettömiä ja teräviä HSS-poranteriä (HSS=pi- kateräs), kun poraat metalliin. Bosch-tarvikevalikoiman te- rät takaavat erinomaisen laadun. Lisätarvikkeena saatava ruuvipenkki mahdollistaa työkappa- leen turvallisen kiinnityksen. Se estää työkappaleen käänty- misen ja tästä aiheutuvat tapaturmat. Sekoitustöitä koskevat käyttöohjeet u Älä käytä sähkötyökalua telineessä.u Vältä materiaaliroiskeita. Muuten voit liukastua ja me- nettää sähkötyökalun hallinnan. u Vältä sähkötyökalun jatkuvaa käyttöä pienellä kier- rosluvulla. Muuten sähkötyökalun moottori voi ylikuu- mentua. Vapauta lukituspainike (5) käynnistyskytkimen (6) lyhyellä painalluksella. Lukituspainike estää sähkötyökalun tahatto- man käynnistymisen (loukkaantumisvaara). Vispilän valinta riippuu sekoitettavasta aineesta. Käytä pienen viskositeetin aineiden (esim. dispersiomaali, lakka, liima, valumassa ja sementtislammi) sekoittamiseen vasenkierteistä vispilää. Vasenkierteinen vispilä siirtää mate- riaalia ylhäältä alaspäin. Vispilä pyrkii nousemaan ylöspäin. Pienen viskositeetin aine saadaan sekoitettua vähäroiskei- sesti. Käytä suuren viskositeetin aineiden (esim. valmislaasti, be- toni, sementti, lattiamassa, tasoitemassa tai epoksihartsi) sekoittamiseen oikeakierteistä vispilää. Oikeakierteinen vis- pilä siirtää materiaalia alhaalta ylöspäin. Vispilä työntyy ma- teriaalin sisään. Suuren viskositeetin materiaali saadaan se- koitettua perusteellisesti. Liikuta sekoittamisen aikana sähkötyökalua edestakaisin ylös ja alas. Puhdista vispilä käytön jälkeen. u Säilytä sähkötyökalua turvallisessa paikassa. Var- mista, ettei se voi päästä kaatumaan. Muuten sähkötyö- kalu voi vaurioitua. Hoito ja huolto Huolto ja puhdistus u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. u Pidä sähkötyökalu ja tuuletusaukot puhtaina luotetta- van ja turvallisen työskentelyn varmistamiseksi. Jos virtajohto täytyy vaihtaa, turvallisuussyistä tämän saa tehdä vain Bosch tai valtuutettu Bosch-sähkötyökalujen huoltopiste. Asiakaspalvelu ja käyttöneuvonta Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va- raosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tar- vikkeita koskeviin kysymyksiin. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10‑numeroi- nen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch-pt.fi Muut asiakaspalvelun yhteystiedot löydät kohdasta: www.bosch-pt.com/serviceaddresses Hävitys Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön. Älä heitä sähkötyökaluja talousjätteisiin! Koskee vain EU‑maita: Eurooppalaisen käytöstä poistettuja sähkö- ja elektroniikka- laitteita koskevan direktiivin 2012/19/EU ja sitä vastaavan kansallisen lainsäädännön mukaan käyttökelvottomat sähkö- työkalut tulee kerätä erikseen ja toimittaa ympäristöystävälli- seen uusiokäyttöön. Jos käytöstä poistetut sähkö- ja elektroniikkalaitteet hävite- tään epäasianmukaisesti, niiden mahdollisesti sisältämät vaaralliset aineet voivat aiheuttaa haittaa ympäristölle ja ih- misten terveydelle.

EU-vaatimustenmukaisuusvakuutus Vakuutamme täten, että mainitut tuotteet vastaavat kaikkia seuraavien direktiivien ja asetusten asiaankuuluvia vaatimuksia ja ovat seuraavien standardien vaatimusten mukaisia. Tekniset asiakirjat saatavana: * Porakone Tuotenumero
