사용 설명서 GBM 1600 RE Professional BOSCH

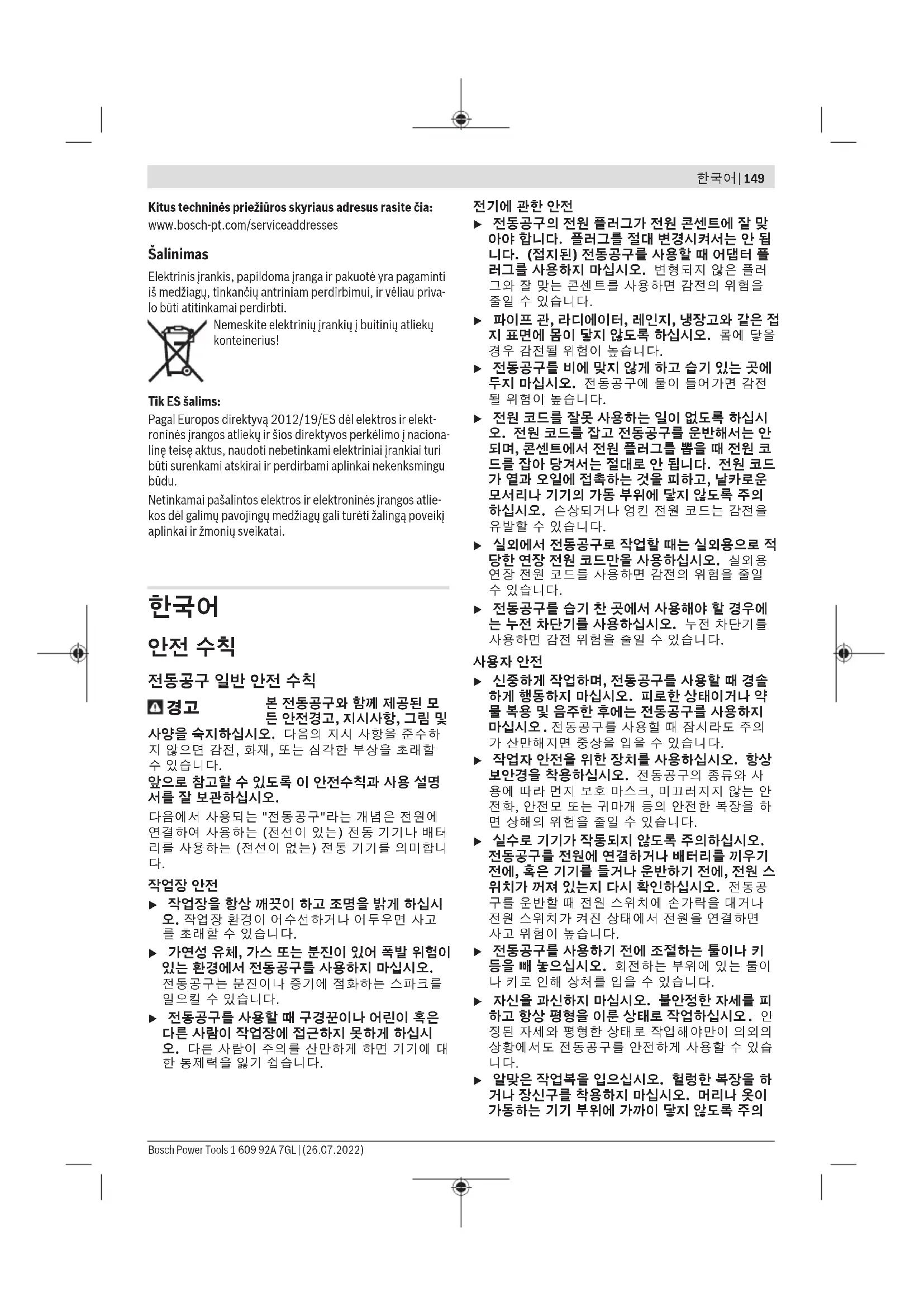

본 전동공구와 함께 제공된 모 든 안전경고, 지시사항, 그림 및 사양을 숙지하십시오. 다음의 지시 사항을 준수하 지 않으면 감전, 화재, 또는 심각한 부상을 초래할

앞으로 참고할 수 있도록 이 안전수칙과 사용 설명 서를 잘 보관하십시오. 다음에서 사용되는 "전동공구"라는 개념은 전원에 연결하여 사용하는 (전선이 있는) 전동 기기나 배터 리를 사용하는 (전선이 없는) 전동 기기를 의미합니

u 작업장을 항상 깨끗이 하고 조명을 밝게 하십시 오. 작업장 환경이 어수선하거나 어두우면 사고 를 초래할 수 있습니다. u 가연성 유체, 가스 또는 분진이 있어 폭발 위험이 있는 환경에서 전동공구를 사용하지 마십시오. 전동공구는 분진이나 증기에 점화하는 스파크를 일으킬 수 있습니다. u 전동공구를 사용할 때 구경꾼이나 어린이 혹은 다른 사람이 작업장에 접근하지 못하게 하십시 오. 다른 사람이 주의를 산만하게 하면 기기에 대 한 통제력을 잃기 쉽습니다.

u 전동공구의 전원 플러그가 전원 콘센트에 잘 맞 아야 합니다. 플러그를 절대 변경시켜서는 안 됩 니다. (접지된) 전동공구를 사용할 때 어댑터 플 러그를 사용하지 마십시오. 변형되지 않은 플러 그와 잘 맞는 콘센트를 사용하면 감전의 위험을

u 파이프 관, 라디에이터, 레인지, 냉장고와 같은 접 지 표면에 몸이 닿지 않도록 하십시오. 몸에 닿을 경우 감전될 위험이 높습니다. u 전동공구를 비에 맞지 않게 하고 습기 있는 곳에 두지 마십시오. 전동공구에 물이 들어가면 감전 될 위험이 높습니다. u 전원 코드를 잘못 사용하는 일이 없도록 하십시 오. 전원 코드를 잡고 전동공구를 운반해서는 안 되며, 콘센트에서 전원 플러그를 뽑을 때 전원 코 드를 잡아 당겨서는 절대로 안 됩니다. 전원 코드 가 열과 오일에 접촉하는 것을 피하고, 날카로운 모서리나 기기의 가동 부위에 닿지 않도록 주의 하십시오. 손상되거나 엉킨 전원 코드는 감전을 유발할 수 있습니다. u 실외에서 전동공구로 작업할 때는 실외용으로 적 당한 연장 전원 코드만을 사용하십시오. 실외용 연장 전원 코드를 사용하면 감전의 위험을 줄일

u 전동공구를 습기 찬 곳에서 사용해야 할 경우에 는 누전 차단기를 사용하십시오. 누전 차단기를 사용하면 감전 위험을 줄일 수 있습니다.

u 신중하게 작업하며, 전동공구를 사용할 때 경솔 하게 행동하지 마십시오. 피로한 상태이거나 약 물 복용 및 음주한 후에는 전동공구를 사용하지 마십시오 . 전동공구를 사용할 때 잠시라도 주의 가 산만해지면 중상을 입을 수 있습니다. u 작업자 안전을 위한 장치를 사용하십시오. 항상 보안경을 착용하십시오. 전동공구의 종류와 사 용에 따라 먼지 보호 마스크, 미끄러지지 않는 안 전화, 안전모 또는 귀마개 등의 안전한 복장을 하 면 상해의 위험을 줄일 수 있습니다. u 실수로 기기가 작동되지 않도록 주의하십시오. 전동공구를 전원에 연결하거나 배터리를 끼우기 전에, 혹은 기기를 들거나 운반하기 전에, 전원 스 위치가 꺼져 있는지 다시 확인하십시오. 전동공 구를 운반할 때 전원 스위치에 손가락을 대거나 전원 스위치가 켜진 상태에서 전원을 연결하면 사고 위험이 높습니다. u 전동공구를 사용하기 전에 조절하는 툴이나 키 등을 빼 놓으십시오. 회전하는 부위에 있는 툴이 나 키로 인해 상처를 입을 수 있습니다. u 자신을 과신하지 마십시오. 불안정한 자세를 피 하고 항상 평형을 이룬 상태로 작업하십시오 . 안 정된 자세와 평형한 상태로 작업해야만이 의외의 상황에서도 전동공구를 안전하게 사용할 수 있습

u 알맞은 작업복을 입으십시오. 헐렁한 복장을 하 거나 장신구를 착용하지 마십시오. 머리나 옷이 가동하는 기기 부위에 가까이 닿지 않도록 주의 Bosch Power Tools 1 609 92A 7GL | (26.07.2022)150 | 한국어 하십시오. 헐렁한 복장, 장신구 혹은 긴 머리는 가 동 부위에 말려 사고를 초래할 수 있습니다. u 분진 추출장치나 수거장치의 조립이 가능한 경 우, 이 장치가 연결되어 있는지, 제대로 작동이 되 는지 확인하십시오. 이러한 분진 추출장치를 사 용하면 분진으로 인한 사고 위험을 줄일 수 있습

u 툴을 자주 사용한다고 해서 안주하는 일이 없게 하고 공구의 안전 수칙을 무시하지 않도록 하십 시오. 부주의하게 취급하여 순간적으로 심각한 부상을 입을 수 있습니다. 전동공구의 올바른 사용과 취급 u 기기를 과부하 상태에서 사용하지 마십시오. 작 업할 때 이에 적당한 전동공구를 사용하십시오. 알맞은 전동공구를 사용하면 지정된 성능 한도 내에서 더 효율적으로 안전하게 작업할 수 있습

u 전원 스위치가 고장 난 전동공구를 사용하지 마 십시오. 전원 스위치가 작동되지 않는 전동공구 는 위험하므로, 반드시 수리를 해야 합니다. u 전동공구를 조정하거나 액세서리 부품 교환 혹은 공구를 보관할 때, 항상 전원 콘센트에서 플러그 를 미리 빼어 놓거나 배터리를 분리하십시오. 이 러한 조치는 실수로 전동공구가 작동하게 되는

u 사용하지 않는 전동공구는 어린이 손이 닿지 않 는 곳에 보관하고, 전동공구 사용에 익숙지 않거 나 이 사용 설명서를 읽지 않은 사람은 기기를 사 용해서는 안됩니다. 경험이 없는 사람이 전동공 구를 사용하면 위험합니다. u 전동공구 및 액세서리를 조심스럽게 관리하십시 오. 가동 부위가 하자 없이 정상적인 기능을 하는 지, 걸리는 부위가 있는지, 혹은 전동공구의 기능 에 중요한 부품이 손상되지 않았는지 확인하십시 오. 손상된 기기의 부품은 전동공구를 다시 사용 하기 전에 반드시 수리를 맡기십시오. 제대로 관 리하지 않은 전동공구의 경우 많은 사고를 유발

u 절단 공구를 날카롭고 깨끗하게 관리하십시오. 날카로운 절단면이 있고 잘 관리된 절단공구는 걸리는 경우가 드물고 조절하기도 쉽습니다. u 전동공구, 액세서리, 장착하는 공구 등을 사용할 때, 이 지시 사항과 특별히 기종 별로 나와있는 사 용 방법을 준수하십시오. 이때 작업 조건과 실시 하려는 작업 내용을 고려하십시오. 원래 사용 분 야가 아닌 다른 작업에 전동공구를 사용할 경우 위험한 상황을 초래할 수 있습니다. u 손잡이 및 잡는 면을 건조하게 유지하고, 오일 및 그리스가 묻어 있지 않도록 깨끗하게 하십시오. 손잡이 또는 잡는 면이 미끄러우면 예상치 못한 상황에서 안전한 취급 및 제어가 어려워집니다.

u 전동공구 수리는 반드시 전문 인력에게 맡기고 , 수리 정비 시 보쉬 순정 부품만을 사용하십시오. 그렇게 함으로써 기기의 안전성을 오래 유지할

드릴 작업에 대한 안전 경고사항 모든 작업에 대한 안전 수칙 u 보조 손잡이를 사용하십시오. 통제력을 상실하면 부상을 입을 수 있습니다. u 절단용 액세서리가 숨겨진 배선 또는 코드를 접 촉할 가능성이 있는 작업을 수행할 경우, 전동공 구의 절연된 손잡이 면만 잡으십시오. 절단용 액 세서리가 "전류가 흐르는" 전선에 접촉되면, 전동 공구의 노출된 금속 부품에 "전류가 흐르는" 상태 로 만들어 작업자가 감전될 수 있습니다. 긴 드릴 비트를 사용할 경우 안전 수칙 u 절대 드릴 비트의 최대 정격 속도를 초과한 고속 에서 작업하지 마십시오. 고속으로 작업할 경우, 비트가 구부러져 가공물에 닿지 않은 상태에서도 회전하면서 부상을 입을 수 있습니다. u 드릴링 시에는 항상 낮은 속도에서 작업을 시작 하여 비트의 끝이 가공물에 닿도록 하십시오. 고 속으로 작업할 경우, 비트가 구부러져 가공물에 닿지 않은 상태에서도 회전하면서 부상을 입을

u 비트가 작동하는 부분에만 압력을 가하고 과도한 압력을 주지 마십시오.비트가 구부러져 파손되거 나 통제력을 잃어 부상을 입을 수 있습니다.

u 작업물을 잘 고정하십시오. 고정장치나 기계 바 이스에 끼워서 작업하면 손으로 잡는 것보다 더

u 툴 홀더에 끼워진 비트가 물리면 즉시 전동공구 스위치를 끄십시오. 반동을 유발할 수 있는 강한 반동력이 생길 수 있습니다. 전동공구가 과부하 된 상태이거나 또는 작업하려는 소재에 걸렸을 경우 비트가 물립니다. u 보이지 않는 부위에 에너지 배선 및 배관 여부를 확인하려면 적당한 탐지기를 사용하거나 담당 전 력 공급회사에 문의하십시오. 전선에 접하게 되 면 화재나 전기 충격을 야기할 수 있습니다. 가스 관을 손상시키면 폭발 위험이 있습니다. 수도관 을 파손하게 되면 재산 피해를 유발하거나 전기 충격을 야기할 수 있습니다. u 전동공구를 내려놓기 전에 기기가 완전히 멈추었 는지 확인하십시오. 삽입공구가 걸리거나 전동공 구에 대한 통제가 어려워질 수 있습니다.

모든 안전 수칙과 지침을 숙지하십시오. 다음의 안전 수칙과 지침을 준수하지 않 으면 화재 위험이 있으며 감전 혹은 중 상을 입을 수 있습니다. 사용 설명서 앞 부분에 제시된 그림을 확인하십시

본 전동공구는 목재나 금속 세라믹 그리고 플라스틱 에 드릴 작업을 하는 데 사용해야 합니다. 1 609 92A 7GL | (26.07.2022) Bosch Power Tools한국어 | 151 본 전동공구는 모르타르, 회반죽, 접착제 등 가루 형 태의 건자재 및 용매가 함유되지 않은 에멀전 페인 트, 페인트 및 이와 유사한 물질을 섞기 위한 용도로

제품의 주요 명칭에 표기되어 있는 번호는 기기 그 림이 나와있는 면을 참고하십시오. (1) 키 타입 척

(2) 보조 손잡이(절연된 손잡이 부위) (3) 보조 손잡이용 나사산 (4) 운반용 손잡이(절연된 손잡이 부위) (5) 전원 스위치 잠금 버튼 (6) 전원 스위치 (7) 회전방향 선택 스위치 (8) 손잡이(절연된 손잡이 부위) (9) 드릴 척 키

(10) 키 타입 척 안전 나사 a) 도면이나 설명서에 나와있는 액세서리는 표준 공급부 품에 속하지 않습니다. 전체 액세서리는 저희 액세서리 프로그램을 참고하십시오.

mm 16 드릴 척 클램핑 범위 mm 3–16

/ II 자료는 정격 전압 [U] 230V를 기준으로 한 것입니다. 전압이 다른 경우 및 국가별 사양에 따라 변동이 있을 수 있습니다.

EN62841-2-1 표준에 따라 산출된 소음 배출량. 전동공구의 A급 소음레벨은 일반적으로 다음과 같 습니다: 음압 레벨 85dB(A); 음향 레벨 96dB(A). 오차 K=5dB. 귀마개를 착용하십시오! 총진동값 a

(3방향의 벡터합)과 오차 K는 EN62841-2-1 에 따라 산출됩니다: 금속 드릴 작업: a

지침서에 제시된 진동 레벨 및 소음 배출량은 유럽 표준 EN 에서 지정한 절차에 따라 측정되었으며, 전 동공구를 서로 비교할 때 활용할 수 있습니다. 진동 레벨 및 소음 배출량을 임의로 평가할 때도 사용할

제시된 진동레벨 및 소음 배출량은 전동공구의 주된 용도를 나타냅니다. 전동공구를 다른 용도에 사용하 거나 다른 공구 비트를 사용한 경우, 혹은 점검이 제 대로 이뤄지지 않은 경우, 진동 레벨 및 소음 배출량 에 차이가 발생할 수 있습니다. 이로 인해 전 작업 시간에 걸친 진동 레벨 및 소음 배출량이 현저히 증

진동 레벨 및 소음 배출량을 정확하게 평가하기 위 해서는 장치가 꺼져 있거나, 혹은 켜져 있더라도 실 제로 작동하지 않은 시간을 고려해야 합니다. 이로 인해 전 작업 시간에 걸친 진동 레벨 및 소음 배출량 이 현저히 감소될 수 있습니다. 진동 작용으로부터 작업자를 안전하게 보호하기 위 해 추가적으로 다음과 같은 안전 조치가 필요합니 다: 전동공구 및 공구 비트 점검, 손의 온도 유지, 작

u 전동공구를 보수 정비하기 전에 반드시 콘센트에 서 전원 플러그를 빼십시오. 보조 손잡이(그림A참조) u 반드시 보조 손잡이를 장착하여 전동공구를 사용 하십시오 (2). 보조 손잡이(2) 를 모터 하우징의 나사산(3) 에 끼

운반용 손잡이(그림A 참조) 운반용 손잡이(4) 는 자유롭게 360 ° 회전 가능합

u 공구 교체 시 보호장갑을 착용하십시오. 장시간 작업을 하면 드릴 척이 과열될 수 있습니다. 자동 잠금 장치가 달린 키 타입 드릴 척(그림 B 참

공구가 삽입될 때까지 키 타입 드릴 척 (1) 을 돌려

비트를 끼우십시오. 드릴 척 키 (9) 를 키 타입 드릴 척 (1) 의 해당 구멍에 끼우고 공구를 균일하게 조

드릴 척 교체하기 (그림 C 참고) u 전동공구를 보수 정비하기 전에 반드시 콘센트에 서 전원 플러그를 빼십시오. Bosch Power Tools 1 609 92A 7GL | (26.07.2022)152 | 한국어

키 타입 드릴 척 (1) 은 드릴 스핀들이 의도치 않게 풀리는 것을 방지하기 위해 안전 나사 (10) 로 고정

키 타입 드릴 척 (1) 을 완전히 풀고 안전 나사 (10) 를 시계방향으로 돌리십시오. 안전 나사가 좌나사임

안전 나사 (10) 가 꽉 끼워져 있으면 드라이버를 나 사의 헤드에 대고 드라이버 손잡이를 돌려 안전 나

키 타입 드릴 척 (1) 을 분리하려면 렌치(SW17)를 구동 스핀들의 너트에 올려 놓으십시오. 키 타입 드릴 척을 한 손으로 꽉 잡고 드릴 척이 드 릴 스핀들 테이퍼에서 풀릴 때까지 다른 손으로 렌 치를 시계 반대방향으로 돌리십시오.

u 드릴 스핀들의 곡면을 잡고 드릴 척의 구멍에 그 리스 및 오염물질이 남아 있지 않도록 하십시오. 키 타입 드릴 척 (1) 을 조립하려면 구동 스핀들의 너트를 스톱위치까지 시계방향으로 돌리십시오. 키 타입 드릴 척이 구동 스핀들에 잘 안착될 때까지 힘을 뺀 상태로 끼우십시오. 고무 해머를 이용하여 키 타입 드릴 척 (1) 의 전면 을 두들기면서 키 타입 드릴 척이 안전하게 안착될 수 있게 하십시오. 키 타입 드릴 척의 클램핑 죠가 돌출되어 키 타입 드릴 척이 손상되지 않도록 유의

안전 나사 (10) 를 시계 반대방향 키 타입 드릴 척이 열리는 방향으로 돌리십시오. 나사산에 도포된 고정 접합제는 여러번 사용할 경우 그 효력이 떨어지므로 그때마다 새로운 안전 나사를 사용하십시오. 분진 및 톱밥 추출장치 납 성분을 포함한 페인트나 몇몇 나무 종류, 또는 광 물 성분 그리고 철과 같은 재료의 분진은 건강을 해 칠 수 있습니다. 이 분진을 만지거나 호흡할 경우, 사용자나 주변 사람들은 알레르기 반응이나 호흡기 장애를 일으킬 수 있습니다. 떡갈나무나 너도밤나무와 같은 특정한 분진은 암을 유발시키며, 특히 목재 처리용으로 사용되는 부가 원료(크로마트, 목재 보호제)와 혼합되면 암을 유발 시키게 됩니다. 석면 성분을 포함한 재료는 오직 전 문가가 작업을 해야 합니다. – 작업장의 통풍이 잘 되도록 하십시오. – 필터등급 P2에 해당되는 호흡 마스크를 사용하

작업용 재료에 관해 국가가 지정한 규정을 고려하십

u 작업장에 분진이 쌓이지 않도록 하십시오. 분진 이 쉽게 발화할 수 있습니다.

u 전원의 전압에 유의하십시오! 공급되는 전원의 전압은 전동공구의 명판에 표기된 전압과 동일해 야 합니다. 230 V 로 표시된 전동공구는 220 V 에서도 작동이 가능합니다. 회전방향 설정하기(그림 D 참조) 회전방향 선택 스위치 (7) 를 이용해 전동공구의 회 전방향을 변경할 수 있습니다. 전원 스위치 (6) 가 눌린 상태에서는 변경할 수 없습니다. 우회전: 드릴 작업 또는 교반 작업을 하려면 회전방 향 선택 스위치 (7) 를 좌측 스톱위치 끝까지 누르

좌회전: 풀기 또는 교반 작업을 하려면 회전방향 선 택 스위치 (7) 를 우측 스톱위치 끝까지 누르십시

전동공구를 작동하려면 전원 스위치 (6) 를 누르고 누른 상태를 유지하십시오. 눌린 상태의 전원 스위치 (6) 를 잠금 상태로 유지 하려면 잠금 버튼 (5) 을 누릅니다. 전동공구의 스위치를 끄려면 전원 스위치 (6) 에서 손을 떼거나 잠금 버튼 (5) 을 눌러 잠긴 상태인 경 우에는 전원 스위치 (6) 를 잠깐 눌렀다가 다시 놓

전원 스위치 (6) 를 밀어 이동시키는 만큼 전원이 켜진 전동공구의 회전속도를 조절할 수 있습니다. 전원 스위치 (6) 를 약간만 밀면 속도가 낮아집니 다. 세게 누르면 속도가 빨라집니다.

냉각 및 윤활을 위해 수용성 절삭유 또는 절삭유를 사용하여 드릴이 과열되거나 고착되는 일을 방지하

드릴 직경이 10mm를 넘을 경우 작은 드릴 직경으 로 사전 작업을 진행하십시오. 그러면 뚫는 압력을 줄이고 전동공구의 부담을 줄일 수 있습니다. 금속에 드릴 작업을 할 경우에는 항상 하자가 없는 날카로운 HSS 드릴 비트(HSS  =  하이 스피드 스 틸)만 사용하십시오. Bosch 액세서리 제품군은 이 에 상응하는 품질을 보증합니다. 액세서리로 구매할 수 있는 기계 바이스를 통해 작 업물을 안전하게 클램핑할 수 있습니다. 이를 통해 작업물이 잘못 돌아가거나 이로 인해 발생할 수 있 는 사고를 방지할 수 있습니다.

u 스탠더에서 본 전동공구를 사용하지 마십시오. u 혼합물이 분사되지 않도록 하십시오. 그렇지 않 을 경우 미끄러지면서 전동공구에 대한 통제력을 잃을 수도 있습니다. 1 609 92A 7GL | (26.07.2022) Bosch Power Tools한국어 | 153 u 본 전동공구를 낮은 속도로 오랫동안 작동하지 마십시오. 전동공구의 모터가 과열될 수 있습니

잠금 버튼 (5) 을 해제하려면, 전원 스위치 (6) 를 잠깐 동안 눌렀다가 손을 떼십시오. 이렇게 하여 전 동공구가 의도치 않게 다시 작동되는 것을 막을 수 있습니다(부상 위험). 교반기 선택은 혼합물의 종류에 따라 달라집니다. 에멀션 페인트, 페인트, 접착제, 씰링 컴파운드, 시 멘트 슬러리 등과 같은 점도가 낮은 혼합물의 경우 좌측 나선형 구조의 교반기를 사용하십시오. 좌측 나선형 구조의 교반기는 자재를 위쪽에서 아래쪽으 로 운반합니다. 교반기는 위쪽으로 밀립니다. 점도 가 낮은 혼합물은 거의 분사되지 않은 상태로 혼합

레미탈, 콘크리트, 시멘트, 스크리드, 필링 컴파운 드, 에폭시 수지 등의 점도가 높은 혼합물의 경우 우 측 나선형 구조의 교반기를 사용하십시오. 우측 나 선형 구조의 교반기는 자재를 아래쪽에서 위쪽으로 운반합니다. 혼합물이 교반기에 붙은 상태로 작업이 이루어집니다. 점도가 높은 혼합물이 가장 잘 섞입

작업 시 전동공구를 위아래로 움직이십시오. 사용 후 교반기를 세척하십시오. u 전동공구를 안전한 위치에 두십시오. 전동공구가 넘어지지 않도록 주의하십시오. 그렇게 하지 않 으면 전동공구가 손상될 수 있습니다. 보수 정비 및 서비스

u 전동공구를 보수 정비하기 전에 반드시 콘센트에 서 전원 플러그를 빼십시오. u 안전하고 올바른 작동을 위하여 전동공구와 전동 공구의 통풍구를 항상 깨끗이 하십시오. 연결 코드를 교환해야 할 경우 안전을 기하기 위해 Bosch 또는 Bosch 지정 전동공구 서비스 센터에

AS 센터 및 사용 문의 AS 센터에서는 귀하 제품의 수리 및 보수정비, 그리 고 부품에 관한 문의를 받고 있습니다. 대체 부품에 관한 분해 조립도 및 정보는 인터넷에서도 찾아 볼 수 있습니다 - www.bosch-pt.com 보쉬 사용 문의 팀에서는 보쉬의 제품 및 해당 액세 서리에 관한 질문에 기꺼이 답변 드릴 것입니다. 문의나 대체 부품 주문 시에는 반드시 제품 네임 플 레이트에 있는 10자리의 부품번호를 알려 주십시

080-955-0909 다른 AS 센터 주소는 아래 사이트에서 확인할 수 있

기기와 액세서리 및 포장 등은 환경 친화적인 방법 으로 재생할 수 있도록 분류하십시오. 전동공구를 가정용 쓰레기로 처리하지
