HASZNÁLATI ÚTMUTATÓ GBM 1600 RE Professional BOSCH

Úroveň vibrácií ahodnota emisií hluku uvedené vtýchto po- kynoch boli namerané podľa normovaného meracieho po- stupu adajú sa použiť na vzájomné porovnávanie elektrické- ho náradia. Hodia sa aj na predbežný odhad emisie vibrácií ahluku. Uvedená úroveň vibrácií ahodnota emisií hluku reprezentuje hlavné spôsoby použitia elektrického náradia. Ak sa však elektrické náradie využíva na iné spôsoby použitia, sodlišný- mi vkladacími nástrojmi alebo pri nedostatočnej údržbe, mô- že sa úroveň vibrácií ahodnota emisií hlukuodlišovať. To môže emisiu vibrácií ahluku počas celého pracovného času výrazne zvýšiť. Na presný odhad emisií vibrácií ahluku by sa mal zohľadniť aj čas, vpriebehu ktorého je náradie vypnuté alebo síce spustené, ale vskutočnosti sa nepoužíva. To môže emisie vibrácií ahluku počas celého pracovného času výrazne zní- žiť. Na ochranu obsluhujúcej osoby pred pôsobením vibrácií ur- čite doplnkové bezpečnostné opatrenia, ako napríklad: údrž- ba elektrického náradia avkladacích nástrojov, udržiavanie správnej teploty rúk, organizácia pracovných procesov. Montáž u Pred všetkými prácami na elektrickom náradí vytiah- nite sieťovú zástrčku zo zásuvky. Prídavná rukoväť (pozri obrázok A) u Vaše elektrické náradie používajte iba sprídavnou ru- koväťou (2). Zaskrutkujte prídavnú rukoväť (2) do závitu (3) na kryte motora. Rukoväť na prenášanie (pozriobrázok A) Rukoväť na prenášanie (4) možno plynule otáčať o360°. Bosch Power Tools 1 609 92A 7GL | (26.07.2022)80 | Slovenčina Výmena nástroja u Pri výmene nástroja používajte ochranné rukavice. Po- čas dlhšej neprerušovanej práce sa môže skľučovadlo vý- razne zahriať. Skľučovadlo sozubeným vencom sautomatickým zaistením (pozri obrázok B) Otvorte skľučovadlo sozubeným vencom (1) otočením tak, aby sa nástroj dal vložiť. Vložte pracovný nástroj. Zasuňte doťahovací kľúč (9) do prí- slušných otvorov skľučovadla sozubeným vencom (1) aná- stroj rovnomerne utiahnite. Výmena skľučovadla (pozri obrázok C) u Pred všetkými prácami na elektrickom náradí vytiah- nite sieťovú zástrčku zo zásuvky. Demontáž poistnej skrutky Skľučovadlo sozubeným vencom (1) je zaistené proti ne- úmyselnému uvoľneniu vŕtacieho vretena poistnou skrutkou (10). Úplne otvorte skľučovadlo sozubeným vencom (1) apoistnú skrutku (10) vyskrutkujte vsmere pohybu hodinových ruči- čiek. Myslite na to, že poistná skrutka má ľavotočivý závit. Ak sa poistná skrutka (10) nedá vyskrutkovať, nasaďte na hlavu poistnej skrutky skrutkovač askrutku uvoľnite úderom na rukoväť skrutkovača. Demontáž skľučovadla Pri demontáži skľučovadla sozubeným vencom (1) nasaďte vidlicový kľúč (veľkosť kľúča 17) na maticu na hnacom vrete- ne. Jednou rukou pridržiavajte skľučovadlo sozubeným vrete- nom adruhou rukou otáčajte vidlicový kľúč proti smeru po- hybu hodinových ručičiek dovtedy, kým sa skľučovadlo ne- uvoľní zkužeľa vŕtacieho vretena. Montáž skľučovadla u Kužeľ vŕtacieho vretena aotvor skľučovadla udr- žiavajte bez mastnoty anečistôt. Pri montáži skľučovadla sozubeným vencom (1) otáčajte maticou na hnacom vretene vsmere pohybu hodinových ru- čičiek až na doraz. Bez použitia nadmernej sily nasaďte skľučovadlo sozube- ným vencom na hnacie vreteno tak, aby pevne sedelo. Mierne udrite gumeným kladivom na čelnú stranu skľučovad- la sozubeným vencom (1), aby ste zaistili bezpečné uloženie skľučovadla sozubeným vencom. Dávajte pritom pozor na to, aby upínacie čeľuste skľučovadla sozubeným vencom nevyčnievali, aby ste ich pri udieraní nepoškodili. Montáž poistnej skrutky Poistnú skrutku (10) naskrutkujte proti smeru pohybu hodi- nových ručičiek do otvoreného skľučovadla sozubeným ven- com. Vždy použite novú poistnú skrutku, pretože na jej závite je nanesené lepidlo, ktoré pri opakovanom použití stráca účinok. Odsávanie prachu atriesok Prach zniektorých materiálov, napr. znáterov obsahujúcich olovo, zniektorých druhov dreva, minerálov akovu môže byť zdraviu škodlivý. Kontakt stakýmto prachom alebo jeho vdy- chovanie môže vyvolávať alergické reakcie a/alebo spôsobiť ochorenie dýchacích ciest pracovníka, prípadne osôb, ktoré sa nachádzajú vblízkosti pracoviska. Určité druhy prachu, napr. prach zdubového alebo zbu- kového dreva, sa považujú za rakovinotvorné, ato predov- šetkým spolu sďalšími materiálmi, ktoré sa používajú pri spracovávaní dreva (chromitan, chemické prostriedky na ochranu dreva). Materiál, ktorý obsahuje azbest, smú opracovávať len špeciálne vyškolení pracovníci. – Postarajte sa odobré vetranie svojho pracoviska. – Odporúčame používať masku na ochranu dýchacích ciest sfiltrom triedy P2. Dodržiavajte aj predpisy vašej krajiny týkajúce sa obrába- ných materiálov. u Zabráňte usadzovaniu ahromadeniu prachu na praco- visku. Prach sa môže ľahko zapáliť. Prevádzka Uvedenie do prevádzky u Dodržte napätie siete! Napätie zdroja elektrického prúdu sa musí zhodovať súdajmi na typovom štítku elektrického náradia. Elektrické náradie označené pre napätie 230V sa môže prevádzkovať aj snapätím 220V. Nastavenie smeru otáčania (pozri obrázokD) Prepínačom smeru otáčania (7) môžete meniť smer otáčania elektrického náradia. Nie je to však možné vtedy, keď je stlačený vypínač (6). Pravobežný chod: Na vŕtanie alebo miešanie stlačte prepí- nač smeru otáčania (7) doľava až na doraz. Ľavobežný chod: Na povoľovanie alebo miešanie stlačte prepínač smeru otáčania (7) doprava až na doraz. Zapínanie/vypínanie Na zapnutie elektrického náradia stlačte vypínač (6) adržte ho stlačený. Na zaistenie stlačeného vypínača (6) zatlačte zaisťovacie tlačidlo (5). Na vypnutie elektrického náradia uvoľnite vypínač (6), príp. keď je zaisťovacím tlačidlom (5) zaaretovaný, stlačte krátko vypínač (6) apotom ho uvoľnite. Nastavenie otáčok Otáčky zapnutého elektrického náradia môžete plynulo regu- lovať tým, do akej miery stláčate vypínač (6). Mierny tlak na vypínač (6) vyvolá nízke otáčky. Pri zvýšení tlaku sa otáčky zvýšia. 1 609 92A 7GL | (26.07.2022) Bosch Power ToolsSlovenčina | 81 Pracovné pokyny pre vŕtanie Na chladenie amastenie použite vŕtaciu emulziu alebo rezací olej, aby ste zabránili prípadnému prehriatiu alebo za- blokovaniu vrtáka. Pri priemeroch vŕtania >10mm predvŕtajte smenšími priemermi vŕtania. Vďaka tomu budete môcť znížiť prítlak aelektrické náradie sa bude menej zaťažovať. Pri vŕtaní do kovu používajte len bezchybné, naostrené HSS vrtáky (HSS = vysokovýkonná rýchlorezná oceľ). Zodpove- dajúcu kvalitu garantuje Bosch sortiment príslušenstva. Strojový zverák, ktorý sa dá zakúpiť ako príslušenstvo, umož- ňuje spoľahlivé upnutie obrobku. To zabráni pretočeniu ob- robku atým aj výskytu prípadných pracovných úrazov. Pracovné pokyny pre miešanie u Elektrické náradie nepoužívajte vstojane alebo vkon- zole. u Zabráňte rozstrekovaniu miešaného materiálu. Ná- sledkom toho by ste sa mohli pošmyknúť astratiť kontrolu nad ručným elektrickým náradím. u Vyhýbajte sa trvalému prevádzkovaniu elektrického náradia so zníženými otáčkami. Vopačnom prípade by sa mohol prehriať motor elektrického náradia. Na uvoľnenie aretačného tlačidla (5) stlačte krátko vypínač (6) apotom ho uvoľnite. Tým sa zabráni neúmyselnému opätovnému spusteniu elektrického náradia (nebezpečen- stvo poranenia). Výber miešacieho nástroja závisí od miešaného materiálu. Pre miešaný materiál snízkou viskozitou, ako je napríklad disperzná farba, laky, lepidlá, zalievacia hmota, cementové zmesi, používajte miešací nástroj so špirálou smerom doľa- va. Vmiešacom nástroji so špirálou smerom doľava sa mate- riál prepravuje zhora nadol. Miešací nástroj je tlačený smerom nahor. Miešaný materiál snízkou viskozitou sa mieša bez toho, aby dochádzalo kprílišnému rozstrekova- niu. Pre miešaný materiál sveľkou viskozitou, ako je napríklad vr- chná omietka, betón, cement, poter, tmeliaca hmota, epoxi- dová živica, používajte miešací nástroj so špirálou smerom doprava. Vmiešacom nástroji so špirálou smerom doprava sa materiál prepravuje zdola nahor. Miešací nástroj sa zanorí do miešanej hmoty. Miešaný materiál sveľkou viskozitou sa optimálne premieša. Pri práci pohybujte elektrické náradie hore adole. Po použití miešací nástroj vyčistite. u Elektrické náradie skladujte na bezpečnom mieste. Zabezpečte, aby nemohlo dôjsť kjeho prevráteniu. Inak sa môže elektrické náradie poškodiť. Údržba aservis Údržba ačistenie u Pred všetkými prácami na elektrickom náradí vytiah- nite sieťovú zástrčku zo zásuvky. u Elektrické náradie ajeho vetracie štrbiny udržiavajte vždy včistote, aby ste mohli pracovať dobre abezpeč- ne. Ak je potrebná výmena pripájacieho vedenia, musí ju vy- konať Bosch alebo niektoré autorizované stredisko služieb zákazníkom pre elektrické náradie Bosch, aby sa zabránilo ohrozeniam bezpečnosti. Zákaznícka služba aporadenstvo ohľadom použitia Servisné stredisko Vám odpovie na otázky týkajúce sa opravy aúdržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy ainformácie onáhradných dieloch náj- dete tiež na: www.bosch-pt.com Vprípade otázok týkajúcich sa našich výrobkov apríslušen- stva Vám ochotne pomôže poradenský tím Bosch. Vprípade akýchkoľvek otázok aobjednávok náhradných dielov uvádzajte bezpodmienečne 10‑miestne vecné číslo uvedené na typovom štítku výrobku. Slovakia Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online. Tel.: +421 2 48 703 800 Fax: +421 2 48 703 801 E-Mail: servis.naradia@sk.bosch.com www.bosch-pt.sk Ďalšie adresy servisov nájdete na: www.bosch-pt.com/serviceaddresses Likvidácia Elektrické náradie, príslušenstvo aobaly treba odovzdať na ekologickú recykláciu. Nevyhadzujte elektrické náradie do bežného odpadu zdomácnosti! Len pre krajinyEÚ: Podľa európskej smernice 2012/19/EÚ ostarých elektric- kých aelektronických zariadeniach apodľa jej realizácie vnárodnom práve sa musí už nepoužiteľné elektrické nára- die zbierať separovane aodovzdať na ekologickú recykláciu. Pri nesprávnej likvidácii môžu mať staré elektrické aelektro- nické zariadenia kvôli možnej prítomnosti nebezpečných látok škodlivý vplyv na životné prostredie aľudské zdravie. Bosch Power Tools 1 609 92A 7GL | (26.07.2022)82 | Magyar Magyar Biztonsági tájékoztató Általános biztonsági előírások az elektromos kéziszerszámok számára FIGYELMEZ- TETÉS Olvassa el valamennyi biztonsági tájékoztatót, előírást, illusztrációt és adatot, amelyet az elektromos kéziszerszámmal együtt megkapott. Az alábbiakban felso- rolt előírások betartásának elmulasztása áramütéshez, tűz- höz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbi használatra gondosan őrizze meg eze- ket az előírásokat. Az alább alkalmazott "elektromos kéziszerszám" fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában. Munkahelyi biztonság u Tartsa tisztán és jól megvilágítva a munkaterületet. A zsúfolt vagy sötét területeken gyakrabban következnek be balesetek. u Ne dolgozzon a berendezéssel olyan robbanásveszé- lyes környezetben, ahol éghető folyadékok, gázok vagy por vannak. Az elektromos kéziszerszámok szikrá- kat keltenek, amelyek a port vagy a gőzöket meggyújthat- ják. u Tartsa távol a gyerekeket és a nézelődőket, ha az elektromos kéziszerszámot használja. Haelvonják a fi- gyelmét, elvesztheti az uralmát a berendezés felett. Elektromos biztonsági előírások u A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékek esetében ne használjon csatlakozó adaptert. Aváltoztatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés koc- kázatát. u Kerülje el a földelt felületekkel való érintkezést, mint például csövek, fűtőtestek, kályhák és hűtőgépek. Az áramütés veszélye megnövekszik, ha a teste földelve van. u Tartsa távol az elektromos kéziszerszámot az esőtől és a nedvességtől. Ha víz jut be egy elektromos kéziszer- számba, az megnöveli az áramütés veszélyét. u Ne használja a kábelt a rendeltetésétől eltérő célokra. Sohase vigye vagy húzza az elektromos kéziszerszá- mot a kábelnél fogva, valamint sose húzza ki a csatla- kozót a kábelnél fogva a dugaszoló aljzatból. Tartsa távol a kábelt hőforrásoktól, olajtól, éles sarkoktól és élektől, valamint mozgó gépalkatrészektől. A megron- gálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét. u Ha egy elektromos kéziszerszámmal a szabadban dol- gozik, csak kültéri hosszabbítót használjon. A kültéri hosszabbító használata csökkenti az áramütés veszélyét. u Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. A hibaáram-védőkapcso- ló alkalmazása csökkenti az áramütés kockázatát. Személyi biztonság u Munka közben mindig figyeljen, ügyeljen arra, amit csinál és megfontoltan dolgozzon az elektromos kézi- szerszámmal. Ne használja a berendezést ha fáradt vagy kábítószer, alkohol vagy gyógyszer hatása alatt áll. Egy pillanatnyi figyelmetlenség a szerszám használata közben komoly sérülésekhez vezethet. u Viseljen védőfelszerelést. Viseljen mindig védőszem- üveget. Avédőfelszerelések, mint a porvédő álarc, csú- szásbiztos védőcipő, védősapka és fülvédő megfelelő használata csökkenti a személyi sérülések kockázatát. u Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszer- szám ki van kapcsolva, mielőtt beköti az áramforrást és/vagy az akkumulátort, valamint mielőtt felemelné és vinni kezdené az elektromos kéziszerszámot. Haaz elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha akészüléket bekapcsolt állapot- ban csatlakoztatja az áramforráshoz, az baleset vezethet. u Az elektromos kéziszerszám bekapcsolása előtt okvet- lenül távolítsa el abeállítószerszámokat vagy csavar- kulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat. u Ne becsülje túl önmagát. Ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni. u Viseljen megfelelő ruházatot. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját és a ruháját a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a szerszám mozgó részei magukkal ránthatják. u Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges be- rendezéseket, ellenőrizze, hogy azok megfelelő mó- don hozzá vannak kapcsolva a készülékhez és rendel- tetésüknek megfelelően működnek. A porgyűjtő be- rendezések használata csökkenti a munka során keletke- ző por veszélyes hatásait. u Ne hagyja, hogy az elektromos kéziszerszám gyakori használata során szerzett tapasztalatok túlságosan magabiztossá tegyék, és figyelmen kívül hagyja az idevonatkozó biztonsági alapelveket. Egy gondatlan művelet egy másodperc törtrésze alatt súlyos sérüléseket okozhat. Az elektromos kéziszerszámok gondos kezelése és használata u Ne terhelje túl a berendezést. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja. 1 609 92A 7GL | (26.07.2022) Bosch Power ToolsMagyar | 83 Amegfelelő elektromos kéziszerszámmal amegadott tel- jesítménytartományon belül jobban és biztonságosabban lehet dolgozni. u Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Minden olyan elektro- mos kéziszerszám, amelyet nem lehet sem be‑, sem ki- kapcsolni, veszélyes és meg kell javíttatni. u Húzza ki a csatlakozót az áramforrásból és/vagy távo- lítsa el az akkumulátort (ha az leválasztható az elekt- romos kéziszerszámtól), mielőtt az elektromos kézi- szerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővi- gyázatossági intézkedés meggátolja a szerszám akaratlan üzembe helyezését. u A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyermekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem is- merik a szerszámot, vagy nem olvasták el ezt az útmu- tatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. u Tartsa megfelelően karban az elektromos kéziszerszá- mokat és a tartozékokat. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek‑e, nincsenek‑e beszorulva, illetve nincsenek‑e eltörve vagy megron- gálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berende- zés megrongálódott részeit a készülék használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem megfelelő karbantartá- sára lehet visszavezetni. u Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező, gondosan ápolt vágószer- számok ritkábban ékelődnek be és azokat könnyebben le- het vezetni és irányítani. u Az elektromos kéziszerszámokat, tartozékokat, szer- számbiteket stb. csak ezen kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkakö- rülményeket valamint akivitelezendő munka sajátos- ságait. Az elektromos kéziszerszám eredeti rendelteté- sétől eltérő célokra való alkalmazása veszélyes helyzete- ket eredeményezhet. u Tartsa szárazon, tisztán valamint olaj- és zsírmentes állapotban a fogantyúkat és markoló felületeket. A csúszós fogantyúk és markoló felületek váratlan helyze- tekben lehetetlenné teszik az elektromos kéziszerszám biztonságos kezelését és irányítását. Szerviz u Az elektromos kéziszerszámot csak szakképzett sze- mélyzet kizárólag eredeti pótalkatrészek felhasználá- sával javíthatja. Ez biztosítja, hogy az elektromos kézi- szerszám biztonságos maradjon. Biztonsági figyelmeztetések fúrókhoz Biztonsági figyelmeztetések minden művelethez u Használja a pótfogantyú(ka)t. Ha elveszti az uralmát a kéziszerszám felett, az személyi sérüléshez vezethet. u Az elektromos kéziszerszámot csak a szigetelt marko- latfelületeknél fogja, főleg ha olyan műveletet hajt végre, melynek során a vágó tartozék rejtett vezeté- kekhez vagy az elektromos kéziszerszám saját tápve- zetékéhez érhet. Ha a vágó tartozék egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám fedetlen fémrészei szintén feszültség alá kerülhetnek és áramütés- hez vezethetnek. Biztonsági figyelmeztetések hosszú fúrófejek használatához u Sohase működtesse a kéziszerszámot magasabb for- dulatszámmal, mint a fúrófej legnagyobb megenge- dett fordulatszáma .Magasabb fordulatszámok esetén a fúrófej kihajolhat, amikor szabadon forog, anélkül, hogy érintené a munkadarabot, és így személyi sérülést okoz- hat. u Mindig egy alacsony fordulatszámmal kezdje a fúrást, úgy, hogy az indításkor a fúrófej hegye érintkezésben legyen a munkadarabbal. Magasabb fordulatszámok esetén a fúrófej kihajolhat, amikor szabadon forog, anél- kül, hogy érintené a munkadarabot, és így személyi sérü- lést okozhat. u Csak a fúrófejjel egy vonalban gyakoroljon nyomást a kéziszerszámra és ne alkalmazzon túl nagy nyomást.A fúrófejek elgörbülhetnek és töréshez vagy a kéziszerszám feletti uralom elvesztéséhez vezethetnek, ez pedig szemé- lyi sérülésekhez vezethet. Kiegészítő biztonsági előírások u A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel vagy satuval rögzített munkadarab biztonságosabban van rögzítve, mintha csak a kezével tartaná. u Ha a betétszerszám leblokkolt, azonnal kapcsolja ki az elektromos kéziszerszámot. Számítson magas reakci- ós nyomatékokra, amelyek egy visszarúgást okozhat- nak .A betétszerszám leblokkol, ha az elektromos kézi- szerszám túlterhelés alá kerül, vagy beékelődik a meg- munkálásra kerülő munkadarabba. u A rejtett vezetékek felkutatásához használjon arra al- kalmas fémkereső készüléket, vagy kérje ki a helyi energiaellátó vállalat tanácsát. Ha egy elektromos veze- téket a berendezéssel megérint, az tűzhöz és áramütés- hez vezethet. Egy gázvezeték megrongálása robbanást eredményezhet. Ha egy vízvezetéket szakít meg, anyagi károk keletkeznek, vagy áramütést okozhat. u Várja meg, amíg az elektromos kéziszerszám teljesen leáll, mielőtt letenné. A betétszerszám beékelődhet, és a kezelő elvesztheti az uralmát az elektromos kéziszer- szám felett. Bosch Power Tools 1 609 92A 7GL | (26.07.2022)84 | Magyar A termék és a teljesítmény leírása Olvassa el az összes biztonsági figyelmezte- tést és előírást. A biztonsági előírások és uta- sítások betartásának elmulasztása áramütés- hez, tűzhöz és/vagy súlyos sérülésekhez vezet- het. Kérjük, vegye figyelembe a Használati Utasítás első részében található ábrákat. Rendeltetésszerű használat Az elektromos kéziszerszám fában, fémekben, keramikus anyagokban és műanyagokban végzett fúrásra szolgál. Az elektromos kéziszerszám poralakú építőanyagok, mint ha- barcs, vakolat, ragasztóanyagok, valamint oldószert nem tar- talmazó festékek, lakkok és hasonló anyagok kikeverésére szolgál. Az ábrázolásra kerülő komponensek A készülék ábrázolásra kerülő komponenseinek sorszámozá- sa az elektromos kéziszerszámnak az ábra-oldalon található képére vonatkozik. (1) Fogaskoszorús fúrótokmány

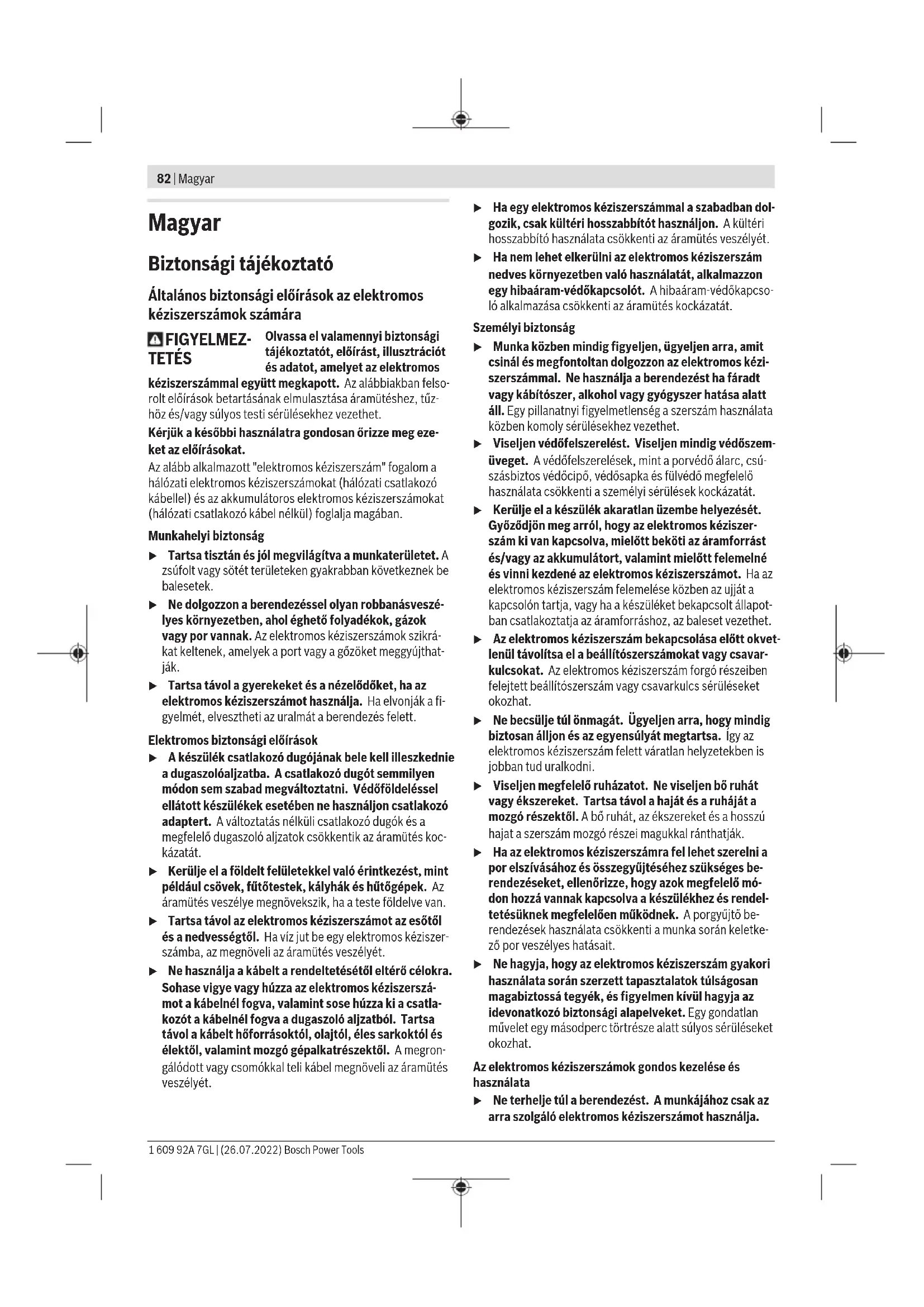

(2) Pótfogantyú (szigetelt fogantyú-felület) (3) Menet a pótfogantyú számára (4) Tartófogantyú (szigetelt fogantyú-felület) (5) Bekapcsolási reteszelő gomb a be-/kikapcsoló szá- mára (6) Be-/kikapcsoló (7) Forgásirány-átkapcsoló (8) Fogantyú (szigetelt fogantyú-felület) (9) Tokmánykulcs

(10) Biztosító csavar fogaskoszorús fúrótokmányok szá- mára

A képeken látható vagy a szövegben leírt tartozékok rész- ben nem tartoznak a standard szállítmányhoz. Tartozék- programunkban valamennyi tartozék megtalálható. Műszaki adatok Fúrógép GBM 1600 RE Rendelési szám 3601AB00.. Névleges felvett teljesítmény W 850 Üresjárati fordulatszám perc

Névleges forgatónyomaték Nm 11 Tengelynyakátmérő mm 43 Max. fúróátmérő – Acélban mm 16 – Fában mm 40 – Alumínium mm 16 Tokmány befogási tartomá- nya mm 3–16 Jobbra forgás/balra forgás ● Fúrógép GBM 1600 RE A keverőkosár legnagyobb átmérője mm 160 Súly az „EPTA‑Procedure 01:2014” (2014/01 EPTA‑eljárás) sze- rint kg 3,0 Érintésvédelmi osztály / II A adatok 230 V hálózati feszültségre [U] vonatkoznak. Ettől eltérő fe- szültségek és külön egyes országok számára készült kivitelek esetén ezek az adatok változhatnak. Zaj és vibráció értékek A zajkibocsátási értékek a EN62841-2-1szabványnak meg- felelően kerültek meghatározásra. Az elektromos kéziszerszám A-értékelésű zajszintjének tipi- kus értékei: hangnyomásszint 85dB(A); hangteljesítmény- szint 96dB(A). A szórás, K=5dB. Viseljen fülvédőt! A rezgési összértékek, a

(a három irány vektorösszege) és a Kszórás EN62841-2-1szabvány szerint meghatározott ér- téke: Fúrás fémekben: a

Az ezen utasításokban megadott rezgésszint és zajkibocsátá- si érték egy szabványban rögzített mérési módszerrel került meghatározásra és az elektromos kéziszerszámok egymással való összehasonlítására alkalmazható. Ez az érték a rezgés- és zajkibocsátás ideiglenes becslésére is alkalmas. A megadott rezgésszint és zajkibocsátási érték az elektro- mos kéziszerszám fő alkalmazásaira vonatkozik. Ha az elekt- romos kéziszerszámot más alkalmazásokra, eltérő betétszer- számokkal vagy nem kielégítő karbantartás mellett használ- ják, a rezgésszint és a zajkibocsátási érték a fenti értékektől eltérhet. Ez az egész munkaidőre vonatkozó rezgés- és zajki- bocsátást lényegesen megnövelheti. A rezgés- és zajkibocsátás pontos megbecsüléséhez figye- lembe kell venni azokat az időszakokat is, amikor a készülék kikapcsolt állapotban van, vagy amikor be van ugyan kap- csolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgés- és zajkibocsátást lényegesen csökkentheti. Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: Az elektromos ké- ziszerszám és a betétszerszámok karbantartása, a kezek me- legen tartása, a munkamenetek megszervezése. Összeszerelés u Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. Pótfogantyú (lásd a Aábrát) u Az elektromos kéziszerszámát csak a (2) pótfogantyú- val együtt használja. 1 609 92A 7GL | (26.07.2022) Bosch Power ToolsMagyar | 85 Csavarja be a (2)pótfogantyút a motorházon található (3)menetbe. Tartófogantyú (lásd aAábrát) A(4)tartófogantyú fokozatmentesen 360°-kal elforgatható. Szerszámcsere u A szerszámcseréhez viseljen védőkesztyűt. A fúrótok- mány hosszabb munkaműveletek során erősen felmeleg- szik. Automatikus reteszelésű fogaskoszorús fúrótokmány (lásd a Bábrát) Forgatással nyissa szét a (1)fogaskoszorús fúrótokmányt, amíg a szerszámot be nem lehet helyezni. Tegye be a szerszámot. Dugja be a (9)tokmánykulcsot a (1)fogaskoszorús fúrótokmány megfelelő furataiba és egyenletesen beszorítva rögzítse a szerszámot. A fúrótokmány kicserélése (lásd a Cábrát) u Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. A biztosítócsavar eltávolítása A (1)fogaskoszorús fúrótokmány a fúróorsóról való akarat- lan kilazulás ellen egy (10)biztosítócsavarral van rögzítve. Nyissa ki teljesen a (1)fogaskoszorús fúrótokmányt és az óramutató járásával megegyező irányban forgatva teljesen csavarja ki a (10)biztosítócsavart. Vegye tekintetbe, hogy a biztosító csavar balmenetes. Ha a (10)biztosítócsavar nem akar megindulni, helyezzen fel egy csavarhúzót a csavar fejére és a csavarhúzó nyelére mért ütéssel lazítsa ki a biztosítócsavart. A fúrótokmány leszerelése A (1)fogaskoszorús fúrótokmány leszereléséhez helyezzen fel egy villáskulcsot (17mm-es méret) a hajtótengely anyájá- ra. Tartsa az egyik kezével fogva a fogaskoszorús fúrótokmányt és a másik kezével forgassa el a villáskulcsot az óramutató já- rásával ellenkező irányba, amíg a fúrótokmány le nem válik a fúróorsó kúpjáról. A fúrótokmány felszerelése u Tartsa a fúróorsó kúpját és a fúrótokmány furatát zsír- és szennyeződésmentesen. A (1)fogaskoszorús fúrótokmány felszereléséhez forgassa el ütközésig az óramutató járásával megegyező irányba a hajtó- tengely anyáját. Dugja fel erőszak alkalmazása nélkül a fogaskoszorús fúró- tokmányt a hajtótengelyre, amíg az szorosan ráilleszkedik. Mérjen kisebb ütéseket egy gumikalapáccsal a (1)fogaskoszorús fúrótokmány homlokoldalára, hogy bizto- sítsa a fogaskoszorús fúrótokmány szoros illeszkedését. Eközben ügyeljen arra, hogy a fogaskoszorús fúrótokmány befogópofái ne álljanak ki, nehogy megsérüljenek. A biztosítócsavar felszerelése Csavarozza be a (10)biztosítócsavart az óramutató járásá- val ellenkező irányban a nyitott fogaskoszorús fúrótokmány- ba. Mindig csak egy új biztosítócsavart használjon, mivel an- nak menetén biztosító paszta van, amely többszöri alkalma- zás esetén elveszti a hatékonyságát. Por- és forgácselszívás Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és fémek pora egészségkárosító hatású lehet. A poroknak a ke- zelő vagy a közelben tartózkodó személyek által történő megérintése vagy belégzése allergikus reakciókhoz és/vagy a légutak megbetegedését vonhatja maga után. Egyes faporok, például tölgy- és bükkfaporok rákkeltő hatá- súak, főleg ha a faanyag kezeléséhez más anyagok is vannak bennük (kromát, favédő vegyszerek). A készülékkel azbesz- tet tartalmazó anyagokat csak szakembereknek szabad meg- munkálniuk. – Gondoskodjon a munkahely jó szellőztetéséről. – Ehhez a munkához célszerű egy P2 szűrőosztályú porvé- dő álarcot használni. A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az adott országban érvényes előírásokat. u Gondoskodjon arról, hogy a munkahelyén ne gyűlhes- sen össze por. A porok könnyen meggyulladhatnak. Üzemeltetés Üzembe helyezés u Ügyeljen a helyes hálózati feszültségre! Az áramforrás feszültségének meg kell egyeznie az elektromos kézi- szerszám típustábláján található adatokkal. A 230V‑os berendezéseket 220V hálózati feszültségről is szabad üzemeltetni. A forgásirány beállítása (lásd a Dábrát) A (7) forgásirány-átkapcsoló az elektromos kéziszerszám forgásirányának megváltoztatására szolgál. Ha a (6) be-/ki- kapcsoló be van nyomva, akkor a forgásirányt nem lehet át- kapcsolni. Jobbraforgás: Fúráshoz vagy keveréshez nyomja el balra üt- közésig a (7)forgásirány átkapcsolót. Balraforgás: Csavarok kioldásához vagy keveréshez nyomja el jobbra ütközésig a (7)forgásirány átkapcsolót. Be- és kikapcsolás Az elektromos kéziszerszám üzembe helyezéséhez nyomja be és tartsa benyomva a (6) be-/kikapcsolót. A benyomott (6) be-/kikapcsoló rögzítéséhez nyomja be a (5) rögzítő gombot. Az elektromos kéziszerszám kikapcsolásához engedje el a (6) be-/kikapcsolót, illetve, ha az az adott helyzetben a (5) rögzítőgombbal rögzítve van, nyomja be rövid időre, majd engedje el a (6) be-/kikapcsolót. Bosch Power Tools 1 609 92A 7GL | (26.07.2022)86 | Magyar A fordulatszám beállítása A bekapcsolt elektromos kéziszerszám fordulatszámát annak megfelelően szabályozhatja, mennyire nyomja be a (6) be-/ kikapcsolót. A (6) be‑/kikapcsolóra gyakorolt enyhe nyomás alacsony lö- ketszámot eredményez. Növekvő nyomás esetén a forsulat- szám is növekszik. Munkavégzési útmutató a fúráshoz A hűtéshez és kenéshez használjon egy fúróemulziót vagy vá- góolajat, hogy megelőzze a fúró túlhevülését vagy beszorulá- sát. >10mm‑es furatátmérő esetén fúrja előre a furatot egy ki- sebb átmérőjű fúróval. Így csökkentheti a berendezésre gya- korolt nyomást és az elektromos kéziszerszám terhelését alacsonyabbá teszi. Fémekben végzett fúráshoz csak kifogástalan állapotú, kiéle- sített HSS-fúrófejeket használjon (HSS=nagyteljesítményű gyorsvágó acél). A Bosch tartozékprogramja garantálja a megfelelő minőséget. A tartozékként kapható gépsatu lehetővé teszi a munkadarab biztonságos befogását. Ez meggátolja a munkadarab elfordu- lását és az ezzel kapcsolatos baleseteket. Munkavégzési útmutató a keveréshez u Ne használja az elektromos kéziszerszámot egy áll- vánnyal. u Kerülje el a keverésre kerülő anyag szétfröccsentését. Ellenkező esetben elcsúszhat és elvesztheti az uralmát az elektromos kéziszerszám felett. u Kerülje el az elektromos kéziszerszám csökkentett fordulatszámmal való tartós üzemeltetését. Ellenkező esetben az elektromos kéziszerszám motorja túlhevülhet. A (5)rögzítő gomb kioldásához nyomja be rövid időre, majd engedje el a (6)be-/kikapcsolót. Ezzel meggátolja az elektro- mos kéziszerszám akaratlan újraindulását (sérülésveszély). A keverőkosarat a keverésre kerülő anyagtól függően kell megválasztani. Alacsony viszkozitású anyagok, mint például diszperziós fes- ték, lakk, ragasztó, kiöntő anyag, cementiszap keveréséhez használjon balcsavaros keverőkosarat. A balcsavaros keve- rőkosár az anyagot felülről lefelé továbbítja. A keverőkosarat az anyag felfelé mutató irányba nyomja. Az alacsony viszkozi- tású anyag gyakorlatilag fröccsenésmentesen kerül összeke- verésre. Magas viszkozitású anyagokhoz, mint például készvakolat, beton, cement, esztrich, spatulyázó massza, epoxidgyanta használjon jobbcsavaros keverőkosarat. A jobbcsavaros ke- verőkosár az anyagot alulról felfelé továbbítja. A keverőkosár lassan belemerül a keverésre kerülő anyagba. A magas visz- kozitású anyag optimálisan összekeveredik. A munka során mozgassa fel- és lefelé az elektromos kézi- szerszámot. Használat után mindig tisztítsa meg a keverőko- sarat. u Az elektromos kéziszerszámot biztonságos helyen tá- rolja. Gondoskodjon arról, hogy az ne dőlhessen fel. El- lenkező esetben az elektromos kéziszerszám megrongá- lódhat. Karbantartás és szerviz Karbantartás és tisztítás u Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. u Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyílásait, hogy jól és biztonságosan dol- gozhasson. Ha a csatlakozó vezetéket ki kell cserélni, akkor a cserével csak a magát a Bosch céget, vagy egy Bosch elektromos ké- ziszerszám-műhely ügyfélszolgálatát szabad megbízni, ne- hogy a biztonságra veszélyes szituáció lépjen fel. Vevőszolgálat és alkalmazási tanácsadás A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szíve- sen válaszol. A pótalkatrészekkel kapcsolatos robbantott áb- rák és egyéb információk a következő címen találhatók: www.bosch-pt.com A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget. Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10‑je- gyű cikkszámot. Magyarország Robert Bosch Kft. 1103 Budapest Gyömrői út. 120. A www.bosch-pt.hu oldalon online megrendelheti készüléké- nek javítását. Tel.:+3618798502 Fax: +3618798505 info.bsc@hu.bosch.com www.bosch-pt.hu További szerviz-címek itt találhatók: www.bosch-pt.com/serviceaddresses Eltávolítás Az elektromos kéziszerszámokat, a tartozékokat és a csoma- golást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni. Ne dobja ki az elektromos kéziszerszámokat a háztartási szemétbe! Csak az EU‑tagországok számára: A használt villamos és elektronikus berendezésekre vonatko- zó 2012/19/EU sz. Európai Irányelvnek és ennek a megfele- lő országok jogharmonizációjának megfelelően a már hasz- nálhatatlan elektromos kéziszerszámokat külön össze kell 1 609 92A 7GL | (26.07.2022) Bosch Power ToolsРусский | 87 gyűjteni és a környezetvédelmi szempontból megfelelő újra felhasználásra le kell adni. Szakszerűtlen ártalmatlanítás esetén a már használhatatlan elektromos és elektronikus készülékek a bennük esetleg ta- lálható veszélyes anyagok következtében káros hatással le- hetnek a környezetre és az emberek egészségére.

EU konformitási nyilatkozat Egyedüli felelőséggel kijelentjük, hogy a megnevezett termékek megfelelnek az alábbiakban felsorolásra kerülő irányelvek és rendeletek valamennyi idevágó előírásainak és megfelelnek a következő szabványoknak. Műszaki dokumentumok megőrzési pontja: * Fúrógép Cikkszám
