HASZNÁLATI ÚTMUTATÓ GSR 18V90 C Professional BOSCH

Low Energy GCY42 (príslušenstvo) je vybavené rádi- ovým rozhraním. Dodržiavajte lokálne prevádzkové obmedzenia, napríklad vlietadlách alebo nemoc- niciach. u Na skrutku prikladajte elektrické náradie iba vo vy- pnutom stave. Otáčajúce sa pracovné nástroje by sa mohli zošmyknúť. Spona na opasok Pomocou upínacej spony (6) si môžete zavesiť toto ručné elektrické náradie napr. na opasok. Vtakom prípade budete mať obe ruky voľné aručné elektrické náradie budete mať stále vpohotovosti. Údržba aservis Údržba ačistenie u Pred všetkými prácami na elektrickom náradí (naprí- klad údržba, výmena nástroja apodobne), ako aj pri jeho preprave auskladnení vyberte akumulátor zelektrického náradia. Vprípade neúmyselného aktivo- vania vypínača hrozí nebezpečenstvo poranenia. u Elektrické náradie ajeho vetracie štrbiny udržiavajte vždy včistote, aby ste mohli pracovať dobre abezpeč- ne. Zákaznícka služba aporadenstvo ohľadom použitia Servisné stredisko Vám odpovie na otázky týkajúce sa opravy aúdržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy ainformácie onáhradných dieloch náj- dete tiež na: www.bosch-pt.com Vprípade otázok týkajúcich sa našich výrobkov apríslušen- stva Vám ochotne pomôže poradenský tím Bosch. Vprípade akýchkoľvek otázok aobjednávok náhradných dielov uvádzajte bezpodmienečne 10‑miestne vecné číslo uvedené na typovom štítku výrobku. Slovakia Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online. Tel.: +421 2 48 703 800 Fax: +421 2 48 703 801 E-Mail: servis.naradia@sk.bosch.com www.bosch-pt.sk 1 609 92A 91G | (24.08.2023) Bosch Power ToolsMagyar | 139 Ďalšie adresy servisov nájdete na: www.bosch-pt.com/serviceaddresses Transport Odporúčané lítiovo-iónové akumulátory podliehajú požiadavkám na transport nebezpečného nákladu. Tieto aku- mulátory smie používateľ náradia prepravovať po cestách bez ďalších opatrení. Pri zasielaní tretími osobami (napr.: leteckou dopravou alebo prostredníctvom špedície) treba rešpektovať osobitné požiadavky na obaly aoznačenie. Vtakomto prípade treba pri príprave zásielky bezpodmienečne konzultovať sodborní- kom na prepravu nebezpečného tovaru. Akumulátory zasielajte iba vtedy, ak nemajú poškodený obal. Otvorené kontakty prelepte aakumulátor zabaľte tak, aby sa vobale nemohol posúvať. Rešpektujte aj prípadné doplňujú- ce národné predpisy. Likvidácia Ručné elektrické náradie, príslušenstvo aobal treba dať na recykláciu zodpovedajúcu ochrane životného prostredia. Neodhadzujte ručné elektrické náradie ani aku- mulátory/batérie do komunálneho odpadu! Len pre krajinyEÚ: Podľa európskej smernice 2012/19/EÚ oodpade zelektrických aelektronických zariadení apodľa jej trans- pozície vnárodnom práve sa musí už nepoužiteľné elektrické náradie a, podľa európskej smernice 2006/66/ES, po- škodené alebo vybité akumulátory/batérie zbierať separova- ne aodovzdať na recykláciu vsúlade sochranou životného prostredia. Pri nesprávnej likvidácii môžu mať staré elektrické aelektro- nické zariadenia kvôli možnej prítomnosti nebezpečných látok škodlivý vplyv na životné prostredie aľudské zdravie. Akumulátory/batérie: Li-Ion: Dodržujte pokyny uvedené včasti Transport (pozri „Trans- port“, Stránka139). Magyar Biztonsági tájékoztató Általános biztonsági előírások az elektromos kéziszerszámok számára FIGYELMEZ- TETÉS Olvassa el valamennyi biztonsági tájékoztatót, előírást, illusztrációt és adatot, amelyet az elektromos kéziszerszámmal együtt megkapott. Az alábbiakban felso- rolt előírások betartásának elmulasztása áramütéshez, tűz- höz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbi használatra gondosan őrizze meg eze- ket az előírásokat. Az alább alkalmazott "elektromos kéziszerszám" fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában. Munkahelyi biztonság u Tartsa tisztán és jól megvilágítva a munkaterületet. A zsúfolt vagy sötét területeken gyakrabban következnek be balesetek. u Ne dolgozzon a berendezéssel olyan robbanásveszé- lyes környezetben, ahol éghető folyadékok, gázok vagy por vannak. Az elektromos kéziszerszámok szikrá- kat keltenek, amelyek a port vagy a gőzöket meggyújthat- ják. u Tartsa távol a gyerekeket és a nézelődőket, ha az elektromos kéziszerszámot használja. Haelvonják a fi- gyelmét, elvesztheti az uralmát a berendezés felett. Elektromos biztonsági előírások u A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékek esetében ne használjon csatlakozó adaptert. Aváltoztatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés koc- kázatát. u Kerülje el a földelt felületekkel való érintkezést, mint például csövek, fűtőtestek, kályhák és hűtőgépek. Az áramütés veszélye megnövekszik, ha a teste földelve van. u Tartsa távol az elektromos kéziszerszámot az esőtől és a nedvességtől. Ha víz jut be egy elektromos kéziszer- számba, az megnöveli az áramütés veszélyét. u Ne használja a kábelt a rendeltetésétől eltérő célokra. Sohase vigye vagy húzza az elektromos kéziszerszá- mot a kábelnél fogva, valamint sose húzza ki a csatla- kozót a kábelnél fogva a dugaszoló aljzatból. Tartsa távol a kábelt hőforrásoktól, olajtól, éles sarkoktól és élektől, valamint mozgó gépalkatrészektől. A megron- gálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét. u Ha egy elektromos kéziszerszámmal a szabadban dol- gozik, csak kültéri hosszabbítót használjon. A kültéri hosszabbító használata csökkenti az áramütés veszélyét. u Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. A hibaáram-védőkapcso- ló alkalmazása csökkenti az áramütés kockázatát. Személyi biztonság u Munka közben mindig figyeljen, ügyeljen arra, amit csinál és megfontoltan dolgozzon az elektromos kézi- szerszámmal. Ne használja a berendezést ha fáradt vagy kábítószer, alkohol vagy gyógyszer hatása alatt Bosch Power Tools 1 609 92A 91G | (24.08.2023)140 | Magyar áll. Egy pillanatnyi figyelmetlenség a szerszám használata közben komoly sérülésekhez vezethet. u Viseljen védőfelszerelést. Viseljen mindig védőszem- üveget. Avédőfelszerelések, mint a porvédő álarc, csú- szásbiztos védőcipő, védősapka és fülvédő megfelelő használata csökkenti a személyi sérülések kockázatát. u Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszer- szám ki van kapcsolva, mielőtt beköti az áramforrást és/vagy az akkumulátort, valamint mielőtt felemelné és vinni kezdené az elektromos kéziszerszámot. Haaz elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha akészüléket bekapcsolt állapot- ban csatlakoztatja az áramforráshoz, az baleset vezethet. u Az elektromos kéziszerszám bekapcsolása előtt okvet- lenül távolítsa el abeállítószerszámokat vagy csavar- kulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat. u Ne becsülje túl önmagát. Ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni. u Viseljen megfelelő ruházatot. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját és a ruháját a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a szerszám mozgó részei magukkal ránthatják. u Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges be- rendezéseket, ellenőrizze, hogy azok megfelelő mó- don hozzá vannak kapcsolva a készülékhez és rendel- tetésüknek megfelelően működnek. A porgyűjtő be- rendezések használata csökkenti a munka során keletke- ző por veszélyes hatásait. u Ne hagyja, hogy az elektromos kéziszerszám gyakori használata során szerzett tapasztalatok túlságosan magabiztossá tegyék, és figyelmen kívül hagyja az idevonatkozó biztonsági alapelveket. Egy gondatlan művelet egy másodperc törtrésze alatt súlyos sérüléseket okozhat. Az elektromos kéziszerszámok gondos kezelése és használata u Ne terhelje túl a berendezést. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja. Amegfelelő elektromos kéziszerszámmal amegadott tel- jesítménytartományon belül jobban és biztonságosabban lehet dolgozni. u Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Minden olyan elektro- mos kéziszerszám, amelyet nem lehet sem be‑, sem ki- kapcsolni, veszélyes és meg kell javíttatni. u Húzza ki a csatlakozót az áramforrásból és/vagy távo- lítsa el az akkumulátort (ha az leválasztható az elekt- romos kéziszerszámtól), mielőtt az elektromos kézi- szerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővi- gyázatossági intézkedés meggátolja a szerszám akaratlan üzembe helyezését. u A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyermekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem is- merik a szerszámot, vagy nem olvasták el ezt az útmu- tatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. u Tartsa megfelelően karban az elektromos kéziszerszá- mokat és a tartozékokat. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek‑e, nincsenek‑e beszorulva, illetve nincsenek‑e eltörve vagy megron- gálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berende- zés megrongálódott részeit a készülék használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem megfelelő karbantartá- sára lehet visszavezetni. u Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező, gondosan ápolt vágószer- számok ritkábban ékelődnek be és azokat könnyebben le- het vezetni és irányítani. u Az elektromos kéziszerszámokat, tartozékokat, szer- számbiteket stb. csak ezen kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkakö- rülményeket valamint akivitelezendő munka sajátos- ságait. Az elektromos kéziszerszám eredeti rendelteté- sétől eltérő célokra való alkalmazása veszélyes helyzete- ket eredeményezhet. u Tartsa szárazon, tisztán valamint olaj- és zsírmentes állapotban a fogantyúkat és markoló felületeket. A csúszós fogantyúk és markoló felületek váratlan helyze- tekben lehetetlenné teszik az elektromos kéziszerszám biztonságos kezelését és irányítását. Az akkumulátoros elektromos kéziszerszámok gondos kezelése és használata u Az akkumulátort csak a gyártó által ajánlott töltőké- szülékekkel töltse fel. Ha egy bizonyos akkumulátortí- pus feltöltésére szolgáló töltőkészülékben egy másik ak- kumulátort próbál feltölteni, tűz keletkezhet. u Az elektromos kéziszerszámhoz csak az ahhoz tartozó akkumulátort használja. Másakkumulátorok használata személyi sérüléseket és tüzet okozhat. u A használaton kívüli akkumulátort tartsa távol bár- mely fémtárgytól, mint például irodai kapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól és más kisméretű fémtárgyaktól, amelyek áthidalhatják az érintkezőket. Az akkumulátor érintkezői közötti rövid- zárlat égési sérüléseket vagy tüzet okozhat. u Nem megfelelő körülmények esetén az akkumulátor- ból folyadék léphet ki. Kerülje az érintkezést a folya- dékkal. Havéletlenül mégis érintkezésbe került a fo- lyadékkal, azonnal öblítse le vízzel az érintett felüle- tet. Ha a folyadék a szemébe jutott, keressen fel ezen 1 609 92A 91G | (24.08.2023) Bosch Power ToolsMagyar | 141 kívül egy orvost. Az akkumulátorból kilépő folyadék irri- tációkat vagy égéses bőrsérüléseket okozhat. u Sohase használjon egy akkumulátort vagy szerszá- mot, ha az megrongálódott, vagy ha változtatásokat hajtottak végre rajta. A megrongálódott vagy megvál- toztatott akkumulátorok kiszámíthatatlanul viselkedhet- nek, amely tűzhöz, robbanáshoz vagy sérülésveszélyhez vezet. u Ne tegye ki se az akkumulátort se a szerszámot tűz, vagy extrém hőmérsékleti hatásoknak. Ha az akkumu- látort tűznek, vagy 130°C-ot meghaladó hőmérsékletnek teszi ki, az robbanást okozhat. u Tartson be valamennyi töltési előírást és ne töltse fel az akkumulátort, ha annak hőmérséklete az utasítá- sokban megadott hőmérséklet-tartományon kívül van. Az akkumulátor nem megfelelő módon, vagy a megadott hőmérséklet-tartományon kívüli feltöltése megrongálhatja az akkumulátort és megnövelheti a tűzveszélyt. Szerviz u Az elektromos kéziszerszámot csak szakképzett sze- mélyzet kizárólag eredeti pótalkatrészek felhasználá- sával javíthatja. Ez biztosítja, hogy az elektromos kézi- szerszám biztonságos maradjon. u Sohase szervizeljen megrongálódott akkumulátort. Az akkumulátort csak a gyártónak, vagy az erre feljogosított szolgáltatóknak szabad szervizelniük. Biztonsági előírások fúró- és csavarozógépek számára Biztonsági figyelmeztetések minden művelethez u Ütvefúráshoz viseljen mindig fülvédőt. A zaj hatása hal- láskárosodáshoz vezethet. u Az elektromos kéziszerszámot csak a szigetelt marko- latfelületeknél fogja, főleg ha olyan műveletet hajt végre, melynek során a vágó tartozék vagy más tarto- zékok rejtett vezetékekhez érhetnek. Ha a vágó tarto- zék vagy egy rögzítő elem egy feszültség alatt álló vezeték- hez ér, az elektromos kéziszerszám fedetlen fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezet- hetnek. Biztonsági figyelmeztetések hosszú fúrófejek használatához u Sohase működtesse a kéziszerszámot magasabb for- dulatszámmal, mint a fúrófej legnagyobb megenge- dett fordulatszáma .Magasabb fordulatszámok esetén a fúrófej kihajolhat, amikor szabadon forog, anélkül, hogy érintené a munkadarabot, és így személyi sérülést okoz- hat. u Mindig egy alacsony fordulatszámmal kezdje a fúrást, úgy, hogy az indításkor a fúrófej hegye érintkezésben legyen a munkadarabbal. Magasabb fordulatszámok esetén a fúrófej kihajolhat, amikor szabadon forog, anél- kül, hogy érintené a munkadarabot, és így személyi sérü- lést okozhat. u Csak a fúrófejjel egy vonalban gyakoroljon nyomást a kéziszerszámra és ne alkalmazzon túl nagy nyomást.A fúrófejek elgörbülhetnek és töréshez vagy a kéziszerszám feletti uralom elvesztéséhez vezethetnek, ez pedig szemé- lyi sérülésekhez vezethet. Kiegészítő biztonsági előírások u Tartsa szorosan fogva az elektromos kéziszerszámot. A csavarok megszorításkor és kilazításakor rövid időre magas reakciós nyomatékok léphetnek fel. u A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel vagy satuval rögzített munkadarab biztonságosabban van rögzítve, mintha csak a kezével tartaná. u A rejtett vezetékek felkutatásához használjon arra al- kalmas fémkereső készüléket, vagy kérje ki a helyi energiaellátó vállalat tanácsát. Ha egy elektromos veze- téket a berendezéssel megérint, az tűzhöz és áramütés- hez vezethet. Egy gázvezeték megrongálása robbanást eredményezhet. Ha egy vízvezetéket szakít meg, anyagi károk keletkeznek. u Várja meg, amíg az elektromos kéziszerszám teljesen leáll, mielőtt letenné. A betétszerszám beékelődhet, és a kezelő elvesztheti az uralmát az elektromos kéziszer- szám felett. u Az akkumulátorok megrongálódása vagy szakszerűt- len kezelése esetén abból gőzök léphetnek ki. Az ak- kumulátor kigyulladhat vagy felrobbanhat. Azonnal jut- tasson friss levegőt a helyiségbe, és ha panaszai vannak, keressen fel egy orvost. A gőzök ingerelhetik a légutakat. u Ne nyissa fel az akkumulátort. Ekkor fennáll egy rövid- zárlat veszélye. u Az akkumulátort hegyes tárgyak, például tűk vagy csavarhúzók, vagy külső erőbehatások megrongálhat- ják. Belső rövidzárlat léphet fel és az akkumulátor kigyul- ladhat, füstöt bocsáthat ki, felrobbanhat, vagy túlhevül- het. u Az akkumulátort csak a gyártó termékeiben használja. Az akkumulátort csak így lehet megvédeni a veszélyes túl- terheléstől. Óvja meg az elektromos kéziszerszámot a forróságtól, például a tartós napsugárzástól, a tűztől, a szennyezésektől, a víztől és a ned- vességtől. Robbanásveszély és rövidzárlat ve- szélye áll fenn. u Ha a betétszerszám leblokkolt, azonnal kapcsolja ki az elektromos kéziszerszámot. Számítson magas reakci- ós nyomatékokra, amelyek egy visszarúgást okozhat- nak .A betétszerszám leblokkol, ha az elektromos kézi- szerszám túlterhelés alá kerül, vagy beékelődik a meg- munkálásra kerülő munkadarabba. u Vigyázat! Ha egy Bluetooth ®-tal felszerelt elektromos kéziszerszámot használ, más készülékekben, beren- dezésekben, repülőgépekben és orvosi készülékek- ben (például pacemaker, hallókészülék) zavarok lép- hetnek fel. A közvetlen környezetben emberek és álla- tok sérülését sem lehet teljesen kizárni. Ne használja Bosch Power Tools 1 609 92A 91G | (24.08.2023)142 | Magyar az elektromos kéziszerszámot Bluetooth-tal® orvosi ké- szülékek, töltőállomások, vegyipari berendezések, robbanásveszélyes területek közelében és robbantási területeken. Ne használja az elektromos kéziszerszá- mot Bluetooth®-tal repülőgépeken. Közvetlen testkö- zelben kerülje el a tartós üzemeltetést. A Bluetooth® szóvédjegy, valamint az ábrás védjegyek (logók) a Bluetooth SIG, Inc. bejelentett védjegyei és tu- lajdonai. Ezen szóvédjegy/ábrás védjegy RobertBosch PowerToolsGmbH általi használata licenc alapján törté- nik. FIGYELMEZTETÉS Gondoskodjon arról, hogy a gombelem sohase juthasson gyermekek kezébe. A gombele- mek veszélyesek. u A gombelemeket sohasem szabad lenyelni, vagy egy másik testnyílásba bedugni. Ha fennáll annak a gyanú- ja, hogy valaki lenyelt vagy egy másik testnyílásába betolt egy gombelemet, menjen azonnal orvoshoz. Egy gombelem lenyelése 2 órán belül súlyos, vagy halálos bel- ső sérülésekhez vezethet. u A gombelem kicserélése során ügyeljen a gombelem szakszerű kicserélésére. Robbanásveszély áll fenn. u Csak az ezen Üzemeltetési útmutatóban felsorolt gombelemeket használja. Ne használjon más gombele- meket vagy más energiaforrást. u Ne próbálja meg újra feltölteni és ne zárja rövidre a gombelemeket. A gombelem tömítetlenné válhat, felrob- banhat, kigyulladhat és személyi sérüléseket okozhat. u A kimerült gombelemeket az előírásoknak megfelelő- en kell eltávolítani és ártalmatlanítani. A kimerült gombelemek tömítetlenné válhatnak és így a terméket megrongálhatják vagy személyi sérüléseket okozhatnak. u Ne hevítse túl és ne dobja tűzbe a gombelemeket. A gombelem tömítetlenné válhat, felrobbanhat, kigyullad- hat és személyi sérüléseket okozhat. u Ne rongálja meg és ne szerelje szét a gombelemet. A gombelem tömítetlenné válhat, felrobbanhat, kigyullad- hat és személyi sérüléseket okozhat. u Gondoskodjon arról, hogy egy megrongálódott gomb- elem ne érintkezhessen vízzel. A kilépő lítium vízzel való érintkezése esetén hidrogén keletkezhet és ez tűzhöz, robbanáshoz vagy személyi sérülésekhez vezethet. u Ne használja tovább a Bluetooth®-modult, ha a fedelet nem lehet lezárni, ekkor távolítsa el a gombelemet és ja- víttassa meg a modult. A termék és a teljesítmény leírása Olvassa el az összes biztonsági figyelmezte- tést és előírást. A biztonsági előírások és uta- sítások betartásának elmulasztása áramütés- hez, tűzhöz és/vagy súlyos sérülésekhez vezet- het. Kérjük, vegye figyelembe a Használati Utasítás első részében található ábrákat. Rendeltetésszerű használat Az elektromos kéziszerszám csavarok becsavarozására és ki- hajtására, valamint fában, fémekben, kerámiákban és mű- anyagokban való fúrásra szolgál. A GSB ezen felül téglában, falakban és terméskőben végzett ütvefúrásra is szolgál. Az elektromos kéziszerszám adatait és beállításait a behelye- zett Bluetooth

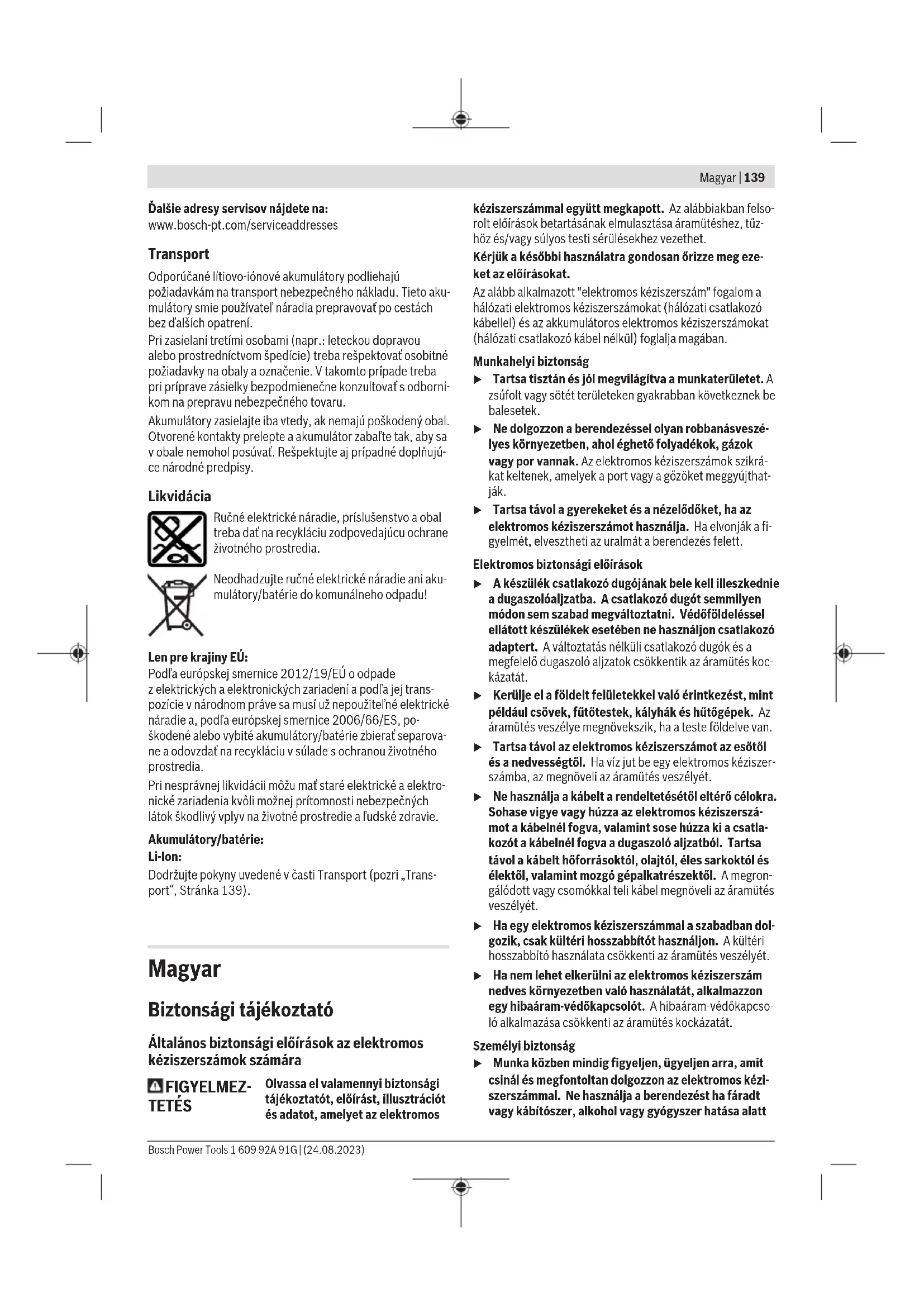

-rádiótechnológia segítségével az elektromos kézi- szerszám és egy mobil végberendezés között át lehet vinni. Az ábrázolásra kerülő komponensek Az ábrázolt alkatrészek sorszámozása megfelel az elektro- mos kéziszerszám ábrájának, az ábrákat tartalmazó oldalon. (1) Szerszámbefogó egység (2) Gyorsbefogó tokmány (3) Nyomaték előválasztó beállító gyűrű (4) Üzemmód előválasztó beállító gyűrű (GSB 18V-90 C) (5) Fokozat átkapcsoló (6) Övtartó csat

(8) Akkumulátor reteszelésfeloldó gomb

(9) Felhasználói felület (10) A GCY42Bluetooth® Low Energy Module fedele (11) Forgásirány-átkapcsoló (12) Be-/kikapcsoló (13) Fogantyú (szigetelt fogantyú-felület) (14) Bittartó

Felhasználói felület (15) Az elektromos kéziszerszám állapot kijelzője (16) KickBack Control LED (17) KickBack Control gomb (18) Munkahely megvilágító lámpa (LED) (19) Precision Clutch gomb (20) Precision Clutch LED

A képeken látható vagy a szövegben leírt tartozékok rész- ben nem tartoznak a standard szállítmányhoz. Tartozék- programunkban valamennyi tartozék megtalálható. 1 609 92A 91G | (24.08.2023) Bosch Power ToolsMagyar | 143 Műszaki adatok Akkumulátoros fúró- és csavarozógép GSR 18V-90 C GSB 18V-90 C Rendelési szám 3 601 JK6 0.. 3 601 JK6 1.. Névleges feszültség V= 18 18 Üresjárati fordulatszám

0–2100 0–2100 Ütésszám perc

– 0–29500 Max. forgatónyomaték (lágy)

Nm 36 36 Max. forgatónyomaték (kemény)

Nm 64 64 Max. fúróátmérő – Fa mm 68 68 – Acél mm 13 13 – Téglafal mm – 13 Szerszámbefogó egység mm 1,5–13 1,5–13 Max. csavar-Ø mm 12 12 Súly az „EPTA-Procedure01:2014” (2014/01EPTA‑eljá- rás) szerint

kg 1,45–2,5 1,55–2,55 Javasolt környezeti hőmérséklet a töltés során °C 0...+35 0...+35 Megengedett környezeti hőmérséklet az üzemelés során °C –20...+50 –20...+50 Javasolt akkumulátorok GBA 18V... ProCORE18V... GBA 18V... ProCORE18V... Javasolt töltőkészülékek GAL 18... GAX 18... GAL 36... GAL 18... GAX 18... GAL 36...

20−25°C hőmérsékleten aGBA 18V 5.0Ah akkumulátorral mérve.

AGBA 18V 1.5Ah és aGBA 18V 12.0Ahakkumulátorral mérve. Az értékek termékenként változhatnak és függnek az alkalmazási, valamint környezeti feltételektől is. További információk a www.bosch-professional.com/wac címen találhatók. Zaj-/rezgés-információ

GSR 18V-90 C GSB 18V-90 C

A zajszint aEN62841-2-1szabványnak megfelelően került meghatározásra. A zajszint a munka során meghaladhatja a megadott értékeket. Az elektromos kéziszerszám A-értékelésű zajszintjének tipikus értéke Hangnyomás-szint Hangteljesítmény-szint Szórás, K Viseljen fülvédőt! dB(A) dB(A)

rezgési összértékek (a három irány vektorösszege) és a K szórás aEN62841-2-1szabványnak megfelelően meghatáro- zott értékei: Fúrás:

< 2,5 1,5 < 2,5 1,5 Ütvefúrás:

11,8 1,5 Bosch Power Tools 1 609 92A 91G | (24.08.2023)144 | Magyar Az ezen utasításokban megadott rezgésszint és zajkibocsátá- si érték egy szabványban rögzített mérési módszerrel került meghatározásra és az elektromos kéziszerszámok egymással való összehasonlítására alkalmazható. Ez az érték a rezgés- és zajkibocsátás ideiglenes becslésére is alkalmas. A megadott rezgésszint és zajkibocsátási érték az elektro- mos kéziszerszám fő alkalmazásaira vonatkozik. Ha az elekt- romos kéziszerszámot más alkalmazásokra, eltérő betétszer- számokkal vagy nem kielégítő karbantartás mellett használ- ják, a rezgésszint és a zajkibocsátási érték a fenti értékektől eltérhet. Ez az egész munkaidőre vonatkozó rezgés- és zajki- bocsátást lényegesen megnövelheti. A rezgés- és zajkibocsátás pontos megbecsüléséhez figye- lembe kell venni azokat az időszakokat is, amikor a készülék kikapcsolt állapotban van, vagy amikor be van ugyan kap- csolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgés- és zajkibocsátást lényegesen csökkentheti. Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: Az elektromos ké- ziszerszám és a betétszerszámok karbantartása, a kezek me- legen tartása, a munkamenetek megszervezése. Akkumulátor A Bosch vállalat az akkumulátoros elektromos kéziszerszá- mokat akkumulátorok nélkül is árusítja. Azt, hogy az Ön elektromos kéziszerszámának szállítási terjedelme egy akku- mulátort is magában foglal-e, a csomagolásról lehet leolvas- ni. Az akkumulátor feltöltése u Csak a Műszaki Adatoknál megadott töltőkészüléke- ket használja. Csak ezek a töltőkészülékek felelnek meg pontosan az Ön elektromos kéziszerszámában alkalma- zásra kerülő Li‑ion-akkumulátornak. Figyelem: A lítium-ion-akkumulátorok a nemzetközi szállítási előírásoknak megfelelően csak részben feltöltve kerülnek ki- szállításra. Az akkumulátor teljes teljesítményének biztosítá- sára az első alkalmazás előtt töltse fel teljesen az akkumulá- tort. Az akkumulátor beszerelése Tolja be a feltöltött akkumulátort az akkumulátor fogadó egy- ségbe, amíg az érezhetően bepattan. Az akkumulátor kivétele Az akkumulátor eltávolításához nyomja meg az akkumulátor reteszelésfeloldó gombot és húzza ki az akkumulátort. Ne erőltesse a kihúzást. Az akkumulátor 2reteszelővállal van ellátva, amelyek meggá- tolják, hogy az akkumulátor az akkumulátor reteszelésfeloldó gomb akaratlan megnyomásakor kiessen. Amíg az akkumulá- tor be van helyezve az elektromos kéziszerszámba, azt egy rugó a helyén tartja. Akkumulátor töltöttségi szint kijelző Megjegyzés: Nem minden akkumulátortípus rendelkezik töl- tésiállapot-kijelzővel. Az akkumulátor töltési szint kijelző display zöld LED-jei az ak- kumulátor töltési szintjét mutatják. A töltöttségi szintet biz- tonsági okokból csak használaton kívüli elektromos kéziszer- szám esetén lehet lekérdezni. Nyomja meg a vagy a feltöltési szint kijelző gombot, hogy kijelezze a töltési szintet. Erre kivett akkumulátor ese- tén is van lehetőség. Ha az akkumulátor feltöltési szint kijelző gomb megnyomása után egy LED sem világít, az akkumulátor meghibásodott és ki kell cserélni. Az akkumulátor töltési szintjét a felhasználói felület is jelzi (lásd „Állapotkijelzők”, Oldal146). Akkumulátor típus: GBA 18V... LED Kapacitás Tartós fény, 3×zöld 60–100% Tartós fény, 2×zöld 30–60% Tartós fény, 1×zöld 5–30% Villogó fény, 1×zöld 0–5% Akkumulátor típus: ProCORE18V... LED Kapacitás Tartós fény, 5×zöld 80–100% Tartós fény, 4×zöld 60–80% Tartós fény, 3×zöld 40–60% Tartós fény, 2×zöld 20–40% Tartós fény, 1×zöld 5–20% Villogó fény, 1×zöld 0–5% Tájékoztató az akkumulátor optimális kezeléséhez Óvja meg az akkumulátort a nedvességtől és a víztől. Az akkumulátort csak a –20°C...50°C hőmérséklet tarto- mányban szabad tárolni. Ne hagyja például az akkumulátort nyáron egy gépjárműben. Időnként tisztítsa meg az akkumulátor szellőzőrését egy pu- ha, tiszta és száraz ecsettel. Ha az akkumulátor feltöltése után a készülék már csak lénye- gesen rövidebb ideig üzemeltethető, akkor az akkumulátor elhasználódott és ki kell cserélni. Vegye figyelembe a hulladékba való eltávolítással kapcsola- tos előírásokat. 1 609 92A 91G | (24.08.2023) Bosch Power ToolsMagyar | 145 Összeszerelés u Az elektromos kéziszerszámon végzendő minden munka (például karbantartás, szerszámcsere, stb.) megkezdése előtt, valamint szállításhoz és tároláshoz vegye ki az akkumulátort az elektromos kéziszerszám- ból. Ellenkező esetben a be‑/kikapcsoló véletlen megérin- tésekor bekapcsolódó készülék sérüléseket okozhat. A Bluetooth® GCY42Low Energy Module (külön tartozék) behelyezése A Bluetooth® GCY42Low Energy Module modullal kapcsola- tos információk a hozzátartozó Kezelési Útmutatóban talál- hatók. Szerszámcsere (lásd a Aábrát) u Az elektromos kéziszerszámon végzendő minden munka (például karbantartás, szerszámcsere, stb.) megkezdése előtt, valamint szállításhoz és tároláshoz vegye ki az akkumulátort az elektromos kéziszerszám- ból. Ellenkező esetben a be‑/kikapcsoló véletlen megérin- tésekor bekapcsolódó készülék sérüléseket okozhat. Ha a (12) be-/kikapcsoló nincs benyomva, a fúróorsó rete- szelve van. Így biztosítva van, hogy a betétszerszámot a fúró- tokmányban gyorsan, kényelmesen és egyszerűen ki lehes- sen cserélni. Nyissa ki a (2) gyorsbefogó tokmányt az ➊ forgásirányba forgatva, amíg be lehet helyezni a szerszámot. Tegye be a szerszámot. Forgassa el kézzel, erőteljesen a (2) gyorsbefogó fúrótok- mány hüvelyét a ➋ irányba. A fúrótokmány ezzel automatiku- san reteszelésre kerül. Por- és forgácselszívás Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és fémek pora egészségkárosító hatású lehet. A poroknak a ke- zelő vagy a közelben tartózkodó személyek által történő megérintése vagy belégzése allergikus reakciókhoz és/vagy a légutak megbetegedését vonhatja maga után. Egyes faporok, például tölgy- és bükkfaporok rákkeltő hatá- súak, főleg ha a faanyag kezeléséhez más anyagok is vannak bennük (kromát, favédő vegyszerek). A készülékkel azbesz- tet tartalmazó anyagokat csak szakembereknek szabad meg- munkálniuk. – Gondoskodjon a munkahely jó szellőztetéséről. – Ehhez a munkához célszerű egy P2 szűrőosztályú porvé- dő álarcot használni. A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az adott országban érvényes előírásokat. u Gondoskodjon arról, hogy a munkahelyén ne gyűlhes- sen össze por. A porok könnyen meggyulladhatnak. Üzemeltetés Üzembe helyezés A forgásirány beállítása (lásd a Bábrát) A (11) forgásirány-átkapcsoló az elektromos kéziszerszám forgásirányának megváltoztatására szolgál. Ha a (12) be-/ki- kapcsoló be van nyomva, akkor a forgásirányt nem lehet át- kapcsolni. Jobbrafutás: Tolja el a (11)forgásirány átkapcsolót mindkét oldalon ütközésig a helyzetbe. Balrafutás: Tolja el a (11)forgásirány átkapcsolót mindkét oldalon ütközésig a helyzetbe. Az üzemmód beállítása Fúrás

Állítsa a(3)forgatónyomaték előválasztó beállí- tó gyűrűt a „Fúrás“ jelére.

Állítsa a(4)üzemmód előválasztó beállító gyű- rűt a „Fúrás“ jelére. Csavarozás

Állítsa be a(3)forgatónyomaték előválasztó be- állító gyűrűvel a kívánt forgatónyomatékot.

Állítsa a(4)üzemmód előválasztó beállító gyű- rűt a „Csavarozás“ jelére. Állítsa be a(3)forgatónyomaték előválasztó be- állító gyűrűvel a kívánt forgatónyomatékot. Ütvefúrás

Állítsa be a(4)üzemmód előválasztó beállító gyűrűt az „Ütvefúrás“ jelére. Be- és kikapcsolás Az elektromos kéziszerszám üzembe helyezéséhez nyomja be és tartsa benyomva a (12) be-/kikapcsolót. A (18) munkahely megvilágító LED-lámpa világít kissé vagy teljesen megnyomott (12) be-/kikapcsoló esetén világít és gondoskodik arról, hogy a munkaterület hátrányos külső megvilágítás esetén is megfelelően meg legyen világítva. Az elektromos kéziszerszám kikapcsolásához eressze el a (12) be-/kikapcsolót. A fordulatszám beállítása A bekapcsolt elektromos kéziszerszám fordulatszámát annak megfelelően szabályozhatja, mennyire nyomja be a (12) be-/ kikapcsolót. A (12) be‑/kikapcsolóra gyakorolt enyhe nyomás alacsony löketszámot eredményez. Növekvő nyomás esetén a forsu- latszám is növekszik. Bosch Power Tools 1 609 92A 91G | (24.08.2023)146 | Magyar A forgatónyomaték előzetes kijelölése (A Csavarozás üzemmódra érvényes) Aktivált precíziós tengelykapcsoló mellett a szükséges forgatónyomatékota(3)forgatónyomaték előválasztó beállí- tó gyűrűvel 20fokozatban előre be lehet állítani. A beállított forgatónyomaték elérésekor a betétszerszám leállításra ke- rül. Deaktivált precíziós tengelykapcsoló mellett a tengely- kapcsoló túlfordul és a betétszerszám nem kerül leállításra. Mechanikus sebességfokozat beállítás u A (5) forgásirány-átkapcsolót csak álló elektromos ké- ziszerszám esetén kapcsolja át.

Alacsony fordulatszám tartomány; nagy átmérőjű fúróval végzett munkákhoz vagy csavarozáshoz.

Magas fordulatszám tartomány, kis átmérőjű fúróval végzett munkákhoz. Hőmérsékletfüggő túlterhelés elleni védelem Rendeltetésszerű használat esetén az elektromos kéziszer- szám túlterhelése nem lehetséges. Túl magas terhelés vagy a megengedett üzemi hőmérséklet tartományból való kilépés esetén a fordulatszám csökkentésre kerül, vagy az elektro- mos kéziszerszám kikapcsolódik. Az elektromos kéziszer- szám csak a megengedett üzemi hőmérséklet elérése után működik ismét a teljes fordulatszámon. Ha a kéziszerszámon elhelyezett (15)LED piros színnel je- lez, a hőmérsékletfüggő túlterhelésvédelem bekapcsolt. – A megengedett üzemi hőmérséklet tartományba való visz- szatéréshez üzemeltesse üresjáratban az elektromos kézi- szerszámot, vagy várjon, amíg a(15)LED ismét zöld szín- ben világít. Ha a(15)LED zöld színben világít, a berendezés ismét elérte a megengedett üzemi hőmérséklet tartományt. Felhasználói felület (lásd aDábrát) A (9)felhasználói felület a "Precision Clutch" precíziós ten- gelykapcsoló és a "KickBack Control" gyorskikapcsoló aktivá- lására és deaktiválásra valamint az elektromos kéziszerszám állapotának kijelzésére szolgál. Precíziós tengelykapcsoló (Precision Clutch) A precíziós tengelykapcsoló egy beállított forgatónyomaték elérésekor leállítja a túl- fordulást és így lecsökkenti a tengelykap- csoló kopását és az ebből származó zajkibo- csátást. A precíziós tengelykapcsolót a(9)felhasználói felületen a(19)precíziós tengelykapcsoló gombbal lehet deaktiválni. A pillanatnyi állapotot a(9)felhasználói felületen a(20)precíziós tengelykapcsoló LED jelzi. Gyors lekapcsolás (KickBack Control) A gyorskikapcsoló (KickBack Control) az elektromos kéziszerszám biztosabb irányí- tását teszi lehetővé és ezzel a KickBack Control nélküli elektromos kéziszerszámok- kal összehasonlítva megnöveli a felhasználót védő be- rendezések hatékonyságát. Ha az elektromos kéziszer- szám hirtelen és előre nem látható módon elfordul a fúrá- si tengely körül az elektromos kéziszerszám azonnal ki- kapcsolásra kerül. A gyorskikapcsolást a(15)LED piros színben való villogása, a(18)munkahely megvilágító lámpa villogása és az elektro- mos kéziszerszámon elhelyezett(16)KickBack Control LED piros színben való folytonos világítása jelzi. Az ismételt üzembe helyezéshez engedje el, majd ismét nyomja be a be-/kikapcsolót. u Ha a KickBack Control funkció nem működik, a fúrógé- pet nem lehet bekapcsolni. Az elektromos kéziszer- számát csak szakképzett személyzet csak eredeti pót- alkatrészek felhasználásával javíthatja. A gyorskikapcsolást a(9)felhasználói felületen a(17) Kick- Back Control gombbal lehet deaktiválni. Ha az elektromos kéziszerszámot 5percet meghaladó ideig nem használják, vagy ha kiveszik belőle az akkumulátort, a gyorskikapcsolás automatikusan ismét bekapcsolásra kerül. A pillanatnyi álla- potot a(9)felhasználói felületen a(16)KickBack Control LED jelzi. u Figyelem: Vegye tekintetbe, hogy a figyelmeztető LED nem minden irányból látható! Erős napfény mellett a figyelmeztető lámpát nehéz felismerni. Állapotkijelzők Az elektromos kézi- szerszám állapotkijel- zője Magyarázat/ok Megoldás Zöld Státusz rendben – Sárga A szerszám elérte a kritikus hőmérsékletet, az ak- kumulátor majdnem üres vagy a KickBack Control kikapcsolásra került Járassa üresjáratban és hagyja így lehűlni az elektromos kéziszerszámot, cserélje ki, illetve ha- marosan töltse fel az akkumulátort, vagy nyomja meg a KickBack Control gombot piros színben világít Az elektromos kéziszerszám túlmelegedett vagy az akkumulátor üres Hagyja lehűlni az elektromos kéziszerszámot vagy cserélje ki, illetve töltse fel az akkumulátort Piros színben villog A gyorskikapcsolás kioldott Kapcsolja ki, majd kapcsolja ismét be az elektro- mos kéziszerszámot 1 609 92A 91G | (24.08.2023) Bosch Power ToolsMagyar | 147 Az elektromos kézi- szerszám állapotkijel- zője Magyarázat/ok Megoldás Kék színben villog Az elektromos kéziszerszám össze van kötve a mobil végberendezéssel vagy a beállítások átvi- telre kerülnek

Konnektivitási funkciók A Bluetooth® GCY42Low Energy Module modullal a követ- kező konnektivitási funkciók állnak az elektromos kéziszer- számon rendelkezésre: – Regisztrálás és személyre szabás – Státusz ellenőrzése, figyelmeztető üzenetek kiadása – Általános információk – Adminisztráció – A munkahely megvilágító lámpa be-/kikapcsolása – A munkahely megvilágító lámpa fényerejének és utánvilá- gítási időtartamának beállítása – A felhasználói felület fényerejének és utánvilágítási idő- tartamának beállítása A Bluetooth® GCY42Low Energy Module modullal kapcsola- tos információk a hozzátartozó Kezelési Útmutatóban talál- hatók. Munkavégzési tanácsok u Az elektromos kéziszerszám az abba behelyezett Bluetooth

GCY42 Low Energy modullal (külön tarto- zék) egy rádió-interfésszel van felszerelve. Legyen te- kintettel a helyi, például repülőgépekben vagy kórhá- zakban érvényes üzemeltetési korlátozásokra. u Az elektromos kéziszerszámot csak kikapcsolt állapot- ban tegye fel a csavarra. A forgó betétszerszámok le- csúszhatnak. Övtartó csat A (6) övtartó csat segítségével az elektromos kéziszerszá- mot például felakaszthatja egy hevederre. Ekkor mindkét ke- ze szabad, és az elektromos kéziszerszám mindig rendelke- zésre áll. Karbantartás és szerviz Karbantartás és tisztítás u Az elektromos kéziszerszámon végzendő minden munka (például karbantartás, szerszámcsere, stb.) megkezdése előtt, valamint szállításhoz és tároláshoz vegye ki az akkumulátort az elektromos kéziszerszám- ból. Ellenkező esetben a be‑/kikapcsoló véletlen megérin- tésekor bekapcsolódó készülék sérüléseket okozhat. u Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyílásait, hogy jól és biztonságosan dol- gozhasson. Vevőszolgálat és alkalmazási tanácsadás A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szíve- sen válaszol. A pótalkatrészekkel kapcsolatos robbantott áb- rák és egyéb információk a következő címen találhatók: www.bosch-pt.com A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget. Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10‑je- gyű cikkszámot. Magyarország Robert Bosch Kft. 1103 Budapest Gyömrői út. 120. A www.bosch-pt.hu oldalon online megrendelheti készüléké- nek javítását. Tel.:+3618798502 Fax: +3618798505 info.bsc@hu.bosch.com www.bosch-pt.hu További szerviz-címek itt találhatók: www.bosch-pt.com/serviceaddresses Szállítás A javasolt lítium-ion akkumulátorokra a veszélyes árukra vo- natkozó követelmények érvényesek. Afelhasználók az akku- mulátorokat a közúti szállításban minden további nélkül szál- líthatják. Ha az akkumulátorok szállításával harmadik személyt (példá- ul: légi vagy egyéb szállító vállalatot) bíznak meg, akkor fi- gyelembe kell venni a csomagolásra és a megjelölésre vonat- kozó különleges követelményeket. Ebben az esetben a kül- demény előkészítésébe be kell vonni egy veszélyes áru szak- embert. Csak akkor küldje el az akkumulátort, ha a háza nincs meg- rongálódva. Ragassza le a nyitott érintkezőket és csomagolja be úgy az akkumulátort, hogy az a csomagoláson belül ne mozoghasson. Vegye figyelembe az adott országon belüli, az előbbieknél esetleg szigorúbb helyi előírásokat. Eltávolítás Az elektromos kéziszerszámokat, az akkumulá- torokat, a tartozékokat és a csomagolást a kör- nyezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni. Ne dobja ki az elektromos kéziszerszámokat és az akkumulátorokat/elemeket a háztartási sze- métbe! Bosch Power Tools 1 609 92A 91G | (24.08.2023)148 | Русский Csak az EU‑tagországok számára: Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU európai irányelvnek és a nemzeti jogba való átültetésének megfelelően a már nem használható elekt- romos kéziszerszámokat és a 2006/66/EK európai irányelv- nek megfelelően a már nem használható akkumulátorokat/ elemeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni. Szakszerűtlen ártalmatlanítás esetén a már használhatatlan elektromos és elektronikus készülékek a bennük esetleg ta- lálható veszélyes anyagok következtében káros hatással le- hetnek a környezetre és az emberek egészségére. Akkumulátorok/elemek: Li-ion: Kérjük vegye figyelembe a Szállítás fejezetben található tájé- koztatót (lásd „Szállítás”, Oldal147).
