ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GBM 1600 RE Professional BOSCH

Υποδείξεις ασφαλείας Γενικές υποδείξεις ασφαλείας για ηλεκτρικά

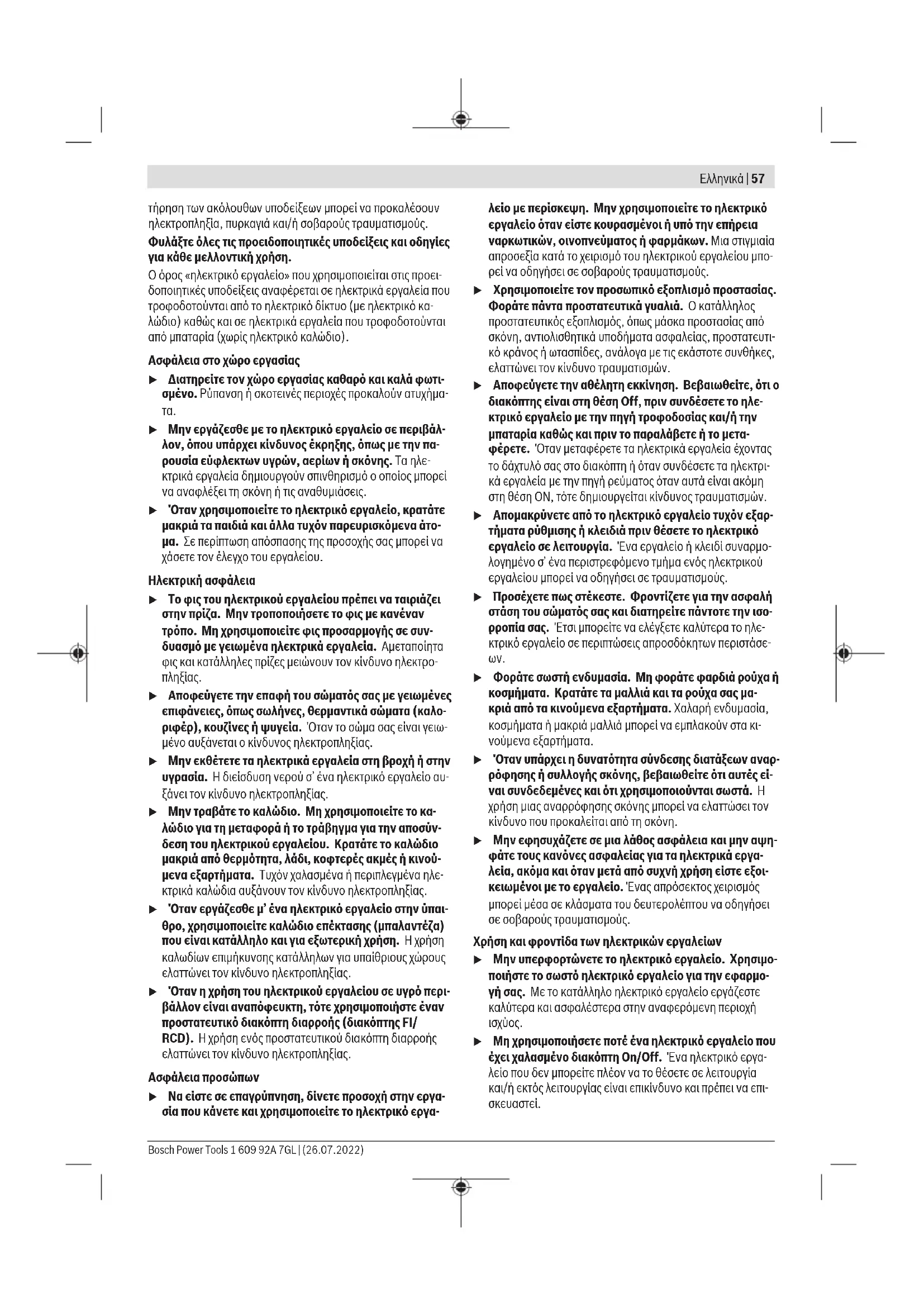

Διαβάστε όλες τις υποδείξεις ασφα- λείας, οδηγίες, εικονογραφήσεις και όλα τα τεχνικά στοιχεία, που συ- νοδεύουν αυτό το ηλεκτρικό εργαλείο. Αμέλειες κατά την 1 609 92A 7GL | (26.07.2022) Bosch Power ToolsΕλληνικά | 57 τήρηση των ακόλουθων υποδείξεων μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς. Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες για κάθε μελλοντική χρήση. Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προει- δοποιητικές υποδείξεις αναφέρεται σε ηλεκτρικά εργαλεία που τροφοδοτούνται από το ηλεκτρικό δίκτυο (με ηλεκτρικό κα- λώδιο) καθώς και σε ηλεκτρικά εργαλεία που τροφοδοτούνται από μπαταρία (χωρίς ηλεκτρικό καλώδιο). Ασφάλεια στο χώρο εργασίας u Διατηρείτε τον χώρο εργασίας καθαρό και καλά φωτι- σμένο. Ρύπανση ή σκοτεινές περιοχές προκαλούν ατυχήμα-

u Μην εργάζεσθε με το ηλεκτρικό εργαλείο σε περιβάλ- λον, όπου υπάρχει κίνδυνος έκρηξης, όπως με την πα- ρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Τα ηλε- κτρικά εργαλεία δημιουργούν σπινθηρισμό ο οποίος μπορεί να αναφλέξει τη σκόνη ή τις αναθυμιάσεις. u Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο, κρατάτε μακριά τα παιδιά και άλλα τυχόν παρευρισκόμενα άτο- μα. Σε περίπτωση απόσπασης της προσοχής σας μπορεί να χάσετε τον έλεγχο του εργαλείου. Ηλεκτρική ασφάλεια u Το φις του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Μην τροποποιήσετε το φις με κανέναν τρόπο. Μη χρησιμοποιείτε φις προσαρμογής σε συν- δυασμό με γειωμένα ηλεκτρικά εργαλεία. Αμεταποίητα φις και κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτρο-

u Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες, όπως σωλήνες, θερμαντικά σώματα (καλο- ριφέρ), κουζίνες ή ψυγεία. Όταν το σώμα σας είναι γειω- μένο αυξάνεται ο κίνδυνος ηλεκτροπληξίας. u Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή στην υγρασία. Η διείσδυση νερού σ’ ένα ηλεκτρικό εργαλείο αυ- ξάνει τον κίνδυνο ηλεκτροπληξίας. u Μην τραβάτε το καλώδιο. Μη χρησιμοποιείτε το κα- λώδιο για τη μεταφορά ή το τράβηγμα για την αποσύν- δεση του ηλεκτρικού εργαλείου. Κρατάτε το καλώδιο μακριά από θερμότητα, λάδι, κοφτερές ακμές ή κινού- μενα εξαρτήματα. Τυχόν χαλασμένα ή περιπλεγμένα ηλε- κτρικά καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. u Όταν εργάζεσθε μ’ ένα ηλεκτρικό εργαλείο στην ύπαι- θρο, χρησιμοποιείτε καλώδιο επέκτασης (μπαλαντέζα) που είναι κατάλληλο και για εξωτερική χρήση. Ηχρήση καλωδίων επιμήκυνσης κατάλληλων για υπαίθριους χώρους ελαττώνει τον κίνδυνο ηλεκτροπληξίας. u Όταν η χρήση του ηλεκτρικού εργαλείου σε υγρό περι- βάλλον είναι αναπόφευκτη, τότε χρησιμοποιήστε έναν προστατευτικό διακόπτη διαρροής (διακόπτηςFI/ RCD). Ηχρήση ενός προστατευτικού διακόπτη διαρροής ελαττώνει τον κίνδυνο ηλεκτροπληξίας. Ασφάλεια προσώπων u Να είστε σε επαγρύπνηση, δίνετε προσοχή στην εργα- σία που κάνετε και χρησιμοποιείτε το ηλεκτρικό εργα- λείο με περίσκεψη. Μην χρησιμοποιείτε το ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια στιγμιαία απροσεξία κατά το χειρισμό του ηλεκτρικού εργαλείου μπο- ρεί να οδηγήσει σε σοβαρούς τραυματισμούς. u Χρησιμοποιείτε τον προσωπικό εξοπλισμό προστασίας. Φοράτε πάντα προστατευτικά γυαλιά. Ο κατάλληλος προστατευτικός εξοπλισμός, όπως μάσκα προστασίας από σκόνη, αντιολισθητικά υποδήματα ασφαλείας, προστατευτι- κό κράνος ή ωτασπίδες, ανάλογα με τις εκάστοτε συνθήκες, ελαττώνει τον κίνδυνο τραυματισμών. u Αποφεύγετε την αθέλητη εκκίνηση. Βεβαιωθείτε, ότι ο διακόπτης είναι στη θέση Off, πριν συνδέσετε το ηλε- κτρικό εργαλείο με την πηγή τροφοδοσίας και/ή την μπαταρία καθώς και πριν το παραλάβετε ή το μετα- φέρετε. Όταν μεταφέρετε τα ηλεκτρικά εργαλεία έχοντας το δάχτυλό σας στο διακόπτη ή όταν συνδέσετε τα ηλεκτρι- κά εργαλεία με την πηγή ρεύματος όταν αυτά είναι ακόμη στη θέση ΟΝ, τότε δημιουργείται κίνδυνος τραυματισμών. u Απομακρύνετε από το ηλεκτρικό εργαλείο τυχόν εξαρ- τήματα ρύθμισης ή κλειδιά πριν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία. Ένα εργαλείο ή κλειδί συναρμο- λογημένο σ’ ένα περιστρεφόμενο τμήμα ενός ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε τραυματισμούς. u Προσέχετε πως στέκεστε. Φροντίζετε για την ασφαλή στάση του σώματός σας και διατηρείτε πάντοτε την ισο- ρροπία σας. Έτσι μπορείτε να ελέγξετε καλύτερα το ηλε- κτρικό εργαλείο σε περιπτώσεις απροσδόκητων περιστάσε-

u Φοράτε σωστή ενδυμασία. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά και τα ρούχα σας μα- κριά από τα κινούμενα εξαρτήματα. Χαλαρή ενδυμασία, κοσμήματα ή μακριά μαλλιά μπορεί να εμπλακούν στα κι- νούμενα εξαρτήματα. u Όταν υπάρχει η δυνατότητα σύνδεσης διατάξεων αναρ- ρόφησης ή συλλογής σκόνης, βεβαιωθείτε ότι αυτές εί- ναι συνδεδεμένες και ότι χρησιμοποιούνται σωστά. Η χρήση μιας αναρρόφησης σκόνης μπορεί να ελαττώσει τον κίνδυνο που προκαλείται από τη σκόνη. u Μην εφησυχάζετε σε μια λάθος ασφάλεια και μην αψη- φάτε τους κανόνες ασφαλείας για τα ηλεκτρικά εργα- λεία, ακόμα και όταν μετά από συχνή χρήση είστε εξοι- κειωμένοι με το εργαλείο. Ένας απρόσεκτος χειρισμός μπορεί μέσα σε κλάσματα του δευτερολέπτου να οδηγήσει σε σοβαρούς τραυματισμούς. Χρήση και φροντίδα των ηλεκτρικών εργαλείων u Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Χρησιμο- ποιήστε το σωστό ηλεκτρικό εργαλείο για την εφαρμο- γή σας. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και ασφαλέστερα στην αναφερόμενη περιοχή

u Μη χρησιμοποιήσετε ποτέ ένα ηλεκτρικό εργαλείο που έχει χαλασμένο διακόπτη On/Off. Ένα ηλεκτρικό εργα- λείο που δεν μπορείτε πλέον να το θέσετε σε λειτουργία και/ή εκτός λειτουργίας είναι επικίνδυνο και πρέπει να επι-

Bosch Power Tools 1 609 92A 7GL | (26.07.2022)58 | Ελληνικά u Αποσυνδέστε το φις από την πρίζα και/ή απομακρύνετε μια αποσπώμενη μπαταρία από το ηλεκτρικό εργαλείο, προτού εκτελέσετε ρυθμίσεις, αλλάξετε εξαρτήματα ή προτού φυλάξετε το ηλεκτρικό εργαλείο. Αυτά τα προ- ληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο από τυχόν αθέλητη εκκίνηση του ηλεκτρικού εργαλείου. u Φυλάγετε τα ηλεκτρικά εργαλεία που δε χρησιμοποιού- νται μακριά από παιδιά και μην επιτρέψετε τη χρήση του ηλεκτρικού εργαλείου σε άτομα που δεν είναι εξοι- κειωμένα με το ηλεκτρικό εργαλείο ή τις οδηγίες για τη λειτουργία του ηλεκτρικού εργαλείου. Τα ηλεκτρικά ερ- γαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα

u Συντηρείτε τα ηλεκτρικά εργαλεία και τα εξάρτημα. Ελέγχετε, αν τα κινούμενα εξαρτήματα είναι σωστά ευ- θυγραμμισμένα και προσαρμοσμένα ή μήπως έχουν σπάσει τυχόν εξαρτήματα ή οποιαδήποτε άλλη κατάστα- ση, η οποία επηρεάζει τη λειτουργία του ηλεκτρικού ερ- γαλείου. Σε περίπτωση βλάβης, επισκευάστε το ηλε- κτρικό εργαλείο πριν τη χρήση. Η κακή συντήρηση των ηλεκτρικών εργαλείων αποτελεί αιτία πολλών ατυχημάτων. u Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά. Προσεκτικά συντηρημένα κοπτικά εργαλεία σφηνώνουν δυσκολότερα και οδηγούνται ευκολότερα. u Χρησιμοποιείτε τα ηλεκτρικά εργαλεία τα εξαρτήματα κτλ. σύμφωνα με αυτές τις οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και τις εργασίες που πρέπει να εκτελεστούν. Η χρησιμοποίηση των ηλεκτρι- κών εργαλείων για εργασίες που δεν προβλέπονται γι’ αυτά μπορεί να δημιουργήσει επικίνδυνες καταστάσεις. u Διατηρείτε τις λαβές και τις επιφάνειες λαβής στεγνές, καθαρές και ελεύθερες από λάδι και γράσο. Οι ολισθη- ρές λαβές και επιφάνειες λαβής δεν επιτρέπουν κανέναν ασφαλή χειρισμό και έλεγχο του ηλεκτρικού εργαλείου σε τυχόν απρόβλεπτες καταστάσεις.

u Δώστε το ηλεκτρικό εργαλείο σας για συντήρηση από εξειδικευμένο προσωπικό, χρησιμοποιώντας μόνο γνή- σια ανταλλακτικά. Έτσι εξασφαλίζετε τη διατήρηση της ασφάλειας του ηλεκτρικού εργαλείου. Προειδοποιήσεις ασφάλειας για δράπανα Οδηγίες ασφαλείας για όλες τις εργασίες u Χρησιμοποιήστε την(τις) πρόσθετη(ες) χειρολαβή(ές). Η απώλεια του ελέγχου μπορεί να προκαλέσει τραυματισμό. u Κρατάτε το ηλεκτρικό εργαλείο από τις μονωμένες επι- φάνειες λαβής, όταν εκτελείτε μια εργασία, κατά την οποία το εξάρτημα κοπής μπορεί να έρθει σε επαφή με κρυμμένη καλωδίωση ή με το ίδιο του το καλώδιο. Εάν το εξάρτημα κοπής ακουμπήσει ένα ηλεκτροφόρο σύρμα μπορεί τα ακάλυπτα μεταλλικά μέρη του ηλεκτρικού εργα- λείου να τεθούν υπό τάση και να προκαλέσουν ηλεκτροπλη- ξία στον χειριστή. Οδηγίες ασφαλείας όταν χρησιμοποιείτε μακριά τρυπάνια u Ποτέ μην εργάζεστε με μεγαλύτερη ταχύτητα από τη μέγιστη ονομαστική ταχύτητα του τρυπανιού. Σε μεγα- λύτερες ταχύτητες το τρυπάνι μπορεί να λυγίσει, εάν επι- τρέπεται να περιστρέφεται ελεύθερα χωρίς επαφή με το επεξεργαζόμενο κομμάτι, με αποτέλεσμα τον τραυματισμό. u Ξεκινάτε πάντοτε το τρύπημα σε χαμηλή ταχύτητα και με την άκρη του τρυπανιού σε επαφή με το επεξεργα- ζόμενο κομμάτι. Σε μεγαλύτερες ταχύτητες το τρυπάνι μπορεί να λυγίσει, εάν επιτρέπεται να περιστρέφεται ελεύ- θερα χωρίς επαφή με το επεξεργαζόμενο κομμάτι, με απο- τέλεσμα τον τραυματισμό. u Εφαρμόστε την πίεση σε απευθείας γραμμή με το τρυ- πάνι και μην ασκείτε υπερβολική πίεση.Τα τρυπάνια μπορεί να λυγίσουν, προκαλώντας θραύση ή την απώλεια του ελέγχου, με αποτέλεσμα τον τραυματισμό. Πρόσθετες υποδείξεις ασφάλειας u Ασφαλίστε το επεξεργαζόμενο κομμάτι. Ένα επεξεργα- ζόμενο κομμάτι συγκρατιέται ασφαλέστερα με μια διάταξη σύσφιγξης ή με μια μέγγενη παρά με το χέρι σας. u Απενεργοποιήστε αμέσως το ηλεκτρικό εργαλείο, όταν το εξάρτημα μπλοκάρει. Να είστε προετοιμασμένοι για υψηλές ροπές αντίδρασης, οι οποίες προκαλούν ανάδραση. Το εξάρτημα μπλοκάρει, όταν το ηλεκτρικό ερ- γαλείο υπερφορτωθεί ή μαγκωθεί στο επεξεργαζόμενο κομ-

u Χρησιμοποιείτε κατάλληλες συσκευές ανίχνευσης για να εντοπίσετε τυχόν μη ορατούς αγωγούς τροφοδοσίας ή συμβουλευτείτε την τοπική εταιρία παροχής ενέρ- γειας. Ηεπαφή με ηλεκτρικές γραμμές μπορεί να οδηγήσει σε πυρκαγιά και ηλεκτροπληξία. Ηπρόκληση ζημιάς σ’ έναν αγωγό φωταερίου (γκαζιού) μπορεί να οδηγήσει σε έκρηξη. Το τρύπημα ενός σωλήνα νερού προκαλεί ζημιά σε πράγμα- τα ή/και μπορεί να οδηγήσει σε ηλεκτροπληξία. u Περιμένετε, μέχρι να ακινητοποιηθεί το ηλεκτρικό ερ- γαλείο, προτού το εναποθέσετε. Το τοποθετημένο εξάρ- τημα μπορεί να σφηνώσει και να οδηγήσει στην απώλεια του ελέγχου του ηλεκτρικού εργαλείου. Περιγραφή προϊόντος και ισχύος Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Η μη τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκα- λέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς. Προσέξτε παρακαλώ τις εικόνες στο μπροστινό μέρος των οδη- γιών λειτουργίας. Χρήση σύμφωνα με τον προορισμό Η συσκευή προορίζεται για το τρύπημα σε ξύλο, μέταλλα κα- θώς και σε κεραμικά και πλαστικά υλικά. Το ηλεκτρικό εργαλείο προορίζεται για την ανάμιξη κονιοποιη- μένων δομικών υλικών, π.χ. κονιάματα, σοβάδες, κόλλες κα- θώς και χρώματα που περιέχουν διαλύτες, βερνίκια και πα- ρόμοια υλικά. 1 609 92A 7GL | (26.07.2022) Bosch Power ToolsΕλληνικά | 59 Απεικονιζόμενα στοιχεία Η απαρίθμηση των απεικονιζόμενων στοιχείων αναφέρεται στην απεικόνιση του ηλεκτρικού εργαλείου στη σελίδα γραφι-

(2) Πρόσθετη λαβή (μονωμένη επιφάνεια λαβής) (3) Σπείρωμα για πρόσθετη λαβή (4) Λαβή μεταφοράς (μονωμένη επιφάνεια λαβής) (5) Πλήκτρο ακινητοποίησης του διακόπτη On/Off (6) Διακόπτης On/Off (7) Διακόπτης αλλαγής της φοράς περιστροφής (8) Χειρολαβή (μονωμένη επιφάνεια λαβής) (9) Κλειδί τσοκ

(10) Βίδα ασφάλισης για το γραναζωτό τσοκ

Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν πε- ριέχονται στη στάνταρ συσκευασία. Τον πλήρη κατάλογο εξαρτημάτων μπορείτε να τον βρείτε στο πρόγραμμα εξαρτη-

Τεχνικά στοιχεία Δράπανο GBM 1600 RE Κωδικός αριθμός 3601AB00.. Ονομαστική ισχύς W 850 Αριθμός στροφών χωρίς φορ-

Ονομαστική ροπή στρέψης Nm 11 Διάμετρος λαιμού άξονα mm 43 Μέγιστη Ø τρυπήματος – Χάλυβας mm 16 – Ξύλο mm 40 – Αλουμίνιο mm 16 Περιοχή σύσφιγξης τσοκ mm 3–16 Δεξιόστροφη/αριστερόστρο-

Μέγιστη διάμετρος αναδευτή-

EPTA-Procedure 01:2014 kg 3,0 Βαθμός προστασίας / II Τα στοιχεία ισχύουν για μια ονομαστική τάση [U] 230 V. Σε περίπτωση που υπάρχουν αποκλίνουσες τάσεις και στις ειδικές για κάθε χώρα εκ- δόσεις αυτά τα στοιχεία μπορεί να διαφέρουν. Πληροφορίες για θόρυβο και δονήσεις Τιμές εκπομπής θορύβου υπολογισμένες κατά EN62841-2-1. Η σταθμισμένη Α ηχητική στάθμη του ηλεκτρικού εργαλείου ανέρχεται τυπικά στις ακόλουθες τιμές: Στάθμη ηχητικής πίε- σης 85dB(A), στάθμη ηχητικής ισχύος 96dB(A). Ανασφάλεια K=5dB. Φοράτε προστασία ακοής! Συνολικές τιμές ταλαντώσεων a

(διανυσματικό άθροισμα τριών κατευθύνσεων) και ανασφάλεια K υπολογισμένες κατά EN62841-2-1: Τρύπημα σε μέταλλο: a

Η στάθμη κραδασμών και η τιμή εκπομπής θορύβου που ανα- φέρονται σ’ αυτές τις οδηγίες έχουν μετρηθεί σύμφωνα με μια τυποποιημένη μέθοδο μέτρησης και μπορούν να χρησιμοποιη- θούν στη σύγκριση των διαφόρων ηλεκτρικών εργαλείων. Εί- ναι επίσης κατάλληλες για μια προσωρινή εκτίμηση της εκπο- μπής κραδασμών και θορύβου. Η αναφερόμενη στάθμη κραδασμών και τιμή εκπομπής θορύ- βου αντιπροσωπεύουν τις βασικές χρήσεις του ηλεκτρικού ερ- γαλείου. Σε περίπτωση όμως που το ηλεκτρικό εργαλείο χρησι- μοποιηθεί διαφορετικά με μη προτεινόμενα εξαρτήματα ή χω- ρίς επαρκή συντήρηση, τότε η στάθμη κραδασμών και η τιμή εκπομπής θορύβου αποκλίνουν. Αυτό μπορεί να αυξήσει ση- μαντικά την εκπομπή κραδασμών και θορύβου κατά τη συνολι- κή διάρκεια του χρόνου εργασίας. Για την ακριβή εκτίμηση των εκπομπών κραδασμών και θορύ- βου θα πρέπει να λαμβάνονται επίσης υπόψη και οι χρόνοι κα- τά τη διάρκεια των οποίων το εργαλείο είναι απενεργοποιη- μένο ή λειτουργεί, χωρίς όμως στην πραγματικότητα να χρησι- μοποιείται. Αυτό μπορεί να μειώσει σημαντικά τις εκπομπές κραδασμών και θορύβου κατά τη συνολική διάρκεια του χρόνου εργασίας. Γι’ αυτό, πριν αρχίσουν οι επιπτώσεις των κραδασμών, πρέπει να καθορίζετε συμπληρωματικά μέτρα ασφαλείας για την προ- στασία του χειριστή όπως: Συντήρηση του ηλεκτρικού εργαλεί- ου και των εξαρτημάτων που χρησιμοποιείτε, διατήρηση ζε- στών των χεριών, οργάνωση της εκτέλεσης των διάφορων ερ-

Συναρμολόγηση u Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε ερ- γασία στο ηλεκτρικό εργαλείο. Πρόσθετη λαβή (βλέπε εικόνα A) u Χρησιμοποιείτε το ηλεκτρικό εργαλείο σας μόνο με την πρόσθετη λαβή (2). Βιδώστε την πρόσθετη λαβή (2) στο σπείρωμα (3) στο περί- βλημα του κινητήρα. Λαβή μεταφοράς (βλέπεεικόναA) Η λαβή μεταφοράς(4) μπορεί να περιστραφεί συνεχώς κατά 360°. Αλλαγή εξαρτημάτων u Κατά την αλλαγή των εξαρτημάτων φοράτε προστατευ- τικά γάντια. Το τσοκ μπορεί να ζεσταθεί υπερβολικά όταν εργάζεσθε συνεχώς και για πολύ χρόνο. Γραναζωτό τσοκ με αυτόματη ασφάλιση (βλέπε εικόνα B) Ανοίξτε το γραναζωτό τσοκ (1), περιστρέφοντας, ώσπου να μπορεί το εξάρτημα να τοποθετηθεί. Bosch Power Tools 1 609 92A 7GL | (26.07.2022)60 | Ελληνικά Τοποθετήστε το εξάρτημα. Τοποθετήστε το κλειδί του τσοκ (9) στις αντίστοιχες τρύπες του γραναζωτού τσοκ (1) και σφίξτε το εξάρτημα ομοιόμορφα. Αλλαγή τσοκ (βλέπε εικόνα C) u Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε ερ- γασία στο ηλεκτρικό εργαλείο. Αφαίρεση της βίδας ασφαλείας Το γραναζωτό τσοκ (1) είναι ασφαλισμένο από τυχόν ακούσιο λύσιμο από τον άξονα του δράπανου με μια βίδα ασφάλισης (10). Ανοίξτε το γραναζωτό τσοκ (1) εντελώς και ξεβιδώστε τη βίδα ασφάλισης (10) προς τη φορά των δεικτών του ρολογιού. Προσέξτε, ότι η βίδα ασφάλισης έχει ένα αριστερόστροφο

Εάν η βίδα ασφάλισης (10) είναι μαγκωμένη, τοποθετήστε ένα κατσαβίδι πάνω στην κεφαλή της βίδας και λύστε τη βίδα ασφάλισης με ένα κτύπημα στη λαβή του κατσαβιδιού. Αποσυναρμολόγηση του τσοκ Για την αποσυναρμολόγηση του γραναζωτού τσοκ (1) τοποθε- τήστε ένα γερμανικό κλειδί (SW 17) στο παξιμάδι πάνω στον άξονα κίνησης. Συγκρατήστε καλά το γραναζωτό τσοκ με το ένα χέρι και γυρί- στε με το άλλο χέρι το γερμανικό κλειδί με φορά αντίθετη της ωρολογιακής, μέχρι το τσοκ να λυθεί από τον κώνο του άξονα. Συναρμολόγηση του τσοκ u Διατηρείτε τον κώνο του άξονα και την τρύπα του τσοκ χωρίς λίπη και ρύπανση. Για τη συναρμολόγηση του γραναζωτού τσοκ (1) γυρίστε το παξιμάδι πάνω στον άξονα κίνησης προς τη φορά των δεικτών του ρολογιού μέχρι τέρμα. Τοποθετήστε το γραναζωτό τσοκ στον άξονα, χωρίς να ασκή- σετε βία, μέχρι να στερεωθεί ασφαλώς. Χτυπήστε με ένα λαστιχένιο σφυρί ελαφρά πάνω στη μετωπική πλευρά του γραναζωτού τσοκ (1), για να εξασφαλίσετε μια κα- λή προσαρμογή του γραναζωτού τσοκ. Προσέχετε, ώστε να μην προεξέχουν οι σιαγόνες του γραναζωτού τσοκ, επειδή δια- φορετικά μπορεί να υποστεί ζημιά. Συναρμολόγηση της βίδας ασφαλείας Βιδώστε τη βίδα ασφαλείας (10) ενάντια στη φορά των δει- κτών του ρολογιού στο ανοιχτό γραναζωτό τσοκ. Χρησιμοποιεί- τε κάθε φορά μια νέα βίδα ασφαλείας, επειδή στο σπείρωμά της υπάρχει μια κόλλα ασφαλείας, η οποία σε περίπτωση πολ- λαπλής χρήσης χάνει την αποτελεσματικότητά της. Αναρρόφηση σκόνης/γρεζιών Η σκόνη από ορισμένα υλικά. π. χ. από μολυβδούχες μπογιές, από μερικά είδη ξύλου, από ορυκτά υλικά και από μέταλλα μπορεί να είναι ανθυγιεινή. Η επαφή με τη σκόνη ή/και η ει- σπνοή της μπορεί να προκαλέσει αλλεργικές αντιδράσεις ή/και ασθένειες των αναπνευστικών οδών του χρήστη ή τυχόν πα- ρευρισκομένων ατόμων. Ορισμένα είδη σκόνης, π. χ. σκόνη από ξύλο βελανιδιάς ή οξιάς θεωρούνται σαν καρκινογόνα, ιδιαίτερα σε συνδυασμό με διάφορα συμπληρωματικά υλικά που χρησιμοποιούνται στην κατεργασία ξύλων (ενώσεις χρωμίου, ξυλοπροστατευτικά μέσα). Η κατεργασία αμιαντούχων υλικών επιτρέπεται μόνο σε ειδικά εκπαιδευμένα άτομα. – Φροντίζετε για τον καλό αερισμό του χώρου εργασίας. – Σας συμβουλεύουμε να φοράτε μάσκες αναπνευστικής προστασίας με φίλτρο κατηγορίας P2. Τηρείτε τις διατάξεις που ισχύουν στη χώρα σας για τα διάφορα υπό κατεργασία υλικά. u Αποφεύγετε τη δημιουργία συσσώρευσης σκόνης στο χώρο που εργάζεστε. Οι σκόνες αναφλέγονται εύκολα.

u Προσέξτε την τάση δικτύου! Τα στοιχεία της τάσης της πηγής ρεύματος πρέπει να ταυτίζονται με τα αντίστοιχα στοιχεία επάνω στην πινακίδα κατασκευαστή του ηλε- κτρικού εργαλείου. Ηλεκτρικά εργαλεία με χαρακτηρι- στική τάση 230V λειτουργούν και με τάση 220V. Ρύθμιση της φοράς περιστροφής (βλέπε εικόνα D) Με τον διακόπτη αλλαγής φοράς περιστροφής (7) μπορείτε να αλλάξετε τη φορά περιστροφής του ηλεκτρικού εργαλείου. Με πατημένο τον διακόπτη On/Off (6) αυτό, όμως δεν είναι δυνα-

Δεξιόστροφη κίνηση: Για το τρύπημα ή την ανάδευση πατή- στε το διακόπτη αλλαγής φοράς περιστροφής (7) προς τα αρι- στερά μέχρι τέρμα. Αριστερόστροφη κίνηση: Για το λύσιμο ή την ανάδευση πα- τήστε το διακόπτη αλλαγής φοράς περιστροφής (7) προς τα δεξιά μέχρι τέρμα. Ενεργοποίηση/απενεργοποίηση Για τη θέση σε λειτουργία του ηλεκτρικού εργαλείου πατήστε τον διακόπτη On/Off (6) και κρατήστε τον πατημένο. Για την ακινητοποίηση του πατημένου διακόπτη On/Off (6) πατήστε το πλήκτρο ακινητοποίησης (5). Για την απενεργοποίηση του ηλεκτρικού εργαλείου αφήστε τον διακόπτη On/Off (6) ελεύθερο ή όταν είναι κλειδωμένος με το πλήκτρο ακινητοποίησης (5), πατήστε σύντομα τον δια- κόπτη On/Off (6) και αφήστε τον μετά ελεύθερο. Ρύθμιση αριθμού στροφών Μπορείτε να ρυθμίσετε συνεχώς τον αριθμό στροφών του ενεργοποιημένου ηλεκτρικού εργαλείου, ανάλογα με την πίε- ση που ασκείτε στον διακόπτη On/Off (6). Ελαφριά πίεση του διακόπτη On/Off (6) έχει σαν αποτέλεσμα έναν χαμηλό αριθμό στροφών. Οαριθμός στροφών αυξάνει ανάλογα με την αύξηση της πίεσης. Οδηγίες εργασίας για το τρύπημα Χρησιμοποιείτε υγρό τρυπήματος ή λάδι κοπής για ψύξη και λί- πανση. Έτσι εμποδίζεται η υπερθέρμανση ή/και το σφήνωμα του τρυπανιού. Στις διαμέτρους τρυπανιού >10mm προτρυπήστε με μια μικρή διάμετρο τρυπανιού. Έτσι ελαττώνεται η πίεση και μειώνεται η επιβάρυνση του ηλεκτρικού εργαλείου. 1 609 92A 7GL | (26.07.2022) Bosch Power ToolsΕλληνικά | 61 Κατά το τρύπημα σε μέταλλο χρησιμοποιείτε μόνο άψογα, τρο- χισμένα τρυπάνια HSS (HSS = υψηλής ισχύος χάλυβας γρήγο- ρης κοπής). Το πρόγραμμα εξαρτημάτων Bosch εξασφαλίζει την αντίστοιχη ποιότητα. Με τη μέγκενη, που προσφέρεται σαν ειδικό εξάρτημα, σφίγ- γετε ασφαλώς το υπό κατεργασία τεμάχιο. Αυτό εμποδίζει το στριφογύρισμα του υπό κατεργασία τεμαχίου και τους κινδύ- νους που απορρέουν απ’ αυτό. Οδηγίες εργασίας για την ανάδευση u Μη χρησιμοποιήσετε το ηλεκτρικό εργαλείο σε βάση. u Αποφεύγετε, το πιτσίλισμα του αναμειγνυόμενου υλι- κού. Διαφορετικά μπορεί να γλιστρήσετε και να χάσετε τον έλεγχο του ηλεκτρικού εργαλείου. u Αποφύγετε τη συνεχή λειτουργία του ηλεκτρικού εργα- λείου με μειωμένο αριθμό στροφών. Διαφορετικά μπο- ρεί να υπερθερμανθεί ο κινητήρας του ηλεκτρικού εργαλεί-

Για το λύσιμο του πλήκτρου ακινητοποίησης (5), πατήστε σύ- ντομα τον διακόπτη On/Off (6) και αφήστε τον μετά ελεύθε- ρο. Έτσι εμποδίζεται μια αθέλητη επανεκκίνηση του ηλεκτρι- κού εργαλείου (κίνδυνος τραυματισμού). Η επιλογή του αναδευτήρα εξαρτάται από το αναδευόμενο

Για αναδευόμενο υλικό με χαμηλό ιξώδες, όπως π.χ. χρώματα διασποράς, βερνίκια, κόλλα, υλικό έγχυσης, τσιμεντοκονία, χρησιμοποιείτε έναν αναδευτήρα με αριστερόστροφη ελίκω- ση. Στον αναδευτήρα με αριστερόστροφη ελίκωση μεταφέρε- ται το υλικό από επάνω προς τα κάτω. Ο αναδευτήρας πιέζεται προς τα επάνω. Το αναδευόμενο υλικό με χαμηλό ιξώδες ανα- μειγνύεται με ελάχιστα πιτσιλίσματα. Για αναδευόμενο υλικό με υψηλό ιξώδες, όπως π.χ. έτοιμος σοβάς, μπετόν, τσιμέντο, τσιμεντοκονία δαπέδου, στόκος, εποξυρητίνες, χρησιμοποιείτε έναν αναδευτήρα με δεξιόστρο- φη ελίκωση. Στον αναδευτήρα με δεξιόστροφη ελίκωση μετα- φέρεται το υλικό από κάτω προς τα επάνω. Ο αναδευτήρας ει- σχωρεί μέσα στο αναμειγνυόμενο υλικό. Το αναδευόμενο υλι- κό με υψηλό ιξώδες αναμειγνύεται ιδανικά. Κατά την ανάμιξη να μετακινείτε το ηλεκτρικό εργαλείο διαδο- χικά επάνω-κάτω. Καθαρίζετε τον αναδευτήρα μετά τη χρήση

u Αποθηκεύετε το ηλεκτρικό εργαλείο σε μια ασφαλή θέση. Φροντίζετε, να μην μπορεί να ανατραπεί. Διαφορετι- κά μπορεί να υποστεί ζημιά το ηλεκτρικό εργαλείο. Συντήρηση και σέρβις Συντήρηση και καθαρισμός u Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε ερ- γασία στο ηλεκτρικό εργαλείο. u Να διατηρείτε το ηλεκτρικό εργαλείο και τις σχισμές αε- ρισμού πάντοτε σε καθαρή κατάσταση για να μπορείτε να εργάζεσθε καλά και με ασφάλεια. Μια τυχόν αναγκαία αντικατάσταση του ηλεκτρικού καλωδίου πρέπει να διεξαχθεί από τη Bosch ή από ένα εξουσιοδοτημένο κέντρο σέρβις για ηλεκτρικά εργαλεία της Bosch, για να απο- φευχθεί έτσι κάθε κίνδυνος της ασφάλειας. Εξυπηρέτηση πελατών και συμβουλές εφαρμογής Η υπηρεσία εξυπηρέτησης πελατών απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Σχέδια συναρμο- λόγησης και πληροφορίες για τα ανταλλακτικα θα βρείτε επί- σης κάτω από: www.bosch‑pt.com Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως τις ερωτήσεις σας για τα προϊόντα μας και τα εξαρτήματά τους. Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωσδήποτε το 10ψήφιο κωδικό αριθμό σύμφωνα με την πι- νακίδα τύπου του προϊόντος.

Robert Bosch A.E. Ερχείας 37 19400 Κορωπί – Αθήνα Τηλ.: 210 5701258 Φαξ: 210 5701283 Email: pt@gr.bosch.com www.bosch.com www.bosch-pt.gr Περαιτέρω διευθύνσεις σέρβις θα βρείτε στην ηλεκτρονική διεύθυνση: www.bosch-pt.com/serviceaddresses

Τα ηλεκτρικά εργαλεία, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλ-

Δήλωση πιστότητας ΕΕ Δηλώνουμε με αποκλειστική μας ευθύνη, ότι τα αναφερόμενα προϊόντα αντιστοιχούν σε όλες τις σχετικές διατάξεις των πιο κάτω αναφερόμενων οδηγιών και κανονισμών και ταυτίζονται με τα ακόλουθα πρότυπα. Τεχνικά έγγραφα στη: *
