NÁVOD K OBSLUZE DT0551 AB SKIL

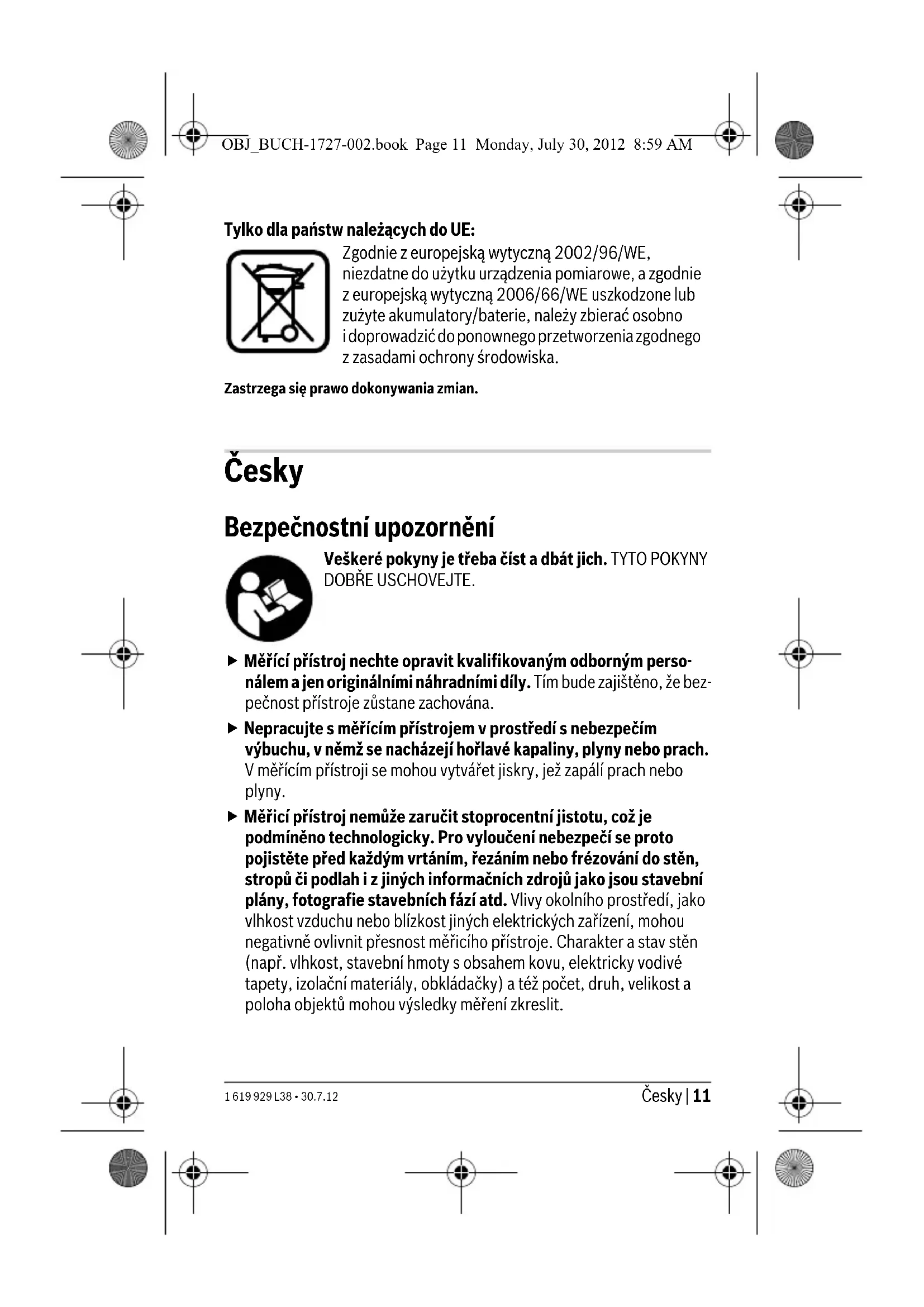

• menší hloubka měření u neelektrických vedení f V závislosti na materiálu a velikosti objektu a též na materiálu a stavu podkladu může výsledek měření pokud jde o hloubku zachycení a přesnost dopadnout hůře. OBJ_BUCH-1727-002.book Page 12 Monday, July 30, 2012 8:59 AMČesky | 13 1 619 929 L38 • 30.7.12 Montáž Vložení/výměna baterie Pro provoz měřícího přístroje je doporučeno používaní alkalicko- manganových baterií. Pro otevření krytu přihrádky baterií 5 stlačte aretaci 6 ve směru šipky a kryt přihrádky baterií vyklopte dolů. Vložte dodávané baterie. Dbejte přitom na správnou polaritu. Rozsvítí-li se na displeji výstraha baterie a, pak můžete ještě ca. 1 h měřit. Bliká-li výstraha baterie a, je možné ještě ca. 10 min měření. Bliká-li navíc k výstraze baterie signální světlo 2 červeně, pak už není žádné měření možné a musíte vyměnit baterie. f Vyjměte baterie, pokud měřící přístroj delší dobu nepoužíváte. Baterie může při delším skladování korodovat nebo se sama vybít. Provoz Uvedení do provozu f Chraňte měřící přístroj před vlhkem a přímým slunečním zářením. f Nevystavujte měřící přístroj žádným extrémním teplotám nebo teplotním výkyvům. Nenechávejte jej např. delší dobu ležet v autě. Při větších teplotních výkyvech nechte měřící přístroj nejprve vytemperovat, než jej uvedete do provozu. Při extrémních teplotách nebo teplotních výkyvech může být omezena přesnost přístroje. f Zabraňte prudkým nárazům nebo pádům měřícího přístroje. Provozní teplota 0 °C...+40 °C Skladovací teplota –20 °C...+70 °C Relativní vlhkost vzduchu max. 80 % Baterie 1 x 9 V 6LR61 Provozní doba ca. 4,5 h Hmotnost podle EPTA-Procedure 01/2003 0,2 kg Digitální detektor DT0551

• menší hloubka měření u neelektrických vedení f V závislosti na materiálu a velikosti objektu a též na materiálu a stavu podkladu může výsledek měření pokud jde o hloubku zachycení a přesnost dopadnout hůře. OBJ_BUCH-1727-002.book Page 13 Monday, July 30, 2012 8:59 AM14 | Česky 1 619 929 L38 • 30.7.12 Zapnutí – vypnutí f Před zapnutím měřícího přístroje zajistěte, aby oblast čidla 7 nebyla vlhká. Případně přístroj vytřete do sucha hadříkem. Pro zapnutí měřícího přístroje stlačte tlačítko zapnutí/vypnutí 4. Po krátkém vlastním testu je měřící přístroj připraven k provozu. Připravenost k provozu je indikována odfajfkováním za ukazatelem kalibrace „AutoCal“ d. K vypnutí měřícího přístroje stlačte tlačítko zapnutí/vypnutí 4. Neprovede-li se po dobu ca. 10 min žádné měření, pak se měřicí přístroj kvůli šetření baterie automaticky vypne. f Než začnete do stěny vrtat, řezat či frézovat, měli byste se pojistit před nebezpečím ještě jinými informačními zdroji. Poněvadž mohou být výsledky měření ovlivněny okolními vlivy nebo charakterem stěny, může existovat nebezpečí, ačkoli ukazatel nezobrazuje v oblasti senzoru žádný objekt (signální světlo 2 svítí zeleně). Druhy provozu Měřící přístroj detekuje objekty pod oblastí čidla 7. Hledání kovových objektů Po zapnutí se rozsvítí signální světlo 2 zeleně. Posaďte měřicí přístroj na prohledávaný povrch a stranově s ním pohybujte. – Není-li v podkladu rozpoznatelný žádný kovový objekt, pak svítí signální světlo 2 i nadále zeleně, v ukazateli měření c se nezobrazí žádný pruh a nezazní žádný signální tón. – Blíží-li se měřicí přístroj ke kovovému objektu, v ukazateli měření c se objeví pruh a signální světlo 2 svítí oranžově (oranžový odstín se mění podle zorného úhlu a dopadu světla). – Nad kovovým objektem svítí signální světlo 2 červeně, v ukazateli měření c se objeví více pruhů a zazní trvalý tón. f I při oranžovém signálním světle 2 se může pod oblastí senzoru nacházet kovový objekt. Při prvním přejetí se poloha kovového objektu zobrazí jen zhruba. Pokud kovový objekt přejedete měřicím přístrojem vícekrát, bude rozpoznání objektu stále přesnější. Po několikerém přejetí (bez zvednutí měřicího přístroje z podkladu) lze polohu kovového objektu přesně zobrazit: svítí-li signální světlo 2 červeně a zní signální tón, leží kovový objekt pod středem čidla. OBJ_BUCH-1727-002.book Page 14 Monday, July 30, 2012 8:59 AMČesky | 15 1 619 929 L38 • 30.7.12 Hledání elektrických vedení Měřící přístroj ukazuje elektrická vedení, která vedou napětí mezi 110 V a 400 V a jejichž frekvence odpovídá rozšířenému standardu (střídavý proud s 50 resp. 60 Hz). Jiná vedení (stejnosměrný proud, vyšší/nižší frekvence nebo napětí) a též vedení bez napětí nelze spolehlivě najít, budou ale eventuálně indikovány jako kovové objekty. Vyhledávání elektrických vedení pod napětím se děje automaticky při každém měření. Nalezne-li se elektrické vedení pod napětím, objeví se na displeji ukazatel b. Pohybujte měřicím přístrojem opakovaně po ploše, aby se elektrické vedení pod napětím přesněji lokalizovalo. Po několi- kerém přejetí lze polohu elektrického vedení pod napětím velmi přesně zobrazit. Je-li měřicí přístroj velmi blízko k elektrickému vedení, pak bliká signální světlo 2 červeně a zní signální tón s rychlým sledem tónů. Elektrická vedení lze nalézt snadněji, pokud jsou na hledané vedení připo- jeny spotřebiče (např. světla, stroje) a zapnou se. Vedení se 110 V, 230 V a 400 V (střídavý proud) se naleznou přibližně stejným výkonem hledání. Za určitých podmínek (jako např. za kovovými objekty nebo za povrchy s vysokým obsahem vody) nelze vedení pod napětím spolehlivě nalézt. Je- li nad větší oblastí indikována všude jedna naměřená hodnota c, pak materiál elektricky stíní a vyhledání elektrických vedení je nespolehlivé. Pracovní pokyny f Výsledky měření mohou být omezeny určitými okolními podmín- kami, což musí být zohledněno. K tomu patří např. blízkost zaří- zení, jež vytvářejí silná magnetická nebo elektromagnetická pole, vlhko, stavební materiály obsahující kov, izolační hmoty potažené hliníkem a též vodivé tapety nebo obkládačky. Respektujte proto před vrtáním, řezáním nebo frézováním do stěn, stropů a podlah i jiné informační zdroje (např. stavební plány). Označení objektů Nalezené objekty můžete podle potřeby označit. Při maximální výchylce ukazatele měření c se střed objektu nachází přímo pod signálním světlem 2 uprostřed oblasti čidla 7. Hranice objektu můžete nalézt díky změně signálního světla 2 z oranžové na červenou. Požadované místo označte na stěně pomocí tří označovacích pomůcek 1. Ukazatel „AutoCal“ Bliká-li delší dobu odfajfkování za ukazatelem kalibrace „AutoCal“ d nebo se již nezobrazuje, nelze již spolehlivě měřit. V tomto případě zašlete měřící přístroj autorizovanému servisu firmy Bosch. OBJ_BUCH-1727-002.book Page 15 Monday, July 30, 2012 8:59 AM16 | Česky 1 619 929 L38 • 30.7.12 Údržba a servis Údržba a čištění Vychýlí-li se trvale ukazatel měření c, ačkoli se v blízkosti měřicího přístroje nenachází žádný objekt z kovu, pak lze měřicí přístroj ručně zkalibrovat. K tomu odstraňte z blízkosti měřicího přístroje všechny objekty (i náramkové hodinky nebo kovové prsteny) a podržte měřicí přístroj ve vzduchu. Při vypnutém měřicím přístroji stiskněte tlačítko zapnutí/vypnutí 4 na tak dlouho, až svítí signální světlo 2 oranžově. Tlačítko poté uvolněte. Proběhla-li kalibrace úspěšně, pak se měřicí přístroj po několika sekundách znovu nastartuje a je opět připravený k provozu. Začne-li signální světlo 2 během kalibrace svítit střídavě zeleně a oranžově, pak se příliš blízko měřicího přístroje nachází kovový objekt a kalibrace není možná. Kovový objekt oddalte a proces kalibrace opakujte. Nečistoty otřete suchým, měkkým hadříkem. Nepoužívejte žádné čistící prostředky nebo rozpouštědla. Aby nebyla ovlivněna funkce měření, nesmí být v oblasti čidla 7 na přední a zadní straně měřícího přístroje umístěny žádné nálepky nebo štítky, zvláště ne štítky z kovu. Pokud by došlo přes pečlivou výrobu a zkušební metody u měřícího přístroje někdy k výpadku, nechte opravu provést v autorizovaném servisu pro elektronářadí Bosch. Měřící přístroj sami neotvírejte. Při všech dotazech a objednávkách náhradních dílů nezbytně prosím uvádějte 10-místné objednací číslo podle typového štítku měřícího pří- stroje. Zákaznická a poradenská služba Czech Republic Robert Bosch odbytová s.r.o. Bosch Service Center PT K Vápence 1621/16 692 01 Mikulov Tel.: +420 (519) 305 700 Fax: +420 (519) 305 705 E-Mail: servis.naradi@cz.bosch.com www.bosch.cz OBJ_BUCH-1727-002.book Page 16 Monday, July 30, 2012 8:59 AMSlovensky | 17 1 619 929 L38 • 30.7.12 Zpracování odpadů Měřící přístroje, příslušenství a obaly by měly být dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí. Neodhazujte měřicí přístroje a akumulátory/baterie do domovního odpadu! Pouze pro země EU: Podle evropské směrnice 2002/96/ES musejí být neupotřebitelné měřící přístroje a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie rozebrané shromážděny a dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí. Změny vyhrazeny. Slovensky Bezpečnostné pokyny Starostlivo si prečítajte a dodržiavajte všetky pokyny. TIETO POKYNY SI DOBRE USCHOVAJTE. f Merací prístroj nechávajte opravovať len kvalifikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaručí, že bezpečnosť meracieho prístroja zostane zachovaná. f Nepracujte s týmto meracím prístrojom v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prípadne výbušný prach. V tomto meracom prístroji sa môžu vytvárať iskry, ktoré by mohli uvedený prach alebo výpary zapáliť. f Tento merací prístroj Vám nemôže zaručiť stopercentnú technologicky podmienenú bezpečnosť. Aby ste predišli možným zdrojom nebezpečenstva, pred každým vŕtaním, rezaním alebo frézovaním do stien, stropov alebo podláh si zabezpečte informácie aj z iných prameňov, ako sú stavebné plány, fotografie OBJ_BUCH-1727-002.book Page 17 Monday, July 30, 2012 8:59 AM18 | Slovensky 1 619 929 L38 • 30.7.12 z príslušnej fázy stavby a podobne. Vplyvy životného prostredia, ako aj vlhkosť vzduchu a blízkosť iných elektrických prístrojov môžu negatívne ovplyvňovať presnosť meracieho prístroja. Vlastnosti a stav stien (napríklad vlhkosť, stavebné materiály obsahujúce kovy, tapety s dobrou elektrickou vodivosťou, izolačné materiály, obkladačky) ako aj počet, druh, veľkosť a poloha objektov môžu výsledky merania výrazne skresliť. Popis produktu a výkonu Používanie podľa určenia Tento merací prístroj je určený na hľadanie kovov (železných a neželezných kovov, napr. armovacieho železa), ako aj vedení elektrického prúdu pod napätím v stenách, v stropoch a v podlahách. Vyobrazené komponenty Číslovanie jednotlivých zobrazených komponentov sa vzťahuje na vyobrazenie meracieho prístroja na grafickej strane tohto Návodu na používanie. 1 Označovacia pomôcka 2 Signálna žiarovka 3 Displej 4 Tlačidlo vypínača 5 Viečko priehradky na batérie 6 Aretácia veka priehradky na batérie 7 Priestor senzora Zobrazené alebo popísané príslušenstvo nepatrí do základnej výbavy produktu. Zobrazovacie (indikačné) prvky a Výstraha slabej batérie b Indikácia elektrického vedenia pod napätím c Indikácia merania d Indikácia kalibrácie „AutoCal“ OBJ_BUCH-1727-002.book Page 18 Monday, July 30, 2012 8:59 AMSlovensky | 19 1 619 929 L38 • 30.7.12 Technické údaje Montáž Vkladanie/výmena batérie Pri prevádzke tohto meracieho prístroja odporúčame používanie alkalicko-mangánových batérií. Ak chcete otvoriť viečko priehradky na batérie 5 stlačte aretáciu 6 v smere šípky a viečko priehradky na batérie sklopte smerom dole. Vložte batérie, ktoré sú súčasťou základnej výbavy prístroja. Dávajte pritom pozor na správne pólovanie batérií. Ak sa rozsvieti na displeji výstraha slabej batérie a, budete môcť vykonávať meranie ešte cca 1 hodinu. Keď výstraha slabej batérie a bliká, je možné ešte meranie cca 10 min. Ak okrem výstrahy slabej batérie bliká aj signálna žiarovka 2 červeným svetlom, žiadne meranie už nie je možné a batériu musíte vymeniť. f Keď merací prístroj dlhší čas nepoužívate, vyberte z neho batérie. Počas dlhšieho skladovania by mohli batérie korodovať, alebo by sa mohli samočinne vybíjať. Digitálny hľadací prístroj DT0551 Vecné číslo F 015 055 101 max. vyhľadávacia hĺbka: – Železné kovy – Neželezné kovy (medená rúrka) – Medené elektrické vedenia (pod napätím)* 50 mm 50 mm 30 mm Vypínacia automatika po cca 10 min Prevádzková teplota 0 °C...+40 °C Skladovacia teplota –20 °C...+70 °C Relatívna vlhkosť vzduchu max. 80 % Batéria 1 x 9 V 6LR61 Doba prevádzky cca 4,5 h Hmotnosť podľa EPTA-Procedure 01/2003 0,2 kg
