KULLANIM KILAVUZU DT0551 AB SKIL

Bütin talimat hukumleri okunmali ve bunlara uyulmaldir. BUT TALIMATI IYI VE GÜVENLI BIR YERDE SAKLAYIN.

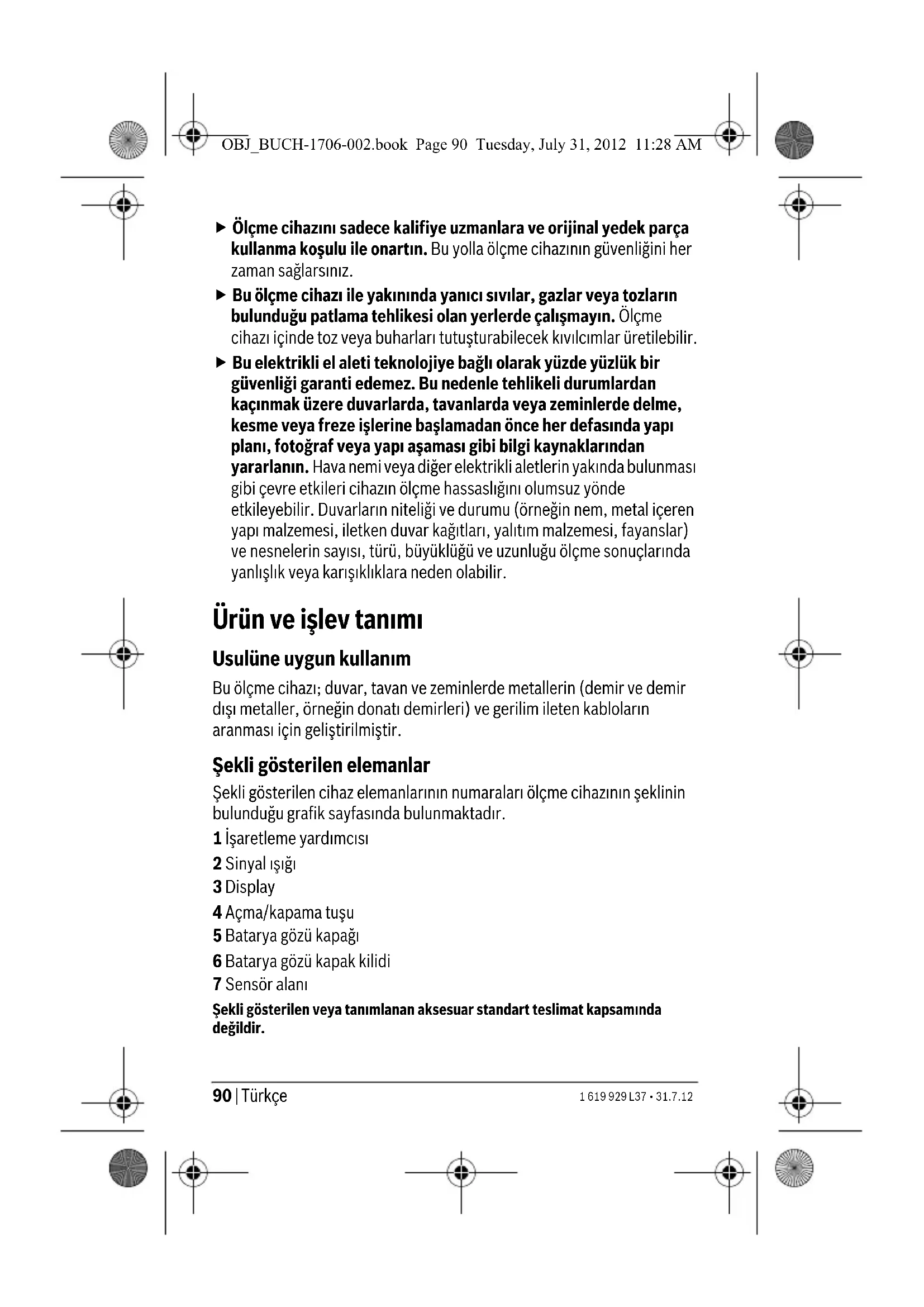

Ölçme cihazıni sadece kalifiye uzmanlara ve original yedek parçakullanma kosulu ile onartin. Bu yolla olçme cihazınin güvenligini herzaman saglarsıniz.
Bu olcme cihazi ile yakininda yanici sivilar, gazlar veya tozalin bulundugu patlama tehlikesi alan yerlerde calismayin. Olcme cihazi icinde toz veya buharlari tutusturabilecek kivilcimlar uretilebilir.
▶ Bu elektrikli el aleti teknolojiye baglı olarak yüzde yüzlük bir güvenligi garantı edemez. Bu nedenle tehlikeli durumlardan seksınmak uzere duvarlarda, tavanlarda veya zeminlerde delme, kesme veya freze,islerine baslamadan once her defasinda yapi planı, fotograf veya yapi asamasi gibi bilgi kaynaklarindan yararlanin. Hava nemi veya diger elektrikli alelerin yakinda bulunması gibi cevre etkileri cihazın olçme hassalıgün olumsuz)yonde etkileyebilir.Duvarlarin niteligi ve durumu (örneğin nem, metal iceren yapi malzemesi, ileken duvar kagtlari,yalirim malzemesi,fayanslar) ve nesnelerin sayisi,türü,buyuklugu ve uzunlugu olçme sonclarinda yanllık veya karsikliklara neden olabilir.

Urun ve iley tanimi

Usulüne uygun kullanım

Bu olçme cihazi; duvar, tavan ve zeminlerde metallerin (demir ve demir dişi metaller, örneğin donati demirleri) ve gerilim ileten kabolarin aranması icin gelistirilm,stir.

Sekli gosterilen elemanlar

Şekli österilen cihaz elemanlarin numaraları olçme cihazın seklinin bulundugu grafik sayfasinda bulunmaktadır.

1 Isareletlemeyardimcis
2 Sinyalisigi
3 Display
4 Açma/kapama tusu
5 Batarya gozukapaig
6 Batarya gozü kapak kilidi
7 Sensor alani

Sekli österilen veya tanimlanan aksesuar standart teslimat kapsamindadehyildir.

Gösterge elemanlari

a Batarya uyarisi

b Akim ileten kablo goftergesi

c Olçme goftergesi

d “ A u t o C a l ” Kalibrasyong östergesi

Teknik veriler

Dijital tarama cihazi DT0551

Urun kodu F 015 055 101

Maks. algilama derinligi:

• Demirler 50 mm

• Demir disi metaller (bakir borular) 50 mm

• Bakir kablolar (gerilim iletir durumda)* 30 mm

Kapama otomatigi yaklaşık 10 dak

isletme sicakligi 0^ +40^

Saklama sicakligi -20°C...+70°C

Maksimumnisipi hava nemi 80%

Isletme suresi, yak. 4,5 h

Aigrligi EPTA-Procedure 01/2003'e gore 0,2 kg

• Gerilim iletmeyen kablolarda daha duşuk algilama derinligi

Malzemeye, nesnenin buyuklugune ve zeminin malzemesi ve durumuna baglı olarak olçme sonucu algulama derinligi ve hassaslik bakimindan olumsuz yonde etkilenebilir.

Montaj

Bataryalarin takilmasi/deigişirilmesi

Bu olçme cihazınçalıstirirken alkali mangan bataryalarin kullanilmasi tavsiye olunur.

Batarya gozu kapagini 5 açmak icin kilitleme Düğmesine 6 ok)yönunde basin ve batarya gozu kapagini asagi katlayin. Cihazla birlikte teslim edilen bataryayi yerine yerleşirin. Bunu yaparkendoğan kutuplamaya dikkat edin.

Display'd batarya uyarisi a yandiktan sonra yaklaksik 1 h daha olçme yapabilirsiniz. Batarya uyarisi a yanip sönmeye basladiktan sonra yaklaksik 10 dakika daha olçme yapilabilir. Batarya uyarısina ek olarak sinalişigi 2

da kirmizi olarak yanıpSONmeye baslayinca,artik olçme yapmak mumkun degildir ve batarya degistirilmelidir.

Uzun sure kullanmayacaksaniz bataryayi tarama cihazindan cikarin. Batarya uzun surede paslanabilir veya kendi kendine boşalabilir.

Isletme

Calistirma

Ölçme cihazınüz nemden/islakkıntan vedoğanğüne,isinindankoruyun.
Ölçme cihazı asırlı sicutlijklara ve buyüz sicutlıkdehyisikliklerine maruz birakmayin. Örnegün cihazı uzunsure otomobil icinde birakmayin. Buyüz sicutlıkdehyisikliklerinde olçme cihazı calistircmadan once bir sure sicutlık dengelenmesini bekleyin. Asırlı sicutlklarda vya buyüz sicutlıkdehyisikliklerinde olçme cihazın hassasligi kaybolabilelir.
Ölçme cihazını siddetli carpma ve Düşmelere karıkuyun.

AÇma/kapama

▶ Tarama cihazını acmadan önce sensör alanınin 7 nemli olmamasına;dikkat edin. Eger gerekiyorsa cihazını bir bezle silerek kurulayın.

Ölçme cihazını acmak icin acma/kapama tusuna 4 basın.

Kisa sureli bir otomatik testten sonra olçme cihazi,isletime hazir hale gelir. Isletime hazir olma kalibrasyon östergesi "AutoCal" d arkasindaki bir kanca isareti ile gosterilir.

Cihazinizi kapatmak icin açma/kapama tusuna 4 basin.

Yaklaşık 10 dakikaışı bilçınçme yapilmazsa, olçme cihazi bataryaqui korumak uzere otomatik olarak kapanir.

Duvarda delik acma, kesme veya freze yapma islemine baslamadan once daha baska bilgi kaynaklarina basvurmaniz ve tehlikeler hakkinda bilgi almaniz gerekir. Olçme sonuclari ortam kosullari veya duvar Özellikleri tarafindan etkilenebildiginden, sensör alanindaHCIr nesne gosterilmese de tehlike mevcut olabilir (sinyalisigi 2 yesil olarak yanar).

Isletim turleri

Bu tarama cihazi sensor alani 7 altindaki nesneleri tarar.

Metal nesnelerin taranmasi

Cihaz acilindiktan sonra sinyal isigi 2 yesil olarak yanar.

Ölcme cihazını tarama yapilacak yüzeye yerleşirin ve yanadoğan hareket ettinir.

• Zemin.altinda hicbir metal nesne algilanmazsa, sinyalisigi 2 yesil olarak yanmaya devam eder, olcme gostergesinde c herhangi bir sutun gorunmez ve sesli sinyal duyulmaz.
• Ölçme cihazi bir metal nesneye yaklastiginda ölçme gõstergesinde c bir sütun görünür ve sinyal isigi 2 turuncu olarak yanar (turuncu renk bakis acisina ve isigin gelme yönüne gore degisiklik gosterir).
  Metal nesnenin uzerinde sinyal 1sigi 2 kirmizi olarak yanar, olcme gostergesinde c cok sayida sutun gorunur ve kesintisiz sesli sinyal duyulur.
  Sinyal 1sigi 2 turuncu olarak yandiginda da senor alaninin altenda metal bir nesne bulunibilir.

Uzerinden ilk gezildigiinde metal nesnenin pozisyonyu kabaca gosterilir. Metal nesnenin uzerinden olcme cihazini birçok kezGPCirirseniz, nesnenin algilanmasi her defasinda daha da hasslasir. Nesnenin uzerinden birçok kezGPCildikten sonra (olcme cihazini yüzyden kalirmadan) metal nesnenin pozisyonyu tam olarak gosterilir: Metal nesne sensorun ortasinin altinda iken sinyalisig2 kirmizi olarak yanar ve bir sesli sinyalduyulur.

Gerilim ileten kabolarin taranmasi (aranmasi)

Tarama cihazi 110 ve 400 V'uk gerilim ileten ve frekanslari genis banta alan (50 veya 60 Hz'lik alternatif akim) kabolari gosterir. Diger akim ileten kabolar (dogru akim, yüksek/dusuk frekansl veya gerilimli) ile akim iletmeyen kabolar güvenilir bicimde bulunamaz, ancak bunlar metal nesne olarak gosterilir.

Gerilim ileten kabolarin aranmasi her olçme isleminde otomatik olarak yapilir. Gerilim ileten kablo bulundugunda, Display'de gosterge bGORunur. Gerilim ileten kablonun yerini tam olarak belirlemek uzere olçme cihazini yüzeyde hareket ettin. Kablonun uzerinden bircok kezGPCildiginde, kablonun yi tam olarak gosterilir. Olçme cihazi kabloya cok yaklastiginda sinyal 1sigi 2 kirmizi olarak yanip soner ve hizltempolu bir sesli sinyal duyulur.

Aranan kabloya lamba veya cihaz gibi tuketiciler baglanip acildiklar takdirde gerilim ileten kabolar daha kolay bulunur. 110 V, 230 V ve 400 V'uk kabolar (uc fazl) yaklasik ayi performansla bulunur.

Bazi belirli kosullar altinda (ornegin metal yüzeylerin arkasinda vya su icerişi fazla alan yüzeylerin arkasinda) gerilim ileten kablor gvenli bicimde bulunamaz. Büyük bir alanin her yerinde c olçme degeri gosterilirse, malzeme elektrik semsiyesi alta alinr ve gerilim ileten kablor gvenli bicimde aranamaz.

Çalışirken;dikkat edilecekhususlar

Ölçme sonuçları ilkesel olarak belirli ortam kosulları tarafindan olumsuz yondere etkilenebilir. Bunlar örneğin gülü manyetak vya elektro manyetak Alan olusturan cihzlara)yakınlik, nem, metal iceren yapi malzemeleri, aluminyum kaplamalı yaltim malzemesi veiletken duvar kagenslari veya fayanslardir. Bu nedenle duvarlarda, tavanlarda veya zeminlerde delme, kesme veya freze yapmadan.Once diger bilgi kaynaklarina da basvurun (örnegin yapi planlari).

Nesnelerin isaretlenmesi

Bulunan neselerin yerini gerektiginde isaretleyebilirsiniz. Olçme gõstergesinin c(Maximum sapmasinda nesnenin ortasiogrudan sinyal isiginin 2 altinda sensor alanin 7 ortasinda bulunur. Bir nesnenin sinirlarin sinalisiginin 2 turuncudan kirmiziya donusmesiyle belirleyebilirsiniz. Istediginiz yeri üc isaretlemeyardimci 1 ile duvara isaretleyin.

"AutoCal" östergesi

Kalibrasyon goftergesinin arkasindaki kanca "AutoCal" d uzun sure yanip sonerse veya artik gorulmez olursa, guvenilir tarama yaplamaz. Bu durumda tarama cihazini yetkili bir Bosch musteri servisine gonderin.

Bakim ve servis

Bakim ve temizlik

Ölcme cihazın yakinindo hisbir nesne bulunmamasina ragmen ölcme gõstergesi c surekli olarak sapma yapiyorsa, ölcme cihazı elle kalibre edilebilir. Bu islem icin ölcme cihazın yakinindaki buttn nesnerleri (metal saat kayı veya metal yüzuk) uzaklustirin ve ölcme cihazı havada tutun. Ölcme cihazı kapali durumda iken acma/kapama tuşuna 4 sinali isigi 2 turuncu olarak yanincaya kadar basin. Daha sonra tuşu birakin.

Kalibrasyon bisher olarak yururse, olme cihaz birkac saniye sonrayeniden aclir ve tekrar isletmeye hazir duruma gelir.

Kalibrasyon islemi esnasinda sinalisigi 2 degisken bicimde yesil ve turuncu yanmaya baslarsa, olme cihazinncok yakinnda bir metal nesne bulunuyor demektir ve bu durumda kalibrasyon mumkundegildir. Metal nesneyi uzaklastirn ve kalibrasyon islemini tekralayin.

Kirleri kuru ve yumusak bir bezle silin. Deterjan veyaoczucu kadde kullanmayin.

Tarama fonksiyonunun olumsuz yonde etkilenmemesi icin sensor alaninda 7 tarama cihazinin on ve arka tarafinda, ozellikle metalden yapilma etiket ve benzeri nesneler olmamaldir.

Dikkatli üretim ve test yontemlerine ragmen olçme cihazi ariza yapacak olursa, onarim Bosch Elektrikli El Aletleri icin yetkili bir serviste yaptirilmaldir. Olçme cihazini kendiniz acmayin.

Butün sorulariniz ve yedek parca siparislerinizde mutlaka cihazınüz tip etiketindeki 10 haneli urün kodunu belirtin.

Müsteri servisi ve musteri danismanligi

Türkce

Istasyon Cad. No: 52/B Devlet Tiyatrosu Karisi

Elazig

Tel.: [phone]

Körfez Elektrik

Sanayi Carsisi 770 Sok. No: 71

Erzincan

Tel.: [phone]

Ege Elektrik

Inonu Bulvaro No: 135 Mugla Makasarasi Fethiye

Fethiye

Tel.: [phone]

Deger Is Bobinaj

Ismetpaşa Mah. Ilk Belediye Bakan Cad. 5/C Şahinbey

Gaziantep

Tel.: [phone]

Czum Bobinaj

Ismetpaşa Mah. Eski Şahinbey Belediyesi altı Cad. No: 3/C

Gaziantep

Tarama cihazi, aksesuar ve ambalaj malzemesi yeniden kazanim merkezine yollanmaldir.

Ölçme cihazın ve aküleri/bataryaları evsel coplerin icine atmayin!

Sadece AB üyesi ülkeer icin:

2002/96/AT yönemeligi uyarınca kullanim ömrünü tamamlami olçme cihazlar ve 2006/66/AT yönemeligi uyarınca arizali veya kullanim ömrünü tamamlami aküler/bataryalar ayri ayri toplanmak ve cevre dostu tasiye icin geri kazanim merkezlerine gonderilmek zorundadir.

Değisiklik haklarımiz saklidir.
